220kV变电站110kV线路“交流失压”异常分析及处理

220kV变电站设备异常及事故处理分析摘要：变电站是整个电力系统的重要环节，能够实现各种电压等级的变换，实现电能输送，保证电能输送的可靠性和安全性。

然而在设备运行过程中，经常会出现设备缺陷及设备异常现象，不仅影响设备的使用寿命，降低变电站的输电效率，大大增加线损的风险，还有可能造成设备损坏、人身伤亡以及火灾等事故的发生。

主要对变电站设备异常的原因进行分析，提出解决变电站异常问题的措施，降低设备发生事故的风险，提升整个电网系统运行的可靠性和安全性。

关键词：变电站；设备异常；线损；事故处理1 220kV变电设备异常及事故产生的原因分析变电设备异常及事故产生的原因是多方面的，根据数据分析发现，变电设备事故在整个电力系统发生故障中的占比最高，这不仅给电网稳定运行带来了巨大威胁，也对整个系统的稳定性带来较大影响。

主要原因分析如下：①设备老化以及故障隐患的存在。

随着时间的推移，设备构件会出现老化现象，设备的使用寿命有所减少。

在实际运行过程中，设备缺少定期的检查和维护，会造成很多因设备老化而产生的事故。

②在现场操作过程中，会产生运维人员误操作、没有按照正常操作流程或不文明操作造成的事故。

这些操作都会影响变电设备的正常运转，甚至会产生安全事故。

③安全管理职责不明确。

针对变电设备以及系统运行，安全管理职责不明确，管控不严，在管理过程中落实不到位致使变电设备运行事故发生。

针对这种情况，今后应加强对工作人员的岗前培训，不断完善健全安全管理制度，提升管理效率。

2 220kV变电设备异常及事故处理原则2.1变电设备异常及事故处理时变电运维人员的职责变电运维人员要严格遵循相关的原则处理事故异常，履行相关职责，要始终把安全问题放在首位，根据现场实际情况按照事故处理流程完成各项工作任务（见表 1）。

2.2变电设备异常及事故处理顺序变电运维人员在判断变电设备发生事故异常时，往往会根据计量装置及继电保护信号信息来判定，通过收集简要事故信息，可以更好地分析事故出现的性质和范围（见图1）。

220 kV变电站母线失压及处理在变电站中，母线一般不会出现故障问题，但是有很多其他的故障会跨越至母线级，由母线保护动作切除，这也意味着母线在变电站中占据了非常重要的部分。

当变电站中出现母线级故障时，尤其是在枢纽变电站中，不仅会引发故障母线上的出线停电情况，同时也会对电网的稳定性造成一定的影响，埋下安全隐患。

本文以某220 kV变电站为例，对可能导致母线失压的情况进行了分析，旨在提高变电站工作的稳定性，加强工作中的防范意识。

1 运行方式运行方式，如图1所示。

2 母线保护装置2.1 220 kV母线保护装置在该变电站中，采用的220 kV母线危机保护装置属于RCS-915和BP-2B型保护装置。

在RCS-915保护装置中，具有多种母线保护功能，例如母线差动保护、母联充电保护、母联死区保护等等，在BP-2B保护装置中，有母线差动保护、母联失灵保护、开关失灵保护出口等等。

2.2 110 kV和35 kV母线保护装置在该变电站中，并未针对110 kV和35 kV的母线设置专门的保护装置。

当该母线出现问题时，由主变的中后备保护动作切除故障。

3 母线保护原理各个开关的CT以及母线的所有一次设备，例如开关CT、开关、母线侧隔离刀闸等等，都在母差保护的范围中。

母线差动保护中的差动回路分成两部分：大差回路和小差回路。

在双母保护中，大差的主要作用是作为气动元件，对区域内是否有故障进行判断，保护的主要对象是两条母线[1];小差的作用是作为选择元件，对故障所在的母线区域进行判断，保护的对象是一条母线以及母联CT之间的区域。

小差动作是在第一个时限中跳开母联开关，在第二个时限中跳开母线的所有开关;大差动作是在同一个时限中将故障母线上的开关全部跳开，不判断设备所在的母线。

当双母正常运行时，一般采用的是小差回路，这样的保护选择性更强;而在倒母过程中，大多采用的是大差保护，这样可以有效避免操作并列刀闸时可能出现的误动。

母差死区保护的原理为：当母线处于并列运行的状态时，如果故障发生的区域是母联开关或母联CT时候，开关侧母线段刀闸在跳开时无法排除这类故障，同时CT段的小差元件也无法排除，这种情况被称作死区故障。

220kV变电站设备异常及事故处理分析摘要：变电站是电力系统最重要的组成部分，是电力系统运行的基础支撑。

如果设备异常和缺陷处理不及时，将直接威胁到整个电网的稳定运行；如果设备异常导致大面积停电，将对整个经济生产和人们的正常生活产生巨大影响。

为了更好地保证电力系统的安全稳定，保证输电质量，减少线损造成的损失，必须提高设备的安全可靠性系数和运行的可控参数；同时，要及时加强对设备的检查和监控。

处理发生的设备和事故，查明事故原因，消除隐患。

关键词：220kV；变电站设备异常；事故处理引言在各种环境因素的作用下，变电站所使用的电力设备会导致性能指标下降，甚至发生电气事故。

利用电力设备在线监测，可以及时了解设备的绝缘情况等设备的性能状态。

介质损耗因子可以表征设备的绝缘性。

当设备绝缘不良时，设备运行的能量损失会增加。

因此，通常采用随时间变化的介质损耗因数来衡量容性设备的绝缘性。

不仅要分析某个设备在某个时间或某个时间段内的参数变化，还要确定该设备运行状态的长期变化，即分析设备参数的变化趋势。

随着设备使用时间的延长，受环境因素和老化的影响，设备的介质损耗因数会慢慢增加。

目前，已经有一些电力设备运行的智能化技术。

行状况进行异常诊断的方法，1 220kV变电设备异常及事故处理原则1.1 变电设备异常及事故处理时变电运维人员的职责变电运维人员要严格遵循相关的原则处理事故异常，履行相关职责，要始终把安全问题放在首位，根据现场实际情况按照事故处理流程完成各项工作任务。

1.2 变电设备异常及事故处理顺序变电站运维人员在判断变电站设备异常时，往往根据计量装置和继电保护信号信息进行判断。

通过收集简短的事故信息，他们可以更好地分析事故的性质和范围。

运维人员在检查事故时，可以初步确定事故异常的原因，必要时可以立即采取一定的措施，对异常变电站设备进行隔离，隔离保护，避免事故的发生。

二次事故。

更大的电网事故。

2 220kV变电站设备日常维修难度及弊端对变电站设备进行日常维护是很有必要的，尤其是在工业生产领域。

110KV变电站全站失压的事故处理110KV变电站全站失压的事故处理全站失压的事故处理7.1.对全站失压的原因判断：7.1.1.对全站失压的判断不能仅仅依据站用电源的消失与否来断定，而应该进行综合判断分析；7.1.2.先检查站用电源的消失的原因，是否为2#B跳闸引起，或是站用变本身高压保险熔断引起；7.1.3.再检查110KV各出线的开关位置和负荷情况，判断清楚是否为110KV各出线的开关由于母差保护动作跳闸引起全站失压；7.1.4.造成我站全站失压的另一原因是我局110KV系统崩溃时，此时我站110KV、35KV、10KV各出线的开关不会跳闸，而其负荷也将消失。

7.2.对全站失电时的处理细则：7.2.1.认真进行检查，核实停电时站内有无异常声、光来判断是否由于站内故障造成的全站失压。

如是站内引起的失压，则请示调度或按现场规定处理。

若不是站内故障，则应报告调度，听候处理。

7.2.2.西昌电网全网崩溃垮网造成我站全站失压时，我站110KV、35KV、10KV 各出线的开关不会跳闸，而其负荷消失。

7.2.3.由于全站失压后站用电消失，我站开关操作、保护电源全依靠直流蓄电池供电，因此，我站在保证恢复全站供电安全的情况下，要尽量减少不必要的操作，以保证直流蓄电池电源在关键操作时能顶得上、靠得住。

7.2.4.当判明全站失压后，应首先断开各电源开关（包括110KV 松大151、松安152、35KV松两353、10KV西河958），110KV母线上只留下一主电源泸松153，以防多电源同时来电造成非同期并列引起事故。

7.2.5.所有线路保护和安全自动装置保持在投入位置。

但应取下110KV1、3M，35KV3M，10KV3MPT二次保险，以防止恢复送电时产生的冲击。

7.2.6.上诉操作应根据地调命令进行。

7.3.在断开各电源开关以后，应尽量采取措施保障通信的畅通，同时密切监视直流系统电压和电池容量。

7.4.当全站失压时间过长引起蓄电池容量消耗过快或迫切需要照明时，可以经调度同意后，将10KV系统与2#主变隔离以后，用10KV 西河958线暂时带站用变运行。

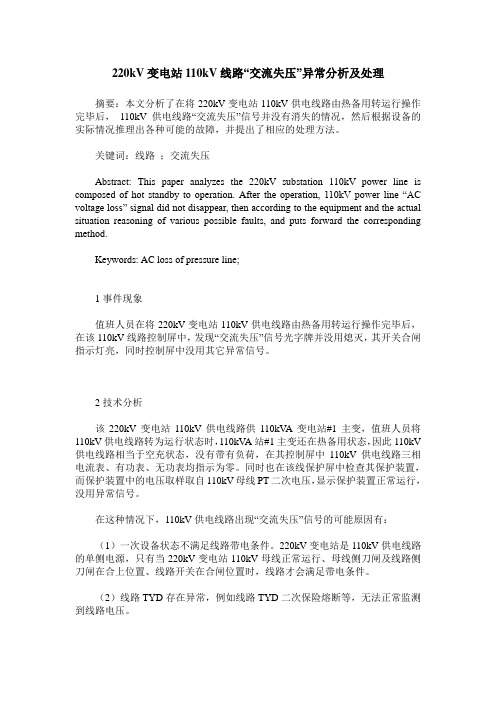

220kV变电站110kV线路“交流失压”异常分析及处理摘要：本文分析了在将220kV变电站110kV供电线路由热备用转运行操作完毕后，110kV供电线路“交流失压”信号并没有消失的情况，然后根据设备的实际情况推理出各种可能的故障，并提出了相应的处理方法。

关键词：线路；交流失压Abstract: This paper analyzes the 220kV substation 110kV power line is composed of hot standby to operation. A fter the operation, 110kV power line “AC voltage loss” signal did not disappear, then according to the equipment and the actual situation reasoning of various possible faults, and puts forward the corresponding method.Keywords: AC loss of pressure line;1事件现象值班人员在将220kV变电站110kV供电线路由热备用转运行操作完毕后，在该110kV线路控制屏中，发现“交流失压”信号光字牌并没用熄灭，其开关合闸指示灯亮，同时控制屏中没用其它异常信号。

2技术分析该220kV变电站110kV供电线路供110kV A变电站#1主变，值班人员将110kV供电线路转为运行状态时，110kV A站#1主变还在热备用状态，因此110kV 供电线路相当于空充状态，没有带有负荷，在其控制屏中110kV供电线路三相电流表、有功表、无功表均指示为零。

同时也在该线保护屏中检查其保护装置，而保护装置中的电压取样取自110kV母线PT二次电压，显示保护装置正常运行，没用异常信号。

在这种情况下，110kV供电线路出现“交流失压”信号的可能原因有：（1）一次设备状态不满足线路带电条件。

探析220kV变电运行的异常问题处理发布时间：2021-11-01T03:17:42.571Z 来源：《科学与技术》2021年第21期作者：曹伟[导读] 220kV变电运行中出现异常状况的几率较高曹伟国网山西省电力公司晋中供电公司摘要：220kV变电运行中出现异常状况的几率较高，且一旦发生异常，就有可能引发严重事故。

所以，为了降低异常问题的破坏性，有必要对变电运行中常见的几种异常状况进行分析，并探讨相应的处理措施。

本文对220kV变电运行中经常出现的母线异常、线路异常、变压器异常等问题进行了分析，并对问题的处理方法进行了分别阐述，希望可以为变电运行异常问题的处理提供参考。

关键词：220kV变电运行；异常问题；处理措施1 前言对于220kV变电运行而言，保证设备的规范操作与有效维护是两项重点。

设备在使用过程中，不可避免的会出现磨损问题及老化问题，这些问题很有可能会导致设备故障或者运行异常，对变电平稳运行是极为不利的。

因而，在设备的使用过程中，若不重视这些“小”问题，则很可能会引起“大”问题的发生，甚至会危害到相关人员的生命安全。

为了保证变电的稳定运行，避免意外事故的发生，在日常的管理中就要加强对异常情况的预防，做好异常问题的及时处理。

2 220kV变电运行的异常问题处理2.1 变压器异常变压器异常主要表现为跳闸事故，比较常见的跳闸事故有下述两种：（1）主变低压侧开关跳闸。

此种事故包括越级跳闸事故、母线事故、开关误动事故三种[1]，因此，一旦发生主变低压侧开关跳闸事故，首先要做的是区分事故形式，之后再依据事故形式采取相应的处理措施。

事故形式判断应以设备检查为依据，具体实施中，可以先确认线路是否存在故障、主变低压侧是否存在开关误动，如果上述两项均无异常，则要仔细区分发生故障的究竟是母线还是线路[2]。

在对一、二次设备进行检查的过程中，应分别将过流保护区、保险丝以及保护压板的熔断状况作为重点对象。

在经过上述检查之后，如果确定越级跳闸是线路故障引起的，就要拉开其隔离开关，将故障区域隔离出去，之后即可正常送电；如果确定越级跳闸是由母线故障引起的，那么，就要将其转检修[3]，待故障得到妥善处理后，方可正常送电；如果越级跳闸事故是由开关误动引发的，那么就有必要进行细致调查，直至将问题彻底排除之后，方可正常送电。

220kV变电站设备异常及事故处理分析摘要：随着社会的进步，推动了电力行业的快速发展，变电设备是电力系统的重要设备，是保障电力系统可靠运行的基础。

如果设备的异常及缺陷没有得到及时处理，将直接威胁整个电网的稳定运行；若设备异常原因造成大面积停电，会对整个经济生产和人们正常生活带来巨大的影响。

为了更好地保障电力系统的安全稳定性，确保电能输送质量及减少线损带来的损耗，必须提高设备的安全可靠系数以及运行可控参数；同时，要加强对设备的巡视和监控，及时对发生的设备及事故进行处理，查出事故原因，消除故障隐患。

关键词：220kV变电站；设备异常；事故处理引言在电网发展进程中，随着网架规模的增长，变电站的数量也显著增多，尽管当前智能变电站已成为发展趋势，一定程度减轻了变电站运维的工作压力，但变电站运维是必不可少的。

在长期运行中，变电站设备难免出现异常或缺陷，单凭自动化监测有些问题的发现并不及时，而且许多站内还有许多必要的运维工作，这突出了变电站运维的重要性，然而实际运维工作仍有问题存在，需要供电企业予以关注，积极推动变电站标准化运维管理。

1变电站设备异常的原因分析变电站运行所涉及到的设备包括：变压器、互感器、开关设备和防雷设备。

在变电站设备运行过程中出现异常的主要因素如下：第一，人为因素的影响，操作人员在变电站设备操作过程中，其电力系统知识掌握不全面，对于设备操作规则以及岗位制度不了解，导致操作失误，引起设备故障。

第二，变电设备自身存在缺陷，在变电站运行过程中，闭锁装置是保证变电站安全运行的基础，其不仅可以防止人员误入带电间隔，同时，也能够带电挂接地线，进而实现操作互锁的目的。

但是，回路具有保障功能,是保护变电站不会超负荷运行的关键，但是，在变电设备运行过程中，闭锁装置自身存在问题，则会影响闭锁功能的发挥，从而影响变电设备之间的相互配合，降低变电站的运行质量。

第三，防误解锁装置使用不当。

在变电设备运行过程中，由于装置运行管理不到位，使得防误解锁装置的使用也存在问题，同时，管理人员对变电设备的维修保养力度不够，造成设备腐蚀或失灵等问题，影响解锁装置的倒闸的工作时间，进而给变电站的运行带来影响。
