第2讲 电阻与电压(练习)

第2讲电路闭合电路欧姆定律学习目标 1.掌握串、并联电路的特点，会分析有关问题。

2.掌握闭合电路欧姆定律，会分析电路的动态问题。

3.会计算闭合电路的功率问题和效率问题。

4.掌握电源的U－I图像。

1.2.3.4.5.1.思考判断(1)串联电路总电阻大于任何一个电阻。

(√)(2)串联电路中某一电阻增大，总电阻增大；并联电路中某一电阻增大，总电阻减小。

(×)(3)闭合电路中外电阻越大，路端电压越小。

(×)(4)在闭合电路中，外电阻越大，电源的输出功率越大。

(×)(5)电源的输出功率越大，电源的效率越高。

(×)(6)电源的电动势越大，电源所提供的电能就越多。

(×)2.如图1所示为某一电源的U－I图线，由图可知()图1A.电源电动势为2 VB.电源内电阻为13ΩC.电源短路时电流为6 AD.电路路端电压为1 V时，电路中电流为2.5 A答案A考点一串、并联电路的规律及应用1.串、并联电路规律的推论(1)串联串联的总电阻大于任一电阻，串联电阻的个数增加时，总电阻增大。

(2)并联并联的总电阻小于任一支路的电阻，并联支路增多时，总电阻减小。

(3)功率无论串联还是并联，总功率等于各电阻功率之和。

2.电路的简化(1)电表在电路中，理想电流表相当于导线，理想电压表相当于断路；非理想电流表相当于可以读出自身电流的小电阻，非理想电压表相当于可以读出自身电压的大电阻。

(2)在不进行充、放电时，电容器在电路中相当于断路。

(3)连线比较乱时，一般用等电势点的方法画等效电路。

例1 (2022·江苏南京模拟)如图2为某控制电路的一部分，已知AA ′的输入电压为24 V ，如果电阻R ＝6 kΩ，R 1＝6 kΩ，R 2＝3 kΩ，则BB ′不可能输出的电压是( )图2A.12 VB.8 VC.6 VD.3 V答案 D解析 若两开关都闭合，则电阻R 1和R 2并联，再和R 串联，U BB ′为并联电路两端电压，则R 并＝R 1R 2R 1＋R 2＝2 kΩ，U BB ′＝R 并R 并＋R U AA ′＝22＋6×24 V ＝6 V ；若S 1闭合S 2断开，则R 1和R 串联，则U BB ′＝R 1R 1＋R U AA ′＝66＋6×24 V ＝12 V ；若S 2闭合S 1断开，则R 2和R 串联，则U BB ′＝R 2R 2＋R U AA ′＝33＋6×24 V ＝8 V ；若两开关都断开，则U BB ′＝U AA ′＝24 V ，故选项D 符合题意。

并联用电器之间的联系2、请根据下图中的电路图,用笔画线代替导线连接实物电路.考法1电路识别及串、并联电路特点1.[2017黑龙江伊春]如图所示的电路中,若同时闭合开关S1和S3、断开S2,电阻R1与R2是的;若只闭合开关S2,电阻R1和R2是的.(均选填“串联”或“并联”)2.[2017安徽]如图所示,电源电压保持不变,a是从电压表的负接线柱引出的导线接头.a与b处相接时,电压表示数为6.0 V;使a与b处断开,然后与c处相接,闭合开关S后,电压表示数为4.5 V,这时灯泡L2两端的电压为V.3.[2017湖北宜昌]两只小灯泡L1和L2连接在同一电路中.以下哪个特点可以确认两灯是并联的()A.两灯亮度不相同B.两灯两端的电压相等C.通过两灯的电流相等D.通过两灯的电流不相等4.[2017浙江嘉兴]小明在研究并联电路的电流特点时,根据如图所示的电路图连接好电路,并闭合开关S和S1.当他再闭合开关S2时,电流表示数变化正确的是(电源电压不变)()A.A1示数变大B.A1示数变小C.A示数变大D.A示数变小5.[2017山东临沂]小明在实验室里连接了如图所示的电路.对此电路的认识,正确的是()A.小灯泡并联,电压表测电源电压B.小灯泡串联,电压表测L2的电压C.若灯L1短路,则电压表示数为零D.若灯L2短路,则电压表示数为3 V考法2电路连接及转化6.[2017湖南岳阳]有一个看不见内部情况的小盒(如图),盒上有两只灯泡,由一个开关控制.闭合开关两灯都亮,断开开关两灯都灭;拧下其中任一灯泡,另一灯都亮.下列电路图中符合要求的是()A BC D7.[2018甘肃兰州]根据实物图画出与之对应的电路图.8[2018湖南湘西]用笔画线代替导线,把如图所示的实物电路补充完整,使小灯泡L1、L2并联,开关控制两个灯泡,导线不能交叉.考法3探究并联电路的规律9.[2016河南,19]小海和小梅一起做“探究并联电路中电流的规律”实验.(1)图甲是设计的电路图,图乙是测量电流时连接的实验电路,电流表测量的是(选填“A”“B”或“C”)处的电流.(2)请在图乙中移动一根导线,测量另外一处的电流.在移动的导线上画“✕”并用笔画线代替导线连接正确的电路.移动后电流表测量的是(选填“A”“B”或“C”)处的电流.(3)测出A、B、C三处的电流如表所示,由此得出初步结论:(只写表达式).位置A B C电流I/A0.300.240.54小梅指出:为了得出更普遍的规律,应当进行多次实验.操作方法是:.10.[2010河南,21]小刚和小丽用如图所示的器材探究串联电路的电压关系,用三节干电池串联做电源,两只小灯泡的规格不同.(1)请用笔画线代替导线,连接实验电路,要求:L1和L2串联,电压表测量两灯串联后的总电压.(2)小刚用电压表测量L2两端的电压时,直接选用0~3 V的量程,小丽说这样不行,规范的操作方法应该是 .(3)他们在测量L2两端的电压时,两灯突然熄灭,电压表示数为0.小刚用电压表检测L1两端的电压,示数为电源电压,由此判断出L1处的故障是.L2是短路还是正常的?小丽在原电路中又添加了一个电学器材,就检验出了结果,她的方法可能是.(4)他们排除故障后继续实验,得出了下表所示的一组数据.为了得出串联电路电压的普遍规律,他们还应当 .L1两端电压/V L2两端电压/V串联总电压/V1.4 3.1 4.5第十一章巩固提升练习一、单选题1.如图所示电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是（）A. B. C. D.2.如图，在物理实验课上，小明将用毛皮摩擦过的橡胶棒靠近带有绝缘底座的导体A端，则导体B端应（）A.带正电B.带负电C.不带电D.无法确定3.超导是指电阻为零的现象，目前发现某些物质在温度降到足够低时会出现超导现象．如果研制出常温下的超导材料，你认为它最适合用来制作（）A.输电导线B.电炉丝C.白炽灯丝D.保险丝4.如图所示的电路中,电源电压恒定,闭合开关S,灯L1、L2都发光,一段时间后,有一盏灯突然熄灭,电流表无示数,电压表有示数电路故障可能是（）A.L1短路B.L1断路C.L2短路D.L2断路5.某型号家用全自动豆浆机，可以把它简化为电动机M和加热管R两部分．在图中能实现这两部分各自独立工作的电路图是（）A. B.C. D.6.根据公式，可以知道（）A.一段导体的电阻，在电压不变时，与电流强度成正比B.一段导体的电阻，在电流强度不变时，与电压成正比C.一段导体的电阻，与电压成正比，与电流强度成反比D.导体的电阻等于这段导体两端的电压与通过导体的电流强度的比值7.用与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，由此可判定（）A.小球一定带正电B.小球一定不带电C.小球一定带负电D.小球可能带负电，也可能不带电8.干电池是一种常用的、方便的电源，关于干电池的说法中正确的是（）A.常用的1号、2号、5号干电池的电压随着号数的增大而增大B.常用的1号、2号、5号干电池的电压随着号数的增大而减小C.常用的干电池都可以多次充电供人们使用D.多数干电池中有汞、镉等重金属，随便丢弃会污染环境9.某同学在做电学实验时，不慎将电压表和电流表的位置对换，连接成如图所示电路．若开关闭合，其后果是（）A.电压表不会烧坏，电流表可能烧坏B.两表不会被烧坏C.电压表不会被烧坏，但无示数D.两表会被烧坏二、多选题10.下列说法中正确的是（）A.导体容易导电，是因为导体中有大量可以自由移动的电荷B.电路两端有电压，电路中不一定有电流C.电荷间相互作用的规律是同种电荷相互吸引，异种电荷相互排斥D.用毛皮摩擦硬橡胶棒，硬橡胶棒带了负电，是由于在摩擦过程中创造了负电荷11.在如图3所示的电路中，电源电压保持不变。

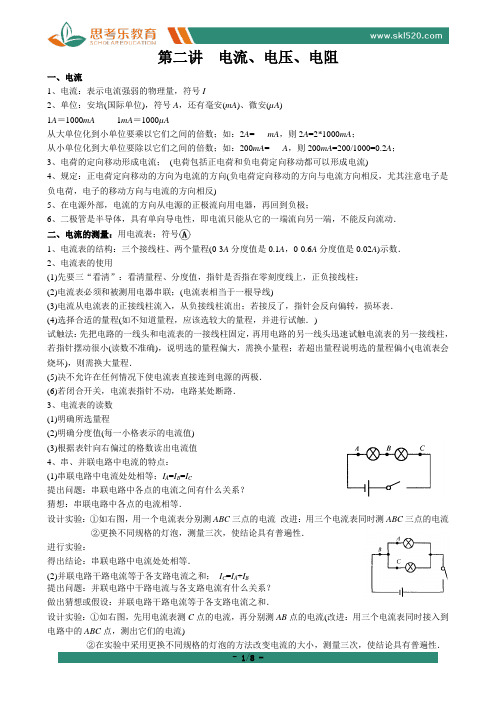

第二讲电流、电压、电阻一、电流1、电流：表示电流强弱的物理量，符号I2、单位：安培(国际单位)，符号A，还有毫安(mA)、微安(µA)1A＝1000mA1mA＝1000µA从大单位化到小单位要乘以它们之间的倍数；如：2A=___mA，则2A=2*1000mA；从小单位化到大单位要除以它们之间的倍数；如：200mA=___A，则200mA=200/1000=0.2A；3、电荷的定向移动形成电流；(电荷包括正电荷和负电荷定向移动都可以形成电流)4、规定：正电荷定向移动的方向为电流的方向(负电荷定向移动的方向与电流方向相反，尤其注意电子是负电荷，电子的移动方向与电流的方向相反)5、在电源外部，电流的方向从电源的正极流向用电器，再回到负极；6、二极管是半导体，具有单向导电性，即电流只能从它的一端流向另一端，不能反向流动．二、电流的测量：用电流表；符号1、电流表的结构：三个接线柱、两个量程(0-3A分度值是0.1A，0-0.6A分度值是0.02A)示数．2、电流表的使用(1)先要三“看清”：看清量程、分度值，指针是否指在零刻度线上，正负接线柱；(2)电流表必须和被测用电器串联；(电流表相当于一根导线)(3)电流从电流表的正接线柱流入，从负接线柱流出；若接反了，指针会反向偏转，损坏表．(4)选择合适的量程(如不知道量程，应该选较大的量程，并进行试触．)试触法：先把电路的一线头和电流表的一接线柱固定，再用电路的另一线头迅速试触电流表的另一接线柱，若指针摆动很小(读数不准确)，说明选的量程偏大，需换小量程；若超出量程说明选的量程偏小(电流表会烧坏)，则需换大量程．(5)决不允许在任何情况下使电流表直接连到电源的两极．(6)若闭合开关，电流表指针不动，电路某处断路．3、电流表的读数(1)明确所选量程(2)明确分度值(每一小格表示的电流值)(3)根据表针向右偏过的格数读出电流值4、串、并联电路中电流的特点：(1)串联电路中电流处处相等；I A=I B=I C提出问题：串联电路中各点的电流之间有什么关系？猜想：串联电路中各点的电流相等．设计实验：①如右图，用一个电流表分别测ABC三点的电流改进：用三个电流表同时测ABC三点的电流②更换不同规格的灯泡，测量三次，使结论具有普遍性．进行实验：得出结论：串联电路中电流处处相等．(2)并联电路干路电流等于各支路电流之和；I C=I A+I B提出问题：并联电路中干路电流与各支路电流有什么关系？做出猜想或假设：并联电路干路电流等于各支路电流之和．设计实验：①如右图，先用电流表测C点的电流，再分别测AB点的电流(改进：用三个电流表同时接入到电路中的ABC点，测出它们的电流)②在实验中采用更换不同规格的灯泡的方法改变电流的大小，测量三次，使结论具有普遍性．1、电压的作用(1)电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流．电源是提供电压的装置． (2)电路中获得持续电流的条件：①电路中有电源(也就是电路两端有电压)；②电路是闭合的． 2、电压的单位国际单位：V 常用单位：kV 、mV 、μV 换算关系：1Kv ＝1000V 1V ＝1000mV 1mV ＝1000μV 3、记住一些电压值：一节干电池1.5V ；一节蓄电池2V ；家庭电压220V ；安全电压不高于36V ． 四、电压测量1、仪器：电压表，符号：读数时，看清接线柱上标的量程，和分度值． 2、使用规则：两要、一不 (1)电压表要并联在电路中．(2)电流从电压表的“正接线柱”流入，“负接线柱”流出．否则指针会反偏． (3)被测电压不要超过电压表的最大量程．(4)电压表可以直接连在电源两端，此时电压表测得是电源电压危害：①被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电压表．②选择量程：实验室用电压表有两个量程，0～3V 和0～15V ．测量时，先选大量程，用开关试触，若被测电压小于3V 则换用小的量程，若被测电压大于15V 则换用更大量程的电压表． 3、串联电路电压的规律可表示为：U 总=U 1+U 2+U 3+……U n 并联电路电压的规律可表示为：U 总=U 1=U 2=U 3=……U n 4、电流表、电压表的比较电流表电压表异符号连接方式串联 并联 直接连接电源 不能 能 量 程 分度值内阻很小，几乎为零相当于短路很大，相当于开路同使用前调零；读数时看清量程和分度值；正接线柱流入负接线柱流出；不能超过量程5、利用电流表、电压表判断电路故障 (1)电流表示数正常而电压表无示数：“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表，则故障原因可能是：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路． (2)电压表有示数而电流表无示数“电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表，则故障原因可能是：①电流表短路；②和电压表并联的用电器开路，此时电流表所在电路中串联了大电阻(电压表内阻)使电流太小，电流表无明显示数． (3)电流表电压表均无示数“两表均无示数”表明无电流通过两表，除了两表同时短路外，最大的可能是主电路断路导致无电流．1、定义及符号：电阻表示导体对电流阻碍作用的大小符号：_______．2、单位：国际单位：欧姆常用单位：千欧、兆欧．换算：__________________________________．了解一些电阻值：手电筒的小灯泡，灯丝的电阻为几欧到十几欧．日常用的白炽灯，灯丝的电阻为几百欧到几千欧．实验室用的铜线，电阻小于百分之几欧．电流表的内阻为零点几欧．电压表的内阻为几千欧左右．3、影响因素(1)实验原理：在电压不变的情况下，通过电流的变化来研究导体电阻的变化．(也就是用串联在电路中小灯泡亮度的变化来研究导体电阻的变化)(2)实验方法：控制变量法．结论：导体的电阻是导体本身的一种性质，它的大小决定于导体的_______________还与_______有关．结论理解：⑴导体电阻的大小由导体本身的材料、长度、横截面积决定．与是否接入电路、与外加电压及通过电流大小等外界因素均无关(也就是与电压、电流无关)，所以导体的电阻是导体本身的一种性质．(3)分类定值电阻：电路符号：．(阻值大小保持不变的电阻)；变阻器：电路符号滑动变阻器：结构示意图：．变阻原理：通过改变连入电路中的电阻丝的长度来改变电阻的大小，从而改变电路中电流的大小．使用方法：选、串、接、调．①根据铭牌选择合适的滑动变阻器；②串联在控制电路中；③接法：“一上一下”；④接入电路前应将电阻调到最大．铭牌：某滑动变阻器标有“50Ω 1.5A”字样，50Ω表示滑动变阻器的最大阻值为50Ω或变阻范围为0～50Ω．1.5A表示滑动变阻器允许通过的最大电流为1.5A．作用：①通过改变电路中的电阻，逐渐改变电路中的电流和部分电路两端的电压；②保护电路．典型例题一、电流1、完成单位换算：100mA＝_____μA＝______A；16.4 A＝_____mA＝_____μA；130μA＝______mA＝________A2、下列家用电器在正常工作时，通过的电流最大的是( )A、电视机B、普通日光灯C、家用电风扇D、家用电熨斗3、____________________移动的方向规定为电流的方向．4、当电路闭合时，在电源的外部，电流的方向是从电源的______极经_________流向______极5、关于电流，下列说法正确的是( )A、电荷的移动形成电流B、只有正电荷的定向移动才能形成电流C、电荷定向移动的方向就是电流的方向D、金属导体中自由电子定向移动的方向跟电流的方向相反二、电流的测量1、如图，若使用的量程为0～3A．则示数为____A，若使用量程为0～0.6A，则示数为_______A．2、图13—23甲电流表的示数是_____A，乙电流表的示数是_____．3、如图所示的电路中，电流表在a、b、c三处，分别测得电流为Ia、Ib、Ic，则三者的关系是( )A．Ia＞Ib＞Ic B、Ia＝Ib＝IcC、Ia＜Ib＜IcD、无法判断4、如图所示电路，说法正确的是( )A、L1、L2串联B、电流表测L1的电流C、电流表测L2的电流D、电流表测总电流5、手电筒正常发光时，通过小灯泡的电流约为0.3A，则此时从电筒电池组的正极流出的电流和流入电池组负极的电流分别为( )A、大于0.3A，0AB、0A，0AC、大于0.3A，大于0.3AD、0.3A，0.3A6、电流表只测L2电流的( )7、如图所示，通过电灯L1的电流是0.4A，通过电灯L2的电流是0.6A，那么，电流表的示数是( )A、0.4AB、1AC、0.6AD、0.2A8、观察图13—26所示的四个电路图并填空在图甲所示的电路中，电流表测的是___________电流；在图乙电路中，电流表测的是通过_____________的电流；在图丙电路中，出现的错误是_______________；在图丁电路中，出现的错误是___________．9、所示电路中，已知通过灯L1的电流是通过灯L2的电流的2倍，那么干路的电流I与I1的比值为________．10、关于电流表的使用，下列说法中不正确的是( )A、使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零B、电流表要并联在被测电路中C、当电路中的电流不估计时，要用试触的方法来选定合适的量程D、绝不允许不经过用电器把电流表接线柱接到电源的两极上三、电压1、电源在工作时，不断地使正极聚集正电荷，负极聚集负电荷．保持电路两端有一定的电压．这个电压可以使电路中的自由电荷发生_____________，从而在电路中形成________，所以说________是提供电压的装置．2、电压的符号是______，单位是________，单位的符号是_______．3、电压是使电路中形成________的原因，_________是提供电压的装置．电压这一物理量的符号是_____．电压的国际单位是______，其符号是______；电压的常用单位还有_____和______．4、写出下列各电源的电压值：两节蓄电池串联__________；两节干电池串联_________；三节干电池串联__________；四节干电池并联_________．家庭电路的电压是________V，对人体的安全电压是_______V．四、电压测量1、如图所示电路，将开关闭合后，电压表V1和V2的示数分别为10V和4V，则此时L2两端的电压为( )A、4VB、6VC、10VD、14V2、在如图甲所示电路中，电压表所用量程不明，当电路闭合后，V1和V2示数分别如图乙所示，说明V1的量程是________V；V2的量程是______V，小灯泡L1上的电压U1=______V．3、电灯L1与L2并联后接在同一电源上，发现灯L1比L2灯亮，则灯L1和L2两端电压相比，下列说法正确的是( )A、灯L1两端电压大B、灯L2两端电压大C、灯L1与L2两端电压一样大D、无法确定哪个灯电压更大4、如图所示当开关闭合后，电压表测出的电压是( )A、L1和L2两端的总电压B、灯L2两端的电压C、灯L1两端的电压D、电源两端的电压5、如图所示电路，电源电压U=6V，当闭合开关S后，电压表V3的示数为3.5V，则电压表V1、V2的示数分别为_____V和_____V．6、如图所示电路，两个灯泡完全相同，闭合开关，电压表示数是3V关于电源电压和灯L2两端的电压，下列说法正确的是( )A、3V 3VB、1.5V 3VC、3V 1.5VD、6V 3V1、有一段裸导线，下列哪一种方法可以减少它的电阻( )A、把导线对折合在一起B、减少通过导线的电流C、增大导线两端的电压D、把导线拉长一些2、给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系．由上述实验器材，可以完成的研究课题是( )A、只有①B、只有②C、①和②D、①、②和③3、如图所示是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片是杠杆的一端，且由定位挡板限制只能在电阻上滑动．从油量表(由电流表改装而成)指针所指的刻度，就可以知道油箱内油面的高度．已知电流增大时，电流表指针向右偏转，则( )A、油面下降时，电流表指针向右偏转B、油量表的零刻度线一定与电流表原零刻度线相重合C、油量表的刻度值从左往右是逐渐增大的D、油箱内的油越少，流过电流表的电流越大4、如图用铅笔制成的滑动变阻器来改变电路中的电流及灯泡的亮度，当左端的铜环向右滑动时，下列判断正确的是( )A、电流表示数变大，电压表示数变小，灯变亮B、电流表示数变小，电压表示数变小，灯变暗C、电流表示数变小，电压表示数变大，灯变亮D、电流表示数变大，电压表示数变小，灯变暗5、有电阻均为10欧的相同导线若干根，现要求得到15欧的电阻值，则应( )A、把两根接长后使用B、把两根合并后使用C、一根取半与另一根接长后使用D、一根取半与另一根合并后使用6、一根均匀的100欧的电阻线，在中间截断后再并成一根用，其总电阻为( )A、25欧B、100欧C、200欧D、400欧7、电阻相等、长度相同的铜、铁、铝三根导线，横截面积最小的是( )A、铝导线B、铁导线C、铜导线D、无法判断8、滑动变阻器是通过改变接入电路的_________来改变接入电路的电阻值，从而改变电路中的电流．一个标有“10Ω2A”的滑动变阻器，它的阻值变化范围是____Ω，允许通过的最大电流为____A．9、如图，当滑动变阻器的滑片P向右移动时，接入电路中的电阻值变小的是( )．10、如图，A、B、C、D是滑动变阻器的四个接线柱，将该变阻器与一个小灯泡串联后接入电路，通电后使滑片P向左移动，小灯泡逐渐变暗．(1)由此判断该滑动变阻器接入电路的两个接线柱应为( )A、接线柱A、DB、接线柱B、DC、接线柱C、DD、接线柱A、B(2)如右图，欲使如图的灯泡变亮，应将滑片( )A、向右移动B、向左移动C、向左向右均可D、无法判断1、(09·齐齐哈尔)如图所示电路，电源电压保持不变，闭合开关S ，将滑动变阻器的滑片P 向右移动过程中(假设灯丝电阻不变)，下列说法正确的是( ) A 、电压表和电流表示数都变小 B 、电压表和电流表示数的比值变大 C 、电压表示数变大，灯变暗 D 、电流表示数变大，灯变亮2、(09山东平原县)如图所示的电路中，电源电压恒定不变，当电键K 闭合时( )A 、电压表示数变小，电流表示数变小，灯变暗B 、电压表示数变大，电流表示数变大，灯变亮C 、电压表示数不变，电流表示数不变，灯的亮度不变D 、电压表示数不变，电流表示数变小，灯变暗3、(09福州市)13．如图所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P 固定在一起，AB 间有可收缩的导线，R 1为定值电阻．当闭合开关S ，压力F 增大时，电流表与电压表示数变化情况是( ) A 、电流表示数变大，电压表示数变小 B 、电流表示数变小，电压表示数变大 C 、电流表、电压表示数都变大D 、电流表、电压表示数都变小4、(09宁波)如图所示，R 是磁敏电阻，它的阻值能随周围磁场的增强而增大．闭合开关S ，当磁敏电阻R 周围的磁场增强时( ) A 、电流表示数变小B 、电压表示数变小C 、灯L 变亮5、(09·北京西城区)如图所示，电源两端电压和灯丝电阻均不变．闭合开关S ，在滑动变阻器的滑片P 由a 端滑向b 端的过程中，下面说法正确的是( ) A 、电流表示数变大，灯泡变暗 B 、电压表示数变大，灯泡变亮 C 、电流表示数不变，灯泡变亮 D 、电压表示数不变，灯泡变暗6、(09湖州)小明观察了市场上自动测高仪后，设计了以下四个电路(其中R ’是滑动变阻器，R 是定值电阻，电源两极间电压恒定)．其中能实现身高越高，电压表示数越大的电路是()图57、(09兰州)．在图4所示的电路中，电源电压保持不变，闭合开关S，将变阻器的滑片向右移动，则( )A、灯泡亮度变暗，电流表示数变小B、灯泡亮度变亮，电流表示数不变C、灯泡亮度不变，电流表示数变小D、灯泡亮度不变，电流表示数变大8、(09·巴彦淖尔市)如图所示，电源电压不变，闭合开关后，当滑片P向左滑动时，则( )A、电流表的示数增大，电压表的示数减小B、电流表的示数变小，电压表的示数变大C、电流表的示数增大，电压表的示数变大D、电流表的示数变小，电压表的示数变小9、(09·广西百色市)如图7所示，电源电压保持不变，当S闭合，滑动变阻器的滑片向左移动时，电流表和电压表的示数变化是( )A、电流表的示数变大，电压表的示数变大B、电流表的示数变大，电压表的示数变小C、电流表的示数变小，电压表的示数变大D、电流表的示数变小，电压表的示数变小10、(09·广东湛江)如图6所示电路，电源两端的电压一定，开关S1闭合，如果要使电压表示数减小，电流表的示数增大，则下列操作一定可行的是( )A、滑动变阻器的滑片P向上移B、滑动变阻器的滑片P向下移C、开关S2闭合，滑动变阻器的滑片P向下移D、开关S2闭合，断开开关S1，滑动变阻器的滑片P不动11、(09·四川达州)在右图所示电路中，电源电压保持不变．闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是( )A、电压表的示数不变，电流表的示数都变大B、电压表的示数变大，电流表的示数都变小C、电流表的示数都变大D、电流表的示数都变小12、(09·四川南充)如图所示的电路，开关闭合后，灯泡L发光，当滑动变阻器的滑片向右滑动时，若L的阻值不变，则电流表、电压表的读数将( )A、减小，减小B、减小，增大C、增大，减小D、增大，增大。

第二讲 闭合电路欧姆定律一、闭合电路欧姆定律1．公式⎩⎪⎨⎪⎧I ＝E R ＋r 只适用于纯电阻电路E ＝U 外＋U 内适用于任何电路2．路端电压U 与电流I 的关系 （1）关系式：U ＝E －Ir ． （2）U －I 图象如图所示．①当电路断路即I ＝0时，纵坐标的截距为电源电动势． ②当外电路电压为U ＝0时，横坐标的截距为短路电流． ③图线的斜率的绝对值为电源的内阻． 二、电路动态变化的分析1．电路动态分析类问题是指由于断开或闭合开关、滑动变阻器滑片的滑动等造成电路结构发生了变化，一处变化又引起了一系列的变化．2．电路动态分析的方法（1）程序法：电路结构的变化→R 的变化→R 总的变化→I 总的变化→U 端的变化→固定支路⎩⎪⎨⎪⎧并联分流I串联分压U →变化支路． （2）极限法：即因滑动变阻器滑片滑动引起的电路变化问题，可将滑动变阻器的滑动端分别滑至两个极端去讨论．（3）判定总电阻变化情况的规律①当外电路的任何一个电阻增大（或减小）时，电路的总电阻一定增大（或减小）．②若开关的通、断使串联的用电器增多时，电路的总电阻增大；若开关的通、断使并联的支路增多时，电路的总电阻减小．③在如图所示分压电路中，滑动变阻器可视为由两段电阻构成，其中一段R 并与灯泡并联，另一段R 串与并联部分串联．A 、B 两端的总电阻与R 串的变化趋势一致．三、电路中的功率及效率问题1．电源的总功率（1）任意电路：P 总＝EI ＝U 外I ＋U 内I ＝P 出＋P 内．（2）纯电阻电路：P 总＝I 2（R ＋r ）＝rR E+2．2．电源内部消耗的功率：P 内＝I 2r ＝U 内I ＝P 总－P 出． 3．电源的输出功率（1）任意电路：P 出＝UI ＝EI －I 2r ＝P 总－P 内．（2）纯电阻电路：P 出＝I 2R ＝r Rr R Er R R E 4)(222+-=+ （3）输出功率随R 的变化关系①当R ＝r 时，电源的输出功率最大为rE P M 42=②当R >r 时，随着R 的增大输出功率越来越小． ③当R <r 时，随着R 的增大输出功率越来越大．④当P 出<P m 时，每个输出功率对应两个可能的外电阻R 1和R 2，且R 1R 2＝r 2． ⑤P 出与R 的关系如图所示．4．电源的效率（1）任意电路：η＝总出P P ×100%＝EU×100%．（2）纯电阻电路：η＝rR R+×100% 因此在纯电阻电路中R 越大，η越大；当R ＝r 时，电源有最大输出功率，效率仅为50%． 特别提醒 当电源的输出功率最大时，效率并不是最大，只有50%；当R →∞时，η→100%，但此时P 出→0，无实际意义．【例1】在如图所示的电路中，R 1、R 2均为定值电阻，且R 1=100Ω，R 2阻值未知，R 3是一滑动变阻器，当其滑片从左端滑至右端时，测得电源的路端电压随总电流的变化图线如图所示，其中A 、B 两点是滑片在变阻器的两个不同端点得到的。

人教版九年级物理全册 第十七章电流电压电阻关系讲义（带答案）漫画释义知识互联网4电流电压电阻的关系—电流电压电阻电阻关系欧姆定律是关于电流、电压、电阻三者关系的实验规律．在研究三者关系的时候用到了科学探究中广泛使用的方法——控制变量法．所谓控制变量法就是在控制其他变量不变的情况下, 分别探究其中部分变量的关系的方法．1．电流与电压的关系在电阻一定时，导体中的电流与导体两端的电压成正比．可以用数学形式表达为：UI=定值注意正确理解电流跟电压的关系：（1）这里导体中的电流和导体两端的电压都是针对同一导体而言的，我们用电压表和电流表测量的是同一导体中的电压和电流，不能说一个导体中的电流和另一个导体上的电压成正比．（2）不能反过来说，电阻一定时，电压跟电流成正比．这里存在一个逻辑关系的问题，电流、电压都是物理量，有各自的物理意义，物理量之间存在一定的因果关系，这里的电压是原因，电流是结果，是因为导体两端加了电压，导体中才有电流，不是因为导体中通了电流才加了电压，因果关系不能颠倒．2．电流与电阻的关系 电压不变的情况下，导体中的电流跟导体的电阻成反比．可以用数学形式表达为：IR =定值 注意正确理解电流跟电阻的关系：（1）电流和电阻也是针对同一导体而言的，谁的电阻就影响谁的电流，不能说一个导体的电流与另一个导体的电阻成反比．（2）不能说导体的电阻与通过它的电流成反比．我们知道，电阻是导体本身的一种特性，即使导体中不通电流，它的电阻也不会改变，更不会因为导体中电流的增大或减小而使它的电阻发生改变．（3）在说明电流与电压、电阻的关系时，一定要标明是哪一段电路或哪一个导体． 3．欧姆定律欧姆定律的内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比．表达式：UI R=U 表示一段导体两端的电压，单位为伏特V ；R 表示这段导体的电阻，单位为欧姆Ω；I 表示通过这段导体中的电流，单位为安培A ．注意：（1）欧姆定律适用于从电源正极到负极之间的整个电路或其中某一部分电路，并且是纯电阻电路．（2）欧姆定律中“通过”的电流I ，“两端”的电压U 及“导体”的电阻R 都是同一个导体或同一段电路上对应的物理量．不同导体的电流、电压、电阻之间不存在上述关系．因此在运用公式模块一 电流、电压、电阻三者的关系知识导航人教版九年级物理全册 第十七章电流电压电阻关系讲义（带答案）UI R=时，必须将同一个导体或同一段电路的电流、电压、电阻代入计算，三者一一对应． （3）欧姆定律中三个物理量间有同时性，即在同一部分电路上，由于开关的闭合或断开以及滑动变阻器滑片位置的移动，都会引起电路的变化，从而导致电路中的电流、电压、电阻的变化，所以公式UI R=中的三个量是同一时间而言．（4）由欧姆定律的公式U I R =可推出：U IR =；UR I=．这两个公式并非欧姆定律的内容，切勿混淆．导体的电阻是导体本身的一种特性，与电压的大小和电流的大小无关，因此对于某一电路或某一导体来说，U 与I 的比值不变．即使导体未连入电路，两端未加电压，其电阻还是客观存在的，如果题目中没有特别的说明，每个导体的电阻可认为是不变的．（5）公式中的三个物理量，必须使用国际单位制中的单位．【例1】 在一段导体的两端加一可变电压U ，以下说法中不正确的是（ ）A ．由UR I=可知，R 与U 成正比B ．不管U 如何变化，U 与I 的比值不变C ．U 增加几倍，单位时间内通过该导体横截面的电荷量就增加几倍D ．当U 一定时，通过导体横截面的电荷量与通电时间成正比 【答案】 A【例2】 一个电阻两端的电压是4V 时，通过的电流是0.2A ，导体的电阻是 ，如果电阻两端的电压变为8V 时，通过电阻的电流是 ，当电阻两端电压为零时，导体的电阻是 ，通过导体的电流是 ．【答案】 20Ω，0.4A ，20Ω，0A【例3】 将一段导体接在电路中，如果将加在它两端的电压增大一倍，关于导体的电阻和通过它的电流，下列说法中正确的是（ ）A ．电阻和电流都保持不变B ．电阻不变，电流增大一倍C ．电流不变，电阻增大一倍D ．电阻和电流都增大一倍 【答案】 B【例4】 在某电源电压不变的电路中，若将电路的电阻增加20Ω时，通过电路的电流将变为原来的3/4，则电路原来的电阻是（ ）A ．15ΩB ．25ΩC ．35ΩD ．60Ω夯实基础能力提升【答案】D【例5】 一段粗细均匀的电阻丝，将它接在6V 的电源上时，通过它的电流是0.5A ，如果把它对折起来，拧成一股，再接在这个电源上，那么通过它的电流将是（ ） A ．0.5A B ．1A C ．2A D ．0.25A【答案】 C【例6】 一段导体两端的电压为4.5V 时，导体中的电流是0.3A ，如果电压增大到6V ，导体中的电流多大?如果导体中电流为100mA 时，能否用最大量程为3V 的电压表测该导体两端的电压?【答案】 根据欧姆定律，先求导体电阻R ，已知0.3A I =， 4.5V U =，根据U I R =，则 4.5V150.3AU R I ===Ω再求两端电压为6V U '＝时的电流6V0.4A 15ΩU I R ''===，导体中的电流为0.4A ，当通过导体的电流为100mA 0.1A I ''==时，导体两端电压为U ''，导体电阻R 不变．故有0.1A 15 1.5V 3V U I R ''''==⨯Ω=< 可以用最大量程为3V 的电压表测导体两端的电压．【例7】 在“探究电流与电压关系”的实验中，分别用R 1、R 2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U -I 关系图像，从图可以看出R 1与R 2的大小关系是（ ）A ．R 1>R 2B ．R 1=R 2C ．R 1<R 2D ．无法确定【答案】 A【例8】 某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I -R 图像，下列结论与图像相符的是（ ）A ．电阻一定时，电流随着电压的增大而增大B ．电阻一定时，电压随着电流的增大而增大C ．电压一定时，电流随着电阻的增大而减小D ．电压一定时，电阻随着电流的增大而减小 【答案】 C人教版九年级物理全册 第十七章电流电压电阻关系讲义（带答案）1．等效电阻假设有一个电阻，可以代替电路中某个部分的电阻而不影响电路的效果，我们就称这个电阻为这部分电路的等效电阻，等效电阻也叫总电阻．2．串联电路的电阻关系串联电路的总电阻等于各串联电阻之和，即123R R R R =++……证明：设串联电阻阻值为1R 、2R 、3R ……串联后总电阻为R ，由欧姆定律：U IR =，111U I R =，222U I R =，333U I R =……根据串联电路的电流和电压关系： 123U U U U =++…… 123I I I I ＝＝＝……得：112233IR I R I R I R =++……，123R R R R =++如果n 个阻值都是R 的导体串联，则总电阻 R nR =串根据串联电路中电流处处相等，得： 312123......U U U U R R R R === 也就是说，串联电路中电阻越大，其两端电压就越高，此即串联电路的分压规律． 注：可以将电阻的串联看成是增加了导体长度，所以电阻串联总电阻比任何一个分电阻都大． 3．并联电路的电阻关系并联电路的总电阻的倒数等于各并联电阻的倒数之和，即： 1231111......R R R R =++ 证明：设并联电路电阻值为1R 、2R 、3R ……并联后总电阻为R ，由欧姆定律：312123123,,,......U U U UI I I I R R R R ====根据并联电路的电流和电压关系： 123U U U U =＝＝…… 123I I I I =++……得：312123......U U U U R R R R =++，1231111......R R R R =++如果n 个阻值都是R 的导体并联，则总电阻：RR n=并 根据并联电路各支路两端电压相等，得：112233IR I R I R I R =++……可以推出： 1221,n n I I R RI R I R ==注意：并联电路的三个重要性质：性质1：并联电路的总电阻小于任何一个并联导体的电阻．可以将电阻的并联看作是增大了导体的横截面积，所以总电阻小于任何一个分电阻．模块二 串并联电路中的电阻关系知识导航性质2：由公式1231111......R R R R =++ 可以看出并联电路中，若某一支路的电阻值增大，则总电阻也增大；若某一支路的电阻值减小，则总电阻也减小．性质3：若并联支路增多，则总电阻减小，若支路减少，则总电阻增大．【例9】 图中有四组不同的电阻，已知R 1<R 2，由图可以看出电阻值最小的一组是（ ）【答案】 B【例10】 两个电阻并联后的总电阻为4Ω，其中一个电阻的阻值为12Ω，另一个电阻的阻值为Ω；若将这两个电阻串联，总电阻为 Ω．【答案】 6 18【例11】 现有阻值分别为8Ω、6Ω、4Ω、2Ω的四个电阻可供选用．若要获得1.6Ω的电阻，则（ ）A ．应将阻值为8Ω和2Ω的两电阻串联B ．应将阻值为8Ω和2Ω的两电阻并联C ．应将阻值为6Ω和4Ω的两电阻串联D ．应将阻值为6Ω和4Ω的两阻值并联【答案】 B【例12】 将三个阻值为60Ω的电阻按一定的方式连接起来，其总电阻的最大值和最小值分别是（ ）A ．180Ω；20ΩB ．90Ω；40ΩC ．90Ω；20ΩD ．180Ω；90Ω 【答案】 A【例13】 把两个阻值不同的电阻R 1和R 2串联，则总电阻（ ）A ．介于两个电阻之间B ．比任何一个电阻都要小C ．比任何一个电阻都要大D ．可能等于其中的一个电阻 【答案】 C【例14】 下列几组电阻并联合，等效阻值最小的一组是（ ） 夯实基础能力提升人教版九年级物理全册 第十七章电流电压电阻关系讲义（带答案） A ．30Ω和15Ω B ．20Ω和25Ω C ．10Ω和35Ω D ．5Ω和40Ω【答案】 D【例15】 如图所示电路，电阻R 1=R 2=4Ω，电源电压保持不变，当S 1、S 2都闭合时，电流表的示数为0.75A ，此时电路是 联电路，电路的总电阻是 Ω．当S 1闭合、S 2断开时，电路的总电阻是_______Ω，电流表的示数是______A ．【答案】 并 2 4 0.75【例16】 甲、乙两个导体的电阻之比是1:2，将它们串联接到同一电源两端，通过它们的电流强度之比是 ，两端的电压比是 ；若将它们并联到同一电源中，通过两个电阻的电流之比是 ，电阻两端电压之比是 ． 【答案】 1:1 1:2 2:1 1:1【例17】 如图所示的电路中，定值电阻R 2为10Ω，闭合开关S 前后干路中总电流的比为2∶3，则R 1的阻值为_______．【答案】 20Ω【例18】 定值电阻R 1=10Ω，R 2=5Ω，串联在电源电压不变的电路中时，通过R 1的电流I 1=0.2A ，则电源电压U =＿＿V ；若将两电阻并联在同一电路中时，干路中的电流I =＿＿＿A ． 【答案】 3 0.9【例19】 如图所示电路中，开关S 断开和闭合时，电流表示数之比是1：3，则R 1和R 2之比是（ ）模块三 欧姆定律计算夯实基础A．1：3 B．1：2 C．2：1 D．3：1【答案】B【例20】如图所示的电路中，电压U保持不变，R1=3R2，开关S断开时，电流表示数为I l，开关S闭合时，电流表示数为I2．则I1：I2= ．【答案】3：4【例21】如图所示，电源电压恒定．闭合开关S1S2，电压表示数为9V，电流表示数为1.5A；断开开关S2，电压表示数为6V．则R l和R2的阻值分别是（）A.6Ω 2ΩB.6Ω 3ΩC.4Ω 2ΩD.4Ω 3Ω【答案】B【例22】有两个灯泡串联在电路中，电路中的电流是0.2安培，电源电压是9伏特，灯泡L1的人教版九年级物理全册 第十七章电流电压电阻关系讲义（带答案） 电阻是20欧姆，求：（1） 电路中的总电阻（2） 灯泡L 2的电阻（3） 灯泡L 1和L 2两端的电压【答案】 （1）45Ω；（2）25Ω；（3）U 1=4V ；U 2=5V【例23】 有两个灯泡串联在电路中，电路中的电流是0.3安培，电源电压是12伏特，灯泡L 1两端的电压是6伏特，求：（1）电路中的总电阻（2）灯泡L 2两端的电压（3）两个灯泡的电阻分别为多大 【答案】 （1）40Ω（2）6V （3）20Ω；20Ω【例24】 有两个灯泡串联在电路中，电路中的电流是0.1安培，灯泡L 1两端的电压是3伏特，灯泡L 2两端的电压是9伏特，求：（1）两个灯泡的电阻分别为多大（2）电路中的总电阻（3）电源电压 【答案】 （1）30Ω；90Ω（2）120Ω（3）12V提高班 【拓展1】 三个不等值的电阻，123R R R >>，其等效电阻R 的阻值不可能（ ） A ．串联时，1R R > B ．并联时3R R <C ．不论串联还是并联，R 的阻值在1R 到3R 之间D ．不论串联还是并联，只要一个电阻的阻值变小，R 的阻值一定变小 【答案】 C【拓展2】 一定值的电阻两端电压从5V 上升到6V 时，通过电阻的电流强度增大了0.5A ，则该电阻的阻值为（ ）A. 12ΩB. 11ΩC.10ΩD. 2Ω 【答案】 D【拓展3】 电阻120R =Ω，250R =Ω，将它们并联后接到电源上，若通过电阻1R 的电流为0.1A ，则通过电阻2R 的电流是＿＿A.【答案】 0.04A【拓展4】 某电阻接入电源后，电路中的电流为2A ，再串联一个30Ω的电阻时，电路中的电流减小到0.4A ，则该电阻的阻值为 Ω，电源电压是 V ．【答案】 7.5 15V【拓展5】 在图所示的电路中，由三节新干电池串联成的电池组做电源，L 1、L 2 的电阻分别为R 1=3欧姆，R 2=6欧姆，请将答案填入空白处： ①K 闭合，K 2断开时，A 1的示数是______安培；②K 闭合，K 2闭合后，A 的示数是______安培；V 的示数是______伏特． 【答案】 1.5 2.25 4.5尖子班 思维拓展训练（选讲）【拓展1】 某电阻接入电源后，电路中的电流为2A ，再串联一个30Ω的电阻时，电路中的电流减小到0.4A ， 则该电阻的阻值为 Ω，电源电压是 V ．【答案】 7.5 15V【拓展2】 一定值的电阻两端电压从5V 上升到6V 时，通过电阻的电流强度增大了0.5A ，则该电阻的阻值为（ ）A. 12ΩB. 11ΩC.10ΩD. 2Ω【答案】 D【拓展3】 （多选）在如图所示的电路中，开关S 闭合后，电流表A 1、A 2的示数相等. 关于三个电阻的阻值关系，可能的是（ ） A ．R 1＝R 2＝R 3B ．R 3＝R 2≠R 1C ．R 3＝R 1≠R 2D ．R 2＝R 1≠R 3【答案】 A C【拓展4】 有四个电阻，已知它们的电阻值R 1＞R 2＞R 3＞R 4。

专题16电压电阻【思维导图】【知识点回顾】知识点一、电压1、电压：电压使电路中自由电荷定向移动形成电流，电源是提供电压的装置。

电压的符号是U，单位为伏特（伏，V）。

比伏特大的有千伏（kV），比伏特小的有毫伏（mV），1kV ＝103V，1V＝103mV，1kV＝106mV要在一段电路中产生电流，它的两端就要有电压。

2、电压表：测量电路两端电压的仪表叫电压表，符号为○V，其内阻很大，接入电路上相当于开路。

电压表的示数：量程使用接线柱*表盘上刻度位置大格代表值小格代表值0～3V“-”和“3”下一行1V0.1V0～15V“-”和“15”上一行5V0.5V在0～15V量程读出的示数是指针指向相同位置时，在0～3V量程上读出的示数的5倍。

*部分电流表的三个接线柱是“+”、“3”和“15”。

这时“3”和“15”是负接线柱，电流要从“+”流入，再从“3”和“15”流出。

正确使用电压表的规则：1电压表必须和被测的用电器并联。

如果与被测用电器串联，会因为电压表内阻很大，此段电路开路而无法测此用电器两段的电压。

如果被测用电器在支路上，这时电压表测的是其他支路两端的电压；如果被测用电器在干路上，则整个电路便成开路了，这时电压表测的是电源电压。

②“+”“－”接线柱的接法要正确，必须使电流从“＋”接线柱流进电压表，从“－”接线柱流出来。

否则电压表的指针会反向偏转。

③被测电压不能超过电压表量程。

若不能预先估计待测电压的大小时，应选用最大量程进行试触。

若被测电压超过电压表的量程将使指针转出刻度范围把指针打弯或把电压表烧坏。

若指针偏转超过最大值则应断开开关检查；如果指针偏转幅度太小（小于3V），会影响读数的准确性，应选用小量程档。

④电压表的两个接线柱可以直接连到电源的两极上，此时测得的是电源的电压值。

使用电表前，如果指针不指零，可调整中央调零螺旋使指针调零。

常见的电压：家庭电路电压——220V对人体安全的电压——不高于36V一节干电池的电压——1.5V每节铅蓄电池电压——2V3、电池组电压特点：①串联电池组的电压等于每节电池电压之和；2并联电池组的电压跟每节电池的电压相等。

第十四课电流和电路电压电阻基础知识过关一、两种电荷1.摩擦起电：①定义：用摩擦的方法使物体带电，叫做摩擦起电。

②实质：自由电子发生了转移。

得到电子带负电，失去电子带正电。

2.带电体的性质：能够吸引轻小物体。

3.两种电荷：①正电荷：用丝绸摩擦过的玻璃棒所带的电荷；②负电荷：用毛皮摩擦过的橡胶棒所带的电荷。

4.相互作用：同种电荷互相排斥，异种电荷互相吸引。

5.验电器：①作用：检验物体是否带电；②原理：同种电荷互相排斥。

二、原子及其结构1.物质的构成：常见的物质是由分子、原子构成的。

2.原子原子核（带正电荷）质子（带正电）核外电子（带负电）中子（不带电）3.在通常情况下，原子核和核外电子所带电荷数相等，原子整体不显电性，物体对外也不显电性。

三、电流1.形成：电荷的定向移动形成电流。

2.方向：规定正电荷定向移动的方向为电流方向。

3.单位及其换算：安培（A），毫安（mA），微安（µA）；1A= 103mA=106µA。

四、电压1.作用：使电路中自由电荷定向移动形成电流。

2.单位及其换算：伏特（V），千伏（kV）；1kV= 103 V。

五、电路1.电路的构成：①电源：能够提供电能的装置；②用电器：消耗电能的装置；③开关：控制电路通断的装置；④导线：输送电能的装置。

2.电路的三种状态电路中用电器依次连接，只有1条各用电器并列地连接在电路的两个点之测量电路中的电流测量电路（或用电器）两端的电压明确所选量程及分度值，电表示数=整刻度值+指针偏过的小格数+分度值1.物质的导电性定义：在物理学中，用电阻来表示导体对电流阻碍作用的大小，导体的电阻越大，表示导体对电流的阻碍作用越大，通常用字母R表示。

3.单位：欧姆，简称欧，符号是Ω，比较大的单位有千欧（kΩ）、兆欧（MΩ）。

4.单位换算：1kΩ= 1000 Ω= 10-3 MΩ。

5.影响因素：导体的电阻是导体本身的一种性质，它的大小与导体的材料、长度、横截面积以及温度等因素有关；材料一定时，导体长度越长，横截面积越小，导体的电阻越大。

【物理】初中物理电压电阻解题技巧讲解及练习题(含答案)含解析一、电压电阻选择题1．下列关于电阻的说法正确的是（）A. 滑动变阻器是通过改变连入电路中电阻线的横截面积的大小来改变电阻的B. 长度和横截面积均相同的铜导线和保险丝，在同一温度下，保险丝的电阻大C. 一切导体的电阻都随着温度的升高而增大D. 当导体中电流为零时，导体的电阻也为零【答案】B【解析】【分析】（1）材料、长度、横截面积、温度都影响电阻，而在实际生活中连续改变电阻最方便的办法就是改变长度，所以滑动变阻器是改变连入电路中电阻线的长度来改变电阻的；（2）在长度为1m，横截面积为1mm2，温度为20℃时，做保险丝的铅锑合金比铜电阻大，即保险丝比铜电阻率大；（3）导体的电阻与温度有关，有的导体电阻随温度升高而增大，有的导体电阻随温度的升高而减小；（4）电阻是导体本身的性质，不受外界电流、电压的影响．【解答】A、滑动变阻器是通过改变连入电路中电阻线的长度来改变电阻的，是长度而不是横截面积，故A错误；B、保险丝是根据电流的热效应，当电路中电流过大时熔断自己来保护电路的，这说明保险丝比铜的电阻率大，故B正确；C、钨丝、铁丝的电阻随温度的升高而增大，铅芯、玻璃、半导体的电阻随温度的升高而减小，故C错误；D、导体的电阻受材料、长度、横截面积、温度影响，不受外界的电流、电压影响，故D 错误．故选B．【点评】（1）当电阻一定时，电流与电压成正比，当电压为0时，电流也为0，不要误以为电压为0时，电阻变成0了；（2）记住影响电阻大小的四个因素．2．关于电流、电压和电阻，下列说法正确的是（）A. 金属导体中的电流方向与自由电子的定向移动方向相同B. 导体中通过的电流越大，它的电阻越小C. 两灯泡比较，亮度大的灯泡通过的电流大D. 导体两端电压越大，通过该导体的电流就越大【答案】 D【解析】【分析】A、正电荷的定向移动方向是电流的方向，电子带负电，电流方向与电子的定向移动方向相反；B、导体电阻由导体材料、长度、横截面积决定，与通过它的电流无关；C、灯泡的亮度由灯泡的实际功率决定，亮度大的灯泡流过的电流不一定大；D、根据公式I=分析答题．【解答】A、电流的方向与正电荷的定向移动方向相同，电子带负电，金属导体中的电流方向与自由电子的定向移动方向相反，故A错误；B、导体电阻由导体材料、长度、横截面积决定，与通过它的电流无关，故B错误；C、两灯比较，实际功率大的灯泡亮度大，由P=UI知，功率大，可能是电流较大，也可能是电压较大，故C错误；D、导体电阻由导体材料、长度、横截面积决定，当导体电阻一定时，由I=知，导体两端的电压越大，通过该导体的电流越大，故D正确；故选D．【点评】本题考查了电流的方向、影响导体电阻大小的因素、影响灯泡亮度的因素、对欧姆定律的理解等问题，是一道基础题．3．如图所示电路，电源电压保持不变，三只电表均完好．开关S闭合后，发现只有一个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是（）A. 灯L1断路B. 灯L1短路C. 灯L2断路D. 灯L2短路【答案】 C【解析】【解答】A.闭合开关后，若L1断路，则V1、V2测量电源电压，都有示数，A不符合题意；B.若L1短路，则电流表A有示数，V2有示数，B不符合题意；C.若L2断路，则灯泡上没有电流，只有V2有示数，C符合题意；D.若L2短路，则三电表都有示数，D不符合题意。
