(完整版)形位公差试题

．28。

按表2-5中的内容，说明图2—22中形位公差代号的含义。

表2—527．按表2—4中的内容，说明图2-21中形位公差代号的含义。

表2-4图2-2130．被测要素为一封闭曲线式（圆），如图2—24所示，采用圆度公差和线轮廓度公差两种不同标注有何不同？32．试将图2-26按表列要求填入表2—6中。

a) b） c）图2—2633．试将图2—27按表列要求填入表2-7中。

a） b） c）图2—2726．按表2—3中的内容，说明图2—20中的代号的含义。

表2-3图2—2041．分析计算图2-35所注零件的中心距变化范围。

图2—3542．如图2-36所示,（1）采用什么公差原则？(2)被测要素的同轴度公差是在什么状态下给定的？（3）当被测要素尺寸为φ30。

021mm，基准要素尺寸为φ20.013mm时，同轴度允许的最大公差可达多少？（基准要素未注直线度公差值为0.03mm）图2-3623．试将下列技术要求标注在图2—17上。

（1）φd圆柱面的尺寸为φ30 0 -0.025 mm，采用包容要求,φD圆柱面的尺寸为φ50 0—0.039 mm，采用独立原则。

（2）φd表面粗糙度的最大允许值为R a=1.25μm,φD表面粗糙度的最大允许值为R a=2μm。

(3）键槽侧面对φD轴线的对称度公差为0．02 mm。

（4）φD圆柱面对φd轴线的径向圆跳动量不超过0．03 mm,轴肩端平面对φd轴线的端面圆跳动不超过0．05 mm。

图2-1724．按表2—1的内容，说明图2—18中形位公差代号的含义。

表2—122．试将下列技术要求标注在图2－16上。

（1）大端圆柱面的尺寸要求为φ45 0 -0。

02,并采用包容要求。

（2)小端圆柱面轴线对大端圆柱面轴线的同轴度公差为0．03mrn。

（3）小端圆柱面的尺寸要求为φ25土0．007mrn，素线直线度公差为0．01mrn，并采用包容要求.（4）大端圆柱面的表面粗糙度R a值不允许大于0．8μrn,其余表面R a值不允许大于1．6μrn 。

一、选择题（将下列题目中所有正确的论述选择出来）1．属于形状公差的有＿＿。

A．圆柱度。

B．平面度。

C．同轴度。

D．圆跳动。

E．平行度。

2．属于位置公差的有＿＿。

A．平行度。

B．平面度。

C．端面全跳动。

D．倾斜度。

E．圆度。

3．圆柱度公差可以同时控制＿＿。

A．圆度。

B．素线直线度。

C．径向全跳动。

D．同轴度。

E．轴线对端面的垂直度。

4．下列论述正确的有＿＿。

A．给定方向上的线位置度公差值前应加注符号“Φ”。

B．空间中，点位置度公差值前应加注符号“球Φ”。

C．任意方向上线倾斜度公差值前应加注符号“Φ”。

D．标注斜向圆跳动时，指引线箭头应与轴线垂直。

E．标注圆锥面的圆度公差时，指引线箭头应指向圆锥轮廓面的垂直方向。

5．形位公差带形状是直径为公差值t的圆柱面内区域的有＿＿。

A．径向全跳动。

B．端面全跳动。

C．同轴度。

D．任意方向线位置度。

E．任意方向线对线的平行度。

E．面对面的平行度。

6．对于端面全跳动公差，下列论述正确的有＿＿。

A．属于形状公差。

B．属于位置公差。

C．属于跳动公差。

D．与平行度控制效果相同。

E．与端面对轴线的垂直度公差带形状相同。

27．下列公差带形状相同的有＿＿。

A．轴线对轴线的平行度与面对面的平行度。

B．径向圆跳动与圆度。

C．同轴度与径向全跳动。

D．轴线对面的垂直度与轴线对面的倾斜度。

E．轴线的直线度与导轨的直线度mm○E则＿＿。

8．某轴Φ10 0-0.015A．被测要素遵守MMC边界。

B．被测要素遵守MMVC边界。

C．当被测要素尺寸为Φ10 mm时，允许形状误差最大可达0．015 mm。

D．当被测要素尺寸为Φ9.985mm时，允许形状误差最大可达0．015 mm。

E．局部实际尺寸应大于等于最小实体尺寸。

9．表面粗糙度代（符）号在图样上应标注在＿＿。

A．可见轮廓线上。

B．尺寸界线上。

C．虚线上。

D．符号尖端从材料外指向被标注表面。

E．符号尖端从材料内指向被标注表面。

二、填空题1．圆柱度和径向全跳动公差带相同点是＿＿，不同点是＿＿。

部门：质量部姓名：得分：形位公差试题一一、选择题（每题5分，共20分）1、以下哪种设备不可以测试工件同心度（）A、卡尺B、二次元C、三次元D、圆度仪2、位置度可用下面哪种设备测量（）A、测高仪B、千分尺C、卡尺 D 、二次元3、平面度可以用以下哪种设备测量（）A、卡尺B、三坐标C、二次元D、粗糙度仪4、圆柱度公差可以同时控制＿＿。

（）A、圆度和直线度。

B、直线度和同轴度。

C 、径向全跳动和圆度。

D 、同轴度和平面度。

二、判断题（每题5分，共50分）1、如果某一圆柱面的径向圆跳动误差为0.015，其圆度误差肯定大于0.015（）2、如果某平面的平面度误差为0.01，其垂直度误差肯定小于0.01（）3、某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。

（）4、某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不大于0．03mm。

（）5、对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。

（）6、圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

（）7、线轮廓度公差带是指包络一系列直径为公差值t 的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。

（）8、若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。

（）9、平行度属于定位公差（）10、平面度属于定向公差（）四、问答题（每题30分，共30分）1 、在表中填写出形位公差各项目的符号，并注明该项目是属于形状公差还是属于位置公差。

项目符号形位公差类别平面度直线度同轴度圆度平行度圆跳动位置度面轮廓度圆柱度全跳动1。

形位公差标注练习题在机械工程领域中，形位公差是一种重要的标注方式，用于规定零件的形状和位置要求。

形位公差要求零件的几何特征在特定的范围内，以确保零件能够正常工作。

本文将提供一些形位公差标注练习题，以帮助读者更好地理解和掌握这一概念。

1. 零件图纸如下图所示，请根据图纸上的标注要求，确定以下特征的形位公差：a) 两个孔的中心线间距离符号和公差；b) 孔的直径符号和公差；c) 斜线与基准面的垂直度符号和公差；d) 斜线的长度符号和公差。

答案分析：a) 中心线间距离的形位公差可以使用符号"A"来表示，公差为0.1mm；b) 孔的直径的形位公差可以使用符号"B"来表示，公差为±0.05mm；c) 斜线与基准面的垂直度的形位公差可以使用符号"C"来表示，公差为0.1mm；d) 斜线的长度的形位公差可以使用符号"D"来表示，公差为±0.2mm。

2. 零件图纸如下图所示，请根据图纸上的标注要求，确定以下特征的形位公差：a) 孔的中心线和基准面直线的距离符号和公差；b) 孔的直径符号和公差；c) 孔的轴线与基准面的平行度符号和公差。

答案分析：a) 孔的中心线和基准面直线的距离的形位公差可以使用符号"E"来表示，公差为±0.1mm；b) 孔的直径的形位公差可以使用符号"B"来表示，公差为±0.05mm；c) 孔的轴线与基准面的平行度的形位公差可以使用符号"F"来表示，公差为0.2mm。

3. 零件图纸如下图所示，请根据图纸上的标注要求，确定以下特征的形位公差：a) 两个孔中心线的位置和基准直线的距离符号和公差；b) 孔的直径符号和公差；c) 孔中心线和基准直线的夹角符号和公差。

答案分析：a) 两个孔中心线的位置和基准直线的距离的形位公差可以使用符号"G"来表示，公差为±0.1mm；b) 孔的直径的形位公差可以使用符号"B"来表示，公差为±0.05mm；c) 孔中心线和基准直线的夹角的形位公差可以使用符号"H"来表示，公差为±0.5°。

形位公差巩固练习题
1、试将下列各项形位公差要求标注在如图1所示的图形上。

01)φ100h圆柱面对φ40H7孔轴线的径向圆跳动公差为0.018mm。

02)φ40H7孔遵循包容要求，圆柱度公差为0.007mm。

03)左右两凸台端面对φ40H7孔轴线的圆跳动公差均为0.012mm。

04)轮毂键槽对称中心面对φ40H7孔轴线的对称度公差为0.02mm。

图1
2、试将下列各项形位公差要求标注在如图2所示的图形上。

01)2×φd轴线对其公共轴线的同轴度公差均为0.02mm。

02)ΦD轴线对2×φd公共轴线的垂直度公差均为0.01/100mm。

03)ΦD轴线对2×φd公共轴线的对称度公差为0.02mm。

3、试将下列各项形位公差要求标注在下图所示的图形上。

01)圆锥面A的圆度公差为0.006mm、圆锥素线的直线度公
差为0.005mm,圆锥面A轴线对φd轴线的同轴度公差为φ
0.01mm。

02)Φd圆柱面的圆柱度公差为0.009mm，φd轴线的直线
度公差为φ0.012mm。

03)右端面B对φd轴线的圆跳动公差为0.01mm。

4、试将下列形位公差要求标注在下图所示的图上。

1)φ30圆柱面对两个φ20轴颈的公共轴线的径向圆跳动公差为
0.015mm。

2)两个φ20轴颈的圆柱度公差为0..01mm。

3)φ30左、右端面对两个φ20轴颈的公共轴线的端面圆跳动公
差为0.02mm。

4)键槽（宽10mm）的中心平面对φ30轴线的对称度公差为
0.015mm。

配合公差和形位公差试题
一、配合公差主要描述的是什么？
A. 零件尺寸的实际偏差
B. 零件形状的实际偏差
C. 零件尺寸和形状的实际偏差
D. 零件尺寸与配合件之间的允许偏差（答案：D）
二、形位公差中的“平行度”是指什么？
A. 零件表面与基准面之间的尺寸差异
B. 零件表面与基准面之间的角度差异
C. 零件表面与基准面之间的平行程度
D. 零件表面与基准面之间的垂直程度（答案：C）
三、以下哪项不属于配合公差的基本类型？
A. 间隙配合
B. 过盈配合
C. 过渡配合
D. 紧密配合（答案：D）
四、形位公差中的“圆度”是用来描述什么的？
A. 圆的直径大小
B. 圆的周长
C. 圆截面的形状精度
D. 圆的半径（答案：C）
五、在配合公差中，“基孔制”是指什么？
A. 以孔的尺寸为基准，轴的尺寸可以有一定偏差
B. 以轴的尺寸为基准，孔的尺寸可以有一定偏差
C. 孔和轴的尺寸都有严格规定，不能有任何偏差
D. 孔和轴的尺寸都可以随意变化（答案：A）
六、形位公差中的“垂直度”是用来控制什么的？
A. 零件表面的平整度
B. 零件表面的倾斜度
C. 零件表面与基准面之间的垂直程度
D. 零件表面的粗糙度（答案：C）
七、以下哪项不是形位公差的主要特点？
A. 控制零件的形状精度
B. 控制零件的位置精度
C. 控制零件的尺寸大小
D. 控制零件的表面精度（答案：C）
八、在配合公差的选择中，主要考虑的因素不包括？
A. 零件的功能要求
B. 零件的加工精度
C. 零件的材料性质
D. 零件的重量（答案：D）。

中形状公差代号标注的含义（按形状公差读法及公差带含义分别说明）图2.13-5 将下列技术要求用代号表注在图2.5上。

（1）Φ20d7圆柱面任一素线的直线度公差为0.05mm。

（或Φ20d７圆柱面任一素线必须位于轴向平面内距离为公差值０.０５mm的两平行直线之间。

）（2）被测Φ４０m７轴线相对于Φ20d7轴线的同轴度公差为Φ０.０１mm。

（或Φ４０m7轴线必须位于直径为公差值０.０１mm，且与Φ２０d７轴线同轴的圆柱面内。

）（3）被测度１０H６槽的两平行平面中任一平面对另一平面的平行度公差为０.０１５mm（或宽１０H６槽两平行平面中任一平面必须位于距离为公差值０.０１５mm，且平行另一平面的两平行平面之间）。

（4）１０H６槽的中心平面对Φ４０m７轴线的对称度公差为０.０１mm。

（或１０H６槽的中心平面必须位于距离位于距离为公差值0.01mm，且直对通过Φ40m7轴线的辅助平面对称配置的两平行平面之间。

）（5）Φ20d7圆柱面的轴线对Φ40m7圆柱右肩面的垂直度公差为Φ0.02mm。

(或Φ20d7圆柱面轴线必须位直径为公差值0.02mm，且垂直于Φ40m7圆柱右肩面的圆柱右肩面的圆柱面内。

)解：见图2.2图2.23-6．说明图2.6中形位公差标注的含义。

解：1）零件的左侧面对基准平面B（右侧面）的平行度公差为0.02mm。

若有平行度误差，则史允许按符号的方向（即从下往上）逐渐减小。

2）零件下表面任一50mm×50mm的正方形面积上，平面度公差为0.。

06mm。

3）槽的中心平面对基准中心平面A（零件左、右两侧面的中心平面）的对称度公差为0.。

01mm，被测要素的尺寸公差与对称度公差遵守最大实体原则。

3-7 试述形位公差带与尺寸公差带的异同点。

答：形位公差带与尺寸公差带的相同点是公差带的公能是相同的。

形位公差带是限制实际要素变动的区域；尺寸公差带是限制实际尺寸变动的区域。

只有零件的实际尺寸或实际要素位于其公差带内，才是合格的，否则是不合格的。

一、判断题〔正确的打√，错误的打X〕1.某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。

（）2.某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。

（）3.对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。

（）4.对称度的被测中心要素和基准中心要素都应视为同一中心要素。

（）5.某实际要素存在形状误差，则一定存在位置误差。

（）mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确6.图样标注中Φ20+定。

（）7.圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

（）8.线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。

（）9.零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02 mm。

这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。

（）10.若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。

（）11.端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。

（）12.端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。

（）13.尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。

（）14.作用尺寸是由局部尺寸和形位误差综合形成的理想边界尺寸。

对一批零件来说，若已知给定的尺寸公差值和形位公差值，则可以分析计算出作用尺寸。

（）15.被测要素处于最小实体尺寸和形位误差为给定公差值时的综合状态，称为最小实体实效状态。

（）16.当包容要求用于单一要素时，被测要素必须遵守最大实体实效边界。

（）17.当最大实体要求应用于被测要素时，则被测要素的尺寸公差可补偿给形状误差，形位误差的最大允许值应小于给定的公差值。

0 0.021
mm，表面粗糙度Ra值不大于0.8μm；
②小端圆柱面的尺寸要求为φ15±0.007mm，素线的直线度为0.001mm,表面 粗糙度Ra值不允许大于1.6μm；
③ 小端圆柱面轴线对大端圆柱面轴线的同轴度公差为0.03mm； ④ 左端面对小端圆柱轴线的圆跳动公差为0.03mm；
(5) 其余表面粗糙度Ra值均不允许大于3.2μm。
C. 6μm D. 12μm
二、选择题
（5）若某圆柱轮廓相对两端中心孔的公共轴线径向圆 跳动量为0.08mm，则圆柱该截面上的圆心对基准 轴线的同心度误差一定（ ）0.08mm，该截面 上的圆度误差一定（ ） 0.08mm 。
A. 小于 B. 等于
C. 大于 D. 不小于
（10） 评定垂直度误差应采用（ ）
A.最小包容区域法 B. 定向的最小包容区域法
C. 三点法
D. 定位的最小包容区域法
1．定位公差包括有
。
A．同轴度 B．平行度 C.对称度 D.位置度
2．定向公差包括有
。
A.平行度 B．平Байду номын сангаас度 C．垂直度 D.倾斜度
3．公差带形状同属干两同心圆柱之间的区域有
。
A.径向全跳动 B．任意方向直线度
C.圆柱度 D．同轴度
12．将下列技术要求标注在图上。
① 两端圆柱尺寸标注为φ15-
0 0.018
mm，圆柱面的圆柱度公差为0.003mm，表面粗糙度Ra 值不允许大于1.6μm;
② 中间大圆柱尺寸为φ20
0.007 0.020
mm,圆柱面对两端小圆柱公共轴线的径向圆跳动公差为0.01mm，表面粗糙度Ra 值不允许大于0.8μm;

公差73、形状和位置公差简称_______________。

74、国家标准规定，形位公差共有_______________个项目。

其中形状公差_______________项。

位置公差_______________项，形状或位置公差_______________项。

75、位置公差分为_______________、_______________和_______________。

76、形状公差代号包括：_______________、_______________、_______________和_______________。

77、基准代号由_______________、_______________、_______________和_______________。

78、构成零件几何特征的_____________为要素。

79、零的几何要素，按存在的状态分为_____________和_____________；按在形位公差中所处的地位分为_____________和_____________；按几何特性分为_____________和_____________。

80、被测要素分为_____________和_____________两种。

81、当被测要素为中心要素时，形位公差代号_____________应与该要素的尺寸线_____________。

82、如果被测实际要素与其_____________能完全重合，表明形状误差为零。

83、用以限制实际要素变动的区域称为_____________。

84、被测实际要素在_____________内（或之间）为合格，反之为不合格。

85、用来确定被测要素的方向或位置的要素称为_____________.86形位公差带由_____________、_____________、_____________和_____________四要素组成。

87、独立原则是图样上给定的_____________与_____________相互无关并分别满足要求的公差原则。

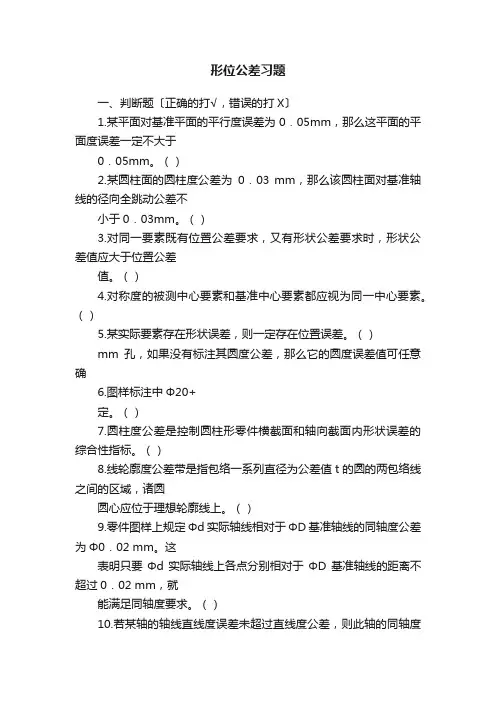

形位公差习题一、判断题〔正确的打√，错误的打X〕1.某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。

（）2.某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。

（）3.对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。

（）4.对称度的被测中心要素和基准中心要素都应视为同一中心要素。

（）5.某实际要素存在形状误差，则一定存在位置误差。

（）mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确6.图样标注中Φ20+定。

（）7.圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

（）8.线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。

（）9.零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02 mm。

这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。

（）10.若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。

（）11.端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。

（）12.端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。

（）13.尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。

（）14.作用尺寸是由局部尺寸和形位误差综合形成的理想边界尺寸。

对一批零件来说，若已知给定的尺寸公差值和形位公差值，则可以分析计算出作用尺寸。

（）15.被测要素处于最小实体尺寸和形位误差为给定公差值时的综合状态，称为最小实体实效状态。

（）16.当包容要求用于单一要素时，被测要素必须遵守最大实体实效边界。

（）17.当最大实体要求应用于被测要素时，则被测要素的尺寸公差可补偿给形状误差，形位误差的最大允许值应小于给定的公差值。

形状和位置公差习题与答案形状和位置公差⼀、基本内容：1、形位公差的标注：被测要素、公差框格、指引线（垂直于框格引出，指向公差带宽度⽅向）、基准（分清轮廓要素和中⼼要素，字母放正，单⼀基准和组合基准）2、公差带的特点（四要素）⼤⼩、⽅向、形状、位置3、公差原则基本概念最⼤、最⼩实体状态和实效状态：（1）最⼤和最⼩实体状态MMC：含有材料量最多的状态。

孔为最⼩极限尺⼨；轴为最⼤极限尺⼨。

LMC：含有材料量最⼩的状态。

孔为最⼤极限尺⼨；轴为最⼩极限尺⼨。

MMS=Dmin；dmaxLMS=Dmax；dmin（2）最⼤实体实效状态最⼤实体实效状态MMVC：是指实际尺⼨达到最⼤实体尺⼨且形位误差达到给定形位公差值时的极限状态。

最⼤实体实效尺⼨MMVS：在实效状态时的边界尺⼨。

A）单⼀要素的实效尺⼨是最⼤实体尺⼨与形状公差的代数和。

对于孔：最⼤实体实效尺⼨MMVSh=最⼩极限尺⼨—形状公差对于轴：最⼤实体实效尺⼨MMVSs=最⼤极限尺⼨+形状公差B）关联要素的实效尺⼨是最⼤实体尺与位置公差的代数和。

对于孔：最⼤实体实效尺⼨MMVSh=最⼩极限尺⼨—位置公差对于轴：最⼤实体实效尺⼨MMVSs=最⼤极限尺⼨+ 位置公差理想边界理想边界是设计时给定的，具有理想形状的极限边界。

（1）最⼤实体边界（MMC边界）当理想边界的尺⼨等于最⼤实体尺⼨时，该理想边界称为最⼤实体边界。

（2）最⼤实体实效边界（MMVC边界）当理想边界尺⼨等于实效尺⼨时，该理想边界称为实效边界。

包容原则（遵守MMC边界）○E（1）定义：要求被测实际要素的任意⼀点，都必须在具有理想形状的包容⾯内，该理想形状的尺⼨为最⼤实体尺⼨。

即当被测要素的局部实际尺⼨处处加⼯到最⼤实体尺⼨时，形位误差为零，具有理想形状。

（2）包容原则的特点A、要素的作⽤尺⼨不得超越最⼤实体尺⼨MMS。

B、实际尺⼨不得超越最⼩实体尺⼨LMS 。

按包容原则要求，图样上只给出尺⼨公差，但这种公差具有双重职能，即综合控制被测要素的实际尺⼨变动量和形状误差的职能。

形位公差练习题一、填空题（每题4分，共20分）1、确定形位公差带的四个要素分别是：方向、、位置、大小；2、一般将形状公差和简称形位公差；3、形位公差带的用以体现形状、位置精度要求的高低；4、在形位公差中，构成零件外形的点、线、面是要素；5、在形位公差中，表示轮廓要素的对称中心的点、线、面是要素。

二、选择题（每题5分，共35分）1、形状公差带是用来限制被测实际要素形状变动的（）；A、区域B、大小C、范围D、位置2、关于任意方向的直线度公差要求，下列说法中错误的是（）；A、公差带形状为圆柱面B、任意方向实质上就是没有方向要求C、此项公差要求常用于回转类零件的轴线D、标注时公差值前加“Φ”3、直线度公差带比平面度公差带要复杂些，主要原因是（）；A、就几何要素讲，线比面要简单B、直线在空间的位置比平面复杂C、被测直线可以是轮廓要素也可以是中心要素，而被测平面只能为轮廓要素D、直线度公差的被测方向比平面度公差多4、圆度公差和圆柱度公差的关系是（）；A、圆度公差可以控制圆柱度误差B、圆柱度公差可以控制圆度误差C、两者可以替代使用D、两者的公差带形状不同，相互独立，没有关系5、关于被测要素，下列说法中正确的是（）；A、零件上给出了形状公差要求的点、线、面，非检测对象B、被测要素是具有几何意义的要素C、被测要素表示组成要素的对称中心的点、线、面D、被测要素也就是指引线箭头指向的点、线、面6、同轴度公差属于（）A、形状公差B、定位公差C、定向公差D、跳动公差7、（）公差的公差带形状是唯一的。

A、直线度B、同轴度C、垂直度D、平行度二、读图题（每空2分，共45分）在下面形位公差标注中，将形位公差的含义填写在下表中。

机械形位公差试题及答案一、单选题（每题2分，共20分）1. 机械加工中，形位公差是指零件的（）。

A. 尺寸精度B. 形状精度C. 位置精度D. 形状和位置精度答案：D2. 形位公差中，直线度是指（）。

A. 直线的直线程度B. 直线的弯曲程度C. 直线的倾斜程度D. 直线的扭曲程度答案：A3. 圆度公差是指（）。

A. 圆的圆周长度B. 圆的直径大小C. 圆的圆心位置D. 圆的圆周上各点到圆心的距离一致性答案：D4. 平行度公差是指（）。

A. 两个平面的平行程度B. 两个平面的垂直程度C. 两个平面的倾斜程度D. 两个平面的接触程度答案：A5. 垂直度公差是指（）。

A. 两个平面的垂直程度B. 两个平面的平行程度C. 两个平面的倾斜程度D. 两个平面的接触程度答案：A6. 同轴度公差是指（）。

A. 两个轴线的平行程度B. 两个轴线的垂直程度C. 两个轴线的倾斜程度D. 两个轴线的同轴程度答案：D7. 倾斜度公差是指（）。

A. 直线的倾斜程度B. 直线的弯曲程度C. 直线的扭曲程度D. 直线的直线程度答案：A8. 位置度公差是指（）。

A. 点的位置精度B. 线的位置精度C. 面的位置精度D. 点、线、面的位置精度答案：D9. 同心度公差是指（）。

A. 两个圆的圆心位置一致性B. 两个圆的直径大小C. 两个圆的圆周长度D. 两个圆的圆周上各点到圆心的距离一致性答案：A10. 跳动公差是指（）。

A. 零件在旋转时的跳动程度B. 零件在旋转时的振动程度C. 零件在旋转时的倾斜程度D. 零件在旋转时的扭曲程度答案：A二、多选题（每题3分，共15分）1. 形位公差包括以下哪些类型？（）A. 直线度B. 圆度C. 平行度D. 垂直度E. 同轴度答案：ABCDE2. 下列哪些是形状公差？（）A. 直线度B. 圆度C. 平行度D. 垂直度E. 同轴度答案：AB3. 下列哪些是位置公差？（）A. 直线度B. 圆度C. 平行度D. 垂直度E. 同轴度答案：CDE三、判断题（每题2分，共10分）1. 形位公差是零件加工中非常重要的参数。

形位公差练习题1、形状和地址公差简称 _______________。

2、国家标准规定，形位公差共有_______________个项目。

其中形状公差 _______________项。

地址公差 _______________项，形状或地址公差 _______________项。

3、地址公差分为 _______________、_______________和_______________。

4 、形状公差代号包括： _______________、 _______________、 _______________和_______________。

综合题1、在表中填写出形位公差各项目的符号，并注明该项目是属于形位公差还是属于地址公差。

项目符号形位公差项目符号形位公差种类种类同轴度圆度圆柱度平行度地址度圆跳动面轮廓度平面度全跳动直线度2、说明图中形位公差代号注明的含义。

3、按以下要求在习题图上标出形位公差代号。

（1）φ 50mm 圆柱面素线的直线度公差值为0.02mm。

（2）φ 30mm 圆柱面的圆柱度公差值为0.05mm。

（3）整个零件的轴线必定位于直径0.04mm 的圆柱面内。

4、说明图中形位公差代号注明的含义（按形位公差读法及公差带含义两种方法说明）。

5、将以下技术要求用代号注明在习题图上。

（1）φ 20d7圆柱面任一素线的直线度公差值为 0.05mm。

（2）φ 40m7 轴线相对于φ 20d7 轴线的同轴度公差值为φ 0.01mm。

（3）φ 10H6槽的两平行平面中任一平面对另一平面的平行度公差值为0.015mm。

（4）φ 10H6槽的中心平面对φ 40m7 轴线的对称度公差值为 0.01mm。

（5）φ 20d7圆柱面的轴线对φ 40m7 圆柱右端面的垂直度公差值为φ 0.02mm。

6、说明形位公差注明的含义。

第四章形状和位置公差答案页码顺序4-1在表中填写出形位公差各项目的符号, 并注明该项目是属于形状公差还是属于位置公差。

解：见表2． 1 （符号略）表 2． 1项目符号形位公差类别项目符号形位公差类别同轴度位置公差圆度形状公差圆柱度形状公差平行度位置公差位置度位置公差平面度形状公差面轮廓度形状公差或位置公差圆跳动位置公差全跳动位置公差直线度形状公差4-2在表中填写出常用的十种公差带形状。

解：见表2． 2。

表2． 2序号公差带形状序号公差带形状1两平行直线6两平行平面2两等距曲线7两等距曲面3两同心圆8一个四棱柱4一个圆9一个圆柱5一个球10两同轴圆柱4-3 ．说明图中形状公差代号标注的含义（按形状公差读法及公差带含义分别说明）。

解：1）φ 60f7 圆柱面的圆柱度公差值为 0。

05mm。

圆柱面必须位于半径差为公差值 0。

05mm 的两同轴圆柱面之间。

2）整个零件的左端面的平面度公差是0。

01mm。

整个零件的左端面必须位于距离为公差值 0。

01mm的两平行平面之间。

3）φ 36h6 圆柱表面上任一素线的直线度公差为0。

01mm。

圆柱表面上任一素线必须位于轴向平面内，距离为公差4）φ 36h6 圆柱表面任一正截面的圆的圆度公差为0。

01 的两平行直线之间。

0。

01mm,在垂直于φ 36h6 轴线的任一正截面上，实际圆必须位于半径差为公差值0。

01mm的两同心圆之间。

4-4按下列要求在图上标出形状公差代号。

（1）Φ50 圆柱面素线的直线度公差为。

（2）Φ30 圆柱面的圆柱度公差为。

（3）整个零件的轴线必须位于直径为mm的圆柱面内。

解：按要求在图上标出形状公差代号图4-5将下列技术要求用代号表注在图上。

（1）Φ20d7 圆柱面任一素线的直线度公差为。

（或Φ 20d７圆柱面任一素线必须位于轴向平面内距离为公差值０ . ０５ mm的两平行直线之间。

）（2）被测Φ４０ m７轴线相对于Φ 20d7 轴线的同轴度公差为Φ０. ０１ mm。

极限第二章形位公差测试题班级姓名分数学号一、选择题（每题 2 分）1．属于形状公差的是（）A．圆柱度B．圆跳动C．同轴度D．平行度2．在图样标明时，当被测因素是（）时，公差框格引导线箭头与尺寸线对齐。

A．轴线B．圆柱面C．圆锥面D．轮廓面3．关于孔和轴，最大实体尺寸是指（）A．孔和轴的最大极限尺寸B．孔和轴的最小极限尺寸C．孔的最大极限尺寸和轴的最小极限尺寸D．孔的最小极限尺寸和轴的最大极限尺寸4．关于径向全跳动公差，以下表达正确的选项是（）A．属于形状公差B．属于定向公差C．属于跳动公差D．属于定位公差5．某孔标明为45H7 E时，表示其对应因素恪守（）要求。

A．最大实体B．最小实体C．独立D．包含6．属于地点公差的有A．圆柱度B．圆度C．同轴度D．平面度7．在图样标明时，公差框格引导线的箭头需与尺寸线对齐的因素是A．中心因素B．轮廓因素C．关系因素D．理想因素8．某公差框格为，表示其对应因素恪守____要求。

A．最大实体B．最小实体C．公差D．包含9．径向圆跳动的被测因素是A．圆柱面B．轴心线或圆柱面C．垂直轴线的任一圆截面D．轴心线10．形位公差带四因素不包含A．形状B．大小C．地点D．精度11．评定地点公差的项目有A．6 项B．14 项C．8 项D．10 项12．形位公差标明时，基准线与尺寸线对齐的因素是A．轮廓因素B．实质因素C．单调因素D．中心因素13．某实质被测轴线有关于基准轴线的近来点距离为，最远点距离为，则该实际被测轴线对基准轴线的同轴度偏差为A．B．C．D．14．图样上给出的形状公差为○M，表示被测因素恪守A．最大实体要求B．包含原则C．最小实体要求D．独立原则15．径向全跳动公差带的形状和公差带的形状同样。

A．同轴度B．圆度C．圆柱度D．地点度16．公差原则是指A．确立公差值大小的原则B．拟订公差与配合标准的原则C．形状公差与地点公差的关系D．尺寸公差与形位公差的关系17．假如某轴一横截面实质轮廓由直径分别为40.05 mm和40.03 mm的两个同心圆包含而形成最小包含地区，则该横截面的圆度偏差为A．B．C．D．18．以下形位公差项目中，一定有基准要求的是A．线轮廓度B．平面度C．圆度D．同轴度19．在图样上标明形位公差要求，当形位公差前方加注时，则被测因素的公差带形状应为A．两齐心圆B．圆形或球形C．两同轴线圆柱面D．圆形或圆柱形20．最大实体尺寸是指A．孔和轴的最大极限尺寸B．孔和轴的最小极限尺寸C．孔的最小极限尺寸和轴的最大极限尺寸D．孔的最大极限尺寸和轴的最小极限尺寸21．轴的直径为30-0.030mm，其轴线直线度公差在图样上标明为0.01Mmm，则直○线度公差的最大值可为A．0.01mm B．0.02mmC．0.03mm D．0.04mm23．属于形状公差的是A．圆柱度B．平行度C．同轴度D．圆跳动24．某公差标明中出现了○L，表示其对应因素恪守要求。
