德尔格麻醉机常见故障的维修处理

工业技术幸福生活指南89幸福生活指南麻醉机的常见故障维修及日常维护保养张 军盐城市第三人民医院设备科 江苏 盐城 224000摘 要：在医院临床治疗体系中，麻醉机是较为常见且重要的医疗设备，然而在临床实践过程中麻醉机往往会出现故障，如果不能及时对其进行处理，就可能会威胁患者的生命安全。

除此之外，无论麻醉机的质量如何，在使用过程中都不可避免的会出现一些故障，只有在其未出现故障之前就合理给予维护保养，才能最大程度的降低故障发生率。

据此，本文对相关问题进行研究，希望能够为后来者的分析提供一定程度上的参考。

关键词：麻醉机；常见故障；日常维护前言在临床医学中麻醉机是应用较为普遍的设备，对患者的治疗效果存在着十分明显的影响，意义重大。

麻醉机主要通过机械回路的具体方式将麻醉药完全送入到患者的肺泡中，在患者体内可以形成麻醉药气体分压，将麻醉药快速的弥散至人体血液内，可达到对患者中枢神经系统产生抑制作用的目的，取得良好的全身麻醉效果，麻醉机出现故障会导致麻醉效果不理想，威胁患者生命安全，所以应关注麻醉机常见故障维修机日常维护保养的问题。

本文分析了这一问题并提出了相关建议，具备现实意义。

1麻醉机的常见故障维修及日常维护保养现状在对整体问题进行研究前，有必要明确麻醉机的常见故障维修及日常维护保养现状。

在我国医学技术水平不断提高的背景下，医疗机构的现代化程度也得到了深化，无论是一体化还是集成化都已经成为了麻醉机的主要发展方向，甚至连智能化方向也必须要完全的包括在其中。

如今很多创新式的麻醉机都已经在临床中得到了应用，其将传统麻醉机与呼吸机的具体功能进行了融合，以处理器为基础，对气体的相关输送量进行检测，如此也就能够为患者提供更加精准的麻醉气体。

这种麻醉机的功能具备集成化的特点，在急救等领域具有十分广泛的应用空间。

在一般情况下，麻醉机都存在着自检系统，对于一些较小的故障能够合理提醒，保证患者安全，但由于麻醉机一体化程度的不断提升，其内在构造也变得越来越精细，对其进行维修具备一定难度，需要有针对性的保证故障维修质量与效率，合理制定日常维护保养方案。

麻醉机常见故障及排除方法一）检测故障的步骤1、先检查各部件的连接是否有问题。

（包括各种管路、储气囊、碱石灰罐、蒸发器等）。

2、检查换向阀、排气阀等转动灵活不灵活。

3、检查流量计性能正常不正常。

4、气路渗漏检查。

（二）维修实例1、换向阀现象：换向阀的手柄转不动。

判断：换向阀芯锈死。

维修：拆下换向阀的手钮及前后板，再小心的拆下阀芯，用细纱纸打磨掉阀芯及阀套的锈迹，再在阀芯及阀套上涂凡士林，按原位置装好，保证其转动灵活。

2、排气阀现象：排气阀手柄转不动。

判断：排气阀阀芯锈死。

维修：拆开排气阀，小心的拆下阀芯，用细砂纸打磨掉阀芯及阀套的锈迹，再在阀芯及阀套上涂凡士林，按原位置装好，保证其转动灵活。

3、快速供氧阀现象：在没有打开流量计的情况下，气体出气口有气流。

判断：快速供氧阀坏。

维修：拆开快速供氧阀，换O型圈或弹簧。

4、流量计现象：O2，N2O比例低于1.5：3.5 判断：齿轮调节装置松动。

维修：将N2O齿轮顶丝松开，使齿轮轴可自由转动，旋转O2、N2O旋钮，使O2、N2O比例为1.5：3.5。

固定O2旋钮，用手转动O2齿轮，使O2齿轮与挡轮卡死，将N2O齿轮顶丝拧紧。

5、N2O安全阀现象：N2O流量计浮子不动。

判断：若流量计没问题，则为N2O安全阀有问题。

维修：拆开N2O安全阀，更换N2O安全阀的膜片。

6、呼吸回路现象：呼吸回路漏气。

判断：将换向阀手钮置于“成人手动”位置，用手堵住Y形接头，打开快速供氧阀开关充气，气道压力应达到3kPa。

若1分钟后，压力下降到0.1kPa，为漏气。

维修：检查各接口，并保证它们的连接良好。

如发现橡胶垫，储气囊，波纹管损坏或老化，更换后再试漏。

7、蒸发器（1）现象：麻醉机周围有药味。

判断：蒸发器注药口和排药口漏药。

维修：检查蒸发器注药口和排药口的密封圈、垫有无损坏。

如有，更换之。

（2）浓度不准现象：蒸发器输出浓度与刻度差别很大。

判断：蒸发器内部故障。

维修：寄回厂家，由厂家维修。

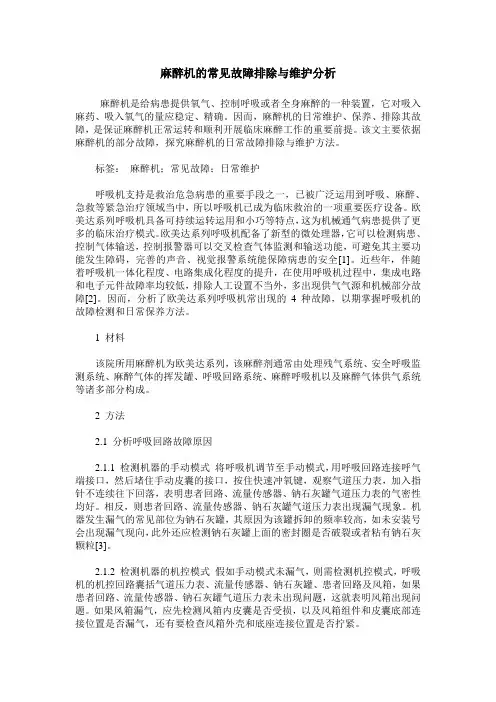

麻醉机的常见故障排除与维护分析麻醉机是给病患提供氧气、控制呼吸或者全身麻醉的一种装置，它对吸入麻药、吸入氧气的量应稳定、精确。

因而，麻醉机的日常维护、保养、排除其故障，是保证麻醉机正常运转和顺利开展临床麻醉工作的重要前提。

该文主要依据麻醉机的部分故障，探究麻醉机的日常故障排除与维护方法。

标签：麻醉机；常见故障；日常维护呼吸机支持是救治危急病患的重要手段之一，已被广泛运用到呼吸、麻醉、急救等紧急治疗领域当中，所以呼吸机已成为临床救治的一项重要医疗设备。

欧美达系列呼吸机具备可持续运转运用和小巧等特点，这为机械通气病患提供了更多的临床治疗模式。

欧美达系列呼吸机配备了新型的微处理器，它可以检测病患、控制气体输送，控制报警器可以交叉检查气体监测和输送功能，可避免其主要功能发生障碍，完善的声音、视觉报警系统能保障病患的安全[1]。

近些年，伴随着呼吸机一体化程度、电路集成化程度的提升，在使用呼吸机过程中，集成电路和电子元件故障率均较低，排除人工设置不当外，多出现供气气源和机械部分故障[2]。

因而，分析了欧美达系列呼吸机常出现的4种故障，以期掌握呼吸机的故障检测和日常保养方法。

1 材料该院所用麻醉机为欧美达系列，该麻醉剂通常由处理残气系统、安全呼吸监测系统、麻醉气体的挥发罐、呼吸回路系统、麻醉呼吸机以及麻醉气体供气系统等诸多部分构成。

2 方法2.1 分析呼吸回路故障原因2.1.1 检测机器的手动模式将呼吸机调节至手动模式，用呼吸回路连接呼气端接口，然后堵住手动皮囊的接口，按住快速冲氧键，观察气道压力表，加入指针不连续往下回落，表明患者回路、流量传感器、钠石灰罐气道压力表的气密性均好。

相反，则患者回路、流量传感器、钠石灰罐气道压力表出现漏气现象。

机器发生漏气的常见部位为钠石灰罐，其原因为该罐拆卸的频率较高，如未安装号会出现漏气现向，此外还应检测钠石灰罐上面的密封圈是否破裂或者粘有钠石灰颗粒[3]。

2.1.2 检测机器的机控模式假如手动模式未漏气，则需检测机控模式，呼吸机的机控回路囊括气道压力表、流量传感器、钠石灰罐、患者回路及风箱，如果患者回路、流量传感器、钠石灰罐气道压力表未出现问题，这就表明风箱出现问题。

2011年第26卷 07期 V OL.26 No.07126OPERATION & GUARANTEE FOR INSTRUMENTS德国Drager 公司生产的Fabius 系列麻醉机具有两个显著特点：其内置式电动电控呼吸机采用滚膜式。

所谓滚模式是用一种薄壁的橡胶筒装在气缸筒和活塞之间，密封是靠橡胶筒。

活塞运动时，橡胶筒像滚膜一样的随活塞运动而不与缸筒之间产生摩擦，橡胶筒可方便取出进行消毒；呼吸回路中设置新鲜气体脱耦阀，实现了新鲜气体隔离，使潮气量输送不受新鲜气体影响。

Fabius 2000型麻醉机经济适用，性能可靠且故障率低。

现总结2例报警故障的检修，仅供参考。

1 故障一1.1 故障现象呼气阀泄漏报警。

机控时呼吸器动作正常，在吸气相呼气阀阀片和吸入阀阀片同时动作，潮气量输出远小于设定值，机器发出声光报警并提示呼气阀泄漏。

1.2 分析与处理在吸气相，呼气阀阀片应处于关闭状态，否则引起呼气阀泄漏报警。

机控时，呼气阀的开启和关闭由PEEP 控制阀控制。

过程如下：打开机器后部中间一块盖板，可看到气体模块，其上有活塞泵、电子PEEP 阀、压力传感器、气容等。

活塞泵出气端经过气容后输出正压控制气，在吸气相，电子PEEP 阀得电吸合，控制气经过电子PEEP 阀后由PEEP/Pmax 控制管加载到PEEP 控制阀上，使PEEP 控制阀关闭，从而阻断呼气回路，由于呼气阀处于PEEP 控制阀之后，呼吸回路中的气流不能到达呼气阀，所以呼气阀关闭；在呼气相，电子PEEP 阀失电，控制气经电子PEEP 阀释放到大气中，PEEP 控制阀开启，当呼气回路中有气流经过呼气阀时，呼气阀开启。

开机检查，首先标定流量传感器，标定OK，排除潮气量显示错误。

再检查PEEP/Pmax 控制管，发现其输出端无控制气。

电子PEEP 阀无任何动作声，其正常时会发出“啪嗒-啪嗒”的动作声音，测电子PEEP 阀空载供电电压，DC 0V 和DC 5V 交替出现，说明控制电路正常。

麻醉机临床使用中的一些问题分析及处理方法1、麻醉呼吸机为什么开机后要过很长一段时间才能启动？麻醉呼吸机开机一般过3~5秒就能起动，过很长一段时间起动，一般是9V的断电报警电池容量不足了。

9V电池一般每年更换一次，如果不到一年容量就大幅下降说明使用上有缺陷。

有些麻醉师习惯手术完毕，麻醉呼吸机不关把电源拉掉，这样就会造成断电报警，耗费电池。

2、麻醉呼吸机流量不足报警，为什么调节流量开关不起作用？这种故障临床上发生比较多，特别发生在成人折叠球换小儿折叠球或小儿折叠球换成人折叠球时，由于折叠球没有装到位就会发生报警消不掉的故障。

为了保证患者的潮气量，麻醉呼吸机一般都设置零光耦，每一个呼吸周期零位光耦都应得到脉冲信号，一次得不到就生产报警。

3、麻醉机监护仪上氧浓度上下去氧浓度传感器也有称为氧电极一般一年加一次电介液。

有些用户不用笑气因此氧传感不装，可到了一年也要失效。

氧传感器装上麻醉机以后还要进行21%定标。

定标是自动的，但是定标时传感器一定要从麻醉机上拆下来，放在空气中。

根据以上要求使用，氧浓度就会正常。

4、麻醉机漏气麻醉机漏气是临床上经常会发生的问题。

这里所讲的漏气麻醉师主要有二个感觉，一个感觉是输出潮气量比没定潮气量低，患者肺不张。

另一个感觉是好象听到机器中有轻微的漏气声，并且氧气耗费大(指用氧气贮气筒供气。

)遇到这种情况可根据图1的方框图从二个方面查，一方面听声音结合用肥皂水测试查麻醉机内部漏气情况，如果内部不漏的话，可以检查回路泄漏情况。

具体方法是取模拟肺壹只，用快速按钮充气至2.0Kpa左右，然后按方框图描述的从五个方面找原因。

5、麻醉呼吸机输出潮气量偏小临床全麻手术中，麻醉师认为根据患者体重计算出来的潮气量是对的，但是监护仪上显示不对，或者患者肺不张，通气不足，碰到这种情况首先要检查流量计开了没有，如果没有新鲜补充气体会产生这种情况。

其次因为麻醉机时间用久了麻醉呼吸机和回路连接管里会有积水，水产生阻力也会产生上述故障。

麻醉机的常见故障维修及日常维护保养研究摘要：麻醉机属于现代医疗设备，主要用于手术室。

麻醉机由多个系统、多个部件组成，需定时维修保养。

但在机体一体化水平持续提升后，各种电子元件以及集成电路的故障发生率下降。

但在外科手术频率日益升高的背景下，必须保证麻醉机性能，做好麻醉机日常维护保养，确定麻醉机可始终稳定运行，最大程度上规避故障发生。

关键词：麻醉机；常见故障；日常维护保养麻醉机属于现代医疗服务中常用的一种医疗设备，承担着为患者提供氧气、全身麻醉等重任。

该仪器可有效控制麻醉药物吸入量以及氧气吸入量，保证取得最佳麻醉效果，保证用药及用氧的均衡性及稳定性，辅助临床救治患者。

若麻醉机发生故障无法正常工作，不仅会导致麻醉工作难以正常进行，甚至会导致患者昏迷或死亡。

为最大化麻醉机的应用价值，明确常见仪器故障并制定有效维修方案，做好仪器日常维护保养，保证仪器性能是非常有必要的[1]。

1.常见故障维修1.1漏气故障及维修漏气属于麻醉机常见故障，主要在仪器内、外部高压气路部位发生。

在高压作用影响下发生的漏气现象会有气流声产生，所以该故障多可及时发现并确定故障部位。

若属于气路管漏气，则需及时进行气路管更换或气路管加固操作，但在维修处理之前必须重点分析气路管的气体高压耐受度。

实际进行漏气问题查找时，可通过手动检测方法及设备自检方法达到查找目的。

若进行手动查找，需充满皮囊气体，用手握住皮囊。

若有漏气现象，压力维持时间多在10秒以内。

若不能维持风向压力，系统频率自行补充新鲜气体或增加气体流量，也代表有漏气发现。

若进行仪器自检，仪器发现漏气现象后，会第一时间发出警报，提醒工作人员[2]。

确定漏气问题存在后，需第一时间进行检修工作。

若因吸收罐密封圈、胶垫磨损或油污导致的漏气现象，需第一时间进行清洗或更换操作；若因拆装操作频繁进行，降低二氧化碳吸收罐密封性导致漏气问题发生，第一时间检查漏气部位，尝试吸收罐重新安装；若因挥发罐、麻醉机不匹配导致的漏气，需及时检查挥发罐是否锁紧，或及时更换匹配挥发罐。

2010年第25卷 08期 V OL.25 No.08128OPERATION & GUARANTEE FOR INSTRUMENTSFabius CE 麻醉机是德国德尔格公司生产的一款电控麻醉机，其设计原理决定了故障的特殊性。

本文就“呼吸器故障”报警的3种情况进行分析，并总结了维修方法。

1 故障一故障现象：膜压偏出正常范围。

分析与维修：电控的呼吸机在工作的时候需要一个由泵产生的膜压作为工作基础。

这个压力值的常规范围是180~220mbar 之间，在维修模式中可以看到这个值。

一般情况下是膜压偏高。

因为在泵的进气口有一个过滤器，如果工作环境达不到标准或者长时间没有对机器进行保养，在工作一段时间后这个过滤器会脏堵，膜压会高于220mbar(有时候到250mbar 时也能正常工作)。

呼吸器没有这个膜压的支持就不会工作。

临时取下过滤器判断，通常膜压值会恢复正常，比较少见膜压偏低或者不稳。

膜压恒定偏低一般是管道连接问题。

膜压不稳一般都是低压阀下面的密封圈老化泄漏引起的。

2 故障二故障现象：马达不工作。

分析与维修：检查供给呼吸机马达的电压是否正确。

可以从电源支持板（Power Supply PCB，图1中的X1）找到测量端口。

它的2脚就是供给马达的28V 电源端口。

如果没有这个电压，再测量如图3所示的1~2脚，看看有无1 CPU 模块；2 EPROM 图 1 驱动板结构图1 电源模块；2 滤波保护器；3 变压器；4 控制面板5 中央调节器；6 驱动板；7 显示屏；8 主板9 可充电电池；10～11 压力传感器图 2 控制箱结构图德尔格Ｆａｂｉｕｓ　ＣＥ麻醉机呼吸器故障分析与维修Failure Analysis and Troubleshooting of Drager Fabius CE Anesthesia System[摘 要] 本文介绍了德尔格Fabius CE麻醉机有关呼吸器的三种常见报警故障的分析及解决办法。

Drger麻醉机及呼吸机的运行及维修严颖机;何业闪【摘要】The anaesthesia machine is used to anaesthetize patients thus reducing the pains of patients in the operation course, which is a kind of equipment that provides oxygen for patients and helps patient's breathing. Drger anaesthesia ma-chine is a kind of anaesthesia equipment widely used, this kind of equipment has a strong oxygen delivery capacity, and can accurately control the anaesthesia concentration, and the anaesthesi machine system also includes the anaesthesia machine, in other words, both the breathing machine and anaesthesia machine belong to the common medical equipment, and it is of practical significance to doing a good job in equipment maintenance work because the anaesthesia and breathing equipment has a direct relationship with the life security of patients. The paper briefly summarizes the maintenance of Drger anaesthet-ic and respiratory equipment and puts forwards the corresponding prevention measures.%麻醉机主要是用来麻醉患者，减少患者手术过程中的疼痛感，是一种可以为患者提供氧气，或者辅助患者呼吸的设备。
