Drager麻醉机的常见故障及维修

工业技术幸福生活指南89幸福生活指南麻醉机的常见故障维修及日常维护保养张 军盐城市第三人民医院设备科 江苏 盐城 224000摘 要：在医院临床治疗体系中，麻醉机是较为常见且重要的医疗设备，然而在临床实践过程中麻醉机往往会出现故障，如果不能及时对其进行处理，就可能会威胁患者的生命安全。

除此之外，无论麻醉机的质量如何，在使用过程中都不可避免的会出现一些故障，只有在其未出现故障之前就合理给予维护保养，才能最大程度的降低故障发生率。

据此，本文对相关问题进行研究，希望能够为后来者的分析提供一定程度上的参考。

关键词：麻醉机；常见故障；日常维护前言在临床医学中麻醉机是应用较为普遍的设备，对患者的治疗效果存在着十分明显的影响，意义重大。

麻醉机主要通过机械回路的具体方式将麻醉药完全送入到患者的肺泡中，在患者体内可以形成麻醉药气体分压，将麻醉药快速的弥散至人体血液内，可达到对患者中枢神经系统产生抑制作用的目的，取得良好的全身麻醉效果，麻醉机出现故障会导致麻醉效果不理想，威胁患者生命安全，所以应关注麻醉机常见故障维修机日常维护保养的问题。

本文分析了这一问题并提出了相关建议，具备现实意义。

1麻醉机的常见故障维修及日常维护保养现状在对整体问题进行研究前，有必要明确麻醉机的常见故障维修及日常维护保养现状。

在我国医学技术水平不断提高的背景下，医疗机构的现代化程度也得到了深化，无论是一体化还是集成化都已经成为了麻醉机的主要发展方向，甚至连智能化方向也必须要完全的包括在其中。

如今很多创新式的麻醉机都已经在临床中得到了应用，其将传统麻醉机与呼吸机的具体功能进行了融合，以处理器为基础，对气体的相关输送量进行检测，如此也就能够为患者提供更加精准的麻醉气体。

这种麻醉机的功能具备集成化的特点，在急救等领域具有十分广泛的应用空间。

在一般情况下，麻醉机都存在着自检系统，对于一些较小的故障能够合理提醒，保证患者安全，但由于麻醉机一体化程度的不断提升，其内在构造也变得越来越精细，对其进行维修具备一定难度，需要有针对性的保证故障维修质量与效率，合理制定日常维护保养方案。

欧美达麻醉机故障检修4例欧美达麻醉机是临床麻醉科常用的一种设备，具有麻醉操作简单、功能全面等优点，受到了广大医务人员的青睐。

在长时间的使用中，由于各种原因，麻醉机也会出现一些故障。

本文将结合实际案例，对欧美达麻醉机的故障检修进行分析和总结，希望对临床麻醉科的医务人员有所帮助。

一、呼吸器漏气案例描述：某医院使用的欧美达麻醉机出现了呼吸器漏气的故障，导致呼吸气道无法维持正常的通气和吸气。

故障原因：导致呼吸器漏气的原因可能有多种，如呼吸器连接处松动、呼吸器密封圈老化损坏、呼吸器管道堵塞等。

解决方法：检查呼吸器连接处是否松动，如果松动则重新拧紧连接。

检查呼吸器密封圈是否老化损坏，如果有需要更换密封圈。

检查呼吸器管道是否堵塞，清洁管道并确保畅通。

二、气囊漏气故障原因：气囊漏气的原因可能是气囊本身材质老化或损坏，气囊接口处连接不严密等。

解决方法：检查气囊本身是否有损坏，如有需要更换气囊。

检查气囊接口处是否连接紧密，如果不紧密需要重新连接。

三、气道压力异常故障原因：气道压力异常的原因可能是气道管路连接不良、气道传感器故障、气道阻塞等。

解决方法：检查气道管路连接是否良好，如果不良好需要重新连接。

检查气道传感器是否正常工作，如有故障需要更换传感器。

检查气道是否有阻塞，如有清除阻塞物。

四、麻醉机启动失败故障原因：麻醉机启动失败的原因可能是电源故障、控制面板故障、线路连接异常等。

总结：通过以上实际案例的分析和总结，我们可以看出欧美达麻醉机故障的原因多种多样，需要医务人员具有一定的故障诊断和检修能力。

在日常使用中，要注意定期对麻醉机进行检查和维护，及时发现和解决故障，确保麻醉机的安全和可靠使用。

也需要加强对医务人员的培训和技能提升，提高对麻醉机故障的诊断和处理能力，确保临床麻醉工作的顺利进行。

麻醉机常见故障及排除方法一）检测故障的步骤1、先检查各部件的连接是否有问题。

（包括各种管路、储气囊、碱石灰罐、蒸发器等）。

2、检查换向阀、排气阀等转动灵活不灵活。

3、检查流量计性能正常不正常。

4、气路渗漏检查。

（二）维修实例1、换向阀现象：换向阀的手柄转不动。

判断：换向阀芯锈死。

维修：拆下换向阀的手钮及前后板，再小心的拆下阀芯，用细纱纸打磨掉阀芯及阀套的锈迹，再在阀芯及阀套上涂凡士林，按原位置装好，保证其转动灵活。

2、排气阀现象：排气阀手柄转不动。

判断：排气阀阀芯锈死。

维修：拆开排气阀，小心的拆下阀芯，用细砂纸打磨掉阀芯及阀套的锈迹，再在阀芯及阀套上涂凡士林，按原位置装好，保证其转动灵活。

3、快速供氧阀现象：在没有打开流量计的情况下，气体出气口有气流。

判断：快速供氧阀坏。

维修：拆开快速供氧阀，换O型圈或弹簧。

4、流量计现象：O2，N2O比例低于1.5：3.5 判断：齿轮调节装置松动。

维修：将N2O齿轮顶丝松开，使齿轮轴可自由转动，旋转O2、N2O旋钮，使O2、N2O比例为1.5：3.5。

固定O2旋钮，用手转动O2齿轮，使O2齿轮与挡轮卡死，将N2O齿轮顶丝拧紧。

5、N2O安全阀现象：N2O流量计浮子不动。

判断：若流量计没问题，则为N2O安全阀有问题。

维修：拆开N2O安全阀，更换N2O安全阀的膜片。

6、呼吸回路现象：呼吸回路漏气。

判断：将换向阀手钮置于“成人手动”位置，用手堵住Y形接头，打开快速供氧阀开关充气，气道压力应达到3kPa。

若1分钟后，压力下降到0.1kPa，为漏气。

维修：检查各接口，并保证它们的连接良好。

如发现橡胶垫，储气囊，波纹管损坏或老化，更换后再试漏。

7、蒸发器（1）现象：麻醉机周围有药味。

判断：蒸发器注药口和排药口漏药。

维修：检查蒸发器注药口和排药口的密封圈、垫有无损坏。

如有，更换之。

（2）浓度不准现象：蒸发器输出浓度与刻度差别很大。

判断：蒸发器内部故障。

维修：寄回厂家，由厂家维修。

2010年第25卷 08期 V OL.25 No.08128OPERATION & GUARANTEE FOR INSTRUMENTSFabius CE 麻醉机是德国德尔格公司生产的一款电控麻醉机，其设计原理决定了故障的特殊性。

本文就“呼吸器故障”报警的3种情况进行分析，并总结了维修方法。

1 故障一故障现象：膜压偏出正常范围。

分析与维修：电控的呼吸机在工作的时候需要一个由泵产生的膜压作为工作基础。

这个压力值的常规范围是180~220mbar 之间，在维修模式中可以看到这个值。

一般情况下是膜压偏高。

因为在泵的进气口有一个过滤器，如果工作环境达不到标准或者长时间没有对机器进行保养，在工作一段时间后这个过滤器会脏堵，膜压会高于220mbar(有时候到250mbar 时也能正常工作)。

呼吸器没有这个膜压的支持就不会工作。

临时取下过滤器判断，通常膜压值会恢复正常，比较少见膜压偏低或者不稳。

膜压恒定偏低一般是管道连接问题。

膜压不稳一般都是低压阀下面的密封圈老化泄漏引起的。

2 故障二故障现象：马达不工作。

分析与维修：检查供给呼吸机马达的电压是否正确。

可以从电源支持板（Power Supply PCB，图1中的X1）找到测量端口。

它的2脚就是供给马达的28V 电源端口。

如果没有这个电压，再测量如图3所示的1~2脚，看看有无1 CPU 模块；2 EPROM 图 1 驱动板结构图1 电源模块；2 滤波保护器；3 变压器；4 控制面板5 中央调节器；6 驱动板；7 显示屏；8 主板9 可充电电池；10～11 压力传感器图 2 控制箱结构图德尔格Ｆａｂｉｕｓ　ＣＥ麻醉机呼吸器故障分析与维修Failure Analysis and Troubleshooting of Drager Fabius CE Anesthesia System[摘 要] 本文介绍了德尔格Fabius CE麻醉机有关呼吸器的三种常见报警故障的分析及解决办法。

麻醉机在现代医学治疗中占据着重要的地位，能很好地缓解患者的疼痛。

随着时代的发展，麻醉机的系统逐渐从气动控制转变成电动电控，整体性能更稳定、操作更简单、界面更清晰。

为了更好地保证麻醉机的正常使用并提高使用率，需要掌握其相关的日常维修和保养。

麻醉机作为麻醉器械，能够将麻醉剂和氧气混合输出给患者，同时对患者呼出的二氧化碳进行处理，进而完成患者的全身麻醉[1]。

当前，麻醉机的功能逐渐完善，正朝着标准化、系统化、智能化的方向发展。

其主要特点包括：（1）模块控制和报警功能；（2）完善的呼吸器；（3）精度高；（4）电子监视仪；（5）独特的排气装置。

由于我国国内厂家对麻醉机的研究起步较晚，市场占有率较低，无法满足国内医院的需求。

国外对麻醉机的使用和研发已经非常成熟，生产的厂家比较多，且在我国保有量高，如德国的Drager Fabius、美国GE公司Ohmeda等[2]。

基于麻醉机的维修故障等问题，首先，从Drager Fabius麻醉机的结构着手，介绍其工作原理；其次，对日常维修过程中遇到的故障案例进行详细阐述，并给出了解决措施；最后，对平时的维修管理提出建议，为麻醉机的研究提供参考。

1 麻醉机的结构和工作原理 1.1 麻醉机的结构 Drager Fabius麻醉机在现代医院中经常使用，不仅能够通过人体的肺部吸入麻醉药，有效抑制神经系统的作用，同时还能向患者提供氧气。

麻醉机通常由4个部分组成：机架、回路系统、呼吸机、监视系统。

系统结构见图1。

从结构上讲（图2），供气的装置包括气源、压缩气筒、指示系统、压力调节器等；呼吸回路主要是由不同的螺纹管、气囊等组成；清除装置主要包括尾气收集装置和排出装置等[3]。

另外麻醉机采用的是滚膜皮碗设计和电动电控设计。

皮碗能够有效的拆装和消毒，电动的设计可以使麻醉机随时补充气体，保证患者的需要。

1.2 麻醉机的工作原理当麻醉机正常工作时，输送给患者的气体包括氧气、空气以及N2O，且在使用时都已经过降压，再通过麻醉机呼吸管路的阀门进行控制，吸入氧气和麻醉剂，呼出二氧化碳。

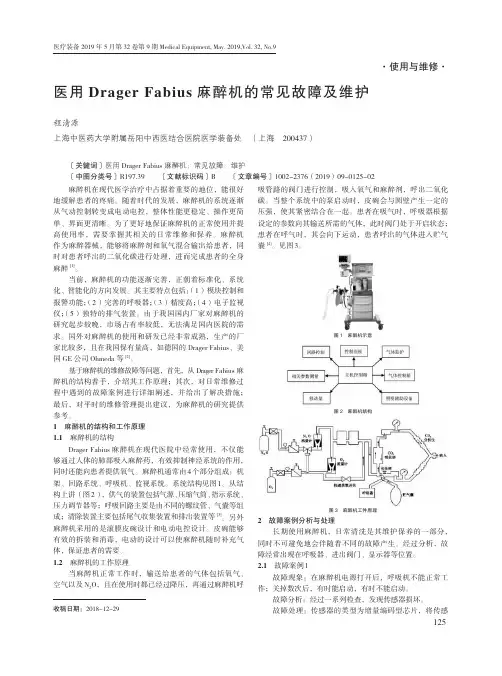

Drager Fabius麻醉机的维修案例分析发布时间：2022-07-13T06:06:55.548Z 来源：《科学与技术》2022年第3月第5期作者：罗刚[导读] 我国医疗水平随着科学技术水平的不断进步而升高，居民健康观念的转变，越来越多的人关注起了健康管理罗刚复旦大学附属中山医院厦门医院福建厦门 361000摘要：我国医疗水平随着科学技术水平的不断进步而升高，居民健康观念的转变，越来越多的人关注起了健康管理。

Drager?Fabius麻醉机由于具备较好的供氧效果，能够对麻醉的浓度进行准确的控制等多种优势被广泛的应用在了疾病治疗中。

本次研究深入的分析了Drager?Fabius麻醉机的故障以及维修措施。

关键词：Drager?Fabius麻醉机；故障分析；维修措施随着我国医疗体制的逐步改革，现代化医疗背景下，对患者实施急救治疗的过程中，麻醉机发挥着极其重要的作用。

在应用麻醉机的过程中，麻醉机通过抑制患者的中枢神经系统，通过机械回流发挥出相应的麻醉效果。

为了能够对患者在治疗过程中麻醉药物浓度的剂量进行准确的控制，同时保证操作的便捷性，Drager?Fabius麻醉机的应用更加符合了临床治疗的需求。

随着Drager?Fabius麻醉机应用的广泛性，为了保证临床治疗的安全性和可靠性，就要对其出现的故障进行详细的分析，提出有效的维修措施，也就成了各医疗机构医疗设备管理及维护工作的主要内容。

1、Drager?Fabius麻醉机简介Drager?Fabius麻醉机由德国德尔格公司生产，在2016年被投入临床使用，其使用更加方便，设计更加紧凑，尤其适用于低流量麻醉中，通过采样气体回收、S-ORC阀、新型挥发罐以及全面的报警系统，对麻醉药物的浓度进行了准确的控制，由于其使用的为新鲜气体隔离系统，因此麻醉的过程中潮气量的输送不会再受到新鲜气流的影响，为患者的抢救工作提供了可靠的保障。

在具体应用的过程中，Drager?Fabius麻醉机利用机体正常呼吸吸入一定量的气体，通过这部分气体向机体内输送麻醉药物，通过血液将麻醉药物输送至各气管中，抑制患者的中枢神经系统，促使患者失去知觉，达到麻醉的效果。

德尔格麻醉机三种故障及维修方法更新时间：2014-07-09 08:49:04 点击次数：123关于德尔格麻醉机维修的三种方法：故障现象一：呼吸器工作正常，但无潮气量输出，例如潮气量设置60OmL时无呼出潮气量。

故障维修：由于fabius列麻醉机均具有自检功能，在待机状态时，进行开机前的自检，首先连接好完整的呼吸回路，检测无泄漏时，接通控制箱，在menu选单下，选择eonfiqm-ation配置选择中的keycode 将数字选择至112时确认，会出现一个选单。

在此选单中选择nlon+vent模式，然后进行PEEP阀的标定，整个标定大约需耗时3~5min，若标定完成后无ok信息提示时，证明PEEP阀部分故障，需进行更换或维修。

进行维修PEEP阀时，先打开机器后盖，在负压板上找到电子PEEP 阀，将PEEP阀取下，检测PEEP 阀上的匹配电阻(50-60Ω)是否损坏，若损坏请更换一适当电阻，将PEEP 阀重新装入电路板后开机调试。

若上述维修无法令PEEP阀恢复到正常工作状态，需联系售后进行更换。

故障现象二：呼吸器工作异常，呼吸机活塞只在马达传动杆的推动下作小幅往返运动，潮气量远小于设定值。

例如潮气量设为600mL时，输出只有100-200mL。

故障维修：在维修模式下（在menu选单下，选择eorrfiquration配置选择中的keyeode将数字选择至1时确认，然后按下主屏幕按键出现一个界面），检测其中负压泵的负压值（正常值为180~220mba），若泵压值远小于正常值，则为负压泵出现故障，无法为呼吸器提供正常的工作状态。

此时打开后盖，检查负压泵外部是否过脏，用干净棉布清洁外部后，打开负压泵体，检查内部活塞是否破损，以便及时更换活塞或负压泵，如无破损请清洁活塞后重新安装好负压泵，在开机调试状态下，调动负压泵泵头的调压旋钮，将负压值调至180mba左右，此时呼吸器将恢复正常工作，故障排除。

若泵压值在正常范围内，则可以排除是泵的问题，应对麻醉机的呼吸器部分进行检查。

收稿日期：2011－05－27德尔格麻醉机常见故障维修张展明（深圳市人民医院设备科，广东深圳518020）〔中图分类号〕TH777〔文献标识码〕B〔文章编号〕1002－2376（2011）08－0071－01麻醉机在手术中是给病人提供精确的麻药浓度、潮气量、呼吸频率等并监测患者各种基础参数的高端仪器，随着医学工程技术的飞速发展，麻醉机也从早期较简单的气动气控发展到较精密的电动电控。

我院共有二十多台各种Darger麻醉机，使用1 15年不等。

Darger麻醉机性能稳定、操作简单深受麻醉师的喜爱，但也存在维修费用高及配件周期长等问题。

为此，工程师平时认真积累维修技能就显得极为重要了，以下浅淡德尔格麻醉机常见故障的维修过程，与供同行参考。

故障一：呼吸机不工作，出现报警“呼吸机失败”。

此类故障在Fabius Gs、Tiro等电动电控机型中很常见，同时按下待机、菜单页和确认旋钮三键，进入维修模式，可看到故障代码“45”并显示MEMBRANE PRES HIGHT（负压高），PPump为260mbar。

开机在机控工作时会听到负压泵负荷很重，声音沉闷，这是因为负压泵在对滚膜与气缸间抽负压时机器监测的压力值超过正常范围（170 230mbar），此时机器会自动切断呼吸机电源并显示“呼吸机失败”报警。

打开机器后盖发现与负压泵相连的白色空气细菌过滤器发黑，明显堵塞，更换新的过滤器，开机，在维修模式下按Pump CAL校正后，负压值为206mbar，问题解决。

也有负压泵、压力传感器工作不正常引起的个案。

工作时负压泵发出异响，负压值只有120mbar，拆开泵体发现活塞瓣膜一个边角出现缺损，有一个小裂口漏气，用强力胶修补后，重新装好负压泵，在开机调试模式下，调节负压泵头的旋钮，将负压值调至200mbar左右。

至此，呼吸器工作正常，故障排除。

故障二：机控时，马达发出异响，直至冲顶停机。

Fabuis系列机都是电动电控麻醉机，采用了E—Vent活塞式呼吸机技术，无需气体驱动。

麻醉机的常见故障维修及日常维护保养麻醉机的常见故障维修及日常维护保养1. 前言麻醉机在现代医疗领域扮演着重要角色，它为手术过程提供了必要的麻醉效果，确保了患者的安全和舒适。

然而，由于长期使用和特殊工作环境的影响，麻醉机常常会出现一些故障，这可能会对手术过程产生负面影响。

对于麻醉机的常见故障维修和日常维护保养保持高度关注，对于医疗人员而言尤为重要。

2. 麻醉机故障维修2.1 供气系统故障供气系统故障是麻醉机常见的问题之一，它可能导致麻醉剂输送中断或不稳定。

常见的故障包括气压异常、流量计故障和氧气浓度不稳定等。

对于供气系统故障，医疗人员应当首先检查气源是否正常，并检查管路连接是否紧固。

定期检查和校准流量计和浓度监测器也是必要的。

2.2 电气系统故障电气系统故障可能导致麻醉机无法启动或工作不正常。

这些故障可能与电源供应、电缆连接或设备内部电路有关。

在处理电气故障时，医疗人员应当先检查电源和电缆是否良好连接，并查看设备内部的保险丝和电路板是否正常。

对于无法解决的电气故障，应当及时联系专业维修人员进行处理。

2.3 控制系统故障控制系统故障可能导致麻醉机无法正常调节麻醉深度或其他参数。

这些故障可能与控制面板、传感器或通信线路有关。

解决控制系统故障的关键是检查设备控制面板的操作是否正常，并定期校准传感器。

保持通信线路的干燥和清洁也是非常重要的。

3. 麻醉机日常维护保养除了及时处理故障，麻醉机的日常维护保养也是关键所在。

这些保养措施不仅可以降低故障出现的概率，还可以延长麻醉机的使用寿命。

3.1 清洁和消毒麻醉机在使用过程中会接触到患者的呼吸气流和其他生物体，因此定期清洁和消毒是非常重要的。

在进行清洁和消毒时，医疗人员应当使用适当的消毒剂，并遵循相关的操作规程。

注意清洁和消毒麻醉机的各个部件，如气路管道、回收罐和湿度器等。

3.2 定期校准和维护定期校准和维护是保持麻醉机正常运行的关键。

医疗人员应当根据设备厂商提供的操作手册，定期对麻醉机进行校准和维护。

Drager麻醉机常见的故障解析1 负压高报警当仪器出现负压高报警时，要特别注意仪器内负压泵的声音，可以听到负压泵负荷很大，并且声音低沉。

这时，打开仪器盖后，看到负压泵上接着一个白色的空气过滤器，过滤器发黑，证明空气过滤器已堵塞，更换空气过滤器，故障排除。

2 呼吸器马达冲顶当仪器出现此故障时，显示屏上出现器件出错。

马达冲顶，说明马达转速失控，怀疑马达测速电路故障。

这时，可以将呼吸器外罩打开，可以看到，马达下部带有一测速光栅和一个光电感受器，打开机器观察，光电器件的发光管是否有红光，无则损坏，更换光栅和光电器件，仪器恢复正常。

3 呼吸器马达无动作\r此故障出现时，显示屏也显示器件出错。

一般来说，马达无动作是马达冲顶造成的，所以应先按上述更换测速传感器件，避免马达再次冲顶。

马达无动作，一般有两种情况，一是马达冲顶时，马达丝杆卡住，马达无法动作，此故障比较好判断，用手扳动呼吸器囊，扳不动则马达卡死。

这时可以拆开马达，重新组装马达丝杆。

二是由于马达连续冲顶，造成内部驱动电路损坏，此时可以测量马达驱动电压，如无电压，则内部电路损坏，马达驱动电路上有四只大功率三极管，通过控制三极管的通断来控制马达的运转。

经测量有两只三极管断路，更换同型号三极管后，开机实验，马达工作正常。

【注意事项】大家在用药的时候，药物说明书里面有三种标识，一般要注意一下：1.第一种就是禁用，就是绝对禁止使用。

2.第二种就是慎用，就是药物可以使用，但是要密切关注患者口服药以后的情况，一旦有不良反应发生，需要马上停止使用。

3.第三种就是忌用，就是说明药物在此类人群中有明确的不良反应，应该是由医生根据病情给出用药建议。

如果一定需要这种药物，就可以联合其他的能减轻不良反应的药物一起服用。

大家以后在服用药物的时候，多留意说明书，留意注意事项，避免不良反应的发生。

本文到此结束，谢谢大家!。

欧美达麻醉机故障检修4例
欧美达麻醉机是一种常用的医疗设备，用于给患者进行全身麻醉。

像所有的机器一样，欧美达麻醉机也可能发生故障。

在本文中，我们将介绍四个常见的欧美达麻醉机故障，并
提供了相应的解决方法。

故障一：麻醉机无法启动
解决方法：首先检查麻醉机的电源是否正常，确保电源线是否连接牢固。

如果电源没
有问题，可以尝试按下麻醉机上的重置按钮，看是否可以重新启动。

如果问题仍然存在，
建议联系售后服务人员进行维修。

故障二：麻醉机温度过高
解决方法：检查麻醉机内部的散热风扇是否正常运转，如果风扇存在异常，可以尝试
清洁风扇或更换风扇。

还可以检查麻醉机周围是否有遮挡物，阻碍了空气的流通。

如果问
题依然存在，建议联系专业技术人员进行维修。

故障四：麻醉机不停报警
解决方法：首先查看麻醉机的报警信息，根据报警信息找出具体的问题所在。

如果是
气路压力低于设定值的报警，可以检查气路连接是否牢固，气源是否正常。

如果是氧浓度
低的报警，可以检查氧气供应是否正常。

根据具体的报警信息来进行相应的处理。

如果问
题无法解决，建议联系专业技术人员。

对于欧美达麻醉机的故障检修，首先要进行正确的故障判断，确定故障所在。

然后根
据具体的故障情况，采取相应的解决方法。

如果无法解决问题，建议联系售后服务人员或
专业技术人员进行维修。

在平时的使用中，还要经常保养麻醉机，定期进行清洁和检查，
以预防故障的发生。
