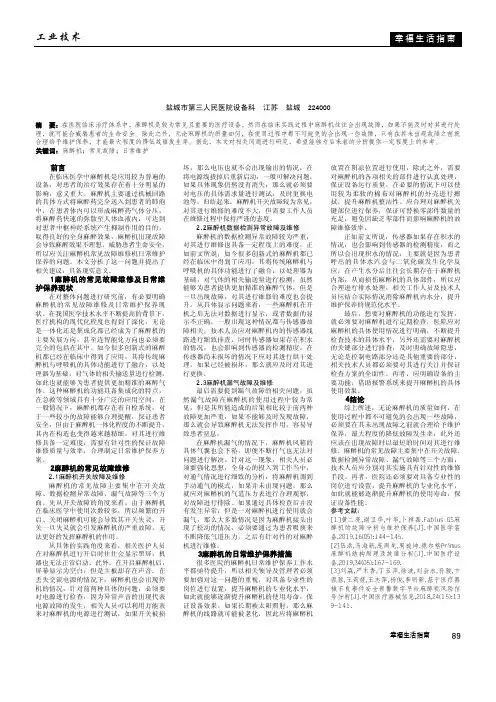

工业技术幸福生活指南89幸福生活指南麻醉机的常见故障维修及日常维护保养张 军盐城市第三人民医院设备科 江苏 盐城 224000摘 要：在医院临床治疗体系中，麻醉机是较为常见且重要的医疗设备，然而在临床实践过程中麻醉机往往会出现故障，如果不能及时对其进行处理，就可能会威胁患者的生命安全。

除此之外，无论麻醉机的质量如何，在使用过程中都不可避免的会出现一些故障，只有在其未出现故障之前就合理给予维护保养，才能最大程度的降低故障发生率。

据此，本文对相关问题进行研究，希望能够为后来者的分析提供一定程度上的参考。

关键词：麻醉机；常见故障；日常维护前言在临床医学中麻醉机是应用较为普遍的设备，对患者的治疗效果存在着十分明显的影响，意义重大。

麻醉机主要通过机械回路的具体方式将麻醉药完全送入到患者的肺泡中，在患者体内可以形成麻醉药气体分压，将麻醉药快速的弥散至人体血液内，可达到对患者中枢神经系统产生抑制作用的目的，取得良好的全身麻醉效果，麻醉机出现故障会导致麻醉效果不理想，威胁患者生命安全，所以应关注麻醉机常见故障维修机日常维护保养的问题。

本文分析了这一问题并提出了相关建议，具备现实意义。

1麻醉机的常见故障维修及日常维护保养现状在对整体问题进行研究前，有必要明确麻醉机的常见故障维修及日常维护保养现状。

在我国医学技术水平不断提高的背景下，医疗机构的现代化程度也得到了深化，无论是一体化还是集成化都已经成为了麻醉机的主要发展方向，甚至连智能化方向也必须要完全的包括在其中。

如今很多创新式的麻醉机都已经在临床中得到了应用，其将传统麻醉机与呼吸机的具体功能进行了融合，以处理器为基础，对气体的相关输送量进行检测，如此也就能够为患者提供更加精准的麻醉气体。

这种麻醉机的功能具备集成化的特点，在急救等领域具有十分广泛的应用空间。

在一般情况下，麻醉机都存在着自检系统，对于一些较小的故障能够合理提醒，保证患者安全，但由于麻醉机一体化程度的不断提升，其内在构造也变得越来越精细，对其进行维修具备一定难度，需要有针对性的保证故障维修质量与效率，合理制定日常维护保养方案。

麻醉机常见故障及排除方法一）检测故障的步骤1、先检查各部件的连接是否有问题。

（包括各种管路、储气囊、碱石灰罐、蒸发器等）。

2、检查换向阀、排气阀等转动灵活不灵活。

3、检查流量计性能正常不正常。

4、气路渗漏检查。

（二）维修实例1、换向阀现象：换向阀的手柄转不动。

判断：换向阀芯锈死。

维修：拆下换向阀的手钮及前后板，再小心的拆下阀芯，用细纱纸打磨掉阀芯及阀套的锈迹，再在阀芯及阀套上涂凡士林，按原位置装好，保证其转动灵活。

2、排气阀现象：排气阀手柄转不动。

判断：排气阀阀芯锈死。

维修：拆开排气阀，小心的拆下阀芯，用细砂纸打磨掉阀芯及阀套的锈迹，再在阀芯及阀套上涂凡士林，按原位置装好，保证其转动灵活。

3、快速供氧阀现象：在没有打开流量计的情况下，气体出气口有气流。

判断：快速供氧阀坏。

维修：拆开快速供氧阀，换O型圈或弹簧。

4、流量计现象：O2，N2O比例低于1.5：3.5 判断：齿轮调节装置松动。

维修：将N2O齿轮顶丝松开，使齿轮轴可自由转动，旋转O2、N2O旋钮，使O2、N2O比例为1.5：3.5。

固定O2旋钮，用手转动O2齿轮，使O2齿轮与挡轮卡死，将N2O齿轮顶丝拧紧。

5、N2O安全阀现象：N2O流量计浮子不动。

判断：若流量计没问题，则为N2O安全阀有问题。

维修：拆开N2O安全阀，更换N2O安全阀的膜片。

6、呼吸回路现象：呼吸回路漏气。

判断：将换向阀手钮置于“成人手动”位置，用手堵住Y形接头，打开快速供氧阀开关充气，气道压力应达到3kPa。

若1分钟后，压力下降到0.1kPa，为漏气。

维修：检查各接口，并保证它们的连接良好。

如发现橡胶垫，储气囊，波纹管损坏或老化，更换后再试漏。

7、蒸发器（1）现象：麻醉机周围有药味。

判断：蒸发器注药口和排药口漏药。

维修：检查蒸发器注药口和排药口的密封圈、垫有无损坏。

如有，更换之。

（2）浓度不准现象：蒸发器输出浓度与刻度差别很大。

判断：蒸发器内部故障。

维修：寄回厂家，由厂家维修。

2011年第26卷 07期 V OL.26 No.07126OPERATION & GUARANTEE FOR INSTRUMENTS德国Drager 公司生产的Fabius 系列麻醉机具有两个显著特点：其内置式电动电控呼吸机采用滚膜式。

所谓滚模式是用一种薄壁的橡胶筒装在气缸筒和活塞之间，密封是靠橡胶筒。

活塞运动时，橡胶筒像滚膜一样的随活塞运动而不与缸筒之间产生摩擦，橡胶筒可方便取出进行消毒；呼吸回路中设置新鲜气体脱耦阀，实现了新鲜气体隔离，使潮气量输送不受新鲜气体影响。

Fabius 2000型麻醉机经济适用，性能可靠且故障率低。

现总结2例报警故障的检修，仅供参考。

1 故障一1.1 故障现象呼气阀泄漏报警。

机控时呼吸器动作正常，在吸气相呼气阀阀片和吸入阀阀片同时动作，潮气量输出远小于设定值，机器发出声光报警并提示呼气阀泄漏。

1.2 分析与处理在吸气相，呼气阀阀片应处于关闭状态，否则引起呼气阀泄漏报警。

机控时，呼气阀的开启和关闭由PEEP 控制阀控制。

过程如下：打开机器后部中间一块盖板，可看到气体模块，其上有活塞泵、电子PEEP 阀、压力传感器、气容等。

活塞泵出气端经过气容后输出正压控制气，在吸气相，电子PEEP 阀得电吸合，控制气经过电子PEEP 阀后由PEEP/Pmax 控制管加载到PEEP 控制阀上，使PEEP 控制阀关闭，从而阻断呼气回路，由于呼气阀处于PEEP 控制阀之后，呼吸回路中的气流不能到达呼气阀，所以呼气阀关闭；在呼气相，电子PEEP 阀失电，控制气经电子PEEP 阀释放到大气中，PEEP 控制阀开启，当呼气回路中有气流经过呼气阀时，呼气阀开启。

开机检查，首先标定流量传感器，标定OK，排除潮气量显示错误。

再检查PEEP/Pmax 控制管，发现其输出端无控制气。

电子PEEP 阀无任何动作声，其正常时会发出“啪嗒-啪嗒”的动作声音，测电子PEEP 阀空载供电电压，DC 0V 和DC 5V 交替出现，说明控制电路正常。

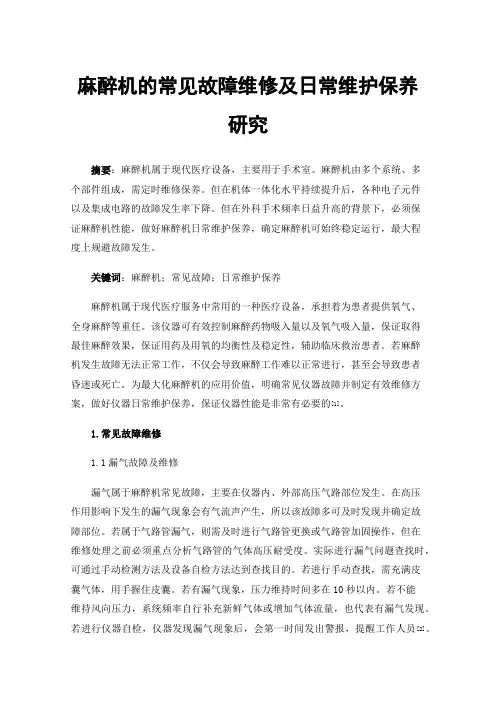

麻醉机的常见故障维修及日常维护保养研究摘要：麻醉机属于现代医疗设备，主要用于手术室。

麻醉机由多个系统、多个部件组成，需定时维修保养。

但在机体一体化水平持续提升后，各种电子元件以及集成电路的故障发生率下降。

但在外科手术频率日益升高的背景下，必须保证麻醉机性能，做好麻醉机日常维护保养，确定麻醉机可始终稳定运行，最大程度上规避故障发生。

关键词：麻醉机；常见故障；日常维护保养麻醉机属于现代医疗服务中常用的一种医疗设备，承担着为患者提供氧气、全身麻醉等重任。

该仪器可有效控制麻醉药物吸入量以及氧气吸入量，保证取得最佳麻醉效果，保证用药及用氧的均衡性及稳定性，辅助临床救治患者。

若麻醉机发生故障无法正常工作，不仅会导致麻醉工作难以正常进行，甚至会导致患者昏迷或死亡。

为最大化麻醉机的应用价值，明确常见仪器故障并制定有效维修方案，做好仪器日常维护保养，保证仪器性能是非常有必要的[1]。

1.常见故障维修1.1漏气故障及维修漏气属于麻醉机常见故障，主要在仪器内、外部高压气路部位发生。

在高压作用影响下发生的漏气现象会有气流声产生，所以该故障多可及时发现并确定故障部位。

若属于气路管漏气，则需及时进行气路管更换或气路管加固操作，但在维修处理之前必须重点分析气路管的气体高压耐受度。

实际进行漏气问题查找时，可通过手动检测方法及设备自检方法达到查找目的。

若进行手动查找，需充满皮囊气体，用手握住皮囊。

若有漏气现象，压力维持时间多在10秒以内。

若不能维持风向压力，系统频率自行补充新鲜气体或增加气体流量，也代表有漏气发现。

若进行仪器自检，仪器发现漏气现象后，会第一时间发出警报，提醒工作人员[2]。

确定漏气问题存在后，需第一时间进行检修工作。

若因吸收罐密封圈、胶垫磨损或油污导致的漏气现象，需第一时间进行清洗或更换操作；若因拆装操作频繁进行，降低二氧化碳吸收罐密封性导致漏气问题发生，第一时间检查漏气部位，尝试吸收罐重新安装；若因挥发罐、麻醉机不匹配导致的漏气，需及时检查挥发罐是否锁紧，或及时更换匹配挥发罐。

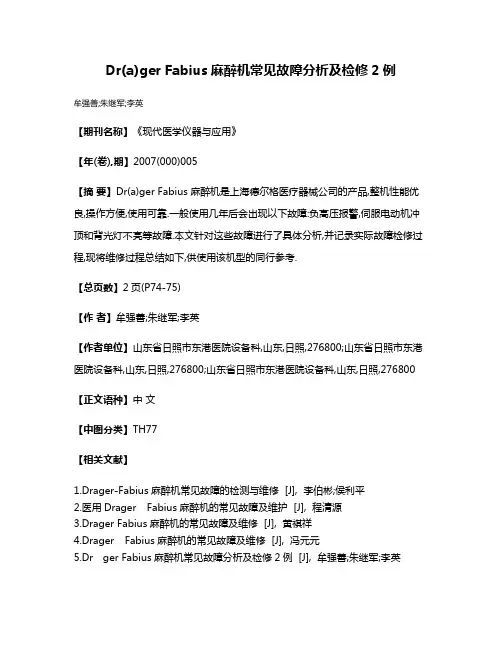

Dr(a)ger Fabius麻醉机常见故障分析及检修2例
牟强善;朱继军;李英
【期刊名称】《现代医学仪器与应用》
【年(卷),期】2007(000)005
【摘要】Dr(a)ger Fabius麻醉机是上海德尔格医疗器械公司的产品,整机性能优良,操作方便,使用可靠.一般使用几年后会出现以下故障:负高压报警,伺服电动机冲顶和背光灯不亮等故障.本文针对这些故障进行了具体分析,并记录实际故障检修过程,现将维修过程总结如下,供使用该机型的同行参考.
【总页数】2页(P74-75)
【作者】牟强善;朱继军;李英
【作者单位】山东省日照市东港医院设备科,山东,日照,276800;山东省日照市东港医院设备科,山东,日照,276800;山东省日照市东港医院设备科,山东,日照,276800【正文语种】中文
【中图分类】TH77
【相关文献】
1.Drager-Fabius麻醉机常见故障的检测与维修 [J], 李伯彬;侯利平
2.医用Drager Fabius麻醉机的常见故障及维护 [J], 程清源
3.Drager Fabius麻醉机的常见故障及维修 [J], 黄祺祥
4.Drager Fabius麻醉机的常见故障及维修 [J], 冯元元
5.Dr ger Fabius麻醉机常见故障分析及检修2例 [J], 牟强善;朱继军;李英
因版权原因，仅展示原文概要，查看原文内容请购买。

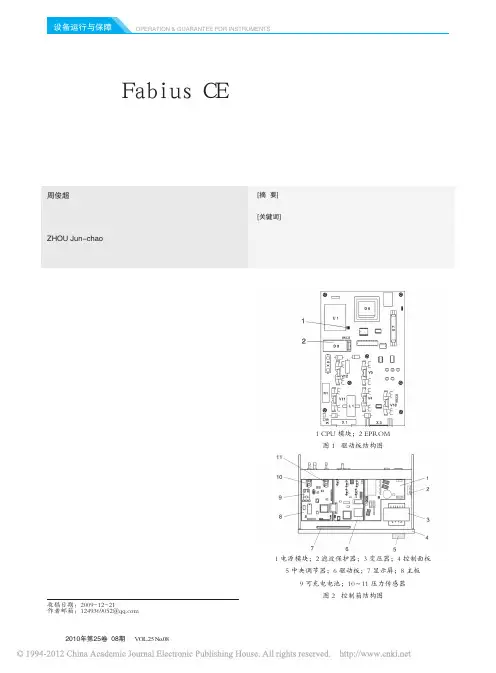

2010年第25卷 08期 V OL.25 No.08128OPERATION & GUARANTEE FOR INSTRUMENTSFabius CE 麻醉机是德国德尔格公司生产的一款电控麻醉机，其设计原理决定了故障的特殊性。

本文就“呼吸器故障”报警的3种情况进行分析，并总结了维修方法。

1 故障一故障现象：膜压偏出正常范围。

分析与维修：电控的呼吸机在工作的时候需要一个由泵产生的膜压作为工作基础。

这个压力值的常规范围是180~220mbar 之间，在维修模式中可以看到这个值。

一般情况下是膜压偏高。

因为在泵的进气口有一个过滤器，如果工作环境达不到标准或者长时间没有对机器进行保养，在工作一段时间后这个过滤器会脏堵，膜压会高于220mbar(有时候到250mbar 时也能正常工作)。

呼吸器没有这个膜压的支持就不会工作。

临时取下过滤器判断，通常膜压值会恢复正常，比较少见膜压偏低或者不稳。

膜压恒定偏低一般是管道连接问题。

膜压不稳一般都是低压阀下面的密封圈老化泄漏引起的。

2 故障二故障现象：马达不工作。

分析与维修：检查供给呼吸机马达的电压是否正确。

可以从电源支持板（Power Supply PCB，图1中的X1）找到测量端口。

它的2脚就是供给马达的28V 电源端口。

如果没有这个电压，再测量如图3所示的1~2脚，看看有无1 CPU 模块；2 EPROM 图 1 驱动板结构图1 电源模块；2 滤波保护器；3 变压器；4 控制面板5 中央调节器；6 驱动板；7 显示屏；8 主板9 可充电电池；10～11 压力传感器图 2 控制箱结构图德尔格Ｆａｂｉｕｓ　ＣＥ麻醉机呼吸器故障分析与维修Failure Analysis and Troubleshooting of Drager Fabius CE Anesthesia System[摘 要] 本文介绍了德尔格Fabius CE麻醉机有关呼吸器的三种常见报警故障的分析及解决办法。

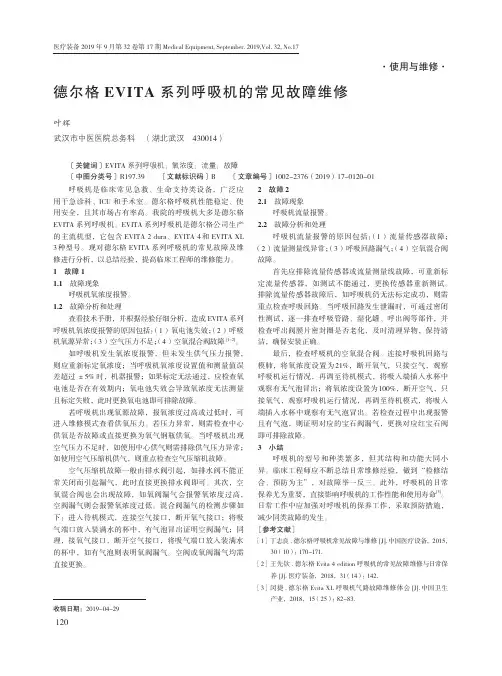

医疗装备 2019年9月第32卷第17期 Medical Equipment, September. 2019,Vol. 32, No.17呼吸机是临床常见急救、生命支持类设备，广泛应用于急诊科、ICU和手术室。

德尔格呼吸机性能稳定、使用安全，且其市场占有率高。

我院的呼吸机大多是德尔格EVITA系列呼吸机。

EVITA系列呼吸机是德尔格公司生产的主流机型，它包含EVITA 2 dura、EVITA 4和 EVITA XL 3种型号。

现对德尔格EVITA系列呼吸机的常见故障及维修进行分析，以总结经验，提高临床工程师的维修能力。

1 故障11.1 故障现象呼吸机氧浓度报警。

1.2 故障分析和处理查看技术手册，并根据经验仔细分析，造成EVITA系列呼吸机氧浓度报警的原因包括：（1）氧电池失效；（2）呼吸机氧源异常；（3）空气压力不足；（4）空氧混合阀故障[1-2]。

如呼吸机发生氧浓度报警，但未发生供气压力报警，则应重新标定氧浓度；当呼吸机氧浓度设置值和测量值误差超过±5%时，机器报警；如果标定无法通过，应检查氧电池是否在有效期内；氧电池失效会导致氧浓度无法测量且标定失败，此时更换氧电池即可排除故障。

若呼吸机出现氧源故障，报氧浓度过高或过低时，可进入维修模式查看供氧压力。

若压力异常，则需检查中心供氧是否故障或直接更换为氧气钢瓶供氧。

当呼吸机出现空气压力不足时，如使用中心供气则需排除供气压力异常；如使用空气压缩机供气，则重点检查空气压缩机故障。

空气压缩机故障一般由排水阀引起，如排水阀不能正常关闭而引起漏气，此时直接更换排水阀即可。

其次，空氧混合阀也会出现故障，如氧阀漏气会报警氧浓度过高，空阀漏气则会报警氧浓度过低。

混合阀漏气的检测步骤如下：进入待机模式，连接空气接口，断开氧气接口；将吸气端口放入装满水的杯中，有气泡冒出证明空阀漏气；同理，接氧气接口，断开空气接口，将吸气端口放入装满水的杯中，如有气泡则表明氧阀漏气。

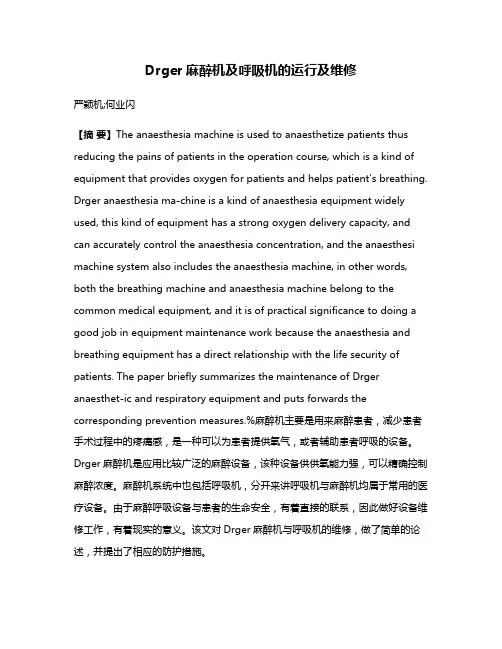

Drger麻醉机及呼吸机的运行及维修严颖机;何业闪【摘要】The anaesthesia machine is used to anaesthetize patients thus reducing the pains of patients in the operation course, which is a kind of equipment that provides oxygen for patients and helps patient's breathing. Drger anaesthesia ma-chine is a kind of anaesthesia equipment widely used, this kind of equipment has a strong oxygen delivery capacity, and can accurately control the anaesthesia concentration, and the anaesthesi machine system also includes the anaesthesia machine, in other words, both the breathing machine and anaesthesia machine belong to the common medical equipment, and it is of practical significance to doing a good job in equipment maintenance work because the anaesthesia and breathing equipment has a direct relationship with the life security of patients. The paper briefly summarizes the maintenance of Drger anaesthet-ic and respiratory equipment and puts forwards the corresponding prevention measures.%麻醉机主要是用来麻醉患者，减少患者手术过程中的疼痛感，是一种可以为患者提供氧气，或者辅助患者呼吸的设备。

维修工程144 ZHONGGUOYIXUEZHUANGBEI黄二亮① 谢卫华① 叶 华① 卜祥磊①[文章编号] 1672-8270(2019)05-0144-02 [中图分类号] R197.39 [文献标识码] BFabius GS麻醉机的故障分析与维护保养DOI: 10.3969/J.ISSN.1672-8270.2019.05.040[关键词] Fabius GS麻醉机；工作原理；故障分析；维护保养①广州市妇女儿童医疗中心设备部 广东 广州 510623作者简介：黄二亮，男，(1984- )，硕士研究生，工程师，从事医疗器械管理工作。

麻醉机是一种混合空气、氧气和麻醉气体辅助医生为患者实施麻醉手术的装置，麻醉机的出现极大促进了外科手术的发展，扩展了外科手术范围和深度。

针对广州市妇女儿童医疗中心应用的Fabius GS麻醉机(德国德尔格公司)常见故障进行分析，同时阐述解决方案和维护保养措施。

1 麻醉机工作原理麻醉机工作原理是通过机械回路经呼吸道将麻醉药送入患者肺泡，形成麻醉药气体分子，弥散到血液后，对中枢神经系统直接发生抑制作用，从而产生全身麻醉效果，与此同时将新鲜氧气送入患者体内[1]。

麻醉机主要由气体供给混合、控制与监测、呼吸回路和残气清除四个系统构成，其基本结构包括呼吸回路(含吸、呼气单向活瓣及手动气囊)、电动电控呼吸机、新鲜气体控制系统、麻醉蒸发罐、麻醉残气清除系统、监测和报警装置及患者回路。

2 麻醉机构成Fabius GS麻醉机由吸气阀及嵌入的氧传感器、压力限制阀上的MAN/SPONT转换扳手、APL阀、气道压力表、挥发麻醉罐、快速充氧阀、新鲜气体流量计、呼吸机、呼吸机控制面板和呼吸机管道，呼吸机模块采用电动电控；其精确度高，回路顺应性小，无需消耗驱动气体，容易控制呼气流速，降低呼气阻力。

此外，新鲜气体阻隔阀在吸气时可阻止新鲜气体进入回路和手动储气囊，机控时须连接手动气囊，潮气量不受新鲜气体影响。

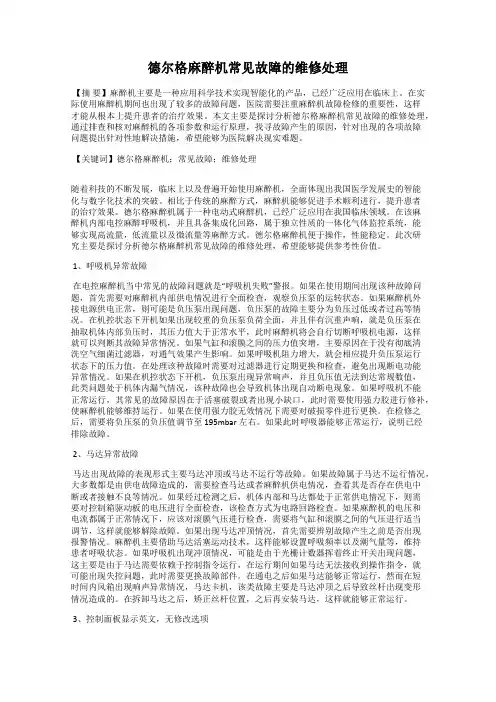

收稿日期：2011－05－27德尔格麻醉机常见故障维修张展明（深圳市人民医院设备科，广东深圳518020）〔中图分类号〕TH777〔文献标识码〕B〔文章编号〕1002－2376（2011）08－0071－01麻醉机在手术中是给病人提供精确的麻药浓度、潮气量、呼吸频率等并监测患者各种基础参数的高端仪器，随着医学工程技术的飞速发展，麻醉机也从早期较简单的气动气控发展到较精密的电动电控。

我院共有二十多台各种Darger麻醉机，使用1 15年不等。

Darger麻醉机性能稳定、操作简单深受麻醉师的喜爱，但也存在维修费用高及配件周期长等问题。

为此，工程师平时认真积累维修技能就显得极为重要了，以下浅淡德尔格麻醉机常见故障的维修过程，与供同行参考。

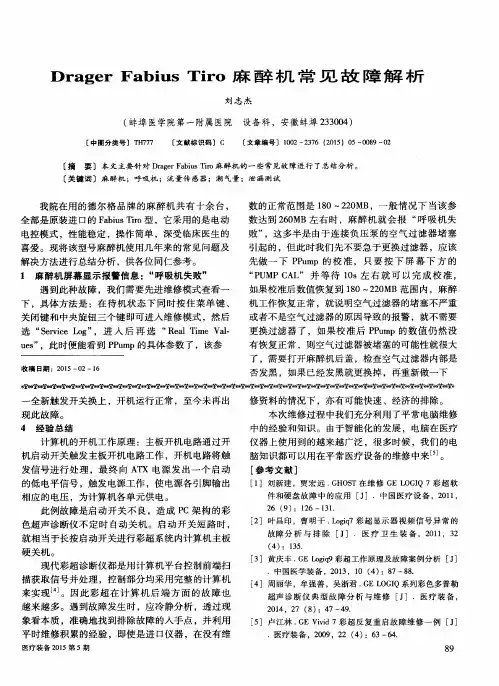

故障一：呼吸机不工作，出现报警“呼吸机失败”。

此类故障在Fabius Gs、Tiro等电动电控机型中很常见，同时按下待机、菜单页和确认旋钮三键，进入维修模式，可看到故障代码“45”并显示MEMBRANE PRES HIGHT（负压高），PPump为260mbar。

开机在机控工作时会听到负压泵负荷很重，声音沉闷，这是因为负压泵在对滚膜与气缸间抽负压时机器监测的压力值超过正常范围（170 230mbar），此时机器会自动切断呼吸机电源并显示“呼吸机失败”报警。

打开机器后盖发现与负压泵相连的白色空气细菌过滤器发黑，明显堵塞，更换新的过滤器，开机，在维修模式下按Pump CAL校正后，负压值为206mbar，问题解决。

也有负压泵、压力传感器工作不正常引起的个案。

工作时负压泵发出异响，负压值只有120mbar，拆开泵体发现活塞瓣膜一个边角出现缺损，有一个小裂口漏气，用强力胶修补后，重新装好负压泵，在开机调试模式下，调节负压泵头的旋钮，将负压值调至200mbar左右。

至此，呼吸器工作正常，故障排除。

故障二：机控时，马达发出异响，直至冲顶停机。

Fabuis系列机都是电动电控麻醉机，采用了E—Vent活塞式呼吸机技术，无需气体驱动。

医疗装备 2019 年 6 月第 31 卷第 11 期 Medical Equipment ，June. 2019，V 〇1. 31，No.l 1•使用与维修•德尔格D e lt a 系列监护仪故障维修三例陈金屋天津市泰达医院医疗设备部（天津300457 )〔关键词〕监护仪；故障；维修 〔中图分类号〕R 197.39〔文献标识码〕B随着医疗科技的发展，多参数监护仪广泛用于重症监 护室、手术室、急诊科、住院病房等科室。

多参数监护仪 可监测心电图、血压、血氧饱和度、呼吸、体温、呼气末 二氧化碳等参数，其不仅可实时查看生理参数，更能回顾 数十小时内的生命体征数据。

因此多参数监护仪已成为医 院不可或缺的重要设备。

多参数监护仪可对危重症患者、 术中及术后患者的生理参数进行连续检测并提供异常参数 报警，极大地减轻了医务人员的工作压力[1_31。

我院现用原 装进口德尔格监护仪两百多台，使用已超过十年，设备因 零配件老化导致故障率逐年升高，现将德尔格Delta 系列监 护仪的常见故障报道如下。

1故障一 1.1故障现象间歇性自动关机。

1.2故障分析监护仪间歇性自动关机的原因：（1 )电源模块故障; (2 )排线故障；（3 )主板故障。

1.3故障排除德尔格Delta 系列监护仪主要由2部分组成，即电源模 块和主机模块。

电源模块将220 V 交流电转换成13 V 直流电 源给主机模块供电。

首先检查电源线正常，电源模块指示灯 正常，主机交流电源指示灯显示正常，设备可以正常开机。

但监护仪属于生命体征监护设备，间歇性的故障给临床治疗 工作带来很大的安全隐患，因此必须确保设备完全正常才能 用于患者。

由于该监护仪在使用过程中经常在各病房间移 动，出现间歇性自动关机故障很可能是由于设备板卡松动或 是有虚接焊点导致。

首先排查电源模块线缆，通过检查发现 电源模块与主机模块连线插头处存在虚接情况，晃动该插头 时设备断电并自动关机。

我院配备的监护仪包含机内电池， 因使用年限较长，机内电池寿命到期无法储存电量导致外部 供电丢失后设备立即关机。
