系统架构设计师案例分析试题加答案

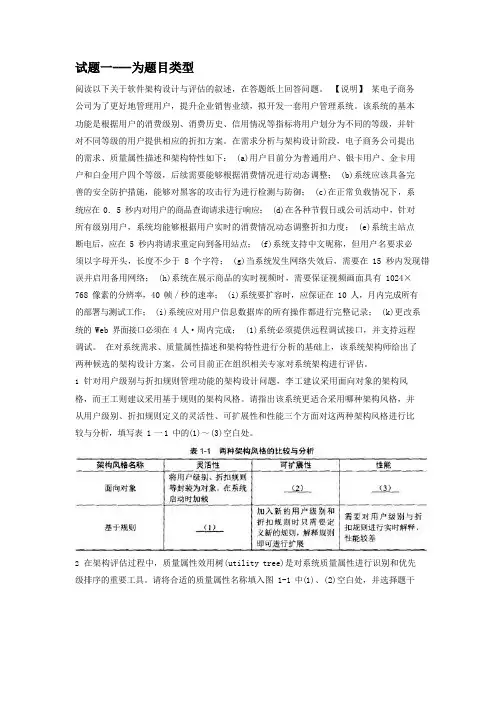

试题一---为题目类型阅读以下关于软件架构设计与评估的叙述，在答题纸上回答问题。

【说明】某电子商务公司为了更好地管理用户，提升企业销售业绩，拟开发一套用户管理系统。

该系统的基本功能是根据用户的消费级别、消费历史、信用情况等指标将用户划分为不同的等级，并针对不同等级的用户提供相应的折扣方案。

在需求分析与架构设计阶段，电子商务公司提出的需求、质量属性描述和架构特性如下： (a)用户目前分为普通用户、银卡用户、金卡用户和白金用户四个等级，后续需要能够根据消费情况进行动态调整； (b)系统应该具备完善的安全防护措施，能够对黑客的攻击行为进行检测与防御； (c)在正常负载情况下，系统应在 0．5 秒内对用户的商品查询请求进行响应； (d)在各种节假日或公司活动中，针对所有级别用户，系统均能够根据用户实时的消费情况动态调整折扣力度； (e)系统主站点断电后，应在 5 秒内将请求重定向到备用站点； (f)系统支持中文昵称，但用户名要求必须以字母开头，长度不少于 8 个字符； (g)当系统发生网络失效后，需要在 15 秒内发现错误并启用备用网络； (h)系统在展示商品的实时视频时，需要保证视频画面具有 1024×768 像素的分辨率，40 帧／秒的速率； (i)系统要扩容时，应保证在 10 人，月内完成所有的部署与测试工作； (i)系统应对用户信息数据库的所有操作都进行完整记录； (k)更改系统的 Web 界面接口必须在 4 人·周内完成； (1)系统必须提供远程调试接口，并支持远程调试。

在对系统需求、质量属性描述和架构特性进行分析的基础上，该系统架构师给出了两种候选的架构设计方案，公司目前正在组织相关专家对系统架构进行评估。

1.针对用户级别与折扣规则管理功能的架构设计问题，李工建议采用面向对象的架构风格，而王工则建议采用基于规则的架构风格。

请指出该系统更适合采用哪种架构风格，并从用户级别、折扣规则定义的灵活性、可扩展性和性能三个方面对这两种架构风格进行比较与分析，填写表 1 一1 中的(1)～(3)空白处。

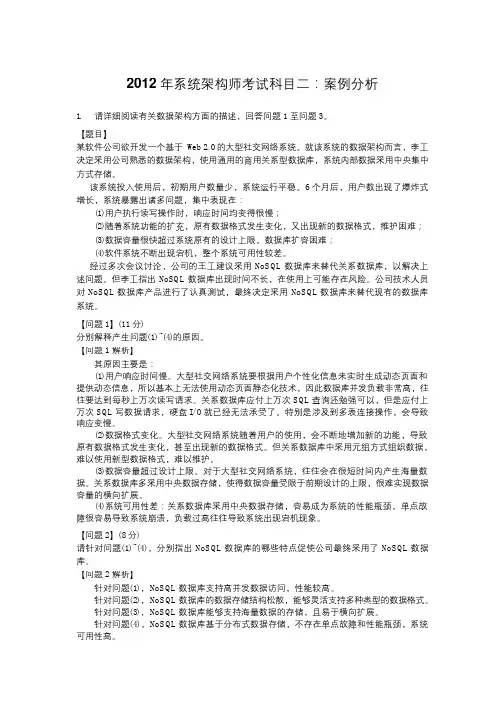

2012年系统架构师考试科目二：案例分析1.请详细阅读有关数据架构方面的描述，回答问题1至问题3。

【题目】某软件公司欲开发一个基于Web2.0的大型社交网络系统。

就该系统的数据架构而言，李工决定采用公司熟悉的数据架构，使用通用的商用关系型数据库，系统内部数据采用中央集中方式存储。

该系统投入使用后，初期用户数量少，系统运行平稳。

6个月后，用户数出现了爆炸式增长，系统暴露出诸多问题，集中表现在：(1)用户执行读写操作时，响应时间均变得很慢；(2)随着系统功能的扩充，原有数据格式发生变化，又出现新的数据格式，维护困难；(3)数据容量很快超过系统原有的设计上限，数据库扩容困难；(4)软件系统不断出现宕机，整个系统可用性较差。

经过多次会议讨论，公司的王工建议采用NoS Q L数据库来替代关系数据库，以解决上述问题。

但李工指出NoSQ L数据库出现时间不长，在使用上可能存在风险。

公司技术人员对NoS QL数据库产品进行了认真测试，最终决定采用NoS Q L数据库来替代现有的数据库系统。

【问题1】(11分)分别解释产生问题(1)~(4)的原因。

【问题1解析】其原因主要是：(1)用户响应时间慢。

大型社交网络系统要根据用户个性化信息来实时生成动态页面和提供动态信息，所以基本上无法使用动态页面静态化技术，因此数据库并发负载非常高，往往要达到每秒上万次读写请求。

关系数据库应付上万次SQL查询还勉强可以，但是应付上万次SQL写数据请求，硬盘I/O就已经无法承受了。

特别是涉及到多表连接操作，会导致响应变慢。

(2)数据格式变化。

大型社交网络系统随着用户的使用，会不断地增加新的功能，导致原有数据格式发生变化，甚至出现新的数据格式。

但关系数据库中采用元组方式组织数据，难以使用新型数据格式，难以维护。

(3)数据容量超过设计上限。

对于大型社交网络系统，往往会在很短时间内产生海量数据。

关系数据库多采用中央数据存储，使得数据容量受限于前期设计的上限，很难实现数据容量的横向扩展。

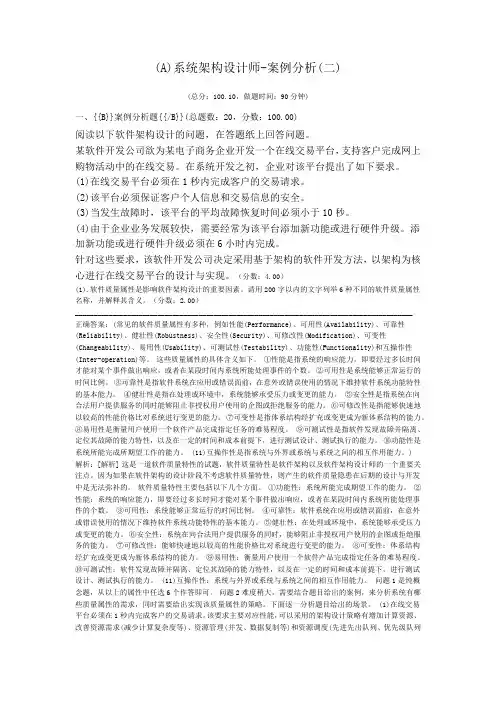

(A)系统架构设计师-案例分析(二)(总分：100.10，做题时间：90分钟)一、{{B}}案例分析题{{/B}}(总题数：20，分数：100.00)阅读以下软件架构设计的问题，在答题纸上回答问题。

某软件开发公司欲为某电子商务企业开发一个在线交易平台，支持客户完成网上购物活动中的在线交易。

在系统开发之初，企业对该平台提出了如下要求。

(1)在线交易平台必须在1秒内完成客户的交易请求。

(2)该平台必须保证客户个人信息和交易信息的安全。

(3)当发生故障时，该平台的平均故障恢复时间必须小于10秒。

(4)由于企业业务发展较快，需要经常为该平台添加新功能或进行硬件升级。

添加新功能或进行硬件升级必须在6小时内完成。

针对这些要求，该软件开发公司决定采用基于架构的软件开发方法，以架构为核心进行在线交易平台的设计与实现。

（分数：4.00）(1).软件质量属性是影响软件架构设计的重要因素。

请用200字以内的文字列举6种不同的软件质量属性名称，并解释其含义。

（分数：2.00）__________________________________________________________________________________________正确答案：(常见的软件质量属性有多种，例如性能(Performance)、可用性(Availability)、可靠性(Reliability)、健壮性(Robustness)、安全性(Security)、可修改性(Modification)、可变性(Changeability)、易用性(Usability)、可测试性(Testability)、功能性(Functionality)和互操作性(Inter-operation)等。

这些质量属性的具体含义如下。

①性能是指系统的响应能力，即要经过多长时间才能对某个事件做出响应，或者在某段时间内系统所能处理事件的个数。

②可用性是系统能够正常运行的时间比例。

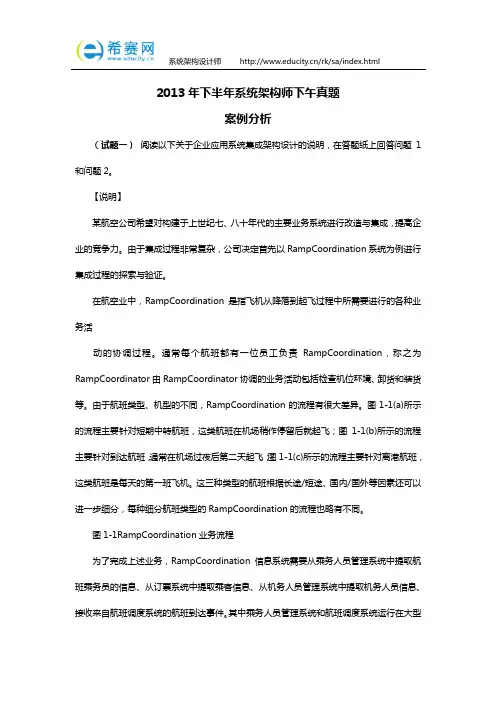

2013年下半年系统架构师下午真题案例分析（试题一）阅读以下关于企业应用系统集成架构设计的说明，在答题纸上回答问题1和问题2。

【说明】某航空公司希望对构建于上世纪七、八十年代的主要业务系统进行改造与集成，提高企业的竞争力。

由于集成过程非常复杂，公司决定首先以RampCoordination系统为例进行集成过程的探索与验证。

在航空业中，RampCoordination是指飞机从降落到起飞过程中所需要进行的各种业务活动的协调过程。

通常每个航班都有一位员工负责RampCoordination，称之为RampCoordinator由RampCoordinator协调的业务活动包括检查机位环境、卸货和装货等。

由于航班类型、机型的不同，RampCoordination的流程有很大差异。

图1-1(a)所示的流程主要针对短期中转航班，这类航班在机场稍作停留后就起飞；图1-1(b)所示的流程主要针对到达航班，通常在机场过夜后第二天起飞；图1-1(c)所示的流程主要针对离港航班，这类航班是每天的第一班飞机。

这三种类型的航班根据长途/短途、国内/国外等因素还可以进一步细分，每种细分航班类型的RampCoordination的流程也略有不同。

图1-1RampCoordination业务流程为了完成上述业务，RampCoordination信息系统需要从乘务人员管理系统中提取航班乘务员的信息、从订票系统中提取乘客信息、从机务人员管理系统中提取机务人员信息、接收来自航班调度系统的航班到达事件。

其中乘务人员管理系统和航班调度系统运行在大型主机系统中，机务人员管理系统运行在Unix操作系统之上，订票系统基于Java语言，具有Web界面，运行在Linux操作系统之上。

目前RampCoordination信息系统主要由人工完成所有协调工作，效率低且容易出错。

公司领导要求集成后的RampCoordination信息系统能够针对不同需求迅速开展业务流程，灵活、高效地完成协调任务。

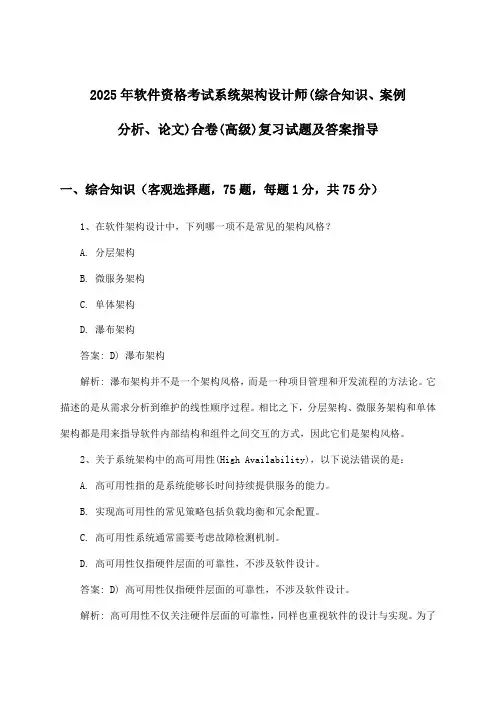

2025年软件资格考试系统架构设计师(综合知识、案例分析、论文)合卷(高级)复习试题及答案指导一、综合知识（客观选择题，75题，每题1分，共75分）1、在软件架构设计中，下列哪一项不是常见的架构风格？A. 分层架构B. 微服务架构C. 单体架构D. 瀑布架构答案: D) 瀑布架构解析: 瀑布架构并不是一个架构风格，而是一种项目管理和开发流程的方法论。

它描述的是从需求分析到维护的线性顺序过程。

相比之下，分层架构、微服务架构和单体架构都是用来指导软件内部结构和组件之间交互的方式，因此它们是架构风格。

2、关于系统架构中的高可用性(High Availability)，以下说法错误的是：A. 高可用性指的是系统能够长时间持续提供服务的能力。

B. 实现高可用性的常见策略包括负载均衡和冗余配置。

C. 高可用性系统通常需要考虑故障检测机制。

D. 高可用性仅指硬件层面的可靠性，不涉及软件设计。

答案: D) 高可用性仅指硬件层面的可靠性，不涉及软件设计。

解析: 高可用性不仅关注硬件层面的可靠性，同样也重视软件的设计与实现。

为了确保系统的高可用性，必须同时考虑硬件和软件两方面的因素。

例如，软件应该设计成能够在发生故障时快速恢复，并且可以通过冗余配置来分散风险。

此外，软件还需要支持在线升级等功能以减少停机时间，这些都是高可用性的重要组成部分。

3、在软件架构设计中，以下哪项不属于常见的架构设计原则？A. 单一职责原则B. 开放封闭原则C. 李氏替换原则D. 设计模式答案：D解析：在软件架构设计中，单一职责原则、开放封闭原则和李氏替换原则都是常见的架构设计原则。

而设计模式是软件设计中的具体实现方法或解决方案，不属于架构设计原则的范畴。

因此，正确答案是D。

4、以下关于服务导向架构（SOA）的说法，错误的是：A. SOA强调服务之间的松耦合B. SOA以业务服务为中心C. SOA可以提高系统的可重用性和可扩展性D. SOA只适用于大型企业答案：D解析：服务导向架构（SOA）是一种架构设计理念，它强调服务之间的松耦合、以业务服务为中心，以及提高系统的可重用性和可扩展性。

高级系统架构设计师下午模拟试题及答案解析（4）(1~4/共22题)案例分析题[说明]系统集成公司DX承接了某家大型超市的电子商务信息系统项目。

该超市近年收购了多家小型超市，目前需要进行电子商务平台横向联网的整合、升级改造原有网络系统和部分硬件设备、定制开发部分应用软件系统，以及进行软硬件系统的集成工作等。

该项目计划从2011年1月1日开始，至2012年10月31日完成，持续22个月。

该项目每项任务的持续时间和每月人员的需求数量如表1所示。

每项任务的逻辑关系和部分时间信息如图1所示。

表1 每项任务持续时间和每月人员需求数表任务名称持续时间(月) 每月需求人数需求调研 5 8系统分析 3 4系统设计8 3编程与测试7 2硬件方案及配置7 5集成与试运行 4 9培训与验收 5 7图片图1 项目计划网络图第1题请根据图1的项目任务逻辑关系，请计算并填写图1中(1)～(6)处的空缺内容。

第2题根据图1中的最早开始时间，请将如图2所示的该项目甘特图绘制完整。

图片图2 项目甘特图第3题根据该项目最早开始时间的甘特图，请计算每月人工需求量并填写下表中空缺内容。

若该项目进行人力资源平衡的优化，优化配置后每个月所需的最多人员数量至少为______人。

表中“***”表示此处的数据未给出。

表2 每项任务持续时间和每月人员需求数表序号进度时间/月人员需求量(人)1 2011年1月______2 2011年2月***3 2011年3月***4 2011年4月***5 2011年5月______6 2011年6月***7 2011年7月______8 2011年8月***9 2011年9月***10 2011年10月 ______11 2011年11月 ***12 2011年12月 ***13 2012年1月______14 2012年2月***15 2012年3月***16 2012年4月______17 2012年5月***18 2012年6月***19 2012年7月***20 2012年8月______21 2012年9月***22 2012年10月 ***第4题请简要叙述“滚动波浪式计划”方法的特点和确定滚动周期的依据。

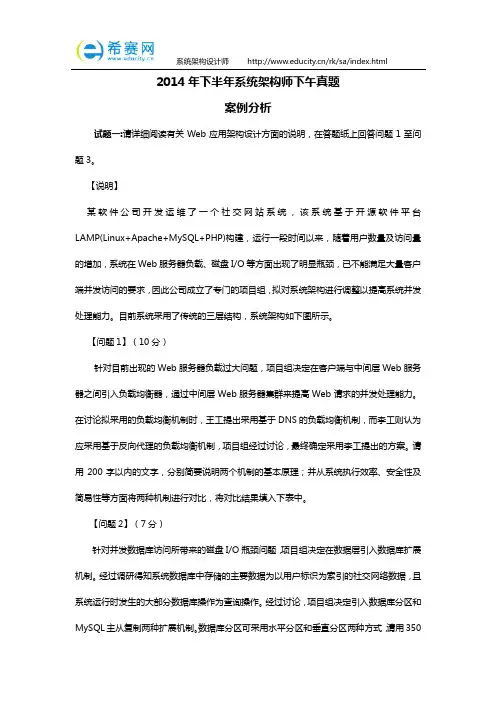

2014年下半年系统架构师下午真题案例分析试题一:请详细阅读有关Web应用架构设计方面的说明，在答题纸上回答问题1至问题3。

【说明】某软件公司开发运维了一个社交网站系统，该系统基于开源软件平台LAMP(Linux+Apache+MySQL+PHP)构建，运行一段时间以来，随着用户数量及访问量的增加，系统在Web服务器负载、磁盘I/O等方面出现了明显瓶颈，已不能满足大量客户端并发访问的要求，因此公司成立了专门的项目组，拟对系统架构进行调整以提高系统并发处理能力。

目前系统采用了传统的三层结构，系统架构如下图所示。

【问题1】（10分）针对目前出现的Web服务器负载过大问题，项目组决定在客户端与中间层Web服务器之间引入负载均衡器，通过中间层Web服务器集群来提高Web请求的并发处理能力。

在讨论拟采用的负载均衡机制时，王工提出采用基于DNS的负载均衡机制，而李工则认为应采用基于反向代理的负载均衡机制，项目组经过讨论，最终确定采用李工提出的方案。

请用200字以内的文字，分别简要说明两个机制的基本原理；并从系统执行效率、安全性及简易性等方面将两种机制进行对比，将对比结果填入下表中。

【问题2】（7分）针对并发数据库访问所带来的磁盘I/O瓶颈问题，项目组决定在数据层引入数据库扩展机制。

经过调研得知系统数据库中存储的主要数据为以用户标识为索引的社交网络数据，且系统运行时发生的大部分数据库操作为查询操作。

经过讨论，项目组决定引入数据库分区和MySQL主从复制两种扩展机制。

数据库分区可采用水平分区和垂直分区两种方式，请用350字以内的文字说明在本系统中应采用哪种方式及其原因，并分析引入主从复制机制给系统带来的好处。

【问题3】（8分）为进一步提高数据库访问效率，项目组决定在中间层与数据层之间引入缓存机制。

赵工开始提出可直接使用MySQL的查询缓存(query cache)机制，但项目组经过分析好友动态显示等典型业务的操作需求，同时考虑已引入的数据库扩展机制，认为查询缓存尚不能很好地提升系统的查询操作效率，项目组最终决定在中间层与数据层之间引入Memcached分布式缓存机制。

软考系统架构设计师案例分析及参考答案（一）一、试题一：阅读以下关于软件架构评估的说明，回答下列问题。

【说明】某软件公司拟为某市级公安机关开发一套特种车辆管理与监控系统，以提高特种车辆管理的效率和准确性。

在系统需求分析与架构设计阶段，用户提出的部分需求和关键质量属性场景如下：(a)系统用户分为管理员、分管领导和普通民警等三类；(b)正常负载情况下，系统必须在0.5秒内对用户的车辆查询请求进行响应；(c)系统能够抵御99.999%的黑客攻击；(d)系统的用户名必须以字母开头，长度不少于5个字符；(e)对查询请求处理时间的要求将影响系统的数据传输协议和处理过程的设计；f)网络失效后，系统需要在2分钟内发现并启用备用网络系统；(g)在系统升级时，需要保证在1个月内添加一个新的消息处理中间件；(h)查询过程中涉及到的车辆实时视频传输必须保证20帧/秒的速率，且画面具有600×480的分辨率；(0)更改系统加密的级别将对安全性和性能产生影响；(j)系统主站点断电后，需要在3秒内将请求重定向到备用站点；(k)假设每秒中用户查询请求的数量是10个，处理请求的时间为30毫秒，则“在1秒内完成用户的查询请求”这一要求是可以实现的；(l)对用户信息数据的授权访问必须保证99.999%的安全性；(m)目前对“车辆信息实时监控”业务逻辑的描述尚未达成共识，这可能导致部分业务功能模块的重复，影响系统的可修改性；(n)更改系统的Web界面接口必须在1周内完成；(o)系统需要提供远程调试接口，并支持系统的远程调试。

在对系统需求和质量属性场景进行分析的基础上，系统的架构师给出了三个候选的架构设计方案。

公司目前正在组织系统开发的相关人员对系统架构进行评估。

【问题1】(12分)在架构评估过程中，质量属性效用树(utility tree)是对系统质量属性进行识别和优先级排序的重要工具。

请给出合适的质量属性，填入图1中(1)、(2)空白处；并选择题干描述中的(a)~(o),将恰当的序号填入(3)～(6)空白处，完成该系统的效用树。

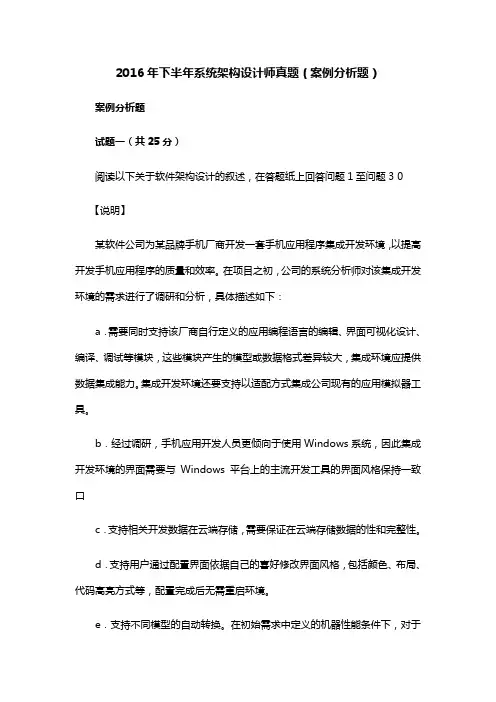

2016年下半年系统架构设计师真题（案例分析题）案例分析题试题一（共25分）阅读以下关于软件架构设计的叙述，在答题纸上回答问题1至问题3 0 【说明】某软件公司为某品牌手机厂商开发一套手机应用程序集成开发环境，以提高开发手机应用程序的质量和效率。

在项目之初，公司的系统分析师对该集成开发环境的需求进行了调研和分析，具体描述如下：a．需要同时支持该厂商自行定义的应用编程语言的编辑、界面可视化设计、编译、调试等模块，这些模块产生的模型或数据格式差异较大，集成环境应提供数据集成能力。

集成开发环境还要支持以适配方式集成公司现有的应用模拟器工具。

b．经过调研，手机应用开发人员更倾向于使用Windows系统，因此集成开发环境的界面需要与Windows平台上的主流开发工具的界面风格保持一致口c．支持相关开发数据在云端存储，需要保证在云端存储数据的性和完整性。

d．支持用户通过配置界面依据自己的喜好修改界面风格，包括颜色、布局、代码高亮方式等，配置完成后无需重启环境。

e．支持不同模型的自动转换。

在初始需求中定义的机器性能条件下，对于一个包含50个对象的设计模型，将其转换为相应代码框架时所消耗时间不超过5秒。

f．能够连续运行的时间不小于240水时，意外退出后能够在1 0秒之自动重启。

g．集成开发环境具有模块化结构，支持以模块为单位进行调试、测试与发布口h．支持应用开发过程中的代码调试功能：开发人员可以设置断点，启动调试，编辑器可以自动卷屏并命中断点，能通过变量监视器查看当前变量取值。

在对需求进行分析后，公司的架构师小查阅了相关的资料，认为该集成开发环境应该采用管道一过滤器(Pipe-Filter)的架构风格，公司的资深架构师王工在仔细分析后，认为应该采用数据仓储（Data Repository）的架构风格。

公司经过评审，最终采用了王工的方案。

【问题1】（10分）识别软件架构质量属性是进行架构设计的重要步骤。

请分析题干中的需求描述，填写表1-1中(1)～(5)处的空白。

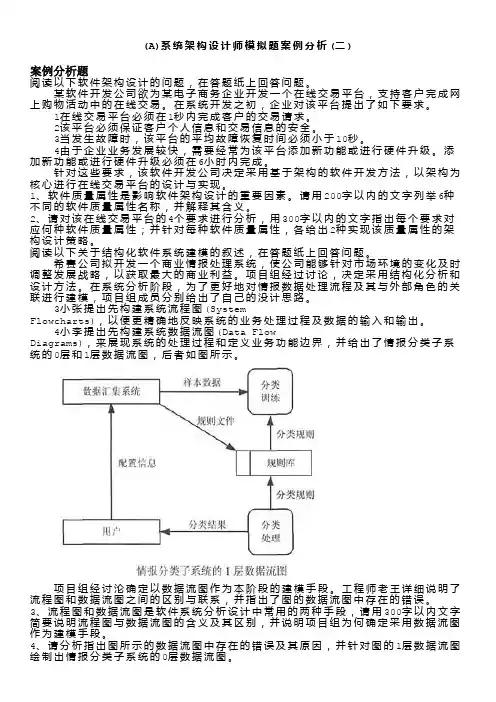

(A)系统架构设计师模拟题案例分析(二)案例分析题阅读以下软件架构设计的问题，在答题纸上回答问题。

某软件开发公司欲为某电子商务企业开发一个在线交易平台，支持客户完成网上购物活动中的在线交易。

在系统开发之初，企业对该平台提出了如下要求。

1在线交易平台必须在1秒内完成客户的交易请求。

2该平台必须保证客户个人信息和交易信息的安全。

3当发生故障时，该平台的平均故障恢复时间必须小于10秒。

4由于企业业务发展较快，需要经常为该平台添加新功能或进行硬件升级。

添加新功能或进行硬件升级必须在6小时内完成。

针对这些要求，该软件开发公司决定采用基于架构的软件开发方法，以架构为核心进行在线交易平台的设计与实现。

1、软件质量属性是影响软件架构设计的重要因素。

请用200字以内的文字列举6种不同的软件质量属性名称，并解释其含义。

2、请对该在线交易平台的4个要求进行分析，用300字以内的文字指出每个要求对应何种软件质量属性；并针对每种软件质量属性，各给出2种实现该质量属性的架构设计策略。

阅读以下关于结构化软件系统建模的叙述，在答题纸上回答问题。

希赛公司拟开发一个商业情报处理系统，使公司能够针对市场环境的变化及时调整发展战略，以获取最大的商业利益。

项目组经过讨论，决定采用结构化分析和设计方法。

在系统分析阶段，为了更好地对情报数据处理流程及其与外部角色的关联进行建模，项目组成员分别给出了自己的没计思路。

3小张提出先构建系统流程图(System Flowcharts)，以便更精确地反映系统的业务处理过程及数据的输入和输出。

4小李提出先构建系统数据流图(Data FlowDiagrams)，来展现系统的处理过程和定义业务功能边界，并给出了情报分类子系统的0层和1层数据流图，后者如图所示。

项目组经讨沦确定以数据流图作为本阶段的建模手段。

工程师老王详细说明了流程图和数据流图之间的区别与联系，并指出了图的数据流图中存在的错误。

3、流程图和数据流图是软件系统分析设计中常用的两种手段，请用300字以内文字简要说明流程图与数据流图的含义及其区别，并说明项目组为何确定采用数据流图作为建模手段。

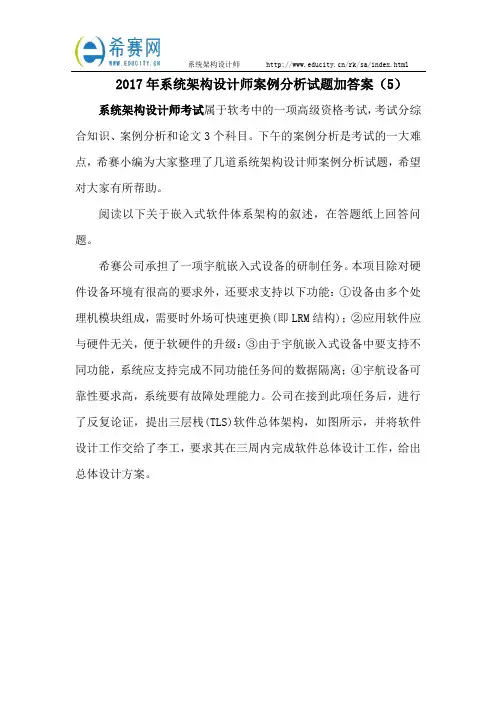

2017年系统架构设计师案例分析试题加答案（5）系统架构设计师考试属于软考中的一项高级资格考试，考试分综合知识、案例分析和论文3个科目。

下午的案例分析是考试的一大难点，希赛小编为大家整理了几道系统架构设计师案例分析试题，希望对大家有所帮助。

阅读以下关于嵌入式软件体系架构的叙述，在答题纸上回答问题。

希赛公司承担了一项宇航嵌入式设备的研制任务。

本项目除对硬件设备环境有很高的要求外，还要求支持以下功能：①设备由多个处理机模块组成，需要时外场可快速更换(即LRM结构)；②应用软件应与硬件无关，便于软硬件的升级：③由于宇航嵌入式设备中要支持不同功能，系统应支持完成不同功能任务间的数据隔离；④宇航设备可靠性要求高，系统要有故障处理能力。

公司在接到此项任务后，进行了反复论证，提出三层栈(TLS)软件总体架构，如图所示，并将软件设计工作交给了李工，要求其在三周内完成软件总体设计工作，给出总体设计方案。

13、用150字以内的文字，说明公司制定的TLS软件架构的层次特点，并针对上述功能需求①～④，说明架构中各层的内涵。

14、在TLS软件架构的基础上，关于选择哪种类型的嵌入式操作系统问题，李工与总工程师发生了严重分歧。

李工认为，宇航系统是实时系统，操作系统的处理时间越快越好，隔离意味着以时间作代价，没有必要，建议选择类似于VxWorks5.5的操作系统；总工程师认为，应用软件间隔离是宇航系统安全性要求，宇航系统在选择操作系统时必须考虑这一点，建议选择类似于Linux的操作系统。

请说明两种操作系统的主要差异，完成表中的空白部分，并针对本任务要求，用200字以内的文字说明你选择操作系统的类型和理由。

15、故障处理是宇航系统软件设计中极为重要的组成部分。

故障处理主要包括故障监视、故障定位、故障隔离和系统容错(重组)。

用150字以内的文字说明嵌入式系统中故障主要分哪几类?并分别给出两种常用的故障滤波算法和容错算法。

阅读以下软件系统架构选择的问题，回答问题。

系统架构师考试案例案例背景：某电商公司计划推出一款新的电商平台，要满足海量用户的并发访问，同时要保证系统的高可用性、可扩展性和数据安全性。

该平台主要功能包括用户注册登录、商品展示与搜索、购物车管理、订单处理、支付接口集成以及售后服务等。

问题1：请描述该电商系统的整体架构分层，并简要说明各层的职责。

咱这个电商系统的架构分层就像盖房子一样，一层负责一块事儿。

首先是表现层，这就相当于房子的外立面，是用户直接看到和交互的部分。

在这儿呢，负责处理用户的各种操作请求，像用户注册登录的界面显示，商品信息的展示，搜索框怎么显示、怎么响应搜索请求，还有购物车里面东西的显示啊，订单状态的显示之类的。

这一层要做得特别友好，就像热情的售货员一样，让用户觉得操作起来很方便、很舒服。

然后是业务逻辑层，这就是房子的框架结构了。

它负责处理各种业务规则。

比如说，注册登录的时候验证用户名和密码对不对，商品搜索的时候按照用户输入的关键词进行精准查找，购物车里面商品数量的计算、总价的计算，订单的创建、修改、取消等流程的控制，还有售后服务的流程管理，像退换货的审核这些事儿。

这一层就像是个大管家，确保整个电商业务的正常运转。

再往下就是数据访问层，这就好比房子的地基，是跟数据打交道的。

它负责和数据库进行交互，像从数据库里获取商品信息、用户信息、订单信息等，然后把业务逻辑层需要的数据提供给它，或者把业务逻辑层要修改的数据保存到数据库里。

比如说，当用户下单了，它就把订单信息准确无误地存到数据库里；当用户查看商品详情的时候，它就从数据库里把商品的详细信息取出来给表现层展示。

最后还有个数据库层，这就是存放各种数据的仓库啦。

这里面存着用户的资料，像用户名、密码、收货地址等；商品的各种信息，包括名称、价格、库存、描述等；订单信息，例如订单号、下单时间、商品列表、支付状态等。

数据库要保证数据的安全和完整性，就像一个超级保险柜一样。

问题2：如何确保在海量用户并发访问时系统的高可用性？这海量用户并发访问的时候啊，就像一群人同时往一个小店里挤，要想保证高可用性可不容易。

系统架构设计师案例分析试题加答案（二）系统架构设计师考试属于软考中的一项高级资格考试，考试分综合知识、案例分析和论文3个科目。

下午的案例分析是考试的一大难点，希赛小编为大家整理了几道系统架构设计师案例分析试题，希望对大家有所帮助。

试题二阅读以下关于软件架构评估的说明，回答问题。

某网上购物电子商务公司拟升级正在使用的在线交易系统，以提高用户网上购物在线支付环节的效率和安全性。

在系统的需求分析与架构设计阶段，公司提出的需求和关键质量属性场景如下：(a)正常负载情况下，系统必须在0.5秒钟内对用户的交易请求进行响应；(b)信用卡支付必须保证99.999%的安全性；(c)对交易请求处理时间的要求将影响系统的数据传输协议和处理过程的设计；(d)网络失效后，系统需要在1.5分钟内发现错误并启用备用系统；(e)需要在20人月内为系统添加一个新的CORBA中间件；(f)交易过程中涉及的产品介绍视频传输必须保证画面具有600*480的分辨率，20帧/秒的速率；(g)更改加密的级别将对安全性和性能产生影响；(h)主站点断电后，需要在3秒钟内将访问请求重定向到备用站点：(i)假设每秒中用户交易请求的数量是10个，处理请求的时间为30毫秒，则“在1秒钟内完成用户的交易请求”这一要求是可以实现的；(j)用户信息数据库授权必须保证99.999%名可用；(k)目前对系统信用卡支付业务逻辑的描述尚未达成共识，这可能导致部分业务功能模块的重复，影响系统的可修改性；(l)更改Web界面接口必须在4人周内完成；(m)系统需要提供远程调试接口，并支持系统的远程调试。

在对系统需求和质量属性场景进行分析的基础上，系统的架构师给出了三个候选的架构设计方案。

公司目前正在组织系统开发的相关人员对系统架构进行评估。

1、在架构评估过程中，质量属性效用树(utilitytree)是对系统质量属性进行识别和优先级排序的重要工具。

请给出合适的质量属性，填入图中(1)、(2)空白处；并选择题干描述的(a)～(m)，填入(3)～(6)空白处，完成该系统的效用树。

高级系统架构设计师下午模拟试题及答案解析（2）(1~3/共22题)案例分析题[说明]随着政府职能的转型，XX行业职能主管部门(国家相关部委，各省、市的相关厅、局、委等)机构日趋精简，但随着国家现代化的发展，业务量反而越来越大。

为保证本行业管理工作的质量和效率，提高对宏观经济管理与决策的支持能力、对社会公众的公共服务能力，该行业主管部门委托MBI软件开发公司开发一个XX行业宏观经济数据库管理系统。

通过统计业务系统和相关部委自身的行业系统的信息化建设，提高各自核心业务的应用能力和管理水平，特别是数据中心的建设，对基础业务信息实施有效管理和有效利用；通过宏观经济数据库应用系统的建设，建立起包括宏观经济管理决策支持和宏观经济基础信息的发布查询等在内的支撑子系统；通过存储备份系统(现场级)的建设，为本行业宏观经济基础信息资源实施安全、可靠的技术管理。

第1题由于对政府数据的需求是多层次的，从而也要求政府部门信息系统具有较丰富的层次。

但是，随着系统结构、层次的增多，层次间的界限越来越模糊，信息系统建设及维护的成本也就越高。

结合你的系统架构经验，请用500字以内的文字简要讨论基于数据库(DB)、数据仓库(DW)和操作数据存储(ODS)技术的政府信息系统的各自特点。

第2题元数据库的建设与管理是数据仓库概念下数据中心工作模式中的重要环节，它关系到整个数据中心系统的结构和运行。

结合你的系统架构经验，请用400字以内的文字简要说明元数据库系统所定义和管理的处理包括哪些内容。

第3题该行业主管部门对待建的数据库应用系统提出了明确的审计要求，要求保留5年左右的审计跟踪信息。

MBI公司的架构师老张建议，直接在待建的数据库中插入审计跟踪信息以满足这一应用需求，架构师老郭则建议采用按月分区(Partitioning)和段空间压缩技术来满足这一应用需求。

请用400字以内的文字简要说明这两种数据库审计方案的基本原理。

下一题(4~6/共22题)案例分析题论ESB模式在企业应用集成中的应用企业应用集成(Enterprise Application Integration，EAI)是每个企业都必须要面对的实际问题。

全国计算机技术与软件专业技术资格（水平）考试2023年下六个月系统架构设计师下午试卷I（考试时间14:00～16:30 共150 分钟）请按下述规定对旳填写答题纸1.在答题纸旳指定位置填写你所在旳省、自治区、直辖市、计划单列市旳名称。

2.在答题纸旳指定位置填写准考证号、出生年月日和姓名。

3.答题纸上除填写上述内容外只能写解答。

4.本试卷共5道题，试题一是必答题，试题二至试题五选答1 道。

每题25 分，满分75 分。

5.解答时字迹务必清晰，字迹不清时，将不评分。

6.仿照下面例题，将解答写在答题纸旳对应栏内。

例题2023 年下六个月全国计算机技术与软件专业技术资格（水平）考试日期是（1）月（2）日。

由于对旳旳解答是“11 月 4 日”，故在答题纸旳对应栏内写上“11”和“4”（参看下表）。

例题解答栏（1）11（2） 4试题一是必答题试题一阅读如下有关软件架构评估旳论述，在答题纸上回答问题1和问题2.【阐明】某单位为了建设健全旳公路桥梁养护管理档案，拟开发一套公路桥梁在线管理系统。

在系统旳需求分析与架构设计阶段，顾客提出旳需求、质量属性描述和架构特性如下:(a) 系统顾客分为高级管理员、数据管理员和数据维护员等三类；(b) 系统应当具有完善旳安全防护措施，可以对黑客旳袭击行为进行检测与防御；(c) 正常负载状况下，系统必须在0.5 秒内对顾客旳查询祈求进行响应；(d) 对查询祈求处理时间旳规定将影响系统旳数据传播协议和处理过程旳设计；(e) 系统旳顾客名不能为中文，规定必须以字母开头，长度不少于5个字符；(f) 更改系统加密旳级别将对安全性和性能产生影响；(g) 网络失效后，系统需要在10 秒内发现错误并启用备用系统；(h) 查询过程中波及到旳桥梁与公路旳实时状态视频传播必须保证画面具有1024*768旳辨别率，40帧/秒旳速率；(i) 在系统升级时，必须保证在10 人月内可添加一种新旳消息处理中间件；(j) 系统主站点断电后，必须在3 秒内将祈求重定向到备用站点；(k) 假如每秒钟顾客查询祈求旳数量是10 个，处理单个祈求旳时间为30 毫秒，则系统应保证在1秒内完毕顾客旳查询祈求；(l) 对桥梁信息数据库旳所有操作都必须进行完整记录；(m) 更改系统旳Web 界面接口必须在4 人周内完毕；(n) 假如"养护汇报生成"业务逻辑旳描述尚未达到共识，也许导致部分业务功能模块规则旳矛盾，影响系统旳可修改性(O) 系统必须提供远程调试接口，并支持系统旳远程调试。
