2015年下半年系统架构设计师考试真题案例分析题(下午题)

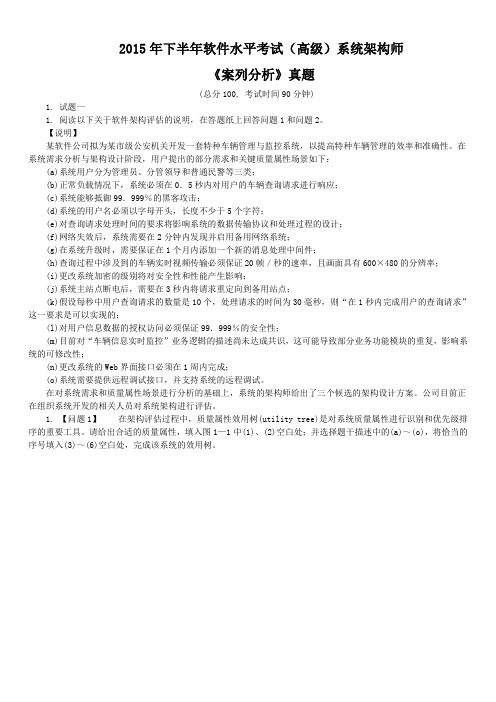

2015年下半年软件水平考试（高级）系统架构师《案列分析》真题(总分100, 考试时间90分钟)1. 试题一1. 阅读以下关于软件架构评估的说明，在答题纸上回答问题1和问题2。

【说明】某软件公司拟为某市级公安机关开发一套特种车辆管理与监控系统，以提高特种车辆管理的效率和准确性。

在系统需求分析与架构设计阶段，用户提出的部分需求和关键质量属性场景如下：(a)系统用户分为管理员、分管领导和普通民警等三类；(b)正常负载情况下，系统必须在0．5秒内对用户的车辆查询请求进行响应；(c)系统能够抵御99．999％的黑客攻击；(d)系统的用户名必须以字母开头，长度不少于5个字符；(e)对查询请求处理时间的要求将影响系统的数据传输协议和处理过程的设计；(f)网络失效后，系统需要在2分钟内发现并启用备用网络系统；(g)在系统升级时，需要保证在1个月内添加一个新的消息处理中间件；(h)查询过程中涉及到的车辆实时视频传输必须保证20帧／秒的速率，且画面具有600×480的分辨率；(i)更改系统加密的级别将对安全性和性能产生影响；(j)系统主站点断电后，需要在3秒内将请求重定向到备用站点；(k)假设每秒中用户查询请求的数量是10个，处理请求的时间为30毫秒，则“在1秒内完成用户的查询请求”这一要求是可以实现的；(l)对用户信息数据的授权访问必须保证99．999％的安全性；(m)目前对“车辆信息实时监控”业务逻辑的描述尚未达成共识，这可能导致部分业务功能模块的重复，影响系统的可修改性；(n)更改系统的Web界面接口必须在1周内完成；(o)系统需要提供远程调试接口，并支持系统的远程调试。

在对系统需求和质量属性场景进行分析的基础上，系统的架构师给出了三个候选的架构设计方案。

公司目前正在组织系统开发的相关人员对系统架构进行评估。

1. 【问题1】在架构评估过程中，质量属性效用树(utility tree)是对系统质量属性进行识别和优先级排序的重要工具。

2015下半年系统集成项目管理师考试真题及答案-下午卷试题一（20分）阅读下列说明，回答问题1至问题4，将解答填入答题纸的对应栏内。

【说明】在某市的政府采购中，系统集成公司甲中标了市政府部门乙的信息化项目。

经过合同谈判，双方签订了建设合同，合同总金额为1150万元，建设内容包括：搭建政府办公网络平台，改造中心机房，并采购所需的软硬件设备。

甲公司为了更好地履行合同要求，将中心机房的电力改造工程分包给专业施工单位丙公司，并与其签订分包合同。

在项目实施了2个星期后，由于政府部门乙提出了新的业务需求，决定将一个机房分拆为两个，因此需要增加部分网络交换设备。

乙参照原合同，委托甲公司采购相同型号的网络交换设备，金额为127万元，双方签订了补充协议。

在机房电力改造施工过程中，由于丙公司工作人员的失误，造成部分电力设备损毁，导致政府部门乙两天无法正常办公，严重损害了政府部门乙的社会形象，因此部门乙就此施工事故向甲公司提出索赔。

【问题1】案例中，政府部门乙向甲公司提出索赔。

索赔是合同管理的重要环节，按照我国建设部、财政部下达的通用条款，以下哪项不属于索赔事件处理的原则？（从候选答案中选择一个正确选项，将该选项编号填入答题纸对应栏内）候选答案：A．索赔必须以合同为依据 B．索赔必须以双方协商为基础C．及时、合理地处理索赔 D．加强索赔的前瞻性B解析：该题目主要考察的是项目合同管理、索赔管理，同时也结合了招投标法和政府采购法里关于招投标的一些具体要求，对于考生有较强的项目经验要求。

我们需要先分析给出的案例背景和内容，背景描述中提到了“在某市的政府采购中”，所以应该联想到与政府采购有关的知识内容，即政府采购法。

然后再阅读后面的案例描述，基本可以看出该题目的主要考点是什么。

这道题考察的是索赔事件处理的原则，这个考点在中级教材的合同管理一章中有提及，索赔事件处理的原则为：1.索赔必须以合同为依据；2.必须注意资料的积累；3.及时、合理地处理索赔；4.加强索赔的前瞻性。

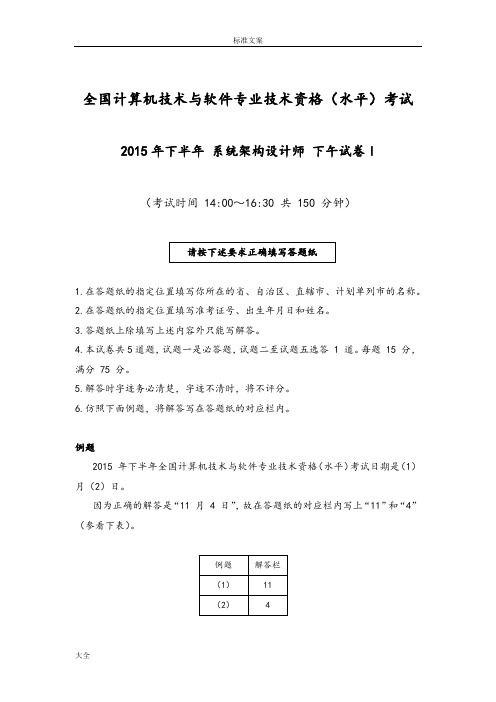

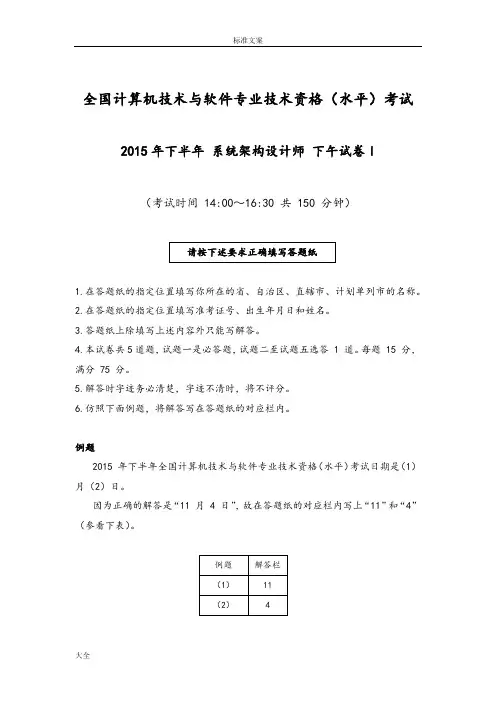

全国计算机技术与软件专业技术资格（水平）考试2015年下半年系统架构设计师下午试卷I（考试时间 14:00～16:30 共 150 分钟）1.在答题纸的指定位置填写你所在的省、自治区、直辖市、计划单列市的名称。

2.在答题纸的指定位置填写准考证号、出生年月日和姓名。

3.答题纸上除填写上述内容外只能写解答。

4.本试卷共5道题，试题一是必答题，试题二至试题五选答 1 道。

每题 15 分，满分 75 分。

5.解答时字迹务必清楚，字迹不清时，将不评分。

6.仿照下面例题，将解答写在答题纸的对应栏内。

例题2015 年下半年全国计算机技术与软件专业技术资格（水平）考试日期是（1）月（2）日。

因为正确的解答是“11 月 4 日”，故在答题纸的对应栏内写上“11”和“4”（参看下表）。

试题一【说明】某软件公司拟为某市级公安机关开发一套特种车辆管理与监控系统，以提高特种车辆管理的效率和准确性。

在系统需求分析与架构设计阶段，用户提出的部分需求和关键质量属性场景如下：(a)系统用户分为管理员、分管领导和普通民警等三类；(b)正常负载情况下，系统必须在0.5秒内对用户的车辆查询请求进行响应；(c)系统能够抵御99.999%的黑客攻击；(d)系统的用户名必须以字母开头，长度不少于5个字符；(e)对查询请求处理时间的要求将影响系统的数据传输协议和处理过程的设计；(f)网络失效后，系统需要在2分钟内发现并启用备用网络系统；(g)在系统升级时，需要保证在1个月内添加一个新的消息处理中间件；(h)查询过程中涉及到的车辆实时视频传输必须保证20帧/秒的速率，且画面具有600*480的分辨率；(i)更改系统加密的级别将对安全性和性能产生影响；(j)系统主站点断电后，需要在3秒内将请求重定向到备用站点；(k)假设每秒中用户查询请求的数量是10个，处理请求的时间为30毫秒，则“在1秒内完成用户的查询请求”这一要求是可以实现的；(l)对用户信息数据的授权访问必须保证99.999%的安全性；(m)目前对“车辆信息实时监控”业务逻辑的描述尚未达成共识，这可能导致部分业务功能模块的重复，影响系统的可修改性；(n)更改系统的Web界面接口必须在1周内完成；(o)系统需要提供远程调试接口，并支持系统的远程调试。

2015年下半年下午软件设计师考试试题-案例分析-答案试题一（共15分）【说明】某教育平台欲添加在线作业批改系统，以实现高效的作业提交与批改，并进行统计。

学生和讲师的基本信息已经初始化为数据库中的学生表和讲师表。

系统的主要功能如下：(1)提交作业。

验证学生标识后，学生将电子作业通过在线的方式提交，并进行存储。

系统给学生发送通知表明提交成功，通知中包含唯一编号；并通知讲师有作业提交。

(2)下载未批改作业。

验证讲师标识后，讲师从系统中下载学生提交的作业。

下载的作业将显示在屏幕上。

(3)批改作业。

讲师按格式为每个题目进行批改打分，并进行整体评价。

(4)上传批改后的作业。

将批改后的作业（包括分数和评价）返回给系统，进行存储。

(5)记录分数和评价。

将批改后的作业的分数和评价记录在学生信息中，并通知学生作业已批改口(6)获取已批改作业。

根据学生标识，给学生查看批改后的作业，包括提交的作业、分数和评价。

(7)作业抽检。

根据教务人员标识抽取批改后的作业样本，给出抽检意见，然后形成抽检报告给讲师。

现采用结构化方法对在线作业批改系统进行分析与设计，获得如图1-1所示的上下文数据流图和图1-2所示的0层数据流图。

【问题1】使用说明中的词语，给出图1-1中的实体E1～E3的名称。

【参考答案】E1、学生E2、讲师E3、教务人员【答案解析】DFD是一种便于用户理解、分析系统数据流程的图形化建模工具，是系统逻辑模型的重要组成部分。

上下文DFD(顶层DFD)通常用来确定系统边界，将待开发系统看作一个大的加工(处理)，然后根据系统从哪些外部实体接收数据流，以及系统将数据流发送到哪些外部实体，建模出的上下文数据流图中只有唯一的一个加工和一些外部实体，以及这两者之间的输入输出数据流。

0层DFD在上下文确定的系统外部实体以及与外部实体的输入输出数据流的基础上，将上下文DFD中的加工分解成多个加工，识别这些加工的输入输出数据流，使得所有上下文DFD中的输入数据流经过这些加工之后变换成上下文DFD的输出数据流。

2009年下半年系统架构设计师考试下午真题试题：阅读以下软件架构设计的问题，在答题纸上回答问题1和问题2.某软件开发公司欲为某电子商务企业开发一个在线交易平台,支持客户完成网上购物活动中的在线交易。

在系统开发之初,企业对该平台提出了如下要求：(1）在线交易平台必须在1s内完成客户的交易请求。

(2）该平台必须保证客户个人信息和交易信息的安全。

（3）当发生故障时,该平台的平均故障恢复时间必须小于10s.(4）由于企业业务发展较快，需要经常为该平台添加新功能或进行硬件升级.添加新功能或进行硬件升级必须在6小时内完成。

针对这些要求，该软件开发公司决定采用基于架构的软件开发方法,以架构为核心进行在线交易平台的设计与实现。

【问题1】（9分）软件质量属性是影响软件架构设计的重要因素。

请用200字以内的文字列举六种不同的软件质量属性名称，并解释其含义。

【问题2】(16分）请对该在线交易平台的4个要求进行分析，用300字以内的文字指出每个要求对应何种软件质量属性；并针对每种软件质量属性，各给出2种实现该质量属性的架构设计策略。

1.试题答案：【问题1】常见的软件质量属性有多种，例如性能（Performance)、可用性(Availability）、可靠性（Reliability）、健壮性（Robustness)、安全性（Security）、可修改性（Modification）、可变性（Changeability）、易用性（Usability）、可测试性（Testability)、功能性（Functionality）和互操作性（Inter—operation）等。

这些质量属性的具体含义是：（1）性能是指系统的响应能力,即要经过多长时间才能对某个事件做出响应，或者在某段时间内系统所能处理事件的个数.（2）可用性是系统能够正常运行的时间比例。

（3）可靠性是指软件系统在应用或错误面前，在意外或错误使用的情况下维持软件系统功能特性的基本能力.（4）健壮性是指在处理或环境中,系统能够承受压力或变更的能力。

XXXX下半年系统架构设计师考试案例分析真题及答案系统架构师XXXX下半年，系统架构师在下午提出了问题。

案例分析问题1:请详细阅读关于网络应用程序架构设计的说明，并回答答题纸上的问题1至3。

[注释]一家的软件公司开发并运行了一个社交网络网站系统。

该系统建立在开源软件平台LAMP(Linux+Apache+MySQL+PHP)之上。

运行一段时间后，随着用户数量和访问量的增加，系统在网络服务器负载、磁盘输入输出等方面存在明显的瓶颈。

并且不能满足大量客户端并发访问的需求。

因此，公司成立了专门的项目团队来调整系统架构，以提高系统的并发处理能力目前，系统采用传统的三层结构，系统架构如下图所示[问题1] (10分)针对当前网络服务器负载过大的问题，项目组决定在客户端和中间层网络服务器之间引入负载平衡器，通过中间层网络服务器集群提高网络请求的并发处理能力在讨论所提出的负载平衡机制时，王工提出采用基于DNS的负载平衡机制，而巩俐认为应该采用基于反向代理的负载平衡机制。

经过讨论，项目组最终决定采用巩俐提出的方案。

请用少于200字的篇幅分别简要说明这两种机制的基本原理。

这两种机制在系统执行效率、安全性和简单性方面进行了比较，比较结果如下表所示[问题2] (7分)针对并发数据库访问导致的磁盘I/O瓶颈，项目团队决定在数据层引入数据库扩展机制经过调查，已知系统数据库中存储的主要数据是通过用户标识索引的社交网络数据，并且在系统操作期间发生的大多数数据库操作是查询操作。

经过讨论，项目团队决定引入两种扩展机制:数据库分区和MySQL主从复制数据库分区可分为水平分区和垂直分区。

请用350系统架构师的字内的文字说明该系统应采用哪种方法及其原因，并分析引入主从复制机制给系统带来的好处。

[问题3)(8分)为了进一步提高数据库访问效率，项目团队决定在中间层和数据层之间引入缓存机制。

召公开始提出一种可以直接使用MySQL的查询缓存机制。

2015年下半年嵌入式系统设计师真题+答案解析上午选择题1、CPU是在(1)结束时响应DMA请求的。

A. —条指令执行B. —段程序C. 一个时钟周期D. —个总线周期答案：DDMA控制器在需要的时候代替CPU作为总线主设备，在不受CPU干预的情况下，控制I/O设备与系统主存之间的直接数据传输。

DMA 操作占用的资源是系统总线，而CPU并非在整个指令执行期间即指令周期内都会使用总线，故DMA请求的检测点设置在每个机器周期也即总线周期结束时执行，这样使得总线利用率最高。

2、虚拟存储体系由(2)两级存储器构成。

A. 主存-辅存B. 寄存器-CacheC. 寄存器-主存D. Cache-主存答案：A本题考查计算机组成原理的基础知识。

计算机中不同容量、不同速度、不同访问形式、不同用途的各种存储器形成的是一种层次结构的存储系统。

所有的存储器设备按照一定的层次逻辑关系通过软硬件连接起来，并进行有效的管理，就形成了存储体系。

不同层次上的存储器发挥着不同的作用。

一般计算机系统中主要有两种存储体系：Cache存储体系由Cache和主存储器构成，主要目的是提高存储器速度，对系统程序员以上均透明；虚拟存储体系由主夺储器和在线磁盘存储器等辅存构成，主要目的是扩大存储器容量，对应用程序员透明。

3、浮点数能够表示的数的范围是由其(3)的位数决定的。

A. 尾数B. 阶码C. 数符D. 阶符答案：B在计算机中使用了类似于十进制科学计数法的方法来表示二进制实数，因其表示不同的数时小数点位置的浮动不固定而取名浮点数表示法。

浮点数编码由两部分组成：阶码(即指数，为带符号定点整数，常用移码表示，也有用补码的)和尾数(是定点纯小数，常用补码表示，或原码表示)。

因此可以知道，浮点数的精度由尾数的位数决定，表示范围的大小则主要由阶码的位数决定。

4、在机器指令的地址字段中，直接指出操作数本身的寻址方式称为(4)。

A. 隐含寻址B. 寄存器寻址C. 立即寻址D. 直接寻址答案：C随着主存增加，指令本身很难保证直接反映操作数的值或其地址，必须通过某种映射方式实现对所需操作数的获取。

系统架构设计师案例分析试题加答案（四）系统架构设计师考试属于软考中的一项高级资格考试，考试分综合知识、案例分析和论文3个科目。

下午的案例分析是考试的一大难点，希赛小编为大家整理了几道系统架构设计师案例分析试题，希望对大家有所帮助。

试题四阅读以下关于系统设计与开发工具集成的说明，回答问题。

TeleDev是一个大型的电信软件开发公司，公司内部采用多种商业/开源的工具进行软件系统设计与开发工作。

为了提高系统开发效率，公司管理层决定开发一个分布式的系统设计与开发工具集成框架，将现有的系统设计与开发工具有效集成在一起。

集成框架开发小组经过广泛调研，得到了如下核心需求。

1目前使用的系统设计与开发工具的运行平台和开发语言差异较大，集成框架应无缝集成各个工具的功能。

2目前使用的系统设计与开发工具所支持的通信协议和数据格式各不相同，集成框架应实现工具之间的灵活通信和数据格式转换。

3集成框架需要根据实际的开发流程灵活、动态地定义系统开发工具之间的协作关系。

4集成框架应能集成一些常用的第三方实用工具，如即时通信，邮件系统等。

集成框架开发小组经过分析与讨论，最终决定采用企业服务总线(ESB.作为集成框架的基础架构。

1、ESB是目前企业级应用集成常用的基础架构。

请列举出ESB 的4个主要功能，并从集成系统的部署方式、待集成系统之间的耦合程度、集成系统的可扩展性3个方面说明为何采用ESB作为集成框架的基础架构。

2、在ESB基础架构的基础上，请根据题干描述中的4个需求，说明每个需求应该采用何种具体的集成方式或架构风格最为合适。

3、请指出在实现工具之间数据格式的灵活转换时，通常采用的设计模式是什么，并对实现过程进行简要描述。

参考答案1、本题主要考查考生应用集成的掌握情况。

ESB的主要功能包括如下。

(1)应用程序的位置透明性。

(2)传输协议转换。

(3)消息格式转换。

(4)消息路由。

(5)消息增强。

(6)安全支持。

(7)监控和管理。

2015软件水平考试(高级)系统架构设计师真题及答案案例第1部分：问答题，共5题，请在空白处填写正确答案。

1.[问答题]阅读以下关于嵌入式系统可靠性设计方面的描述，回答下列问题。

【说明】某宇航公司长期从事宇航装备的研制工作，嵌入式系统的可靠性分析与设计已成为该公司产品研制中的核心工作，随着宇航装备的综合化技术发展，嵌入式软件规模发生了巨大变化，代码规模已从原来的几十万扩展到上百万，从而带来了由于软件失效而引起系统可靠性降低的隐患。

公司领导非常重视软件可靠性工作，决定抽调王工程师等5人组建可靠性研究团队，专门研究提高本公司宇航装备的系统可靠性和软件可靠性问题，并要求在三个月内，给出本公司在系统和软件设计方面如何考虑可靠性设计的方法和规范。

可靠性研究团队很快拿出了系统及硬件的可靠性提高方案，但对于软件可靠性问题始终没有研究出一种普遍认同的方法。

【问题1】请用200字以内文字说明系统可靠性的定义及包含的4个子特性，并简要指出提高系统可靠性一般采用哪些技术?【问题2】王工带领的可靠性研究团队之所以没能快速取得软件可靠性问题的技术突破，其核心原因是他们没有搞懂高可靠性软件应具备的特点。

软件可靠性一般致力于系统性地减少和消除对软件程序性能有不利影响的系统故障。

除非被修改，否则软件系统不会随着时间的推移而发生退化。

请根据你对软件可靠性的理解，给出下表所列出的硬件可靠性特征与其对应的软件可靠性特征之间的差异或相似之处，将答案写在答题纸上。

【问题3】王工带领的可靠性研究团队在分析了大量相关资料基础上，提出软件的质量和可靠性必须在开发过程构建到软件中，也就是说，为了提高软件的可靠性，必须在需求分析、设计阶段开展软件可靠性筹划和设计。

研究团队针对本公司承担的飞行控制系统制定出了一套飞控软件的可靠性设计要求。

飞行控制系统是一种双余度同构型系统，输入采用了独立的两路数据通道，在系统内完成输入数据的交叉对比、表决、制导率计算，输出数据的交叉对比、表决、输出等功能，系统的监控模块实现对系统失效或失步的检测与定位。

目录2015年下半年系统集成项目管理工程师上午真题 (1)2015年下半年系统集成项目管理工程师上午真题参考答案 (9)2015年下半年系统集成项目管理工程师上午真题答案解析 (9)2015年下半年系统集成项目管理工程师考试案例分析真题 (14)2015年下半年系统集成项目管理工程师考试案例分析真题答案解析 (17)2015年下半年系统集成项目管理工程师上午真题（考试时间9 : 00～11 : 30 共150 分钟）请按下述要求正确填写答题卡1. 在答题卡的指定位置上正确写入你的姓名和准考证号，并用正规2B铅笔在你写入的准考证号下填涂准考证号。

2. 本试卷的试题中共有75 个空格，需要全部解答，每个空格1 分，满分75 分。

3. 每个空格对应一个序号，有A、B、C、D四个选项，请选择一个最恰当的选项作为解答，在答题卡相应序号下填涂该选项。

4. 解答前务必阅读例题和答题卡上的例题填涂样式及填涂注意事项。

解答时用正规2B 铅笔正确填涂选项，如需修改，请用橡皮擦干净，否则会导致不能正确评分。

(1)根据控制论创始人维纳及信息论的奠基者香农对信息的定义，信息是（）A、一种物质B、一种能量C、事先预测可知的报道D、事物的运动状态和状态变化的自我表述(2) 国家信息化体系包括信息技术应用，信息资源等六要素，其中（）是国家信息化成功之本，对其他各要素的发展速度和质确有着决定性的影响，是信息化建设的关键。

A、信息资源B、信息化法规和标准规范C、信息化人才D、信息化技术和产业(3)《国务院关于积极推进“互联网+”行动的指导意见》中提出的推动互联网与制造业融合，加强产业链协作，即基于互联网的协同制造新模式，提升制造业数字化、网络化和（）水平是发展“互联网+”的重点行动之一。

A、3D化B、重型化C、定制化D、智能化(4) ()不利于推动电子商务基础设施建设。

A、制定并实施（“宽带中国”战略及实施方案）B、充分利用现有物流资源，完善全国物流体系建设C、取消电子商务税收优惠政策D、大力发展智慧货运，提升物流运输效率(5) 安全电子交易协议（SET: Secure Electronic Transaction)标准是一种应用于因特网环境下，以信用卡为基础的电子交付协议，它给出了一套电子交易过程规范，其支付系统主要由持卡人(cardholder)、商家（merchant)、发卡行（issuing bank)、收单行（acquiring bank)、支付网关（payment gateway)和（）等六个部分组成。
