加工中心刀具补偿

加工中心对刀与刀具补偿操作教程时间：2012-05-30 作者：模具联盟网点击： 1479 评论：0 字体：T|T一、对刀对刀方法与具体操作同数控铣床。

二、刀具长度补偿设置加工中心上使用的刀具很多，每把刀具的长度和到 Z 坐标零点的距离都不相同，这些距离的差值就是刀具的长度补偿值，在加工时要分别进行设置，并记录在刀具明细表中，以供机床操作人员使用。

一般有两种方法：1、机内设置这种方法不用事先测量每把刀具的长度，而是将所有刀具放入刀库中后，采用 Z 向设定器依次确定每把刀具在机床坐标系中的位置，具体设定方法又分两种。

（ 1 ）第一种方法将其中的一把刀具作为标准刀具，找出其它刀具与标准刀具的差值，作为长度补偿值。

具体操作步骤如下：①将所有刀具放入刀库，利用 Z 向设定器确定每把刀具到工件坐标系 Z 向零点的距离，如图 5-2 所示的 A 、 B 、 C ，并记录下来；②选择其中一把最长（或最短）、与工件距离最小（或最大）的刀具作为基准刀，如图 5-2 中的 T03 （或 T01 ），将其对刀值 C （或 A ）作为工件坐标系的 Z 值，此时 H03=0 ；③确定其它刀具相对基准刀的长度补偿值，即 H01= ±│ C-A │， H02= ±│ C-B │，正负号由程序中的 G43 或 G44 来确定。

④将获得的刀具长度补偿值对应刀具和刀具号输入到机床中。

（ 2 ）第二种方法将工件坐标系的 Z 值输为 0 ，调出刀库中的每把刀具，通过 Z 向设定器确定每把刀具到工件坐标系 Z 向零点的距离，直接将每把刀具到工件零点的距离值输到对应的长度补偿值代码中。

正负号由程序中的 G43 或 G44 来确定。

2、机外刀具预调结合机上对刀这种方法是先在机床外利用刀具预调仪精确测量每把在刀柄上装夹好的刀具的轴向和径向尺寸，确定每把刀具的长度补偿值，然后在机床上用其中最长或最短的一把刀具进行 Z 向对刀，确定工件坐标系。

数控加工中心刀具长度补偿的研究加工中心刀具补偿的研究摘要:数控加工中心加工一个零件往往需要数把刀，为了简化编程，CNC系统采用刀具长度补偿可使在备制零件的加工程序时，不必考虑刀具的实际长度.阐述了刀具长度补偿的原理，研究了数控系统使用长度补偿旨令G43(G44)和H完成长度补偿功能，提出了刀具运行的实际位呈与编程中指令位置的计算方法.论述了刀具民数在CNC系统中的内存分配，分析了刀具长度补偿的方式、特点及CNC 系统中刀具长度补偿功能与其他指令的关系.结果表明:使用刀具长度补偿功能提高了加工效率。

加工中心是一种综合加工能力较强的设备，加工中心设置有刀库和自动换刀装置，在加工过程中由程序自动选刀和换刀，由于加工中心常用来加工形状复杂、工序多、精度要求较高、需用多种类型的普通机床和众多刀具、夹具且经多次装夹和调整才能完工的零件，因而加工一个零件需用十几把刀具甚至更多，由于每把刀具的长度都是不同的，在对被加工零件设置工件坐标系零点(一般为工件的卜表面)后，如果更换的刀具比编程时的标准刀具稍长则将使零件产生过切的现象Ul，反之使零件产生欠切的现象.利用数控系统的刀具长度补偿功能，可以解决上述问题.刀具长度补偿指令一般用于刀具轴向(Z向)的补偿，它使刀具在Z方向上的实际位移量比程序给定值增加或减少一个偏置值t2]，这样在编制零件的加工程序时，不必考虑刀具的实际长度以及各把刀具不同的长度尺寸.另外，当刀具磨损、更换新刀或刀具安装有误差时，也可使用刀具长度补偿指令，以补偿刀具在长度方向上的尺寸变化，而不需要重新编制加工程序、重新对刀或重新调整刀具.大大简化了编程，减少了工时，提高了效率。

1 CNC系统执行刀具长度补偿功能分析1.1刀具长度补偿功能的运行分析刀具长度补偿是通过执行含有G43 ( G44)和H指令来实现，其指令格式为G43Z_H_或G44Z_H_,即把编程的Z坐标值加上(或减去)H_代码所指定的偏置寄存器中预设的偏置值或补偿值a后作为CNC实际执行的Z坐标值使用G43,G44指令时，无论用绝对坐标还是用增量坐标编程，程序中指定的Z轴移动的终点坐标值，都要与H所指定寄存器中的偏置量a进行运算，然后把运算结果作为终点坐标值进行加工当执行程序段G43Z_ H_时，刀具移动到的实际位置的Z坐标值为Z实际值=Z指令值+H中的偏置值;当执行程序段G44Z_ H_时，刀具移动到的实际位置的Z坐标值为Z实际值=Z指令值一H_中的偏置值.式中偏置值可以是正值，也可以是负值(6]当偏置值(补偿值)的士号与Z坐标指令值的士号相一致时:用G43指令时，刀具移动到的实际位置的Z坐标值等于:程序中Z坐标指令值+刀具长度补偿值;用G44指令时，刀具移动到的实际位置的Z坐标值等于:Z坐标指令值一刀具长度补偿值.当偏置值(补偿值)的士号与Z坐标指令值的士号相反时:用G43指令时，刀具移动到的实际位置的Z坐标值等于:程序中Z坐标指令值十符号相反的刀具长度补偿值;用G44指令时，刀具移动到的实际位置的Z坐标值等于:程序中Z坐标指令值一符号相反的刀具长度补偿值.零件加工完后，用G49或H00指令取消刀具长度补偿.当换刀时，用G43(G44)H_指令赋予了当前所用刀的刀长补偿而自动取消了前一把刀具的长度补偿.图1表示CNC中长度补偿指令G43的运行情况.图中Zo平面为工件的上表面，即工件坐标系的Z坐标原点位置.1.2刀具长度参数在CNC中的内存分配刀具长度补偿值可通过数据输人接口输入计算机.在CNC系统中，开辟一全程变量区，以存储刀具参数.可采用如下所示的用C语言描述的结构作为刀具参数的通用格式.Struct_OFFSETInt T_NUM;Int T_TYPE;Float几几L1;Float T_G_L2;Float T_G_R;Float TW_L1;Float T_WL2;Float毛WR;Float T_Time_life;其中T NUM表示刀具号;Tes TYPE为刀具的类型;T_G_L1,T_G_L2,T_G_R表示刀具的标准几何参数(单位为mm ) ; T_W_ L1, T_W_L2表示刀具的实际尺寸，是用于长度刀具补偿的量.2 CNC中刀具长度补偿的方式2.1本卜偿方式分析2.1.1机上测量方式采用Z向设定器(或用试切法)依次确定每把刀具与工件在机床坐标系中的相互位置关系，即利用刀尖(或刀具前端)在:方向上与工件坐标系原点的距离值作为长度补偿值(如图2所示).加工前分别调用刀库中的每把刀具，让Z轴回到机床参考点，再让刀具(或刀具前端)接触Zo平面，此时机床坐标系的Z坐标值直接作为每把刀的刀具长度补偿值.2.1.2机外刀具预调仪或自动测长装置十机内对刀方式具体方案有2种:其一是在刀具预调仪上测出的主轴端面至刀尖的距离输人计算机的刀具长度偏置寄存器中作为刀长补偿值(如图3所示)CNC系统中运行刀具长度补偿指令后，刀尖(或刀心)走程序要求的运动轨迹，这是因为数控系统假设的是刀尖(或刀心)相对于工件运动，而在刀具长度补偿有效之前，刀具相对于工件坐标系原点的坐标是机床上刀具长度定位基准点E点相对工件坐标系原点的坐标.试比较下列两个程序段运行后刀具的位置:G90G54GOOZ0G90G54GOOG43ZOH01显然如果程序段中没有运行刀具长度补偿指令时，会造成严重的撞击事故.其二是设标准刀具的长度补偿值为零，把在刀具预调仪上测出的各刀具长度与标准刀具的长度之差分别作为每刀把的刀具长度补偿植.其中，比标准刀具长的记为正值，比标准刀具短的补偿值记为负值(如图4所示)先通过机内对刀法测量出基准刀在返回机床参考点时刀位点在:轴方向与工件坐标系原点的距离，并输人偏置寄存器中.2.2刀具长度补偿方式的比较采用机上测量方法测量麻烦且误差大，需要很多占机调试工时，因此效率低，但投资少.当用同一把刀加工其它的工件时就要重新设置刀具长度补偿值.用机外刀具预调仪或自动测长装置测量不占用有效机时，把刀具调整工作事先在刀具预调仪上完成，而且机床在加工运行时，还可在对刀仪上测量其它刀具的长度，不必因为在机床上对刀而占用机床运行时间，提高效率，增加零件加工精度，充分发挥加工中心的作用，但是需添置刀具预调仪设备，成本较高.使用刀具长度作为刀长补偿，可以避免同一把刀具加工不同工件需修改刀具长度偏置.为了对刀具准备和管理更有效，可以按照一定的规则给每把刀具编号，作档案，把各刀具的相关参数，如长度、半径、刀具形状和角度等写在小标牌上;或者对每个刀柄都设置编码，如贴到每个刀柄的条形码或磁卡，刀具预调仪与管理计算机相连，计算机自动保存每把刀具调整完后的相关数据，也可以写人该刀柄的磁卡上，纳人计算机管理系统.这样即使是因刀库容量原因而取下来的刀具在下一次安装使用时，只需根据标牌上的刀长数值作为长度补偿值而不需再进行测量3 CNC系统中刀具长度补偿功能与其他指令的关系3.1刀具长度补偿与半径补偿功能的关系如果在零件的数控加工程序中，既有刀具长度补偿又有刀具半径补偿(在控制器中补偿)指令时，必须把含有长度补偿的程序段写在含有半径补偿的程序段前面，否则半径补偿无效例如:在下面的程序段中:N50 GOOG41X20Y20D02N60 GOOG43Z10数控系统不执行刀具半径补偿若改为:N50 GOOG43Z10N60 GOOG41X20Y20D02则数控系统既执行刀具半径系统又执行刀具长度补偿指令.3.2刀具长度补偿与其它指令的关系a.G43,G44指令只能用于直线运动之中，在非直线运动语句中使用时会产生报警;b.G43,G44为同组模态指令，它们会自动取消上次刀具长度补偿而不需要用专门的G49指令，为了安全起见，在一把刀加工结束或程序段结束时，都应取消刀具长度补偿;c.刀具长度补偿必须伴随相立的插补运动(GOO,GO1,G81,G83等)才能有效;d.对于立式两轴半数控系统不需要预先确定加工平面;e.在同一程序段内如果既有运动指令又有刀具长度补偿指令，机床首先执行刀具长度偿指令，然后再执行运动指令如:N100 GO1G43Z-IOHOSF100;4结论a.提出了采用刀具长度补偿指令G43比及G44 H，加工中心的刀具在所编制的零件加工程序控制下在Z方向上的实际位置的计算方法;b.论述了用C语言描述的结构作为刀具参数的通用格式，在CNC 系统中，开辟一全程变量区，以存储刀具参数;c.对刀具长度补偿的三种方式进行了分析比较;d.分析了CNC系统中刀具长度补偿功能与刀具半径补偿功能及其他指令的关系;注释：一般而言，刀具长度补偿对二轴和三轴联动数控加工有效，但对刀具摆动的四、五坐标联动数控加工则无效.刀具长度在进行刀位计算时可以不考虑，但后置处理计算过程中必须要考虑.文章中提出的刀具长度补偿在数控加工中中易于实现.在生产实际中可根据各个厂家的能力灵活选用刀具长度补偿方式.参考文献1刘雄伟.数控机床操们与编程,训教程.机械工业出版利2胡育辉.数控铣床加工中心.辽宁利技出版社3杨叔子.机械加工工艺师手册.北京:机械工业出版社，2001.4王叶萍.数控加工工艺的设计要点f川.新技术新工艺， 2005.5制虹.数控加工工艺与编程.北京:人民邮电出版子土，2004.。

加工中心四轴关闭参数摘要：一、加工中心四轴简介二、关闭参数的必要性三、关闭参数的设置方法四、关闭参数设置的注意事项五、总结正文：一、加工中心四轴简介加工中心四轴，顾名思义，是指具有四个旋转轴的加工中心设备。

四轴加工中心在制造业中应用广泛，可以实现多种复杂零件的加工需求。

四轴分别对应X、Y、Z和A轴，各轴具有独立的运动控制，可实现多轴联动加工。

二、关闭参数的必要性在实际加工过程中，为确保加工安全和零件加工质量，关闭参数的设置至关重要。

关闭参数主要包括刀具补偿、切削参数、进给速度、刀具寿命等方面。

合理的关闭参数设置有助于提高加工效率，降低成本，避免加工事故。

三、关闭参数的设置方法1.刀具补偿：根据刀具的实际直径、刀尖半径和加工零件的尺寸，合理设置刀具补偿值。

2.切削参数：根据加工材料、刀具材质和加工方式，设置合适的切削深度、切削速度和进给速率。

3.进给速度：根据刀具的加工速度、加工零件的尺寸和加工精度要求，设置合适的进给速度。

4.刀具寿命：根据加工量、刀具材质和加工条件，合理设置刀具寿命，确保刀具在使用过程中的安全与稳定。

四、关闭参数设置的注意事项1.结合加工零件的实际需求，充分了解刀具性能，确保参数设置合理。

2.注意各轴之间的协调与配合，避免因轴间不同步导致的加工问题。

3.考虑加工过程中的安全性，避免因参数设置不当导致的设备损坏或人身安全事故。

4.定期检查和调整关闭参数，确保加工中心四轴运行稳定、加工质量可靠。

五、总结加工中心四轴关闭参数设置是保证加工顺利进行的关键环节。

只有合理地设置关闭参数，才能确保加工过程中的安全与质量。

加工人员应充分了解设备性能、加工零件要求，结合实际情况进行参数设置，不断提高加工效率，降低成本。

Bewise Inc. Reference source from the internet.刀具长度补偿功能，是数控机床的一项重要功能，在准备功能中用G43、G44、G49表示，但是若使用得不好很容易造成撞车和废品事故。

下面以加工中心为例，介绍生产实践中常用的几种刀具长度补偿方法。

1 刀具长度补偿功能的执行过程典型的指令格式为G43 Z_H_；或G44 Z_H_。

其中G43指令加补偿值，也叫正向补偿，即把编程的Z值加上H代码指定的偏值寄存器中预设的数值后作为CNC实际执行的Z坐标移动值。

相应的，G44指令减去预设的补偿值，也叫负向补偿。

当指令G43时，实际执行的Z坐标值为Z’=Z_+(H_)；当指令G44时，实际执行的Z坐标值为Z’=Z_-(H_)；这个运算不受G90绝对值指令或G91增量值指令状态的影响。

偏值寄存器中可预设正值或负值，因此有如下等同情况。

指令G43、H设正值等同于指令G44、H设负值的效果：指令G43、H设负值等同于指令G44、H设正值的效果。

因此一般情况下，为避免指令输入或使用时失误，可根据操作者习惯采用两种方式：只用指令G43，H设正值或负值：H只设正值，用指令G43或G44。

以下介绍使用较多的第一种情况。

指令格式中Z值可以为0，但H0或H00将取消刀具长度补偿，与G49效果等同，因为0号偏值寄存器被NC永远置0。

一般情况下，为避免失误，通过设定参数使刀具长度补偿只对Z轴有效。

例如当前指令为G43X_H_；时，X轴的移动并没有被补偿。

被补偿的偏置值由H后面的代码指定。

例如H1设20.、H2设-30.，当指令“G43 Z100.H1；”时，Z轴将移动至120.处：而当指令“G43 Z100. H2；”时，Z轴将移动至70.处。

G43(G44)与G00、G01出现在一个程序段时，NC将首先执行G43(G44)。

可以在固定循环的程序段中指令G43(G44)，这时只能指令一个H代码，刀具长度补偿同时对Z值和R值有效。

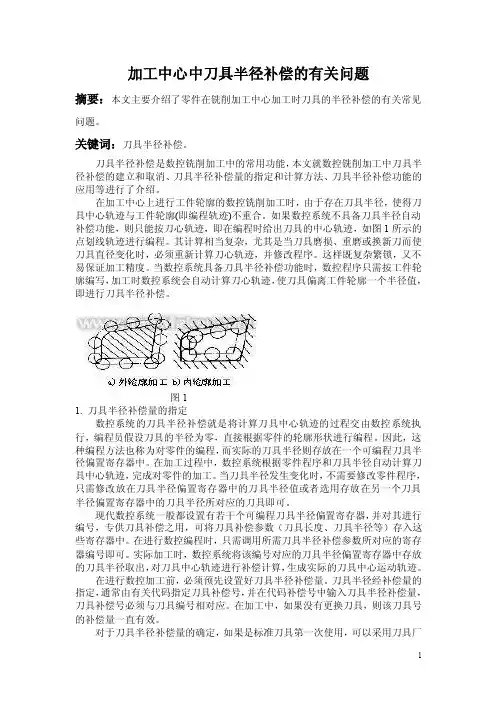

加工中心刀具半径补偿编程举例在数控加工领域中，加工中心是一种重要的设备，它能够高效地完成各种零件的加工任务。

而刀具半径补偿编程则是加工中心中常用的编程技术之一，它可以帮助操作者实现更加精准的切削加工效果。

下面将通过一个举例来说明加工中心刀具半径补偿编程的应用。

假设我们需要加工一个圆形孔，直径为10mm，而刀具的半径为5mm。

首先，在进行刀具半径补偿编程之前，我们需要准备好工件和刀具，并将它们安装在加工中心上。

接下来，我们进入编程界面，在进行刀具半径补偿编程之前，首先需要设置刀具半径补偿的模式。

在加工中心上，常用的刀具半径补偿模式有G41和G42。

G41代表左刀具半径补偿，即刀具路径在实际轮廓的左侧，而G42代表右刀具半径补偿，即刀具路径在实际轮廓的右侧。

根据加工需求，我们选择合适的刀具半径补偿模式。

然后，我们需要定义刀具半径补偿的具体数值。

在加工中心编程中，刀具半径补偿的数值以D开头进行定义。

例如，D10代表刀具半径补偿为10mm，D-5代表刀具半径补偿为-5mm。

根据实际情况，我们设置刀具半径补偿为5mm。

接下来，我们需要定义刀具路径。

在加工中心编程中，刀具路径通常使用G01指令进行定义。

例如，G01X100Y100表示刀具沿X轴和Y轴移动到坐标（100，100）的位置。

根据圆形孔的要求，我们定义刀具路径为G01X0Y0。

最后，我们需要进行圆形孔的切削加工。

在加工中心编程中，切削加工通常使用G02和G03指令进行定义。

G02表示顺时针切削，G03表示逆时针切削。

根据圆形孔的要求，我们定义切削加工的指令为G02X0Y0I-5J0，其中I和J表示切削圆的圆心坐标相对于起点坐标的偏移量。

通过以上的编程步骤，我们成功地完成了加工中心刀具半径补偿编程举例。

在实际操作过程中，我们可以根据不同的加工需要进行相应的调整和改进。

刀具半径补偿编程的应用可以帮助我们实现更加精准和高效的切削加工效果，提高加工质量和生产效率。

数控铣与加工中心加工中，刀具半径补偿通常注意的事项《数控铣与加工中心加工中刀具半径补偿的那些事儿》在数控铣和加工中心加工的世界里，刀具半径补偿就像是一个有点小脾气却又非常重要的伙伴，要是不小心伺候着，可就容易出乱子啦。

首先呢，咱得在设置刀具半径补偿的时候打起十二万分的精神。

就像是给一个爱挑刺的小孩挑衣服，尺寸一点都不能错。

刀具的实际测量半径那得量得准准的，要是你一不小心量错了，那加工出来的零件就像是整容整歪了的脸，要么多一块，要么少一块，完全不是你想要的完美模样。

比如说，本来要铣出个圆形的零件，这半径补偿设错了，嗨，最后出来的可能是个奇奇怪怪的椭圆或者直接成个多边形了，这零件可就只能哭着说“我不是个合格的宝宝”了。

在编程的时候，那更得小心谨慎。

你得时刻清楚这个刀具半径补偿是什么时候开始生效的，就好像知道魔术什么时候开始变一样。

如果在不恰当的时候启动或者关闭它，就像魔术师在错误的时机变出个兔子，会把整个加工过程搅得一团糟。

而且在程序中改变刀具的时候，可别忘了重新设置刀具半径补偿啊，不然新刀具完全按照旧刀具的补偿规则干活，这就好比让一个小瘦子穿大胖子的衣服，怎么看怎么别扭，加工出来的尺寸肯定没个准头。

还有啊，在刀具半径补偿的过程中，你可别想当然地觉得一切都会顺顺利利。

加工过程中要是刀具发生了磨损或者更换了新刀具，你必须得及时调整刀具半径补偿的值。

这就像牵着小狗出门，小狗变胖了或者换了只小狗，你还按照原来的长度牵绳子，那肯定得出问题啊。

要是发现加工出来的零件尺寸越来越不对劲儿，那十有八九就是你忘记为刀具半径补偿做“更新换代”啦。

而且在加工一些复杂形状的零件时，刀具半径补偿的路线规划可是个大学问。

就像是在迷宫里给小老鼠规划路线一样，得避开那些可能会让刀具“撞墙”或者过度切削的地方。

你以为它能保持风度地绕过那些危险地带呢，要是路线不对，刀具可不会客气，直接就给你零件上留下一道触目惊心的“伤疤”，这个加工出来的零件也只能报废，零件要是会说话，估计得大喊“我招谁惹谁了呀”。

加工中心刀具补偿G41/G42判定方法
判定方法：
假定操作者面向刀具前进的方向站立，刀具前进的箭头指向自己，此时，如果被加工表面在自己的左手边，则为G41（左刀补）；如果被加工表面在自己的右手边，则为G42（右刀补）；
切记！！G41/G42与G02/G03没有严格的对应关系，具体什么时候该用G41、G42一定要学会自己判断。

特例：如果程序中某处使用的G41/G42与上面的判定方法“相反”，则在使用CAM编程时，刀具补偿选择了“两者反向”，此时所加刀补正负值正好与上面的相反。

举例说明：
正负值的判定：与上述“判定方法”相同时：如果要求图1内孔（内轮廓）尺寸变大、图2外轮廓变小，则在机床刀具补偿值处输入相应的负值（相对当前值）；例如当前刀补值为0.05（-0.05）mm，要求孔变大（外轮廓变小）0.02mm 时，应该将刀补值改为0.04（-0.06）mm（半径补偿）。

与上述“判定方法”相反时：如果要求图1内孔（内轮廓）尺寸变大、图2外轮廓变小，则在机床刀具补偿值处输入相应的正值（相对当前值）；例如当前刀补值为0.05（-0.05）mm，要求孔变大（外轮廓变小）0.02mm时，应该将刀补值改为0.06（-0.04）mm（半径补偿）。
