景宏顶驱操作维护保养规程1. 引言景宏顶驱是一种常用的设备，用于钻井操作中提供钻杆的旋转力。
为了确保设备的正常运行和延长其使用寿命，操作人员应遵守一定的操作维护保养规程。
本文档将介绍景宏顶驱的操作、维护和保养要点。
2. 操作要点2.1 安全操作 - 在操作过程中，必须注意安全。
操作员应穿着符合要求的个人防护装备，如安全帽、安全鞋等。
- 严禁在设备运行过程中进行维修、保养等工作。
- 在开始操作前，必须检查设备是否正常运行，并检查油液和润滑油是否充足。
2.2 操作流程 - 开始操作前，应根据钻井计划设置好顶驱参数。
- 接通电源后，按照设备说明书进行设备开机操作。
- 根据需要，选择适当的操作模式，如手动模式或自动模式。
- 在操作过程中，应密切监控设备的运行状况，并及时调整参数以保持设备的正常运行。
- 操作结束后，应正确关闭设备，并进行设备的清洁工作。
3. 维护保养要点3.1 定期检查 - 按照设备使用手册的要求，定期检查设备的润滑油、橡胶密封圈、电缆等部分的磨损情况，并及时更换损坏的部件。
- 检查设备的电气系统、液压系统等是否正常运行，如有异常情况应及时处理。
3.2 润滑保养 - 根据设备的要求定期给设备加油，保证设备的润滑状态。
- 在加油前，应先清洁设备的润滑油口，防止杂质进入设备内部。
3.3 清洁工作 - 每次操作后，应进行设备的清洁工作，将设备表面的油污、灰尘等清除。
- 同时，应对设备进行检查，确保设备无异常。
4. 安全事项•使用设备过程中，应遵守相关的安全操作规程，不得超负荷操作设备。
•当设备发生故障或异常情况时，应立即停止使用，并及时报告维修人员进行处理。
•在进行设备维护和保养时，应使用正确的工具和设备，并确保操作人员的人身安全。
5. 总结景宏顶驱的操作维护保养是确保设备正常运行和延长设备寿命的重要环节。
操作人员应严格遵守相关规程，进行安全操作，并进行定期检查、润滑保养和清洁工作。
顶驱安装调试培训资料（二）引言概述：本文是顶驱安装调试培训资料的第二部分，主要介绍了顶驱的安装调试过程。
通过本文的学习，能够帮助读者了解顶驱的安装调试流程和注意事项，提高顶驱的安装调试效率和质量。
一、准备工作1.确认安装位置：选择适合安装顶驱的位置，并考虑到顶驱的连接方向和周围设备的布局。
2.准备所需工具和设备：包括起重设备、安装工具、电缆连接器等。
3.检查设备完整性：检查顶驱本身和配件是否完好，并进行清洁，确保无损坏和杂质。
二、顶驱安装前的检查1.检查固定件：检查固定件的安装情况，包括固定螺栓、垫片等，确保其紧固牢固。
2.检查电气连接：检查顶驱与电源、控制系统的电气连接是否正确，确保接线牢固可靠。
3.检查润滑系统：检查润滑系统的工作状态，包括油液的添加、油压的调整等，确保润滑系统正常工作。
4.检查冷却系统：检查冷却系统的工作状态，包括冷却水的供应、水温的调整等，确保冷却系统正常工作。
5.检查传感器：检查传感器的连接情况和工作状态，确保其正常工作并能正确感知相关信号。
三、顶驱安装步骤1.安装起重设备：利用合适的起重设备将顶驱吊装至安装位置，并注意悬挂点的稳定和牢固。
2.连接电缆和管路：根据连接图纸进行电缆和管路的连接，确保连接牢固，并按照正确的标识进行标识。
3.安装固定件：将固定件安装至顶驱和安装位置上，根据标准的拧紧力矩进行紧固。
4.检查安装质量：检查顶驱的安装质量，包括固定件的紧固情况、电缆和管路的连接状况等。
5.做好安全措施：在安装完毕后，做好相关的安全措施，排除潜在的安全隐患。
四、顶驱安装调试注意事项1.注意安全：在整个安装调试过程中，要严格按照安全操作规程执行，确保人身安全。
2.保护设备：在安装调试过程中，要注意保护设备不受损坏，避免过大的冲击和摩擦。
3.注意环境条件：在选择安装位置时，要考虑到环境条件对顶驱的影响，如温度、湿度等。
4.注意电气安装：在进行电气连接时，要按照正确的接线方式进行连接，避免电气短路和火灾等事故。

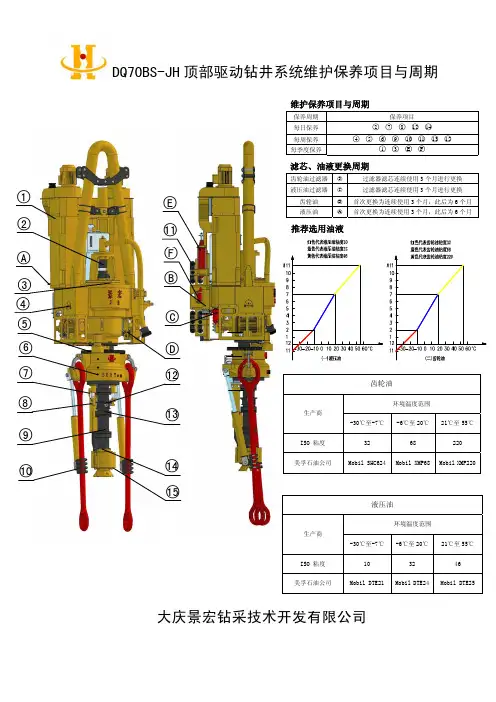

顶驱操作及维护保养规程顶驱操作及维护保养规程1范围本标准规定了顶驱的操作及维护保养的方法本标准适用于钻井队DQ70BS、DQ90BS、TDS-11SA顶驱的操作及维护保养2技术参数2.1DQ70BS顶驱主要技术参数2.1.1基本参数名义钻井深度7000m（41/2钻杆）最大载荷4500kN水道ID76.2mm（3）额定循环压力35MPa系统重量12t （主体，不含单导轨和运移托架）工作高度6.1m（提环面到吊卡上平面）电源电压600VAC额定功率400HP×2环境温度－35 ℃～50℃海拔≤1000m2.1.2钻井参数转速范围0～220r/min连续可调工作扭矩50kN.m（连续）最大扭矩75kN.m（间断）2.1.3电动机参数额定功率400HP×2连续额定转速1150r/min最大转速2400r/min2.1.4冷却风机型号YB132S1-2-HWF1(船用隔爆，室外防腐)额定功率5.5kW额定电压380VAC额定频率50Hz额定电流11A额定转速2900r/min2.1.5液压盘式刹车刹车扭矩68kN.m油缸工作压力7MPa2.1.6电气控制系统VFD输入电压600VACVFD输出频率0～121Hz电机主极温度和控制极温度报警220℃减速箱油温报警75℃液压源油温报警75℃液压源油箱液位过低报警2.1.7减速箱速比10.5：1双级减速润滑齿轮油泵强制润滑，过滤空气冷却2.1.8管子处理装置旋转头转速8～10r/min（可调）液压马达工作压力16MPa上部内防喷器（遥控）65/8"APIREGbox～pin，70MPa下部内防喷器（手动）65/8"APIREGbox～pin，70MPa背钳通径200mm背钳夹持范围31/2"DP～51/2"DP最大卸扣扭矩75kN.m吊环2740mm,350t倾斜臂倾斜角度前倾30°，后倾50°2.1.9液压控制系统工作压力16MPa工作流量40L/min电动机电压380VAC电动机功率15kW电动机转速1450r/min2.2DQ90BS顶驱主要技术参数2.2.1基本参数名义钻井深度9000m（41/2钻杆）最大载荷6750kN水道ID76.2mm（3）额定循环压力52Mpa（7500psi）系统重量14t（主体，不含单导轨和运移托架）工作高度6.1m（提环面到吊卡上平面）电源电压600V/3AC额定功率500HP×2环境温度－35℃～55℃海拔≤1200m2.2.2钻井参数转速范围0～200r/min连续可调工作扭矩70kN.m（0～100r/min连续）最大扭矩125kN.m（间断）2.2.3电动机参数额定功率500HP×2连续额定转速1190r/min最大转速2380r/min2.2.4冷却风机型号YB132S1-2-HWF1(船用隔爆，室外防腐)额定功率5.5kW(7.5HP)额定电压380VAC 额定频率50Hz额定电流11A额定转速2900r/min2.2.5液压盘式刹车刹车扭矩75kN.m油缸工作压力8～9MPa2.2.6电气控制系统VFD输入电压600V/3ACVFD输出频率0～121Hz电机主极温度和控制极温度报警110℃减速箱油温报警85℃液压源油温报警60℃2.2.7减速箱速比12：1双级减速润滑齿轮油泵强制润滑，过滤空气冷却2.2.8管子处理装置旋转头转速4～6r/min（可调）液压马达工作压力14MPa上部内防喷器（遥控）75/8"APIREGbox～pin，70MPa下部内防喷器（手动）75/8"APIREGbox～pin，70MPa背钳通径220mm背钳夹持范围27/8"DP～65/8"DP最大卸扣扭矩125kN.m吊环3600mm,500t倾斜臂倾斜角度前倾30°，后倾55°2.2.9液压控制系统工作压力16MPa工作流量40L/min电动机电压380VAC电动机功率15kW电动机转速1450r/min3风险识别与控制措施风险识别控制措施机械伤害1、作业人员劳保用品必须穿戴齐全，符合要求。
引言：顶驱系统是石油钻井中重要的设备之一，它承担着提升和控制钻杆的任务。
为了提高工作效率和确保安全，顶驱系统的培训显得尤为重要。
本文将在上一篇培训文章的基础上，继续介绍有关顶驱系统的培训内容。
通过对顶驱系统的深入了解，从基本原理到操作技巧，使参与培训的人员能够掌握并熟练使用顶驱系统。
概述：正文内容：一、顶驱系统的组成和原理1.顶驱系统的主要组成部分：顶驱、顶驱控制系统、顶驱动力系统等。
2.顶驱系统的工作原理及其相关参数的意义。
3.顶驱系统的工作流程以及各个组成部分之间的配合关系。
二、顶驱系统的安装和调试1.顶驱系统的安装步骤和注意事项。
2.顶驱系统的调试方法和步骤。
3.顶驱系统的传感器校准与校验。
三、顶驱系统的操作技巧1.顶驱系统的开机和关机操作。
2.顶驱系统的操作界面和功能介绍。
3.顶驱系统的参数设置和调整技巧。
4.顶驱系统的故障处理和应急措施。
5.顶驱系统的数据记录和分析技巧。
四、顶驱系统的故障排除与维护1.顶驱系统的常见故障及其排除方法。
2.顶驱系统的定期维护内容和方法。
3.顶驱系统的备件管理和更换流程。
五、顶驱系统的应用与发展1.顶驱系统在不同钻井工况下的应用特点。
2.顶驱系统在钻井作业中的安全性和效率的重要性。
3.顶驱系统的新技术和新产品的研发方向。
4.顶驱系统的未来发展趋势和市场前景。
总结：通过本文的详细阐述，参与顶驱系统培训的人员可以全面了解顶驱系统的组成和原理，掌握顶驱系统的安装调试方法以及操作技巧，熟悉顶驱系统的故障排除与维护，了解顶驱系统的应用及其发展趋势。
这些知识将有助于提升工作效率和确保作业安全，进一步推动顶驱系统的发展和应用。
第四章Varco顶部驱动钻井系统的维护与保养第一节检查1.1检查路线(见表4-1：检查周期表)首先检查TDS-9S的零件、附件和接头是否齐全。
所有锁紧零件是否完好。
其检查路线为：1.1.1现场服务工程师：值班室→(资料的收集)→发电房→输入电缆→控制房→输出电缆→司钻控制台→反扭矩梁→导轨→顶部驱动系统→水龙带．1.1.2电气技师：值班室(资料的收集)→发电房(发电机的电气控制系统)→输入电缆→控制房输出电缆→司钻控制台→顶驱的各个电机。
1.1.3机械技师：值班室(资料的收集)→发电房(柴油机的运转情况)→油罐→反扭矩梁→导轨→顶部驱动系统(机械部分)→水龙带．1.1.4司钻：司钻控制台(各种按扭．指示灯和开关以及仪表的参数是否与实际的一致)→顶驱是否有松动或不正常现象和是否有异响→值班室(填写资料)1.1.5井架工：顶驱部分(油箱的油位，各部分的紧固螺栓，是否有异响或不正常现象)→反扭矩梁→导轨→天车的耳板→水龙带。
1.1.6电工：发电房(发电机的电气控制系统)→输入电缆→控制房一→输出电缆→司钻控制台→顶驱的各个电机→值班室(资料的填写)。
1.1.7发电工：油罐→柴油管线(是否有泻漏)→发电房(油位，水位，清洁以及运转状况)→值班室(资料的填写)。
表4-1检查周期表序号检查内容周期1齿轮箱油位每日2液压油箱油位每日3检查零件配合是否松动每日4检查冲管是否泄漏每日5检查本体内润滑油流量和润滑情况每周6检查马达百叶窗(出口)每周1.2主要零部件的检查方法1.2.1主马达盘式液压刹车的检查(图4-1)首先拆下刹车座上的盖子，然后对刹盘和闸瓦(摩擦片)进行检查。
如果闸瓦(摩擦片)磨损超过了厂家建议的范围，则更换闸瓦(摩擦片)。
如果闸瓦磨损不均匀，则应通过刹车片上的螺栓对闸瓦间隙进行调整。
同时检查液压回路是否泄漏。
注意：切莫用手去检查液压管路。
因为油路上的砂眼往往被污渍堵着，当用手去除污渍时，带压的液压油会突然喷出，造成皮肤损伤。
顶驱系统培训（二）
引言概述：
本文旨在介绍顶驱系统培训的具体内容，包括系统组成、操作流程、故障处理等方面的知识。
通过系统化的培训，帮助学员理解和掌握顶驱系统的工作原理和操作技巧，提高工作效率和安全性。
正文：
一、顶驱系统组成
1. 顶驱系统的基本构成
2. 顶驱系统的主要组件及功能
3. 顶驱系统的安装和维护
二、操作流程
1. 顶驱系统的开机步骤
2. 顶驱系统的工作模式及切换方法
3. 顶驱系统的参数设置与调整
4. 顶驱系统的运行监控和维护
5. 顶驱系统的关机步骤
三、故障处理
1. 常见故障的识别和排除方法
2. 顶驱系统的报警处理和应急措施
3. 顶驱系统的维修与更换零部件
4. 顶驱系统的预防性维护和保养
5. 顶驱系统故障案例分析及解决方案
四、操作技巧与安全事项
1. 顶驱系统的操作规程和安全操作注意事项
2. 顶驱系统的应急处理与事故防范
3. 顶驱系统操作中的注意事项和技巧
4. 顶驱系统操作的常见问题及解决方法
5. 顶驱系统操作中的常见疑问解答
五、系统性能评估与改进
1. 顶驱系统的性能评估指标和方法
2. 顶驱系统操作的质量控制和改进方法
3. 顶驱系统操作历史数据的分析和利用
4. 顶驱系统操作效率的提升和优化措施
5. 顶驱系统培训结束后的反馈与建议
总结：
通过本次顶驱系统培训，学员们能够全面了解顶驱系统的组成、操作流程和故障处理方法。
培训还注重培养学员的操作技巧和安全意识，同时对系统性能评估和改进进行了介绍。
希望学员们通过本次培训能够更好地应对实际工作中遇到的问题，提高工作效率和安全性。
景宏顶驱操作维护保养规程一、景宏顶驱操作规程1.1.1安全操作提示为避免顶驱在安装、拆卸过程出现人身伤害或者设备损坏，顶部驱动装置的安装调试，应当由具有相应专业资格和经验的工作人员进行。
在操作前必须仔细阅读本手册以及相关技术文件。
专业工作人员以及接近系统设备的其他人员，应当接受钻井操作和钻井安全知识培训。
1.2顶驱安装及拆卸1.2.1安装准备设备安装前，应当仔细考虑井场布置。
包括：电控房安放地面平整；将电控房、井架电缆箱摆放在钻台的左后侧；根据井场的实际布置，将顶驱本体（及其运移架）导轨（及其运输架）、游动电缆箱摆放在安装时便于吊装的位置。
导轨、顶驱本体、电缆箱、安装附件在运抵井场卸货时应提前考虑摆放位置，尽量摆放在适宜安装的位置，以方便吊装、避免重复作业，节省安装时间。
测量安装反扭矩梁的井架横梁，根据井架横梁的宽度，将随机配备的“卡块”焊接在反扭矩梁组件的压板上。
将天车“防碰限位装置”解除。
使游车大钩能够到达井架顶部。
1.2.2安装顺序：安装悬挂吊耳（井架首次安装顶驱）→调整导轨调节组件→安装导轨对接装置→安装滑插式折叠导轨→安装顶驱本体→安装反扭矩梁→安装电缆→安装辅助设备→系统上电、调试。
安装后检查验收：顶驱装置安装完成后，需要进行一次彻底的检查，确认各项安装工作已经正确完成，所有运输、固定装置已经取下，为开机调试做好准备。
检查工作应由负责安装顶驱的技术人员进行。
1.2.3顶驱拆卸顺序：断开一次电源开关、给各功能单元断电→拆卸辅助设备→拆卸电缆→拆卸反扭矩梁→拆卸顶驱本体→拆卸滑插式折叠导轨→拆卸导轨对接装置→拆卸导轨调节组件。
1.3安全操作规程1.3.1顶部驱动钻井装置的使用，应当由具有相应资格和经验的人员进行操作，在操作前应当仔细阅读本手册以及相关技术手册。
1.3.2工作人员以及接近设备的其他人员，应当接受钻井操作和钻井安全知识的专门培训。
1.3.3工作过程中应佩戴手套、服装等适当的防护用品。
顶驱现场保养与维护的重要性发布时间：2021-05-14T03:02:10.005Z 来源：《中国科技人才》2021年第8期作者：刘春亮刘杨[导读] 石油企业在开采油田过程中，一般会用到较多的钻井设备，其中最为常用的一种设备就是钻井顶驱，实际开采工作通常会面临着各种各样的气候和环境考验，经常会因为油井位置的不同需要进行长时间的生产作业。
黑龙江景宏石油设备制造有限公司黑龙江省齐齐哈尔市 161005摘要：钻井顶驱设备是石油企业生产过程的必要设备，也是保证石油企业平稳运行的基础，所以石油企业需要高度重视现场的保养和维护工作。
本文就对顶驱设备现场维护和保养工作的重要性，存在问题具体管理方法进行简要分析。
关键词：顶驱设备；保养与维护；重要性；措施1 顶驱现场保养与维护的重要性石油企业在开采油田过程中，一般会用到较多的钻井设备，其中最为常用的一种设备就是钻井顶驱，实际开采工作通常会面临着各种各样的气候和环境考验，经常会因为油井位置的不同需要进行长时间的生产作业。
所以施工人员要加强对站点顶驱的日常管理，这样才可以保证油田企业石油开采的正常运行。
但是受到很多因素的影响，部分石油企业在钻井地区使用过程中处理的不到位，面临着很多的问题，当钻井顶驱出现问题，就会影响到石油开采效率，进而影响石油企业的经济效益。
所以，石油企业想要更好的发展，就必须加强对钻井顶驱的管理。
石油企业在日常石油开采过程中，需要加强对钻井设备的管理，这样不仅可以节约成本，还可以在一定程度上提高企业的经济效益。
为了企业更好的发展，施工人员就需要对钻井顶驱设备进行日常的维修和养护，在使用之前排除安全隐患，这样才能使得石油企业的利益最大化，加大石油的开采力度。
2 现阶段顶驱钻机设备管理与维护工作存在的主要问题第一，部分工作人员没有明确自身的工作任务，造成施工人员在施工过程中不能发挥自身的价值。
造成这一问题的主要原因是石油企业缺乏对工作人员的管理或者管理制度落实不到位，从而使工作人员缺乏一定的责任心和管理意识，工作人员在日常设备管理过程中过于散漫，没有深刻认识到自身工作的重要性，从而不能有效地贯彻落实好顶驱钻井设备的养护工作。
