顶驱安全操作规程范文第一章绪论1.1 为了保证顶驱在作业中的安全,保护作业人员生命财产安全,制定本规程。
1.2 本规程适用于所有使用顶驱进行钻井作业的人员。
1.3 顶驱操作人员应当具备相应的专业知识和技能,并经过相关培训合格。
第二章安全措施2.1 顶驱的测量和调试工作必须由经过培训合格的操作人员进行。
2.2 在顶驱安装完毕后,应进行必要的调试和测试工作,确保其正常运行。
2.3 顶驱操作人员应定期对设备进行巡检,确保设备的正常运行。
第三章作业要求3.1 在作业过程中,应保持作业现场整洁,避免杂物堆积。
3.2 作业人员必须穿戴符合要求的个人防护装备,包括安全帽、防护鞋、防护眼镜等。
3.3 作业人员应注意保持机器设备的稳定性,避免过度摩擦和震动,以免造成设备故障。
第四章应急措施4.1 顶驱操作人员应对常见故障和意外情况进行应急处理,包括停机、紧急切断电源等措施。
4.2 在发生意外事故时,应立即报警并采取紧急救援措施。
第五章作业标准5.1 顶驱操作人员在作业过程中应按照相关标准进行操作和测量。
5.2 顶驱的运行参数应符合相关要求,如转速、扭矩等。
5.3 顶驱操作人员应按照规定的程序进行操作,并及时记录作业数据。
第六章作业环境6.1 顶驱操作人员应了解作业环境的特点,包括气候条件、地质情况等。
6.2 在作业环境异常复杂或恶劣的情况下,应采取相应的安全措施。
6.3 作业人员应定期进行环境监测,确保作业环境的安全性。
第七章监督和检查7.1 顶驱操作人员的操作行为应受到相关部门的监督和检查。
7.2 监督和检查部门应定期对顶驱的操作和维护情况进行检查和评估。
7.3 发现问题时,应及时采取相应的纠正措施,并进行记录。
第八章安全教育和培训8.1 公司应定期组织顶驱操作人员进行安全教育和培训。
8.2 安全教育和培训内容包括顶驱的操作规程、安全措施、应急处理等。
8.3 操作人员应参加培训并取得合格证书,否则不得从事顶驱操作工作。
培训手册适用范围:初次使用天意顶驱的个人及单位盘锦辽河油田天意石油装备有限公司本手册包含与顶驱操作使用和维修有关的技术信息。
关于本产品的其他技术性说明分别包含在以下文件中:《服务手册》《机械液压与电气图册》《PRBA-01用户手册》《ACS800硬件手册》《ACS-BRK安装手册》《ACS800固件手册》《S7-300模板规范手册》《ET200M操作指导手册》《SITOP操作说明书》《SIEMENS制单元使用说明书》由于顶部驱动装置产品根据用户的使用工况和特殊要求而进行个性化设计,故针对本产品的技术文件可能不适用于同型号的其他产品,在使用技术文件时应当核对产品的型号与编号。
对于随机文件中没有涉及的内容,以及安装、使用和维护中的其它问题,如果需要,请与制造厂联系。
电话:************传真:************邮件:****************地址:盘锦经济开发区石油高新技术产业园邮政编码:124010目录目录 (IV)序言 (1)1、安全须知 (1)2、安全操作提示 (1)2.1.井控安全操作提示 (1)2.2.震击操作 (1)3、安装、调试与拆卸 (3)3.1.安装准备 (3)3.2.安装组织 (3)3.3.安装耳板支座和连接板 (3)3.4安放变频房 (4)3.5安装电缆架 (5)3.6将顶驱移至钻台面 (6)3.7顶驱与大钩连接 (7)3.8将顶驱与运输架分离 (8)3.9安装第一节导轨 (9)3.10分离运输架 (10)3.11安装第三节导轨 (11)3.12安装其余导轨 (12)3.13连接导轨和连接板 (13)3.14拆卸顶驱与导轨间连接销 (14)3.15安装导轨固定梁 (15)3.16连接泥浆管线 (16)4.顶驱拆卸 (17)司钻控制台 (18)5、司钻控制台面板 (18)5.1.钻井模式 (19)5.2.上扣模式 (20)5.3.卸扣模式 (21)5.4.其它操作 (22)6.特殊工况 (23)6.1.倒换大绳 (23)6.2.释放反扭矩 (23)6.3.下测井仪器 (24)6.4.使用震击器 (25)6.5.下套管和起套管 (25)6.5.1使用顶驱下套管有以下好处 (25)6.5.2使用顶驱下套管前的准备 (26)6.6.下套管 (26)6.7.起出套管 (28)6.8.起下钻 (29)7.顶驱上扣扭矩设定值标准 (29)序言1、安全须知顶部驱动装置的使用,应当由具有相应资格和经验的人员进行。
1.1.1操作检查在PTD正在用于其它操作,钻井主轴没有旋转时,要进行操作检查。
典型的操作:起下钻下套管布线/泥浆录井要进行下列检查:-观察液压管线,无液压泄漏。
-在报警盘上,没有PTD报警信号。
-按照试车程序中的说明,所有的灯都要发光并关掉。
-当升起或降低井架时,不能将任何液压软管或者管道卡住。
-PTD 及关联设备上的任何部件都不能松动。
-PTD附近不能有任何人停留,否则会造成人员伤害。
1.1.2运行检查顶驱在进行钻井作业期间,在主轴旋转或者接一个新立柱时,要进行如下检查:-检查冲管,不能有泄漏。
-任何液压管线都不能出现泄漏。
-根据试车程序中的说明,所有的仪表及灯都要工作。
-检查泥浆软管线接头,不能存在任何泄漏。
-在进行卸口/上扣时,当使用内防喷器时,要进行检查,不能存在泄漏。
-在吊卡/吊环停留在钻井位置后,不能慢慢向下移动。
-检查顶驱上的部件,不能有松动。
-在马达旋转时,要进行检查,不能存在任何不正常的噪音。
-不能存在任何管道与其它设备或结构部件相互干扰的情况。
-在报警盘上不能有任何的报警启动。
-顶驱附近不能有人员停留,否则易于造成人员伤害。
1.1.3紧急操作指导当操作盘上的紧急停止按钮启动时,就会发出一个信号,使顶驱马达及其辅助设备停止工作。
还将使HPU(液压泵)及所有的顶驱控制系统停止工作,PLC 将复位。
注意:当启动紧急停止后,I.B.O.P就不能从操作台控制,I.B.O.P的操作要在本体上手动进行。
紧急停止后,要进行以下工作:1.查清紧急停止的原因。
2.将速度手轮设置为零。
3.将扭矩手轮电位器设置为零。
4.将旋转方向选择开关设置为零(中档)。
5.检查紧急停止按钮是否解除启动。
6.根据5.2.1中所属的步骤,启动顶驱。
1.1.4接立柱1.钻进到底,停止顶驱主轴转动,停止泥浆泵,坐卡瓦2.用备钳断开泥浆保护接头/短接与钻杆之间的连接,并旋转出来。
3.把PTD提升到二层台。
4.通过启动吊环倾斜“提钻”功能,将吊卡朝着猴台的方向摆动。
顶驱安全操作规程顶驱是一种用于钻井作业的设备,因其特殊性能,安全操作是非常重要的。
为了保证钻井作业的安全,我们需要遵循以下的顶驱安全操作规程:一、操作前的准备工作1. 必须进行顶驱的日常检查,检查顶驱的机械和液压系统是否正常工作,阀门是否正常活动,电气系统是否良好。
2. 确保钻井平台和钻杆组件都已完成安装,稳固且无松动。
3. 查看顶驱和钻杆组件之间的接头,确保连接紧固,无泄漏。
4. 核实钻井液的质量,确保其符合作业要求。
5. 检查顶驱的安全装置,如安全阀、压力传感器等。
二、操作过程中的安全措施1. 在操作顶驱之前,必须对操作人员进行培训,了解顶驱操作的基本原理、操作流程和风险控制措施。
2. 操作人员必须佩戴适当的个人防护装备,如安全帽、防护眼镜、安全鞋等。
3. 在操作过程中,操作人员必须保持集中注意力,严禁饮酒、吸烟或使用药物。
4. 在操作过程中,需要保持沟通畅通,建立有效的沟通机制,确保各个操作环节的安全执行。
5. 根据作业要求,合理安排操作人员的轮班,避免疲劳驾驶。
6. 在操作高压液压试验时,必须使用安全阀和安全装置来避免高压液泄漏。
7. 当顶驱工作时,操作人员需保持距离,避免被移动部件夹到。
8. 在操作过程中,严禁随意操作顶驱的控制器,如不慎操作控制器导致不正常运动,应立即停止操作。
9. 当检修顶驱、更换零部件或进行维护时,必须先切断顶驱的电源,并进行有效的隔离措施,确保操作人员的人身安全。
10. 操作人员必须随时关注顶驱的工作状态,如有异常情况应及时报告并采取适当的应急措施。
三、操作后的安全注意事项1. 在完成顶驱操作后,必须切断顶驱的电源,并进行彻底的清理。
2. 将顶驱和钻杆组件进行适当的维护保养,保持其工作状态良好。
3. 定期进行顶驱的检查和维修,以确保设备的安全可靠性。
4. 钻井现场必须设立顶驱安全标志和警告标志,以提醒工作人员注意顶驱的存在和潜在风险。
总结:顶驱在钻井作业中起到了重要的作用,但其操作中存在一定的危险性。

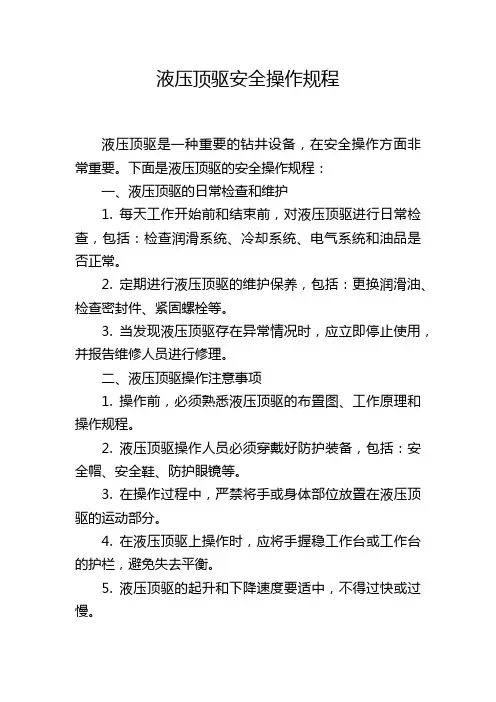

液压顶驱安全操作规程液压顶驱是一种重要的钻井设备,在安全操作方面非常重要。
下面是液压顶驱的安全操作规程:一、液压顶驱的日常检查和维护1. 每天工作开始前和结束前,对液压顶驱进行日常检查,包括:检查润滑系统、冷却系统、电气系统和油品是否正常。
2. 定期进行液压顶驱的维护保养,包括:更换润滑油、检查密封件、紧固螺栓等。
3. 当发现液压顶驱存在异常情况时,应立即停止使用,并报告维修人员进行修理。
二、液压顶驱操作注意事项1. 操作前,必须熟悉液压顶驱的布置图、工作原理和操作规程。
2. 液压顶驱操作人员必须穿戴好防护装备,包括:安全帽、安全鞋、防护眼镜等。
3. 在操作过程中,严禁将手或身体部位放置在液压顶驱的运动部分。
4. 在液压顶驱上操作时,应将手握稳工作台或工作台的护栏,避免失去平衡。
5. 液压顶驱的起升和下降速度要适中,不得过快或过慢。
6. 在开关液压顶驱电源前,应确保操作人员周围没有人员和障碍物。
7. 液压顶驱操作结束后,应及时关闭电源,清理好现场。
三、液压顶驱的故障排查和处理1. 当液压顶驱出现异常噪音、漏油、液压系统压力不稳定等情况时,应立即停止使用,并报告维修人员进行检修。
2. 在检修过程中,不得随意拆卸液压顶驱的零部件,以免造成损坏或危险。
3. 维修过程中,必须按照操作手册中的步骤进行操作,并严格遵守工作流程和安全要求。
四、液压顶驱的应急救援措施1. 在液压顶驱发生火灾、泄露等事故时,应迅速采取措施防止事故扩大,如使用灭火器灭火,封堵漏油点等。
2. 在救援液压顶驱事故时,必须相关人员有组织地参与,按照应急预案执行救援任务。
五、液压顶驱的培训和考核1. 对液压顶驱操作人员进行严格的培训,确保其具备安全操作的基本知识和技能。
2. 定期对液压顶驱操作人员进行考核,以检验其是否掌握了液压顶驱的操作规程和安全要求。
液压顶驱是钻井作业中非常重要的设备,安全操作对于确保钻井作业的顺利进行至关重要。
通过遵守上述安全操作规程,能够最大程度地减少事故的发生,保证工作人员的安全。
顶驱安全操作规程1. 引言顶驱是一种高度关键的钻井设备,必须遵循严格的安全操作规程以确保钻井操作人员的安全。
在使用顶驱前或安装顶驱时,必须遵循下述安全操作规程。
2. 安装顶驱在安装顶驱前,必须确保设备的负载能力合理,并根据钻井设备的类型使用正确的下接口和稳定器。
使用附有顶驱的钻杆时,应该注意以下几点:•确保钻杆上的每个接头都按照制造商的规定安装。
•确保钻杆的外观没有裂纹或其他损坏情况,若发现问题请立即停止使用并报告给维修人员。
•必须使用正确的线索油尺并每八小时检查传感器。
•确定扩螺钻头的外径,并选择相应的管柱。
3. 操作规程在使用顶驱期间,必须遵循以下操作规程:3.1 稳定性控制控制提升/下降速率并避免过大的下压力。
在钻进过程中,控制顶驱的稳定性,正确操作调节顶驱的安全阀,避免压力过高并导致故障。
使用调节器,可提供一个额外的安全阀。
3.2 管柱旋转在操作钻井过程中,确保管柱旋转的方向一致,并让顶驱跟随管柱。
当使用方向性稳定器时,必须向稳定器管道施加恰当的旋转力,并确保稳定器安全地固定到钻杆上。
3.3 压控在已将井口与顶驱连接成功并已固定的情况下,应严格控制压力。
若设备高压存在异常,应停止钻井操作并联系负责人员进行检查维护。
3.4 清洁在停止钻进工作后,必须对设备进行彻底的清洁。
此外还要定期检查顶驱设备的其他组件,确保其安全可靠。
4. 常见问题与解决4.1 顶驱噪音大若发现顶驱噪音较大,可以采取以下措施:•确保泵能提供最佳的操作压力,并缩低泵的运转速度。
•检查振动情况,并及时维修相关设备。
•更换油封。
4.2 顶驱传输系统故障若发现顶驱传输系统存在故障,应尽快采取如下措施:•关闭电子系统。
•检查电缆是否断开或其他问题。
•确保电气面板上的继电器保持正常并检查所有继电器的状态。
5. 结论为确保安全可靠的钻井设备的使用,必须遵循严格的安全操作规程。
以上所述只是顶驱操作的基本要求,任何未包含在此文档中的顶驱使用规程,应根据制造商要求进行操作。
顶驱使用维护注意事项
反扭矩的操作
•在钻井使用过程中,需要释放反扭矩时,转速
手轮保持不变,将钻井扭矩设定值逐渐缓慢减小,同时观察钻具释放情况,当钻具有反转转动时停止释放待钻具停止转动后继续缓慢释动时停止释放,待钻具停止转动后继续缓慢释放直至钻井扭矩设定值为零为止,释放完毕,
此时转速手轮方可回零。
•当PLC系统出现故障无法连接司钻台通信状态下可使用刹车手动来回【制动】、【松开】来下可使用刹车手动来回【制动】【松开】来释放反扭矩,正常状态下不宜采用。
倾斜液缸
•在使用过程中出现左右倾斜油缸不同步或者当支撑体与吊环固定处打滑、螺栓松动时应及时调整固定位置禁锢,固定位置不宜随意调整,要根据说明书上要求的尺寸重新安装固定。
•液缸最大的支撑力约两吨,当重量大于两吨时应当将钻具下端放置钻台面后方可支出倾斜液缸。
•游车移动的时候吊环保持在中位,比如从二层台向下移动时必须使吊环处在中位。
主轴润滑系统维护
•注意观察减速箱润滑油的状态,定期检查滤芯和油泵,确保润滑油循环正常。
•保持本体冲管下端及齿轮箱上面的清洁。
保持本体冲管下端及齿轮箱上面的清洁要定期检查减速箱主轴上端处的泥浆伞密封和油封套是否完好,如有损坏一定要及时更换,否则浆会进入减速箱泥,可能导致齿轮和轴承损坏。
电缆及接头处的保护
•
电缆接头处需要做好防水处理
•本体处电缆外皮损坏时要及时做好防水处理,防止雨水进入接头导轨接头或是电机烧毁
止雨水进入接头,导轨接头或是电机烧毁。
顶驱培训资料讲课文档(一)引言概述:本文档是关于顶驱培训资料讲课的文档(一),旨在向读者介绍顶驱公司的培训内容。
通过阐述五个大点,包括培训主题、培训目标、培训方法、培训内容和培训评估,该文档详细介绍了顶驱公司的培训方式和实施计划。
正文:大点1:培训主题1.1 领导力发展:培养员工领导能力,提升团队合作精神。
1.2 技术培训:提供公司所需技术的培训,增加员工的专业技能。
1.3 沟通与协作:培养员工沟通与协作能力,增强团队合作效果。
1.4 项目管理:掌握项目管理知识,提高项目执行效率。
1.5 销售技巧:培养员工的销售技巧,提升销售业绩。
大点2:培训目标2.1 发展领导才能:通过培训,帮助员工了解领导力的重要性,并提供实践机会。
2.2 提升专业技能:通过技术培训,增加员工的专业能力和知识储备。
2.3 加强沟通与协作:通过培训,提高员工的沟通能力和团队合作能力。
2.4 增强项目管理能力:培养员工的项目管理意识和技能,提高项目执行效果。
2.5 提高销售能力:通过销售培训,培养员工的销售技巧和业绩。
大点3:培训方法3.1 理论讲授:通过讲授相关理论知识,提供员工基础知识储备。
3.2 实践操作:为员工提供实践机会,让其在实际工作中运用所学知识。
3.3 小组讨论:组织小组讨论,促进员工的互动学习和经验交流。
3.4 视频教学:利用视频教学资源,帮助员工更直观地理解培训内容。
3.5 案例分析:通过分析实际案例,引导员工学习和运用知识。
大点4:培训内容4.1 领导力培训:领导力概念、领导行为、团队管理、决策能力等。
4.2 技术培训:技术原理、操作流程、安全规范、设备维护等。
4.3 沟通与协作:有效沟通、团队合作、冲突管理、反馈与倾听等。
4.4 项目管理:项目规划、进度控制、资源管理、风险评估等。
4.5 销售技巧:销售流程、客户管理、市场分析、谈判技巧等。
大点5:培训评估5.1 反馈调查:通过匿名问卷调查,收集员工对培训的反馈意见。
顶驱安全操作规程顶驱是石油钻探作业中一种重要的设备,它主要用于传输旋转动力和提升钻柱,因此在顶驱的安全操作方面需要严格遵守一系列的规程和措施以保障人员的安全。
下面将列举一些顶驱安全操作规程,帮助人们更好地了解和应用。
1. 确保顶驱设备的机械完整性。
在使用顶驱之前,必须对其进行全面检查,确保无任何故障或损坏。
检查包括但不限于电气系统、液压系统、钻柱传输装置等,一旦发现问题应及时修复或更换。
2. 严格遵守使用规程。
在操作顶驱设备时,必须按照操作手册或使用规程进行操作,不得超过设备的额定工作范围。
必须熟悉设备的技术参数、使用限制和注意事项等,并按照规程进行操作。
3. 建立完善的应急预案。
在使用顶驱时,应制定应急预案,以应对可能发生的事故或故障。
应急预案应包括紧急停机程序、紧急撤离程序、紧急救援程序等,确保在紧急情况下能够迅速、有效地采取措施保护人员的安全。
4. 做好降温和消防防护工作。
顶驱设备在运行过程中会产生大量的热量,因此应在设备周围设置降温设备,并保持设备周围通风良好。
此外,还应配备适当数量和种类的消防设备,并定期进行维护和检查。
5. 做好人员培训和安全意识教育。
对于使用顶驱设备的人员,应进行全面的培训和教育,使其具备独立操作和应对事故的能力。
培训内容包括设备操作方法、安全注意事项、应急处理程序等,同时还要加强其安全意识,使其能够时刻保持对安全的高度重视。
6. 做好设备维护和保养工作。
定期对顶驱设备进行维护和保养,确保其正常运行和安全可靠。
维护工作包括但不限于设备检查、润滑、清洁等,同时还要定期对设备进行检测和检修,发现问题及时处理,确保设备在最佳状态下进行作业。
7. 做好相关记录和报告工作。
在使用顶驱设备过程中,应及时、准确地记录设备的运行状态、维护情况、事故信息等,并上报相关部门和领导,以便进行后续分析和处理。
这些记录和报告是对设备安全性能和操作规程的评估和改进的重要依据。
总之,顶驱设备的安全操作对于保障人员的生命安全和设备的正常运行至关重要。
IDS-1顶驱培训教材Tranning information of TDSQHD32-6项目组机械师系列培训教材2005年3月一、概述设备编号:BO5J010生产厂家:VARCO BJ CO设备型号:IDS-1购置日期:1996年03月15日出厂系列号:IDSL30B030订购号:Z95SLND-01Z-018二、技术参数:1、钻井马达输出功率:1000 马力2、连续扭矩:34000英尺磅3、额定转速:155 RPM4、瞬时扭矩:38700英尺磅.1400 安培(上扣)5、马达刹车扭矩:38700英尺磅6、鼓风机功率:20马力7、鼓风机风量:2800 CFM8、鼓风机转速:3450转/分9、管子处理器卸扣扭矩:60000 英尺磅10、液压泵排量: 30-35 加仑/分11、PH-60D 液压工作压力:3000 磅/英寸212、气源压力:90 磅/英寸213、水龙带:3英寸(76.2毫米)14、三、功能:1.通过顶驱鹅颈管,泥浆经过顶驱主体输入钻具。
2.顶驱可在游动系统所处的任意位置,带动钻具旋转。
3.具有接钻井立柱钻进的功能。
4.具有小鼠洞接单根的功能。
5.具有顶驱在任意高度与钻具上卸扣的能力。
6.可遥控开关考克,以便处理井下事故。
7.具有保持吊卡位置的功能,以便于架工进行接立柱操作。
8.具有平衡功能,确保卸扣时,保护丝扣。
9.具有刹车功能,以保证用涡轮钻具造斜工作的正常进行。
主要结构:一套完整的顶驱包括以下几个方面:一、游车:VARCO 公司有自身设计与顶驱配套的游车,但由于各平台有自己配备的游动滑车装置,故钻井公司没有定购VARCO 公司的游车,而是进行改造现有滑车,通过增加一个中间连接器与顶驱相连。
如G型游车连接器形式如下:而H型游车的中间连接器形式如下:二、钻井装置钻井装置包含以下几个部分:1、钻井电机总成平台顶驱电机为GE752 直流电机,功率1000hp,由空心轴和轴向止推轴承组成。
顶驱操作规程一、钻进工况下接立柱(1)、井架工先到二层台,作好准备工作,立柱母扣端涂油。
(2)、司钻将游车提至二层台(此时吊环处于悬浮位置),到位后,将吊卡向井架工方向支出,井架工将钻具扣入吊卡,确保吊卡保险销到位,然后指挥司钻起游车上提立柱。
(上提立柱的同时,司钻应及时按下吊环中位按钮,此时需井架工确认吊环处于中位)。
(3)、井口对扣:下放游车,顶驱吊卡脱离母接箍时,将旋钮由“钻井”扳至“旋扣”位置,继续下放游车,通过监视器观察母接头进入喇叭口后控制下放速度,使保护接头与钻杆母接头平稳引扣。
此时游车不易放的过多,防止压弯钻具或磨扣,如指重表有悬重上升趋势,应下放游车至空游车吨位,直至上下两道扣全部带满。
(4)、紧扣:上扣扭矩设定在36KN/m(51/2〃钻具)的位置,操作“回转头锁紧”开关到“锁紧”位置,指示灯亮则表示锁紧操作完成(在进行背钳操作之前,必须完成锁紧操作),最后同时操作“背钳”和“扭矩”旋钮开始紧扣,将扭矩上至设定的扭矩完成紧扣,然后右手将开关扳到“钻井”位置,左手再松开“背钳”,上扣操作完成,“回转头锁紧”开关扳到“松开”,锁紧指示灯熄灭后表示松开。
(5)、液气大钳或B型大钳紧转盘上的扣,按标准扭矩上紧。
(6)、上提钻具:井架工打开顶驱吊卡,司钻操作吊环后摆,使吊卡离开钻杆本体,打开液压旋塞,此时井架工应观察好液压旋塞外桶是否下行到位(此时打开旋塞)。
(7)、开泵,转动顶驱,开始钻井作业。
二、打完立柱卸扣的操作规程(1)、将钻具用卡瓦坐在转盘上,悬重放至游车悬重,停泵,刹车由”松开”扳道”自动”,关旋塞(外桶上行到位)。
(2)、操作“回转头锁紧”,扳到“锁紧”位置,观察指示灯亮则表示已锁紧。
(3)、“旋转方向”开关扳到“反转”位置,扳动“背钳”旋钮,同时操作“操作选择”开关到“扭矩”位置,如果卸不开,扭矩最大不能超过75KN〃m,扣卸松后,扭矩恢复,左手松开背钳,右手将“扭矩”旋钮扳到“旋扣”位置,有时电机不转,可能有些滞后,需要等上几秒。
TDS-11SA操作第一部分 VARCO司钻台下表列举了司钻台的组成部件。
第二部分操作过程一、主要功能操作注意事项1、启动程序启动TDS-11SA程序如下:1、启动开关,检查确保“钻进/旋扣/扭矩”开关在钻进位,油门关闭,刹车自动,液压系统自动,然后将正反转开关打到打开正转,这时液压泵和风机都开始工作。
也将正反转开关打到打开正转打到关,将液压系统手动,只启动液压功能。
2、设置上扣扭矩电流限制,最大为55000 ft/lb。
将正反转开关置于“正转”位,刹车开关置于“开”位,旋扣开关置于“扭矩”位,然后顺时针旋转上扣扭矩设定旋钮同时观察扭矩表直至设定到需要的扭矩值。
同种钻具上扣扭矩只需要设定一次,更换钻具后需要重新设定。
3、设置钻进扭矩电流限制,最大为55000 ft/lb。
将正反转开关置于“正转”位,刹车开关置于“开”位,适当转动调速手轮,然后正时针旋转钻井扭矩设定旋钮,同时观察扭矩表,直至设定到工程需要的扭矩值。
注:扭矩设定后,无特殊需要时勿动设定旋钮!2、旋转头操作旋转头通过悬挂在其上的吊环支撑钻杆的重量。
通过旋转马达驱动一个齿轮带动旋转吊环配接器旋转,可以在360°任意旋转吊卡。
主要作用为调节吊环的方向。
1)当吊环在倾斜位置时,旋转头不能旋转,这是顶驱内部保护设置,防止在吊环倾斜状态时旋转造成以外伤害。
因此,若要改变吊环朝向,需要将吊环复位到自然位置(按下吊环复位按钮)后才能使用旋转头旋转旋钮来使旋转头旋转。
2)若吊环下悬挂有重物(比如钻杆,钻铤等),禁止使旋转头旋转,..................................更不要用旋转头来旋转钻铤上扣........。
3、吊环傾斜装置吊环傾斜装置由两件双向活塞杆装置组成,上部用销子与旋转吊环配接器连接,下部通过销子使液缸与吊环连接。
启动司钻台上吊环傾斜开关到左边,伸长钻杆吊卡到井架工位置,启动吊环傾斜开关到右边,液缸收缩,使钻杆吊卡到放下位置。
按下吊环浮动按钮,使吊卡返回中心位置,吊卡可以调整到井架工和鼠洞位置。
1)每次使用吊环倾斜装置自动扣上吊卡时,井架工或钻台人员必须检查吊卡是否已锁死。
2)不要在钻铤或钻杆离地的状态下将吊环倾斜液缸打到倾斜位或钻进位,这样不仅会加速倾斜液缸的磨损还有使液缸立即损坏失效的危险。
正确的方法是用人力将钻铤或钻杆推到位并在其下端接触钻台面的情况下再打到倾斜位或钻进位。
3)在游车起升或下放时,确认吊环是否处于浮动位置,以免吊卡碰挂猴台或其它障碍物。
起下钻二层台作业时,司钻和井架工要配合好,当吊环将要碰挂二层台的可能时,井架工要及时发出信号。
4、上内防喷阀启动司钻台上内防喷阀开关关闭,液压启动器液缸活塞杆收缩,摇臂和启动滑套向上移动,曲柄总成90度旋转,关闭内防喷器球阀。
启动司钻台上内防喷阀开关打开,液压启动器液缸活塞杆伸长,推动摇臂和启动滑套向下移动,打开内防喷器。
满负荷压力作用在液缸上打开球阀后一个液压定时回路降低压力,使滑套保持在当前位置。
注意:在关防喷器之前先关掉泥浆泵,在打开泥浆泵之前一定要先打开防喷器。
5、扭矩背钳管子处理器背钳液缸有两个夹紧装置,当止动销完全与旋转吊环配接器定位齿轮啮合时,背钳夹紧工具接头的连接部位。
启动背钳开关,缓慢旋转吊环配接器直到止动销啮合,在止动销完全啮合时,背钳夹紧工具接头。
通过夹紧液缸,当工具接头被固定时,交流钻井电机进行上卸扣工作。
1)项驱背钳为液压控制,所以按下背钳按钮后到卡紧钻具会略有延迟。
2)背钳卡紧钻具分止动销销入旋转头齿轮锁紧旋转头和背钳液缸将钳头顶出夹紧钻具两个过程。
3)需要打背钳时,按紧背钳按钮不要松开。
4)上扣时,钻具头和保护接头之间扣未带满之前不要动作背钳,否则会损坏保护接头。
5)打背钳时,保持油门在0位,否则背钳不会动作。
6)在防喷器黄色指示灯亮起状态下,背钳卡紧后指示灯会闪动一次,确认卡紧后方可上扣或卸扣。
7)要使用背钳进行上扣或卸扣之前,先停泵,然后关IBOP。
上扣后需要钻进时先开IBOP,后开泵。
8)卸扣时,扭矩卸开后旋出时使用立柱上跳使顶驱上升,保护丝扣。
9)注意按下背钳按钮时,旋转头有可能小范围的旋转,找正shot pin销孔,吊环处不要站人以防受到伤害。
6、刹车1)此开关用于控制顶驱的盘式刹车。
置于“自动”位时,调速手轮回零刹车,转动调速手轮刹车解除。
平时开关要置于“自动”位。
当井下扭矩过大顶驱堵转时,要逆时针慢慢旋转钻井扭矩设定旋钮直到扭矩回零,以释放钻柱反扭矩,而不要用刹车来释放以免损坏盘式刹车。
2)顶驱刹车为液压盘式刹车,属于静态刹车,因此,不要使用顶驱刹车来进行主............轴减速...。
3)在复杂工况下,合理使用刹车来防止反扭矩将扣倒开。
4)在系统刚启动时,可能会出现自动刹车,只需要将刹车从开打到关,再打回开即可。
7、关于仪表、指示灯、报警喇叭、报警休止/指示灯检查按钮和紧急停机按钮1)各指示灯、仪表及报警喇叭可为司钻提示作业状态和故障。
按报警/指示灯检查按钮可暂时休止报警,长按可检查指示灯及报警喇叭。
2)紧急停机按钮用于紧急情况,平时勿动。
8、关于调速手轮和旋扣开关1)用旋扣开关时,手轮一定要回到零位。
而用手轮时,旋扣开关一定要置于“钻进”位置。
由于转速表的读数延时,要缓慢转动手轮,直到工程需要的转速值。
2)注意:在接立根或单根钻进时,钻台面要先打好背钳(内钳),旋完扣冲扣时,操作人员要离开井口,冲扣完毕后先将旋扣开关置于“旋扣”位并观察扭矩表,待扭矩下降到5000英尺磅以下时,方可将开关置于“钻进”位,以免背钳弹回伤人。
(旋扣时:扭矩为3000英尺磅,转速为18~20转)3)在井下钻具坐在卡瓦上时,不能使用手轮转动主轴。
9、关于液压电机和正反转开关起下钻时,应先正反转开关置于“关”位,再将液压泵电机开关置于“运行”位。
而需要上卸扣时反之。
10、立柱上跳主要是在卸扣之前,打到立柱上跳位置,这时顶驱上部的平衡缸的活塞杆拉力增大,在卸开扣以后衡缸的活塞杆回缩将顶驱上提,保护丝扣。
二、具体使用操作㈠、接立根钻进接立根钻进是TDS-11SA系统常用的钻进模式。
接立根钻进程序如下:1、钻完井中立根,直到保护短节离钻台1米高,提升顶驱,释放钻杆扭矩,观察扭矩表显示,缓慢将手轮反转,直到扭矩降到很小后手轮回零,立根停止旋转。
2、提起钻柱,坐放卡瓦,使接头处离钻台1.2米高。
3、启动钻井电机开关从正转换到反转。
4、停止泥浆循环,关闭上内防喷器。
5、打开立柱上跳。
6、按住背钳按钮开关,直到防喷器黄色指示灯闪亮,这时背钳夹紧。
7、将“钻进/旋扣/扭矩”打到扭矩位置,当接头断开时,再打到旋扣位置,松开背钳按钮,直到接头完全旋开,再将开关打到钻进位置。
8、关闭立柱上跳,打开钻杆吊卡。
9、提升顶驱离开井口提升到井架工位置。
10、先旋转旋转头,使吊卡正对立根,然后支出吊环,注意支出的位置,不要碰到井架工,井架工将立根推入吊卡,关闭吊卡。
11、司钻按吊环复位按钮,使吊环回到中位,然后提升顶驱。
12、钻工将立根下端公接头放入卡在卡瓦内的钻杆母接头,同时司钻下放顶驱,使吊卡与立根接头露出缝隙,钻工用液压大钳上扣。
13、启动钻井电机的开关从反转到正转。
14、将“钻进/旋扣/扭矩”打到旋扣位置15、缓慢下放顶驱,使顶驱与立根上部接头对扣连接。
16、直到转速为零,按住背钳按钮开关,启动扭矩模式,保持大约10秒钟。
17、先启动钻进模式,再松背钳。
18、井架工拉开吊卡。
19、打开内防喷器。
20、启动泥浆泵。
21、提升取出卡瓦,钻进。
⑵、接单根钻进通常有两种情况需要采用接单根钻进,一种是新井钻井,井架上没有接好的单根。
另外一种是每30英尺必须进行侧斜。
吊环倾斜装置将吊卡推倒小鼠洞上方提起单根,这样可保证接单根的安全;提高接单根钻进的速度。
按下列过程进行单根钻进1、井中单根,提升大约4英尺,坐放卡瓦。
2、DS-11SA钻井电机在扭矩模式(TORQUE)反转断开保护短节和钻柱间的连接。
3、使用(TDS-11SA)钻井电机在旋扣模式下放出连接。
4、打开吊卡提升TDS-11SA。
5、吊环倾斜使吊卡到鼠洞中单根位置,锁死吊卡,卡住单根。
6、把单根出鼠洞,当接头离开钻台时,放松吊卡,使单根到中心位置。
7、对正钻台上钻柱接头,下放TDS-11SA,使增加的单根沿对扣引靯直到保护短节与新的接头连接。
8、使用扭矩大钳旋加扭矩,用旋口模式旋紧,使用TDS-11SA电机在TORQUE模式,上紧连接。
9、取出卡瓦,启动泥浆泵,钻进。
⑶、起下钻起下钻采用常规的方式进行。
为加强井架工扣吊卡的能力和减少起下钻时间,可以使用吊环倾斜装置使吊卡靠近井架工。
起钻过程中如遇到缩径或键槽,可在井架任一高度用钻井电机将顶驱接到立根上,立即建立循环和旋转活动钻具,使钻具通过遇阻点。
⑷、倒划眼TDS-11SA可以倒划眼,防止钻柱粘卡和减少井下键槽卡钻。
倒划眼并不影响正常起下钻排放立根,即不用接单根。
这是因为顶部驱动和背钳能在井架内卸开93英尺立根。
倒划眼程序如下:1、循环和旋转的同时,提升游车,直到出现第三个钻杆接头。
2、止循环和旋转,坐放卡瓦。
3、卸开钻台面上的连接扣,用钻井电机松扣。
4、用顶部驱动电机和背钳卸开立根与顶驱的连接扣,然后用钻井电机旋扣。
5、用钻杆吊卡提起立根。
6、将立根重新排放好。
7、下放游车和TDS-11SA至钻台。
8、将钻井电机的公接头插入钻杆母扣,用钻井电机旋扣和紧扣,稍微施加一点卡瓦力,顶部驱动装置和背钳就可用于紧扣。
9、恢复循环,继续倒划眼。
⑸、井控程序1、一旦发现井涌,立即坐放卡瓦,将顶部驱动装置与钻柱对好扣。
2、进行旋扣和紧扣。
3、关闭遥控式上内防喷阀。
4、下放钻柱至钻台,重新坐卡瓦。
5、手动关闭下内防喷阀。
6、拉开背钳反扭架支持液缸。
7、移开下部和中部接头安全夹。
8、用大钳从上内防喷阀上卸掉下内防喷阀和保护接头。
9、在下内防喷阀的上部接入合适转换接头,止回阀和循环短节。
10、进行正常的井控程序。
⑹、下套管下套管作业必须使用较长(180英尺)的吊环,以留有足够的空间在VARCO TDS-11SA 顶驱拆卸程序以下是本人编写的海上钻机顶驱(TDS-11SA)拆卸程序,请高手指点。
模块钻机顶驱(TDS-11SA)及轨道拆卸操作程序1 作业准备:1.1 材料:1.1.1 吊顶驱钢丝绳吊索:共5条,4条5米,15T,另1条10米,30T。
1.1.2 顶驱轨道专用吊架:在陆地,作业前送上平台。
1.1.3 顶驱吊架专用钢丝绳:在陆地,作业前送上平台。
1.1.4 顶驱集装箱:在陆地,作业前送上平台。
1.1.5 长吊栏,大约10米长。
1.1.6 对讲机:5部。
1.1.7 其他:1/2麻绳和7/8麻绳各一捆;警示带一捆,常用工具、安全用品等。
