山建成人教育《电工与电子学》课程知识要点 期末考试复习资料

电工电子技术试题库一、 填空题1、电力系统中一般以大地为参考点，参考点的电位为 0伏2、从供用电角度考虑，要提高电网的功率因数，也就是要提高负载的 功率因数 ，就可使发电变电设备容量得到充分利用，并节约 电能 。

3、由电磁感应产生的电动势叫做 感应电动势 ，由感应电动势在闭合回路中的导体中引起的电流叫做 感应电流 。

4、交流发电机主要由 转子 和 磁场 组成。

5、电源电动势的方向规定为在电源内部，由 负极 端指向 正极 端即为电位升高方向。

6、触电有两种类型，即 电击 和 电伤 。

7、电流达到 30 mA 以上就会引起触电者心室颤动而有生命危险8、电路的一种功能是 传递和转换能量 ，另一种作用是 信号的传递和处理 。

9．纯电容在直流电路中相当于 开路 。

10．处于谐振状态的R 、L 、C 串联电路，若增大L 值，则电路应呈现出 感性 。

11．处于谐振状态的R 、L 、C 串联电路，若增大C 值，则电路应呈现出 容性 。

12、一只220V 、1000W 的电炉，接在110V 的电源上，则其消耗的电功率为： 250 W 。

三、判断题(50题，每题1分)1、 几个不等值的电阻串联，每个电阻中通过的电流也不相等。

F )2、三相交流对称电路中，如采用三角形接线时，线电压等于相电压三的平方根。

( F )3、三相交流对称电路中，如采用星形接线时，线电流等于相电流三的平方根。

( F )4、电路中任意两点之间的电压与参考点的选择有关。

( F )5、中线的作用在于使星形联接的不对称负载的相电压对称。

( T )6、在保证变压器额定电压和额定电流下，功率因数愈高，电源能够输出的有功功率就愈小，而无功功率就愈大。

(F )7、在三相交流发电机中，电枢是固定不动的。

( T )8、人们规定电压的实际方向为低电位指向高电位。

( F )9、导体电阻的大小与温度无关，在不同温度时，同一导体的电阻相同。

( F )10、变压器的高压侧因为电压较高，所以要用粗导线绕组，而低压侧则要用细导线绕组。

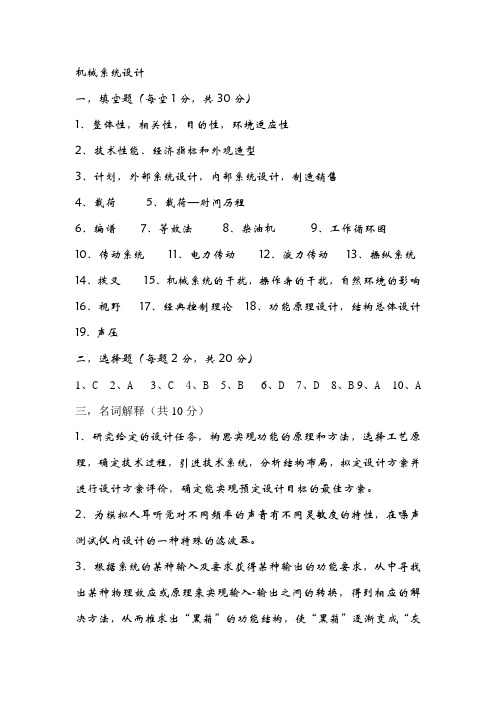

机械系统设计一，填空题（每空1分，共30分）1、整体性，相关性，目的性，环境适应性2、技术性能、经济指标和外观造型3、计划，外部系统设计，内部系统设计，制造销售4、载荷5、载荷—时间历程6、编谱7、等效法8、柴油机9、工作循环图10、传动系统11、电力传动12、液力传动13、操纵系统14、拨叉15、机械系统的干扰，操作者的干扰，自然环境的影响16、视野17、经典控制理论18、功能原理设计，结构总体设计19.声压二，选择题（每题2分，共20分）1、C2、A3、C4、B5、B6、D7、D8、B9、A 10、A 三，名词解释（共10分）1、研究给定的设计任务，构思实现功能的原理和方法，选择工艺原理，确定技术过程，引进技术系统，分析结构布局，拟定设计方案并进行设计方案评价，确定能实现预定设计目标的最佳方案。

2、为模拟人耳听觉对不同频率的声音有不同灵敏度的特性，在噪声测试仪内设计的一种特殊的滤波器。

3、根据系统的某种输入及要求获得某种输出的功能要求，从中寻找出某种物理效应或原理来实现输入-输出之间的转换，得到相应的解决方法，从而推求出“黑箱”的功能结构，使“黑箱”逐渐变成“灰箱”、“白箱”的一种方法。

4、超速现象是指当一条传动路线工作时，另一条不工作的传动路线出现传动件高速空转的现象，这种现象在两对齿轮传动比悬殊时更严重。

四，简答题（共25分）1．机械系统设计的基本原则包括：需求原则，信息原则，系统原则，优化、效益原则。

2、答：执行系统是直接完成系统预期工作任务的部分，有执行构件和与之相连的执行机构组成。

执行构件是执行系统中直接完成工作任务的的零部件，或是与作业对象直接接触并携带完成一定的动作，或是在作业对象上完成一定的动作。

执行构件是执行机构中的一个或几个构件，采用不同的执行机构驱动，传递和变换运动与动力，即把传动系统传递过来的运动与动力进行必要的变换，，满足执行构件的要求。

实现的各种功能有：夹紧，搬运，运输，分度与转位，检测，施力，完成工艺性复杂动作。

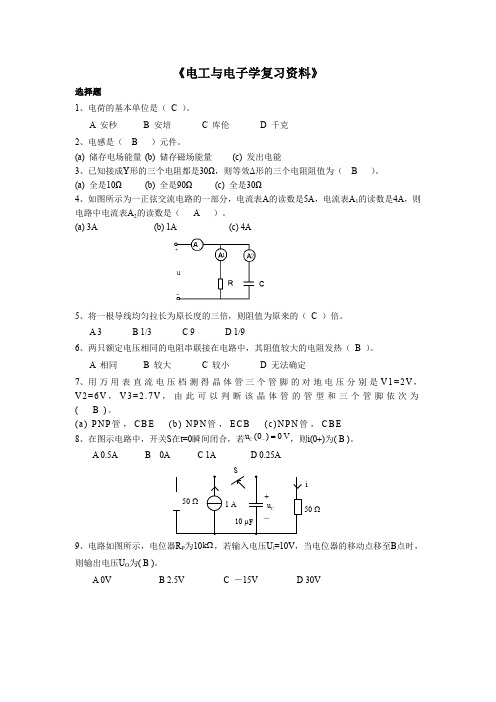

《电工与电子学复习资料》选择题1、电荷的基本单位是（ C ）。

A 安秒B 安培C 库伦D 千克 2、电感是（ B ）元件。

(a) 储存电场能量 (b) 储存磁场能量 (c) 发出电能3、已知接成Y 形的三个电阻都是30Ω，则等效Δ形的三个电阻阻值为（ B ）。

(a) 全是10Ω(b) 全是90Ω(c) 全是30Ω4、如图所示为一正弦交流电路的一部分，电流表A 的读数是5A ，电流表A 1的读数是4A ，则电路中电流表A 2的读数是（ A ）。

(a) 3A (b) 1A (c) 4A5、将一根导线均匀拉长为原长度的三倍，则阻值为原来的（ C ）倍。

A 3B 1/3C 9D 1/96、两只额定电压相同的电阻串联接在电路中，其阻值较大的电阻发热（ B ）。

A 相同B 较大C 较小D 无法确定7、用万用表直流电压档测得晶体管三个管脚的对地电压分别是V 1=2V ，V 2=6V ，V 3=2.7V ，由此可以判断该晶体管的管型和三个管脚依次为( B )。

(a ) P N P 管，C B E (b ) N P N 管，E C B (c )N P N 管，C B E 8、在图示电路中，开关S 在t=0瞬间闭合，若u C ()00-=V ，则i(0+)为( B )。

A 0.5AB 0AC 1AD 0.25A50 Ωi9、电路如图所示，电位器R P 为10k Ω，若输入电压U i =10V ，当电位器的移动点移至B 点时，则输出电压U O 为( B )。

A 0VB 2.5VC －15VD 30V10、单相桥式整流电路如图1所示，变压器副边电压2u 的波形如图2所示，设四个二极管均为理想元件，则二极管D 1两端的电压u D1的波形为图3中( D )。

～U U －U 2m图2U －U U －图3(c)()b (d)()a11、某三相四线制供电电路中，电源相电压为220V ，则两根相线之间的电压为（ C ）。

(a) 220V (b) 2220V (c) 380V12、电路如图所示，二端口网络N 中只含电阻和受控源，在电流源S i 的 作用下，V u 10=，如果使u 增大到V 40, 则电流源电流应为( B )。

一、单选题1.角频率ω与频率ƒ之间的关系为（ ）。

 A、ω=2πƒB、ω=1/ƒC、ω=πƒD、ω=ƒ答案： A2.一个由线性电阻构成的电器，从220V的电源吸取1000W的功率，若将此电器接到110V的电源上，则吸取的功率为（ ）。

 A、250W B、500W C、1000W D、2000W答案： A3.在测量电压时，电压表应（ ）在负载两端。

 A、串联 B、并联 C、任意接 D、不确定 答案： B4.我国使用的工频交流电频率为（ ）。

 A、45Hz B、50Hz C、60Hz D、65Hz答案： B5.两个阻值相同的电阻器串联后的等效电阻与并联后的等效电阻之比是( ) A、4：1 B、1：4 C、1：2 D、2：1 答案： A6.三相对称绕组在空间位置上应彼此相差（ ）。

 A、60°电角度 B、120°电角度 C、180°电角度 D、360°电角度7.电路中两点间的电压高，则( )。

 A、两点的电位高 B、两点间的电位差大 C、两点的电位一定为正 D、两点的电位一定为负 答案： B8.按照习惯，导体中（ ）运动的方向为电流的方向。

 A、电子 B、正电荷 C、电荷 D、离子 答案： A9.某电阻元件的额定数据为“1KΩ、2.5W”，正常使用时允许流过的最大电流为（ ）。

 A、50m B、25m C、250m D、500m 答案： A10.有一段16Ω的导线，把它们对折起来作为一条导线用，其电阻是( )。

A、8ΩB、16ΩC、4ΩD、32Ω答案： C11.三相对称电路是指（ ）。

 A、三相电源对称的电路； B、三相负载对称的电路； C、三相电源和三相负载均对称的电路。

答案： C12.将额定值为220V、100W的灯泡接在110V电路中，其实际功率为（ ）。

 A、100W B、50W C、25W D、125W 答案： C13.有“220V、100W”“220V、25W”白炽灯两盏，串联后接入220V交流电源，其亮度情况是（ ）。

山建电工学考试题库及答案一、单项选择题（每题2分，共20分）1. 电流的单位是：A. 伏特B. 安培C. 欧姆D. 瓦特答案：B2. 以下哪个不是基本电路元件？A. 电阻B. 电容C. 电感D. 变压器答案：D3. 欧姆定律的公式是：A. V = IRB. I = V/RC. R = V/ID. V = R * I答案：B4. 交流电的周期是指：A. 电流方向改变一次的时间B. 电流方向改变两次的时间C. 电压方向改变一次的时间D. 电压方向改变两次的时间答案：B5. 以下哪种波形不属于正弦波？A. 正弦波B. 方波C. 锯齿波D. 三角波答案：B6. 电阻串联时，总电阻值是：A. 各个电阻值的和B. 各个电阻值的乘积C. 各个电阻值的倒数之和D. 各个电阻值的平方和的平方根答案：A7. 电感的单位是：A. 欧姆B. 法拉C. 亨利D. 安培答案：C8. 一个电路的功率因数为0.8，这意味着：A. 电路的效率是80%B. 电路的功率是80%C. 电路的电压与电流相位差为36.87°D. 电路的电流与电压相位差为36.87°答案：C9. 以下哪个设备不是用来测量电流的？A. 电流表B. 电压表C. 欧姆表D. 功率表答案：B10. 以下哪种材料不适合用作绝缘体？A. 橡胶B. 玻璃C. 铜D. 塑料答案：C二、多项选择题（每题3分，共15分）1. 以下哪些是直流电的特点？A. 电流方向不变B. 电流大小不变C. 电流方向周期性变化D. 电流大小周期性变化答案：A, B2. 以下哪些是电磁波的传播方式？A. 直线传播B. 反射C. 折射D. 衍射答案：A, B, C, D3. 以下哪些因素会影响电阻的大小？A. 材料B. 温度C. 长度D. 横截面积答案：A, B, C, D4. 以下哪些是电磁感应的条件？A. 磁场的变化B. 导体的运动C. 导体的电阻D. 导体的电流答案：A, B5. 以下哪些是交流电的特点？A. 电流方向不变B. 电流大小周期性变化C. 电流方向周期性变化D. 电流大小不变答案：B, C三、填空题（每题2分，共10分）1. 电路中电流的流动方向是从电源的________流向________。

山建电工学考试题库及答案一、单项选择题1. 电路中，电流的参考方向可以任意选择，但必须保持一致，这是（）。

A. 基尔霍夫电压定律B. 基尔霍夫电流定律C. 欧姆定律D. 法拉第电磁感应定律答案：B2. 在纯电阻电路中，电压与电流之间的相位关系是（）。

A. 电压超前电流90°B. 电压滞后电流90°C. 电压与电流同相D. 电压与电流反相答案：C3. 电路中，电感元件的阻抗与频率的关系是（）。

A. 阻抗与频率成正比B. 阻抗与频率成反比C. 阻抗与频率无关D. 阻抗与频率成反比答案：A4. 电路中，电容元件的阻抗与频率的关系是（）。

A. 阻抗与频率成正比B. 阻抗与频率成反比C. 阻抗与频率无关D. 阻抗与频率成反比答案：B5. 电路中，串联谐振时，电路的阻抗（）。

A. 最大B. 最小C. 不变D. 无法确定答案：B二、多项选择题1. 以下哪些定律是电路分析中的基本定律（）。

A. 欧姆定律B. 基尔霍夫电压定律C. 基尔霍夫电流定律D. 法拉第电磁感应定律E. 楞次定律答案：ABC2. 电路中，以下哪些因素会影响电感元件的电感量（）。

A. 线圈的匝数B. 线圈的截面积C. 线圈的材料D. 线圈的周围介质E. 线圈的温度答案：ABD3. 电路中，以下哪些因素会影响电容元件的电容量（）。

A. 电容器的板面积B. 电容器的板间距C. 电容器的介质材料D. 电容器的温度E. 电容器的电压答案：ABC三、判断题1. 电路中的功率因数是衡量电路效率的重要指标。

（）答案：正确2. 电路中的谐振频率只与电路中的电感和电容有关，与电阻无关。

（）答案：错误3. 电路中的最大功率传输定理适用于所有类型的电路。

（）答案：错误四、计算题1. 已知电路中的电阻R=10Ω，电感L=0.5H，电容C=100μF，求电路的谐振频率。

答案：f0 = 1/(2π√(LC)) = 1/(2π√(0.5×10^-4×100×10^-6)) ≈ 31.83 Hz2. 已知电路中的电阻R=20Ω，电感L=1H，电容C=200μF，求电路的总阻抗。

电工学期末复习资料电工学期末复习资料电工学是现代工程技术中重要的一门基础学科，它涉及到电力系统、电路理论、电机与变压器等方面的知识。

对于电工专业的学生来说，期末考试是一个重要的考核环节。

为了帮助同学们更好地复习电工学知识，本文将提供一些电工学期末复习资料，希望对大家有所帮助。

第一部分：电力系统电力系统是电工学的核心内容之一，它涉及到电力的生成、传输和分配。

在期末考试中，对于电力系统的理解和掌握是非常重要的。

1. 电力系统的组成：电力系统由发电厂、输电线路、变电站和配电网等组成。

了解各个组成部分的作用和工作原理是复习的重点。

2. 电力负荷和负荷特性：电力负荷是指电力系统所供应的用电设备的总和。

了解负荷的分类和负荷特性对于电力系统的设计和运行非常重要。

3. 电力传输和分配：电力传输是指将发电厂产生的电能通过输电线路传输到变电站，再通过配电网分配给用户。

了解电力传输和分配的方式和方法是复习的重点。

第二部分：电路理论电路理论是电工学的基础，它涉及到电流、电压、电阻等基本概念和电路的分析方法。

1. 基本电路元件：了解电阻、电容和电感等基本电路元件的特性和使用方法。

掌握电路元件的串联和并联关系，以及等效电路的计算方法。

2. 电路定律：掌握基本的电路定律，如欧姆定律、基尔霍夫定律和电压分压定律等。

熟悉这些定律的应用方法，能够灵活运用于电路分析和计算。

3. 交流电路：了解交流电路的特点和分析方法，掌握交流电路中电压、电流和功率的计算方法。

熟悉交流电路中的复数形式和相量图表示。

第三部分：电机与变压器电机与变压器是电工学的重要内容，它们在电力系统中起着重要的作用。

1. 电动机：了解电动机的工作原理、分类和性能参数。

掌握电动机的启动、制动和调速方法，了解电动机的效率和功率因数的计算方法。

2. 变压器：了解变压器的工作原理、分类和性能参数。

掌握变压器的变比和容量计算方法，了解变压器的效率和短路阻抗的计算方法。

3. 电机保护和控制：了解电机保护的基本原理和方法，掌握电机的过载保护、短路保护和接地保护等。

一、复习提纲(一)《电工技术基础与技能》1.安全用电常识1)安全用电基本知识：基本电气安全操作规程。

2)保护接地保护接零：保护接地的原理：保护接零的方法及其应用。

3)触电急救：触电现场的处理方法、急救方法。

2.直流电路1)电路的组成与电路模型：电路模型、电路图及识读电路图；电路的三种状态。

2)电路的基本物理量及测量：电压、电流、电功率、电能、电动势、电位、额定电流、额定电压、额定功率的概念并能进行简单的计算；参考方向的含义和作用；选择电工仪表进行电流、电压的测量。

3)电阻：电阻器及其参数；电阻与温度的关系；超导现象；线性电阻与非线性电阻；用万用表、兆欧表和单臂电桥测量对应电阻。

4)欧姆定律：部分电路欧姆定律和全电路欧姆定律；串联、并联及混联电路的等效电阻、电压、电流和功率及计算。

5)基尔霍夫定律：支路、节点、回路和网孔的概念；基尔霍夫电流、电压定律；应用基尔霍夫电流、电压定律列写简单电路（两网孔）方程求解电路。

3.电容和电感1)电容：电容的概念及电容器充、放电规律；常用电容器的种类、外形和参数；判断电容器的好坏。

2)电感：电感的概念；影响电感器电感量的因素；电感器的外形和参数，判断电感器的好坏。

4.单相正弦交流电路1)正弦交流电的基本物理量：正弦量解析式、波形图的表现形式及其对应关系；有效值、最大值和平均值的概念及他们之间的关系；频率、角频率和周期的关系；相位、初相位和相位差的概念及他们之间的关系。

2)正弦量与旋转矢量：正弦量的旋转矢量表示法。

3)纯电阻、纯电感、纯电容电路：电阻、电感、电容三类元件上电压与电流的大小及其相位关系；感抗、容抗、有功功率和无功功率的概念；有关简单的分析计算。

4)电阻、电容、电感的串联电路：RL、RC、RLC串联电路中阻抗的概念，电压三角形、阻抗三角形的应用，用示波器观察交流串联电路中的电压、电流相位差；荧光灯电路的组成及工作原理及简单的故障。

5)电能的测量与节能：瞬时功率、有功功率、无功功率和视在功率的概念及其物理含义，计算交流电路的有功功率、无功功率和视在功率；功率三角形和电路功率因数的含义；单相感应式电能表的使用，新型电能计量仪表；使用仪表测量电路的功率和功率因数；提高电路功率因数的意义和方法。
