第15章选择题 基本放大电路

  • 格式：doc
  • 大小：350.00 KB
  • 文档页数：24

第15章基本放大电路选择题1.如图所示的电路中的三极管为硅管，β=50，通过估算,可判断电路工作在____A____区。

A. 放大区B.饱和区C. 截止区2.如图所示的电路中的三极管为硅管，β=50，通过估算,可判断电路工作在____B____区。

A. 放大区B. 饱和区C. 截止区3.如图所示的电路中的三极管为硅管，β=50，通过估算,可判断电路工作在____C____区。

A. 放大区B. 饱和区C. 截止区4.已知如图所示放大电路中的R b=100kΩ，Rc=1.5kΩ，三极管的β=80，在静态时，该三极管处于____A_____。

A. 放大状态B. 饱和状态C.截止状态D. 倒置工作状态5.根据放大电路的组成原则，在下图所示各电路中只有图______A___具备放大条件。

A. a)B. b)C. c)D. d)6.如图所示电路的直流通路为____A____。

A. a)B. b)C. c)D. d)7.如图所示电路的直流通路为____B____。

A. a)B. b)C. c)D. d)8.如图所示电路的直流通路为___C_____。

A. a)B. b)C. c)D. d)9.如图所示电路的直流通路为___D_____。

A. a)B. b)C. c)D. d)10.在图所示放大电路中，集电极电阻R f的作用是____C____。

A. 放大电流B. 调节I BQC. 防止输出信号交流对地短路，把放大了的电流转换成电压D. 调节I CQ11.对于如图所示放大电路，当用直流电压表测得V CE≈V CC时，有可能是因为___A____。

A. R b开路B. R L短路C. R f开路D. R b过小12.对于如图所示放大电路，当用直流电压表测得V CE≈0时，有可能是因为____D_____。

A. R b开路B. R L短路C. R f开路D. R b过小13.在如图所示射级偏置电路中，若上偏流电阻R b1短路，则该电路中的三极管处于____B____。

A. 放大状态B. 饱和状态C. 截止状态D. 倒置工作状态14.对于如图所示放大电路，若V CC≈12V，R f＝2kΩ，集电极电流I C计算值为1mA，今用直流电压表测得V CE＝8V，这说明____A_____。

A. 工作正常B. 三极管c－e极间开路C. 三极管b－e极间开路D. 电容C2短路15.在单级共射放大电路中，若输入电压为正弦波形，则v o和v i的相位___B______。

A. 同相B. 反相C. 相差90度D. 不确定16.在单级共基放大电路中，若输入电压为正弦波形，则v o和v i的相位_____A____。

A. 同相B. 反相C. 相差90度D. 不确定17.既能放大电压，也能放大电流的是_____A____组态放大电路。

A. 共射B. 共集C. 共基D. 不确定18.在如图所示(a)、(b)、(c)、(d)放大电路中，能实现正常放大的电路是______A___。

A. (a)B. (b)C. (c)D. (d)19.在如图所示共射放大电路中，三极管β＝50，V BE＝－0.2。

问：当开关与A处相接时，三极管处于____C_____状态。

A. 饱和B. 截止C. 放大20.在如图所示共射放大电路中，三极管β＝50，V BE＝－0.2。

问：当开关与B处相接时，三极管处于_____B____状态。

A. 饱和B. 截止C. 放大D. 倒置21.可画出如图所示放大电路的交流通路为图___A______。

A. (a)B. (b)C. (c)D. (d)22.可画出如图所示放大电路的交流通路为图___ _B____。

A. (a)B. (b)C. (c)D. (d)23.可画出如图所示放大电路的交流通路为图____C____。

A. (a)B. (b)C. (c)D. (d)24.可画出如图所示放大电路的交流通路为图____D____。

A. (a)B. (b)C. (c)D. (d)25.图(b)示出了图(a)固定偏流放大电路中三极管的输出特性及交、直流负载线，可求得电源电压V CC为___C_____。

A. 6VB.7VC. 8VD. 7.5V26.图(b)示出了图(a)固定偏流放大电路中三极管的输出特性及交、直流负载线，可求得电阻R b的值为____A_____。

A. 420kΩB. 300kΩC. 200kΩD. 268kΩ27.图(b)示出了图(a)固定偏流放大电路中三极管的输出特性及交、直流负载线，可求得电阻R b的值为_____B____。

A. 3kΩB. 5kΩC. 4kΩD. 3.3kΩ28.图(b)示出了图(a)固定偏流放大电路中三极管的输出特性及交、直流负载线，试求输出电压的最大不失真幅度为___C______。

A. 1VB. 1.6VC. 2VD. 2.4V29.(b)示出了图(a)固定偏流放大电路中三极管的输出特性及交、直流负载线，可作图求得基极正弦电流最大幅值为20mA。

试求输出电压的最大不失真幅度为___D______。

A. 36μA B. 30μA C. 24μA D. 20μA30.放大电路如图所示，设三极管的β=20，R b=200Ω，V BE=0.7V。

D Z为理想的硅稳压二极管，其稳压值V Z=6V。

各电容都足够大，因而对交流均可视为短路。

可求得静态时的V CE为____B_____。

A. 7.8VB. 8VC. 8.2VD. 8.5V31.在右图所示的固定偏流式放大电路中，当R c、R b的参数分别为___B______时，该电路的静态工作点处在放大区。

设三极管的β=100。

A. 5.6kΩ,10kΩB. 5.6kΩ,510kΩC. 5.6kΩ,1MΩD. 100kΩ,1MΩ32.对于右图所示的放大电路，若仅当R b增加时，V CEQ将是___A_____。

A. 增大B. 减小C. 不变D. 不确定33.对于右图所示的放大电路，若仅当R c减小时，V CEQ将是____A_____。

A. 增大B. 减小C. 不变D. 不确定34.对于右图所示的放大电路，若仅当R L增加时，V CEQ将是____A____。

A. 增大B. 减小C. 不变D. 不确定35.对于右图所示的放大电路，若仅当β减小（换三极管）时，V CEQ将是____A_____。

A. 增大B. 减小C. 不变D. 不确定36.当输入电压为正弦信号时，如果PNP管共发射极放大电路发生饱和失真，则输出电压V O的波形将______B______。

A. 正半波削波B. 负半波削波C. 双向削波D. 不削波37.在右图所示的放大电路中，若该电路原来发生了非线性失真，但在减小R b以后，失真消失了，这失真必是____A_____。

A. 截止失真B. 饱和失真C. 双重失真D. 交越失真38.在右图所示的放大电路中，原来没有发生非线性失真，然而在换上一个β比原来大的三极管后，失真出现了，这个失真必定是__B______。

A. 截止失真B. 饱和失真C. 双重失真D. 交越失真39.对于右图所示放大电路，设V CC=12V，三极管β=50，V BE=0.7V，若要求静态电流I CQ=2mA，V CEQ=4V，则电路中的R b=____D____。

A. 360kΩB. 180kΩC. 200kΩD. 282.5kΩ40.对于右图所示放大电路，设V CC=12V，三极管β=50，V BE=0.7V，若要求静态电流I CQ=2mA，V CEQ=4V，则电路中的R c=____B_____。

A. 2kΩB. 4kΩC. 8kΩD. 5.6kΩ41.在右图所示放大电路中，已知V CC=12V，R b1=27kΩ，R c=2kΩ，R e=1kΩ，V BE=0.7V,现要求静态电流I CQ=3mA，则R b2=____D_____。

A. 12kΩB. 10kΩC. 8kΩD. 16kΩ42.可画出如图所示放大电路的H参数小信号等效电路为图_____A____。

A. a)B. b)C. c)D. d)43.可画出如图所示放大电路的H参数小信号等效电路为图____B_____。

A. a)B. b)C. c)D. d)44.可画出如图所示放大电路的H参数小信号等效电路为图______C___。

A. a)B. b)C. c)D. d)45.可画出如图所示放大电路的H参数小信号等效电路为图___D_____。

A. a)B. b)C. c)D. d)46.放大电路如图所示。

已知图中R b1=10kΩ，R b2=2.5kΩ，R c=2kΩ，R e=750Ω，R L=1.5kΩ，R s=10kΩ，V CC=15V，β=150。

设C1、C2、C3都可视为交流短路，用小信号模型分析法可计算得电路的电压增益为_____A____。

A. -85.7B. 78C. 80D. 6047.放大电路如图所示。

已知图中R b1=10kΩ，R b2=2.5kΩ，R c=2kΩ，R e=750Ω，R L=1.5kΩ，R s=10kΩ，V CC=15V，β=150。

设C1、C2、C3都可视为交流短路，用小信号模型分析法可计算得电路的输入电阻R i为_____A____。

A. 0.852kΩB. 0.6kΩC. 10kΩD. 2.5kΩ48.放大电路如图所示。

已知图中R b1=10kΩ，R b2=2.5kΩ，R c=2kΩ，R e=750Ω，R L=1.5kΩ，R s=10kΩ，V CC=15V，β=150。

设C1、C2、C3都可视为交流短路，用小信号模型分析法可计算得电路的输出电阻R o为___A_____。

A. 2kΩB. 1kΩC. 1.5kΩD. 2.5kΩ49.已知右图所示共射放大电路中的锗三极管的β=150，V CES=0.2V，用H参数小信号模型可求得电压放大倍数为____C____。

A. -158B. 78C. -180D. 12050.已知右图所示共射放大电路中的锗三极管的β=150，V CES=0.2V，用H参数小信号模型可求得输入电阻为_____A____。

A. 2kΩB. 4kΩC. 5.6kΩD. 22kΩ51.已知右图所示共射放大电路中的锗三极管的β=150，V CES=0.2V，用H参数小信号模型可求得输出电阻为____C____。

A. 2kΩB. 2.2kΩC. 5.6kΩD. 22kΩ52.放大电路如图所示，设三极管的β=20，R b=200Ω，V BE=0.7V。

D Z为理想的硅稳压二极管，其稳压值V Z=6V。

各电容都足够大，因而对交流均可视为短路。

可求得电压放大倍数A V为_____B____。

A. 50B. 66.7C. 70D. 6553.放大电路如图所示，设三极管的β=20，R b=200Ω，V BE=0.7V。

合集下载

第15章习题 基本放大电路

第15章习题 基本放大电路

第15章基本放大电路15-001、在题图中，若将图中的发射极交流旁路电容C E除去。

（1）试问静态工作点有无变化；（2）画出微变等效电路；（3）求放大倍数、输入电阻、输出电阻，并说明发射极电阻R E对电压放大倍数的影响。

解：（参考答案：(1)无（2）略（3）-1.3 降低）15-002、乙类互补对称功率放大器输出波形产生失真属于何种失真？应如何消除？答：截止失真。

可以用两个管子，使之都工作在已类放大状态，一个在正半周工作，另一个在负半周工作，两管的输出波形都能加到负载上，则负载上能够得到一个完整的波形，这样既能提高效率，又能消除失真15-003、在图P2.7所示电路中，由于电路参数不同，在信号源电压为正弦波时，测得输出波形如图P2.8（a）、（b）、（c）所示，试说明电路分别产生了什么失真，如何消除。

图P2.8解：（a）饱和失真，增大R b，减小R c。

（b）截止失真，减小R b。

（c）同时出现饱和失真和截止失真，应增大V C C。

15-004、测得某放大电路中晶体管的三个电极A、B、C的对地电位分别为V A ＝－9 V，V B＝一6 V，Vc＝6．2 V，试分析A、B、C中哪个是基极b、发射极e、集电极c，并说明此晶体管是NPN管还是PNP管。

解：由于锗晶体管的|V BE|≈0.2V，硅晶体管的|V BE|≈0．7V，已知用晶体管的电极B的V B＝一6 V，电极C的Vc＝–6．2 V，电极A的V A＝－9 V，故电极A是集电极。

又根据晶体管工作在放大区时，必须保证发射结正偏、集电结反偏的条件可知，电极B是发射极，电极C是基极，且此晶体管为PNP管。

15-006、测量某硅晶体管各电极对地的电压值如下，试判别管子工作在什么区域。

（a）V C＝6 V V B＝0.7 V V E＝0 V（b）V C＝6 V V B＝2 V V E＝1.3 V（c）V C＝6 V V B＝6V V E＝5.4 V（d）V C＝6 V V B＝4V V E＝3.6 V（e）V C＝3.6 V V B＝4 V V E＝3. 4 V解：（a）放大区，因发射结正偏，集电结反偏。

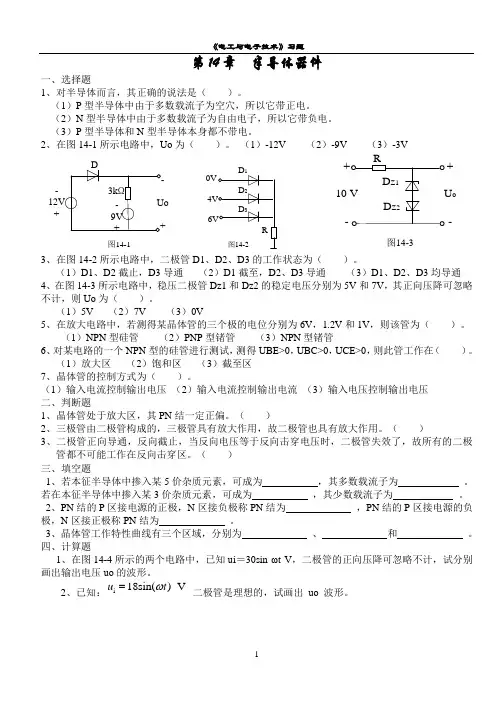

电工学习题2014_下册

电工学习题2014_下册

第14章半导体器件一、选择题1、对半导体而言，其正确的说法是（）。

（1）P型半导体中由于多数载流子为空穴，所以它带正电。

（2）N型半导体中由于多数载流子为自由电子，所以它带负电。

（3）P型半导体和N型半导体本身都不带电。

2、在图14-1所示电路中，Uo为（）。

（1）-12V （2）-9V （3）-3V-+图14-1+o--图14-33、在图14-2所示电路中，二极管D1、D2、D3的工作状态为（）。

（1）D1、D2截止，D3导通（2）D1截至，D2、D3导通（3）D1、D2、D3均导通4、在图14-3所示电路中，稳压二极管Dz1和Dz2的稳定电压分别为5V和7V，其正向压降可忽略不计，则Uo为（）。

（1）5V （2）7V （3）0V5、在放大电路中，若测得某晶体管的三个极的电位分别为6V，1.2V和1V，则该管为（）。

（1）NPN型硅管（2）PNP型锗管（3）NPN型锗管6、对某电路的一个NPN型的硅管进行测试，测得UBE>0，UBC>0，UCE>0，则此管工作在（）。

（1）放大区（2）饱和区（3）截至区7、晶体管的控制方式为（）。

（1）输入电流控制输出电压（2）输入电流控制输出电流（3）输入电压控制输出电压二、判断题1、晶体管处于放大区，其PN结一定正偏。

（）2、三极管由二极管构成的，三极管具有放大作用，故二极管也具有放大作用。

（）3、二极管正向导通，反向截止，当反向电压等于反向击穿电压时，二极管失效了，故所有的二极管都不可能工作在反向击穿区。

（）三、填空题1、若本征半导体中掺入某5价杂质元素，可成为，其多数载流子为。

若在本征半导体中掺入某3价杂质元素，可成为，其少数载流子为。

2、PN结的P区接电源的正极，N区接负极称PN结为，PN结的P区接电源的负极，N区接正极称PN结为。

3、晶体管工作特性曲线有三个区域，分别为、和。

四、计算题1、在图14-4所示的两个电路中，已知ui＝30sin ωt V，二极管的正向压降可忽略不计，试分别画出输出电压uo的波形。

基本放大电路习题(含问题详解)

基本放大电路习题(含问题详解)

18放大电路如图13所示。已知图中Rb1=10kΩ，Rb2=2.5kΩ，Rc=2kΩ，Re=750Ω，RL=1.5kΩ，Rs=10kΩ，VCC=15V，β=150。设C1、C2、C3都可视为交流短路，用小信号模型分析法可计算
得电路的电压增益AV为_____。 A. -85.7 B. 78 C. 80 D. 60
则 和RW之和Rb＝≈kΩ;
而若测UCEQ＝6V, 则Rc＝≈kΩ。
（2）若测得输入电压有效值 =5mV时，输出电压有
效值 ＝0.6V， 则电压放大倍数 ＝≈。 图4.3
若负载电阻RL值与RC相等，则带上负载后输出电压有效值 ＝＝V。
4、已知图4.3所示电路中VCC＝12V，RC＝3kΩ，静态管压降UCEQ＝6V；并在输出端加负载
10 根据放大电路的组成原则，在下图5所示各电路中只有图_________具备放大条件。
A. a) B. b) C. c) D. d)
图5
11在下图6所示的各放大电路中，能实现正常放大的电路是_________。
图6
12在如图7所示射级偏置电路中，若上偏流电阻Rb1短路，则该电路中的三极管处于______。
用小信号模型可计算Ri为_________。A. 0.852kΩ B. 0.6kΩ C. 10kΩ D. 2.5kΩ
用小信号模型可计算Ro为_________。A. 2kΩ B. 1kΩ C. 1.5kΩ D. 2.5kΩ
19图14所示由PNP型锗三极管组成的共射放大电路的β=150，VCES=0.2V,用H参数小信号模型可求得电压放大倍数为________。 A. -158 B. 78 C. -180 D. 120
A.共射极输入特性 B.共射极输出特性 C.共极输入特性 D.共基极输出特性

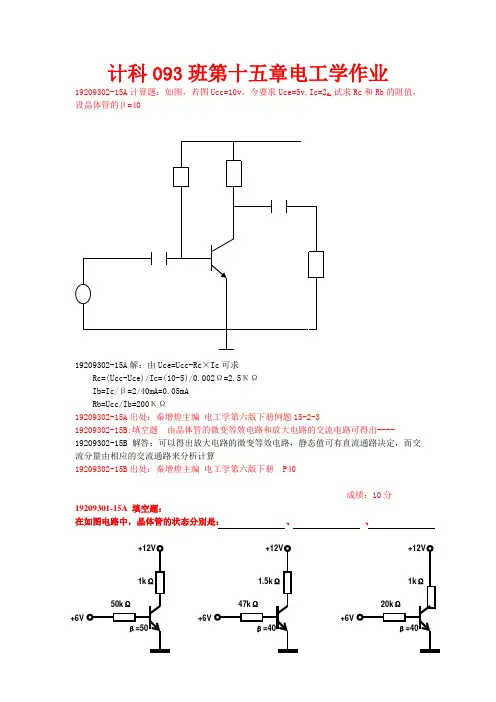

模拟电子_作业第15章_20100510计科93班
