《电工电子学》练习题班级学号姓名南京工业大学二零一四年第1章 电路的基本概念1. 1 图中，五个元件代表电源或负载。

电压和电流的参考方向如图所示。

通过测量得知：A 41-=I ，A 62=I ，A 103=I ，V 1401=U ，V 902-=U ，V 603=U ， V 804-=U ，V 305=U ，试标出各电流的实际方向和各电压的实际极性，并指出哪些元件是电源，哪些元件是负载题的电路一电器的额定功率W 1N =P ，额定电压V 100N =U 。

今要接到V 200的直流电源上，问应选下列电阻中的哪一个与之串联，才能使该电器在额定电压下工作。

（1） 电阻值ΩK 5，额定功率2W ； （2） 电阻值ΩK 10，额定功率W 5.0； （3） 电阻值ΩK 20，额定功率W 25.0； （4） 电阻值ΩK 10，额定功率W 2。

有一直流电源，其额定功率W 200N =P ，额定电压V 50N =U ，内阻Ω=5.00R ，负载电阻R 可以调节，其电路如图所示。

试求（1） 额定工作状态下的电流及负载电阻； （2） 开路状态下的电源端电压； （3） 电源短路状态下的电流。

在图示电路中，已知V 101=U ，V 41=E ，V 22=E ，Ω=41R ，Ω=22R ， Ω=53R ， 1、2两点间处于开路状态，试计算开路电压2U 。

题的电路求图示电路中开关S闭合和断开两种情况下a、b、c三点的电位。

题的电路求图示电路中A点的电位。

题的电路第2章电路分析方法在图示电路中，R1=R2=R3=R4=30，R5=60，试求开关S断开和闭合时a和b之间的等效电阻。

R1aR2R3R5 SR4b题的电路图用电源等效变换法求图示电路中6电阻中的电流I。

a I 6b 38+ 12V-44A3+24V-题的电路图电路如图所示，已知U S1=24V，U S2=16V，I S=1A，R1=R2=8，R3=4。

试用支路电流法求各支路电流。

电工类第五版《电子技术基础》全章节习题与及答案一．填空题：(共59题)1.PN结正向偏置时，应该是P区的电位比N区的电位高。

2.硅二极管导通时的正向管压降约为0.7V 。

3.锗二极管导通时的正向管压降约为0.2V 。

4.半导体三极管放大的实质是小电流控制大电流。

5.工作在截止和饱和状态的三极管可作为开关器件使用。

6.三极管的极限参数分别是I CM、P CM和U CEO。

7.在共射极放大电路中输出电压和输入电压的相位相反。

[此处图片未下载成功]8.小功率三极管的输入电阻经验公式= 30 09.放大电路产生非线性失真的根本原因静态工作点不合适。

10.在放大电路中负载电阻值越大其电压放大倍数越大。

11.反馈放大器是由基本放大电路和反馈电路组成。

12.电压负反馈的作用是稳定输出电压。

13.电流负反馈的作用是稳定输出电流。

14.反馈信号增加原输入信号的反馈叫正反馈。

15.反馈信号减弱原输入信号的反馈叫负反馈。

16.放大直流信号时放大器应采用的耦合方式为直接耦合。

17.为克服零漂常采用长尾式和具有恒流源的差动放大电路。

18.集成运放按电路特性分类可分为通用型和专用型。

19.线性状态的理想集成运算放大器，两输入端电位差=0。

20.线性状态的理想集成运算放大器，两输入端的电流=0。

21.单门限电压比较器中的集成运放工作在开环状态。

22.单门限电压比较器中的集成运放属于线性应用。

23.将交流电变换成直流的过程叫整流。

24.在单相桥式整流电路中，如果负载电流是20A,则流过每只晶体二极管的电流是10 A。

25.在输出电压平均值相等的情况下，三相半波整流电路中二极管承受的最高反向电压是三相桥式整流电路的2倍.26.整流二极管的冷却方式有自冷、风冷和水冷三种。

27.检查硅整流堆正反向电阻时对于高压硅堆应用兆欧表。

28.三端可调输出稳压器的三端是指输入、输出和调整三端。

29.三端固定输出稳压器CW7812型号中的12表示为 12 V。

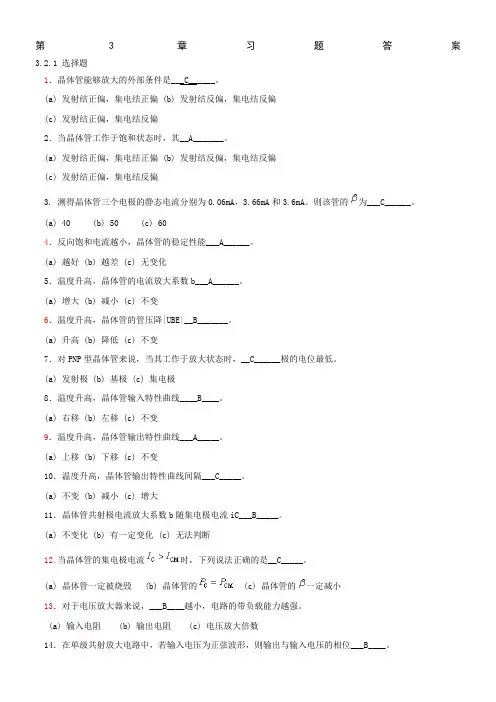

第3章习题答案3.2.1 选择题1．晶体管能够放大的外部条件是___C______。

(a) 发射结正偏，集电结正偏 (b) 发射结反偏，集电结反偏(c) 发射结正偏，集电结反偏2．当晶体管工作于饱和状态时，其__A_______。

(a) 发射结正偏，集电结正偏 (b) 发射结反偏，集电结反偏(c) 发射结正偏，集电结反偏3. 测得晶体管三个电极的静态电流分别为0.06mA，3.66mA和3.6mA。

则该管的为___C______。

(a) 40 (b) 50 (c) 604．反向饱和电流越小，晶体管的稳定性能___A______。

(a) 越好 (b) 越差 (c) 无变化5．温度升高，晶体管的电流放大系数b___A______。

(a) 增大 (b) 减小 (c) 不变6．温度升高，晶体管的管压降|UBE|__B_______。

(a) 升高 (b) 降低 (c) 不变7．对PNP型晶体管来说，当其工作于放大状态时，__C______极的电位最低。

(a) 发射极 (b) 基极 (c) 集电极8．温度升高，晶体管输入特性曲线____B____。

(a) 右移 (b) 左移 (c) 不变9．温度升高，晶体管输出特性曲线___A_____。

(a) 上移 (b) 下移 (c) 不变10．温度升高，晶体管输出特性曲线间隔___C_____。

(a) 不变 (b) 减小 (c) 增大11．晶体管共射极电流放大系数b随集电极电流iC___B_____。

(a) 不变化 (b) 有一定变化 (c) 无法判断12.当晶体管的集电极电流时，下列说法正确的是__C_____。

(a) 晶体管一定被烧毁 (b) 晶体管的 (c) 晶体管的一定减小13．对于电压放大器来说，___B____越小，电路的带负载能力越强。

(a) 输入电阻 (b) 输出电阻 (c) 电压放大倍数14．在单级共射放大电路中，若输入电压为正弦波形，则输出与输入电压的相位___B____。

电子电工类--三极管及放大电路基础试题及答案一、单选题1.射极跟随器就是()A、共发射极放大电路B、共基极放大电路C、共集电极放大电路D、信号的输出是从发射极输出【正确答案】：C2.在共射基本电路中，当用直流电压表测得UCE^VCC时，有可能是因为()A、Rb开路B、Rb过小C、Rc开路D、Re过小【正确答案】：A3.对于基本共射放大电路，信号源内阻Rs增大时，输入电阻Ri()。

A、增大，B、减小,C、不变D、不能确定【正确答案】：C4.画三极管放大电路的直流通路时，应()A、将耦合电容、旁路电容、直流电源看成开路B、将耦合电容、旁路电容、直流电源看成短路C、将耦合电容、旁路电容看成开路D、将耦合电容、旁路电容看成短路【正确答案】：C5.三极管作为开关管使用时，其工作状态为A、饱和状态和截止状态B、饱和状态和放大状态C、截止状态和放大状态D、放大状态和击穿状态【正确答案】：A6.在基本放大电路中，输入电阻最大的放大电路是()A、共射放大电路B、共基放大电路C、共集放大电路D、共栅极放大电路【正确答案】：C7.以下关于输出电阻的叙述中，正确的是A、输出电阻越小，带负载能力就越强B、输出电阻越小，带负载能力就越弱C、输出电阻等于集电极电阻与负载并联的等效电阻D、输出电阻就是负载电阻【正确答案】：A8.为了使高阻输出的放大电路与低阻输入的放大负载很好地配合，可以在放大电路与负载之间插入()。

A、共射电路B、共集电路C、共基电路D、电容耦合【正确答案】：B9.多级放大器的输出电阻Ro就是()A、第一级输出电阻B、最后一级输出电阻C、每级输出电阻之和D、每级输出电阻之差【正确答案】：B10.共射基本放大电路基极偏置电阻，一般取值为()A、几欧至几十欧B、几十欧至几百欧C、几百欧至几千欧D、几十千欧至几百千欧Ik2k 10kJ 碍 VT. 7 HJVT,1一心I-12VA 、4kQ【正确答案】：D11. 如图所示，该两级放大电路的输出电阻是B 、1.3kQC 、3kQD 、1.5kQ【正确答案】：C12. 以下关于三极管的说法中，正确的是A 、三极管属于单极型器件B 、三极管内存在有三个PN 结C 、三极管的穿透电流随温度升高而增大D 、三极管的正向导通电压随温度升高而增大【正确答案】：C13.在共射放大电路中，输入交流信号vi与输出信号vo相位A、相反B、相同C、正半周时相同D、负半周时相反【正确答案】：A14.在固定偏置放大电路中，若偏置电阻Rb断开，则___。

第一章 直流电路 复习与考工模拟参考答案一、填空题1．12 V 、24 V 、36 V 2．5 W 3．2.178×108 J 4．并联 5．12 K Ω 二、选择题 1．D2．A3．D4．D5．C三、判断题1．× 2．× 3．× 4．√ 5．√ 四、分析与计算题1．0.01 A ；10 mA ；1.0×104 μA 2．（1）A 115（或0.45 A ）（2）5.6 KW •h （3）2.8元第二章 电容与电感 复习与考工模拟参考答案一、填空题 1．106；1012 2．耐压3．储能；磁场；电场 4．103；1065．电阻（或欧姆） 二、选择题 1．D2．A3．C4．B5．A三、判断题1．√2．×3．×4．√5．√四、简答题略第三章磁场及电磁感应复习与考工模拟参考答案一、填空题1．安培定则（或右手螺旋定则）2．安培；BIlF=3．软磁物质；硬磁物质；矩磁物质4．电磁感应现象5．楞次二、选择题1．B 2．A 3．C 4．A 5．B三、判断题1．√2．√3．√4．×5．×四、分析与作图题1．略2．电流方向：BADCB第四章单相正弦交流电复习与考工模拟参考答案一、填空题1．振幅（最大值或有效值）；频率（周期或角频率）；初相2．V220（或311 V）；s2.0；rad/s)02（或314πrad/s1003．有效值4．电压与电流同频同相；电压超前电流900；电流超前电压9005．正比；反比6．在电感性负载两端并联一容量适当的电容器二、选择题1．B 2．B 3．B 4．D 5．C三、判断题1．×2．√3．×4．×5．√ 6. ×7. ×四、分析与计算题1．最大值：10 A；有效值：A5；周期：0.2 s；频率：5 Hz；初相：150022．440 W3．（1）R＝6Ω；L＝25.5 mH （2）0.6第五章三相正弦交流电复习与考工模拟参考答案一、填空题1．线电压；相电压；相电压；线电压2．220 V；380 V3．3；等于4．使不对称负载获得对称的相电压5．3；等于二、选择题1．D2．C3．A4．B5． A三、判断题1．√2．√3．√4．√5．×四、分析与作图题1．星形和三角形两种；画图略2．星形联结承受220V相电压；三角形联结时则承受380V线电压。

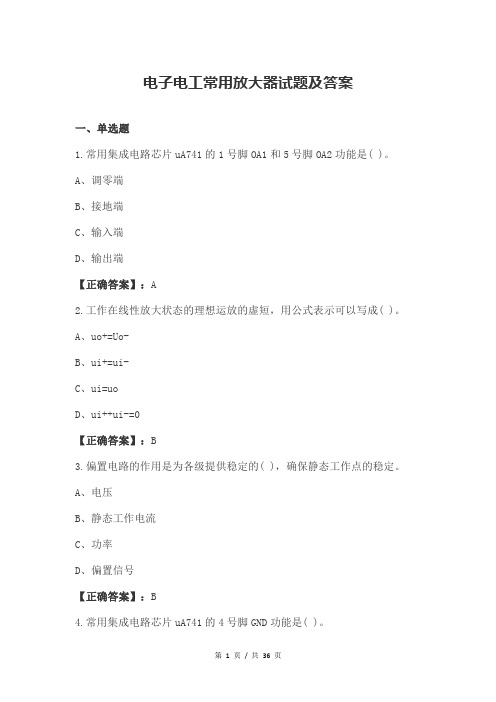

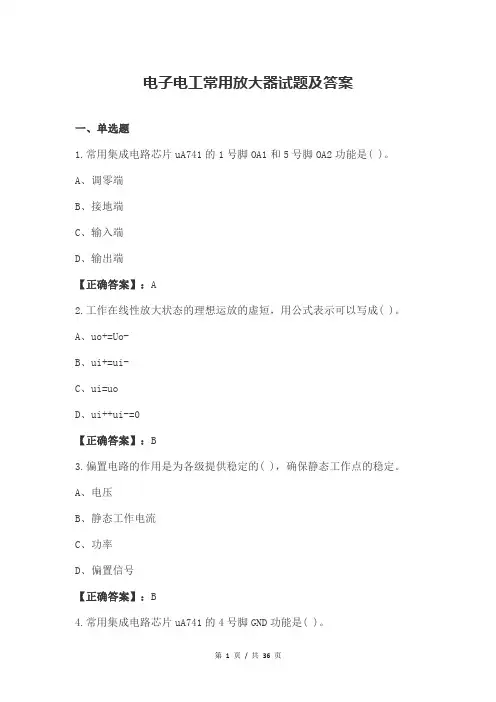

电子电工常用放大器试题及答案一、单选题1.常用集成电路芯片uA741的1号脚OA1和5号脚OA2功能是( )。

A、调零端B、接地端C、输入端D、输出端【正确答案】：A2.工作在线性放大状态的理想运放的虚短，用公式表示可以写成( )。

A、uo+=Uo-B、ui+=ui-C、ui=uoD、ui++ui-=0【正确答案】：B3.偏置电路的作用是为各级提供稳定的( )，确保静态工作点的稳定。

A、电压B、静态工作电流C、功率D、偏置信号【正确答案】：B4.常用集成电路芯片uA741的4号脚GND功能是( )。

A、电源端B、接地端C、输入端D、输出端【正确答案】：B5.采用输出短路法，可判断是( )反馈还是( )反馈。

A、正，负B、直流，交流C、电流，电压D、串联，并联【正确答案】：C6.OTL电路与OCL电路不同的是，电路由( )供电，A、正电压改为负电压B、负电压改为正电压C、双电源改为单电源D、单电源改为双电源【正确答案】：C7.对常用的共发射极放大器，若反馈信号加到三极管( )为并联反馈。

A、发射极B、基极C、集电极D、任意一个极8.由三端集成稳压器CW7809组成的输出可调稳压电路如图所示，当电位器滑动触头调到最上端时，输出电压UO为A、9B、18C、13.5D、15【正确答案】：B9.采用引入电压并联负反馈能使放大器的输出电阻( )，输入电阻( )。

A、变大，变大B、变小，变大C、变大，D、变小，变小【正确答案】：D10.OCL基本电路包含一对特性对称的NPN管和PNP管，电路工作在( )状态。

A、甲类B、乙类C、丙类D、甲乙类11.直流负反馈主要用于稳定放大器的( )。

A、静态工作点B、动态特性C、静态和动态特性D、放大特性【正确答案】：A12.集成运放的( )为各级提供稳定的静态工作电流，确保静态工作点的稳定。

A、偏置电路B、输入级C、输出级D、中间级【正确答案】：A13.稳压电源按调整管和负载的连接方式可分为A、串联型和并联型B、调宽型和调频型C、自激式和他激式D、调频型和调幅型【正确答案】：A14.当功放电路采用互补对称结构时，两只功放管的参数应保证( )。

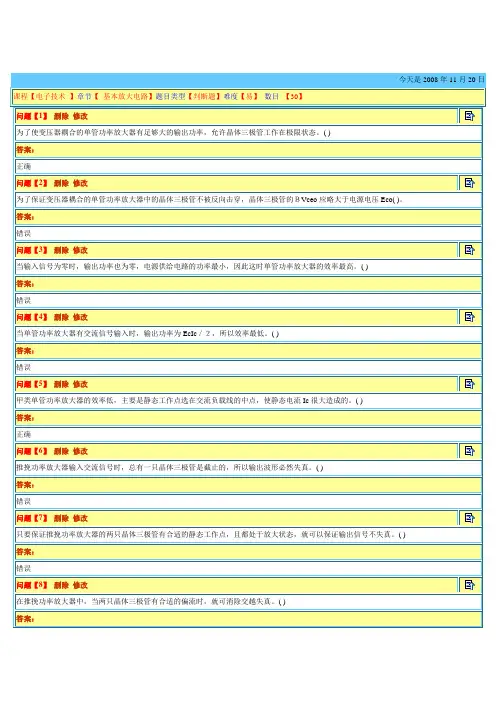

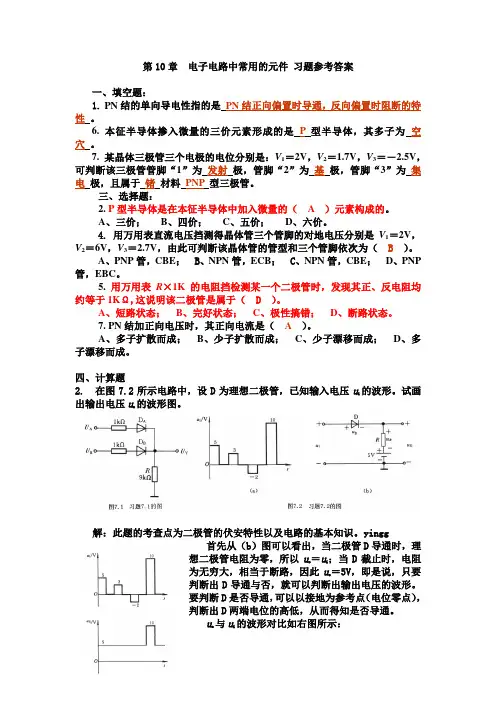

第10章电子电路中常用的元件习题参考答案一、填空题：1. PN结的单向导电性指的是PN结正向偏置时导通，反向偏置时阻断的特性。

6. 本征半导体掺入微量的三价元素形成的是P型半导体，其多子为空穴。

7. 某晶体三极管三个电极的电位分别是：V1＝2V，V2＝1.7V，V3＝－2.5V，可判断该三极管管脚“1”为发射极，管脚“2”为基极，管脚“3”为集电极，且属于锗材料PNP型三极管。

三、选择题：2. P型半导体是在本征半导体中加入微量的（ A ）元素构成的。

A、三价；B、四价；C、五价；D、六价。

4. 用万用表直流电压挡测得晶体管三个管脚的对地电压分别是V1＝2V，V2＝6V，V3＝2.7V，由此可判断该晶体管的管型和三个管脚依次为（B）。

A、PNP管，CBE；B、NPN管，ECB；C、NPN管，CBE；D、PNP 管，EBC。

5. 用万用表R×1K的电阻挡检测某一个二极管时，发现其正、反电阻均约等于1KΩ,这说明该二极管是属于（ D ）。

A、短路状态；B、完好状态；C、极性搞错；D、断路状态。

7. PN结加正向电压时，其正向电流是（A）。

A、多子扩散而成；B、少子扩散而成；C、少子漂移而成；D、多子漂移而成。

四、计算题2. 在图7.2所示电路中，设D为理想二极管，已知输入电压u i的波形。

试画出输出电压u o的波形图。

解：此题的考查点为二极管的伏安特性以及电路的基本知识。

yingg首先从（b）图可以看出，当二极管D导通时，理想二极管电阻为零，所以u o＝u i；当D截止时，电阻为无穷大，相当于断路，因此u o＝5V，即是说，只要判断出D导通与否，就可以判断出输出电压的波形。

要判断D是否导通，可以以接地为参考点（电位零点），判断出D两端电位的高低，从而得知是否导通。

u o 与u i的波形对比如右图所示：第11章基本放大电路习题参考答案一、填空题：2. 射极输出器具有电压放大倍数恒小于1、接近于1，输入信号和输出信号同相，并具有输入电阻高和输出电阻低的特点。

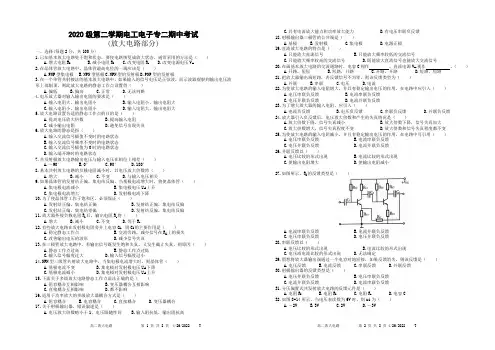

2020级第二学期电工电子专二期中考试(放大电路部分)一、选择(每题2分，共100分)1.已知基本放大电路处于饱和状态，要使电路恢复成放大状态，通常采用的方法是（）A.增大电阻R BB.减小电阻R BC.改变电阻R CD.改变电源电压V CC2.在晶体管放大电路中，晶体管最高电位的一端应该是（）A.PNP型集电极B.NPN型基极C.NPN型的发射极D.PNP型的发射极3.在一个单管共射接法的基本放大电路中，如果输入的信号电压是正弦波，而示波器观察到输出电压波形上部削顶，则此放大电路的静态工作点设置得（）A.偏低B.偏高C.正常D.无法判断4.电压放大器对输入输出电阻的要求是（）A.输入电阻大，输出电阻小B.输入电阻小，输出电阻大C.输入电阻小，输出电阻小D.输入电阻大，输出电阻大5.放大电路设置合适的静态工作点的目的是（）A.提高电压放大倍数B.提高输入电阻C.减小输出电阻D.避免信号出现失真6.放大电路的静态是指（）A.输入交流信号幅值不变时的电路状态B.输入交流信号频率不变时的电路状态C.输入交流信号幅值为0时的电路状态D.输入端开路时的电路状态7.共发射极放大电路输出电压与输入电压在相位上相差（）A.－90°B.0°C.90°D.180°8.基本共射放大电路的负载电阻减小时，其电压放大倍数将（）A.增大B.减小C.不变D.与输入电压相关9.如果晶体管的发射结正偏，集电结反偏，当基极电流增大时，将使晶体管（）A.集电极电流减小B.集电极电压U CE上升C.集电极电流增大D.发射极电流下降10.为了使晶体管工作于饱和区，必须保证（）A.发射结正偏，集电结正偏B.发射结正偏，集电结反偏C.发射结正偏，集电结零偏D.发射结反偏，集电结反偏11.放大器外接负载电阻R L后，输出电阻R O将（）A.增大B.减小C.不变D.等于R L12.有些放大电路在发射极电阻旁并上电容C E，则C E的主要作用是（）A.稳定静态工作点B.交流旁路，减少信号在R E上的损失C.改善输出电压的波形D.减少信号失真13.在三极管放大电路中，若输出信号既发生饱和失真，又发生截止失真，则原因（）A.静态工作点过高B.静态工作点过低C.输入信号幅度过大D.输入信号幅度过小14.NPN型三级管共射放大电路中，当集电极电流增大时，则晶体管（）A.基极电流不变B.集电极对发射极电压U CE下降C.基极电流减小D.集电极对发射极电压U CE上升15.下面关于多级放大电路静态工作点说法正确的是（）A.阻容耦合互相影响B.变压器耦合互相影响C.直接耦合互相影响D.都不影响16.适用于功率放大的多级放大器耦合方式是（）A.阻容耦合B.电容耦合C.直接耦合D.变压器耦合17.关于射极输出器，错误叙述是（）A.电压放大倍数略小于1，电压跟随性好B.输入阻抗低，输出阻抗高C.具有电流放大能力和功率放大能力D.有电压串联负反馈18.射极输出器三极管的公共端是（）A.基极B.发射极C.集电极D.电源正极19.直流放大电路的特点是（）A.只能放大直流信号B.只能放大频率较低的交流信号C.只能放大频率较高的交流信号D.既能放大直流信号也能放大交流信号20.在画基本放大电路的交流通路时，电容C视作，直流电源V CC视作。

习题5.1试判断如题5.1图所示的各电路能否放大交流电压信号？为什么？题5.1图解：(a)能(b)不能(c)不能(d)能5.2已知如题5.2图所示电路中，三极管均为硅管，且β=50，试估算静态值IB、IC、UCE。

解：（a）IB=12−0.7=75（μA）100+(1+50)×1IC=βIB=3.75（mA）IE=(1+β)IB=3.825（mA）UCE=12−3.75×2−3.825×1=0.75(V)(b)UCC=(IB+IC)×RC+IBRB+UBEUCC−UBE12−0.7IB===16（μA）RB+(1+β)RC200+(1+50)×10IC=βIB=0.8(mA)UCE=12−(0.8+0.016)×10=3.84(V)5.3晶体管放大电路如题5.3图所示，已知UCC=15V，RB=500kΩ，RC=5kΩ，RL=5kΩ，（1）求静态工作点；（2）画出微变等效电路；（3）求电压放大倍数Au、输β=50，rbe=1kΩ。

入电阻ri、输出电阻ro。

题5.2图题5.3图解：(1)IB=UCC−UBE15≈=30（μA）RB500IC=βIB=50×30=1.5(mA)(V)UCE=UCC−IC⋅RC=15−1.5×5=7.5第5章基本放大电路119(2)(3)Au=−βRC//RL=−125rbeRi=RB//rbe≈1(KΩ)RO=RC=5(KΩ)在题5.3图的电路中，已知IC=1.5mA，UCC=12V，β=37.5，rbe=1kΩ，输出端开路，5.4若要求Au=-150，求该电路的RB和RC值。

解：由于Au=−βRC//RLR=−βC=−150rberbeAu=150=β则RC=RCrbe150×1=4(KΩ)37.5U12=300 (KΩ)RB=CC=−6IB40×105.5试问在题5.5图所示的各电路中，三极管工作在什么状态？题5.5图解：(a)IB=ICS6=0.12 (mA)5012==12(mA)1120第5章基本放大电路IBS=ICβ=12=0.24(mA)50因0<IB<IBS,所以三极管处于放大状态。

实验1 常用电子仪器的使用实验报告及思考题1．总结如何正确使用双踪示波器、函数发生器等仪器,用示波器读取被测信号电压值、周期（频率）的方法。

答：要正确使用示波器、函数发生器等仪器，必须要弄清楚这些仪器面板上的每个旋钮及按键的功能，按照正确的操作步骤进行操作．用示波器读取电压时，先要根据示波器的灵敏度，知道屏幕上Y轴方向每一格所代表的电压值，再数出波形在Y轴上所占的总格数h，按公式计算出电压的有效值。

用示波器读取被测信号的周期及频率时，先要根据示波器的扫描速率，知道屏幕上X轴方向每一格所代表的时间，再数出波形在X轴上一个周期所占的格数d，按公式T= d ×ms/cm，，计算相应的周期和频率。

2.欲测量信号波形上任意两点间的电压应如何测量？答：先根据示波器的灵敏度，知道屏幕上Y轴方向每一格所代表的电压值，再数出任意两点间在垂直方向所占的格数，两者相乘即得所测电压。

3.被测信号参数与实验仪器技术指标之间有什么关系，如何根据实验要求选择仪器？答：被测信号参数应在所用仪器规定的指标范围内，应按照所测参量选择相应的仪器。

如示波器、函数发生器、直流或交流稳压电源、万用表、电压表、电流表等。

4.用示波器观察某信号波形时，要达到以下要求，应调节哪些旋纽？①波形清晰；②波形稳定；③改变所显示波形的周期数；④改变所显示波形的幅值。

答：①通过调节聚焦旋钮可使波形更清晰。

②通过配合调节电平、释抑旋钮可使波形稳定。

③调节扫描速度旋钮。

④调节灵敏度旋钮。

实验2 基尔霍夫定律和叠加原理的验证七、实验报告要求及思考题1．说明基尔霍夫定律和叠加原理的正确性。

计算相对误差，并分析误差原因。

答：根据实验数据可得出结论：基尔霍夫定律和叠加原理是完全正确的。

实验中所得的误差的原因可能有以下几点：（1）实验所使用的电压表虽内阻很大，但不可能达到无穷大，电流表虽内阻很小，但不可能为零，所以会产生一定的误差。

（2）读数时的视差。

（3）实验中所使用的元器件的标称值和实际值的误差。

第1章思考题与习题解答1-3 I 1的实际方向向下，I 2的实际方向向左，I 3的实际方向向上；U 1的实际方向下正上负，U 2的实际方向向右正左负，U 3的实际方向下正上负；W 360111-==I U P 释放功率 W 210222=-=I U P 吸收功率 W 150333==I U P 吸收功率1-4 （a ）W 162A V 8=⨯=P（b ）W 123A V 4-=⨯-=P （c ）W 51A V 5=⨯=P （d ）W 183A V 6-=⨯-=P 1-6 V 600==RI U W 1802==RI P 1-7 []900kWh kWh 30)(3100)10100(3=⨯⨯⨯⨯==-Pt W1-8 （a ）A 1A 268=-=I V 2V )12(bc -=⨯-=U （b ）8V V )152512(S =⨯++-⨯+U 4V S =U 1-9 （a ）V 1V 2V 3ab =-=U（b ）1)V 2(V 5⨯+-=R Ω=7R1-10 （a ）A 2)A 221(=+=I电压源功率：W 42)W 2(US -=⨯-=P 电流源功率：W 21)W 2(IS =⨯=P电阻功率：W 2W 222R =⎥⎦⎤⎢⎣⎡=P（b ）1V V )211(=⨯+-=U电压源功率：W 22)W 1(US -=⨯-=P电流源功率：[]W 2W 2)1(2)W (IS -=⨯--=⨯-=U P 电阻功率：[]W 4W 122R =⨯=P 1-11 0521=-+I I I0645=--I I I 0236=-+I I I0134=--I I I0S11144S455=-++-U I R I R U I R 0S44433S366=+--+U I R I R U I R05566S222=--+-I R I R U I R 其他回路电压方程略1-12 5V 2)V 756366(-=⨯-+⨯+=U 1-13 0321=-+I I I0S13311=-+U I R I R0S23322=-+U I R I R将已知数据代入方程，得：A 121=I ，A 42-=I ，A 83=I 以b 点位参考点， 0b =V0V 1233a ==I R V 0V 18S1c ==U V 0V 8S2d ==U V 0V 10d c cd =-=V V U以d 点位参考点， 0d =V0V 422a =-=I R V 0V 8S2b -=-=U V 0V 10S2S1c =-=U U V 0V 10d c cd =-=V V U第2章思考题与习题解答2-1 （a ）图中四个电阻并联，Ω=2R（b ）图中两个2Ω电阻并联后与3Ω电阻串联，然后与4Ω电阻并联，再与6Ω电阻串联，最后与 8Ω电阻并联，Ω=4R 2-2 开关打开A 91.2A 2624)2(6)2(410=++++⨯+=I开关闭合A 94.2A 2222646410=+⨯++⨯=I2-3 （a ）（b ）6V（c2-4 将电路进行等效变换，可求出电流。

《电工与电子技术》习题与解答电工电子教研室第九章：半导体二极管和三极管、第十章：基本放大电路一、单项选择题*1．若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为（C）A、正、反向电阻相等B、正向电阻大，反向电阻小C、反向电阻比正向电阻大很多倍D、正、反向电阻都等于无穷大*2．电路如题2图所示，设二极管为理想元件，其正向导通压降为0V，当U i=3V 时，则U0的值( D)。

A、不能确定B、等于0C、等于5VD、等于3V题2图**3．半导体三极管是具有( B)PN结的器件。

A、1个B、2个C、3个D、4个5．晶体管的主要特性是具有（D）。

A、单向导电性B、滤波作用C、稳压作用D、电流放大作用*6．稳压管的稳压性能是利用PN结的（D）。

A、单向导电特性B、正向导电特性C、反向截止特性D、反向击穿特性8．对放大电路进行动态分析的主要任务是（C）A、确定静态工作点QB、确定集电结和发射结的偏置电压C、确定电压放大倍数A u和输入、输出电阻r i，r0D、确定静态工作点Q、放大倍数A u和输入、输出电阻r i，r o*9．射极输出器电路如题9图所示，C1、C2足够大，对输入的交流信号u可视作短路。

则输出电压u0与输入电压u i之间的关系是( B)。

A、两者反相，输出电压大于输入电压B 、两者同相，输出电压小于且近似等于输入电压C 、两者相位差90°，且大小相等D 、两者同相，输出电压大于输入电压*11．在共射极放大电路中，当其他参数不变只有负载电阻R L 增大时，电压放大倍数将( B )A 、减少B 、增大C 、保持不变D 、大小不变，符号改变 13．在画放大电路的交流通路时常将耦合电容视作短路，直流电源也视为短路，这种处理方法是( A )。

A 、正确的B 、不正确的C 、耦合电容视为短路是正确的，直流电源视为短路则不正确。

D 、耦合电容视为短路是不正确的，直流电源视为短路则正确。
