初中物理最全受力分析图组

受力分析一、下面各图的接触面均光滑，对小球受力分析：二、下面各图的接触面均粗糙，对物体受力分析：图1图2图3图5 图6 图7图9图11图10 图12图8图4图19物体静止在斜面上图20 图21图13v图15v图16图14物体处于静止物体刚放在传送带上图17物体随传送带一起做匀速直线运动图18图22物体处于静止（请画出物体受力可能存在的所有情况）图23三、分别对A 、B 两物体受力分析：（对物体A 进行受力分析）F图24 物体处于静止 F 图25 v 图26 物体刚放在传送带上 图27物体随传送带一起做匀速直线运动 图28杆处于静止状态，其中杆与半球面之间光滑 图29 杆处于静止状态，其中 杆与竖直墙壁之间光滑 图30 杆处于静止状态 图31 OA B C图32匀速上攀 图33 v v 图34匀速下滑 A B F图36A 、B 两物体一起做匀速直线运动A 、B 两物体均静止 A B 图37 F 图42 B v AA 、B 两物体一起匀速下滑A 、B 、C 两物体均静止 B C图38A A 随电梯匀速上升v(4)(6)(7)(5) (9)(8)(13)(14)(15)滑轮重力不计(10) (11)(12) (1) (2)(3)水平地面粗糙水平地面粗糙碗光滑 以下各球均为光滑刚性小球(16) (17) (18)(19) (20) (21)(30) .用200牛顿的力向右拉一个物体在水平面上运动，物体受到的摩擦力为80牛顿，画出物体在水平方向上的合力。

三球静止(25) (26) (27)小球A静止弹簧处于压缩状态(22) (23) (24)29.用50牛沿与水平方向成30°的力斜向上拉小车，画出拉力的示意图．(28)(30)(29)(31) (32) (33)(34)(35)(36)(37) (38) (39)(40) (41) (42)A、B匀速运动A、B匀速运动（37）（38）（39）（40）A、B、C三者都静止，分别画出ABC三者的受力图分别画出各物块的受力分析图49.用50牛沿与水平方向成30°的力斜向上拉小车，画出拉力的示意图．(50题图)50.图中的木块在水平面上沿图所示方向作匀速运动，请画出它所受重力和摩擦力的示意图猫虽往上爬(43)(44) (45)(46) (47) (48)猫虽沿杆往上爬，但不能上升，保持在原来的高度。

受力分析专题一、受力分析1、定义：把某个特定的物体在某个特定的物理环境中所受到的力一个不漏，一个不重地找出来，并画出定性的受力示意图。

对物体进行正确地受力分析，是解决好力学问题的关键。

2、为了在受力分析时不多分析力，也不漏力，一般情况下按下面的步骤进行：（1）确定研究对象 —可以是某个物体也可以是整体。

（2）按顺序画力①．先画重力：作用点画在物体的重心，方向竖直向下。

②．次画已知力③．再画接触力—（弹力和摩擦力）：看研究对象跟周围其他物体有几个接触点（面），先对某个接触点（面）分析，若有挤压，则画出弹力，若还有相对运动或相对运动的趋势，则再画出摩擦力。

分析完一个接触点（面）后，再依次分析其他的接触点（面）。

④．再画其他场力：看是否有电、磁场力作用，如有则画出。

二、受力分析的方法1、整体法：以几个物体构成的整个系统为研究对象进行求解的方法。

2、隔离法：把系统分成若干部分并隔离开来，分别以每一部分为研究对象进行受力分析，分别列出方程，再联立求解的方法。

3、通常在分析外力对系统作用时，用整体法；在分析系统内各物体之间的相互作用时，用隔离法。

有时在解答一个问题时要多次选取研究对象，需要整体法与隔离法交叉使用。

三、受力分析的判断依据：①从力的概念判断，寻找施力物体；②从力的性质判断，寻找产生原因；③从力的效果判断，寻找是否产生形变或改变运动状态。

总之，在进行受力分析时一定要按次序画出物体实际受的各个力，为解决这一难点可记忆以下受力口诀：地球周围受重力 绕物一周找弹力考虑有无摩擦力 其他外力细分析合力分力不重复 只画受力抛施力四、例题例1、单个物体受力情况例2、两个物体受力情况【例题】1、一个放在水平桌面上的物体，受到分别为5牛和3牛的两个力F1、F 2的作用后仍处于静止状态，如图8所示，则该物体受到的合力为 ，桌面对此物体的摩擦力大小为 ，方向为 。

2、一物体做匀速直线运动，在所受的多个力中，有一对大小为15N 的平衡力，当这对力突然消失后，该物体的运动状态将_______________（填“改变”或“不变”）．3、一个小球重3牛顿，当它以0.5米/秒的速度在光滑的平面上作匀速直线运动时，加在小球上的水平推力是（ ）A、0牛顿B、1.5牛顿C、3牛顿D、无法判断。

15、最终你相信什么就能成为什么。因为世界上最可怕的二个词，一个叫执着，一个叫认真，认真的人改变自己，执着的人改变命运。只要在路上，就没有到不了的地方。 16、你若坚持，定会发光，时间是所向披靡的武器，它能集腋成裘，也能聚沙成塔，将人生的不可能都变成可能。 17、人生，就要活得漂亮，走得铿锵。自己不奋斗，终归是摆设。无论你是谁，宁可做拼搏的失败者
体上，两个力作用在 同一条直线 上。
不同
知识技能
自学检测
合作探究
精讲点拨
即时练习
相互作用的两个力特点
异体，等大﹑反向﹑同线
F1
F2
F1=F2
知识技能
自学检测
合作探究
精讲点拨
即时练习
1.“守株待兔”这个成语故事家喻户晓。兔子撞上大树死掉， 其中兔子受到撞击力的施力物体是 大树 ，这个故事所包含的主 要物理知识是 物体间力的作用是相互 的。
场景二：拔河比赛
器材：弹簧测力计。
方法：用两个弹簧测力计对拉。 观察：当左边弹簧秤读数为3N时，是 右边弹簧秤 对 左边弹簧秤施
加的力，右边弹簧秤的读数为3N，是 左边弹簧秤 对 右边弹簧秤 施 加的力，两个弹簧秤的示数 相等 ，两个弹簧秤的轴线 在（“在”
或“不在”）同一直线上。
结论：
相互作用的两个力：大小 相等 ，方向 相反 ，作用点在 物
观察到的现象： 小球 会 （“会”或“不会”）被磁铁吸引。
说明： 不接触的两个物体也 有 （“有”或“没有”）力的作用。
知识技能
自学检测
合作探究
精讲点拨
即时练习
2.下面的两物体间一定有力的作用吗？观察下图，能证明甲乙 两物体间一定有力的作用的是（ B C ）
总结：相互接触的物体间在什么情况下才会产生力的作用？

6、用整体法进行受力分析时，系统以外的 物体对系统内物体的作用力都认为是系统受 到的力，系统内物体之间的作用力（内力） 不需要画出来。
7、受力分析时，把研究对象当作一个质点 （除轻杆）来处理，所有力都画在同一点上。
F
A
A.木块受到的静摩擦力等于F1 B.木块受到的滑动摩擦力等于F1
C.若用恒力以2v的速度匀速向左拉动长木板,则弹簧秤 的示数为2F1.
D.若用恒力2F向左拉动长木板.则长木板受到的滑动摩擦 16:1力8 等于F1.
※三、注意事项：
1、分析一个力，都应找到施力物体，没有 施力物体的力是不存在的，这是防止“多 力”的有效措施之一。
B.10N的静摩擦力,方向向右
F1
F2
C. 2N的滑动摩擦力,方向向左 D. 2N的静摩擦力,方向向右
F2
F1
Ff
Ff+F2=F1
Ff=F1-F2=10N-2N=8N
16:18
2)撤去F1后:
F2
Ff
F2 = Ff=2N＜8N
∴选 D
16:18
例题三:如图,木块A放在水平的长木板上,长木板放在光滑的水平面 上.木块跟水平面的弹簧秤相连,弹簧的右端固定.若用水平向左的恒 力以速度v匀速向左拉动长木板,弹簧秤的示数为F1。则有（ BD ）。
例2 如图，两物块在水 平拉力作用下作匀速直 线运动，两物块保持相 对静止,分别画出两物受 力分析图。
16:18
二、受力分析的一般步骤：
1、明确研究对象，即明确分析哪个物体的受力情况。
概念 选用原则
注意问题
16:18
整体法
隔离法
将几个物体作为一个整 将研究对象与周围物
体来分析的方法

学科教师辅导教案组长审核：一、上节课回顾（包含作业处理）二、新课讲解（一）课程导入为什么夏天雪糕从冰柜里拿出来在外面一会儿包装纸表面会有水滴出现？（二）大数据分析（2009 - 2018 年，共10 年）月考必考（三）本节考点讲解考点一：力的图示一）例题解析1.（2018•安徽一模）请用力的图示法在图中画出重为6牛的物体对水平地面的压力。

二）方法总结1、规定一个适合的长度（例如5mm表示20N)三）巩固练习1（2018春•河南月考）如图所示，重50N的物块A静止在斜面上，且对斜面的压力为40N，请画出物块A所受弹力的图示。

考点一：力的示意图一）例题解析1.（2018•大荔县三模）请画出静止在斜面上的物体所受力的示意图；2.（2018•市北区模拟）物体A和B放在水平面上如图请画出B受力的示意图。

二）方法总结1、以力的作用点为起点（或末点），长度适当、沿力的方向带箭头的线段三）练习巩固1.（2017秋•义乌市期末）若不计空气阻力，G表示重力，F表示手对篮球的作用力。

则能正确表示篮球在空中飞时的受力情况的是（）A．B．C．D．2.（2017秋•河东区期末）在易拉罐内装入适量的水，能使罐侧立而不倒下，如图甲所示。

请在图乙中画出装了适量水的易拉罐受到的重力与支持力的示意图。

（此时易拉的重心为O）3（2018春•柘城县期中）在图中，小球受到绳子的拉力为2N，画出小球受到拉力和重力的示意图。

4．（2018•大荔县三模）请画出静止在斜面上的物体所受力的示意图；5.（2018•玉林）如图所示，请画出热气球在竖直方向加速上升时的受力示意图（忽略空气阻力）。

6．（2018•恩施州）如图，用绳子竖直悬挂一个小球，将一斜面物块慢慢靠近小球，并刚好与之接触（绳子仍然竖直，且小球静止）。

请作出小球此时所受力的示意图。

7．（2018•长春模拟）如图所示，小军用力推墙后，发现自己即沿水平冰面减速向后退去，请你画出此时小军水平方向的受力示意图。

初中物理力学受力分析示意图方法详解与例题精选方法详解对物体进行受力分析时，要正确画出力的示意图。

采用“三定三标”方法，具体步骤如下：1．“三定”（1）定作用点：在受力物体上面出作用点，压力作用点在接触面中心去，其他力的作用点都可以画在物体重心上。

如果物体同时受到几个力作用时，就将重心作为这几个力的作用点。

（2）定方向：以作用点为起点，沿力的方向画线段。

常见力的方向描述，如重力方向竖直向下，摩擦力方向与物体相对运动或相对趋势方向相反，压力、支持力方向与受力面垂直指向受力物体，拉力方向沿着绳子收缩的方向等。

（3）定长度：尽管长度不能准确的反映力的大小，但在同一图中，如果物体受到几个力的作用时，线段的长短要大致表示力的大小，力越大，线段应画得越长。

一对平衡力线段长度相同。

2．“三标”（1）标箭头：在线段的末端标上箭头表示力的方向。

（2）标符号：力一般用字母“F”表示，重力用符号“G”表示。

摩擦力一般用“f”表示。

（3）标数值和单位：若有力的大小，还应该在箭头旁边标上力的数值和单位。

3．画力的示意图需注意的问题（1）力的作用点一定要画在受力物体上，一般情况下，压力的作用点画在接触面上，其他力的作用点均可画在物体重心上（若是摩擦力使物体转动，则摩擦力只能画在接触面上），指定作用点的，只能画在指定作用点上。

当一个物体受多个力作用时，这几个力的作用点都要画在物体的重心上。

（2）在画力的示意图时，要正确分析物体的受力情况，若找不出一个力的施力物体，则该力一定是不存在的。

根据要求画出需要画的力（下一个专题详解）。

（3）受力分析的顺序：先分析重力，然后环绕物体一周找出与研究对象接触的物体，并逐个分析这些物体对研究对象的弹力和摩擦力，最后分析其他力。

简记为：重力一定有，弹力看四周，分析摩擦力，再看电磁浮。

类型一：画指定力的示意图1.如图所示是质量为50Kg的小明起跑时2.的情景，请画出小明所受重力（点O为重心）和右脚所受摩擦力的示意图。

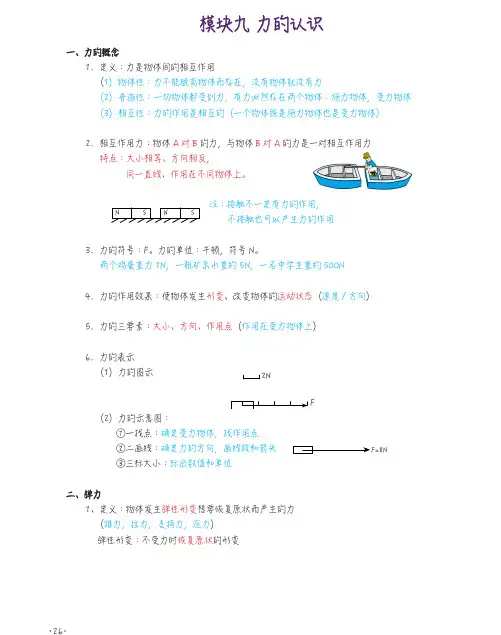

模块九 力的认识一、力的概念1．定义：力是物体间的相互作用（1）物体性：力不能脱离物体而存在，没有物体就没有力（2）普遍性：一切物体都受到力，有力必然存在两个物体：施力物体，受力物体 （3）相互性：力的作用是相互的（一个物体既是施力物体也是受力物体） 2．相互作用力：物体A 对B 的力，与物体B 对A 的力是一对相互作用力特点：大小相等、方向相反， 同一直线、作用在不同物体上。

注：接触不一定有力的作用， 不接触也可以产生力的作用3．力的符号：F。

力的单位：牛顿，符号N。

两个鸡蛋重力1N，一瓶矿泉水重约5N，一名中学生重约500N 4．力的作用效果：使物体发生形变、改变物体的运动状态（速度／方向）5．力的三要素：大小、方向、作用点（作用在受力物体上）6．力的表示（1）力的图示2NF（2）力的示意图：①一找点：确定受力物体，找作用点②二画线：确定力的方向，画线段和箭头 ③三标大小：标出数值和单位二、弹力1、定义：物体发生弹性形变想要恢复原状而产生的力（推力，拉力，支持力，压力）弹性形变：不受力时恢复原状的形变NSNS2．弹力三要素：（1）大小：弹力大小与物体材料及其形变量有关（弹性限度内）（2）方向：与弹性形变恢复原状方向相同（3）作用点：接触点/面的几何中心3．应用：弹簧测力计（1）原理：弹性限度内，弹簧伸长量与所受拉力大小（胡克定律：F=Kx）（2）使用：看（量程、分度值、零刻度线）调（指针调零）拉（检查指针和外壳之间的摩擦力测（保持拉力方向与测力计中心轴线在同一直线读（读数为作用在挂钩上的拉力）（3）误差分析：指针在零以上/零以下、倒挂三、重力1．定义：地球表面物体由于受到地球吸引而产生的力叫重力。

符号G2．重力三要素（1）大小：G=mgg为常数，在地球上，g=9.8N/kg重力与质量成正比（逻辑不能反过来）（2）方向：竖直向下（指向地心）（3）等效作用点：重心形状规则、质量分布均匀的物体，重心在物体几何中心；重心不一定在物体上。

初物理最全力中受分组图析．受力分析一、下面各图的接触面均光滑，对小球受力分析：图2图图图图图图图F图12图图11 图二、下面各图的接触面均粗糙，对物体受力分析：v v FFvF图1615图图13图14物体处于静图图图物体静止在斜面物体随传送带一物体刚放在传送带vv v F F图图图图物体处于静止（请画出物体vF F图图图图物体随传送带一物体刚放在传送带物体处于静29图30 图28 图杆处于静止状态，其杆处于静止状杆处于静止状态，A B v vO C33 图34 图31 图32图匀速上匀速下、B两物体受力分析：A三、分别对AAFAAFFB B B C图图图两物体一A、BA、B两物体均静、两物体均静止B、AC vA v B图两物体一起匀速AB、随电梯匀速上升．进行受力分析）（对物体A(2) (1)(3)水平地面粗糙碗光滑水平地面粗糙(6)(4)(5)(9(7)(8)(12) (11)(10)以下各球均为光滑刚性小(15) (14) (13)滑轮重力不计(18)(16)(17)(19)(20)(21)(22)(23)(24)A静止小球三球静止(27)(25)(26)表面光滑AO表面粗糙，OBO弹簧处于压缩状态APQ(30)(29)(28)B分别画出各物块的受力分析图(33)(31)(32)B匀速运动A、匀速运动A、B(36) (35)(34)、））（）（）（（37383940ABABC三者都静止，分别画出、C三者的受力图(38) (39)(37)(42) (40) (41)A沿墙壁向上匀速滑动此环为轻环，重力忽略(45) (44) (43)猫虽沿杆往上爬，但不能上A匀速上升升，保持在原来的高度。

足(48)(47) (46)试题A物体都静止，分析A物体的受力情况解：①因为A物体处于静止状态，所以受到的合力为零，所以在竖直方向受到的重力和支持力．在水平方向不受力的作用．②根据题干图可知A物体在水平方向受到力F处于静止状态，所以水平方向肯定还受到向左的摩擦力，因为A处于静止状态．受到合力为零．在竖直方向受到重力和支持力是一对平衡力．③因为A物体处于静止状态，所以受到的合力为零，所以在竖直方向受到的重力和支持力．在水平方向上受到向右的推力F，根据平衡力的条件，一定受到墙壁向左的推力．④分析本题关键是知道A处于静止状态，所以它受到的力一定是平衡力．所以A 物体受到重力，水平面向上的支持力，和倾斜的墙面虽然接触，但是没有挤压，所以没有相互作用力．如图：解：（1）物体A处于静止状态，即平衡状态，所受的力一定是平衡力．在水平方向上受到推力F和墙壁对它的向左的推力，这两个力是一对平衡力；黑板擦在竖直方向上受到重力的作用没有掉下来，是由于墙壁给它施加了一个向上的摩擦力．由于其静止，所以摩擦力与重力是一对平衡力，故摩擦力的大小等于物体所受的重力．（2）物体A处于匀速直线运动状态，即平衡状态，所受的力一定是平衡力．在水平方向上受到推力F和墙壁对它的向左的推力，这两个力是一对平衡力；黑板擦受到竖直方向下受到重力和一个竖直向上的摩擦力．由于物体做匀速直线运动，所以摩擦力与重力是一对平衡力，故摩擦力的大小等于物体所受的重力．（3）如果物体与传送带之间存在摩擦力，那么这个力必在水平方向上，或水平向右，或水平向左．由于物体做匀速运动，如果受到一个向右（或向左）的摩擦力，则必有一个向左（或向右）的力与之平衡．显然题中并不存在这样一个力，故物体与传送带之间不存在摩擦力．故答案为：A静止时受到的摩擦力与重力相等；A匀速下滑时受到的摩擦力与重力相等；A在传送带匀速运动时不受摩擦力．点评：对于二力平衡的条件的考查，一般有两种思路：①告诉处于平衡状态的物体受到的一个力，求其中的另外一个力．②给出两个力，判定这两个力是否平衡．此题属于第一种思路．水平传送带上放有一待传送的货物，当传送带启动后，货物也随传送带一起移动并未发生滑动，作出货物在传送带上受力示意图．考点：力的示意图．专题：应用题；作图题．分析：（1）对物体进行受力分析，物体在传送带上受重力、支持力作用，物体与传送带原来相对静止，当传送带启动后，货物也随传送带一起移动并未发生滑动，但物体相对于传送带有向后移动的趋势，所以，物体还会受到静摩擦力的作用．（2）重力的方向竖直向下；支持力方向垂直于传送带向上，摩擦力方向与物体的相对运动趋势相反，因为物体相对于传送带有向后移动的趋势，所以摩擦力方向与物体运动方向相同．解答：解：画出物体的重心，由重心竖直向下作线段，末端画出箭头，标出重力G，如图：，如图：F由重心向下作传送带的垂线，末端画出箭头，标出支持力，如图：由重心沿物体运动方向作线段，末端画出箭头，标出摩擦力f弹力的产生条件：（1）两物体接触，（2）接触面上发生弹性形变．摩擦力的产生条件：（1）两物体接触，（2）接触面上发生弹性形变，（3）接触面粗糙，（4）有相对运动或相对运动趋势．受力分析的顺序为：一重二弹三摩擦，逐一分析每个物体的受力．解答：解：（1）物体受重）：1fF2F1G力、地面的支持力、绳的拉力、地面的摩擦力，如图（）：2 、绳的拉力F2，如图（、地面的支持力（2）物体受重力GF1，如图：f、竖直墙的支持力F2、地面的摩擦力（3）物体受重力G、地面的支持力F1）：4，如图（F2、地面的摩擦力f、墙角的支持力）物体受重力（4G、地面的支持力F1）：5，如图（的弹力、物体、半球体的支持力、地面的支持力）物体受重力（5GF1F2AF3）：6、F2如图（6（）物体受重力G、支持力F1点评：受力分析要根据力的产生条件，按受力分析的步骤去分析，分析完成后要根据物体运动状态、假设法等对各个力进行验证，已保证各个力的正确性对于物体A，在地面上，受到重力、支持力、拉力、摩擦力；而B物体静止或匀速运动，受到重力、拉力的作用；分析时注意定滑轮不省力，即A对B的拉力等于B对A的拉力．解答：答：题目左图中，物体A受到重力、支持力、拉力、摩擦力的作用，物体B受到拉力和重力作用，如下图所示：题目右图中，物体A受到重力、支持力、B的压力、拉力、摩擦力的作用，因为AB一起匀之间没有力的作用，如下图所示：速运动，AB受到支持力和重力作用，如下图所示：题目右图中，物体B点评：本题难点：物体AB一起匀速运动时，B物体靠惯性运动，AB之间没有力的作用．（1）我们把研究对象在特定的物理环境中所受的所以外力找出来，并画出受力图，就是受力分析，研究对象可以是单个的物体，也可以是多个相关联物体组成的系统．（2）受力分析时的顺序：一般是遵从重力、弹力、摩擦力的顺序，对物体进行受力分析时应注意以下几点：①画受力图时，一般把力的作用点画在物体的重心上；②若某个力的方向难以确定，可以先假设这个力不存在，分析物体发生怎样的运动，然后确定其方向；③不要把研究对象所受的力与它对其它物体的作用力相混淆，注意分析受到的力，而施加的）物体处于静止状态，受到重力、支持力、拉力和摩擦力四个1力是不分析的．解答：解：（．力的作用，物体有向右运动的趋势，因此摩擦力的方向水平向左，如下图：（2）物体处于静止状态，受到重力、支持力、压力和摩擦力四个力的作用，物体有向下运动的趋势，因此摩擦力的方向竖直向上，如下图：（3）物体位于斜面上，处于静止状态，受到重力、支持力和摩擦力三个力的作用，物体有向下运动的趋势，因此摩擦力的方向沿斜面向上，如下图：（4）物体沿竖直墙壁向上运动，受到重力、支持力、推力和摩擦力四个力的作用，物体向上运动，因此摩擦力的方向竖直向下，如下图：（5）物体沿水平面向右运动，受到重力、支持力、压力和摩擦力四个力的作用，物体沿水平面向右运动，因此摩擦力的方向水平向左，如下图：（6）物体沿着斜面向上运动，受到重力、支持力、推力和摩擦力四个力的作用，物体沿斜面向上运动，因此摩擦力的方向沿斜面向下，如下图：点评：对物体进行受力分析时应该注意以下几个问题：）首先应该确定研究对象，并把研究对象从周围物体中隔离出来；（1（2）研究力要按照一定的步骤，先研究重力，然后再研究与研究对象接触的物体，逐个分析弹力和摩擦力；（3）每分析一个力都要先找施力物体；（4）受力分析只分析研究对象受到的力，不分析研究对象施加的力；（5）分析物体受力时，除了考虑它与周围物体的作用外，还要考虑物体的运动情况：力是改变物体运动状态的原，当物体的运动情况不同时，其受力情况就是不同的；（6）为了使问题简化，常忽略某些次要的力，如物体速度不大时的空气阻力物体在空气中所受的浮力，物体在水中运动时所受的阻力等．一个物体的受力分析，第一步，锁定目标：是看看被分析物体是什么，锁定它，只去考虑周围物体对它的影响。

专题三初中力学物理作图题的基本步骤要求及其注意事项力的作图包括：力的示意图，杠杆的示意图，滑轮的绕法等。

作力的示意图时，先分析受力。

受力分析的一般步骤：①先重力(不特别指明，物体都受重力)；②后弹力，看研究对象是否与其它物体接触且是否有挤压，弹力可以有多个，根据接触点逐个分析；③最后分析摩擦力，只有在有弹力的情况下，才可能有摩擦力，在确定弹力的接触点后，再看接触面是否粗糙，是否有相对运动或相对运动趋势。

力的示意图：①力的作用点画在受力点上，若物体同时受几个力且不引起转动时，作用点可画在物体重心上；②沿力的方向画，重力方向——竖直向下；支持力(或压力)方向——垂直接触面指向受力物体；拉力方向——沿绳子指向绳子收缩方向；摩擦力方向——与物体相对运动或相对运动趋势方向相反。

杠杆作图：①确定支点O，动力作用点和阻力作用点；②画出动力或阻力；③沿力的方向画出力的作用线(延长部分用虚线)；④从支点向力的作用线引垂线，支点到垂足距离为力臂；⑤标出力或力臂；⑥画最小动力时，先确定支点到动力作用点之间的连线为最长的动力臂。

一、力学部分——力的示意图力学作图题一般是作力的示意图或杠杆示意图，这种作图题应当注意首先弄清题的具体要求：要你做什么？作力，要画准力的三要素（大小、方向、作用点），如果画压力就要特别注意作用点。

作力臂，一定记住力臂一定过支点。

杠杆所受力的方向要冷静判断，草率就必然会失分。

1.做物体受力示意图题步骤（1）确定受力物体.（2）找到力的作用点(用一小圆点表示).（3）判断力的方向画线段(沿力的方向).（4）标箭头和力的符号(已知大小的标明力的数值和单位).2.画受力的示意图注意事项（1）同一物体受到两个或两个以上的力，作用点一般取在同一个点上.（2）在同一个图中，力越大，表示力的线段越长.（3）表示力的线段要用实线，不能用虚线.3.画力的示意图典型例题解析【例题1】如图所示，物体重20N，按照所给的标度画出物体所受的重力的示意图．【解析】确定力在物体上的作用点即重心，用字母Ｏ来表示，形状规则物体重心在其几何中心；确定力的方向，重力的方向是竖直向下，箭头的方向要竖直向下；用一段长度适当的线段表示20Ｎ．【答案】【技巧】此种题抓住关键是：重力方向是“竖直向下”的真正含义是“指向地心”，与物体的运动状态和所在位置无关．拉力作图、压力作图、摩擦力作图、浮力作图都要参考这个步骤和注意事项。

受力分析一、下面各图的接触面均光滑，对小球受力分析：二、下面各图的接触面均粗糙，对物体受力分析：图1图2图3图5 图6 图7图9图11图10 图12图8图4图19物体静止在斜面上图20 图21图13v图15v图16图14物体处于静止物体刚放在传送带上图17物体随传送带一起做匀速直线运动图18图22物体处于静止（请画出物体受力可能存在的所有情况）图23三、分别对A 、B 两物体受力分析：F图24 物体处于静止 F 图25 v 图26 物体刚放在传送带上 图27物体随传送带一起做匀速直线运动 图28杆处于静止状态，其中杆与半球面之间光滑 图29 杆处于静止状态，其中 杆与竖直墙壁之间光滑 图30 杆处于静止状态 图31 OA B C图32匀速上攀 图33 v v 图34匀速下滑 A B F图36A 、B 两物体一起做匀速直线运动A 、B 两物体均静止 A B 图37 F 图42 B v A A 、B 两物体一起匀速下滑 A 、B 、C 两物体均静止 B C图38A A 随电梯匀速上升v（对物体A 进行受力分析）(4)(6)(7)(5) (9)(8)(10) (11)(12) (1) (2)(3)水平地面粗糙水平地面粗糙碗光滑以下各球均为光滑刚性小球(13) (14) (15)滑轮重力不计(16) (17) (18)(19) (20) (21)(22) (23) (24)(28)(29)(30)(31)(32)(33)(34) (35)(36)(37)(38) (39)三球静止 (25)(26)(27)小球A 静止A 、B 匀速运动A 、B 匀速运动（37）（38）（39）（40）A 、B 、C 三者都静止，分别画出ABC 三者的受力图分别画出各物块的受力分析图弹簧处于压缩状态OPQBAO 表面粗糙，OB 表面光滑 分别画出两环的受力分析图(40) (41) (42)(43)(44) (45)(46) (47) (48)猫虽沿杆往上爬，但不能上升，保持在原来的高度。

5
7、给一个空罐的底部中央打一个小孔，再用一片半透明 的塑料膜蒙在空罐的口上，如图2.1-5甲所示。（八上第二 章第一节P35） 将小孔对着发光的物体，例如灯丝，我们可以看到发光体 在薄膜上呈现的像。如图乙左侧物体发光，所成像如图中 所示，你能画出光行进的径迹吗？
解答：能画出
想想做 做
6
10、制作模型照相机（八上第三章第二节P62）
25
书上P28 重点的实验
滑动摩擦力的大小与两个物体的_________________有
关，还与_______有关。接触面越________,压力越
_____，滑动摩擦力就越大
26
解释图中所出现的各种现象的原因
27
6、和同学们一起讨论图12.1-1所示的运动及类似的运 动，根据已有的知识，看看能得出什么结论。（第十 二章第一节P28）
6、用录音机录下一段自己朗读课文的声音，和同学一起听听这段录 音。你认为放出来的声音和自己的声音一样吗？别的同学认为一样 吗？想想看，这是为什么？
如果对自己的猜想有疑问，请到图书馆查找有关的资料，或者向老师请教， 把问题弄清楚。（八上第一章第三节P23）
解答：用录音机录下自己的声音并播放，自己听起来不像是本人所发 出的声音。这是因为录音机录下的说话声是通过空气传播的。我们听 到自己发出的声音，主要是通过“骨传导”的方式来传递的。由于空 气和骨传导是不同的介质，所传播声音的音色发生改变，听起来感觉 也就不一样了。 我们听别人的声音时，在两种情况下，声音传播哦途径是一样的。
想想议 10、图12.3-1中帽檐直径AB与帽子高度CD哪个更长？图
12.3-2中，中心的两个圆哪个面积大？先看看，再用尺量。
我们的视觉总是可靠的吗？
议

精品基础教育教学资料，仅供参考，需要可下载使用！中考物理专题复习——力学--力的示意图二答案解析1．（2018•乌鲁木齐）如图所示，画出斜面上下滑的物体受到的重力和弹力示意图（O为两个力的作用点）。

【分析】力的示意图是用一个带箭头的线段把力的大小、方向、作用点三个要素表示出来，线段的长短表示力的大小，箭头表示力的方向，线段起点或终点表示力的作用点。

【解答】解：重力的方向竖直向下，弹力的方向垂直于斜面向上，作用点均在O点上，如图所示：【点评】画力的示意图的一般步骤为：一画简图二定点，三画线，四画尖，五把力的符号标尖边。

按照这个作图步骤，很容易能够画出指定力的示意图。

2．（2018•赤峰）如图所示，画出足球重力示意图。

【分析】重力是物体由于地球的吸引而受到的力，其方向永远竖直向下，因此在画足球所受重力时，也一定要把握这一点。

【解答】解：由于足球是形状规则的物体，其重心在其几何中心（球心）上；过球心做竖直向下的力，即为足球所受重力，如图所示：【点评】重力是一种最常见，也最特殊的力，它的大小、方向、作用点永远不会受到它的运动状态的影响。

3．（2018•临沂）如图所示，物体沿斜面匀速下滑，请画出物体所受重力G、支持力F及滑动摩擦力f的示意图（O为物体的重心）。

【分析】对物体进行受力分析可知，物体受到竖直向下的重力、垂直于接触面的支持力、沿斜面向上的摩擦力，重心都在物体的重心。

【解答】解：物体受到的重力G竖直向下、支持力F垂直于斜面向上，滑动摩擦力f平行于斜面向上，从重心开始沿力的方向作各力的示意图，如图所示：【点评】作力的示意图，要用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点。

4．（2018•上海）在图中，小球受到的拉力为4牛。

用力的图示法画出此拉力。

【分析】要解决此题需要掌握力的图示的画法：将力的大小、方向、作用点表示在图上。

在画力的图示时，一定要注意画出标度。

专题5 受力分析1.受力分析的概念把指定的研究对象在特定的物理情境中所受到的所有外力找出来，并画出受力示意图，就是受力分析2.受力分析的一般步骤（1）明确研究对象：研究对象可以是单个物体或物体的一部分（如某个结点），也可以是多个物体组成的系统，研究对象的选取是解决问题的关键（2）隔离物体分析：将研究对象从周围的物体中隔离出来，进而分析周围有哪些物体对它施加了力作用. （3）画受力示意图：边分析边将力逐一画出，准确标出力的方向及各力的符号（若题目给出力的大小或角度，则还应该标出力的大小和角度）（4）检查：画完力的示意图后还需回头检查，看是否漏力或者多力，每个力都应对应一个施力物体，不能找到施力物体的力是不存在的3.受力分析的一般顺序初中阶段力学作图包括根据运动状态作图和指定力作图，若是根据运动状态作图，则一般按照重力→弹力→摩擦力的顺序进行作图。

指定力作图则按照题目指定的力进行作图，不多画或少画。

（1）重力：地球上的宏观物体均受到重力作用，作用点为物体的重心，方向竖直向下（2）弹力：围绕研究对象观察，看有几个接触点或接触面，再看是否有挤压或拉伸形变，判断有几个弹力以及各弹力的方向（3）摩擦力：有弹力的接触点或接触面，若接触面粗糙，且研究对象与接触面有相对运动或相对运动趋势，则可确定有摩擦力，再根据摩擦力的产生条件判断摩擦力的方向（4）已知力：“已知力”指的是题目中明确给出的外力，包括拉力、推力等，千万不可丢掉4.三点说明（1）弹力包括拉力、压力、支持力等。

细绳（弹簧）中弹力的方向沿着绳子（弹簧）且指向绳子（弹簧）恢复原状方向。

接触面之间的压力（或支持力）方向：垂直接触面，指向受力物体。

（2）弹力的有无可通过假设法进行判定。

（3）摩擦力的有无及方向判定：①通过对两个相互接触物体之间是否有相对运动（相对运动趋势）进行判定；①通过同一直线上受力平衡（合力为0）的方式进行判定。

5.注意事项（1）受力分析是分析其他物体对研究对象施加的力，而不是研究对象对外施加的力。

第七章力重心重难点1画力的示意图力的示意图就是用一根带箭头的线段来表示力。

具体的画法是:①用线段的起点表示力的作用点;除压力外,其他力的作用下点都可以画在物体的正中间;②沿力的方向画一条带箭头的线段,箭头的方向表示力的方向③若在同一个图中有几个力,则力越大,线段应越长。

有时也可以在力的示意图中标出力的大小。

第八章运动和力重难点1受力分析①重力的分析:地面附近的物体由于地球的吸引而受到的力就是重力,而我们常见的物体一般都是在地面附近,所以我们分析物体的受力情况,首先应考虑它要受重力并且方向都是竖直向下的,大小等于m g,作用在物体的重心上。

但物体所受重力不等于万有引力。

万有引力与物体间的质量、距离有关;而重力只与质量有关。

②弹力的分析(1)弹力是一种接触力,即产生弹力的两个物体一定要相互接触,但接触不一定都有弹力,还必须发生相互挤压而产生弹性形变。

如图(a)中的物体静止在墙角,是否受到墙对它的弹力呢?假设把墙面移开,物体仍然保持现状则不受弹力。

也可以根据前面所说的由物体的运动状态确定受力情况,假设物体受到墙面水平向右的弹力,则它还受水平向左的另一个力与之平衡(因为物体处于静止状态应受平衡力的作用),而这“另一个力”是不存在的,所以它不受墙面对它的弹力。

(2)如图(b)所示的小球是否受墙对它的弹力呢?也可以这样分析:假设撤去墙面,小球能否维持现状呢?显然不难想象,撤去墙面后,小球要向左摆动,所以当墙面存在时,小球受墙面对它的弹力。

③摩擦力的分析摩擦力的分析可以说对初中生来说是最为抽象难的,因而初学者往往感到很困难。

根据摩擦力的定义,产生摩擦力必满足:(1)两物体接触且有挤压;(2)接触面不光滑;(3)有相对运动或相对运动趋势。

这三个条件必须同时满足才有摩擦力。

摩擦力分为滑动摩擦力、滚动摩擦力和静摩擦力,一般情况只要接触面粗糙且研究对象在其表面上滑动或滚动,就较容易地判断出滑动下摩擦力和滚动摩擦力。

但静摩擦力不仅需要接触表面粗糙,还必须要求研究对象静止在其表面上,而且有相对运动趋势。

初中物理思维导图一本全物态变化1国际温标K：开尔文，为0K理：液体的热胀冷缩验室温度计使用体熔化和凝固图像及考点晶体熔化和凝固图像凝固放热件：达到凝固点，持续放热点：凝固过程持续放热，温度不变点：持续放热温度不断降低物态变化2实验图像特点：持续吸热温度保持不变条件：达到沸点，持续吸热响因素温度空气流速液体表面积液体种类空气湿度实验：控制变量法总结：判断初始物态和末物态，再判断物态变化和吸热放热。

机个物体相对于另一个物体的位置随断物体运动或静止人为选取得标准任意性，排己性一旦选定就假定不动图相遇和追及问题列车时刻表问题口诀（认选放读记）注意：估读到分度值的下一位误差不是错误误差不可消除，但可以减小误差减小误差方法使多改殊测量方法化曲为直法累计法滚轮法等识停表开始，停止读数，回零注意：读数=短针读数（minm3，cm3值定义，某种物质的质量和体积的比值表示该种物质的密度。

符号式变换，知2求1意一点可知该物质的密度靠近m 轴密度越大位换算量是物体本身的固有属性，不随形状、温度、物态、位置的改变而改变平构造平的使用选调称读生锈 结果偏小磨损结果偏大物码放反了（左码右物结果偏大（多了两倍的游码）度是物质的特性，一定状态的同种物质，密度与质、体积无关排液法测量固体体积声注意:实验验证设置对比，并应用转换法注意:声源停止发声后，声音也有可能还在传播音以声波的形式传播，声波是机械波声音的传播需要介质固体、液体、气体都可以传播声音。

都可以做介质。

学会设计实验分别证明声音可以在固液体中传播；无法在真空中传播17m尺实验片划动梳子声物体振动的快慢源振动不规则发出的声音是影响人们生活的声音都是噪音声源处减少噪声消声器、禁止跳广场舞播过程中减少噪声公路旁植树、挡板人耳处减少噪声超检查声定位声波探伤达声波探测地震等声能传递能量超声波碎石超声波清洗光镜的区分凸透镜对光线有会聚作用注意会聚不一定相交三条特殊光线透镜对光线有发散作用注意发散作用也可能相交凸透镜成像实验蜡烛烛芯凸透镜中心光屏中心在同一水平高度忆口诀一倍焦距分虚实，二倍焦距分大小物近像远像变大，物远像近像变小u>2f，2f>v>f2f>u>f，v>2f状体折光能力太强，成像成在视网片应用凹透镜发散作用的示意图也称为作用力和反作用力施力物体弹性形变的方向相反，与其恢复的方向相同巧：判断弹力方向，务必要先找到该弹力的施力物体向垂直于支持面指向被压物体向垂直于支持面指向被支持的物体子被拉长，方向总是沿着绳收缩方向自变量:拉力—通过钩码个数改变因变量：弹簧形变量—拉伸后长度减原长得到论：在弹性限度内，弹簧的形变量与拉力大小成正比簧测力计三种说法都对实自变量：质量—数个钩码因变量：重力—用弹簧测力计测量（自己思考）体所受重力大小与物体质量成正比。

物理
人教版八年级下册
课件目录
首页
末页
全面有效 学习载体
如图4所示是两人乘坐双人动力滑翔伞正在空中水 平匀速直线飞行，设 O点为整个装置(包括人)的重心，图中已画出 整个装置所受重力，请在图中用力的示意图将整个装置所受的力 补画完整，并用相关字母表示出这些力。
图4
物理
人教版八年级下册
课件目录
首页
末页
物理
人教版八年级下册
课件目录
首页
末页
全面有效 学习载体
踢毽子是一项有益健康的体育活动。毽子踢出后竖直
上升又竖直下落的过程中，均受到空气阻力的作用，若毽子上升和
下落过程中受到的合力大小分别为F1、F2，则F1、F2的大小关系正
确的是
(A )
A．F1>F2
B．F1<F2
C．F1＝F2
D．无法确定
【解析】 毽子受到的重力方向始终竖直向下，而空气阻力的方
物理
人教版八年级下册
课件目录
首页
末页
全面有效 学习载体
类型之三 多力平衡状态的受力分析 人教版八年级下册第22页第4题
【思想方法】 初中阶段的多力平衡包括两种情况，其一，物 体受到四个力平衡，可以用某一方向的二力平衡方法来解决。例 如：在公路上匀速直线运动的汽车，此时汽车是受到四个力的作 用，这四个力可以分为两对平衡力，水平方向上汽车的动力和摩 擦力平衡，竖直方向上汽车的重力和支持力平衡。其二，物体在 同一方向上，受到三个力平衡。这类问题可以利用共线力合成和 二力平衡的知识就可以解决。例如下面的例题变形3中，小车在水 平方向上受到三个力平衡，其所有向左的力之和等于所有向右的 力之和，利用此思路可以解答。

力分析 建筑力学
3、光滑圆柱铰链约束（简称铰约束，铰接）
光滑圆柱铰链约束的约束性质是限制物体平面移动（不 限制转动），其约束反力是互相垂直的两个力（本质上是 一个力），指向任意假设。
X
R
Y
第 2 章 结构计算简图 物体受力分析 建筑力学
4．链杆约束
链杆就是两端铰接而中间不受力的刚性直杆——二力杆，由此所 形成的约束称为链杆约束。这种约束只能限制物体沿链杆轴线方向上 的移动。链杆可以受拉或者是受压，但不能限制物体沿其他方向的运 动和转动，所以，链杆约束的约束反力沿着链杆的轴线，其指向假设。
第 1 章 绪论 引论——重温力的概念
建筑力学
高中物理:
“力是产生加速度的原因”。
物体由静变动、由动变静、由匀速到变速、由直线运动变曲线运动， 物体运动状态发生改变的原因是什么？
是“力”。“力是改变物体运动状态的原因”。
明确地完善了力的概念。
力是矢量。力的三要素：大小、方向、作用点。
矢量（vector）：既有大小又有方向的物理量。运算按照平行四边形矢量
建筑力学
