操作跌落式熔断器时应注意事项

跌落式熔断器的操作方式跌落式熔断器是一种根据电路故障电流大小自动断开电路的保护装置。

其操作方式简单易懂，下文将从以下内容进行介绍：跌落式熔断器的原理、跌落式熔断器的操作步骤、跌落式熔断器的注意事项。

跌落式熔断器的原理跌落式熔断器实际上就是一种带有熔丝的保险丝，熔丝是一种能够在电流过大时熔断的电子元件。

在正常情况下，电流通过熔丝时，其温度不会升高到熔断的温度，因此电路可以正常工作。

但是，如果电路中出现了短路、过载或其它异常情况，电流会急剧增加，这时熔丝的温度就会快速升高，当熔丝达到熔断温度时，就会自动断开电路，起到保护电路的作用。

跌落式熔断器的操作步骤跌落式熔断器的操作十分简单，只需按照以下步骤进行：1.先确保电路处于断电状态。

2.找到跌落式熔断器，并确定其位置。

3.拆下熔断器盖子，取出熔丝。

4.根据电路故障电流大小选择合适的熔丝进行更换。

5.将新的熔丝安装到跌落式熔断器中，并安装熔断器盖子。

6.打开电路电源，检查电路是否正常工作。

跌落式熔断器的注意事项在操作跌落式熔断器时，也需要注意以下事项：1.在更换熔丝时，需要根据电路故障电流大小选择合适的熔丝。

如果选用的熔丝电流太小，可能会造成保护不到位，电路无法及时断开，从而影响保护效果；而熔丝电流过大，则容易造成误触发，使电路在正常工作时也会断开。

2.在更换熔丝时，一定要确保电路处于断电状态，避免触电或其他安全事故。

3.更换熔丝时，需要先拆下熔断器盖子，然后取下原有的熔丝，并根据其尺寸和标识选择相应的新熔丝。

4.更换熔丝后，需要安装好熔断器盖子，确保电路处于正常工作状态，避免电路短路或其它操作误区引起的安全事故。

综上所述，跌落式熔断器是一种安全、可靠的电路保护装置，其操作方式简单易懂，但在使用过程中需要注意选择合适的熔丝并遵守操作步骤和注意事项，以确保电路能够获得最佳的保护效果。

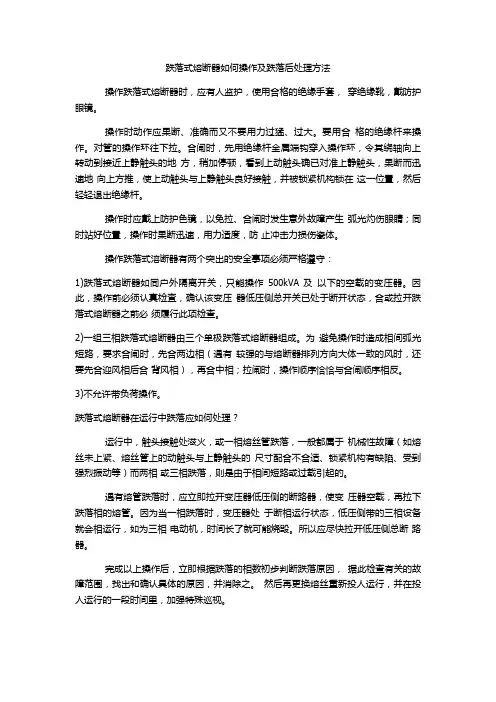

跌落式熔断器如何操作及跌落后处理方法操作跌落式熔断器时，应有人监护，使用合格的绝缘手套，穿绝缘靴，戴防护眼镜。

操作时动作应果断、准确而又不要用力过猛、过大。

要用合格的绝缘杆来操作。

对管的操作环往下拉。

合闸时，先用绝缘杆金属端钩穿入操作环，令其绕轴向上转动到接近上静触头的地方，稍加停顿，看到上动触头确已对准上静触头，果断而迅速地向上方推，使上动触头与上静触头良好接触，并被锁紧机构锁在这一位置，然后轻轻退出绝缘杆。

操作时应戴上防护色镜，以免拉、合闸时发生意外故障产生弧光灼伤眼睛；同时站好位置，操作时果断迅速，用力适度，防止冲击力损伤瓷体。

操作跌落式溶断器有两个突出的安全事项必须严格遵守：1)跌落式熔断器如同户外隔离开关，只能操作500kVA及以下的空载的变压器。

因此，操作前必须认真检査，确认该变压器低压侧总开关已处于断开状态，合或拉开跌落式熔断器之前必须履行此项检查。

2)一组三相跌落式熔断器由三个单极跌落式熔断器组成。

为避免操作时造成相间弧光短路，要求合闸时，先合两边相（遇有较强的与熔断器排列方向大体一致的风时，还要先合迎风相后合背风相），再合中相；拉闸时，操作顺序恰恰与合闸顺序相反。

3)不允许带负荷操作。

跌落式熔断器在运行中跌落应如何处理？运行中，触头接触处滋火，或一相熔丝管跌落，一般都属于机械性故障（如熔丝未上紧、熔丝管上的动触头与上静触头的尺寸配合不合适、锁紧机构有缺陷、受到强烈振动等）而两相或三相跌落，则是由于相间短路或过载引起的。

遇有熔管跌落时，应立即拉开变压器低压侧的断路器，使变压器空载，再拉下跌落相的熔管。

因为当一相跌落时，变压器处于断相运行状态，低压侧带的三相设备就会相运行，如为三相电动机，时间长了就可能烧毁。

所以应尽快拉开低压侧总断路器。

完成以上操作后，立即根据跌落的相数初步判断跌落原因，据此检查有关的故障范围，找出和确认具体的原因，并消除之。

然后再更换熔丝重新投人运行，并在投人运行的一段时间里，加强特殊巡视。

1.产品用途跌落式熔断器是配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于35kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。

它安装在10kv-35kV-66kv配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感。

安装在配电变压器上，可以作为配电变压器的主保护，所以，在配电线路和配电变压器中得到了普及。

2.正常使用条件2.1环境温度：不高于+40℃，不低于-40℃；2.2海拔高度：不超过1000m；（高海拔型不超过3000m);2.3电源频率：50±2Hz；2.4地震烈度：7度以下2.5最大风速：35m/s3.主要技术参数跌落式熔断器由绝缘子、接触导电系统和熔管三部分组成。

正常工作时，熔丝使熔管上的活动关节锁紧，熔管在上触头的压力下处于合闸状态。

故障时，熔丝熔断，在熔管内产生电弧，熔管内衬的消弧管在电弧作用下分解出大量气体，在电流过零时产生强烈的去游离作用而熄灭电弧。

由于熔丝熔断，因而活动关节释放使熔管下垂，在上、下触头的弹力和熔管自重的作用下迅速跌落，形成明显的断开间隙。

4.熔断器选用安装地点的短路容量应在跌落式熔断器额定断流容量范围内。

若超越上限，则可能因电流过大，产气过多而使熔管爆炸；若低于下限，则有可能因电流过小，产气不足而无法熄灭电弧。

因此，在选择跌落式熔断器的额定容量时，既要考虑其上限开断电流与安装地点的最大短路电流相匹配，还要重视其下限开断容量与安装地点的最小短路电流的关系。

考虑到跌落式高压熔断器作为配电变压器内部故障的主保护，保护范围从低压熔断器变压器侧到高压熔断器变压器侧，而且又作为低压熔断器的后备保护，应以低压出口两相短路作为短路电流最小值来选择其下限开断容量。

5.熔丝的选择熔丝的选择应能保证配电变压器内部或高、低压出线套管发生短路时能迅速熔断。

跌落式熔断器登杆拉合作业方法与安全注意事项摘要：安全生产是各个公司工作的重中之重，学习规范的跌落式熔断器登杆拉合作业方法，牢记相关安全注意事项，有利于保护作业人员人身安全，也有利于正常开展安全生产工作。

关键词：跌落式熔断器；作业方法；安全注意事项引言跌落式熔断器作为10kV配电网重要组成部分，经受着频繁的分合操作任务。

作业人员需了解跌落式熔断器的作用和运作原理，在作业前准备齐全安全工器具，规范作业过程，明确安全注意事项。

1.跌落式熔断器介绍跌落式熔断器具有经济性、便于调换、便于巡视等特点广泛应用于10kV配电网分支线路处、高压用户进线处、变压器高压侧等处。

当发生线路故障时，跌落式熔断器故障相会跌落形成明显故障指示，便于巡线人员判断故障类型和故障地点[1]。

跌落式熔断器由底座、熔丝元件和熔丝管组成。

底座由上（下）接线端子、上（下）静触头和安装架构成[2]。

熔丝管上带有操作环、弹簧、铜螺帽、转动轴等部件。

当线路过载或短路时，熔丝元件自身发热使得熔体熔断，熔丝管上的活动机关被释放，熔丝管借助自身重量跌落并悬挂在底座上，形成明显的隔离断开点[3]。

现场巡视人员根据跌落式熔断器的分合情况初步判断故障类型，为故障抢修排查节约时间。

作业涉及安全工器具1.脚扣 2.安全带 3.安全帽 4.围栏 5.红白带 6.标识牌 7.令克棒8.防雨罩（雨天时使用）9.雨披（雨天时使用）10.护目镜 11.绝缘鞋 12.专用吊绳三．作业方法1.登杆前检查工作环境是否适宜工作，在作业现场布置红白带、围栏并悬挂标示牌防止外人进入工作区域。

核对杆号与操作票内容无误。

2.作业人员对安全带、固定安全带的绳索、脚扣等工器具进行外观检查，所使用安全工器具应有合格的安全检验标签且在使用期限内。

3.请求调度发令执行工作，唱票复诵确保调度操作内容、操作票编号一致。

4.工作负责人或工作监护人现场召开站班会，宣布工作内容，布置具体工作安排，在操作票上记录调度发令人、现场工作发令人和作业人员的姓名，记录工作开始时间。
