YZTD 系列塔式起重机用三速三相异步电动机1.产品概述YZTD系列电动机是我厂根据行业标准JB/T8956-1999《YZTD系列塔式起重机用多速三相异步电动机技术条件》设计生产的变极多速三相异步电动机，适用于塔式起重机及其它类似设备的起升机构配套使用。
该系列电动机具有调速比大，起动力矩大，过载能力强，堵转电流小，运行温升低，可靠性高,使用维护方便等特点，能充分满足现场工况的使用要求。
2.使用条件海拔不超过1000m能正常运行。
F级适用于环境空气温度在-20℃到40℃之间，H级适用于环境空气温度在-20℃到60℃之间。
相对湿度小于90%。
3.基本形式额定电压：380V额定频率：50Hz防护等级：IP44或IP54绝缘等级：F级或H级冷却方式：风扇冷却IC 411或风机冷却IC 416，（风机电机需三相380电压独立供电，其工作制为S1连续制运行）。
基准工作制：高速S3-40%、中速S3-40%、低速为S3-25%。
安装方式：B3（机座带底脚，端盖无凸缘），可根据用户要求生产其他安装方式的电动机。
注：根据用户要求，可带超温保护热敏开关、防潮加热带、电磁制动器及超速开关等，亦接受特殊协议订货。

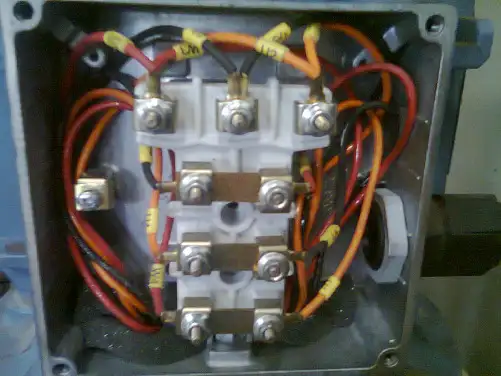

4.型号意义：5.电动机接线图6.YZTD系列电动机技术数据：（基准工作制时的设计值，仅供用户选型时参考）续表：7.电机安装及外型尺寸(B3安装)：YZRDW、YZRSW系列建筑机械起重用塔机用涡流制动双速三相异步电动机1.产品概述1.1 YZRDW系列起重用涡流制动绕线转子双速三相异步电动机，是我厂为塔式起重机的起升机构配套而开发的新型电动机。
这种电动机具有恒功率调速特性，定子采用单绕组变极绕组，六根引出线；转子采用一套复合线圈绕组。
低速极（8极）设计可通过三个滑环外串阻抗,高速极（4极）转子绕组内部已接成回路,可自动呈现高阻抗，此时相当鼠笼电机运行。
由于在两种极数下转子都具有较高的阻抗，故既能保证较大的起动转矩和变极切换转矩，又能有效地限制起动电流和变极切换电流。
电动机、吹风机接线图解（含单相电容、三相异步电动机、单三相吹风机）一、电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。
可参见图1所示连接方法连接。
图1三相交流电动机Y形和△形接线方法二、三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。
采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。
一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。
其他吹风机应按其铭牌上所标的接法连接。
图2三相吹风机六个引出端子接线方法三、单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。
因此在接线时，一定要看清铭牌上注明的接线方法。
图247为IDD5032型单相电容运转电动机接线方法。
其功率为60W，电容选用耐压500V、容量为4μF的产品。
图3(a)为正转接线，图3(b)为反转接线。
图3IDD5032型单相电容运转电动机接线方法四、单相电容运转电动机接线图4JX07A-4型单相电容运转电动机接线方法图4是JX07A-4型单相电容运转电动机接线方法。
电动机功率为60W，用220V/50Hz交流电源、电流为0．5A。
它的转速为每分钟1400转。
电容选用耐压400~500V、容量8μF的产品。
图4(a)为正转接线，图4(b)为反转接线。
五、单相吹风机接线图5单相吹风机四个引出端子接线方法有的单相吹风机引出4个接线端子，接线方法如图5所示。
采用并联接法应接入110V交流电源，采用串联接法应接入220V交流电源。
六、Y100LY系列电动机接线目前，Y系列电动机被广泛应用。
Y系列电动机具有体积小、外形美观、节电等优点。
它的接线方式有两种：一种为△形，它的接线端子W2与U1相连，U2与V1相连，V2与W1相连，然后接电源；另一种为Y形，接线端子W2、U2、。

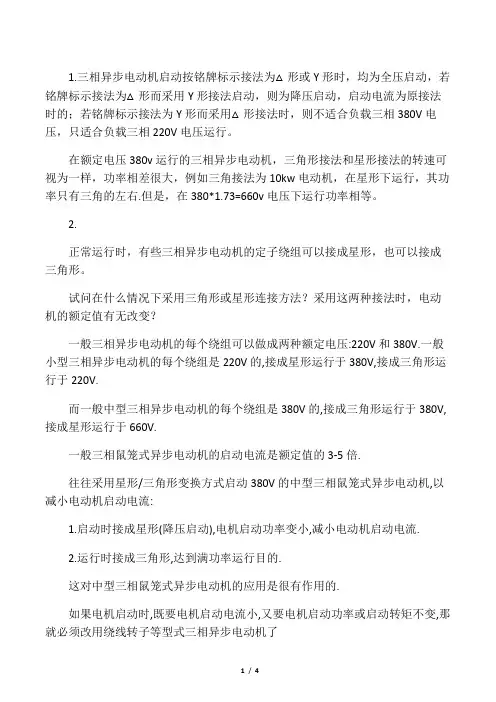

1.三相异步电动机启动按铭牌标示接法为△形或Y形时，均为全压启动，若铭牌标示接法为△形而采用Y形接法启动，则为降压启动，启动电流为原接法时的；若铭牌标示接法为Y形而采用△形接法时，则不适合负载三相380V电压，只适合负载三相220V电压运行。
在额定电压380v运行的三相异步电动机，三角形接法和星形接法的转速可视为一样，功率相差很大，例如三角接法为10kw电动机，在星形下运行，其功率只有三角的左右.但是，在380*1.73=660v电压下运行功率相等。
2.正常运行时，有些三相异步电动机的定子绕组可以接成星形，也可以接成三角形。
试问在什么情况下采用三角形或星形连接方法？采用这两种接法时，电动机的额定值有无改变？一般三相异步电动机的每个绕组可以做成两种额定电压:220V和380V.一般小型三相异步电动机的每个绕组是220V的,接成星形运行于380V,接成三角形运行于220V.而一般中型三相异步电动机的每个绕组是380V的,接成三角形运行于380V,接成星形运行于660V.一般三相鼠笼式异步电动机的启动电流是额定值的3-5倍.往往采用星形/三角形变换方式启动380V的中型三相鼠笼式异步电动机,以减小电动机启动电流:1.启动时接成星形(降压启动),电机启动功率变小,减小电动机启动电流.2.运行时接成三角形,达到满功率运行目的.这对中型三相鼠笼式异步电动机的应用是很有作用的.如果电机启动时,既要电机启动电流小,又要电机启动功率或启动转矩不变,那就必须改用绕线转子等型式三相异步电动机了注解：鼠笼式三相异步电动机：鼠笼式三相异步电动机Y－△降压手动控制电路原理图凡正常运行时定子绕组接成三角形的是三相鼠笼式异步电动机，在启动时临时成星形，待电动机启动后接近额定转速时，在将定子绕组通过Y－△降压启动装置接换成三角形运行，这种启动方法叫Y－△降压启动。
属于电动机降压启动的一种方式，由于启动时定子绕组的电压只有原运行电压的，启动力矩较小只有原力矩的，所以这种启动电路适用于轻载或空载启动的电动机。
