牛人总结的41例超实用接线方法1.电动机接线一般常用三相交流电动机接线架上都引出6个接线柱,当电动机铭牌上标为Y形接法时,D6、D4、D5相连接,D1~D3接电源;为△形接法时,D6与D1连接,D4与D2连接,D5与D3连接,然后D1~D3接电源。
可参见图1所示连接方法连接。
图1 三相交流电动机Y形和△形接线方法2.三相吹风机接线有部分三相吹风机有6个接线端子,接线方法如图2所示。
采用△形接法应接入220V三相交流电源,采用Y形接法应接入380V三相交流电源。
一般3英寸、3.5英寸、4英寸、4.5英寸的型号按此法接。
其他吹风机应按其铭牌上所标的接法连接。
图2 三相吹风机六个引出端子接线方法3.单相电容运转电动机接线单相电动机接线方法很多,如果不按要求接线,就会有烧坏电动机的可能。
因此在接线时,一定要看清铭牌上注明的接线方法。
图247为IDD5032型单相电容运转电动机接线方法。
其功率为60W,电容选用耐压500V、容量为4μF的产品。
图3(a)为正转接线,图3(b)为反转接线。
图3 IDD5032型单相电容运转电动机接线方法4.单相电容运转电动机接线图4 JX07A-4型单相电容运转电动机接线方法图4是JX07A-4型单相电容运转电动机接线方法。
电动机功率为60W,用220V/50Hz交流电源、电流为0.5A。
它的转速为每分钟1400转。
电容选用耐压400~500V、容量8μF的产品。
图4(a)为正转接线,图4(b)为反转接线。
5.单相吹风机接线图5 单相吹风机四个引出端子接线方法有的单相吹风机引出4个接线端子,接线方法如图5所示。
采用并联接法应接入110V交流电源,采用串联接法应接入220V交流电源。
6.Y100LY系列电动机接线目前,Y系列电动机被广泛应用。
Y系列电动机具有体积小、外形美观、节电等优点。
它的接线方式有两种:一种为△形,它的接线端子W2与U1相连,U2与V1相连,V2与W1相连,然后接电源;另一种为Y形,接线端子W2、U2、V2相连接,其余3个接线端子U1、V1、W1接电源。
三速锚机电动机的控制原理三速锚机电动机控制原理图3—3-2为交流三速锚机电动机控制原理图。
在高速状态下,接的是4极,这是一套独立的绕组,采用星形接法。
在中速状态下,接的是8极,其接法为双星形。
在低速状态下,接的是16极,其接法为三角形。
3(2 三速锚机电动机的控制原理3(2(1 主电路部分1(组成:由主电源开关HK、接触器的主触头、电动机及线路组成。
2(接触器功能:完成电动机的换向和调速。
(1)ZC是正转功能接触器,通电时起锚。
(2)FC是反转功能接触器,通电时抛锚。
(3)1C是低速状态接触器,通电时电动机处于低速状态,3C失电。
同时联锁触头使2C(4)2C是中速状态接触器,通电时2C,、4C,得电,使电动机处于双星形接法下运行,同时其联锁触头使1C和3C失电。
(5)3C是高速状态接触器,通电时使4极独立绕组得电,电动机在高速状态下运行,同时,其联锁触头使1C、2C失电。
3(常见故障:各接触器通断状态正常而锚机工作不正常,可重点检查:接触器主触头闭合是否良好:电动机工作是否正常,重点检查绕组接线是否正常。
3(2(2 零压保护功能如果锚机在运行过程中突然失电,然后又恢复电源,没有保护功能时会使锚机突然动作,这不仅危及人身安全,也可能会损坏锚机设备,为此设有零压保护功能。
失电后只有将手柄打到0位,锚机才能重新起动。
该功能由零压继电器1J实现。
失电后,1J失电,使串接在控制电源变压器原边线路中的触头(04和06 03和09)断开,切断控制电源。
重新起动后,若主令控制器不在零位,则1J仍不能得电,处于失电状态。
只有把手柄挪到零位,才会使1J通电,1 J通电后使04和06 03和09接通,接通控制电源。
注意:零压继电器在电源接通后它总是吸合的,否则会使锚机不能工作。
3(2(3 制动功能1(锚机采用直流电磁机械制动,且为失电抱闸。
制动功能由制动电源ZL1,线圈ZDQ和相应的电路实现制动。
2(制动电源由变压器BK、整流桥ZL1,组成,通过4RD、5RD两个保险输出直流制动电源。

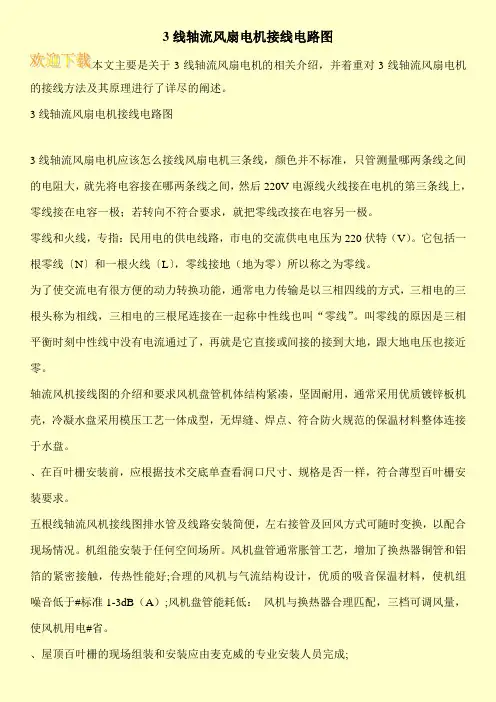

3线轴流风扇电机接线电路图
本文主要是关于3线轴流风扇电机的相关介绍,并着重对3线轴流风扇电机的接线方法及其原理进行了详尽的阐述。
3线轴流风扇电机接线电路图
3线轴流风扇电机应该怎么接线风扇电机三条线,颜色并不标准,只管测量哪两条线之间的电阻大,就先将电容接在哪两条线之间,然后220V电源线火线接在电机的第三条线上,零线接在电容一极;若转向不符合要求,就把零线改接在电容另一极。
零线和火线,专指:民用电的供电线路,市电的交流供电电压为220伏特(V)。
它包括一根零线〔N〕和一根火线〔L〕,零线接地(地为零)所以称之为零线。
为了使交流电有很方便的动力转换功能,通常电力传输是以三相四线的方式,三相电的三根头称为相线,三相电的三根尾连接在一起称中性线也叫“零线”。
叫零线的原因是三相平衡时刻中性线中没有电流通过了,再就是它直接或间接的接到大地,跟大地电压也接近零。
轴流风机接线图的介绍和要求风机盘管机体结构紧凑,坚固耐用,通常采用优质镀锌板机壳,冷凝水盘采用模压工艺一体成型,无焊缝、焊点、符合防火规范的保温材料整体连接于水盘。
、在百叶栅安装前,应根据技术交底单查看洞口尺寸、规格是否一样,符合薄型百叶栅安装要求。
五根线轴流风机接线图排水管及线路安装简便,左右接管及回风方式可随时变换,以配合现场情况。
机组能安装于任何空间场所。
风机盘管通常胀管工艺,增加了换热器铜管和铝箔的紧密接触,传热性能好;合理的风机与气流结构设计,优质的吸音保温材料,使机组噪音低于#标准1-3dB(A);风机盘管能耗低:风机与换热器合理匹配,三档可调风量,使风机用电#省。
、屋顶百叶栅的现场组装和安装应由麦克威的专业安装人员完成;。
三速电机工作原理三速电机是一种常见的电动机,其工作原理是通过改变电机的绕组连接方式来实现不同的速度调节。
本文将从三速电机的基本构造、工作原理和应用领域等方面进行介绍。
一、基本构造三速电机由电机本体、定子、转子和控制器等组成。
其中,电机本体是整个电机的主体部分,定子是固定在电机本体上的线圈结构,转子则是安装在定子上并能够旋转的部分。
控制器则是用来控制电机的运行模式和速度的装置。
二、工作原理三速电机的工作原理主要是通过改变定子和转子之间的电磁场关系来实现不同的转速。
当电机通电时,定子中的线圈会产生一个旋转的磁场,而转子中的磁铁会受到这个磁场的作用而产生旋转力。
当定子和转子的磁场相互作用时,电机就开始工作了。
三、应用领域三速电机广泛应用于家用电器、工业设备和交通工具等领域。
在家用电器方面,三速电机常用于空调、洗衣机和冰箱等家电中,用来控制风扇和压缩机的转速。
在工业设备方面,三速电机常用于机床、风机和水泵等设备中,用来控制设备的转速和运行模式。
在交通工具方面,三速电机常用于电动车和电动汽车等中,用来控制车辆的速度和动力输出。
四、工作原理的具体描述三速电机的工作原理可以通过一个简单的例子来说明。
假设有一个三速电机,其定子上有3根线圈,分别标记为A、B、C。
当电机通电时,控制器会根据需要选择不同的线圈连接方式,从而实现不同的转速调节。
1. 低速档:控制器将线圈A和线圈B连接在一起,而线圈C则不参与工作。
这种连接方式可以使电机在低速下运行,适用于需要较小功率输出的场合。
2. 中速档:控制器将线圈A和线圈C连接在一起,而线圈B则不参与工作。
这种连接方式可以使电机在中速下运行,适用于需要中等功率输出的场合。
3. 高速档:控制器将线圈B和线圈C连接在一起,而线圈A则不参与工作。
这种连接方式可以使电机在高速下运行,适用于需要较大功率输出的场合。
通过以上不同的线圈连接方式,三速电机可以实现不同的转速调节,从而满足不同领域的需求。
电动机接线图-控制线路图大全时间:2013-05-03 来源:电气自动化技术网编辑:李亮点击:36191次字体设置: 大中小Y-△(星三角)降压启动控制线路-接触器应用接线图Y-△降压启动适用于正常工作时定子绕组作三角形连接的电动机。
由于方法简便且经济,所以使用较普遍,但启动转矩只有全压启动的三分之…,故只适用于空载或轻载启动。
Y-△启动器有OX3-13、Qx3—30、、Qx3—55、QX3—125型等。
OX3后丽的数字系指额定电压为380V时,启动器可控制电动机的最大功率值(以kW计)。
OX3—13型Y-△自动启动器的控制线路如图11—11所示。
()合上电源开关Qs后,按下启动按钮SB2,接触器KM和KMl线圈同时获电吸合,KM和KMl主触头闭合,电动机接成Y降压启动,与此同时,时间继电器KT的线圈同时获电,I 星形—三角形降压起动控制线路星形——三角形降压起动控制线路星形——三角形(Y —△)降压起动是指电动机起动时,把定子绕组接成星形,以降低起动电压,减小起动电流;待电动机起动后,再把定子绕组改接成三角形,使电动机全压运行。
Y —△起动只能用于正常运行时为△形接法的电动机。
1.按钮、接触器控制Y —△降压起动控制线路图2.19 (a )为按钮、接触器控制Y —△降压起动控制线路。
线路的工作原理为:按下起动按钮SB1 ,KM1 、KM2 得电吸合,KM1 自锁,电动机星形起动,待电动机转速接近额定转速时,按下SB2 ,KM2 断电、KM3 得电并自锁,电动机转换成三角形全压运行。
2.时间继电器控制Y —△降压起动控制线路图2.19 (b )为时间继电器自动控制Y —△降压起动控制线路,电路的工作原理为:按下起动按钮SB1 ,KM1 、KM2 得电吸合,电动机星形起动,同时KT 也得电,经延时后时间继电器KT 常闭触头打开,使得KM2 断电,常开触头闭合,使得KM3 得电闭合并自锁,电动机由星形切换成三角形正常运行。
电磁调速电动机工作原理及接线图电磁调速电动机接线图电磁调速电动机是由滑差离合器和一般异步电动机结合在一起组成的,在规定的范围内,它能实现均匀连续无极调速。
电磁调速控制器:7芯接线(1、2、3、4、5、6、7)电磁调速电动机:5端子(励磁线圈:F1、F2、测速发电机:U、V、W)电磁调速控制器1、2接220V电源相线和零线; 3、4(两根粗的)接励磁线圈F1、F2; 5、6、7接电磁调速电机的测速发电机U、V、W一般异步电动机:U、V、W通过接触器接电源 R 、S、T。
JDIA型电磁调速电动机控制器是原机械工业部全国联合(统一)设计产品,用于电磁调速电动机(滑差电机)的调速控制。
实现恒转矩无级调速。
一、型号含义:二、使用条件:1、海拔不超过1000m。
2、周围环境温度;-5℃-+40℃。
3、相对湿度不超过90%(20℃以下时)。
4、振动频率10-15OHz时,其最大振动加速度应不超过0.5g。
5、电网电压幅位波动±10%额定值时、保证额定使用。
6、周围介质没有导电尘埃和能腐蚀金属和破坏绝缘的气体。
三、主要技术数据:3.1手操普通型(见下表)型号JDIA-11 JDIA-40 JDIA-90电源电压-220V ±10%频率50-60Hz员大输出定额直流90V 3.15A 直流90V 5A 直流90V 8A可控制电机功率0.55~11KW 15 ~ 40KW 45 ~ 90KW测速发电机单相或三相中频电压转速比为≥2V/100min额定转速时的转速变≤3%化率稳速精度≤1%四、基本工作原理:从图1方框图可知,控制器由可控硅主回路、给定电路、触发电路、测速负反馈电路等环节组成。
主回路:采用可控硅半波直流电路。
由于励磁线圈是一个电感性负载,为了让电流连续,因此在励磁线圈前并联一个续6R二级管(C2)。
主回路的保护装置:用熔断器(RD)进行短路保护,用压敏电阻1(Rv)进行交流侧浪涌电压保。

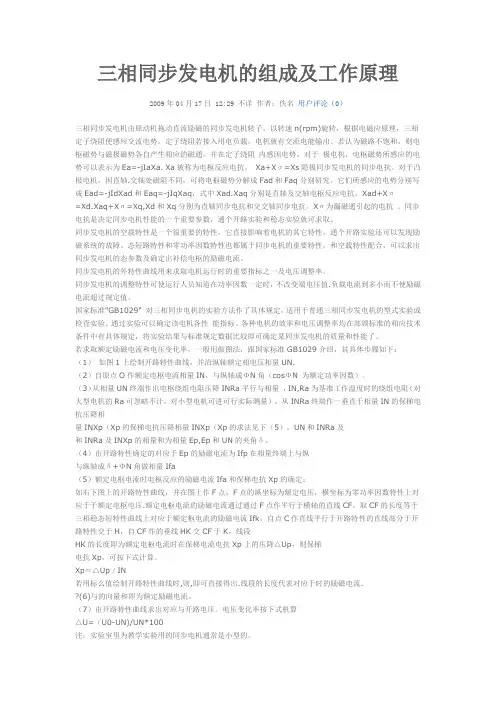

三相同步发电机的组成及工作原理2009年04月17日 12:29 不详作者:佚名用户评论(0)三相同步发电机由原动机拖动直流励磁的同步发电机转子,以转速n(rpm)旋转,根据电磁应原理,三相定子绕阻便感应交流电势。
定子绕阻若接入用电负载,电机就有交流电能输出。
若认为磁路不饱和,则电枢磁势与磁极磁势各自产生相应的磁通,并在定子绕阻内感因电势。
对于极电机,电枢磁势所感应的电势可以表示为Ea=-jIaXa. Xa被称为电枢反应电抗。
Xa+Xσ=Xs隐极同步发电机的同步电抗。
对于凸极电机,因直轴.交轴处磁阻不同,可将电枢磁势分解成Fad和Faq分别研究。
它们所感应的电势分别写成Ead=-jIdXad和Eaq=-jIqXaq,式中Xad.Xaq分别是直轴及交轴电枢反应电抗。
Xad+Xσ=Xd.Xaq+Xσ=Xq,Xd和Xq分别为直轴同步电抗和交交轴同步电抗。
Xσ为漏磁通引起的电抗。
同步电抗是决定同步电机性能的一个重要参数,通个开路实验和稳态实验就可求取。
同步发电机的空载特性是一个很重要的特性,它直接影响着电机的其它特性,通个开路实验还可以发现励磁系统的故障。
态短路特性和零功率因数特性也都属于同步电机的重要特性,和空载特性配合,可以求出同步发电机的态参数及确定出补偿电枢的励磁电流。
同步发电机的外特性曲线用来求取电机运行时的重要指标之一及电压调整率。
同步发电机的调整特性可使运行人员知道在功率因数一定时,不改变端电压值.负载电流到多小而不使励磁电流超过规定值。
国家标准"GB1029" 对三相同步电机的实验方法作了具体规定,适用于普通三相同步发电机的型式实验或检查实验。
通过实验可以确定该电机各性能指标。
各种电机的效率和电压调整率均在部颁标准的相应技术条件中有具体规定,将实验结果与标准规定数据比较即可确定某同步发电机的质量和性能了。
若求取额定励磁电流和电压变化率,一般用做图法,跟国家标准GB1029介绍,其具体步骤如下:(1)如图1上绘制开路特性曲线,并沿纵轴额定相电压相量UN.(2)自原点O作额定电枢电流相量IN,与纵轴成ΦN角(cosΦN 为额定功率因数)。
一、常用电路图- 1 -1.单按钮控制两台电动机顺序启动反序停止- 1 -3.用两个时间继电器控制电动机间歇正反转- 2 -4.三地控制三相电动机正反转- 3 -5.两地控制一台电动机- 4 -6.频敏变阻启动原理图- 4 -7.用一个时间继电器,和三个按钮,控制一个灯220和电机380,要求电机能自动运行60秒停止- 5 -8. 接近开关导通后电机停止接近开关断开后延时N秒电机启动- 5 -9.运用时间继电器使电磁铁动作2秒后复位,经过3分钟后动作2秒后复位,再经过5分钟后动作2秒复位- 6 -10. 利用电接点压力表自动控制水泵- 6 -11. 两台电动机既可分别启动和停止,也可以同时启动和停止. - 7 -12. 正转停止后,必须过预定的时间(如5S)后才能反转,反转停止后,必须过预定的时间(如5S)后才能正转- 7 -13. 用三个时间继电器控制正反转并要有间隙- 8 -14. 三相异步电动机转子串联电阻启动- 8 -15. 三相异步电动机启动控制线路图(带故障指示灯)- 9 -16. 双控及多地控制(照明) - 10 -18. 使电机有点动还有正常运行- 11 -19. 用3个继电器控制电动机断相保护- 11 -20. 用四个时间继电器控制正反转并要有间隙- 12 -21. 三相电动机在220V电压下正反转能耗制动- 12 -22. 三个地方控制一盏灯- 13 -23. 星三角降压的电路用4个交流接触器和一个时间继电器要做成可以正反转的电路并且可以自动和手动的- 13 -24. 延边三角形降压启动的原理图- 14 -25. 点动与长动的正反转控制电路- 14 -26. 用按钮开关(常开)启动电动机,用行程开关(常闭)停止电动机实物接线图- 15 -27用按钮开关(常开)启动电动机,用行程开关(常开)停止电动机实物接线图- 15 -28.四个地方控制一盏灯- 16 -29. 单相电能表加装互感器- 16 -31. 用一个3a的按钮通过继电器控制一个12v15a的电机- 17 -32. 全自动Y—- 18 -33. 二台电机按时间顺序起动由时间控制反序停止- 18 -34. 二台电机顺序起动反序停止- 19 -35. 控制一部电机,延时停止- 19 -36. 用万用表测电动机三相绕组头尾- 20 -37. 电动机可逆带限位控制电路实物接线图- 20 -38. 电动机可逆带限位控制电路原理图- 21 -39. - 21 -40. 缺相保护实物接线图- 22 -41. 缺相保护原理图- 22 -42. 频敏变阻器启动实物接线图- 23 -43. 自偶减压启动实物接线图- 24 -44. 时间继电器控制两台电动机先后启动- 25 -45. 星三角启动实物接线图- 25 -46. 三台电机顺序启动逆序停止电路- 26 -47. 用51单片机控制电磁继电器通断来控制减速电机的运转和停止- 26 -48. 多速电机接线- 27 -49. 正反转能耗制动- 27 -50. 电动机自锁线路实物连线图- 28 -51. 由12V电瓶获得两个的工作电压分别为9V和15V - 28 -52. 控制两台电机,第一台启动后第二台才能启动,第一台停止后第二台才能停止电路图- 29 -53. 直流电动机正反转- 29 -54. 延时断电220V - 30 -55. 家庭供电- 30 -56. 调光线路- 31 -57. 双电容单相异步电动机接线图- 31 -58. 双电容单相异步电动机正反转接线图- 32 -59. 笼型电动机定子串联电阻降压启动的控制线路图- 32 -60. 单按钮控制电动机启、停线路图- 33 -62. 先是1号电动机启动,然后2,然后3,停止运行先是3停止,再是1,2 - 34 -63. 单相双值电容异步电动机连接倒顺开关- 34 -64. 可逆自偶减压启动器- 35 -65. 温度控制- 35 -66. 简单的实现延时自闭电路- 36 -67. 单相双值电容异步电动机接倒顺开关- 36 -68. 三台电动机按时间顺序启动控制线路- 37 -70. 单相三速电机定子线圈接线图- 37 -71. 二台电机顺序起动- 38 -72. 12V稳压电源- 38 -73. 用一个时间继电器和一个计数器控制一个直流电动机- 39 -74. 电动机可逆运行控制接线示意图- 39 -75. 三台电动机按先后顺序启动- 40 -76. 油泵加正反转- 40 -77. 全自动可逆Y—- 42 -78. 电气接线摸拟图- 43 -79. M7120A 平面磨床电路原理图- 44 -80. 双联开关控制两间房间电路图- 44 -81. 三相双层36槽二极绕组布线接线图图纸- 45 -82. 用一个40瓦电感镇流器带二支20瓦光管工- 45 -83. 单相电机正反转时间控制(不分主付绕组)- 46 -84. 单相电机正反转时间控制(分主付绕组)- 47 -85. 电动机接线盒- 47 -86. 双联开关控制多个灯泡并联电路图- 48 -87. 时间继电器和脚踏开关- 48 -88. 电动机要在两个不同的地方控制其正反转- 49 -89. 时间继电器和脚踏开关- 49 -90. 倒顺开关控制三相电动机- 50 -91. 蓄电池供电- 50 -92. 大功率整流- 51 -93. 自动控制电磁阀- 51 -94. 5V稳压电路- 51 -95. 避雷器接线- 52 -96. 电风扇遥控接线图- 52 -97. 三极管控制继电器- 53 -98. 配电箱- 53 -99. 利用两个时间继电器实现电动机可逆启动- 54 -100. 利用时间继电器可逆循环- 54 -101. 间歇运动- 55 -102. 简单的缺相保护- 55 -103. 水位控制- 56 -104. 自动升降黑板- 56 -105. 工件加工采用半自动方式第二页- 57 -106. 工件加工采用半自动方式第一页- 57 -107. 两台电动机顺序启动,反序制动- 58 -108. 220V电机装倒顺开关能控制正反转- 58 -109. 单相电动机正反转控制(分主、付绕组)通用- 58 -110. 单相电动机正反转控制(不分主、付绕组)- 59 -111. 7805 - 59 -112. Y—- 59 -113.反接制动- 60 -114. 用两个继电器三个开关控制三相电机正反转线路图- 60 -115. 双电源切换- 61 -116. 互感器跟电流表怎么接- 62 -117. 两台电动机顺序制动电气原理图- 62 -118. 家庭电路- 63 -119. 耳机线的结构图(横切面和解剖图)- 63 -120. 电瓶车电瓶抽取12V电源- 64 -121. 可以让12V继电器接通电源吸合,断开电源后还能保持3-5秒后断开- 64 -122. 电动机可逆启动控制- 65 -123. 频敏变阻器启动控制- 65 -124. 5V稳压电路- 66 -125. 桥式整流电- 66 -126. 制作小变压器- 67 -137. 全自动Y—- 67 -138. 电磁阀控制水泵- 68 -139. 接触器自锁接线图- 68 -140. 正反转(联锁、互锁)- 69 -141. 电动机自耦降压启动(自动控制电路) - 69 -142. 三相双路电源自供装置线路图- 70 -143. 12V的电瓶做输入电源降压到5V - 70 -144. 四台电动机顺序启动,反序停止- 71 -145. 三相电动机改为两相电动机接线图- 71 -145. 简易交流电源相序指示器- 71 -146. 三相四线有功电度表经流互感器接入详图- 72 -147. 电动机正反转带动工作台- 73 -148. QJU3 自耦减压... - 73 -149. 可以让4个和更多的灯轮流亮- 74 -150. 并联补偿电容器容量的计算、无功补偿节电量的计算- 74 -151. N个地方任意控制一盏灯- 75 -153. 水位开关、压力开关在线路上符号- 75 -二、电器的文字符号和图形符号-71-一、常用电路图1.单按钮控制两台电动机顺序启动反序停止2.三相异步鼠笼电动机电容制动控制电路图3.用两个时间继电器控制电动机间歇正反转4.三地控制三相电动机正反转5.两地控制一台电动机6.频敏变阻启动原理图7.用一个时间继电器,和三个按钮,控制一个灯220和电机380,要求电机能自动运行60秒停止8. 接近开关导通后电机停止接近开关断开后延时N秒电机启动9.运用时间继电器使电磁铁动作2秒后复位,经过3分钟后动作2秒后复位,再经过5分钟后动作2秒复位10. 利用电接点压力表自动控制水泵11. 两台电动机既可分别启动和停止,也可以同时启动和停止.12. 正转停止后,必须过预定的时间(如5S)后才能反转,反转停止后,必须过预定的时间(如5S)后才能正转13. 用三个时间继电器控制正反转并要有间隙14. 三相异步电动机转子串联电阻启动15. 三相异步电动机启动控制线路图(带故障指示灯)16. 双控及多地控制(照明)17. 镝灯接线图18. 使电机有点动还有正常运行19. 用3个继电器控制电动机断相保护20. 用四个时间继电器控制正反转并要有间隙21. 三相电动机在220V电压下正反转能耗制动22. 三个地方控制一盏灯23. 星三角降压的电路用4个交流接触器和一个时间继电器要做成可以正反转的电路并且可以自动和手动的24. 延边三角形降压启动的原理图25. 点动与长动的正反转控制电路26. 用按钮开关(常开)启动电动机,用行程开关(常闭)停止电动机实物接线图27用按钮开关(常开)启动电动机,用行程开关(常开)停止电动机实物接线图28.四个地方控制一盏灯29. 单相电能表加装互感器30. 五台电机循环运行工作过程:第一台启动后4分钟停止,第二台要在第一台运行到3分50秒时启动,第二台也运行4分钟停止,,,,,,,第五台启动运行4分钟后停止到第一台在第五台运行到3分50秒时启动以此循环运行.31. 用一个3a的按钮通过继电器控制一个12v15a的电机32. 全自动Y—△减压启动能耗制动33. 二台电机按时间顺序起动由时间控制反序停止34. 二台电机顺序起动反序停止35. 控制一部电机,延时停止36. 用万用表测电动机三相绕组头尾可以用万用表先区分6个线头,把相通的两个线头分为一相,6个线头就可以分为三相了,然后再判断绕组的头尾,具体方法:把万用表的直流毫安档打到最小一档,并将表笔接到三相绕组的某一组两端,而电池正负极接到另一相的两个线头上。
三相异步电动机启动控制原理图1.三相异步电动机的点动控制点动正转控制线路是用按钮、接触器来控制电动机运转的最简单的正转控制线路。
所谓点动控制是指:按下按钮,电动机就得电运转;松开按钮,电动机就失电停转。
典型的三相异步电动机的点动控制电气原理图如图3-1(a)所示。
点动正转控制线路是由转换开关QS、熔断器FU、启动按钮SB、接触器KM及电动机M组成。
其中以转换开关QS作电源隔离开关,熔断器FU作短路保护,按钮SB控制接触器KM的线圈得电、失电,接触器KM的主触头控制电动机M的启动与停止。
点动控制原理:当电动机需要点动时,先合上转换开关QS,此时电动机M尚未接通电源。
按下启动按钮SB,接触器KM的线圈得电,带动接触器KM的三对主触头闭合,电动机M便接通电源启动运转。
当电动机需要停转时,只要松开启动按钮SB,使接触器KM的线圈失电,带动接触器KM的三对主触头恢复断开,电动机M失电停转。
在生产实际应用中,电动机的点动控制电路使用非常广泛,把启动按钮SB换成压力接点、限位节点、水位接点等,就可以实现各种各样的自动控制电路,控制小型电动机的自动运行。
2.三相异步电动机的自锁控制三相异步电动机的自锁控制线路如图3-2所示,和点动控制的主电路大致相同,但在控制电路中又串接了一个停止按钮SB1,在启动按钮SB2的两端并接了接触器KM的一对常开辅助触头。
接触器自锁正转控制线路不但能使电动机连续运转,而且还有一个重要的特点,就是具有欠压和失压保护作用。
它主要由按钮开关SB(起停电动机使用)、交流接触器KM(用做接通和切断电动机的电源以及失压和欠压保护等)、热继电器(用做电动机的过载保护)等组成。
欠压保护:“欠压”是指线路电压低于电动机应加的额定电压。
“欠压保护”是指当线路电压下降到某一数值时,电动机能自动脱离电源电压停转,避免电动机在欠压下运行的一种保护。
因为当线路电压下降时,电动机的转矩随之减小,电动机的转速也随之降低,从而使电动机的工作电流增大,影响电动机的正常运行,电压下降严重时还会引起“堵转”(即电动机接通电源但不转动)的现象,以致损坏电动机。
12例接线方法,收藏备用一、电动机接线一般常用三相交流电动机接线架上都引出6个接线柱,当电动机铭牌上标为Y形接法时,D6、D4、D5相连接,D1~D3接电源;为△形接法时,D6与D1连接,D4与D2连接,D5与D3连接,然后D1~D3接电源。
可参见图1所示连接方法连接。
图1 三相交流电动机Y形和△形接线方法二、三相吹风机接线有部分三相吹风机有6个接线端子,接线方法如图2所示。
采用△形接法应接入220V三相交流电源,采用Y形接法应接入380V三相交流电源。
一般3英寸、3.5英寸、4英寸、4.5英寸的型号按此法接。
其他吹风机应按其铭牌上所标的接法连接。
图2 三相吹风机六个引出端子接线方法三、单相电容运转电动机接线单相电动机接线方法很多,如果不按要求接线,就会有烧坏电动机的可能。
因此在接线时,一定要看清铭牌上注明的接线方法。
图247为IDD5032型单相电容运转电动机接线方法。
其功率为60W,电容选用耐压500V、容量为4μF的产品。
图3(a)为正转接线,图3(b)为反转接线。
图3 IDD5032型单相电容运转电动机接线方法四、单相电容运转电动机接线图4 JX07A-4型单相电容运转电动机接线方法图4是JX07A-4型单相电容运转电动机接线方法。
电动机功率为60W,用220V/50Hz交流电源、电流为0.5A。
它的转速为每分钟1400转。
电容选用耐压400~500V、容量8μF的产品。
图4(a)为正转接线,图4(b)为反转接线。
五、单相吹风机接线图5 单相吹风机四个引出端子接线方法有的单相吹风机引出4个接线端子,接线方法如图5所示。
采用并联接法应接入110V交流电源,采用串联接法应接入220V交流电源。
六、Y100LY系列电动机接线目前,Y系列电动机被广泛应用。
Y系列电动机具有体积小、外形美观、节电等优点。
它的接线方式有两种:一种为△形,它的接线端子W2与U1相连,U2与V1相连,V2与W1相连,然后接电源;另一种为Y形,接线端子W2、U2、V2相连接,其余3个接线端子U1、V1、W1接电源。
最常用的三速电机接线原理图精选文档
TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-
最常用的三速电机接线原理图
发现很多人对于抽头调速的电机绕组比较陌生,为此特意分享一个调速绕组接线图给大家
简要说明,上图黑线表示副绕组,绿线表示主绕组,红线表示调速绕组,下图是接线原理图
该绕组的主绕组和普通电机没什么区别,显极接法。
富绕组和调速绕组同槽嵌放,各占1/2,副绕组也是显极接法,但调速绕组是每不相邻两组按庶极接法然后串联起来中间引一个抽头作为中速档,最后把调速绕组串接与主副绕组之间,接主绕组那里引出在座位高速档,接副绕组那引出作为低速档
图中1,2,3分别表示高中低三个速度,a是公共端,M是电容端,电容接到a 和M之间。
此绕组结构相对简单,线圈数量较其他形式的绕组要少,且调速性能较好。
是三速电机应用最多的一种绕组形式。
启动时KM接通源,同时KM1,将三圈星接,进行启动,正常运行后,由断开KM1的接星,然后的闭合,将KM2接入电路,将三组线圈连成角型,正常运行,
向左转|向右转
三角形接法
电机的三角形接法是将各相依次首尾相连,并将每个相连的点引出,作为的三个相线;三角形接法时电机相电压等于线电压;线电流等于根号3倍的相电流;
星形接法
电机的星形接法是将各相的一端都接在一点上,而它们的另一端作为引出线,分别为三个相线;星形接时,线电压是相电压的根号3倍,而线电流等于相电流;
星形接法由于起输出功率小,常用于小功率,大扭矩电机,或功率较大的电机起步时候用,这样对机器损耗较小,正常工作后再换用三角形接法;这就是常常说到的星——三角启动;
一般3KW以下的动机是星形接法,并直接启动;3KW以上的动机是用
三角形接法;
附:星——三角启动接线图供你参考
向左转|向右转。
1 电机接线方法2 电机星三角启动3 电机正反转无锁启动4 热继电器工作原理5 时间继电器工作原理6变频器工作原理7 PLC1 电机接线方法 Back Home三相电机有两种接法,一种叫星形接法(Y接法),一种叫三角形接法。
这两种接法都不需要零线。
任意两相都可以组成回路。
但是电机外壳可以接地,也需要接地。
有一种说法,三相电机分三相三线电机和三相四线电机。
三相三线是三个火线加一个地线。
三相四线电机是三个火线加一个零线和一个地线,如果电网中有零线,可以接上,如果没有,就没有必要创造一个零线。
星形接法,指三相电机的三个线圈 未端接在一起,三个头接三相电源。
可以接零线,但没用。
三角形接法,分清首尾两端,首尾首尾首尾连接,叫三角形接法。
电机大于20kw时,一般用三角形接法降压启动,然后转Y形接法运行。
三角形接法,三相220V电压,星形接法,三相380V电压?星形如果如果如果形接法和三角果输入电压是果输入电压是果输入电压是角形接法电压是220V , 就使是380V ,就使是380V ,你使压:使用三角形接使用星形接法用了三角形接接法,每相绕法,每相绕组上接法,那每相绕组上电压2上电压也是2相绕组上电压220V ,220V ,(两个压就是380V,个绕组构成回电机会烧坏路)坏的。
(一般国内般三相电机每内电机有规定每相绕组额定定,一般功率定电压是220率在3KW以下0V)下,用星形接接法。
\2电机星三角角启动BackHomm eKM1KM2顺启反启顺启先按FR11 线圈A2上2线圈A2 上启时,KM1得启时,KM2得启和反启时,按SB2, SB2经过FR 1‐3上端接KM2 F4上端接KM1 F4得电,KM1自得电,KM2自KM1和KM2按下, SB2,经过接线柱4‐11辅助常闭4‐11 辅助常自锁,KM1接自锁,KM2通2如何联锁:2 常闭锄头5柱端子3,经闭锄头,常闭触头接触器通电,通电,电机反‐7 断开,S经过停止开关电机正转。
最常用的三速电机接线
原理图
Modified by JACK on the afternoon of December 26, 2020
最常用的三速电机接线原理图
发现很多人对于抽头调速的电机绕组比较陌生,为此特意分享一个调速绕组接线图给大家
简要说明,上图黑线表示副绕组,绿线表示主绕组,红线表示调速绕组,下图是接线原理图
该绕组的主绕组和普通电机没什么区别,显极接法。
富绕组和调速绕组同槽嵌放,各占1/2,副绕组也是显极接法,但调速绕组是每不相邻两组按庶极接法然后串联起来中间引一个抽头作为中速档,最后把调速绕组串接与主副绕组之间,接主绕组那里引出在座位高速档,接副绕组那引出作为低速档
图中1,2,3分别表示高中低三个速度,a是公共端,M是电容端,电容接到a 和M之间。
此绕组结构相对简单,线圈数量较其他形式的绕组要少,且调速性能较好。
是三速电机应用最多的一种绕组形式。
