凹版印刷技术及应用

分析凹版印刷（铜板印刷）的原理、特点和应用凹版印刷是图像从表面上雕刻凹下的制版技术。

一般说来，采用铜或锌板作为雕刻的表面，凹下的部分可利用腐蚀、雕刻、铜版画或mezzotint金属版制版法，Collographs可能按照凹印版印刷。

要印刷凹印版，表面覆上油墨，然后用塔勒坦布或报纸从表面擦去油墨，只留下凹下的部分。

将湿的纸张覆在印版上部，印版和纸张通过印刷机加压，将油墨从印版凹下的部分传送到纸张上。

凹版印刷简称凹印，是四大印刷方式其中的一种印刷方式。

凹版印刷是一种直接的印刷方法，它将凹版凹坑中所含的油墨直接压印到承印凹版印刷原理图物上，所印画面的浓淡层次是由凹坑的大小及深浅决定的，如果凹坑较深，则含的油墨较多，压印后承印物上留下的墨层就较厚；相反如果凹坑较浅，则含的油墨量就较少，压印后承印物上留下的墨层就较薄。

凹版印刷的印版是由一个个与原稿图文相对应的凹坑与印版的表面所组成的。

印刷时，油墨被充填到凹坑内，印版表面的油墨用刮墨刀刮掉，印版与承印物支一定的压力接触，将凹坑内的油墨转移到承印物上，完成印刷。

凹版印刷作为印刷工艺的一种，以其印制品墨层厚实，颜色鲜艳、饱和度高、印版耐印率高、印品质量稳定、印刷速度快等优点在印刷包装及图文出版领域内占据极其重要的地位。

从应用情况来看，在国外，凹印主要用于杂志、产品目录等精细出版物，包装印刷和钞票、邮票等有价证券的印刷，而且也应用于装饰材料等特殊领域；在国内，凹印则主要用于软包装印刷，随着国内凹印技术的发展，也已经在纸张包装、木纹装饰、皮革材料、药品包装上得到广泛应用。

当然，凹版印刷也存在局限性，其主要缺点有：印前制版技术复杂、周期长，制版成本高；由于采用挥发型溶剂，车间内有害气体含量较高，对工人健康损害较大；凹版印刷从业人员要求的待遇相对较高。

发展基本印刷方式之一。

印版的图文低于空白部分，印刷时全版着墨，然后刮拭版面，使仅在图文部分留有油墨，转移到承印物上，成为印刷品。

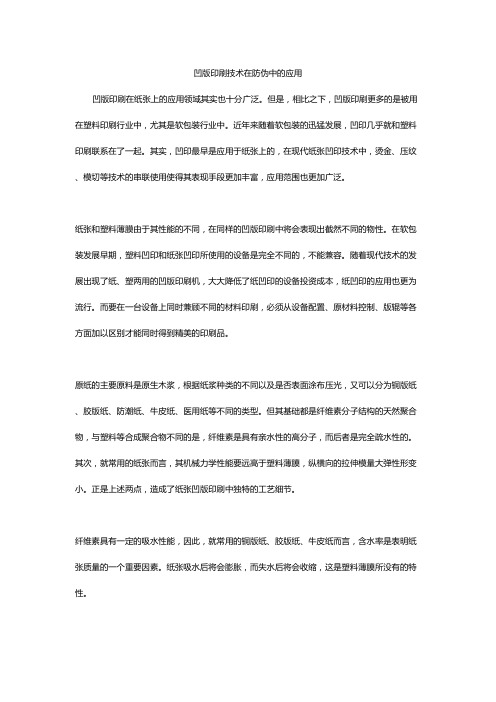

凹版印刷技术在防伪中的应用凹版印刷在纸张上的应用领域其实也十分广泛。

但是，相比之下，凹版印刷更多的是被用在塑料印刷行业中，尤其是软包装行业中。

近年来随着软包装的迅猛发展，凹印几乎就和塑料印刷联系在了一起。

其实，凹印最早是应用于纸张上的，在现代纸张凹印技术中，烫金、压纹、模切等技术的串联使用使得其表现手段更加丰富，应用范围也更加广泛。

纸张和塑料薄膜由于其性能的不同，在同样的凹版印刷中将会表现出截然不同的物性。

在软包装发展早期，塑料凹印和纸张凹印所使用的设备是完全不同的，不能兼容。

随着现代技术的发展出现了纸、塑两用的凹版印刷机，大大降低了纸凹印的设备投资成本，纸凹印的应用也更为流行。

而要在一台设备上同时兼顾不同的材料印刷，必须从设备配置、原材料控制、版辊等各方面加以区别才能同时得到精美的印刷品。

原纸的主要原料是原生木浆，根据纸浆种类的不同以及是否表面涂布压光，又可以分为铜版纸、胶版纸、防潮纸、牛皮纸、医用纸等不同的类型。

但其基础都是纤维素分子结构的天然聚合物，与塑料等合成聚合物不同的是，纤维素是具有亲水性的高分子，而后者是完全疏水性的。

其次，就常用的纸张而言，其机械力学性能要远高于塑料薄膜，纵横向的拉伸模量大弹性形变小。

正是上述两点，造成了纸张凹版印刷中独特的工艺细节。

纤维素具有一定的吸水性能，因此，就常用的铜版纸、胶版纸、牛皮纸而言，含水率是表明纸张质量的一个重要因素。

纸张吸水后将会膨胀，而失水后将会收缩，这是塑料薄膜所没有的特性。

常用的分站式凹版印刷机采用跟踪每一色套印标记的自动套色系统，依靠后一色跟踪前一色，或固定跟踪第一色的原理来进行纵横向的套印;每色印刷完后进入高温气流干燥烘道中将油墨层干燥，以防止印刷好的油墨被后一色粘连、溶解造成所谓的“咬色”。

这样的工艺流程对于无吸水性的塑料薄膜很适合，而对于外形尺寸受含水率影响的纸张来讲，就必须仔细考虑并消除由此带来的负面影响。

笔者在实际生产中，经常发现前一色的套印标记在宽度方向上会小于后一色约0.5～0.8毫米，从而造成横向套印偏差的不良品。

凹版印刷工艺概述凹版印刷是一种常见的印刷工艺，也被称为凹陷版印刷。

它是使用特殊的凹版版材，通过背面涂覆油墨，再通过压印将油墨传递到印刷材料上的一种印刷方法。

凹版印刷在包装印刷、标签印刷、票据印刷等领域都被广泛应用。

凹版印刷的原理凹版印刷的原理是利用凹版版面上的图形与非图形部分之间的凹陷差异来实现油墨的传递。

凹版版面通常由铜或钢制成，上面的图形部分被腐蚀成凹陷，而非图形部分则保持平整。

在印刷过程中，油墨被涂覆在版面的背面，之后通过印刷机上的刮刀削除非图形部分的油墨，只留下凹陷的图形部分带着油墨，然后被压印在印刷材料上。

凹版印刷的优势相比其他印刷工艺，凹版印刷具有以下优势：1.高质量：凹版印刷可以实现高分辨率、高对比度和高细节的印刷效果，能够准确再现细腻的图形和纹理。

2.耐久性：由于凹版版面通常由金属制成，因此具有较高的耐久性，可以长时间使用而不容易磨损。

3.均匀涂墨：凹版印刷中的刮刀系统可以确保油墨均匀涂覆在图形部分，使得印刷效果更加平整和一致。

4.适应性广泛：凹版印刷可以应用于各种不同的印刷材料，如纸张、塑料、金属等，具有较高的适应性。

凹版印刷的工艺流程凹版印刷的工艺流程通常包括以下几个步骤：1.设计和制作版面：根据印刷品的要求，设计和制作凹版版面。

通常使用成像技术将图形转移到版面上，并通过腐蚀等方法将非图形部分凹陷。

2.涂墨：将适量的油墨涂覆在凹版版面的背面，确保图形部分被油墨填满。

3.刮墨：使用刮刀系统在凹版版面上刮除非图形部分的油墨。

4.压印：将凹版版面与印刷材料接触，并通过压力使油墨从凹版传递到印刷材料上。

5.干燥和固化：将印刷材料上的油墨干燥和固化，确保印刷品的质量和耐久性。

6.后续加工：根据需要，对印刷品进行后续的加工处理，如烫金、模切等。

凹版印刷的应用领域凹版印刷广泛应用于以下领域：1.包装印刷：凹版印刷可以实现高品质的包装印刷，对于彩色图片和细节的表现能力非常强，常用于制作高级礼品包装盒、化妆品包装等。

软包装凹版印刷工艺概述软包装凹版印刷工艺概述软包装凹版印刷是一种高效、高品质的印刷工艺，广泛应用于食品、医药、日化、化工等领域的包装制品。

它通过利用凹版的特殊凹槽图案，将油墨传输到印刷材料上，使印刷效果更加细腻、饱满、色彩丰富。

本文将从凹版制作、印刷工艺、印刷设备，以及优缺点等方面对软包装凹版印刷工艺做出综述。

一、凹版制作软包装凹版印刷所采用的凹版一般是由铜、锌或镍制成的。

凹版制作过程通常是通过电蚀技术进行的，首先在一块铜板上覆盖一层感光胶层，然后通过光刻的方式，将需要印刷的凹槽图案转移至感光胶层。

接着将铜板浸泡在电解液中，电流通过铜板表面凹槽处的电极板，将凹槽部分的铜蚀掉，形成凹槽图案。

最后进行清洗、晾干、植墨等处理，就可以得到成型的凹版。

随着科技的进步和市场的不断发展，目前也出现了其他类型的凹版，如塑料凹版、橡胶凹版等。

二、印刷工艺软包装凹版印刷是一项极其精细的印刷工艺，它需要高质量的印刷设备、精细的印刷调试等多方面支持。

在印刷过程中，油墨通过凹槽与印刷材料接触，形成印刷图案。

印刷材料通常是塑料薄膜，如聚乙烯、聚酯、聚酰胺等。

印刷机的印刷速度较快，它可以达到200m/min以上，且具有较高的自动化程度。

三、印刷设备软包装凹版印刷所使用的印刷机设备种类繁多，常见的有柔版印刷机、凹版印刷机、胶印机等。

凹版印刷机是其核心设备之一，主要由控制系统、感光器、电槽、橡皮滚筒等构成。

这种设备主要应用于高品质、大批量的软包装、印刷纸箱、烟草包装等行业。

四、优缺点软包装凹版印刷具有印花清晰、颜色饱和、不易脱色等优点，同时由于采用了凹版印刷技术，印刷的凹槽和图案十分精细，满足了包装行业对高品质印刷的需求。

然而，软包装凹版印刷也存在一些缺点，如制版工序复杂、前期成本高等问题。

综上所述，软包装凹版印刷工艺是一种高技术含量、高品质的印刷工艺，它在食品、药品、精细化工、日化用品等领域中应用广泛。

在未来的发展中，软包装凹版印刷将会继续不断创新、提升印刷品质，满足市场需求。

较包装中的凹版印刷技术关键字：软包装凹版印刷中国软包装凹印行业应该说是从上世纪90年代开始蓬勃发展，到今天已经具有了非常明显的发展区域性和规模层次性的划分，较具代表的为京津，长三角，珠三角等包装印刷基地。

这些企业拥有的设备比较先进，技术经济实力雄厚，产品品质较高并且占有较大的软包市场份额。

这些条件使他们近年来得到了快速发展，投资规模和生产规模日益壮大。

同时也正是这些企业不断得引导我国的软包装印刷业趋于成熟，促使行业发展规范化，标准化。

本文就软包装凹印技术做简要介绍。

一、凹版印刷简述凹版印刷，是用图文部分低于空白部分的印版进行印刷的工艺技术。

其版面上的图文部分低于印刷平面，以印版表面凹下的深浅来呈现原稿上晕染多变的浓淡层次。

如果图文部分凹进的深，填人的油墨量多，压印后承印物面上留下的墨层就厚；图文部分凹下的浅，所容纳的油墨量少，压印后在承印物面上留下的墨层就薄。

印版墨量的多少和原稿图文的明暗层次相对应。

印刷时，先使印版滚筒通过墨槽或用传墨棍使油墨涂满整个印版，然后用刮墨刀，刮去附着在空白部分的油墨，而填充在凹陷的空穴中的油墨，在适当的印刷压力下，被转移到承印物表面。

凹版印刷具有速度快（可达300m/min以上）、印版耐印力高（可达300〜400万印）、印品墨色厚实、色彩丰富、清晰明快、反差适度、形象逼真、产品规格多样等优点。

能在纸、铝箔、塑料软包装、厚纸纸容器、液体纸器商标等承印物上印刷。

二、软包装的凹版印刷（一）、软包装定义软包装又称柔性包装。

最初专指塑料薄膜袋式包装，后来指各种单一材料或复合材料的软性包装物或软性容器，现在甚至还包括半刚性包装中的如泡罩包装、贴体包装及一些热成型包装形式。

（二）、承印材料对于软包装的凹印印刷基材有很多要求，基本上有：（1）印刷基材表面应光滑平整,无杂质、破损，具有良好的印刷适性；（2）对非极性材料表面应进行处理，以提高表面能；（3）印刷基材不能过于松弛，基材收缩伸长变形率最好小于1%;（4）具备一定抗张强度和刚性，耐热性能良好且要求受热变形不能太大；（5）具有耐摩擦、耐穿刺性，对中间层起到保护作用（；6）双层复合膜时，表层最好也起到阻隔作用。

凹版印刷工艺讲义什么是凹版印刷凹版印刷是一种常见的印刷工艺，也被称为凹版印刷或深压印刷。

它使用凹版将油墨转移到印刷品上，然后通过压力在各种材料上生成图像。

这种印刷工艺适用于各种类型的印刷品，包括包装盒、杂志、海报和贺卡等。

它被广泛应用于包装行业和印刷行业。

凹版印刷的特点凹版印刷具有以下几个特点：1.高质量：凹版印刷可以产生清晰、细腻、丰富的图像，色彩饱满，具有很高的品质和视觉效果。

2.可以印刷多种材料：凹版印刷适用于多种材料，如纸张、金属、塑料、皮革等。

3.耐久性：凹版印刷的印刷品具有较高的耐久性，色彩不易褪色。

4.可印刷较大面积：凹版印刷可以印刷较大面积的图像，适用于大幅面的印刷需求。

凹版印刷的工艺流程凹版印刷的工艺流程包括以下几个步骤：1.制作凹版：首先，需要制作一个凹版，凹版通常由金属制成，表面经过特殊处理，制成凹凸不平的图案。

2.上墨：将油墨涂在凹版表面，利用凹版的凹凸不平使油墨仅留在凹洞中。

3.刮墨：使用刮刀将多余的油墨刮除，只保留在凹洞中的油墨。

4.印刷：将印刷物接触到凹版上，并施加压力，使油墨转移到印刷物上。

5.干燥：印刷完成后，需要将印刷品进行干燥，以固定油墨。

6.后处理：印刷品经过干燥后，还需要进行后处理，如折页、装订等。

凹版印刷的优势和应用凹版印刷具有以下几个优势：1.图像质量高：凹版印刷可以实现高清晰度、高对比度的图像，能够准确再现细节。

2.高速印刷：凹版印刷的速度较快，适用于大批量印刷。

3.可印刷多种材料：凹版印刷适用于各种材料，如纸张、金属、塑料等。

4.耐用性好：凹版印刷的印刷品具有较高的耐久性，色彩不易褪色。

凹版印刷广泛应用于以下领域：•包装行业：凹版印刷可以用于包装盒、纸箱等包装材料的印刷，提供高质量的视觉效果。

•广告行业：凹版印刷可以用于印刷各种广告材料，如海报、广告牌、展示板等，具有较高的图像质量。

•凹版印刷还可以应用于纸币、邮票等货币和票证的印刷，确保印刷品的安全性和防伪性。

2024年凹版印刷市场前景分析引言凹版印刷作为一种常见的印刷方法，在包装、装饰、标签等领域中有广泛的应用。

本文将对凹版印刷市场的前景进行分析，并探讨凹版印刷市场的发展趋势。

凹版印刷市场的概述凹版印刷是一种通过凹版版面的凹槽部分接墨并转印到印刷材料上的印刷方法。

与其他印刷方法相比，凹版印刷具有高品质、高精度和高产能的优点，因此被广泛应用于快速消费品、电子产品、饮料包装等领域。

凹版印刷市场的现状目前，凹版印刷市场正在不断扩大。

随着人们对产品外观和包装的要求越来越高，凹版印刷的需求也在不断增加。

而且，随着技术的不断进步，凹版印刷的成本也在逐渐降低，这进一步促进了凹版印刷市场的发展。

凹版印刷市场的发展趋势1.创新设计和高品质印刷：凹版印刷在包装和装饰领域的应用将越来越重要。

设计师将会更加关注印刷效果和印刷质量，以满足客户对产品外观的需求。

2.特殊效果印刷的需求增加：随着消费者对个性化产品的需求增加，特殊效果印刷如金属感印刷、触感效果印刷等将得到更广泛的应用。

3.环保印刷技术的发展：随着人们对环境保护的关注度提高，凹版印刷市场将会朝着环保印刷技术的发展方向发展，例如水性油墨的应用和能源的节约。

4.数字印刷技术的发展：随着数字印刷技术的不断创新和发展，凹版印刷市场将迎来新的机遇。

数字凹版印刷技术的应用将进一步提高印刷效率和灵活性。

凹版印刷市场的挑战1.成本压力：随着市场竞争的加剧，凹版印刷企业面临着成本压力的挑战。

为了保持竞争力，凹版印刷企业需要不断提高生产效率和降低生产成本。

2.技术壁垒：凹版印刷技术需要高水平的专业知识和技术，因此技术壁垒较高，对从业者的要求也较高。

3.环保压力：凹版印刷涉及到油墨、溶剂等化学物质的使用，环境污染问题是一个不容忽视的挑战。

凹版印刷企业需要加强环境保护意识，并采取相应的环境保护措施。

总结凹版印刷市场前景广阔，随着人们对产品质量和外观的要求越来越高，凹版印刷市场将会持续发展。

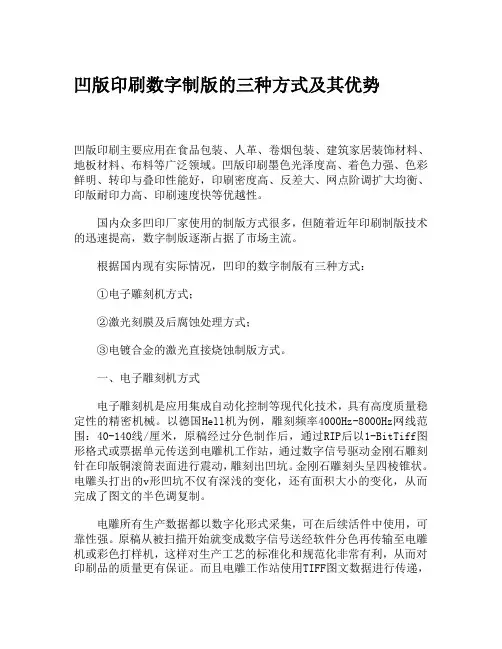

凹版印刷数字制版的三种方式及其优势凹版印刷主要应用在食品包装、人革、卷烟包装、建筑家居装饰材料、地板材料、布料等广泛领域。

凹版印刷墨色光泽度高、着色力强、色彩鲜明、转印与叠印性能好，印刷密度高、反差大、网点阶调扩大均衡、印版耐印力高、印刷速度快等优越性。

国内众多凹印厂家使用的制版方式很多，但随着近年印刷制版技术的迅速提高，数字制版逐渐占据了市场主流。

根据国内现有实际情况，凹印的数字制版有三种方式：①电子雕刻机方式；②激光刻膜及后腐蚀处理方式；③电镀合金的激光直接烧蚀制版方式。

一、电子雕刻机方式电子雕刻机是应用集成自动化控制等现代化技术，具有高度质量稳定性的精密机械。

以德国Hell机为例，雕刻频率4000Hz-8000Hz网线范围：40-140线/厘米，原稿经过分色制作后，通过RIP后以1-BitTiff图形格式或票据单元传送到电雕机工作站，通过数字信号驱动金刚石雕刻针在印版铜滚筒表面进行震动，雕刻出凹坑。

金刚石雕刻头呈四棱锥状。

电雕头打出的v形凹坑不仅有深浅的变化，还有面积大小的变化，从而完成了图文的半色调复制。

电雕所有生产数据都以数字化形式采集，可在后续活件中使用，可靠性强。

原稿从被扫描开始就变成数字信号送经软件分色再传输至电雕机或彩色打样机，这样对生产工艺的标准化和规范化非常有利，从而对印刷品的质量更有保证。

而且电雕工作站使用TIFF图文数据进行传递，经过HelioLight组版工作站进行方便的整合并设定工作参数配置，由雕刻软件产生电雕曲线，记录电雕参数和显示雕刻状态，直至刻录光盘保存档案(方便多次使用和改版)。

电雕工艺相对成熟，控制简单，层次还原逼真。

缺点是实地的上墨量有限，墨层对有些粗糙的承印物遮盖力不足；由于机械雕刻的网穴与网穴之间有网墙分割，由网穴组成的线条边缘不可避免锯齿边的出现，印刷时细小文字不清晰且易断线或糊版。

不过德国海尔最近新推出了Xtreme雕刻技术，它可以在高达400线/厘米的网线数下非常精细地再现最细微的部分，精细文字可不依赖于雕刻网线数而独立选定记录分辨率，通过优化油墨流使轮廓平滑并产生轮廓线。
