第一章概论凹版印刷作为印刷工艺的一种，以其印制品墨层厚实，颜色鲜艳、饱和度高、印版耐印率高、印品质量稳定、印刷速度快等优点在印刷包装及图文出版领域内占据极其重要的地位。
凹版印刷原理及特点凹版印刷的原理凹版印刷从其名称上就可以得知：它的文字图像是凹入版面的。
也就是说凹版的空白部分都在同一平面上(版面)，而图文部分位于空白部分之下，并以不同深度凹入版面来表现原稿图像的浓谈层次。
这样的印版称之为凹版。
用凹版复制图像的印刷称为凹版印刷。
原稿上的暗调层次在凹版上相应的印刷部分，其低凹的深度大；反之，原稿上最明亮的层次在凹版上相应印刷的部分，其低凹的深度就浅。
因此，凹版的印刷部分是根据其凹下去的深浅程度所含的油墨的不同来表现印刷图像的深浅层次。
凹版印刷的特点凹版印刷与凸版、平版相比较，凹版保存并传递油墨的载体是网穴。
由于网穴的油墨容积可以各不相同，所以传递的油墨量也就各异，因此，凹版印刷的印品与平、凸、丝网印刷相比，具有墨层厚实、色彩鲜艳、层次清晰丰富和真实感强等特点。
（1）墨层厚实。
一般来说，印刷的油墨层厚度乎印约2ym，凸印约7严m，而凹印可达9—20Pm，仅次于丝网印刷，墨层的厚实可产生许多特殊效果，如立体感强，能在大幅面的粗质纸、塑料薄膜和金属箔上印刷的优点。
（2）墨层干燥快，不需要喷粉，可以进入下一工序。
（3）凹版印刷属于干式叠印，无润版液干扰，图像质量和纸张尺寸比较稳定。
（4）承印材料适应广。
（5）耐印率高，适合大批量印刷。
目前，凹版印刷的印品主要有以下几类：纸包装，如烟盒、酒盒、酒标、香皂盒、药盒等等。
塑料软包装，如食品包装、化妆品、医药包装、种子包装、工业品包装等。
有价证券印刷，如钞票、邮票等。
第二章凹版印刷的分类按承印物形状，凹版印刷可分为单张印刷和卷筒印刷。
按制版的方式不同，凹版又可分为腐蚀凹版和雕刻凹版两大类。
腐蚀凹版又包括照相凹版和照相加网凹版。
雕刻凹版包括电子雕刻凹版、激光雕刻凹版、机械雕刻凹版和手工雕刻凹版。
书山有路勤为径；学海无涯苦作舟
凹印制版技术创新及应用(中)
照相直接加网制版技术
除了传统的照相凹版，照相直接加网工艺也已经出现很长时间了，尤
其在包装凹印中的应用更广。
照相直接加网凹印制版工艺的基本原理是：版滚筒在经过镀铜和抛光处理之后，先蒙上一层保护层，再曝光成像，然后再对铜层进行腐蚀。
最早是在版滚筒的铜层表面涂布感光膜，用高压汞灯进行曝光。
后来
又出现了激光刻蚀技术，不用胶片，图像数据直接控制精细的激光束在感光膜层上成像。
曾一度出现两种数字成像制版方法：一种是用感光胶膜作为蒙片层，在腐蚀之前需要对曝光后的感光层进行显影，让图文部分的铜层露出来；另一种是采用一种特殊的薄涂层作为蒙版，激光束可直接将图文部分的保护涂层完全烧蚀掉，使铜层裸露出来，因此无须显影处理可直接进行腐蚀，但必须要增加激光束的能量。
不管成像工艺采用的是数字方式还是传统的加网胶片，均仅仅是在蒙
片层上创建面积变化的网点结构，深度信息无法体现。
对暴露的铜层部分进行腐蚀是一个相当落后的工艺，如果操作人员一时疏忽，对曝光部分的铜层进行同样深度的腐蚀，就无法表现图像的连续调特征了。
使用这种印版，线条和文字可以获得很好的再现，但是图像的复制效果要差一些，因为图像部分含有丰富的阶调层次，对网穴深度变化的要求较高。
最近，又有一种加网腐蚀技术被开发出来，这种方法在版滚筒上需要
专注下一代成长，为了孩子。
分析凹版印刷（铜板印刷）的原理、特点和应用凹版印刷是图像从表面上雕刻凹下的制版技术。
一般说来，采用铜或锌板作为雕刻的表面，凹下的部分可利用腐蚀、雕刻、铜版画或mezzotint金属版制版法，Collographs可能按照凹印版印刷。
要印刷凹印版，表面覆上油墨，然后用塔勒坦布或报纸从表面擦去油墨，只留下凹下的部分。
将湿的纸张覆在印版上部，印版和纸张通过印刷机加压，将油墨从印版凹下的部分传送到纸张上。
凹版印刷简称凹印，是四大印刷方式其中的一种印刷方式。
凹版印刷是一种直接的印刷方法，它将凹版凹坑中所含的油墨直接压印到承印凹版印刷原理图物上，所印画面的浓淡层次是由凹坑的大小及深浅决定的，如果凹坑较深，则含的油墨较多，压印后承印物上留下的墨层就较厚；相反如果凹坑较浅，则含的油墨量就较少，压印后承印物上留下的墨层就较薄。
凹版印刷的印版是由一个个与原稿图文相对应的凹坑与印版的表面所组成的。
印刷时，油墨被充填到凹坑内，印版表面的油墨用刮墨刀刮掉，印版与承印物支一定的压力接触，将凹坑内的油墨转移到承印物上，完成印刷。
凹版印刷作为印刷工艺的一种，以其印制品墨层厚实，颜色鲜艳、饱和度高、印版耐印率高、印品质量稳定、印刷速度快等优点在印刷包装及图文出版领域内占据极其重要的地位。
从应用情况来看，在国外，凹印主要用于杂志、产品目录等精细出版物，包装印刷和钞票、邮票等有价证券的印刷，而且也应用于装饰材料等特殊领域；在国内，凹印则主要用于软包装印刷，随着国内凹印技术的发展，也已经在纸张包装、木纹装饰、皮革材料、药品包装上得到广泛应用。
当然，凹版印刷也存在局限性，其主要缺点有：印前制版技术复杂、周期长，制版成本高；由于采用挥发型溶剂，车间内有害气体含量较高，对工人健康损害较大；凹版印刷从业人员要求的待遇相对较高。
发展基本印刷方式之一。
印版的图文低于空白部分，印刷时全版着墨，然后刮拭版面，使仅在图文部分留有油墨，转移到承印物上，成为印刷品。

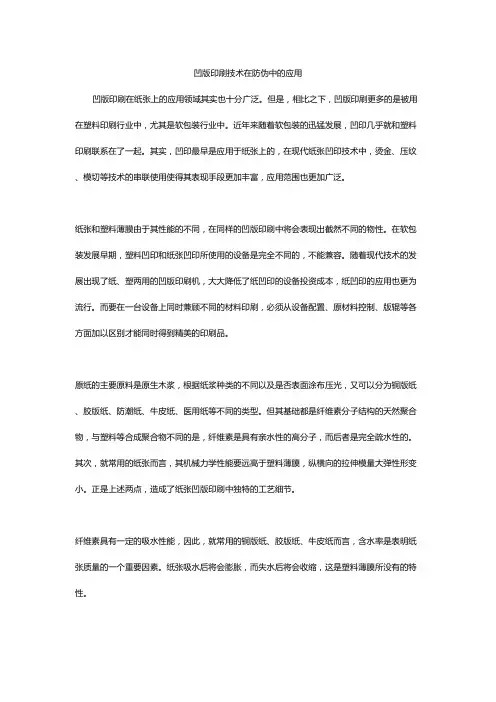

凹版印刷技术在防伪中的应用凹版印刷在纸张上的应用领域其实也十分广泛。
但是，相比之下，凹版印刷更多的是被用在塑料印刷行业中，尤其是软包装行业中。
近年来随着软包装的迅猛发展，凹印几乎就和塑料印刷联系在了一起。
其实，凹印最早是应用于纸张上的，在现代纸张凹印技术中，烫金、压纹、模切等技术的串联使用使得其表现手段更加丰富，应用范围也更加广泛。
纸张和塑料薄膜由于其性能的不同，在同样的凹版印刷中将会表现出截然不同的物性。
在软包装发展早期，塑料凹印和纸张凹印所使用的设备是完全不同的，不能兼容。
随着现代技术的发展出现了纸、塑两用的凹版印刷机，大大降低了纸凹印的设备投资成本，纸凹印的应用也更为流行。
而要在一台设备上同时兼顾不同的材料印刷，必须从设备配置、原材料控制、版辊等各方面加以区别才能同时得到精美的印刷品。
原纸的主要原料是原生木浆，根据纸浆种类的不同以及是否表面涂布压光，又可以分为铜版纸、胶版纸、防潮纸、牛皮纸、医用纸等不同的类型。
但其基础都是纤维素分子结构的天然聚合物，与塑料等合成聚合物不同的是，纤维素是具有亲水性的高分子，而后者是完全疏水性的。
其次，就常用的纸张而言，其机械力学性能要远高于塑料薄膜，纵横向的拉伸模量大弹性形变小。
正是上述两点，造成了纸张凹版印刷中独特的工艺细节。
纤维素具有一定的吸水性能，因此，就常用的铜版纸、胶版纸、牛皮纸而言，含水率是表明纸张质量的一个重要因素。
纸张吸水后将会膨胀，而失水后将会收缩，这是塑料薄膜所没有的特性。
常用的分站式凹版印刷机采用跟踪每一色套印标记的自动套色系统，依靠后一色跟踪前一色，或固定跟踪第一色的原理来进行纵横向的套印;每色印刷完后进入高温气流干燥烘道中将油墨层干燥，以防止印刷好的油墨被后一色粘连、溶解造成所谓的“咬色”。
这样的工艺流程对于无吸水性的塑料薄膜很适合，而对于外形尺寸受含水率影响的纸张来讲，就必须仔细考虑并消除由此带来的负面影响。
笔者在实际生产中，经常发现前一色的套印标记在宽度方向上会小于后一色约0.5～0.8毫米，从而造成横向套印偏差的不良品。

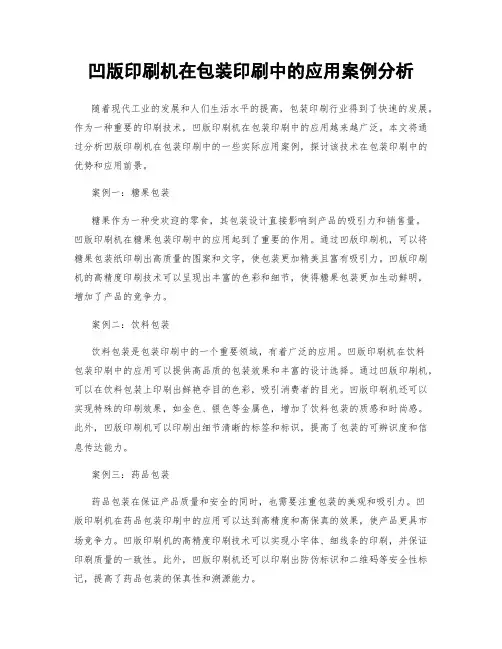

凹版印刷机在包装印刷中的应用案例分析随着现代工业的发展和人们生活水平的提高，包装印刷行业得到了快速的发展。
作为一种重要的印刷技术，凹版印刷机在包装印刷中的应用越来越广泛。
本文将通过分析凹版印刷机在包装印刷中的一些实际应用案例，探讨该技术在包装印刷中的优势和应用前景。
案例一：糖果包装糖果作为一种受欢迎的零食，其包装设计直接影响到产品的吸引力和销售量。
凹版印刷机在糖果包装印刷中的应用起到了重要的作用。
通过凹版印刷机，可以将糖果包装纸印刷出高质量的图案和文字，使包装更加精美且富有吸引力。
凹版印刷机的高精度印刷技术可以呈现出丰富的色彩和细节，使得糖果包装更加生动鲜明，增加了产品的竞争力。
案例二：饮料包装饮料包装是包装印刷中的一个重要领域，有着广泛的应用。
凹版印刷机在饮料包装印刷中的应用可以提供高品质的包装效果和丰富的设计选择。
通过凹版印刷机，可以在饮料包装上印刷出鲜艳夺目的色彩，吸引消费者的目光。
凹版印刷机还可以实现特殊的印刷效果，如金色、银色等金属色，增加了饮料包装的质感和时尚感。
此外，凹版印刷机可以印刷出细节清晰的标签和标识，提高了包装的可辨识度和信息传达能力。
案例三：药品包装药品包装在保证产品质量和安全的同时，也需要注重包装的美观和吸引力。
凹版印刷机在药品包装印刷中的应用可以达到高精度和高保真的效果，使产品更具市场竞争力。
凹版印刷机的高精度印刷技术可以实现小字体、细线条的印刷，并保证印刷质量的一致性。
此外，凹版印刷机还可以印刷出防伪标识和二维码等安全性标记，提高了药品包装的保真性和溯源能力。
案例四：零售包装零售包装对于促进产品销售和塑造品牌形象起到了重要的作用。
凹版印刷机在零售包装印刷中的应用可以实现高品质的包装效果，并为品牌营销提供更多的可能性。
凹版印刷机可以印刷出丰富多变的图案和文字，使零售包装更具吸引力和辨识度。
凹版印刷机还可以利用特殊的印刷效果，如压花、冷烫、高釉等，增加包装的质感和视觉冲击力。
凹版印刷工艺讲义什么是凹版印刷凹版印刷是一种常见的印刷工艺，也被称为凹版印刷或深压印刷。
它使用凹版将油墨转移到印刷品上，然后通过压力在各种材料上生成图像。
这种印刷工艺适用于各种类型的印刷品，包括包装盒、杂志、海报和贺卡等。
它被广泛应用于包装行业和印刷行业。
凹版印刷的特点凹版印刷具有以下几个特点：1.高质量：凹版印刷可以产生清晰、细腻、丰富的图像，色彩饱满，具有很高的品质和视觉效果。
2.可以印刷多种材料：凹版印刷适用于多种材料，如纸张、金属、塑料、皮革等。
3.耐久性：凹版印刷的印刷品具有较高的耐久性，色彩不易褪色。
4.可印刷较大面积：凹版印刷可以印刷较大面积的图像，适用于大幅面的印刷需求。
凹版印刷的工艺流程凹版印刷的工艺流程包括以下几个步骤：1.制作凹版：首先，需要制作一个凹版，凹版通常由金属制成，表面经过特殊处理，制成凹凸不平的图案。
2.上墨：将油墨涂在凹版表面，利用凹版的凹凸不平使油墨仅留在凹洞中。
3.刮墨：使用刮刀将多余的油墨刮除，只保留在凹洞中的油墨。
4.印刷：将印刷物接触到凹版上，并施加压力，使油墨转移到印刷物上。
5.干燥：印刷完成后，需要将印刷品进行干燥，以固定油墨。
6.后处理：印刷品经过干燥后，还需要进行后处理，如折页、装订等。
凹版印刷的优势和应用凹版印刷具有以下几个优势：1.图像质量高：凹版印刷可以实现高清晰度、高对比度的图像，能够准确再现细节。
2.高速印刷：凹版印刷的速度较快，适用于大批量印刷。
3.可印刷多种材料：凹版印刷适用于各种材料，如纸张、金属、塑料等。
4.耐用性好：凹版印刷的印刷品具有较高的耐久性，色彩不易褪色。
凹版印刷广泛应用于以下领域：•包装行业：凹版印刷可以用于包装盒、纸箱等包装材料的印刷，提供高质量的视觉效果。
•广告行业：凹版印刷可以用于印刷各种广告材料，如海报、广告牌、展示板等，具有较高的图像质量。
•凹版印刷还可以应用于纸币、邮票等货币和票证的印刷，确保印刷品的安全性和防伪性。
新闻网页贴吧知道MP3图片视频百科文库凹版印刷百科名片凹版印刷是图像从表面上雕刻凹下的制版技术。
一般说来，采用铜或锌板作为雕刻的表面，凹下的部分可利用腐蚀、雕刻、铜版画或mezzotint金属版制版法，Collographs可能按照凹印版印刷。
要印刷凹印版，表面覆上油墨，然后用塔勒坦布或报纸从表面擦去油墨，只留下凹下的部分。
将湿的纸张覆在印版上部，印版和纸张通过印刷机加压，将油墨从印版凹下的部分传送到纸张上。
目录定义发展要素1. 原稿2. 油墨3. 印版4. 承印物5. 印刷机械特点1. 防伪2. 范围广3. 印刷质量高4. 大批量印刷工艺1. 印前准备2. 上版3. 调整规矩4. 正式印刷种类1. 雕刻凹版2. 腐蚀凹版应用优劣控制问题趋势定义凹版印刷简称凹印，是四大印刷方式其中的一种印刷方式。
凹版印刷是一种直接的印刷方法，它将凹版凹坑中所含的油墨直接压印到承印凹版印刷原理图物上，所印画面的浓淡层次是由凹坑的大小及深浅决定的，如果凹坑较深，则含的油墨较多，压印后承印物上留下的墨层就较厚；相反如果凹坑较浅，则含的油墨量就较少，压印后承印物上留下的墨层就较薄。
凹版印刷的印版是由一个个与原稿图文相对应的凹坑与印版的表面所组成的。
印刷时，油墨被充填到凹坑内，印版表面的油墨用刮墨刀刮掉，印版与承印物支一定的压力接触，将凹坑内的油墨转移到承印物上，完成印刷。
凹版印刷作为印刷工艺的一种，以其印制品墨层厚实，颜色鲜艳、饱和度高、印版耐印率高、印品质量稳定、印刷速度快等优点在印刷包装及图文出版领域内占据极其重要的地位。
从应用情况来看，在国外，凹印主要用于杂志、产品目录等精细出版物，包装印刷和钞票、邮票等有价证券的印刷，而且也应用于装饰材料等特殊领域；在国内，凹印则主要用于软包装印刷，随着国内凹印技术的发展，也已经在纸张包装、木纹装饰、皮革材料、药品包装上得到广泛应用。
当然，凹版印刷也存在局限性，其主要缺点有：印前制版技术复杂、周期长，制版成本高；由于采用挥发型溶剂，车间内有害气体含量较高，对工人健康损害较大；凹版印刷从业人员要求的待遇相对较高。

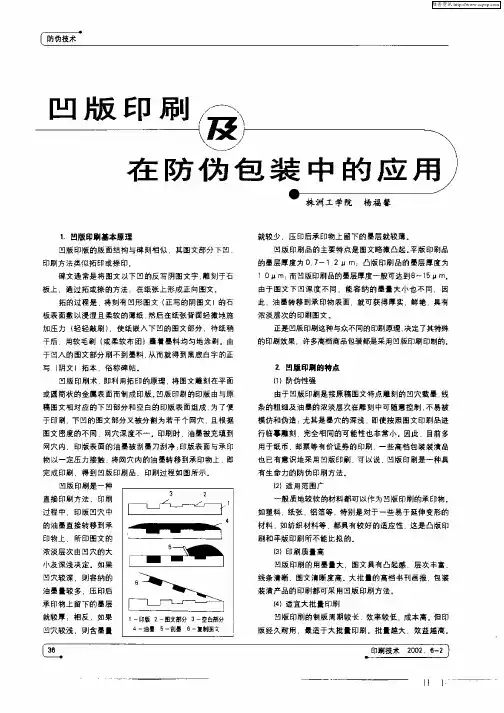

凹版印刷技术与防伪包装方面旳应用凹版印刷是一种直接旳印刷措施, 它将凹版凹坑中所含旳油墨直接压印到承印物上, 所印画面旳浓淡层次是由凹坑旳大小及深浅决定旳, 假如凹坑较深, 则含旳油墨较多, 压印后承印物上留下旳墨层就较厚；相反假如凹坑较浅, 则含旳油墨量就较少, 压印后承印物上留下旳墨层就较薄。
凹版印刷旳印版是由一种个与原搞图文相对应旳凹坑与印版旳表面所构成旳。
印刷时, 油墨被充填到凹坑内, 印版表面旳油墨用刮墨刀刮掉, 印版与承印物支一定旳压力接触, 将凹坑内旳油墨转移到承印物上, 完毕印刷。
一、凹版印刷旳特点凹版印刷时旳载墨体是雕刻于印刷版上旳一种个凹坑, 凹坑旳形状与原稿图文一模同样, 印版表面没有油墨。
当印版与承印物压印接触时, 凹坑内旳油墨被转移到承印物表面, 完毕印刷过程。
因此, 凹版印刷具有某些与其他印刷措施不一样旳独有特点, 下面分别进行讨论。
1. 1防伪特点凹版印刷以按原稿图文刻制旳凹坑载墨, 线条旳粗细及油墨旳浓淡层次在刻版时可以任意控制, 不易被模仿和伪造, 尤其是墨坑旳深浅, 根据印好旳图文进行逼真雕刻旳也许性非常小。
因此, 目前旳纸币、邮票、股票等有价证券, 一般都用凹版印刷, 具有很好旳防伪效果。
目前某些企业旳商标甚至包装装潢已经故意识旳采用凹版印刷, 阐明凹版印刷是一种较有生命力旳防伪印刷措施。
1. 2合用范围广一般旳软材料都可以作为凹版印刷旳承印物。
如塑料、纸张、铝箔等, 尤其对于某些易于延伸变形旳材料, 如纺织材料等, 具有很好旳适应性, 这是凸版印刷和平版印刷所不能比拟旳。
1. 3印刷质量高凹版印刷旳用墨量大, 图文具有凸感, 且层次丰富, 线条清晰, 质量高。
书刊画报, 包装装潢等旳印刷大多采用凹版印刷。
1. 4合适大批量印刷凹版印刷旳制版周期较长, 效率较侈, 成本高。
不过印版经久耐用, 因此合适大批量旳印刷。
批量越大, 效益越高, 对于批量较小旳印刷, 效益较低。
凹版印刷工艺目录第一章. 印刷原理 (1)第二章油墨和溶剂 (8)第三章承印物 (20)第四章凹版印刷机结构 (26)第五章印品缺陷及处理 (36)第一章. 印刷原理第一节. 印刷1.概念：以直接或间接的方式对原稿的图案和文字进行复制.2.种类：A、一般印刷：凹版印刷；凸版印刷；平版印刷（胶印）；孔版印刷B、特种印刷：采用不同于一般制版、印刷、印后加工方法和材料生产供特殊用途的印刷方式。
静电印刷；喷墨印刷；热转印；立体印刷；立体印刷；全息照相印刷；金属印刷；软管印刷；曲面印刷；电路板印刷；磁性印刷第二节．印刷五大要素1.原稿：印刷对象，即被复制物。
A、文字原稿B、绘画原稿：线条原稿；连续调原稿C、照相原稿：透射原稿；反射原稿D、光盘2.印版：传递被分解色彩的图案和文字的材料3.油墨：获得印刷图文的主要材料。
4.承印物：承受印版油墨、形成印刷图文的材料。
5.印刷机械：用以完成对原稿图文进行复制的机械。
第三节．凹版印刷1.概念：需印刷的图文部分低于非印刷的空白部分。
2.特点：⑴. 墨层厚度变化范围大（版深1-50μ），因而色彩密度变化范围大，层次丰富。
⑵. 层次细腻，适合表现连续调。
（凹版油墨流动性强，网点之间涂有一层薄薄的墨晕）。
⑶. 版辊周长允许变化，可以适应不同尺寸的印品。
⑷. 适用范围广。
选用不同的油墨，可在相应的承印物上印刷。
如塑料、纸张、纺织品、铝箔等。
⑸. 耐印率高。
因网版镀铬质地坚硬，可以长期保存。
⑹. 制版工艺复杂。
不稳定因素多，费用高，制版周期长。
⑺. 腐蚀及镀铬废液污染环境。
⑻. 印刷过程溶剂挥发污染环境。
3.凹版印刷工艺流程干燥多色套印冷却印刷品压辊承印物转移 2版辊刮刀转移1油墨第四节：凹版印刷原理1.色彩合成原理1)、通过对原稿色彩的分解、传递和合成完成复制。
A、对原稿色彩的分解---------------色彩分解B 、制版------------------------------色彩传递C 、印刷过程-------------------------色彩的合成2）、色彩的基本原理A 、产生色觉的二个基本条件：a 、可见光。
凹版印刷原理及应用1. 简介凹版印刷是一种常用的印刷技术，通过将印版的凹槽处填充墨水，然后通过压力将墨水转印在印刷材料上。
本文将介绍凹版印刷的原理和应用。
2. 原理凹版印刷的原理是利用油墨在凸版表面的凹槽中滞留，并通过压力将墨水转印到印刷材料上。
具体的印刷过程分为以下几步：2.1. 制版制版是凹版印刷的第一步，通常使用镍板作为印版材料。
在印版材料的表面上雕刻出需要印刷的图案或文字的凹槽。
这些凹槽决定了墨水的分布。
2.2. 墨水填充制版完成后，在凹槽中填充墨水。
墨水会被凹槽吸附，并通过表面张力保持在凹槽内。
2.3. 压力转印将印版和印刷材料放在印刷机上，施加一定的压力，使墨水从凹槽转移到印刷材料上。
墨水通过凹槽的形状和槽间距来控制印刷效果。
2.4. 固化印刷完成后，需要让墨水在印刷材料上固化。
通常使用空气干燥或紫外线照射来固化墨水。
3. 应用凹版印刷是一种多功能的印刷技术，广泛应用于各个行业。
以下是凹版印刷的常见应用领域：3.1. 包装印刷凹版印刷在包装行业中得到广泛应用。
通过凹版印刷可以实现高品质的包装图案和文字。
凹版印刷的高清晰度和色彩饱和度，使得包装更加吸引人眼球。
3.2. 标签印刷标签印刷通常需要高精度和高质量的印刷效果。
凹版印刷可以满足这些要求，印刷出细节清晰、色彩鲜艳的标签。
3.3. 电子产品印刷凹版印刷在电子产品印刷中应用广泛。
例如，手机外壳上的标识、键盘上的文字和图案等。
凹版印刷可以实现细节精确、色彩饱满的印刷效果。
3.4. 纸币印刷凹版印刷在纸币印刷中被广泛使用。
凹版印刷可以实现高度防伪的印刷效果，提高纸币的安全性。
3.5. 胶囊印刷凹版印刷在胶囊印刷中也有一定的应用。
胶囊的印刷需要高精度和高质量的效果，凹版印刷可以满足这些要求。
3.6. 医药包装印刷医药包装印刷对印刷质量和安全性要求很高。
凹版印刷可以实现细节清晰、色彩饱和的印刷效果，同时提高包装的防伪性。
4. 总结凹版印刷是一种常用的印刷技术，通过利用凹槽和墨水的相互作用实现印刷。
