凹版印刷技术资料

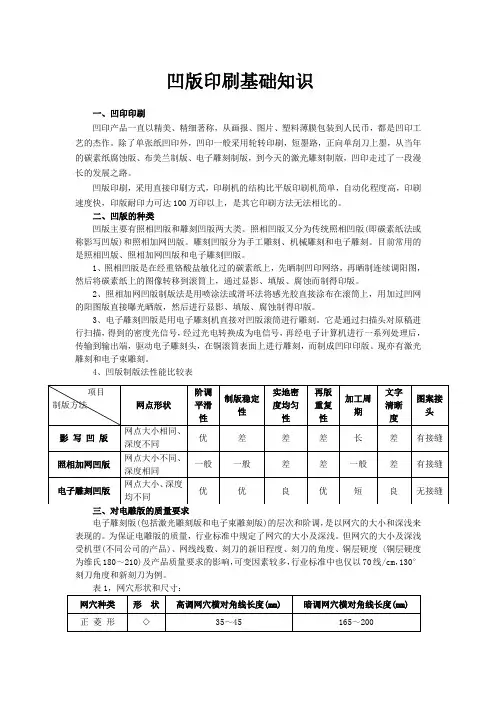

凹版印刷基础知识一、凹印印刷凹印产品一直以精美、精细著称，从画报、图片、塑料薄膜包装到人民币，都是凹印工艺的杰作。

除了单张纸凹印外，凹印一般采用轮转印刷，短墨路，正向单刮刀上墨，从当年的碳素纸腐蚀版、布美兰制版、电子雕刻制版，到今天的激光雕刻制版，凹印走过了一段漫长的发展之路。

凹版印刷，采用直接印刷方式，印刷机的结构比平版印刷机简单，自动化程度高，印刷速度快，印版耐印力可达100万印以上，是其它印刷方法无法相比的。

二、凹版的种类凹版主要有照相凹版和雕刻凹版两大类。

照相凹版又分为传统照相凹版(即碳素纸法或称影写凹版)和照相加网凹版。

雕刻凹版分为手工雕刻、机械雕刻和电子雕刻。

目前常用的是照相凹版、照相加网凹版和电子雕刻凹版。

1、照相凹版是在经重铬酸盐敏化过的碳素纸上，先晒制凹印网络，再晒制连续调阳图，然后将碳素纸上的图像转移到滚筒上，通过显影、填版、腐蚀而制得印版。

2、照相加网凹版制版法是用喷涂法或滑环法将感光胶直接涂布在滚筒上，用加过凹网的阳图版直接曝光晒版，然后进行显影、填版、腐蚀制得印版。

3、电子雕刻凹版是用电子雕刻机直接对凹版滚筒进行雕刻。

它是通过扫描头对原稿进行扫描，得到的密度光信号，经过光电转换成为电信号，再经电子计算机进行一系列处理后，传输到输出端，驱动电子雕刻头，在铜滚筒表面上进行雕刻，而制成凹印印版。

现亦有激光雕刻和电子束雕刻。

4、凹版制版法性能比较表三、对电雕版的质量要求电子雕刻版(包括激光雕刻版和电子束雕刻版)的层次和阶调，是以网穴的大小和深浅来表现的。

为保证电雕版的质量，行业标准中规定了网穴的大小及深浅。

但网穴的大小及深浅受机型(不同公司的产品)、网线线数、刻刀的新旧程度、刻刀的角度、铜层硬度 (铜层硬度为维氏180～210)及产品质量要求的影响，可变因素较多，行业标准中也仅以70线/cm，130°刻刀角度和新刻刀为例。

表1，网穴形状和尺寸：拉长菱形20～35 130～145压扁菱形25～40 140～165小正菱形◇15～25 110～120彩色版套印精度也是影响产品质量的一个重要因素。

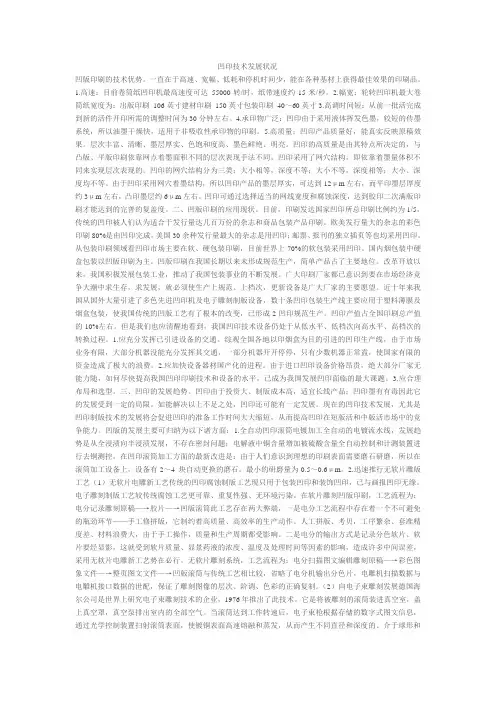

凹印技术发展状况凹版印刷的技术优势。

一直在于高速、宽幅、低耗和停机时间少，能在各种基材上获得最佳效果的印刷品。

1.高速：目前卷筒纸凹印机最高速度可达55000转/时，纸带速度约15米/秒。

2.幅宽：轮转凹印机最大卷筒纸宽度为：出版印刷106英寸建材印刷150英寸包装印刷40～60英寸3.高调时间短：从前一批活完成到新的活件开印所需的调整时间为30分钟左右。

4.承印物广泛：凹印由于采用液体挥发色墨，较短的传墨系统，所以油墨干燥快，适用于非吸收性承印物的印刷。

5.高质量：凹印产品质量好，能真实反映原稿效果。

层次丰富、清晰、墨层厚实、色饱和度高、墨色鲜艳、明亮。

凹印的高质量是由其特点所决定的，与凸版、平版印刷依靠网点着墨面积不同的层次表现手法不同，凹印采用了网穴结构，即依靠着墨量体积不同来实现层次表现的。

凹印的网穴结构分为三类：大小相等，深度不等；大小不等，深度相等；大小、深度均不等。

由于凹印采用网穴着墨结构，所以凹印产品的墨层厚实，可达到12μm左右，而平印墨层厚度约3μm左右，凸印墨层约6μm左右。

凹印可通过选择适当的网线宽度和腐蚀深度，达到胶印二次满版印刷才能达到的完善的复盖度。

二、凹版印刷的应用现状。

目前，印刷发达国家凹印所总印刷比例约为1/5，传统的凹印被人们认为适合于发行量达几百万份的杂志和商品包装产品印刷。

欧美发行量大的杂志的彩色印刷80%是由凹印完成，美国30余种发行量最大的杂志是用凹印；邮票、报刊的独立插页等也均采用凹印。

从包装印刷领域看凹印市场主要在软、硬包装印刷，目前世界上70%的软包装采用凹印。

国内烟包装中硬盒包装以凹版印刷为主。

凹版印刷在我国长期以来未形成规范生产，简单产品占了主要地位。

改革开放以来，我国积极发展包装工业，推动了我国包装事业的不断发展。

广大印刷厂家都已意识到要在市场经济竞争大潮中求生存，求发展，就必须使生产上规范、上档次，更新设备是广大厂家的主要愿望。

近十年来我国从国外大量引进了多色先进凹印机及电子雕刻制版设备，数十条凹印包装生产线主要应用于塑料薄膜及烟盒包装，使我国传统的凹版工艺有了根本的改变，已形成2凹印规范生产。

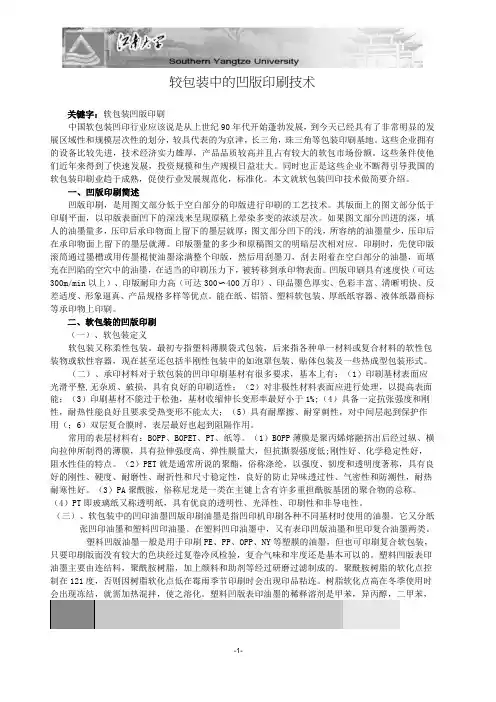

较包装中的凹版印刷技术关键字：软包装凹版印刷中国软包装凹印行业应该说是从上世纪90年代开始蓬勃发展，到今天已经具有了非常明显的发展区域性和规模层次性的划分，较具代表的为京津，长三角，珠三角等包装印刷基地。

这些企业拥有的设备比较先进，技术经济实力雄厚，产品品质较高并且占有较大的软包市场份额。

这些条件使他们近年来得到了快速发展，投资规模和生产规模日益壮大。

同时也正是这些企业不断得引导我国的软包装印刷业趋于成熟，促使行业发展规范化，标准化。

本文就软包装凹印技术做简要介绍。

一、凹版印刷简述凹版印刷，是用图文部分低于空白部分的印版进行印刷的工艺技术。

其版面上的图文部分低于印刷平面，以印版表面凹下的深浅来呈现原稿上晕染多变的浓淡层次。

如果图文部分凹进的深，填人的油墨量多，压印后承印物面上留下的墨层就厚；图文部分凹下的浅，所容纳的油墨量少，压印后在承印物面上留下的墨层就薄。

印版墨量的多少和原稿图文的明暗层次相对应。

印刷时，先使印版滚筒通过墨槽或用传墨棍使油墨涂满整个印版，然后用刮墨刀，刮去附着在空白部分的油墨，而填充在凹陷的空穴中的油墨，在适当的印刷压力下，被转移到承印物表面。

凹版印刷具有速度快（可达300m/min以上）、印版耐印力高（可达300〜400万印）、印品墨色厚实、色彩丰富、清晰明快、反差适度、形象逼真、产品规格多样等优点。

能在纸、铝箔、塑料软包装、厚纸纸容器、液体纸器商标等承印物上印刷。

二、软包装的凹版印刷（一）、软包装定义软包装又称柔性包装。

最初专指塑料薄膜袋式包装，后来指各种单一材料或复合材料的软性包装物或软性容器，现在甚至还包括半刚性包装中的如泡罩包装、贴体包装及一些热成型包装形式。

（二）、承印材料对于软包装的凹印印刷基材有很多要求，基本上有：（1）印刷基材表面应光滑平整,无杂质、破损，具有良好的印刷适性；（2）对非极性材料表面应进行处理，以提高表面能；（3）印刷基材不能过于松弛，基材收缩伸长变形率最好小于1%;（4）具备一定抗张强度和刚性，耐热性能良好且要求受热变形不能太大；（5）具有耐摩擦、耐穿刺性，对中间层起到保护作用（；6）双层复合膜时，表层最好也起到阻隔作用。

凹版印刷工艺讲义什么是凹版印刷凹版印刷是一种常见的印刷工艺，也被称为凹版印刷或深压印刷。

它使用凹版将油墨转移到印刷品上，然后通过压力在各种材料上生成图像。

这种印刷工艺适用于各种类型的印刷品，包括包装盒、杂志、海报和贺卡等。

它被广泛应用于包装行业和印刷行业。

凹版印刷的特点凹版印刷具有以下几个特点：1.高质量：凹版印刷可以产生清晰、细腻、丰富的图像，色彩饱满，具有很高的品质和视觉效果。

2.可以印刷多种材料：凹版印刷适用于多种材料，如纸张、金属、塑料、皮革等。

3.耐久性：凹版印刷的印刷品具有较高的耐久性，色彩不易褪色。

4.可印刷较大面积：凹版印刷可以印刷较大面积的图像，适用于大幅面的印刷需求。

凹版印刷的工艺流程凹版印刷的工艺流程包括以下几个步骤：1.制作凹版：首先，需要制作一个凹版，凹版通常由金属制成，表面经过特殊处理，制成凹凸不平的图案。

2.上墨：将油墨涂在凹版表面，利用凹版的凹凸不平使油墨仅留在凹洞中。

3.刮墨：使用刮刀将多余的油墨刮除，只保留在凹洞中的油墨。

4.印刷：将印刷物接触到凹版上，并施加压力，使油墨转移到印刷物上。

5.干燥：印刷完成后，需要将印刷品进行干燥，以固定油墨。

6.后处理：印刷品经过干燥后，还需要进行后处理，如折页、装订等。

凹版印刷的优势和应用凹版印刷具有以下几个优势：1.图像质量高：凹版印刷可以实现高清晰度、高对比度的图像，能够准确再现细节。

2.高速印刷：凹版印刷的速度较快，适用于大批量印刷。

3.可印刷多种材料：凹版印刷适用于各种材料，如纸张、金属、塑料等。

4.耐用性好：凹版印刷的印刷品具有较高的耐久性，色彩不易褪色。

凹版印刷广泛应用于以下领域：•包装行业：凹版印刷可以用于包装盒、纸箱等包装材料的印刷，提供高质量的视觉效果。

•广告行业：凹版印刷可以用于印刷各种广告材料，如海报、广告牌、展示板等，具有较高的图像质量。

•凹版印刷还可以应用于纸币、邮票等货币和票证的印刷，确保印刷品的安全性和防伪性。

新闻网页贴吧知道MP3图片视频百科文库凹版印刷百科名片凹版印刷是图像从表面上雕刻凹下的制版技术。

一般说来，采用铜或锌板作为雕刻的表面，凹下的部分可利用腐蚀、雕刻、铜版画或mezzotint金属版制版法，Collographs可能按照凹印版印刷。

要印刷凹印版，表面覆上油墨，然后用塔勒坦布或报纸从表面擦去油墨，只留下凹下的部分。

将湿的纸张覆在印版上部，印版和纸张通过印刷机加压，将油墨从印版凹下的部分传送到纸张上。

目录定义发展要素1. 原稿2. 油墨3. 印版4. 承印物5. 印刷机械特点1. 防伪2. 范围广3. 印刷质量高4. 大批量印刷工艺1. 印前准备2. 上版3. 调整规矩4. 正式印刷种类1. 雕刻凹版2. 腐蚀凹版应用优劣控制问题趋势定义凹版印刷简称凹印，是四大印刷方式其中的一种印刷方式。

凹版印刷是一种直接的印刷方法，它将凹版凹坑中所含的油墨直接压印到承印凹版印刷原理图物上，所印画面的浓淡层次是由凹坑的大小及深浅决定的，如果凹坑较深，则含的油墨较多，压印后承印物上留下的墨层就较厚；相反如果凹坑较浅，则含的油墨量就较少，压印后承印物上留下的墨层就较薄。

凹版印刷的印版是由一个个与原稿图文相对应的凹坑与印版的表面所组成的。

印刷时，油墨被充填到凹坑内，印版表面的油墨用刮墨刀刮掉，印版与承印物支一定的压力接触，将凹坑内的油墨转移到承印物上，完成印刷。

凹版印刷作为印刷工艺的一种，以其印制品墨层厚实，颜色鲜艳、饱和度高、印版耐印率高、印品质量稳定、印刷速度快等优点在印刷包装及图文出版领域内占据极其重要的地位。

从应用情况来看，在国外，凹印主要用于杂志、产品目录等精细出版物，包装印刷和钞票、邮票等有价证券的印刷，而且也应用于装饰材料等特殊领域；在国内，凹印则主要用于软包装印刷，随着国内凹印技术的发展，也已经在纸张包装、木纹装饰、皮革材料、药品包装上得到广泛应用。

当然，凹版印刷也存在局限性，其主要缺点有：印前制版技术复杂、周期长，制版成本高；由于采用挥发型溶剂，车间内有害气体含量较高，对工人健康损害较大；凹版印刷从业人员要求的待遇相对较高。
