L5泄漏电缆方案(L5+A5)20140401

  • 格式：doc
  • 大小：7.64 MB
  • 文档页数：28

L5型泄漏电缆入侵探测报警系统解决方案上海广拓信息技术有限公司2013年11月目录1.技术方案 (3)1.1.总体设计 (3)1.2.设计依据： (4)1.3.泄漏电缆系统设计方案 (4)2.泄漏电缆入侵探测系统的组成 (8)3.控制中心设计方案 (10)4.其他配件 (12)4.5.单防区地址码VD001： (15)4.6.微型台式报警打印机（GT-P-01） (16)5.设备清单（销售自配） (17)6.系统安装 (18)6.1.泄漏电缆入侵探测器的安装： (18)6.2.泄漏电缆墙装安装指标： (18)6.3.系统应用 (19)7.调试说明 (20)7.1.电缆检查 (20)7.2.主机检查 (20)7.3.系统调试、步行测试 (21)7.3.1.调试准备 (21)7.3.2.整机调试 (21)7.4.泄漏电缆尾端负载制作 (22)7.5.注意事项： (23)8.泄漏电缆入侵探测报警系统优缺点 (23)8.1.泄漏电缆入侵探测报警系统优点 (23)8.2.泄漏电缆入侵探测报警系统缺点 (24)8.3.推荐L5型泄漏电缆入侵探测报警系统 (24)9.技术支持与服务 (25)9.1.服务电话 (25)9.2.保修期限 (25)9.3.后期维护 (26)9.4.技术指导 (26)9.5.异常情况处理 (26)9.6.系统文档的建立与保存 (26)10.泄漏电缆报警器的公安部检验报告 (26)11.部分案例图片参考 (27)1.技术方案1.1.总体设计为了最大程度保障周界的安全和适应新形势下的要求，本工程采用先进可靠的安全防范设备，相信在人防和技防的紧密结合下，将充分发挥先进的现代科学技术防范手段的积极作用，大大提高安全系数。

● 设计符合行业标准及规范，系统设备一律选用有公安部检测报告或登记备案证明的产品。

● 系统具有集中统一管理能力，为管理提供便捷。

我国现行的公共安全管理是集中统一的。

所以要求系统应具备多级集中统一的管理中心，并能实施科学化的管理，使安全防范系统发挥最高的效用。

● 系统应具有开放性、可扩充性、兼容性和灵活性。

因系统规模大小差异很大，且较多采用模块化设计，更要求系统能适应各种规模，所以要有很强的可扩充性，能随时适应对系统的扩容需求。

同时要求系统具有较高的兼容性和灵活性，以适应产品的升级、换代，保持强盛的生命力。

● 系统的设计和产品的选择确实符合标准化、规范化。

随着安防领域先进的技术和产品的不断开发和应用，为了便于集中统一管理，系统的设计和产品的选择必须标准化和规范化。

● 系统必须具有较高的安全性、可靠性、容错性。

系统自身要有很高的安全性，具备较强的防破坏的能力。

由于面临的用户数量庞大，系统设备的可靠性就显得尤为重要。

同时，鉴于用户层次和素质的差别而导致系统在使用过程中出现的误操作现象也较多，因此要求系统具有很强大的容错性和自检功能。

● 合理的性能价格比作为对系统的设计和规划，要本着为用户着想的宗旨，在保证系统达到技防和用户的要求前提下，选择最合理的设备配置，尽量提高系统的性能价格比。

1.2.设计依据：(1)行业标准《泄漏电缆入侵探测装置通用技术要求》（GA/T1031-2012）；(2)安全技术防范系统的设计、施工程序应符合《安全防范工程程序与要求》GA/T75的规定，系统设计原则应符合《安全防范工程技术规范》GB50348-2004第3、4章的规定；(3)《防盗报警控制器通用技术条件》GB12663-2001；(4)《入侵探测器通用技术条件》GB10408.1-2001；《安全防范报警设备安全要求和试验方法》（GB16796－1997）；《入侵探测器第一部分通用条件》GB·10408·1-2000；《入侵探测器第四部分：主动红外入侵探测器》GB·10408·4-2000；(5)《银行营业场所紧急报警系统基本技术要求》沪公技防21-96(6)《金融机构营业场所、金库安全防护暂行规定》银发（1998）588号(7)《安全防范系统通用图形符号》GA/T74-2000(8)《金融营业场所安全防范工程设计规范》GB/T16676-1996(9)《重点单位重要部位安全防范技术要求》第三部分金融营业场所GB3239-2005(10)《银行营业场所风险等级和防护级别的规定》GA38-92(11)《安全技术防范工程技术规范》GB 50348-2004(12)《安全防范系统验收规则》GA 308-2001(13)《出入口控制系统工程设计规范》(GB50396-2007)(14)《建筑电气安装工程质量检验评定标准》(GBJ303-88)(15)《建筑物电子信息系统防雷技术规范》GB50343-2004(16)上海市人民政府令第93号(2001)《社会公共安全技术防范管理办法》(17)《安全防范系统通用图形符号》(GA/T74-2000)(18)国家或行业主管部门制定的其它最新版本的标准。

1.3.泄漏电缆系统设计方案1.3.1.系统概述泄漏电缆入侵探测报警系统是一种隐蔽式的主动型入侵探测报警系统，它由防盗报警控制主机、泄漏电缆入侵探测器和泄漏电缆、以及其它报警设备等组成。

泄漏电缆埋在周界围墙或铁艺围栏内的草坪下或泥土下，不会破坏周围环境，不影响围界美观，人在不知觉的情况下，就会被泄漏电缆探测器探测到，是一种高科技的周界报警产品。

它主要适用于银行、金库、住宅、监狱、仓库、博物馆、电站（包括核电站）、军事设施、军用基地、油田、文物保护单位和其他需要室外周边警戒防护的场所；在特殊要求的情况下，也可用作室内区域防护报警。

以下为系统图示：系统中涉及到的关键部件是一套发射和接收并存，敷设在防护区域地表浅层下的入侵探测报警器，它起到了主动、有效、安全、立体防范的入侵探测报警作用，此系统已通过公安部质量认证。

如下图所示为L5型泄漏电缆入侵探测器。

1.3.2.泄漏电缆探测器工作原理发射单元产生高频能量馈入发射泄漏电缆中，并在电缆中传输。

当能量沿泄漏电缆传送时，部分能量通过电缆的隙缝漏入空间，在被警戒空间范围内建立电磁场，其中一部分能量被安装在附近的接收泄漏电缆接收，形成收发能量直接耦合。

当入侵者进入两根电缆形成的感应区内时，这部分电磁能量受到扰动，引起接收信号的变化，这个变化的信号经放大处理后被检测出来，触发泄漏电缆探测器(L5)，再传到系统报警主机。

再连接电脑加以显示出来，发出声音报警提醒值班人员及时处理警情。

并结合图像监控复合，达到防盗报警，并及时处理的效果。

如下图示：与红外对射报警系统的比较项目红外对射报警系统L5埋地泄漏电缆探测器报警功能有有误报率高低气候易受气候影响很少影响环境适应性受地形地势影响不受影响，顺势安装隐蔽程度有形安装无形安装使用寿命2～3年10～15年突破难易程度容易很难1.3.3.系统设计思想系统设计将防范区域进行合理划分，尽可能做到报警时准确定位，每个区域防范范围控制在人眼可视视野内。

周界防区无死角、无盲区。

系统可以分别输出主机和泄漏电缆入侵报警两组报警信号，方便系统报警时用户及时检查出报警原因。

1.3.4.系统设计说明泄漏电缆入侵探测报警系统的前端是两根浅埋于地下的线缆，是一种“无形”的报警系统，能使入侵者不知不觉的情况下被控制，防范效果较好。

目前已被广泛使用在周界安防领域，具有较强的安全可靠性。

系统有多级灵敏度可调，用户可根据实际需要灵活设置。

另外本系统如遇断线、短电或拆开，系统都会发出报警信号。

还可以与其他报警系统联网使用，便于提高防范等级。

泄漏电缆探测器均通过总线式地址码模块接入报警主机，在控制中心通过总线制报警主机对报警信号进行接收和处理，并外接警灯、电子地图和打印机等，在报警时实现相应联动。

系统说明：1)系统前端有L5泄漏电缆主机、泄漏电缆、警灯等组成。

系统触发报警时，警灯发出报警信号。

2)采用标准RS-485总线制通信方式，施工布线简单，实现L5泄漏电缆主机和A5报警主机之间双向通讯。

3)报警中心有电子地图、A5报警主机、打印机、SA100控制软件组成。

触发报警时电子地图、控制软件显示报警防区，并发出报警信号。

打印机打印报警信息。

4)系统通过PC控制软件SA100对系统内任意防区单独布防、撤防、防区状态查看。

A5报警主机可控制管理968个防区，并能够对单个防区或防区组进行布防、撤防等操作。

5)该系统信息化集成度高，通过互联网可以实现远程对该系统查看和控制。

1.3.5.系统特点描述上海广拓公司的泄漏电缆的硬件设备，传输手段，安全标准，协议选择及管理手段充分体现当代安防报警系统的先进性和产品的成熟性，能适应未来业务发展的需要，保证系统运行稳定，并降低综合成本。

●该泄漏电缆入侵报警系统设备运行稳定，故障率低；●系统前端随形安装，不受环境地理的限制；●适用性强，抗误报性能较好，防范效果佳；●系统划区域管理便于报警区域的准确定位；●中心警情提示直观，警号、电子地图等多种报警提示；●联动监控图象报警，联动夜间监控辅助光源；●对报警事件、时间、位置进行自动记录、保存并可打印出信息；2.泄漏电缆入侵探测系统的组成L5泄漏电缆入侵探测系统前端探测器、泄漏电缆和后端中心报警设备组成。

前端探测器对外接口有：射频信号发射接口、射频信号接收接口、供电电源输入接口、RS-485通讯接口和报警开关量信号输出接口等。

下图为L5泄漏电缆入侵探测器和泄漏电缆图片。

2.1.主要功能●探测功能：目标穿越装置的探测区域时，主机产生报警信号●防拆功能：当打开主机机壳盖门时，主机产生报警信号●防破坏报警：装置电源被切断、泄漏电缆被短路或断开后，装置输出报警信号●动态显示：能实时显示主机发射和接收的信号强弱，并能显示工作和报警状态2.2.主要特点●安全隐蔽：泄漏电缆浅埋地面，入侵者无法发现从而实现有效报警。

●随形安装：泄漏电缆可按任意形状周界轮廓铺设，方便实用。

●全天候工作：泄漏电缆采用空间探测原理和埋设安装能轻松胜任全天候的警戒工作。

在暴雨、大雪、狂风、雷电和极端高低温气候下仍能正常工作。

●全空间警戒：泄漏电缆采用区域探测原理，形成地面和地下的无形警戒空间，可对入侵者跃过、钻过或地面下挖坑入侵方式有效报警，实现其它周界产品难以实现的全方位周界警戒。

●抗干扰强：通过微处理器和独特处理方式，智能消除环境因素干扰，实现领先的报警准确率和运行效率。

●稳定性强：强大的冗余设计，使本产品的抗电磁干扰和抗浪涌能力极大提升，满足户外长期运行的稳定性要求。

●可靠性高：采用低功耗设计原则，极大降低器件的负荷应力，提高器件的使用寿命，从而提升整机产品的可靠性。

2.3.主机接线原理图2.4.设备性能指标警戒长度：100米收发电缆安装间距：0.5～1.5米（推荐0.8米）收发电缆埋设深度：松土：5cm～10cm水泥地：3cm~7cm工作电压：交流220V±15% 50Hz消耗功率：≦12W环境温度：-40℃～+70℃尺寸：主机：340x230x75mm 电缆：Ø10mm重量：主机：3.9Kg输出接口：常开常闭触点开关，RS-485数据接口3.控制中心设计方案3.1.SA100软件平台SA100软件为远程集中管理A5报警主机开发的产品软件。

合集下载

泄露电缆资料

泄露电缆资料


标称损耗 規格 漏缆型号 频率
插入损耗 dB/100米 耦合损耗 95% 2米
系统损耗 dB/300米
83.6
76 83.8
1 1/4"
1 5/8"
RCT6-S-1A-RN
RCT7-S-1A-RNA RCT7-CPUS-4A-RNA
2400M2400M 源自400M5.24.26 4.6
68
64 70
8
安德鲁泄漏电缆系列
Frequency Range
L 70 – 300 MHz T 300 – 500 MHz C 800 – 1000 MHz
系统
800M Tetra 专网 公网 （800-2400M） 公网 （70-2400M） 公安，消防 350M/800M
P U S
设计最高时速：270公里/小时 线路全长 190km 隧道累计长度110Km 2009年1月1日正式开通运营
GSM-R 覆盖系统.
110Km泄漏同轴电缆（RCT7-CPUS-3A-RN）
公网覆盖系统
GSM900/1800; CDMA850；3G 220Km泄漏同轴电缆（ RCT7-CPUS-3A-RN）
4
辐射型泄漏电缆
主要特性
信号功率在整段电缆上发散分布一致


一根电缆可以承载多种业务
在障碍物多的复杂空间环境下性能优异


在Tetra,GSM900/1800,CDMA800,3G,GSM-R等专有频 段上的优化设计。
多种型号，规格可供选择
PRIVATE AND CONFIDENTIAL © CommScope
铁路 GSM-R
2.4G/802.11WLAN
泄漏电缆

泄漏电缆

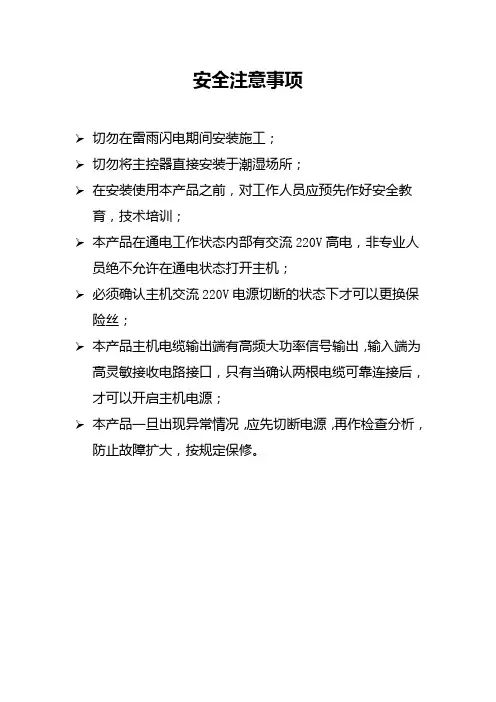

安全注意事项切勿在雷雨闪电期间安装施工；切勿将主控器直接安装于潮湿场所；在安装使用本产品之前，对工作人员应预先作好安全教育，技术培训；本产品在通电工作状态内部有交流220V高电，非专业人员绝不允许在通电状态打开主机；必须确认主机交流220V电源切断的状态下才可以更换保险丝；本产品主机电缆输出端有高频大功率信号输出，输入端为高灵敏接收电路接口，只有当确认两根电缆可靠连接后，才可以开启主机电源；本产品一旦出现异常情况，应先切断电源，再作检查分析，防止故障扩大，按规定保修。

目录一、用途二、特点三、技术性能四、系统概述1、构成2、框图3、工作原理五、安装说明1、主机的安装2、电缆埋设六、调试说明1、检查系统a、电缆检查b、主机检查2、系统调试、步行测试七、注意事项八、电缆接头的制作1、电缆插头的制作2、电缆接头防护层制作1.3--NO1.2--NC TRX-100Ⅱ型泄漏电缆入侵探测器一、 用途TRX-100Ⅱ型泄漏电缆入侵探测器是一种室外周界入侵探测设备。

它主要适用于银行、金库、高级住宅、监狱、仓库、博物馆、电站（包括核电站）、军事目标等重要建筑物外围地表浅埋式入侵探测器。

亦可用在野外地形较为复杂的地方（如高低不平的山区及周界转角等），以达到有效安全防范的目的。

二、 特点可全天候工作，探测电缆埋入地表安装隐蔽，可按周界形状轮廓敷设。

对防范区内的绿化植物不需去除。

三、 技术性能工作电压：交流220V 输出形式：继电器触点，开路报警，引线方式见下图：警戒长度：100米 泄漏电缆安置间距：1.5米 泄漏电缆安置深度：3～7厘米 报警方式：触 点 消耗功率：不大于15VA （不加恒温器环境下） 环境温度：电缆: -40℃～+60℃主机:-10℃～+40℃（不加恒温器）-40℃～+40℃（加恒温器） 重量：主机：5Kg电缆：20Kg 尺寸：主机：280×220×100mm 电缆：Ø10.5mm产品出厂前已在1、2端上引出导线。

埋地泄露电缆方案

埋地泄露电缆方案

埋地泄漏电缆周界报警系统一、系统介绍泄漏电缆探测器是一种隐蔽式的周界入侵探测报警系统，已经被广泛应用在国内各地的重要周界场所，产品提供了非常灵活的室外周界安装方式，可以应用在埋地、屋顶、围墙、空中悬挂等地方。

双根泄漏电缆平行敷设方式，一根发射无线电信号、另一根接收无线电信号，沿埋入电缆周围产生一个看不见的电磁射频场。

如果探测场受到入侵者的干扰，探测场的平衡受到破坏，系统就会产生报警。

二、方案设计国内某项目在周界处安装15套泄漏电缆泄漏电缆探测器,可以保护1500米长的周界长度，每套泄漏电缆探测器最远可以保护100米长的周界。

具体连接保护方法如下图。

每一套泄漏电缆探测器由一台报警处理器、两段各5米非泄漏电缆（上图中的绿颜色线表示）、两段各100米泄漏电缆和两只终端器（上图中用ZD表示）组成。

在具体的安装过程时，上一防区的泄漏电缆和下一防区的泄漏电缆之间可以无缝隙的敷设，这样可以保证整个围界的防护没有盲区。

每一台报警处理器有2个连接非泄漏电缆的端口、2个交流220V电源输入输出端口、1个报警输出常闭/常开干触点。

报警处理器具有防水、防电磁辐射的特点，在安装时可以装入防雨防尘盒中，也可以直接埋入地下。

报警处理器图片如下：非泄漏电缆是普通的同轴电缆线，工作时不向外发射电磁场，只是起连接报警处理器和泄漏电缆的作用。

非泄漏电缆跟报警处理器和泄漏电缆的连接处要做防水、防尘和防腐蚀处理。

泄漏电缆是特殊制作的一种同轴电缆，它在工作时，其中一根要向周围的空间发射电磁场，另一根要接收电磁场。

两根泄漏电缆要基本平行的埋入地下，两根泄漏电缆之间的距离在1.0米左右，具体距离要视现场情况而定，两根电缆的埋地深度在5公分至10公分之间，具体埋地深度也要视现场情况而定。

泄漏电缆可以直接埋入地下，也可以穿入PVC管后埋入地下，但是不能穿入钢管后埋地，否则会影响探测效果。

每根泄漏电缆的末端都配有匹配电阻（75欧姆），终端器具有防水防尘和防腐蚀功能，可以直接埋入地下。

漏缆应急预案

漏缆应急预案

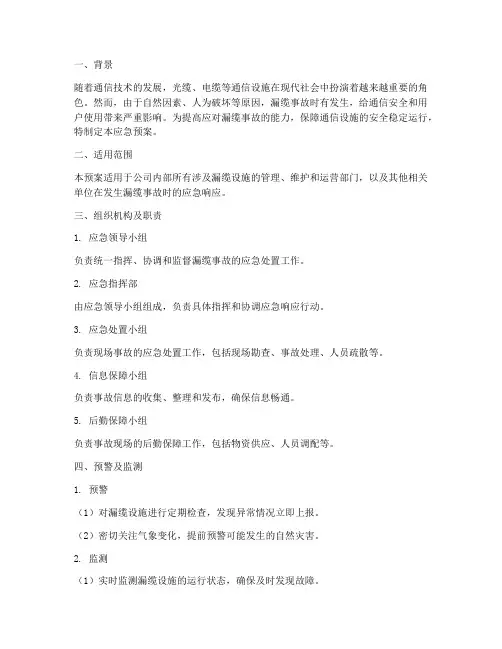

一、背景随着通信技术的发展，光缆、电缆等通信设施在现代社会中扮演着越来越重要的角色。
