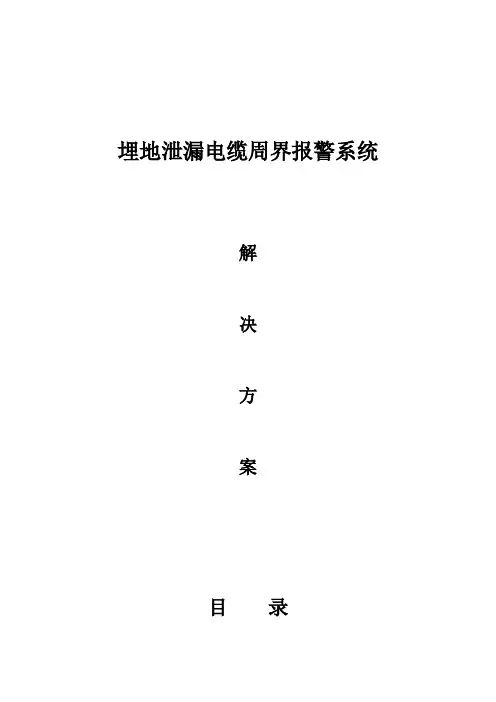

埋地泄漏电缆周界报警方案

埋地泄漏电缆周界报警系统解决方案目录1、系统概述 (2)2、泄漏电缆报警器工作原理 (3)3、泄漏电缆探测器组成 (3)4、泄漏电缆报警器主要特点 (6)5、泄漏电缆报警器主要技术参数 (7)6、泄漏电缆报警系统拓扑图 (7)7、泄漏电缆报警器的应用范围 (8)8、与红外对射报警系统的比较 (8)9、系统设备配置和预算........................................................................ 错误！未定义书签。

10、泄漏电缆报警器部分案例 (10)11、部分案例图片欣赏 (11)1、系统概述泄漏电缆周界报警系统是一种隐蔽式的入侵探测报警，埋在周界围墙或铁艺围栏内的草坪下或泥土下，不会破坏周围环境，不影响围界美观，人在不知觉的情况下，就会被探测到，是一种高科技的周界报警产品。

2、泄漏电缆报警器工作原理泄漏电缆报警器工作时，通过一根泄漏电缆传送一定频率的射频电磁场，在泄漏电缆的外层导体开槽处，往外发射电磁场。

另一根并行敷设的泄漏电缆接收电磁场，形成收发能量直接耦合，当入侵者进入两根泄漏电缆形成的电磁场探测区域时，电场能量受到扰动，引起接收信号的变化，这个变化的信号经放大处理后被检测出来，产生报警。

3、泄漏电缆探测器组成泄漏电缆探测器由泄漏电缆探测器主机、非泄漏电缆、泄漏电缆、终端器以及电缆连接头组成。

泄漏探测器主机的作用是发射和接收无线电磁场，并且分析处理接收信号，并按照智能算法判别报警与否，2根泄漏电缆埋在周界位置，1根发射电磁场，1根接收电磁场，2根非泄漏电缆连接探测器主机和泄漏电缆。

泄漏电缆探测器主机在出厂时，已经被安装进防雨箱内，防雨箱是壁挂式安装，防雨箱底部共有4个进线孔，从左到右分别是：报警输出接口、交流220伏电源接口，射频输入接口和射频输出接口。

探测器结构图如下。

泄漏电缆报警器WS-8009：由发射单元、接收单元、信号预处理单元、单片机控制板单元、电源单元等几部分组成。

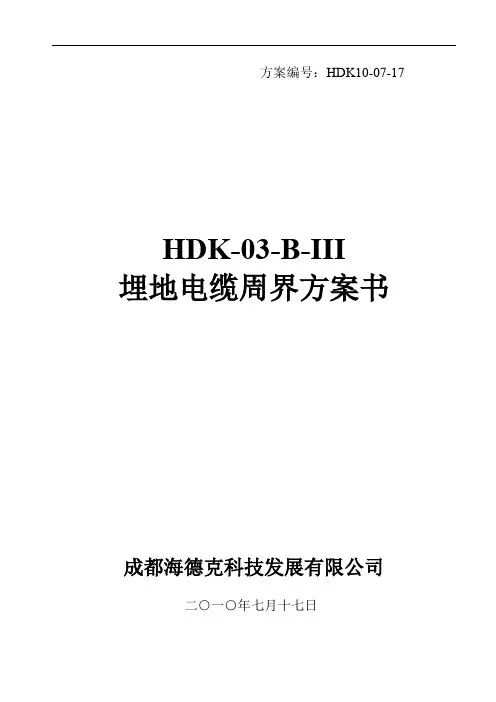

方案编号：HDK10-07-17 HDK-03-B-III埋地电缆周界方案书成都海德克科技发展有限公司二○一○年七月十七日目录前言 (2)第一章公司背景阐述 (4)1.1成都海德克科技发展有限公司简介 (4)1.2公司在安防域的主要业绩 (4)第二章方案技术文件 (8)2.1系统设计依据及主要设计思路 (8)2.2系统方案设计 (10)第三章系统工程预算 (15)第四章系统技术培训及售后服务 (16)第五章产品证书 (17)前言近年来，随着科学技术的不断发展，现代化安全防范技术也得到了越来越广泛的应用。

作为安防技术中具有代表性的报警系统，以及与之相关联的自动化控制管理技术更成为了一些部门必不可少的技术防范手段。

目前计算机技术、通讯技术、网络技术、音视频技术的飞速发展，正推动安全监控报警向智能化综合管理方向发展。

管理智能化是适应我国新时期工作要求的重要手段。

由于周界是防范的第一道防线，安全防范工作尤其重要。

随着犯罪手段的提高，一套先进的报警系统在其安防管理中便显得更加重要。

报警系统已成为单位的基础建设条件之一。

周界由于线路长，涉及面广，过往人员多的特点，为加强对单位的管理，建立一套完备的报警系统势在必行。

公司结合多年的实践经验，制定了此工程方案设计书。

不足之处，望领导和专家指正，以便改进修改。

在方案的设计过程中，遵循以下原则：引用国际先进的周界报警概念——泄漏电缆可按周界形状轮廓埋入地表隐蔽安装或者直接装入PVC管平行固定在墙体上，可按周界形状轮廓敷设。

不受地形限制，同时不受阳光雨雾等天气影响及树木花草等植被影响。

◆由于其优良的隐蔽性、地形适应性、气候适应性，所以成为周界中的高端产品，被越来越多的重要场所选用。

◆采用第一流的专业传输设备，切实保证工程质量和工程扩展的延续性。

◆综合考虑系统方案的严密性、设备布局的合理性、系统功能的先进性。

◆会集公司多年工程实践经验的精髓，以务实的态度追求系统工程最高值的性能价格比。

埋地泄漏电缆周界报警系统一、系统介绍泄漏电缆探测器是一种隐蔽式的周界入侵探测报警系统，已经被广泛应用在国内各地的重要周界场所，产品提供了非常灵活的室外周界安装方式，可以应用在埋地、屋顶、围墙、空中悬挂等地方。

双根泄漏电缆平行敷设方式，一根发射无线电信号、另一根接收无线电信号，沿埋入电缆周围产生一个看不见的电磁射频场。

如果探测场受到入侵者的干扰，探测场的平衡受到破坏，系统就会产生报警。

二、方案设计国内某项目在周界处安装15套泄漏电缆泄漏电缆探测器,可以保护1500米长的周界长度，每套泄漏电缆探测器最远可以保护100米长的周界。

具体连接保护方法如下图。

每一套泄漏电缆探测器由一台报警处理器、两段各5米非泄漏电缆（上图中的绿颜色线表示）、两段各100米泄漏电缆和两只终端器（上图中用ZD表示）组成。

在具体的安装过程时，上一防区的泄漏电缆和下一防区的泄漏电缆之间可以无缝隙的敷设，这样可以保证整个围界的防护没有盲区。

每一台报警处理器有2个连接非泄漏电缆的端口、2个交流220V电源输入输出端口、1个报警输出常闭/常开干触点。

报警处理器具有防水、防电磁辐射的特点，在安装时可以装入防雨防尘盒中，也可以直接埋入地下。

报警处理器图片如下：非泄漏电缆是普通的同轴电缆线，工作时不向外发射电磁场，只是起连接报警处理器和泄漏电缆的作用。

非泄漏电缆跟报警处理器和泄漏电缆的连接处要做防水、防尘和防腐蚀处理。

泄漏电缆是特殊制作的一种同轴电缆，它在工作时，其中一根要向周围的空间发射电磁场，另一根要接收电磁场。

两根泄漏电缆要基本平行的埋入地下，两根泄漏电缆之间的距离在1.0米左右，具体距离要视现场情况而定，两根电缆的埋地深度在5公分至10公分之间，具体埋地深度也要视现场情况而定。

泄漏电缆可以直接埋入地下，也可以穿入PVC管后埋入地下，但是不能穿入钢管后埋地，否则会影响探测效果。

每根泄漏电缆的末端都配有匹配电阻（75欧姆），终端器具有防水防尘和防腐蚀功能，可以直接埋入地下。

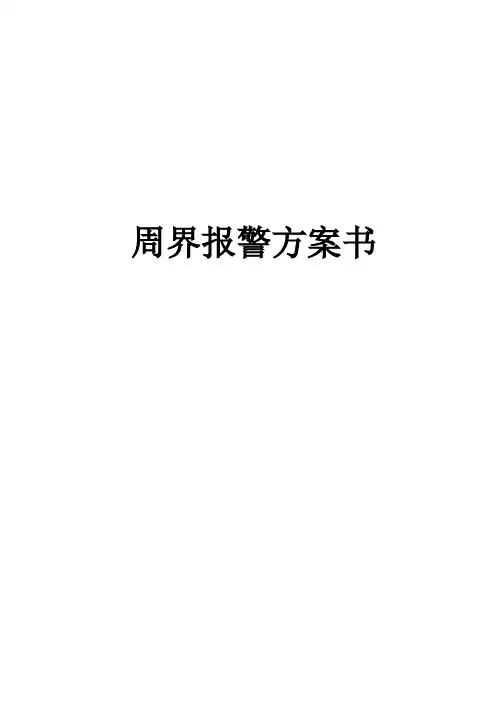

周界报警方案书目录前言 (2)第一章方案技术文件 (4)1.1系统设计依据及主要设计思路 (4)1.2系统方案设计 (4)第二章系统工程预算 (10)第三章系统技术培训及售后服务 (11)前言近年来，随着科学技术的不断发展，现代化安全防范技术也得到了越来越广泛的应用。

作为安防技术中具有代表性的报警系统，以及与之相关联的自动化控制管理技术更成为了一些部门必不可少的技术防范手段。

目前计算机技术、通讯技术、网络技术、音视频技术的飞速发展，正推动安全监控报警向智能化综合管理方向发展。

管理智能化是适应我国新时期工作要求的重要手段。

由于周界是防范的第一道防线，安全防范工作尤其重要。

随着犯罪手段的提高，一套先进的报警系统在其安防管理中便显得更加重要。

报警系统已成为单位的基础建设条件之一。

周界由于线路长，涉及面广，过往人员多的特点，为加强对单位的管理，建立一套完备的报警系统势在必行。

公司结合多年的实践经验，制定了此工程方案设计书。

不足之处，望领导和专家指正，以便改进修改。

在方案的设计过程中，遵循以下原则：引用国际先进的周界报警概念——泄漏电缆可按周界形状轮廓埋入地表隐蔽安装或者直接装入PVC管平行固定在墙体上，可按周界形状轮廓敷设。

不受地形限制，同时不受阳光雨雾等天气影响及树木花草等植被影响。

由于其优良的隐蔽性、地形适应性、气候适应性，所以成为周界中的高端产品，被越来越多的重要场所选用。

◆采用第一流的专业传输设备，切实保证工程质量和工程扩展的延续性。

◆综合考虑系统方案的严密性、设备布局的合理性、系统功能的先进性。

◆会集公司多年工程实践经验的精髓，以务实的态度追求系统工程最高值的性能价格比。

第一章方案技术文件1.1系统设计依据及主要设计思路目前计算机技术、通讯技术、网络技术、音视频技术的飞速发展，正推动安全监控向智能化综合管理方向发展。

管理智能化是适应我国新时期工作要求的重要手段。

根据单位管理要求，结合单位的建筑分布和我们多年的工程实践，构成高起点、高水平、投资互补的先进的“智能化综合管理系统”。

泄漏电缆周界安防系统使用手册Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】泄漏电缆周界安防系统使用手册北京三安古德科技发展有限公司1.概述泄漏电缆周界报警系统是一种隐蔽式的入侵探测报警设备，在泄漏电缆周围产生不可见的空间电磁场，对移动目标的导电性、体积和移动速度进行探测，人通过该电磁场区域都会被探测到，而小型动物由于体积小不会引起报警，采用自适应算法可以滤除环境的影响，如植物、雨、雪和风沙等。

2.使用范围产品适用于监狱、看守所、各种军事基地、政府机关大院、高档别墅、油库、煤矿金矿、博物馆、核电站、文物保护、飞机场和其他重要保密的场所等。

3.工作原理泄漏电缆周界报警器工作时，一根泄漏电缆产生不可见的射频电磁场，在发射电缆的外层导体开槽处，往外辐射电磁场，另一根并行的泄漏电缆接收泄漏出来的电磁场，形成收发电磁场能量直接耦合平衡，当入侵者进入两根泄漏电缆形成的电磁场探测区域时，电磁场能量受到扰动，引起接收信号的变化，这个变化的信号经放大处理后被检测出来，产生报警，输出继电器无源开关量信号和RS485信号。

4.构成和构件介绍泄漏电缆报警系统由通用报警主机（安装在中控室）、显示操作键盘、地址编码模块、泄漏电缆探测主机、非泄漏电缆、泄漏电缆、电缆连接头和终端器组成。

泄漏电缆探测主机连接2根长度各为2米(长度可根据实际现场情况而定)的非泄漏电缆，再分别连接2根长度各为100米的泄漏电缆（1根发射射频磁场，1根接收射频磁场，长度根据现场情况而定，最长120米），2根泄漏电缆分别连接2只终端器。

泄漏电缆主机：泄漏电缆主机外壳使用铸铝材料轧制而成，探测器具有防水和防电磁辐射性能，泄漏电缆主机是基于入侵者的导电性、体积和速度，对于人和汽车探测概率大于99%。

对于植被、雨、雪、冰雹、沙尘暴、风、雾、温度的变化、声波等不会引起报警。

探测器主机图片如图。

非泄漏电缆：用于连接泄漏电缆主机和泄漏电缆，连接电缆跟泄漏电缆的连接头一定要做好防水、防尘和防腐处理。

埋地泄漏周界报警系统工作原理嘿，朋友们！今天咱来聊聊埋地泄漏周界报警系统的工作原理。

这玩意儿啊，就像是一个超级敏锐的小卫士，时刻守护着特定的区域呢！你看啊，这个埋地泄漏周界报警系统呢，它就像是一个隐藏在地下的情报网。

它的那些敏感的“触角”，也就是探测线缆，悄悄地埋在地下。

这些线缆可神奇了，它们能察觉到任何微小的异常。

想象一下，就好像有无数双小眼睛在地下眨呀眨，时刻警惕着有没有不速之客来搞破坏。

一旦有什么液体泄漏啦，或者有人试图偷偷摸摸地闯入这个区域，这些小眼睛立马就会发现。

它的工作原理其实并不复杂。

当有泄漏发生时，那泄漏的物质就会和探测线缆发生作用。

就好比是一个信号弹被点燃了，然后这个信号就会迅速地传到系统的“大脑”里，也就是控制中心。

控制中心这个大管家可不含糊，马上就会发出警报。

这警报声就像是战斗的号角，提醒着人们这里有情况啦！是不是很厉害？而且啊，它还特别可靠，不会轻易地被一些小动静给骗了。

它就像是一个经验丰富的老警察，分得清真假情况。

再说了，它的适应性也很强呢。

不管是在炎热的夏天，还是寒冷的冬天，它都能坚守岗位，兢兢业业地工作着。

就像咱中国人坚韧不拔的精神一样！而且啊，它的安装也不难。

就跟咱平时在家里装个东西差不多，只要按照步骤来，就能让它乖乖地工作啦。

这个埋地泄漏周界报警系统啊，真的是我们的好帮手。

它在很多地方都能大显身手呢，比如化工厂啦、油库啦等等。

有了它，我们就能更加放心地工作和生活啦。

所以啊，大家可别小瞧了这个埋地泄漏周界报警系统哦！它虽然不声不响地待在地下，但是它的作用可大了去了。

它就像是一个默默守护我们的无名英雄，时刻保卫着我们的安全！难道不是吗？。

泄漏电缆在周界报警装置中的应用泄漏电缆的特性设计了一种可以对指定区域进行监视的装置它适用于对大范围或地形复杂的区域。

进行周界防范该种周界报警装置是将感应电缆埋地安装利用其电磁场形成一堵无形的围墙随时警戒区域的周界。

电缆参数搭建了报警装置的实验电路当有人通过泄漏同轴电缆时可以检测到信号的变化同时验证了泄漏同轴电缆应用于周界防越报警的可行性。

随着社会的发展公共设施的安全防盗问题越来越被人们所重视。

如何加强油井、博物馆等场所的防盗是近年来的一个热门话题，随之而来的各种报警装置应运而生，周界报警装置作为一种有效的防盗方案得到了广泛的应用。

美国等西方国家使用泄漏电缆进行周界报警已经有三十多年的历史。

这种报警装置使用的基本方法是将一段作为发射源的泄漏电缆浅埋于地下距其以内并行。

埋设另一根泄漏电缆作为信号的接收装置，当有人跨越处于工作状态的发射源电缆时引起了电磁场变化而触发报警装置从而实现对同轴电缆所包围的区域的实时监控。

泄漏电缆主要应用于通讯系统人们用其导引电磁波在隧道等复杂地段传送电磁波信号本文主要采用泄漏同轴电缆作为感应器件分析、设计了一种周界报警装置。

装置的结构和原理泄漏电缆的工作原理当有人跨越泄漏同轴电缆正上方区域时报警装置也同时被启动并将报警信号送至中央控制室。

在铺设电缆时由于检测的有效距离有限因而可以采用电缆重叠铺设的方法。

为使两个主机之问不出现空位两组电缆应有一部分重叠为丁防止电缆所形成的“电磁墙”，在重叠区因有多重电磁波而在无入侵信号下也变化剧烈发射的两根泄漏同轴电缆之间的距离要大于且工作的主频率应相互错开围周界报警装置。

泄漏电缆是一种在传送电磁波的同轴电缆外铜皮上打上些小孔的电缆。

目的是使电磁信号既能够经由电缆内部发射至外部又可以经由外部送到内部根据所开小孔不同。

可以分为辐射型、耦合型和漏泄型三种辐射型电缆的外导体所开小呈周期排列辐射，形式类似于朝着电缆轴向的一系列磁性。

偶极子的辐射且所有槽孔都符合相位叠加原理典型间距为所传送电磁波信号的半波长。

周界入侵报警产品振动光纤、泄漏电缆特点及运用产品运用在重要建筑物的效果图脉冲电子围栏图振动光纤图泄漏电缆图产品特点●电绝缘。

光纤本身是电绝缘的，敏感元件也是电绝缘材料制作，具有良好的电绝缘性能，适用于高压供电系统。

●抗电磁场干扰。

这是光纤测量及其光纤传感器的及其独特的性能特征，因此光纤传感器特别适用于高压大电流、强磁场噪声、强辐射等恶劣环境中、能解决许多传统传感器无法解决的问题。

●非侵入性。

传感头可以做成电绝缘的，而且其体积可以做的很小，因此，它对电磁场是非入侵式的。

●高灵敏度。

利用光作为信息载体的光纤传感器的灵敏度很高，它是某些精密测量和控制的必不可少的工具。

●重量轻、体积小、外形可变。

重量轻、体积小是光纤本身固有的特性，而光纤柔软可绕的特性，则可用它构成外形各异尺寸不同的传感探头。

●动态范围大。

光纤传感器的载体是光，其频率高，传感器频带范围很宽，动态范围很大。

针对不同行业重要建筑物对安装周界入侵报警产品的要求。

北京三安古德科技发展有限公司做出了以下几种方案泄漏电缆周界入侵报警设备在天然气行业的运用目前,应用在已建天然气管道站场周界的安防技术如激光对射、微波对射、振动电缆等均存在着误报率高、防爆区内安装复杂、阶梯段状围墙无法实现防范无死角等缺陷。

中国石油西气东输管道公司启动了振动光光纤周界入侵报警系统试点项目。

选取不同地区的5 座天然气站场进行了振动光纤技术测试。

结合典型天然气站场围栏的形式,对振动光缆在各种形式围栏上的安装工艺进行了论述,做到布防无死角,防范无漏洞。

试验数据表明:振动光纤、泄漏电缆技术比其他安防技术误报率低、安装便捷,适用于各种形式的围栏, 可实现无死角的防范;振动光纤周界入侵报警设备在世博会的运用使用周界报警设备振动光纤、泄漏电缆的重要场所如世博会运用周界报警设备的原因：2010上海世博会园区核心区域陆地边界总长约为12公里，为了有效防范来自陆地边界非法入侵造成的安全风险，需要构建集实时监控及报警为一体的世博园区陆地电子围栏系统。

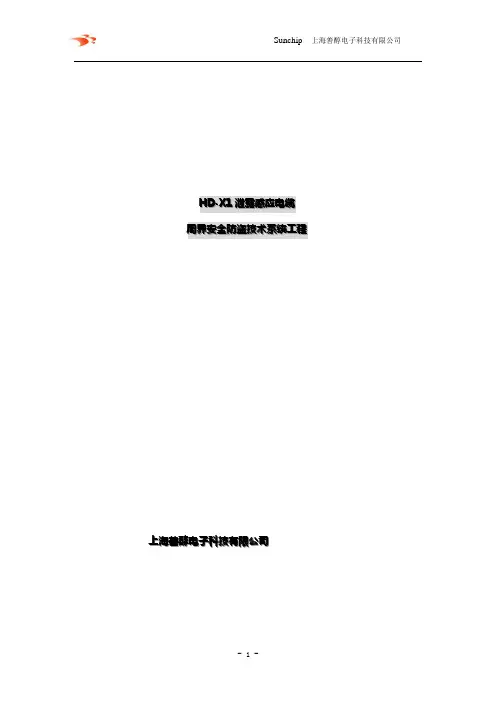

H H D D --X X 11泄泄露露感感应应电电缆缆 周周界界安安全全防防盗盗技技术术系系统统工工程程上上海海善善醇醇电电子子科科技技有有限限公公司司目 录1、 方案说明2、 设计依据3、 设计原则4、 系统构成及实现的功能5、 系统设备性能说明6、 设备器材配臵清单及报价防盗报警系统综述一一、、方方案案说说明明本设计方案是某--------周界安全技术防范系统方案， 方案使用HD-X1地埋式泄露电缆入侵探测系统和加拿大DSC 报警主机， 通过报警联动输出，与监控及其他系统构成全方位的周界安全报警系统。

二二、、设设计计依依据据《金属线槽配线安装工艺标准》（313-1998） 《钢管敷设工艺标准》（305-1998） 《安全防范工程程序要求》（GB-T75-94）《民用闭路监视电视系统工程技术规范》（GB50198-94） 《建筑电气安装分项工程施工工艺标准》（533-1996） 《有线电视系统工程技术规范》（GB50200-94） 《有线电视广播系统技术规范》（GY/T106-92） 《民用建筑电缆电视系统工程技术规范》（GBJ ）《建筑与建筑群综合布线工程系统设计规范》（GBT/T 50311-2000） 《智能建筑设计标准》（GB/T50314—2000）其它和工程有关的国家标准、法规、文件等 三三、、设设计计原原则则1）、充分考虑甲方的各种具体要求和实际应用的具体情况,用最简便合理的技术方案完成设计任务；2）、用的技术和设备应具备实用、先进、可靠、便于维护，便于升级的特点；3）、系统的软、硬件应具有模块化特性，具有很好的扩展性； 4）、系统应具有合理的性能价格比；5）、符合国家有关标准的规定。

四四、、系系统统构构成成及及实实现现的的功功能能根据对的实地勘察分析，确定本系统采用加拿大DSC 报警主机，和HD-X1地埋式泄露感应入侵探测器。

通过报警联动输出，与监控及其他系统构成全方位的安全防盗报警系统。

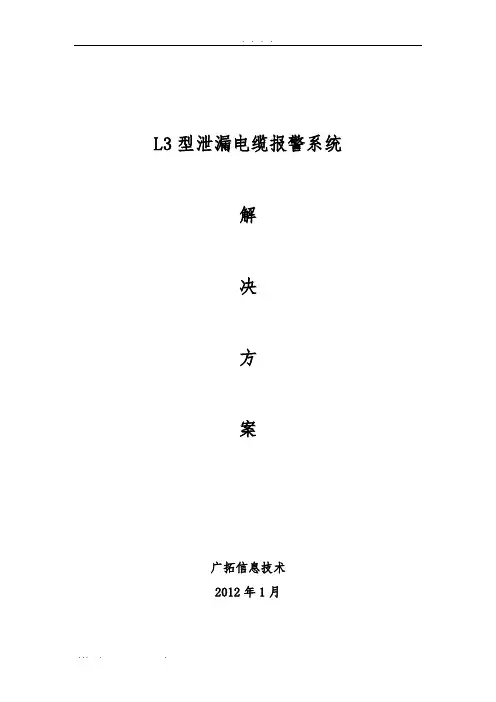

L3型泄漏电缆报警系统解决方案广拓信息技术2012年1月目录1、系统概述 (3)2、泄漏电缆入侵探测器工作原理 (3)3、泄漏电缆入侵探测器组成 (4)4、泄漏电缆入侵探测器设备性能指标 (6)5、泄漏电缆入侵探测器系统安装 (6)6、泄漏电缆入侵探测系统应用 (8)7、泄漏电缆入侵探测器调试说明 (11)8、与红外对射报警系统的比较 (12)9、技术支持与服务 (14)10、系统设备配置和预算 (14)11、泄漏电缆入侵探测器的公安部检验报告 (16)12、部分案例图片参考 (17)1、系统概述泄漏电缆入侵探测报警系统是一种隐蔽式的主动型入侵探测报警系统，它由防盗报警控制主机、泄漏电缆入侵探测器和泄漏电缆、以及其它报警设备等组成。

泄漏电缆埋在周界围墙或铁艺围栏的草坪下或泥土下，不会破坏周围环境，不影响围界美观，人在不知觉的情况下，就会被泄漏电缆探测器探测到，是一种高科技的周界报警产品。

它主要适用于银行、金库、住宅、监狱、仓库、博物馆、电站（包括核电站）、军事设施、军用基地、油田、文物保护单位和其他需要室外周边警戒防护的场所；在特殊要求的情况下，也可用作室区域防护报警。

系统中涉及到的关键部件是一套发射和接收并存，敷设在防护区域地表浅层下的入侵探测电缆，它起到了主动、有效、安全、立体防的入侵探测报警作用，此系统已通过公安部质量认证。

2、泄漏电缆探测器工作原理发射单元产生高频能量馈入发射泄漏电缆中，并在电缆中传输。

当能量沿泄漏电缆传送时，部分能量通过电缆的隙缝漏入空间，在被警戒空间围建立电磁场，其中一部分能量被安装在附近的接收泄漏电缆接收，形成收发能量直接耦合。

当入侵者进入两根电缆形成的感应区时，这部分电磁能量受到扰动，引起接收信号的变化，这个变化的信号经放大处理后被检测出来，触发泄漏电缆探测器(L3)，再传到系统报警主机。

再连接电脑加以显示出来，发出声音报警提醒值班人员及时处理警情。

并结合图像监控复合，达到防盗报警，并及时处理的效果。
