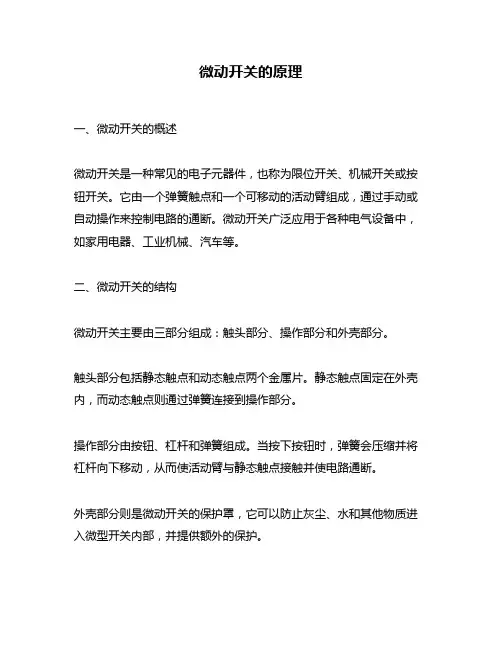

微动开关的原理一、微动开关的概述微动开关是一种常见的电子元器件，也称为限位开关、机械开关或按钮开关。

它由一个弹簧触点和一个可移动的活动臂组成，通过手动或自动操作来控制电路的通断。

微动开关广泛应用于各种电气设备中，如家用电器、工业机械、汽车等。

二、微动开关的结构微动开关主要由三部分组成：触头部分、操作部分和外壳部分。

触头部分包括静态触点和动态触点两个金属片。

静态触点固定在外壳内，而动态触点则通过弹簧连接到操作部分。

操作部分由按钮、杠杆和弹簧组成。

当按下按钮时，弹簧会压缩并将杠杆向下移动，从而使活动臂与静态触点接触并使电路通断。

外壳部分则是微动开关的保护罩，它可以防止灰尘、水和其他物质进入微型开关内部，并提供额外的保护。

三、微动开关的工作原理微型开关可以通过手工或自行操作来控制电路中的通断。

当微动开关处于关闭状态时，静态触点和动态触点之间会形成一个闭合电路，电流可以通过微动开关流动。

当微型开关处于打开状态时，静态触点和动态触点之间会断开电路，电流将被切断。

在实际应用中，微型开关通常被用作限位开关。

例如，在工业机械中，当机器的运行到达一定位置时，微动开关可以自动触发并停止机器的运行。

四、微动开关的应用由于其结构简单、易于安装和使用、可靠性高等特点，微型开关在各种电气设备中得到了广泛应用。

以下是一些常见的应用场景：1.家用电器：如洗衣机、烤箱、冰箱等。

2.工业机械：如卷板机、数控机床等。

3.汽车：如车门锁、汽车灯等。

4.医疗设备：如手术台、医疗仪器等。

五、小结微型开关是一种常见的电子元器件，它由三个部分组成：触头部分、操作部分和外壳部分。

通过手工或自行操作来控制电路中的通断。

由于其结构简单、易于安装和使用、可靠性高等特点，微动开关在各种电气设备中得到了广泛应用。

工作参数：*储仓温度：－20℃～＋60℃（0～140 oF）*最大工作压力：10Bar（150psi）*最小物料介电常数Σr：2.5*壳体工作温度: －20℃～＋60℃*储存温度: －20℃～＋85℃探头: *FTC131Z:杆式探头,Φ18mm,最长4m杆式探头最大侧向负载为30Nm壳体型号: *铝壳IP55*铝壳IP66*聚酯壳:IP66电缆塞: *IP55壳体:镍铜质标准Pg, NBR密封件,适用线径为7～10mm.*IP66壳体:聚酰胺材质防水型Pg, N—CR密封件,适用线径为5～12mm.电子插件: *端子连线最大截面为1.5mm2*测量频率:短于4m的探头约为750KHZ,对于长度超过4m的探头,切换至450KHZ.*初始容抗(可调):约400PF*开关延迟量:约0.5秒*高低位报警模式选择开关:旋式开关*开关状态指示.红色LED灯双线制交流*电源U～:21V….250V, 50/60HZ供电电子*瞬时外接负载(最长40ms):最大工作电流1.5A; 250V时最大功耗375V A;24V时, 插件EC20Z 最大功耗36V A.*最大压降:11V*连续外接负载:最大工作电流350Ma; 250V时最大功耗87V A;24V时最大功耗8.4V A*250V时最小负载电流:10Ma(2.5V A)*24V时最小负载电流:20mA(0.5V A)*空载电流(有效值):＜5mA三线制直流*电源U～:10V (55V)供电电子*允许波纹电压UPP:5V插件EC22Z *最大电流消耗:15mA及EC23Z *负载连接:集电极开路; PNP(EC22Z)或NPN(EC23Z)*最大开关电压:55V*连续外接负载:最大工作电流350MA*最大峰值冲击电流::1.2A,最长20US*最大负载并联容抗:500NF*抗短路及过载保护:响应阀值约550MA*晶体管开路状态下空载电流:＜100UA*具有抗反极性保护功能继电输出型*电源U~:20V~125V交/直流供电或U~:21V~250V,50/60HZ电子插件*最大电流消耗(均方根值):5MAEC24Z *最大峰值冲击电流:200MA,最长5MS*脉冲频率:约1.5S*输出:无源翻转触点器*触点器负载能力:U~最大为250V,I~最大为4AP~最大为1000V A(COSφ=1)或P~最大为350V A,COSφ＞=0.7U~最大为100V,I~最大为100W*工作寿命:最大接触负载下,至少可工作十万次*外加翻转延迟:最大1.5S测量系统整个系统是由下列部分组成:1NIVOCOMPACT FTI2电源3用户后接控制系统,开关,信号变送器(如过程控制系统,PLC,继电器,微型触点器,灯,喇叭等).工作原理探头于储仓的侧壁作为两个相对的电极组成一个电容器,而此电容器则被施以一个高频电场.基於放电回路的工作原理而获得具体物位值:当探头位于介电数εR为1的大气中时,放电时间常数τ=R.CA,其中R为电路的阻抗.而CA为探头与器壁所组成电容器的容抗.若具有较高介电常数的物料进入电场区域,则容抗值CA增大,时间常数τ亦随之增大.上述时间长数的变化量被读出,NIVOCOMPACT根据一定的开关工作模式被触发只要物料在探头与仓壁或仓顶之间不行成导通桥路,NIVOCOMPACT就具有很强的抗物料积垢能力.内置的最低/最高位报警模式选择功能保证NIVOCOMPACT所具有很高的操作安全性要求的应用场合以静态电流方式工作.高位报警模式:探头被浸没或电源出现故障时,电路断开.低位报警模式:当探头与被测物料脱离或电源出现故障时,电路断开.位于电子插件上的红色LED显示灯开关状态.应用范围FTC131Z主要用来对小型储仓中细粒散料进行限位探测.FTC331Z用来对大型储仓中细粒或粗粒散料进行限位探测.若储仓中盛放很大颗粒或磨损性很强的物料,NIVOCOMPACTFTC331Z只能用来实现高限位探测.探头之间距离为避免探头之间的相互干扰,不同探头之间应保证至少0.5M的间距位于相邻的由非导电材料组成的储仓中的探头之间亦应保证起码0.5M的距离利用气动式加料机对储仓加料时,探头之间距应更大一些,这样,即使探头晃动,亦能保证其相互间最小间距之要求.储仓加料加料物流应避免直接指向探头.室外安装作为附件供用户选用的全天候保护罩对铝壳结构的Nivocompact开关起到防过热及冷凝之作用.一般而言,大幅度的温度变化极易引起冷凝现象.电气连线(接线)各种不同电子插件的主要特性: 位于产品标牌上的定购代码中的最后一位数字代表位于Nivocompact FTC开关中电子插件的型号:1=电子插件EC20Z双线制交流供电21V (250V)电子开关,最大电流350mA2=电子插件EC22Z三线制直流供电10V (55V)晶体管电路,负载连接PNP,最大电流350mA3=电子插件EC23Z三线制直流供电10V (55V)晶体管电路,负载连接NPN,最大电流350mA4=电子插件EC24Z无源继电输出交流供电21V...250V或直流供电20V (125V)负载极限: 注意与Nivocompact所连负载的极限值超出负载极限会损害或彻底损坏电子插件线径: 工作电流很小,故只需要小线径的电缆建议使用线截面为0.5～1.5mm2的普通电缆接地,与大地等势:必须保证Nivocompact的良好接地性,使其工作可靠,免受外界干扰可将Nivocompact与接地的金属或钢筋型罐壁相连,或将它与大地等势体PE 相连.若在塑料质储仓中已设反极板,则必须在Nivocompact与此反极板之间用一根短线进行接地连接.建立一个等势面势(与大地等势,接地)须严格遵循所有防爆规定.当电子插件安装与Nivocompact中时,自动满足设计认可证书中(A7)1及2所有专门要求/指标.双线制交流供电电子插件EC20Z的连线: 正象所有开关一样,带电子插件EC20Z的物位开关Nivocompact必须与负载(如继电器,微触点器,灯泡等)串接与电源上.在没有任何中介负载情形下,将开关与电源直接相连(短路)会引起迅速而永久的电子插件损坏.负载可串接与电子插件端子1或2的认一端L1亦可与端子1或2的任一端相连.电源电压: 电子插件接线端子1与2之间的端电压值不得低于21V ,电源的端压要稍高于21V,以不偿负载引起的压降.负载开路: 值得注意的是,位报警状态下, Nivocompact的电子插件中的电子开关断路,但此时与之串接的负载并未真正与电源脱开.由于电子插件本身的工作电流要求,此时一个很小的”空载电流”依然流过负载.若负载正好是一只保持电流很小的继电器时,继电器有可能拒绝释放,此时应在继电器两端并接一个负载,如电位器,信号灯等.保险丝: 确保保险丝的功率因子与最大外接负载相匹配.此细径保险丝对电子插件EC20Z不起保护作用三线制直流供电的电子插件EC22Z(PNP)的连线负载受控与晶体管: 接与端子3的负载受控与一只晶体管,类属非接触控制,不会发生返跳现象.正常开关状态下,端子3电位为正物位报警或电源发生故障时,晶体管开路.抗短路保护: 位与端子1与3之间的负载电路具有抗过载及短路能力(脉冲过载保护).过载或短路时,晶体管开路.抗峰压保护: 与强感应仪表相连时,必须接入一只限压器.三线制直流供电的电子插件EC23Z(NPN)的连接负载受控子晶体管电路: 接与端子3的负载受控与一只晶体管,类属非接触控制,故不会发生返跳现象.正常开关状态下,端子3电位为负.物位报警或电源发生故障时,晶体管开路.抗短路保护: 位与端子2和3之间的负载电路具有抗过载及短路的能力(脉冲过载保护) 过载或短路情形下,晶体管开路.抗峰压保护; 与强感应仪表相连时,应接入一只限压器.交/直流供电的电子插件EC24Z的连线电源: 交流供电,L1或N任一端皆可与端子1相连直流供电,L+或L-任一端皆可与端子1相连.服务于负载的继电触点器: 通过一只无源继电触点器(翻转触点器)实现负载的连接,物位报警或电源发生故障时,继电触点器触发,使端子3与4之间短路.抗峰压及短路保护: 在强感应仪表上接入一只火花压制器,用来保护继电触点器.发生短路现象时,细径保险丝F2(功率因子取决于负载大小)可对继电触点器起到保护作用.标定工具准备*齿宽3MM的螺丝刀*齿宽5MM的螺丝刀旋式开关及其他标定过程中所涉调节元件均位于壳体中电子插件上.紧挨标定元件的是电源输入端子,其上电压最大可达250V只允许使用除齿部之外全绝缘的螺丝刀,否则在进行标定之前,必须在电源输入端子上贴上绝缘胶带.容抗标定进行容抗标定时,储仓必须空仓或物位低於探头起码200MM●接通电源●按图23至25的次序进行标定●标定过程中避免水气进入壳体当探头表面被非导电,低介电常数的=固体散料覆盖时,只有当纵向安装探头的一段或横向安装的全部被物料浸没时,NIVOCOMPACT开关才会被触发探头的被覆盖程度取决于於标定工程.反向旋转微标元件,可使NIVOCOMPACT的反应稍许迟钝一些.限位报警模式利用旋式开关,用户可根据实际需要选择合适的限位报警模式*高位报警模式: 探头被物料浸没或电源发生故障时,电流回路开路*低位报警模式:探头裸露於大气中或电源发生故障时,电源回路开路. 功能测试探头裸露於大气中时,用一只带有绝缘柄的螺丝刀接触电子插件的中央紧固螺母,模拟固体散料浸没探头的情形.此时,LED灯的显示状态翻转上述过程仅可用来对仪表的功能控制性能进行测试只有通过现场加料或空仓作业才能真正检查仪表的限位探测功能是否正常.试验过程中物位应:_与侧向安装杆式探头的安装点等高_与纵向安装杆式探头杆端点位置等高_与缆式探头的重锤位置等高!故障排除出现故障时,首先应检查确认*NIVOCOMPACT连接正常*与储仓或反极板接地良好*电源供电正常*所有相连仪表工作正常*使用EC20Z插件时,对相连仪表的最小负载;量要求得到满足*限位报警模式选择正确*标定正确.。

限位开关的作用限位开关（Limit Switch）是一种常见的控制设备，其作用是在某些特定位置或特定动作发生时，向控制系统发出信号，以触发相应的控制动作或保护设备。

本文将介绍限位开关的作用及其在工业领域中的应用。

首先，限位开关的作用是确定物体的位置。

它能够监测物体的运动状态，当物体到达或离开设定的位置时，限位开关将发出信号，通知控制系统相关信息。

例如，当机械装置中的电动机运动将物体抬起一个特定高度时，通过限位开关的信号，控制系统可以及时停止电动机的运转，以避免物体过高或过低。

其次，限位开关的作用是保护设备。

当设备出现异常情况或超负荷时，限位开关能够及时发出信号，触发相应的保护动作，以防止设备受损或发生事故。

例如，在起重机运输物体时，限位开关可以监测重物抬升高度，当物体达到预定高度时，限位开关将切断电源，确保不会超负荷运输。

限位开关在工业领域有广泛的应用。

首先，在自动化生产线中，限位开关可以监测产品的位置、姿态和运动状态，以便控制系统及时调整生产流程。

例如，在汽车装配过程中，限位开关可以检测零件的位置和装配状态，以确保正确地完成装配工作。

其次，在输送设备中，限位开关可以监测货物的位置和流动情况，以便控制系统及时启动或停止输送设备。

例如，在煤矿的煤炭输送线上，限位开关可以检测煤炭的位置和流量，以确保输送过程的稳定和安全。

此外，在机器人系统中，限位开关扮演着重要的角色。

它可以检测机器人的末端执行器的位置和姿态，并确保机器人在操作过程中不会超出设定的工作范围，从而保护设备和工件的安全。

总结而言，限位开关作为一种控制设备，具有确定物体位置和保护设备的作用。

在工业领域中，限位开关广泛应用于自动化生产线、输送设备和机器人系统等领域，帮助控制系统实时监测和控制设备运动状态，以保证生产过程的稳定和安全。

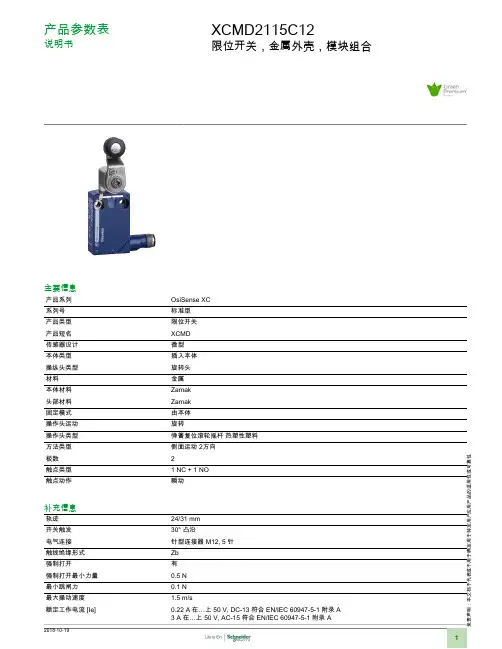

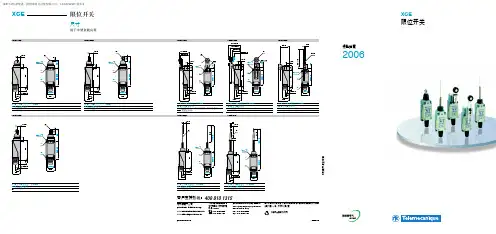

免责声明：本文档不代表或不用于确定用于特定用户应用产品的适用性或可靠性产品参数表说明书XCMD2115C12限位开关，金属外壳，模块组合主要信息产品系列OsiSense XC 系列号标准型产品类型限位开关产品短名XCMD 传感器设计微型本体类型插入本体操纵头类型旋转头材料金属本体材料Zamak 头部材料Zamak 固定模式由本体操作头运动旋转操作头类型弹簧复位滚轮摇杆 热塑性塑料方法类型侧面运动 2方向极数2触点类型 1 NC + 1 NO 触点动作瞬动补充信息轨迹24/31 mm 开关触发30° 凸沿电气连接针型连接器 M12, 5 针触线绝缘形式Zb 强制打开有强制打开最小力量0.5 N 最小跳闸力0.1 N 最大操动速度 1.5 m/s额定工作电流 [Ie]0.22 A 在…上 50 V, DC-13 符合 EN/IEC 60947-5-1 附录 A 3 A 在…上 50 V, AC-15 符合 EN/IEC 60947-5-1 附录 A约定封闭发热电流 [Ithe] 4 A额定绝缘电压 [Ui]60 V 污染等级 3 符合 IEC 60947-5-1接线端子间的阻抗<= 25 MΩ 符合 IEC 60255-7 安全等级3额定冲击耐受电压 [Uimp]0.8 kV 符合 IEC 606640.8 kV 符合 IEC 60947-1短路保护 4 A 由 gG 熔断器 熔断器电气寿命5000000 次, DC-13, 24 V, 3 W, 工作额定值: <= 60 次/分钟, 负载系数: 0.5 符合 IEC 60947-5-1 附录 C5000000 次, DC-13, 48 V, 2 W, 工作额定值: <= 60 次/分钟, 负载系数: 0.5 符合 IEC 60947-5-1 附录 C 机械寿命10000000 次宽度30 mm高度50 mm深度16 mm产品重量0.125 kg环境抗冲击25 gn (持续时间 = 18 ms) 符合 IEC 60068-2-27抗振动 5 gn (f = 10...500 Hz) 符合 IEC 60068-2-6IP 保护等级IP68 符合 IEC 60529IP66 符合 IEC 60529IP67 符合 IEC 60529IK 保护等级IK06 符合 EN 50102电击保护级别级别 I 符合 IEC 61140级别 I 符合 NF C 20-030运行温度-25...70 °C贮存环境温度-40...70 °C保护处理TC产品认证CCCCSAUL符合标准EN/IEC 60204-1EN/IEC 60947-5-1UL 508CSA C22.2 No 14可持续性产品类型绿色产品认证标志 产品RoHS法规（日期代码：YYWW）符合 - 自从 2010年第2周 - Schneider Electric declaration of conformitySchneider Electric declaration of conformityREACh法规有毒有害物质含量均在REACH规定的范围之内有毒有害物质含量均在REACH规定的范围之内环保符合性提供支持回收利用指南无需专门的回收处理合同保修阶段18 个月尺寸图尺寸(1) 2 个 Ø 4.2 毫米固定孔，沉埋尺寸 Ø 8 毫米 × 4 毫米深。

限位开关工作原理
限位开关是一种常用的工业控制元件，它在自动化生产中起着非常重要的作用。

那么，限位开关是如何工作的呢？接下来，我们将详细介绍限位开关的工作原理。

首先，限位开关是一种可以在机械运动中检测物体位置的装置。

它通常由开关
本体和活动臂组成。

当被测物体到达或超过设定的位置时，活动臂会受到外力作用，从而触发开关动作。

这样，就可以实现对被测物体位置的准确定位和控制。

其次，限位开关的工作原理基于机械接触或非接触的方式。

机械接触方式是指
通过物体的实际接触来触发开关动作，而非接触方式则是通过物体的靠近或远离来触发开关动作。

这两种方式都可以实现对被测物体位置的检测和控制，具有一定的灵活性和适用性。

此外，限位开关的工作原理还涉及到信号的输出和控制。

当开关动作时，会产
生相应的信号输出，用于控制相关的设备或系统。

这样，就可以实现对被测物体位置的实时监测和反馈，从而保证生产过程的稳定和可靠。

在实际应用中，限位开关可以与其他控制元件配合使用，实现复杂的自动化控
制功能。

比如，在机床加工中，限位开关可以用于控制工件的定位和停止，保证加工精度和安全性；在输送系统中，限位开关可以用于监测物料的位置和运动状态，实现自动化的物料处理和分拣。

总的来说，限位开关作为一种重要的工业控制元件，其工作原理主要包括物体
位置的检测和控制、信号的输出和控制，以及与其他控制元件的配合使用。

通过对限位开关工作原理的深入理解，可以更好地应用于自动化生产中，提高生产效率和产品质量。

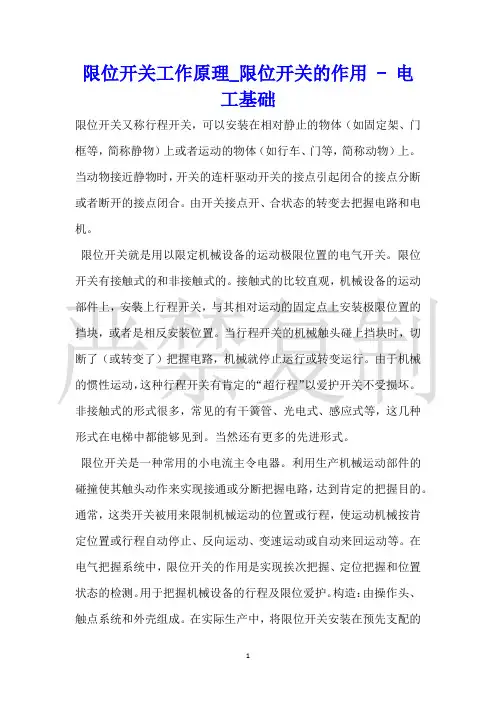

限位开关工作原理_限位开关的作用 - 电工基础限位开关又称行程开关，可以安装在相对静止的物体（如固定架、门框等，简称静物）上或者运动的物体（如行车、门等，简称动物）上。

当动物接近静物时，开关的连杆驱动开关的接点引起闭合的接点分断或者断开的接点闭合。

由开关接点开、合状态的转变去把握电路和电机。

限位开关就是用以限定机械设备的运动极限位置的电气开关。

限位开关有接触式的和非接触式的。

接触式的比较直观，机械设备的运动部件上，安装上行程开关，与其相对运动的固定点上安装极限位置的挡块，或者是相反安装位置。

当行程开关的机械触头碰上挡块时，切断了（或转变了）把握电路，机械就停止运行或转变运行。

由于机械的惯性运动，这种行程开关有肯定的“超行程”以爱护开关不受损坏。

非接触式的形式很多，常见的有干簧管、光电式、感应式等，这几种形式在电梯中都能够见到。

当然还有更多的先进形式。

限位开关是一种常用的小电流主令电器。

利用生产机械运动部件的碰撞使其触头动作来实现接通或分断把握电路，达到肯定的把握目的。

通常，这类开关被用来限制机械运动的位置或行程，使运动机械按肯定位置或行程自动停止、反向运动、变速运动或自动来回运动等。

在电气把握系统中，限位开关的作用是实现挨次把握、定位把握和位置状态的检测。

用于把握机械设备的行程及限位爱护。

构造：由操作头、触点系统和外壳组成。

在实际生产中，将限位开关安装在预先支配的位置，当装于生产机械运动部件上的模块撞击行程开关时，限位开关的触点动作，实现电路的切换。

因此，行程开关是一种依据运动部件的行程位置而切换电路的电器，它的作用原理与按钮类似。

限位开关广泛用于各类机床和起重机械，用以把握其行程、进行终端限位爱护。

在电梯的把握电路中，还利用行程开关来把握开关轿门的速度、自动开关门的限位，轿厢的上、下限位爱护。

限位开关可以安装在相对静止的物体（如固定架、门框等，简称静物）上或者运动的物体（如行车、门等，简称动物）上。

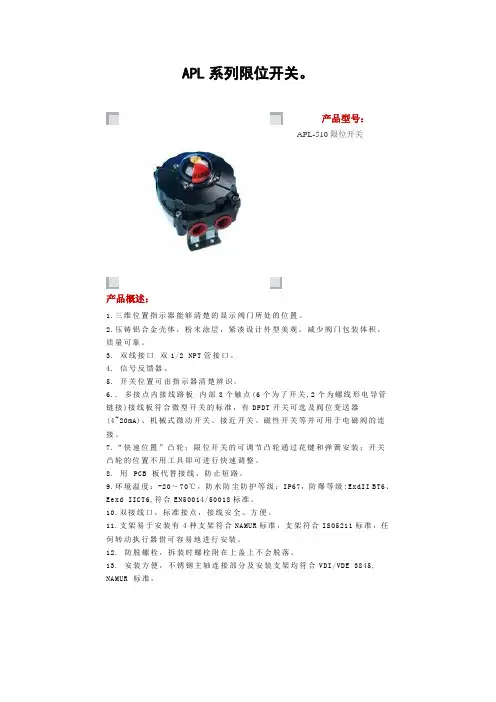

APL系列限位开关。

产品型号：APL-510限位开关产品概述：1.三维位置指示器能够清楚的显示阀门所处的位置。

2.压铸铝合金壳体，粉末涂层，紧凑设计外型美观，减少阀门包装体积，质量可靠。

3. 双线接口双1/2 NPT管接口。

4. 信号反馈器。

5. 开关位置可由指示器清楚辨识。

6.. 多接点内接线路板内部8个触点(6个为了开关,2个为螺线形电导管链接)接线板符合微型开关的标准，有DPDT开关可选及阀位变送器(4~20mA)、机械式微动开关、接近开关、磁性开关等并可用于电磁阀的连接。

7.“快速位置”凸轮；限位开关的可调节凸轮通过花键和弹簧安装；开关凸轮的位置不用工具即可进行快速调整。

8. 用PCB 板代替接线，防止短路。

9.环境温度：-20～70℃，防水防尘防护等级：IP67，防爆等级:ExdII BT6、Eexd IICT6,符合EN50014/50018标准。

10.双接线口，标准接点，接线安全、方便。

11.支架易于安装有4种支架符合NAMUR标准，支架符合ISO5211标准，任何转动执行器借可容易地进行安装。

12. 防脱螺栓，拆装时螺栓附在上盖上不会脱落。

13. 安装方便，不锈钢主轴连接部分及安装支架均符合VDI/VDE 3845, NAMUR 标准。

产品型号：APL系列限位开关产品概述：一．概述APL-410防爆阀门限位开关箱是自控系统中检测阀门状态的一种现场仪表，用以将阀门的开启或关闭位置以开关量（触点）的信号输出，被程控器接受或计算机寻访采样，确认后执行下一程序。

该产品也可作为自系统中重要阀门联锁保护及远程报警指示之用。

防护等级：EXdⅡBT6（隔爆型）Ip67触点容量：6A/24VDC （直流），10A/220VAC（交流）微动开关：机械式，感应式，接近式环境温度：-35℃～+70℃接线端口：2-G1/2″位置指示：开—黄，关—红注意事项※必须断电后开盖。

※隔爆型引入电缆护套外径Φ7～8mm，拧紧压紧螺母，使密封圈内径抱紧电缆的护套。

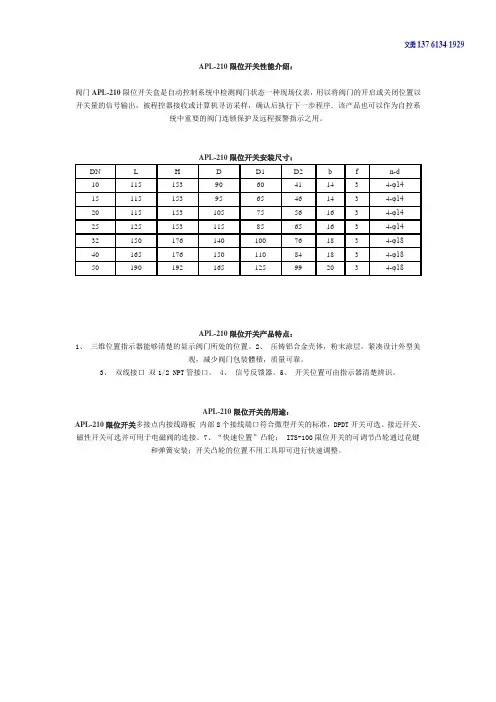

APL-210限位开关性能介绍：
阀门APL-210限位开关盒是自动控制系统中检测阀门状态一种现场仪表，用以将阀门的开启或关闭位置以开关量的信号输出，被程控器接收或计算机寻访采样，确认后执行下一步程序．该产品也可以作为自控系
统中重要的阀门连锁保护及远程报警指示之用。

APL-210限位开关安装尺寸：
DN L H D D1 D2 b f n-d
10 115 153 90 60 41 14 3 4-φ14
15 115 153 95 65 46 14 3 4-φ14
20 115 153 105 75 56 16 3 4-φ14
25 125 153 115 85 65 16 3 4-φ14
32 150 176 140 100 76 18 3 4-φ18
40 165 176 150 110 84 18 3 4-φ18
50 190 192 165 125 99 20 3 4-φ18
APL-210限位开关产品特点：
1、三维位置指示器能够清楚的显示阀门所处的位置。

2、压铸铝合金壳体，粉末涂层，紧凑设计外型美
观，减少阀门包装體積，质量可靠。

3、双线接口双1/2 NPT管接口。

4、信号反馈器。

5、开关位置可由指示器清楚辨识。

APL-210限位开关的用途：
APL-210限位开关多接点内接线路板内部8个接线端口符合微型开关的标准，DPDT开关可选、接近开关、磁性开关可选并可用于电磁阀的连接。

7、“快速位置”凸轮； ITS-100限位开关的可调节凸轮通过花键和弹簧安装；开关凸轮的位置不用工具即可进行快速调整。

限位开关主要参数
限位开关是一种用于检测物体位置的开关装置，通常用于机
械设备中，以确保设备在规定的运动范围内运行。

下面是限位
开关的主要参数：
1.动作方式：限位开关可以分为接触式和非接触式两种动作
方式。

接触式限位开关通过物体接触开关触点而触发信号，而
非接触式限位开关则通过物体的磁性、电磁感应或光电原理来
触发信号。

2.动作电压：限位开关的工作电压范围是其能够正常工作的
电压范围。

通常以直流电压或交流电压来表示，如12VDC或220VAC。

3.动作电流：限位开关的最大工作电流，超过该电流会导致
限位开关损坏或无法正常工作。

4.接触形式：限位开关的触点可以分为常开触点和常闭触点
两种形式。

常开触点在未被触发时接通，被触发后断开；常闭
触点在未被触发时断开，被触发后接通。

5.动作速度：限位开关的动作速度是指开关触点在被触发后
的响应时间，通常以毫秒为单位。

6.防护等级：限位开关通常有不同的防护等级，用以表示其
对尘埃、水和固体物质的防护能力。

常见的防护等级包括IP65、IP67等。

7.连接方式：限位开关的连接方式可以是螺纹连接、插头连接或焊接连接等。

不同的连接方式适用于不同的安装需求。

8.使用环境：限位开关适用的环境条件，包括温度范围、湿度范围、工作压力范围等。

这些条件影响着限位开关的可靠性和寿命。

以上是限位开关的主要参数，通过了解这些参数，可以选择适合自己需求的限位开关产品。

限位开关原理限位开关是一种常见的电子元件，它在许多电气控制系统中起着重要的作用。

本文将介绍限位开关的原理及其在不同领域中的应用。

一、限位开关的原理限位开关是一种机械式开关，它通过机械装置来感知和控制物体的位置。

其工作原理基于物体接触限位开关时，开关内部的机械装置会被触发，从而改变开关的电气状态。

限位开关通常由触头、摆杆、弹簧和外壳等部件组成。

当物体接触触头时，摆杆会受到压力而发生位移，通过弹簧的力量，摆杆会恢复到初始位置。

这个位移过程将会改变触头的状态，从而改变开关的电气输出。

限位开关一般具有两个状态：常开和常闭。

当物体接触到触头时，常开开关会关闭，常闭开关会打开。

限位开关可以通过连接到电路中的其他设备来控制电气信号的传输，从而实现对物体位置的感知和控制。

二、限位开关的应用领域1. 工业自动化限位开关被广泛应用于工业自动化领域。

在生产线上，限位开关可以检测和控制机械装置的位置，以确保其正常运行。

例如，当机械臂抓取到物体时，限位开关可以感知到物体位置并停止机械臂的运动，以避免损坏物体或机械装置。

2. 电梯系统在电梯系统中，限位开关用于检测电梯的位置。

当电梯到达楼层时，限位开关可以感知到电梯的位置，并触发相应的动作，如开门或关门。

这能确保乘客安全进出电梯。

3. 机器人技术在机器人技术领域，限位开关被用于检测和控制机器人臂的位置。

通过安装在机器人臂上的限位开关，可以确保机器人在进行高精度操作时不会超出预定的工作范围，从而保证操作的准确性和安全性。

4. 家用电器限位开关在家用电器中也有广泛应用。

例如，洗衣机中的开盖限位开关可以检测洗衣机盖的状态，当盖子打开时，限位开关可以停止洗衣机的运行，以保护用户的安全。

5. 交通信号灯交通信号灯是城市交通管理中不可或缺的一部分。

限位开关被用于控制信号灯的位置，以确保信号灯在正确的位置显示正确的信号，维护交通秩序和安全。

总结：限位开关通过机械装置感知和控制物体的位置，具有广泛的应用领域。

限位开关特点和使用场合
限位开关是一种常用的机械式开关元件，通常用于监测运动物体的位置、速度和方向等参数。

限位开关具有以下特点：
1.机械式开关：限位开关基于机械接触原理，通过机械碰撞来实现开关量的变化。

相比于电子式开关，限位开关更加可靠，适用于较为恶劣的工业环境。

2.结构紧凑：限位开关结构简单，体积小巧，方便安装和维护。

一些限位开关还具有可调节的操作角度和行程，可以满足不同的应用需求。

3.多种联系方式：限位开关可以采用不同的联结方式，如平移式、旋转式、滑动式等。

这些联系方式可以适应不同的工作场合和运动方式。

4.灵敏度高：限位开关可以实现微小运动的检测，具有较高的灵敏度和精度。

同时，限位开关的操作速度也很快，可以实现实时控制。

5.防爆、防水、防尘：限位开关有一些型号具有防爆、防水、防尘等特殊功能，可以适应一些特殊的使用场合。

限位开关适用于很多行业和领域，比如机械制造、自动化设备、矿山、建筑、交通运输等。

在这些领域，限位开关可以用于监测、控制和保护各种运动装置，如机器人、工作台、输送带、升降机、汽车等。

限位开关在工业自动化、机械制造和交通运输等行业中有着广泛的应用前景。

- 1 -。

限位开关原理限位开关原理是一种常用的控制元件，用于检测或控制机械设备的位置。

它通过机械或电子方式实现，能够在特定位置上产生开关信号，从而实现对设备运动的精确控制。

本文将从限位开关的原理、工作方式和应用场景等方面进行详细介绍。

一、限位开关的原理限位开关的原理基于其内部的机械结构或电子传感器。

机械限位开关通常由一个弹簧和一个触点组成，当受力使得弹簧变形时，触点间的接触状态发生改变，从而产生开关信号。

电子限位开关则通过电子传感器来实现，当受到外部物体的触碰或接近时，传感器会感应到物体的存在并输出开关信号。

二、限位开关的工作方式限位开关通常分为常开型和常闭型两种工作方式。

常开型限位开关在未触发时，触点处于断开状态，当达到限位位置时，触点闭合，产生开关信号。

常闭型限位开关则相反，在未触发时，触点处于闭合状态，当达到限位位置时，触点断开，产生开关信号。

三、限位开关的应用场景1. 机械设备的位置控制：限位开关可以用于控制机械装置的起停、位置判断和行程控制等。

例如，工业生产线上的传送带系统，通过限位开关来控制物料的运输和停止位置，确保生产过程的准确性和稳定性。

2. 安全保护：限位开关广泛应用于各类机械设备的安全保护系统中。

例如，电梯中的上下限位开关能够检测电梯的位置，确保电梯在到达楼层时准确停止，避免事故发生。

3. 机器人控制：限位开关在机器人领域也有着重要的应用。

通过设置不同位置的限位开关，可以对机器人的运动范围进行限制，避免机器人超出工作区域或碰撞到障碍物。

4. 汽车行驶控制：汽车中的限位开关可以用于控制车窗的开启和关闭，车门的开闭等操作。

当车窗到达上下限位时，限位开关会发出信号，使得车窗停止运动，确保安全和舒适性。

四、限位开关的优势和发展趋势1. 精确控制：限位开关能够实现对机械设备位置的精确控制，提高设备运行的准确性和可靠性。

2. 安全保护：限位开关在各类机械设备中的应用，能够有效保护人员和设备的安全。

限位开关工作原理
限位开关是一种常用的电气元件，用于测量或控制一个机械装置的位置或运动范围。

它的工作原理可以简单描述为以下几个步骤：
1. 电路连接：限位开关通常由一个或多个固定触点和一个可移动的杠杆或滑块组成。

当机械装置接近或触碰到限位开关时，可移动部分会施加力或压力在固定触点上，从而改变电路连接状态。

2. 前行动作：在机械装置前进过程中，当触碰到限位开关时，可移动部分会受到压力并发生位移。

位移过程中，固定触点与可移动部分之间的接触发生开断动作，中断电路连接。

3. 反馈信号：当电路连接被中断时，限位开关会发送一个信号。

这个信号可以通过与其他电气元件（如继电器或控制器）连接，以实现对机械装置的运动控制或位置检测。

4. 回程复位：当机械装置脱离限位开关并恢复到安全范围内时，可移动部分不再施加压力在固定触点上，电路恢复连接。

这个过程可以通过机械复位装置或其他机构实现。

总的来说，限位开关的工作原理是通过改变电路连接状态来检测和控制机械装置的位置或运动范围。

它在自动化控制系统中有着广泛的应用，可以提供安全保护和精确的位置检测功能。

限位开关的工作原理及应用一、引言在机械领域中，限位开关是一种常见的控制元件，作为机械设备的重要部分被广泛应用于自动化控制系统。

限位开关可以用来检测机器件的末端位置，通常用于限制运动部件的行程，以避免机器损坏或操作中的危险情况。

本文将介绍限位开关的工作原理和应用。

二、限位开关的工作原理限位开关是一种机械式开关，由一个继电器和一个操作杆组成。

当操作杆接触到杆前的物体时，继电器就会启动，开启或关闭电路。

其基本工作原理如下：1.操作杆: 操作杆是限位开关中最重要的组成部分之一。

它的作用是根据机器运动部件的位置来触发或关闭继电器。

当机器运动部件接触到操作杆时，杆收缩并触发继电器。

操作杆的设计因应用而异，如旋转式和平移式操作杆。

2.继电器: 继电器是限位开关的另一个重要部分，用于控制电路的开关。

继电器由两个或更多的电极组成，当操作杆触发时，电极将关闭或打开电路。

当电路开关时，就可以触发其他动作，如停止机器。

3.保护: 限位开关的另一个重要功能是为机器提供保护机制。

例如，如果机器部件因运动冲击而损坏，则可以利用限位开关来停止运动并避免进一步损坏。

这对于防止意外损坏和提高机器的寿命非常重要。

三、限位开关的应用限位开关通常用于以下情况:1.机器控制: 机器限制运动部件的行程是限位开关最常见的应用之一。

通过使用限位开关，机器可以在运动过程中自动停止，从而保护机器和操作员。

2.安全应用: 限位开关可以用于检测机器的安全状态。

例如，如果操作员在机器最终位置时离开了机器，限位开关将自动停止机器。

3.自动化: 限位开关可以用于控制机器的自动化运动。

例如，当机器的运动达到最终位置时，可以使用限位开关来触发机器的自动化运动。

4.位置检测: 限制开关还可以用于检测机器的位置。

例如，在机器运动到指定位置时，可以使用限位开关来检测位置。

四、总结限制开关是机械自动化控制系统中的重要组成部分，其基本原理是通过操作杆和继电器实现电路控制。

限位开关原理
限位开关原理是基于机械力学原理设计而成的一种开关装置，用于在机械设备中控制运动位置的限制。

其工作原理主要是通过限制机械设备的运动范围，确保运动装置在规定的工作空间内进行运动，以避免超出安全范围引发事故。

限位开关通常由一个触头和一个活动臂组成。

活动臂会在机械设备的运动过程中受到力的作用而改变位置，进而触动或解除触头与其接触，从而起到检测和控制的作用。

在机械设备运动到规定位置时，活动臂会受到外力的推动，致使它与触头接触，使触头闭合，从而发出一个信号。

这个信号可以被其他电子元器件感知并启动相应的动作或停止机械设备的运动，以实现限制位置的目的。

同时，当机械设备超出规定位置时，活动臂会被推动到一个特定的位置，使触头与其分离，触头断开，从而发出另一个信号。

这个信号同样可以被其他元器件感知，并采取相应的措施，例如停止机械设备的运动或发出警示信号，以避免进一步的危险。

限位开关广泛应用于机械制造行业，如自动化生产线、数控工具机、物流输送线等设备中。

其主要作用是确保设备的安全运行和工作精度，防止设备因超度运动而受损或引发事故。

MICRO SWITCH Global Miniature Limit SwitchesGLC | GLD | GLE SeriesDESCRIPTIONHoneywell MICRO SWITCH GLS miniature limit switch family offers a wide range of products for global solutions. Thesedurable and reliable limit switches are suitable for many industrial applications, agriculture equipment, transportation equipment, and other applications requiring an environmentally sealed (IP and NEMA) switch.The compact housings are often ideal for equipment where space is at a premium. The extensive product range is available in three different housing types; metal housing, plastic housing or a three conduit metal housing which are mounting compatible to EN50047. A wide range of actuators, contact blocks, and conduit/connectivity options enhance the product offering.In today’s demanding age of logic-level controls,electromechanical switches are frequently used to interface with PLCs and other logic level devices. GLS limit switches offer an option for gold-plated contacts for the standard switch. This option promotes the switch reliability for logic-level applications.VALUE TO CUSTOMERS• Meets EN50047 mounting standards and EN/IEC electrical standards for world-wide use• Large existing install base and channel allows for quick delivery worldwide• Wide range of actuators and circuitry options in same footprint• Certified for global use with CCC 1, CSA, CE, and UL acceptanceDIFFERENTIATION• Modular design of limit switch (heads/actuators, bodies, and contact blocks) allows for rapid customization and delivery • Removable contact block for wiring ease• Galvanically isolated contacts for controlling two separate circuitsFEATURES• Designed to EN50047 standard• Metal housing or double-insulated plastic housing for indoor and outdoor applications• Wide range of actuator heads and levers• Heads can be positioned at 90° increments for designflexibility. Side rotary actuator heads can be factory set for CW, CCW, or CW and CCW actuation• Certified for global applications: CE, UL, CSA, CCC 1• Conforms to CE, EN50047, IEC/EN 60947-5-1; CSA C22.2 #14;UL 508; CCC 1 GB14048.5, EN45545-2 (GLC/GLE)• Sealed to IP66 and NEMA/UL 1, 4, 12, and 13• -40 °C [-40 °F] standard construction for side rotary and plunger actuated switches suitable for many severe outdoor environments• Dual bearing design on side rotary actuators reduces side loading and enhances mechanical life• Variety of NC and NO double-break snap-action or slow-action contact options• Silver contacts for power switching or gold-plated contacts for low energy loads•the normally closed contact. Each contact throw is electrically isolated to accept different voltages (Form Zb contacts).Double pole double throw (2NC/2NO) contact option require same polarity for each pole. (Form Za for each pole)• Contact blocks are available as snap action or slow action • Mechanical life up to 10 million operationsPOTENTIAL APPLICATIONS• Passenger elevators • Commerical appliances • Escalators/moving stairs • Scissor/platform lifts • Material handling• Machine tool equipment •Off-road equipmentPORTFOLIOThe GLC Series, GLD Series, and GLE Series are a segment of Honeywell’s global limit switch offering. The global limit switch products also include the GLA Series, the GLL Series, the NGC Series, and SZL-VL series. In addition to the global limit switch series, Honeywell provides a comprehensive line of medium duty industrial limit switches (CE Series, E6/V6 Series, LS Series) and heavy-duty HDLS Series (Heavy Duty Limit Switch).1CCC certification is not available on the GL Series Switches sold within Europe, Middle East, and Africa. Option for CCC certification in these regions is available upon request.Sensing and Internet of Things107147Issue 181CCC certification is not available on the GL Series Switches sold within Europe, Middle East, and Africa. Option for CCC certification in these regions is available upon request.Table 2. Electrical RatingIEC 60947-5-1 (EN60947-5-1) AC 15, A300; DC 13, Q300Silver Contacts Gold Contactsac dcA300UeAC15IeVA Q300UeDC13IeVA 1 V 10 m A min.50 V 100 mAmax.Volts Amps Make Break Volts Amps Make Break120672007201250.556969240372007202500.2769692 Sensing and Internet of Things 3Figure 1. Product NomenclatureGLSwitch TypeA1AHead/ActuatorBodyCPlease contact your Honeywell provider/representative for assistance.ConduitAGLS Series Global Limit SwitchL01Basic SwitchModification CodesFor Actuator types beginning with A**For Type A modification codes,more than one code may be permissible. For example,GLCA01A1B-13 is a side rotary,lever-actuated switch,GLCA01A1B, adjusted for clock-wise actuation only. The operating shaft is to the right side of the switch when viewing the switch from the front (label side).MICRO SWITCH™ GLC SERIES ORDER GUIDE/RECOMMENDED LISTINGS For listings not shown, contact your Honeywell representative.1Contact closedTable 4. Side Rotary, Metal Roller14 1Contact closed n; Contact open o. *Positive opening occurs.Table 7. Side Rotary Adjustable, Metal Rod, A4J (140 mm rod) and A4L (200 mm rod)1Contact closed n; Contact open o. *Positive opening occurs.Table 8. Side Rotary Offset Lever, Metal RollerSensing and Internet of Things 51Contact closed n; Contact open o. *Positive opening occurs.1Contact closed n; Contact open o. *Positive opening occurs. Table 10. Top Pin Plunger16 1Contact closed n; Contact open o. *Positive opening occurs. NOTE: Bar chart measurements are in millimeters.1Contact closedTable 13. Coil Spring Wobble, 130 mm11Contact closedSensing and Internet of Things 71Contact closedn; Contact open o.Figure 1. GLC Side Rotary • A1, A1A, A1B, and A1YFigure 2. GLC Side Rotary • A2, A2A, A2B, and A2Y Figure 5. GLC Side Rotary • A9A7,2 mm [0.28 in]for 0.5-14 NPTconduit threads.7,2 mm [0.28 in] for 0.5-14 NPT conduit threads.7,2 mm [0.28 in] for0.5-14 NPT conduitthreads.Figure 10. GLC Wobble • K8A/K8B7,2 mm [0.28 in] for0.5-14 NPT conduitthreads.Sensing and Internet of Things 9MICRO SWITCH™ GLD SERIES ORDER GUIDE/RECOMMENDED LISTINGS For listings not shown, contact your Honeywell representative.1Contact closed n; Contact open o. *Positive opening occurs.1Contact closed n; Contact open o. *Positive opening occurs.10 1Contact closed n; Contact open o. *Positive opening occurs. **No roller Table 19. Side Rotary Adjustable, Metal Roller1Contact closed n; Contact open o. *Positive opening occurs.1Contact closed n; Contact open o. *Positive opening occurs. Table 21. Side Rotary Offset Lever, Metal Roller1Contact closed n; Contact open o. *Positive opening occurs. Table 22. Side Rotary Conveyor Lever, Ceramic Roller1Contact closed n; Contact open o. *Positive opening occurs.1Contact closed n; Contact open o. *Positive opening occurs.Table 24. Side Rotary Adjustable, 50 mm Rubber Roller1Contact closed n; Contact open o. *Positive opening occurs. Table 25. Top Pin Plunger1Contact closed n; Contact open o. *Positive opening occurs. NOTE: Bar chart measurements are in millimeters.1Contact closed nTable 27. Top Roller Lever11Contact closed n; Contact open o.Figure 13. GLD Side Rotary • A2, A2A, A2B, and A2YFigure 14. GLD Side Rotary Rod • A4J (140 mm) & A4L (200 mm)0.5-14 NPT conduitthreads.0.5-14 NPT conduitthreads.7,2 mm [0.28 in] for0.5-14 NPT conduitthreads.7,2 mm [0.28 in] for0.5-14 NPT conduit threads.Figure 21. GLD Wobble • K8A/K8BMICRO SWITCH™ GLE SERIES ORDER GUIDE/RECOMMENDED LISTINGS For listings not shown, contact your Honeywell representative.1Contact closed n; Contact open o. *Positive opening occurs. † 0.5-14 NPT conduit option includes adapter.Table 31. Side Rotary, Metal Roller1Contact closed n; Contact open o. *Positive opening occurs. † 0.5-14 NPT conduit option includes adapter.Contact closed nTable 34. Side Rotary Adjustable, Metal Rod, A4J (140 mm Rod)1Contact closed n; Contact open o. *Positive opening occurs.† 0.5-14 NPT conduit option includes adapter.1Contact closed n; Contact open o. *Positive opening occurs. † 0.5-14 NPT conduit option includes adapter. Table 36. Side Rotary Offset Lever, Metal Roller1Contact closed n; Contact open o. *Positive opening occurs. † 0.5-14 NPT conduit option includes adapter. Table 37. Side Rotary Conveyor Lever, Ceramic Roller1Contact closed n; Contact open o. *Positive opening occurs.1Contact closed nTable 39. Top Roller Plunger1Contact closed n; Contact open o. *Positive opening occurs. NOTE: Bar chart measurements are in millimeters. † 0.5-14 NPT conduit option includes adapter. Table 40. Top Roller LeverSensing and Internet of Things 2111Contact closed n; Contact open o.22 Sensing and Internet of Things 23Figure 25. GLE Side Rotary • A4J and A4LFigure 33. GLE Conduit Adapter for 0.5-14 NPT24 Sensing and Internet of Things 25REPLACEMENT PARTS - BASIC SWITCHESFACTORY PRE-WIRED LIMIT SWITCHES WITHFACTORY PRE-WIRED LIMIT SWITCHES WITH INTEGRAL CONNECTOREpoxy-coated Metal Limit SwitchesGLCC01B-D1: Top pin plunger, 1NC/1NO snap action, with Deutsch DT style 4 pin connector GLCC01C-D1: Top roller plunger, 1NC/1NO snap action, with Deutsch DT style 4 pin connectorGLCC06A1B-D1: Side rotary with metal roller, 2NC slow action, with Deutsch DT style 4 pin connectorPlastic Limit SwitchesGLDC01A1A-D1: Side rotary with plastic roller, 1NC/1NO snap action, with Deutsch DT style 4 pin connectorGLDC01A1B-D1: Side rotary with metal roller, 1NC/1NO snap action, with Deutsch DT style 4 pin connectorGLDC01C-D1: Top roller plunger, 1NC/1NO snap action, with Deutsch DT style 4 pin connectorNote: Reference base catalog listing for switch characteristics. For example, cat. listing GLCC01B-D1 has base cat. listing GLCC01B.Connector Without Limit SwitchGLZ8C-DEU : DT style 4 pin connector prewired with 6 in. of lead wires (4) and 20 mm conduit thread with jam nutGLZ8C-PA : DT style 4 pin connector packet with all parts furnishedunassembled for a 20 mm conduit threadWarranty/RemedyHoneywell warrants goods of its manufacture as being free of defective materials and faulty workmanship. Honeywell’s standard product warranty applies unless agreed tootherwise by Honeywell in writing; please refer to your order acknowledgement or consult your local sales office for specific warranty details. If warranted goods are returned to Honeywell during the period of coverage, Honeywell will repair or replace, at its option, without charge those items it finds defective. The foregoing is buyer’s sole remedy and is in lieu of all other warranties, expressed or implied, including those of merchantability and fitness for a particular purpose. In no event shall Honeywell be liable for consequential, special, or indirect damages.While we provide application assistance personally, through our literature and the Honeywell web site, it is up to the customer to determine the suitability of the product in the application.Specifications may change without notice. The information we supply is believed to be accurate and reliable as of this printing. However, we assume no responsibility for its use.m WARNINGPERSONAL INJURYDO NOT USE these products as safety or emergency stop devices or in any other application where failure of the product could result in personal injury.Failure to comply with these instructions could result in death or serious injury.m WARNINGMISUSE OF DOCUMENTATION• The information presented in this product sheet is for reference only. Do not use this document as a product installation guide.•Complete installation, operation, and maintenanceinformation is provided in the instructions supplied with each product.Failure to comply with these instructions could result in death or serious injury.ADDITIONAL MATERIALSThe following associated literature is available on the Honeywell web site at :• Product installation instructions • Aerospace range guide • Transportation range guide• Limits and Machine Safety range guide • Product application-specific information– Application Note: Sensors and Switches for IndustrialManual Process Valves – Application Note: Sensors and Switches Used in ValveActuators and Valve Positioners – Industrial Machinery Switch Guide– Limit and Enclosed Switches Application Information – Limit and Enclosed Switches Operating Characteristics – Limit and Enclosed Switches Reference Standards – Limit and Enclosed Switches Typical Applications – Sensors and Switches in Mobile Cranes – Sensors and Switches in Front Loaders – Sensors and Switches in Elevator Applications107147-18-EN | 18 | 04/19© 2019 Honeywell International Inc. All rights reserved.For more informationHoneywell Sensing and Internet of Things services its customers through a worldwide network of sales offices and distributors. For application assistance, current specifications, pricing or the nearest Authorized Distributor, visit or call:Asia Pacific +65 6355-2828Europe +44 1698 481481USA/Canada+1-800-537-6945Honeywell Sensing and Internet of Things 9680 Old Bailes Road Fort Mill, SC 29707 www. 。

XLXWKII限位开关工作原理限位开关内部装有行程开关，静态为一常开、一常闭，限位开关在现场使用中，通地限位开关的触点的转换来控制缺陷料车的停止和换向，并护缺陷料车出gui。

做为卸料车极限位置保护，为瞬时触点输出，使卸料车能立即切换动作触点控制卸料车反向运行。

限位开关就是用以限定机械设备的运动极限位置的电气开关。

限位开关是一种常用的小电流主令电器。

限位开关（行程开关）是用于控制机械设备的行程和限位保护一种机械式开关，机械触发部件和限位开关执行部件会产生机械接触。

产品说明:重载限位开关常被用于控制重载设备，如起重机、传送带以及重型材料处理设备。

这种重载限位开关有时也与控制限位开关联合使用,通常用作控制限位开关的后备保护，一旦控制限位开关发生故障，或接触器被卡死或熔接,重载限位开关将断开电动机供电电源。

主要适用于钢铁、水泥、电厂、矿山等具有带式输送机和起重机械厂态的物料输送设备的位置控制，避免因超出极限位置而发生碰撞事故。

一般安装在配料车的车轨侧部。

螺栓式安装。

，重工业用限位开关钢铁设备，港湾装卸设备，大型产业机械等要求坚固及有较粗重动作的机械设备适合的大型模型限位开关。

1机械强度大，。

2优好耐环境性。

3屋外用防浸、耐油、防尘构造。

4性气体及盐水等环境。

5耐振动、耐冲击性。

8型号：GL5100，GL5110，GL5120，GL5101，GL5111，GL5121，GL5102，GL5103，GL5161，GL5163，GL5191，GL5193，GL5210，GL5211，GL5320，GL5321，GL5381，GL5430，GL54310，GL5530，GL5531，GL5533，GL5600，GL5601，GL5603，GL5740，GL5741。
