全新风屋顶式空调机组参数说到空调，大家肯定都不陌生，尤其是那种全新风屋顶式空调机组，听起来就让人觉得高大上。

想象一下，在夏天的炎热中，推开窗户，阳光照射进来，结果一股凉爽的风扑面而来，瞬间就像置身于海边的感觉。

哎呀，那可真是爽到极点！全新风屋顶式空调机组就像那神秘的魔法师，轻松把外面的热气赶走，让我们享受舒适的室内环境。

可是，你知道它到底有多牛吗？这种空调可不是普通的家用机型，别小看它，它的技术含量可是杠杠的。

全新风的意思就是它能把外面的新鲜空气引进来，自动过滤掉那些尘埃、花粉，保证咱们吸入的空气干净又清新。

就像我们每天都想喝的那杯水，必须要纯净，才能畅快淋漓。

这种空调还配有高效的换热器，不仅制冷、制热效果好，还能节省能耗，简直就是环保小达人，真心让人佩服。

再说说它的设计，嘿，真是太贴心了！屋顶式的设计，让它几乎可以与任何室内装饰风格完美融合。

想象一下，整个房间干干净净，空调藏在屋顶上，像个隐形守护者，既不占地方，又不影响美观。

坐在沙发上，头顶上那一片安静，偶尔听到轻微的风声，真有种世外桃源的感觉，令人心旷神怡。

家里来了客人，还可以趁机夸一夸：“这是我家的空调，特别好吧！”脸上简直都要洋溢出光彩了。

说到操作，嘿，这个全新风屋顶式空调机组也是聪明得很！很多人可能会觉得，复杂的东西就得复杂的操作，结果真是大错特错。

它的遥控器设计得简单明了，按一下，温度就变了，风速也能调节，简直就像开车一样，轻轻松松，不费吹灰之力。

甚至还有智能功能，可以通过手机APP进行控制，真是科技感满满的。

你在沙发上懒洋洋地躺着，随便点点手机，就能调节空调，哎呀，真是惬意得不要不要的。

安全问题也得放在首位。

这种空调机组在设计时就考虑了各种安全隐患，比如防电击、防漏水，给大家提供了双重保障。

你看，科技的发展真的是在不断提升我们的生活质量，让我们能够无忧无虑地享受每一刻。

就像生活中，我们总是追求更好的自己，全新风屋顶式空调机组也在不断追求卓越。

舒适型屋顶式空调机组（分体型）
屋顶式空调机组是一种风冷直膨式分体型空调机，由压缩冷凝段和空气处理段两段组成。

在结构和表面处理上，考虑了防腐蚀、防暴晒、防雨淋等措施，所以可以安装在屋顶上或平台上。

它是通过风管向空调区域输送经处理过的空气，来调节空调区域温度，无需冷却塔和制冷水系统，可以节省空调机房。

具有高能效比、低噪音、日常维护费用低、运行费用低、控制精度高、安装方便等优点，主要用在大、中型厂房，实验室，购物商场，办公室写字楼，展厅等空调场所。

屋顶空调机（爱斯特空调）的基本原理是：压缩机把制冷剂压缩成高温高压气体（氟利昂），再经过冷凝器冷凝，通过节流阀节流之后，通入到蒸发器中，压力骤降，液态制冷剂变成气态，通过散热片吸收空气中大量的热量制冷。

同时低压气态的制冷剂再通过汽液分离器的分离，气态制冷剂再被压缩机吸进去压缩，这样循环就完成了制冷系统。

制热系统也是这个原理，只是方式相反。

屋顶机空调说明书空调机组是空调系统中处理空气的关键设备，管好和用好空调机组，对确保空调系统的功能有着十分重要的意义。

因此，用户必须了解空调机组的结构组成和性能特点，并根据本单位的具体情况，建立严格的运行管理和维修保养制度，并由专人负责空调机组的日常管理工作。

空调机组室内部分采用单个或多个功能段的组合形式，设有新回风混合段、初中效过滤段、新排风段、中间段（检修段）、二次回风段、表冷段、加热段、淋水段、消声段、加湿段、均流段、送（回）风机段、出风段等，用户按需要进行组合选用。

室外机部分为压缩冷凝段，与室内机组成一个循环系统。

屋顶机空调使用说明：1、机组安装基础要求平整、水平，高出地面〉200mm，基础周围应设排水沟及排水地漏。

机组周围应留有足够（离墙的一面必需〉1米）的维修操作空间。

为了能顺利排出空调器中的凝结水，在冷凝水管上均须装有水管存水弯。

2、空调机组必须按照设计图纸进行各功能段的组装。

3、空调机组各功能段体均有左右式之分，安装时应注意区分。

4、安装之前应检查蒸发器、加热器部件的完好性，对被碰歪扭的翅片应予以校正。

5、检查各手动、电动风量调节阀，开启是否灵活，叶片是否平直。

6、擦除各部件的防护油脂。

7、本机组安装顺序：应从空调器的一端安装起，逐段安装，安装时应衬好段密封橡皮，应拧紧每一对螺栓后才可以装下一段，以保证空调器的密封。

同时，在功能段连接时，应保持空调器外表平直。

8、必须将外管路的水路冲洗干净后方可与空调机组的进出水管相接，以免将加热器水路堵死。

与机组管路相接时，不能用力过猛，以免损坏。

要求如下：A。

箱体内外壁板用软布擦洗干净，除去表面灰尘污物。

B。

淋水段水槽，蒸发、加热段水槽及其他段体的滴水盘，先除去施工时遗留下的赃物，然后用清水冲洗2到3次，同时检查水封管排水是否畅通，脏水排入下水道。

C。

加热器、蒸发器用压缩空气吹扫，全面清洗完毕之后，在有关部位加装润滑油，安装初、中效过滤器，水封管充自来水。

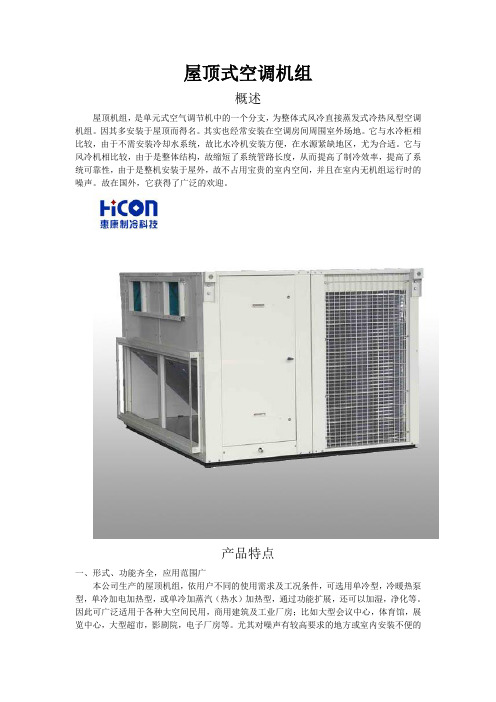

屋顶式空调机组概述屋顶机组，是单元式空气调节机中的一个分支，为整体式风冷直接蒸发式冷热风型空调机组。

因其多安装于屋顶而得名。

其实也经常安装在空调房间周围室外场地。

它与水冷柜相比较，由于不需安装冷却水系统，故比水冷机安装方便，在水源紧缺地区，尤为合适。

它与风冷机相比较，由于是整体结构，故缩短了系统管路长度，从而提高了制冷效率，提高了系统可靠性，由于是整机安装于屋外，故不占用宝贵的室内空间，并且在室内无机组运行时的噪声。

故在国外，它获得了广泛的欢迎。

产品特点一、形式、功能齐全，应用范围广本公司生产的屋顶机组，依用户不同的使用需求及工况条件，可选用单冷型，冷暖热泵型，单冷加电加热型，或单冷加蒸汽（热水）加热型，通过功能扩展，还可以加湿，净化等。

因此可广泛适用于各种大空间民用，商用建筑及工业厂房；比如大型会议中心，体育馆，展览中心，大型超市，影剧院，电子厂房等。

尤其对噪声有较高要求的地方或室内安装不便的场合。

特适合用屋顶机组。

二、安装方便，维修方便本公司生产的屋顶机组，采用全封闭式压缩机，压缩机及送风风扇均有减振装置，运行宁静，故机组安装的基础简单，另外，机组在厂内已经过严格测试，调整，用户安装好机组以后，只需接上进回风风管机电源线，即可投入使用；在合适的地方，设有维修门，方便维修，另外，随机组提供双层可清洗初效过滤网，其拆卸，清洗简单方便。

三、不占用室内面积，在室内无机组运行时的噪音；四、本公司生产的屋顶机组，压缩机及系统零部件，均选用名牌厂家产品，出厂时经严格测试调整，机组具有高、低压力保护，过电流保护，相序保护等功能，可靠性高，经久耐用；五、本公司生产的屋顶机组，有两种结构，铝型材料框架结构及钣金框架结构，它们都坚固牢实，外形美观大方；六、本司生产的屋顶机组，采用微电脑控制，LED大液晶屏显示，具有定时开关机功能，实时时钟显示等。

优化的机组监控逻辑，精心设计的机组运行数据和故障报警全代码查询、提示功能，操作方便。

屋顶式风冷空调（热泵）机组技术手册RT-TM-YYZH-2006目录1. 屋顶空调选型――――――――――――――――――3 1.1 屋顶空调选型案例―――――――――――――――3 1.2 机组型号40位码――――――――――――――――8 表7－各部件的压降――――――――――――――――10 表8－有效静压――――――――――――――――――11 表9－送风风机传动装置选择――――――――――――13 性能参数――――――――――――――――――――13 2．屋顶空调机组介绍―――――――――――――――14 3．屋顶空调可选件――――――――――――――――16 4．机组重量、尺寸和间隙―――――――――――――19 5．机组送回口尺寸――――――――――――――――21 6．安装底座尺寸―――――――――――――――――25 7．机组电气―――――――――――――――――――26 8．部分工程项目清单―――――――――――――――28 9．部分工程实例―――――――――――――――――30 10．屋顶式空调机组与风管式空调机组比较――――――31 11．主要零部件清单―――――――――――――――321．屋顶空调选型1、1 屋顶空调选型案例屋顶空调机组由于可选项比较多，为了让每位销售工程师能熟练掌握屋顶空调机组的选型，现提供一个案例供大家参考。

上海某一项目需要选择以下屋顶空调机组：制冷工况：室外环境温度－35℃DB室内进风温度－27℃DB/19℃WB冷负荷－170kw制热工况：室外环境温度－7℃DB/6℃WB室内进风温度－20℃DB热负荷－180kw送风量－29000m3/h新风量－6016 m3/h，机外静压－400Pa选配要求：送风型式，下送风新风量可以根据室内空气质量自动调节需要排风装置风机故障报警远程风管温度传感器断电开关辅助电加热70kw需要随即配安装底座4选型步骤：第一步：选择序号2－热泵：要求热泵，所以选择W 序号 12345-78 - 9 10 11 121314151617 - 19 20212223 24 25262728293031 - 40 1C W KADAXXXH2XXXXXXXXXXXX第二步：选择序号4－送回风形式：要求送风型式为下送风，所以选择D 序号 12345-78 - 9 10 11 121314151617 - 19 20212223 24 25262728293031 - 40 1C W KDADAXXXH2XXXXXXXXXXXX第三步：选择序号5、6、7－型号：要求制冷量为170kw ，机组600冷量为180kw ，所以选择600 序号 1234 5- 78 - 910 11121314151617 - 19 20212223 2425262728293031 - 40 1C W KD600 ADAXXXH2XXXXXXXXXXXX第四步：选择序号10－电加热，要求电加热为70kw ，机组配置电加热为75kw ，所以选择E 序号1234 5- 78 - 910 11121314151617 - 19 20212223 2425262728293031 - 40 1C W KD600 ADEAXXXH2XXXXXXXXXXXX/5第五步：选择序号12－排风，要求有排风装置，因为有新风量－6016 m3/h ，机组需要配置强排风，所以选择2 序号 1234 5- 78 - 910 11121314151617 - 19 20212223 2425262728293031 - 40 1C W KD600 ADEA2XXXH2XXXXXXXXXXXX第六步：选择序号13－过滤器，没要求，机组标配有可清洗过滤器，所以选择A 序号 1234 5- 78 - 910 11121314151617 - 19 20212223 2425262728293031 - 40 1C W KD600 ADEA2AXXXH2XXXXXXXXXXXX第七步：选择序号16－新风，要求新风量可以根据室内空气质量自动调节，需要配置经济器，所以选择E 序号 1234 5- 78 - 910 11121314151617 - 19 20212223 2425262728293031 - 40 1C W KD600 ADEA2AEXXXH2XXXXXXXXXXXX第八步：选择序号14－送风风机额定功率，由于选择了附件需要重新校核机组有效静压，查表7机组600对应的经济器压降为35Pa 、电加热压降为72Pa 。

热泵型屋顶式空调机组参数1.热泵型屋顶式空调机组(K-1、K-2)应按本图相关要求订货，壁板厚50mm。

2.机组配套提供型钢底座，并设置减振垫。

3. 机组露天放置，须考虑相关防护措施。

4. 风机应采用低噪音型，且做减振处理。

机组主要参数如下：L=40000m /h，机外余压1000Pa。

制冷量：287kW；制热量：292kW；耗电量：132kW；冷凝再热量：150kW。

5. 机组内带检修门的功能段设低压防潮灯及控制开关。

6. 机组自带冷凝水排水管(设存水弯)。

7. 机组自带控制柜。

控制要求如下：（1）机组自带远程启停及运行控制面板，引至控制室，应能显示室内温湿度及送风状态的温湿度。

（2）机组进、出风口带手动对开式多叶调节风阀。

（3）K-1,K-2的控制要求：K-1空调机组新风管设有新风电动风阀2个K1-X1和K1-X2，回风管设有电动风阀1个K1-H。

K-2空调机组新风管设有新风电动风阀2个K2-X1和K2-X2，回风管设有电动风阀1个K2-H1。

新风电动风阀、回风电动风阀均为开关阀，且与空调机组联锁联动。

电动风阀与空调机组联锁要求：开机：先开电动风阀延时30s再开空调机组。

关机：先关空调机组延时30s 再关电动风阀。

a.降温运行模式：正常运行时机组为一次回风模式，此时新风电动阀K1-X1，K2-X1开启，K1-X2和K2-X2关闭，回风电动阀K1-H和K2-H开启。

控制室内温度，夏季：t<30度，冬季：t>10度。

b.除湿运行模式：除湿运行时，开启冷凝热回收系统，8小时内，将室内30m以下范围的湿度降至小于60%，冷凝热回收量可连续调节，机组各电动阀控制要求同降温运行模式要求。

c.全新风运行模式：当温升试验时机组全新风运行，此时新风电动阀K1-X1，K2-X1开启，K1-X2和K2-X2开启，回风电动阀K1-H和K2-H关闭。

以上机组模式可以根据需要切换运行。

8. 机组订货时自带电动风阀（包括执行器）、联锁、控制系统。

建筑施工资料：屋顶式空调机组的特点和适用场合【学员问题】屋顶式空调机组的特点和适用场合？【解答】屋顶式空调机（RooftopHVACUnits以下简称RTU）是一种单元整体式机组，其制冷、加热、送风、空气净化，电器控制等组装于一体，多安装于屋顶，故称屋顶式空调机。

近年来，RTU以其结构紧凑、能量范围广、调节方便、减少安装时间、节省费用优点，被越来越多地应用于空调工程中。

1、机组特点1.1机组结构紧凑，自带冷热源，风冷却。

近年来，机组多以模块化设计，组合方便，省去冷却水系统。

1.2机组在结构上考虑了防雨措施，安装于屋顶或室外平台上时，可不设防雨及遮阳设施。

1.3机组自带全电脑控制，自动化程度高，而且机组电器连接紧凑，现场只需连接少量的控制线和主电源线即可。

1.4机组的制冷系统高效可靠，可满足各种类型的空调要求，冷凝器和蒸发器一般是由带有铝翅片的铜管制作，传热效率高。

1.5RTU不占房间的有效面积。

在有些地区使用，可比水冷式机组省电。

2、屋顶式空调机的适用地区2.1水冷机以湿球温度为基准，而风冷机以干球温度为基准，所以RTU一般在一天内干球温度变化较大的地区使用较有利，像我国深圳和香港地区。

2.2RTU由于是风冷却，所以可用于缺水地区，像中东国家和美国的LasVegas大多数采用RTU.我国的香港地区由于缺乏水资源，政府规定空调设计最好不用冷却塔，所以许多建筑物采用了RTU.2.3水冷机受楼宇高度的限制，水压不能太高，通常是以100m高为一系，而冷却塔的设置会影响建筑美观，所以目前国际上200m以上的超高建筑太多采用风冷机。

3、机组的设置3.1屋顶式机组的设置，首先要选择最经济的安装位置，也就是选在负荷集中的地方，以降低管网造价。

3.2要考虑以噪声对环境的影响。

机组噪声不应超出允许噪声标准，有资料显示，距机组5m以内噪声标准，有资料显示，距机距5m 以内噪声对环境的影响较大，而在5m以外影响较大，所以最好在距居住建筑5m以上设置机组。

屋顶空调机组吊装施工方案一、施工准备在施工开始之前，应对现场环境进行勘察，确认吊装路径无障碍物，评估屋顶结构的承载能力，并准备好相应的吊装方案和应急预案。

同时，应召集施工人员进行安全培训，确保所有施工人员都清楚吊装流程和安全要求。

二、施工计划制定详细的施工计划，包括施工时间、人员配置、吊装流程等。

确保所有施工环节都有明确的时间节点和责任人员，以保证施工进度。

三、吊装设备准备根据空调机组的大小和重量，选择合适的吊装设备，如吊车、塔吊等。

同时，准备好吊装所需的钢丝绳、吊具、平衡梁等附件，并对其进行安全检查，确保吊装过程中设备的可靠性和稳定性。

四、劳动力准备根据施工计划，合理安排施工人员的数量和分工。

确保有足够的吊装操作人员、安全监管人员、技术人员等，并对其进行必要的培训和指导。

五、安全措施制定详细的安全措施，包括设置警戒线、安排专人指挥吊装、配备安全帽、安全带等防护用品。

同时，制定应急预案，以应对可能出现的突发情况。

六、现场清理在施工前和施工后，及时清理现场，保持环境整洁。

特别是吊装完成后，应清理遗留的杂物和垃圾，确保屋顶的清洁和美观。

七、设备安装按照设备安装说明书和相关规范，进行空调机组的安装。

确保设备放置平稳、固定牢固，并检查各部件的连接是否紧密可靠。

八、设备调试安装完成后，进行设备调试。

包括检查设备的电源、电压、电流等是否正常，以及设备的各项功能是否正常工作。

调试过程中，应注意观察设备的运行状况，及时发现并解决问题。

九、质量检查对施工过程和安装质量进行全面检查。

包括检查设备的安装位置、固定方式、连接部件等是否符合要求，以及设备的运行状况是否稳定可靠。

对于发现的问题，应及时进行整改和修复。

十、施工结束整理施工结束后，对施工现场进行整理。

包括清理杂物、回收吊装设备等。

同时，做好施工记录和技术资料的整理归档工作，以备后续维护和使用。

此外，还应组织施工人员进行经验总结和技术交流，以提高施工效率和质量水平。
