屋顶空调机组系列

屋顶式空调系统为全空气系统，整个空调系统仅由室外机主机和室内送风管两部分组成，无需水泵、冷却塔、风机盘管等配套设备，亦无需冷凝排水管道，安装使用极为方便。

系统室内无运动机械和水管，用户无需为噪音和漏水烦恼，维修方便。

机组置于屋顶或户外空地，无需机房，节省初投资。

机组不需二次冷媒，系统效率高。

机组配上不同的功能段，可方便实现空气净化、除湿、降温、供暖、新风量调节等多种功能。

屋顶式空气处理机组是一种自带冷源、风冷却的大中型整体空调设备，其制冷、加热、加湿、送风、空气净化、电气控制等组装于卧式箱体中，因其多安装于屋顶，故称屋顶式空气处理机组。

屋顶式空气处理机组可分为:单冷型、电加热型、恒温恒湿型、恒温恒湿洁净型、热泵型等类型。

屋顶式空气处理机组在结构和表面积处理上，考虑了防腐蚀、防暴晒、防暴雨等措施，可安装在屋顶上或室外平台上。

根据机组使用场所环境的具体要求，机组可做防爆、防腐蚀等处理措施。

屋顶式空气处理机组自带冷源，为压缩风冷式冷凝器及制冷剂膨胀式直接蒸发器配套组成的空调机组，无需冷却水及制冷水系统，省了冷却塔、冷却水泵、制冷水泵和相应管路、部分电控装置，广泛适用于不便安装水路系统和水资源缺乏地区的大、中型厂房、车间的温、湿度及洁净度等参数的调节。

屋顶式空气处理机组的制热方式包括:热泵制热、电加热、蒸气加热、热水加热、燃气加热等;加湿方式:电极加湿、干蒸汽加湿、电热加湿、高压微雾加湿、湿膜加湿等。

机组可增加均流段、中效过滤段、消声段、出风段。

一般而言，设在屋顶上的常规机组均为水平回风、水平送风:侧回风、端送风;端回风、端送风;其余送、回风方式:侧回风、底送风;底回风、端送风等。

它是一种大、中型单元整体式机组，由压缩冷凝段、蒸发过滤段、送风段三段组成。

迪曼德家的屋顶式空调系统为全空气系统，整个空调系统仅由室外机主机和室内送风管两部分组成，无需水泵、冷却塔、风机盘管等配套设备，亦无需冷凝排水管道，安装使用极为方便。

五 洲 屋 顶 式 空 调 机 组The Handbook ofoperation操 作 手 册（机械类）WUZHOU AIR-CONDITIONING南京五洲制冷集团有限公司 WUZHOU ROOFTOP AIR-CONDITIONNING UNIT目录一适用范围及特点 (1)（一）适用范围 (1)二工作原理与流程 (2)（一）工作原理 (2)（二）工作流程示意 (2)三安装与调试 (3)（一）安装位置的选择 (3)（二）机组安装 (4)（三）铜管连接 (4)（四）电气连接 (4)（五）机组调试 (5)四日常维护 (7)（一）机组空气处理侧的维修和保养 (7)（二）机组压缩冷凝侧的维修和保养 (8)五注意事项 (10)六故障分析 (11)七售后服务及保修 (12)八性能参数 (13)附图图1、机组外形图一适用范围及特点（一）适用范围南京五洲系列屋顶式风冷冷热风空调机组为全空气系统，具有多种型号，制冷量从七十千瓦到四百多千瓦。

该型屋顶机系列产品以现有成熟机型风冷直膨机及风冷螺杆热泵技术为基础，综合了PLC可编程集中控制等优点，空气处理段各功能段采用铝合金框架与高压发泡双壁结构，压缩冷凝段采用板块拼装的方式，具有技术成熟、设计灵活、安装简便、易于控制等特点。

该系列空调机组可用于各种环境条件下室内空气调节，具有降温、降湿、加热、加湿、通风等多种功能。

温度控制范围：温度设定在18～28℃时，控制精度可到±1℃，相对湿度设定在50～70％，控制精度可到±10％。

该系列空调机是科研、国防、工业、农业、商业服务等部门不可缺少的辅助设备，适用于电子计算机机房、无线电或电子设备控制室、科研单位的实验室、精密仪表、精密机械加工车间、彩色印刷车间、纺织品检验室、精密计量室等对温湿度有较高要求的场所。

该系列空调机组的设计制造执行下列标准：GB/T 20738-2006 屋顶式空气调节机组（二）特点●安装方便、节省投资屋顶式冷热风机组为全空气系统，无需冷却塔和循环水系统，无需专用机房，可安装于屋顶或室外空地，机组交付用户安装时，只需连接少量的控制线和主电源线及送、回风软接头等即可开机。

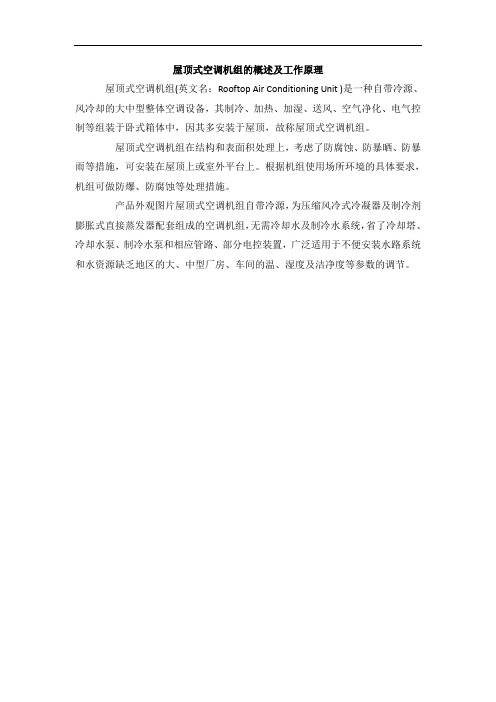

屋顶式空调机组的概述及工作原理
屋顶式空调机组(英文名：Rooftop Air Conditioning Unit )是一种自带冷源、风冷却的大中型整体空调设备，其制冷、加热、加湿、送风、空气净化、电气控制等组装于卧式箱体中，因其多安装于屋顶，故称屋顶式空调机组。

屋顶式空调机组在结构和表面积处理上，考虑了防腐蚀、防暴晒、防暴雨等措施，可安装在屋顶上或室外平台上。

根据机组使用场所环境的具体要求，机组可做防爆、防腐蚀等处理措施。

产品外观图片屋顶式空调机组自带冷源，为压缩风冷式冷凝器及制冷剂膨胀式直接蒸发器配套组成的空调机组，无需冷却水及制冷水系统，省了冷却塔、冷却水泵、制冷水泵和相应管路、部分电控装置，广泛适用于不便安装水路系统和水资源缺乏地区的大、中型厂房、车间的温、湿度及洁净度等参数的调节。

全新风屋顶式空调机组参数说到空调，大家肯定都不陌生，尤其是那种全新风屋顶式空调机组，听起来就让人觉得高大上。

想象一下，在夏天的炎热中，推开窗户，阳光照射进来，结果一股凉爽的风扑面而来，瞬间就像置身于海边的感觉。

哎呀，那可真是爽到极点！全新风屋顶式空调机组就像那神秘的魔法师，轻松把外面的热气赶走，让我们享受舒适的室内环境。

可是，你知道它到底有多牛吗？这种空调可不是普通的家用机型，别小看它，它的技术含量可是杠杠的。

全新风的意思就是它能把外面的新鲜空气引进来，自动过滤掉那些尘埃、花粉，保证咱们吸入的空气干净又清新。

就像我们每天都想喝的那杯水，必须要纯净，才能畅快淋漓。

这种空调还配有高效的换热器，不仅制冷、制热效果好，还能节省能耗，简直就是环保小达人，真心让人佩服。

再说说它的设计，嘿，真是太贴心了！屋顶式的设计，让它几乎可以与任何室内装饰风格完美融合。

想象一下，整个房间干干净净，空调藏在屋顶上，像个隐形守护者，既不占地方，又不影响美观。

坐在沙发上，头顶上那一片安静，偶尔听到轻微的风声，真有种世外桃源的感觉，令人心旷神怡。

家里来了客人，还可以趁机夸一夸：“这是我家的空调，特别好吧！”脸上简直都要洋溢出光彩了。

说到操作，嘿，这个全新风屋顶式空调机组也是聪明得很！很多人可能会觉得，复杂的东西就得复杂的操作，结果真是大错特错。

它的遥控器设计得简单明了，按一下，温度就变了，风速也能调节，简直就像开车一样，轻轻松松，不费吹灰之力。

甚至还有智能功能，可以通过手机APP进行控制，真是科技感满满的。

你在沙发上懒洋洋地躺着，随便点点手机，就能调节空调，哎呀，真是惬意得不要不要的。

安全问题也得放在首位。

这种空调机组在设计时就考虑了各种安全隐患，比如防电击、防漏水，给大家提供了双重保障。

你看，科技的发展真的是在不断提升我们的生活质量，让我们能够无忧无虑地享受每一刻。

就像生活中，我们总是追求更好的自己，全新风屋顶式空调机组也在不断追求卓越。

舒适型屋顶式空调机组（分体型）
屋顶式空调机组是一种风冷直膨式分体型空调机，由压缩冷凝段和空气处理段两段组成。

在结构和表面处理上，考虑了防腐蚀、防暴晒、防雨淋等措施，所以可以安装在屋顶上或平台上。

它是通过风管向空调区域输送经处理过的空气，来调节空调区域温度，无需冷却塔和制冷水系统，可以节省空调机房。

具有高能效比、低噪音、日常维护费用低、运行费用低、控制精度高、安装方便等优点，主要用在大、中型厂房，实验室，购物商场，办公室写字楼，展厅等空调场所。

屋顶空调机（爱斯特空调）的基本原理是：压缩机把制冷剂压缩成高温高压气体（氟利昂），再经过冷凝器冷凝，通过节流阀节流之后，通入到蒸发器中，压力骤降，液态制冷剂变成气态，通过散热片吸收空气中大量的热量制冷。

同时低压气态的制冷剂再通过汽液分离器的分离，气态制冷剂再被压缩机吸进去压缩，这样循环就完成了制冷系统。

制热系统也是这个原理，只是方式相反。

屋顶式空调机组概述屋顶机组，是单元式空气调节机中的一个分支，为整体式风冷直接蒸发式冷热风型空调机组。

因其多安装于屋顶而得名。

其实也经常安装在空调房间周围室外场地。

它与水冷柜相比较，由于不需安装冷却水系统，故比水冷机安装方便，在水源紧缺地区，尤为合适。

它与风冷机相比较，由于是整体结构，故缩短了系统管路长度，从而提高了制冷效率，提高了系统可靠性，由于是整机安装于屋外，故不占用宝贵的室内空间，并且在室内无机组运行时的噪声。

故在国外，它获得了广泛的欢迎。

产品特点一、形式、功能齐全，应用范围广本公司生产的屋顶机组，依用户不同的使用需求及工况条件，可选用单冷型，冷暖热泵型，单冷加电加热型，或单冷加蒸汽（热水）加热型，通过功能扩展，还可以加湿，净化等。

因此可广泛适用于各种大空间民用，商用建筑及工业厂房；比如大型会议中心，体育馆，展览中心，大型超市，影剧院，电子厂房等。

尤其对噪声有较高要求的地方或室内安装不便的场合。

特适合用屋顶机组。

二、安装方便，维修方便本公司生产的屋顶机组，采用全封闭式压缩机，压缩机及送风风扇均有减振装置，运行宁静，故机组安装的基础简单，另外，机组在厂内已经过严格测试，调整，用户安装好机组以后，只需接上进回风风管机电源线，即可投入使用；在合适的地方，设有维修门，方便维修，另外，随机组提供双层可清洗初效过滤网，其拆卸，清洗简单方便。

三、不占用室内面积，在室内无机组运行时的噪音；四、本公司生产的屋顶机组，压缩机及系统零部件，均选用名牌厂家产品，出厂时经严格测试调整，机组具有高、低压力保护，过电流保护，相序保护等功能，可靠性高，经久耐用；五、本公司生产的屋顶机组，有两种结构，铝型材料框架结构及钣金框架结构，它们都坚固牢实，外形美观大方；六、本司生产的屋顶机组，采用微电脑控制，LED大液晶屏显示，具有定时开关机功能，实时时钟显示等。

优化的机组监控逻辑，精心设计的机组运行数据和故障报警全代码查询、提示功能，操作方便。

屋顶式风冷空调（热泵）机组技术手册RT-TM-YYZH-2006目录1. 屋顶空调选型――――――――――――――――――3 1.1 屋顶空调选型案例―――――――――――――――3 1.2 机组型号40位码――――――――――――――――8 表7－各部件的压降――――――――――――――――10 表8－有效静压――――――――――――――――――11 表9－送风风机传动装置选择――――――――――――13 性能参数――――――――――――――――――――13 2．屋顶空调机组介绍―――――――――――――――14 3．屋顶空调可选件――――――――――――――――16 4．机组重量、尺寸和间隙―――――――――――――19 5．机组送回口尺寸――――――――――――――――21 6．安装底座尺寸―――――――――――――――――25 7．机组电气―――――――――――――――――――26 8．部分工程项目清单―――――――――――――――28 9．部分工程实例―――――――――――――――――30 10．屋顶式空调机组与风管式空调机组比较――――――31 11．主要零部件清单―――――――――――――――321．屋顶空调选型1、1 屋顶空调选型案例屋顶空调机组由于可选项比较多，为了让每位销售工程师能熟练掌握屋顶空调机组的选型，现提供一个案例供大家参考。

上海某一项目需要选择以下屋顶空调机组：制冷工况：室外环境温度－35℃DB室内进风温度－27℃DB/19℃WB冷负荷－170kw制热工况：室外环境温度－7℃DB/6℃WB室内进风温度－20℃DB热负荷－180kw送风量－29000m3/h新风量－6016 m3/h，机外静压－400Pa选配要求：送风型式，下送风新风量可以根据室内空气质量自动调节需要排风装置风机故障报警远程风管温度传感器断电开关辅助电加热70kw需要随即配安装底座4选型步骤：第一步：选择序号2－热泵：要求热泵，所以选择W 序号 12345-78 - 9 10 11 121314151617 - 19 20212223 24 25262728293031 - 40 1C W KADAXXXH2XXXXXXXXXXXX第二步：选择序号4－送回风形式：要求送风型式为下送风，所以选择D 序号 12345-78 - 9 10 11 121314151617 - 19 20212223 24 25262728293031 - 40 1C W KDADAXXXH2XXXXXXXXXXXX第三步：选择序号5、6、7－型号：要求制冷量为170kw ，机组600冷量为180kw ，所以选择600 序号 1234 5- 78 - 910 11121314151617 - 19 20212223 2425262728293031 - 40 1C W KD600 ADAXXXH2XXXXXXXXXXXX第四步：选择序号10－电加热，要求电加热为70kw ，机组配置电加热为75kw ，所以选择E 序号1234 5- 78 - 910 11121314151617 - 19 20212223 2425262728293031 - 40 1C W KD600 ADEAXXXH2XXXXXXXXXXXX/5第五步：选择序号12－排风，要求有排风装置，因为有新风量－6016 m3/h ，机组需要配置强排风，所以选择2 序号 1234 5- 78 - 910 11121314151617 - 19 20212223 2425262728293031 - 40 1C W KD600 ADEA2XXXH2XXXXXXXXXXXX第六步：选择序号13－过滤器，没要求，机组标配有可清洗过滤器，所以选择A 序号 1234 5- 78 - 910 11121314151617 - 19 20212223 2425262728293031 - 40 1C W KD600 ADEA2AXXXH2XXXXXXXXXXXX第七步：选择序号16－新风，要求新风量可以根据室内空气质量自动调节，需要配置经济器，所以选择E 序号 1234 5- 78 - 910 11121314151617 - 19 20212223 2425262728293031 - 40 1C W KD600 ADEA2AEXXXH2XXXXXXXXXXXX第八步：选择序号14－送风风机额定功率，由于选择了附件需要重新校核机组有效静压，查表7机组600对应的经济器压降为35Pa 、电加热压降为72Pa 。

热泵型屋顶式空调机组参数1.热泵型屋顶式空调机组(K-1、K-2)应按本图相关要求订货，壁板厚50mm。

2.机组配套提供型钢底座，并设置减振垫。

3. 机组露天放置，须考虑相关防护措施。

4. 风机应采用低噪音型，且做减振处理。

机组主要参数如下：L=40000m /h，机外余压1000Pa。

制冷量：287kW；制热量：292kW；耗电量：132kW；冷凝再热量：150kW。

5. 机组内带检修门的功能段设低压防潮灯及控制开关。

6. 机组自带冷凝水排水管(设存水弯)。

7. 机组自带控制柜。

控制要求如下：（1）机组自带远程启停及运行控制面板，引至控制室，应能显示室内温湿度及送风状态的温湿度。

（2）机组进、出风口带手动对开式多叶调节风阀。

（3）K-1,K-2的控制要求：K-1空调机组新风管设有新风电动风阀2个K1-X1和K1-X2，回风管设有电动风阀1个K1-H。

K-2空调机组新风管设有新风电动风阀2个K2-X1和K2-X2，回风管设有电动风阀1个K2-H1。

新风电动风阀、回风电动风阀均为开关阀，且与空调机组联锁联动。

电动风阀与空调机组联锁要求：开机：先开电动风阀延时30s再开空调机组。

关机：先关空调机组延时30s 再关电动风阀。

a.降温运行模式：正常运行时机组为一次回风模式，此时新风电动阀K1-X1，K2-X1开启，K1-X2和K2-X2关闭，回风电动阀K1-H和K2-H开启。

控制室内温度，夏季：t<30度，冬季：t>10度。

b.除湿运行模式：除湿运行时，开启冷凝热回收系统，8小时内，将室内30m以下范围的湿度降至小于60%，冷凝热回收量可连续调节，机组各电动阀控制要求同降温运行模式要求。

c.全新风运行模式：当温升试验时机组全新风运行，此时新风电动阀K1-X1，K2-X1开启，K1-X2和K2-X2开启，回风电动阀K1-H和K2-H关闭。

以上机组模式可以根据需要切换运行。

8. 机组订货时自带电动风阀（包括执行器）、联锁、控制系统。
