屋顶式空气处理机组

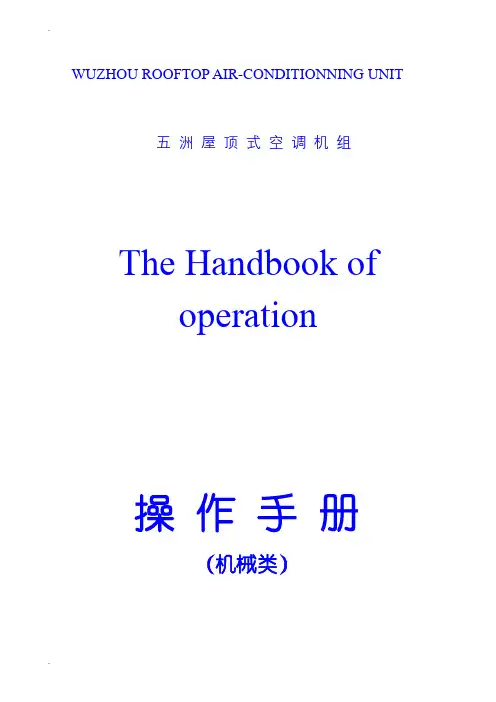

五 洲 屋 顶 式 空 调 机 组The Handbook ofoperation操 作 手 册（机械类）WUZHOU AIR-CONDITIONING南京五洲制冷集团有限公司 WUZHOU ROOFTOP AIR-CONDITIONNING UNIT目录一适用范围及特点 (1)（一）适用范围 (1)二工作原理与流程 (2)（一）工作原理 (2)（二）工作流程示意 (2)三安装与调试 (3)（一）安装位置的选择 (3)（二）机组安装 (4)（三）铜管连接 (4)（四）电气连接 (4)（五）机组调试 (5)四日常维护 (7)（一）机组空气处理侧的维修和保养 (7)（二）机组压缩冷凝侧的维修和保养 (8)五注意事项 (10)六故障分析 (11)七售后服务及保修 (12)八性能参数 (13)附图图1、机组外形图一适用范围及特点（一）适用范围南京五洲系列屋顶式风冷冷热风空调机组为全空气系统，具有多种型号，制冷量从七十千瓦到四百多千瓦。

该型屋顶机系列产品以现有成熟机型风冷直膨机及风冷螺杆热泵技术为基础，综合了PLC可编程集中控制等优点，空气处理段各功能段采用铝合金框架与高压发泡双壁结构，压缩冷凝段采用板块拼装的方式，具有技术成熟、设计灵活、安装简便、易于控制等特点。

该系列空调机组可用于各种环境条件下室内空气调节，具有降温、降湿、加热、加湿、通风等多种功能。

温度控制范围：温度设定在18～28℃时，控制精度可到±1℃，相对湿度设定在50～70％，控制精度可到±10％。

该系列空调机是科研、国防、工业、农业、商业服务等部门不可缺少的辅助设备，适用于电子计算机机房、无线电或电子设备控制室、科研单位的实验室、精密仪表、精密机械加工车间、彩色印刷车间、纺织品检验室、精密计量室等对温湿度有较高要求的场所。

该系列空调机组的设计制造执行下列标准：GB/T 20738-2006 屋顶式空气调节机组（二）特点●安装方便、节省投资屋顶式冷热风机组为全空气系统，无需冷却塔和循环水系统，无需专用机房，可安装于屋顶或室外空地，机组交付用户安装时，只需连接少量的控制线和主电源线及送、回风软接头等即可开机。

4.1屋顶式直膨空调机组的技术描述与性能特点产品技术描述南京五洲WK系列直膨式空调机组为全空气系统，是集制冷、制热、恒温恒湿、空气净化等功能于一体的大中型空调设备。

该型空调系列产品集成了直膨组合式空调与风冷热泵技术，实现了制冷与空气调节集中式综合控制等优点，具有高效节能、系统简单、性能稳定等特点，完美的微电脑控制使得空气性能与品质得到了最佳的控制；机组的室外机采用板块拼装的方式，室内机各功能段采用铝合金框架与高压发泡双壁结构，具有技术成熟、设计灵活、功能段组合多样、安装简便、易于控制等特点。

该系列空调机组可用于各种环境条件下室内空气调节，具有降温、除湿、加热、加湿、通风等多种功能，温度控制范围宽广，湿度控制精确。

该系列空调机是科研、国防、工业、农业、商业服务等不可缺少的辅助设备。

由于其结构紧凑、整机安放于屋顶、地面而不占用有效空间的特点，在机械、化工、电子等对温湿度有较高要求的工业场所，以及商场、超市、会议室等舒适性空气环境场所中被广泛采用。

该系列空调机组的设计制造执行标准： GB/T20738-2006 屋顶式空气调节机组产品性能特点该系列产品秉承“高效、节能、环保、健康”的设计理念。

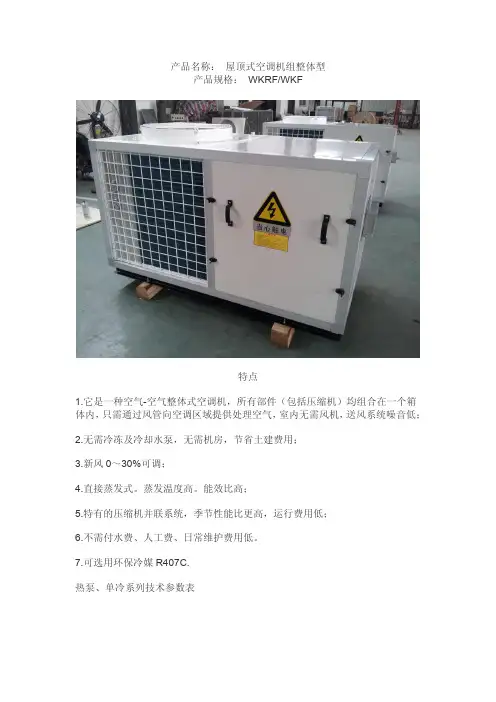

1、适用范围广该系列产品有恒温恒湿型、热泵型、冷暖型等系列品种，恒温恒湿型机组能够满足对温湿度要求高的场所，热泵、冷暖型机组能够满足舒适性要求的场所，特别是热泵型机组能够一机两用，大大节省了制热运行费用。

该系列产品能量达490kW，能够容易满足大空间大风量的空调场所。

2、节省投资、安装方便机组为全空气系统，可整机安装于屋顶或户外空间，无需机房，节省建筑空间，节约土建费用。

机组无冷却、冷冻水系统，节省了冷却塔、水泵、管道等附属设备投资，降低了工程造价。

用户设备安装时，只需连接少量的控制线与电源线以及送、回风管道即可机组投入运行，节省了施工时间与费用。

3、直膨高效、节能低耗机组采用制冷剂与空气直接换热的直膨式高效循环系统，无冷冻水系统间接换热的中间环节，降低了损耗，整个空调系统的能量利用比冷冻水空调系统提高了10% ~ 15%。

空气处理机组原理
空气处理机组是一种运用空气传热和湿度调节原理来对室内空气进行处理的设备。

其主要原理包括以下几个方面：
1. 空气循环：空气处理机组通过内部的风机将室内空气引入机组内部，经过过滤处理后再重新排出室内。

这样可以不断循环处理空气，达到净化室内空气的目的。

2. 空气过滤：空气处理机组内部配备高效过滤器，可以对空气中的颗粒物、尘埃、花粉、细菌等进行过滤，使室内空气更加清洁。

3. 空气加热：在冬季，为了提高室内温度，空气处理机组可通过加热器对进入的空气进行加热处理，同时也可根据需要控制加热器的工作温度和加热量。

4. 空气除湿：在夏季或潮湿环境下，空气处理机组可以通过冷凝器冷却空气，将其中的水分凝结成水滴，然后通过排水装置排出。

这样可以有效降低室内湿度。

5. 空气送风：经过处理后的空气通过风管网络送至室内各个房间，达到通风换气和气流平衡的效果。

综上所述，空气处理机组通过循环、过滤、加热和除湿等原理对室内空气进行处理，实现净化、调温和调湿的效果，为人们提供一个舒适、健康的室内环境。

舒适型屋顶式空调机组（分体型）
屋顶式空调机组是一种风冷直膨式分体型空调机，由压缩冷凝段和空气处理段两段组成。

在结构和表面处理上，考虑了防腐蚀、防暴晒、防雨淋等措施，所以可以安装在屋顶上或平台上。

它是通过风管向空调区域输送经处理过的空气，来调节空调区域温度，无需冷却塔和制冷水系统，可以节省空调机房。

具有高能效比、低噪音、日常维护费用低、运行费用低、控制精度高、安装方便等优点，主要用在大、中型厂房，实验室，购物商场，办公室写字楼，展厅等空调场所。

屋顶空调机（爱斯特空调）的基本原理是：压缩机把制冷剂压缩成高温高压气体（氟利昂），再经过冷凝器冷凝，通过节流阀节流之后，通入到蒸发器中，压力骤降，液态制冷剂变成气态，通过散热片吸收空气中大量的热量制冷。

同时低压气态的制冷剂再通过汽液分离器的分离，气态制冷剂再被压缩机吸进去压缩，这样循环就完成了制冷系统。

制热系统也是这个原理，只是方式相反。

燃煤发电机组暖通设备屋顶通风器技术规范书2009年04月目录附件1 技术规范．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 1.1总则．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 1.2工程概况．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 1.3规范和标准．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 1.4设计和运行条件 (2)1.5设备要求 (3)1.6设计和结构特点 (3)1.7制造要求 (4)1.8设备材质要求 (5)1.9电气、仪表和控制要求 (6)1.10表面整理和涂料 (7)1.11清洁、涂层、包装、装卸、运输与储存．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．8 1.12设备标志．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．8 1.13技术参数性能表(卖方填写) ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．9附件2 供货要求和范围．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．12 2.1 供货要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．12 2.2供货范围........................................... ．．．．．．．．．．．．．．．．13附件3 技术资料和交付进度．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．15 3.1一般要求 (15)3.2技术文件和图纸 (15)附件4 交货进度．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．17附件5 监造、检查和性能验收试验．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．18 5.1 概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．18 5.2 工厂检查．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．18 5.3 设备监造．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．18 5.4 性能验收试验．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．19附件6 设备分项价格．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．21附件7 技术服务和联络．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．24 7.1 卖方现场技术服务．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．24 7.2 培训．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．24 7.3 设计联络会．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．25附件8 分包与外购．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．26附件9 大件部件情况．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．27附件1 技术规范1.1总则1.1.1本技术协议书适用于燃煤发电机组工程超超临界机组汽机房通风采用的屋顶自然通风器的功能设计、结构、性能、安装和试验等方面的技术要求。

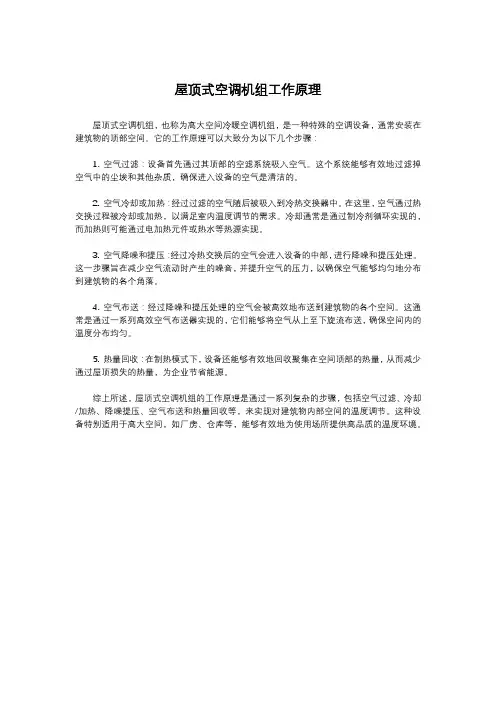

屋顶式空调机组工作原理
屋顶式空调机组，也称为高大空间冷暖空调机组，是一种特殊的空调设备，通常安装在建筑物的顶部空间。

它的工作原理可以大致分为以下几个步骤：
1. 空气过滤：设备首先通过其顶部的空滤系统吸入空气。

这个系统能够有效地过滤掉空气中的尘埃和其他杂质，确保进入设备的空气是清洁的。

2. 空气冷却或加热：经过过滤的空气随后被吸入到冷热交换器中。

在这里，空气通过热交换过程被冷却或加热，以满足室内温度调节的需求。

冷却通常是通过制冷剂循环实现的，而加热则可能通过电加热元件或热水等热源实现。

3. 空气降噪和提压：经过冷热交换后的空气会进入设备的中部，进行降噪和提压处理。

这一步骤旨在减少空气流动时产生的噪音，并提升空气的压力，以确保空气能够均匀地分布到建筑物的各个角落。

4. 空气布送：经过降噪和提压处理的空气会被高效地布送到建筑物的各个空间。

这通常是通过一系列高效空气布送器实现的，它们能够将空气从上至下旋流布送，确保空间内的温度分布均匀。

5. 热量回收：在制热模式下，设备还能够有效地回收聚集在空间顶部的热量，从而减少通过屋顶损失的热量，为企业节省能源。

综上所述，屋顶式空调机组的工作原理是通过一系列复杂的步骤，包括空气过滤、冷却/加热、降噪提压、空气布送和热量回收等，来实现对建筑物内部空间的温度调节。

这种设备特别适用于高大空间，如厂房、仓库等，能够有效地为使用场所提供高品质的温度环境。
