教案课程名称：汽车底盘构造与维修课次教学内容教学内容备注一、离合器功用及工作原理1、离合器的功用与要求：（1）功用1）使发动机与传动系逐渐接合，保证汽车平稳起步。
2）暂时切断发动机与传动系的联系，便于发动机的起动和变速器的换档，保证传动系换档时工作平顺。
3）限制所传递转矩，防止传动系过载(2)对离合器的要求：1）具有合适的储备能力。
既能保证传递发动机最大扭矩，又能防止传动系过载。
2）接合平顺柔和，以保证汽车平稳起步3）分离迅速彻底，便于换档和发动机起动。
4）具有良好的散热能力。
5）操纵轻便，以减轻驾驶员的疲劳。
6）从动部分的转动惯量应尽量小,以减小换档时的冲击。
重点介绍：·要求掌握离合器功用及工作原理2、摩擦片式离合器工作原理（1）离合器的组成·主动部分、从动部分、压紧装置、分离机构和操纵机构（2）离合器的工作原理1）接合状态：2）分离过程3）接合过程3、摩擦离合器主要类型1）按从动盘数目分为：单片式、双片式、多片式。
轿车和轻中型货车一般采用单片式2）按压紧弹簧的型式与布置分：周布弹簧式、中央弹簧式、膜片弹簧式重点介绍摩擦片式离合器工作原理·要求学生掌握摩擦片式离合器的动力传递过程二、摩擦片式离合器的构造（一）摩擦片式离合器的基本构造·摩擦片式离合器一般由主动部分、从动部分、压紧机构和操纵机构四部分组成。
重点介绍：·要求掌握摩擦片式离合器的构造·所有专业要求一致（二）两种典型的摩擦片式离合器1、膜片弹簧离合器（1）结构1）膜片弹簧：用优质弹簧钢板制成，形状为碟形，开有径向切槽，切槽内端连通，外端为圆孔。
两个切槽之间钢板形成一个弹性杠杆，即是压紧弹簧又是分离杠杆2）压紧装置：压紧装置由压盘、离合器盖、膜片弹簧、支承圈、定位铆钉、分离钩、传动片组成（2）工作原理·膜片弹簧中部两侧由支承圈夹持在离合器盖上，支承圈既是变形支点，压盘周边有多个分离钩与膜片弹簧钩在一起。
任务一离合器检查与保养习题
一、填空题
1、离合器的作用是、、、。
2、液压式离合器操纵机构主要由、、、离合器主缸、离合器工作缸、分离轴承、分离拨叉等组成。
3、为使离合器结合柔和，起步平稳，单片离合器从动盘钢片具有结构。
4、离合器踏板的自由行程过大，会造成。
二、选择题
1、当离合器处于完全接合状态时，变速器的第一轴（）。
A、不转动
B、与发动机曲轴转速不相同
C、与发动机曲轴转速相同
2、膜片弹簧离合器主要特点是用一个膜片弹簧代替传统的（）。
A、螺旋弹簧
B、分离杠杆
3、液压式离合器操纵系统漏油或有空气，会引起( )。
A 、离合器打滑B、离合器分离不彻底C 、离合器异响
4、离合器的压盘是（）
A、主动部件
B、从动部件
三、解答题
1、液压式离合器操纵机构工作原理？
参考答案
一、填空题
1、保障汽车平稳起步、便于换挡、防止传动系统过载、降低扭振冲击。
2、离合器踏板、推杆、储液罐
3、弹性
4、离合器分离不彻底
二、选择题
1、C
2、A
3、B
4、A
三、解答题
1、液压式离合器操纵机构工作原理
当踩下离合器踏板时，通过离合器主缸推杆使主缸活塞压缩活塞弹簧，管路中油液受压，压力升高，在油压的作用下，工作缸活塞推动推杆，带动分离轴承使离合器分离。
当松开离合器踏板时，踏板在复位弹簧的作用下回位，油压下降，工作缸中的活塞回位，离合器结合。
汽车构造教案1．接合状态离台器接合状态时，弹簧将压盘、飞轮及从动盘互相压紧。
发动机的转矩经飞轮及压盘通过摩擦面的摩擦力矩传至从动盘，再经从动轴向传动系输出。
2．分离过程踏下踏板时、拉杆13拉动分离叉11外端向有(后)移动，分离叉内端则通过分离轴承9推动分离杠杆7的内端向前移动，分离杠杆外端便拉动压盘向后移动，使其在进一步压缩压紧弹簧的同时，解除对从动盘的压力。
于是离合器的主从动部分处于分离状态而中断动力的传递。
3．接合过程当需要恢复动力的传递时，缓慢地拾起离合器踏板，分离轴承9减小对分离杠杆内端的压力，压盘便在压紧弹簧16作用下逐渐压紧从动盘3，并使所传递的扭矩逐渐增大。
当所能传递的扭矩小于汽车起步阻力时．汽车不动，从动盘不转、主、从动摩擦面间完全打滑；当所能传递的扭矩达到足以克服汽车开始起步的阻力时，从动盘开始旋转，汽车开始移动，但仍低于飞轮的转速，即摩擦面间仍存在着部分打滑的现象。
再随着压力的不断增加和汽车的不断加速，主、从动部分的转速差逐渐减小。
直到转速相等滑磨现象消失，离合器完全接合为止，接合过程即结束。
由上可知，汽车平稳起步是靠离合器逐渐接合过程中滑磨程度的变化来实现的。
接合后，在回位弹簧15的作用下，踏板回到最高位置，分离叉内端回至原有3．压紧机构图12-2所示，沿压盘周向对称布置的16个螺旋弹簧31将压盘和从功盘压向飞轮，使离合器处于接合状态。
发动机的动力一部分由飞轮经摩擦作用直接传到从动盘上；另一部分由离合器盖、传动片传给压盘，最后也通过摩擦片传给从动盘。
为了减小压盘向弹簧传热引起退火，压紧力降低，在压盘的弹簧座处做成凸起的“十”字形筋条，以减小接触面积，或加隔热垫。
4．分离机构（1）分离叉分离叉与其转轴制成—体，轴的两端靠衬套支承在离合器壳上。
（2）分离杠杆图12-2所示的离合器有4个用薄钢板冲压制成的分离杠杆。
采用了支点移动，重点摆动的综合式防干涉机构。
如图12-5所示，支承柱20前端松插入压盘16相应的孔中，中部有方孔，后端用调整螺母23的球面支承在离合器盖19相应的孔上。

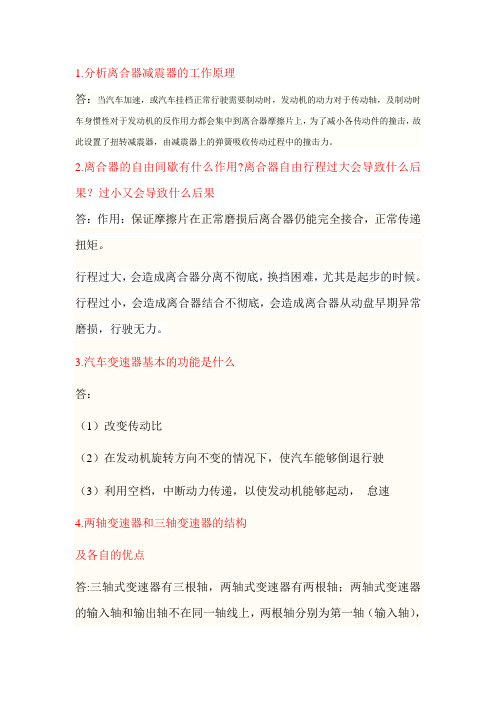

1.分析离合器减震器的工作原理答：当汽车加速，或汽车挂档正常行驶需要制动时，发动机的动力对于传动轴，及制动时车身惯性对于发动机的反作用力都会集中到离合器摩擦片上，为了减小各传动件的撞击，故此设置了扭转减震器，由减震器上的弹簧吸收传动过程中的撞击力。
2.离合器的自由间歇有什么作用?离合器自由行程过大会导致什么后果？过小又会导致什么后果答：作用：保证摩擦片在正常磨损后离合器仍能完全接合，正常传递扭矩。
行程过大，会造成离合器分离不彻底，换挡困难，尤其是起步的时候。
行程过小，会造成离合器结合不彻底，会造成离合器从动盘早期异常磨损，行驶无力。
3.汽车变速器基本的功能是什么答：（1）改变传动比（2）在发动机旋转方向不变的情况下，使汽车能够倒退行驶（3）利用空档，中断动力传递，以使发动机能够起动，怠速4.两轴变速器和三轴变速器的结构及各自的优点答:三轴式变速器有三根轴，两轴式变速器有两根轴；两轴式变速器的输入轴和输出轴不在同一轴线上，两根轴分别为第一轴（输入轴），第二轴（输出轴）。
第一轴为离合器的从动轴，第二轴为主减速器的主动轴，且单级变速，由于体积小，多被轿车所用。
与两轴式变速器不同的是三轴式变速器的输入轴和输出轴在同一轴线上，比两轴式变速器多了一个中间轴，且是二级变速。
由于产生的扭矩大，体机大，多为重型车所用或前置后驱的布置形式。
两轴式特点：（1）. 前进档每一个档位从输入轴到输出轴只有一对齿轮传动：效率相对较高（2）.没有直接档（3）.前进档几乎都采用常啮合斜齿：传动平稳（4）. 输入轴与曲轴无支靠关系普遍用于FF/RR（前置前驱后置后驱）方案的普通、中级轿车上5.试说明三轴变速器各档的传力路线答：换挡方式，动力传递路线和传动比一档：一轴齿轮2,33 中间轴26 齿轮29 ，17结合齿圈18 结合套20花键毂24 第二轴23 传动比i1=二档：一轴齿轮2,33 中间轴26 齿轮30 ，16结合齿圈15 结合套12花键毂13 第二轴23三档：四档：一轴齿轮2 结合齿圈3 结合套5 花键毂35 第二轴23I4=4五档：i5=0.794倒档：一轴齿轮2,33 中间轴26 齿轮25，28，22 结合齿圈21 结合套20 花键毂24 第二轴236.汽车传动系为什么要装离合器，离合器由哪几部分组成，各部分的功能答：离合器功用（1）保证汽车平稳起步（2）保证换挡时工作平稳（3）防止传动系过载主要由主动部分，从动部分，压紧结构和操纵结构组成。
