压铸模技术要求规笵

压铸模技术要求规笵压铸模技术是指将熔融金属注入到特制模具中，通过压力和冷却加工过程，将其凝固成形的一种金属加工方法。

压铸模技术广泛应用于制造业，特别是汽车、航空航天、电子电器等领域。

它要求模具具备一系列的技术要求和规范，以保证铸件的质量和生产效率。

一、模具材料的选择：模具材料要具备高耐热、高硬度、高强度、高耐磨等特性，以应对高温、高压和高速的冲击力。

常用的模具材料有工具钢、合金钢和硬质合金等。

二、模具设计：模具设计应遵循产品的要求，包括尺寸精度、外观要求、结构复杂度等。

设计中要考虑到合理的冷却系统，以保证产品的冷却速度和均匀性，避免缩松和热裂纹等缺陷。

三、模具制造：模具制造要求高精度和高质量。

制造过程中要使用精密加工设备和合理的工艺流程，尤其是模具中心孔、腔型和腔壁的加工，要确保其尺寸和几何形状的精度。

四、模具维护：模具在使用过程中会面临磨损、冲击和疲劳等问题，需要定期维护和保养。

主要包括模具的清洁、润滑和修复等工作，以延长模具的使用寿命和保持较好的加工精度。

五、模具试模和调试：模具制造完成后，需要进行试模和调试工作。

通过试模可以检验模具的结构和尺寸是否满足要求，是否有漏料、开裂等问题。

调试过程中需根据试模结果进行调整，以确保铸件的质量和尺寸精度。

六、模具应用：模具在使用中要对材料性能、温度、压力等参数进行合理控制，以避免过渡应力、热裂纹和变形等问题。

模具应用过程中，操作人员需要按照操作规程进行操作，并保持模具的清洁和正常维护。

七、模具质量管理：模具的质量管理是整个生产过程的重要环节。

要建立相应的质量管理体系，制定操作规程和质量标准，监控和控制每一个生产环节，确保产品的质量和生产效率。

总之，压铸模技术要求规范的模具材料选择、合理的模具设计、高精度的模具制造、定期的模具维护、严格的模具试模和调试工作、合理的模具应用和质量管理。

只有严格按照这些要求进行操作和管理，才能保证压铸模技术的高质量和高效率。

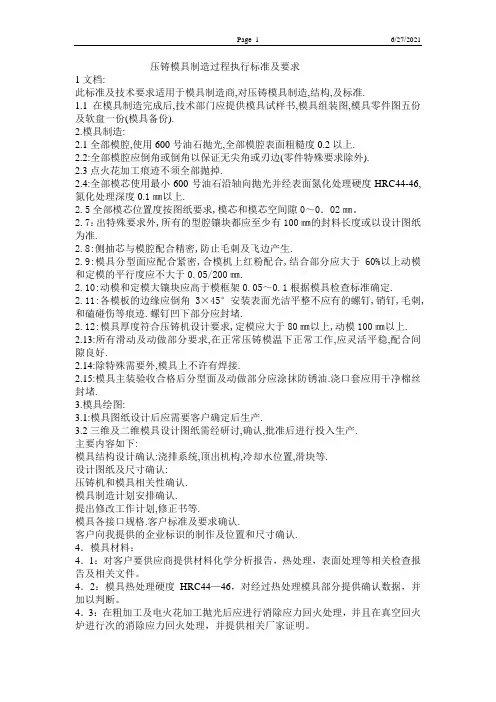

压铸模具制造过程执行标准及要求1文档:此标准及技术要求适用于模具制造商,对压铸模具制造,结构,及标准.1.1在模具制造完成后,技术部门应提供模具试样书,模具组装图,模具零件图五份及软盘一份(模具备份).2.模具制造:2.1全部模腔,使用600号油石抛光,全部模腔表面粗糙度0.2以上.2.2:全部模腔应倒角或倒角以保证无尖角或刃边(零件特殊要求除外).2.3点火花加工痕迹不须全部抛掉.2.4:全部模芯使用最小600号油石沿轴向抛光并经表面氮化处理硬度HRC44-46,氮化处理深度0.1㎜以上.2.5全部模芯位置度按图纸要求,模芯和模芯空间隙0～0．02㎜。

2.7：出特殊要求外,所有的型腔镶块都应至少有100㎜的封料长度或以设计图纸为准.2.8:侧抽芯与模腔配合精密,防止毛刺及飞边产生.2.9:模具分型面应配合紧密,合模机上红粉配合,结合部分应大于60%以上动模和定模的平行度应不大于0.05/200㎜.2.10:动模和定模大镶块应高于模框架0.05～0.1根据模具检查标准确定.2.11:各模板的边缘应倒角3×45°安装表面光洁平整不应有的螺钉,销钉,毛刺,和磕碰伤等痕迹.螺钉凹下部分应封堵.2.12:模具厚度符合压铸机设计要求,定模应大于80㎜以上,动模100㎜以上. 2.13:所有滑动及动做部分要求,在正常压铸模温下正常工作,应灵活平稳,配合间隙良好.2.14:除特殊需要外,模具上不许有焊接.2.15:模具主装验收合格后分型面及动做部分应涂抹防锈油.浇口套应用干净棉丝封堵.3.模具绘图:3.1:模具图纸设计后应需要客户确定后生产.3.2三维及二维模具设计图纸需经研讨,确认,批准后进行投入生产.主要内容如下:模具结构设计确认:浇排系统,顶出机构,冷却水位置,滑块等.设计图纸及尺寸确认:压铸机和模具相关性确认.模具制造计划安排确认.提出修改工作计划,修正书等.模具各接口规格.客户标准及要求确认.客户向我提供的企业标识的制作及位置和尺寸确认.4．模具材料：4．1：对客户要供应商提供材料化学分析报告，热处理，表面处理等相关检查报告及相关文件。

压铸模材料选择及技术要求1.压铸模材料的选择：（1）钢材：钢材可以分为冷工作模具钢和热工作模具钢两种。

冷工作模具钢适用于生产小件、薄壁件和大批量生产的情况，例如铝合金压铸件；而热工作模具钢适用于生产大型、复杂的压铸件，例如汽车零部件。

常用的冷工作模具钢有CR12MOV、SKD-11等，常用的热工作模具钢有H13、H11等。

（2）铝材：铝材主要适用于生产大批量的铝合金压铸件。

铝材制作的压铸模具具有热导性好、导热均匀、加工性能好等优点。

常用的铝材有铝合金7075、6061等。

（4）合金材料：合金材料具有耐磨、耐腐蚀、高耐热性等优点，适用于生产特殊要求的压铸件。

常用的合金材料有钛合金、锥纳尔合金等。

2.压铸模材料的技术要求：（1）硬度要求：压铸模材料的硬度要适中，太硬会影响加工性能，太软则容易磨损。

一般要求模具材料的硬度为HRC40~50之间。

（2）机械性能要求：压铸模材料的机械性能直接影响到模具的使用寿命和生产效率。

一般要求模具材料具有较高的抗拉强度、屈服强度和冲击韧性。

（3）导热性要求：压铸模材料的导热性对产品的质量有着重要影响。

材料的导热性能越好，铸件凝固时间越短，产品质量越好。

因此，模具材料的导热性要求较高。

（4）耐磨性要求：压铸模材料需要具备耐磨性能，以防止在生产过程中产生磨损或磨损引起的划伤。

（5）耐腐蚀性要求：压铸模材料需要具备一定的耐腐蚀性能，以防止在铸造过程中与液态金属发生化学反应导致腐蚀和腐蚀引起的模具表面变形。

总之，压铸模材料的选择和技术要求需要综合考虑许多因素，如产品要求、生产批量、模具制造成本、机械性能、导热性、耐磨性和耐腐蚀性等。

合理选择和正确使用压铸模材料是确保压铸模具寿命、提高生产效率和产品质量的关键。

压铸模的技术要求1.压铸模装配图需标明的技术要求装配图上应标注如下几点技术要求：1）模具的最大外形尺寸(长×宽×高)。

2）选用压铸机的型号。

3）选用压室的内径、比压或喷嘴直径。

4）最小开模行程。

5）推出机构的推出行程。

6）铸件的浇注系统及主要尺寸。

7）模具有关的附件的规格、数量和工作程序。

8）注意特殊机构的动作过程。

2.压铸模外形和安装部位的技术要求：1）各模板的边缘均应倒角C2，安装面应光滑平整，不应有突出的螺钉头、销钉、毛刺和击伤的痕迹。

2）在模具非工作表面上醒目的地方打上明显的标记，包括以下的内容：产品代号、模具编号、制造日期、和模具制造厂家名称或代号。

3）在定、动模上分别设有吊装螺钉，质量较大的零件(≥25kg)也应设置起吊螺钉。

4）模具安装部位的有关尺寸应符合所选用压铸机的相关对应尺寸，且装拆方便，压室的安装孔径和深度必须严格检查。

5）分型面上除导套孔、斜销孔外，所有模具制造过程中的工艺孔、螺钉孔多应堵塞，并且与分型面平齐。

3．总体装配精度的技术要求：1）模具分型面对定、动模板安装平面的平行度，见表9-2。

2）导柱、导套对定、动模座板安装面的垂直度，见表9-3。

3）在分型面上，定模、动模镶块平面应分别与定模、动模模板齐平，可允许略高，但控制在0.05～0.10mm范围内。

表9-2 定、动模板安装平面的平行度（单位：mm）表9-3 导柱、导套对定、动模座板安装面的垂直度（单位：mm）4）推杆、复位杆应分别与型面平齐，推杆允许突出型面，但不大干0.1mm。

复位杆允许低于分型面，但不大于0.05mm。

5）模具所有活动部件，应保证位置准确，动作可靠，不得有卡滞和歪斜的现象，要求固定的零件不得相对窜动。

6）浇道的转接处应光滑连接，镶拼处应紧密，未注脱模斜度不小于5º，表面粗糙度R不大于0.4μm。

a7）滑块运动应平稳，合模后滑块与楔紧块应压紧，接触面积不小于3／4，开模后定位准确可靠。
