压铸压铸件设计规范

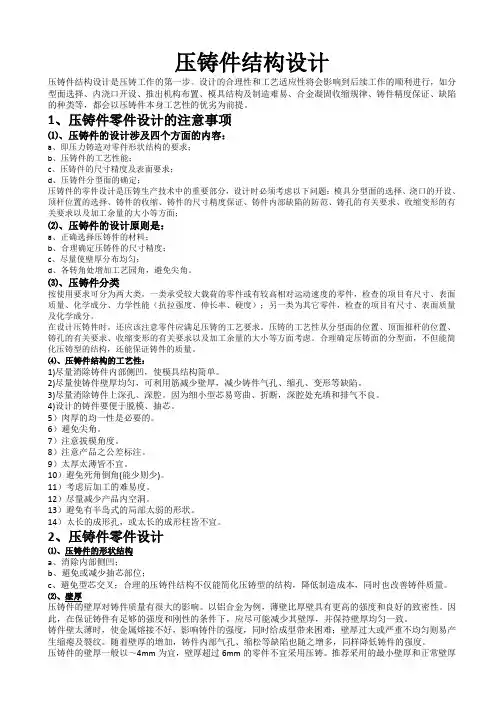

压铸件结构设计压铸件结构设计是压铸工作的第一步。

设计的合理性和工艺适应性将会影响到后续工作的顺利进行，如分型面选择、内浇口开设、推出机构布置、模具结构及制造难易、合金凝固收缩规律、铸件精度保证、缺陷的种类等，都会以压铸件本身工艺性的优劣为前提。

1、压铸件零件设计的考前须知⑴、压铸件的设计涉及四个方面的内容：a、即压力铸造对零件形状结构的要求；b、压铸件的工艺性能；c、压铸件的尺寸精度及外表要求；d、压铸件分型面确实定；压铸件的零件设计是压铸生产技术中的重要局部，设计时必须考虑以下问题：模具分型面的选择、浇口的开设、顶杆位置的选择、铸件的收缩、铸件的尺寸精度保证、铸件内部缺陷的防范、铸孔的有关要求、收缩变形的有关要求以及加工余量的大小等方面；⑵、压铸件的设计原那么是：a、正确选择压铸件的材料；b、合理确定压铸件的尺寸精度；c、尽量使壁厚分布均匀；d、各转角处增加工艺园角，防止尖角。

⑶、压铸件分类按使用要求可分为两大类，一类承受较大载荷的零件或有较高相对运动速度的零件，检查的工程有尺寸、外表质量、化学成分、力学性能〔抗拉强度、伸长率、硬度〕；另一类为其它零件，检查的工程有尺寸、外表质量及化学成分。

在设计压铸件时，还应该注意零件应满足压铸的工艺要求。

压铸的工艺性从分型面的位置、顶面推杆的位置、铸孔的有关要求、收缩变形的有关要求以及加工余量的大小等方面考虑。

合理确定压铸面的分型面，不但能简化压铸型的结构，还能保证铸件的质量。

⑷、压铸件结构的工艺性：1)尽量消除铸件内部侧凹，使模具结构简单。

2)尽量使铸件壁厚均匀，可利用筋减少壁厚，减少铸件气孔、缩孔、变形等缺陷。

3)尽量消除铸件上深孔、深腔。

因为细小型芯易弯曲、折断，深腔处充填和排气不良。

4)设计的铸件要便于脱模、抽芯。

5〕肉厚的均一性是必要的。

6〕防止尖角。

7〕注意拔模角度。

8〕注意产品之公差标注。

9〕太厚太薄皆不宜。

10〕防止死角倒角(能少那么少)。

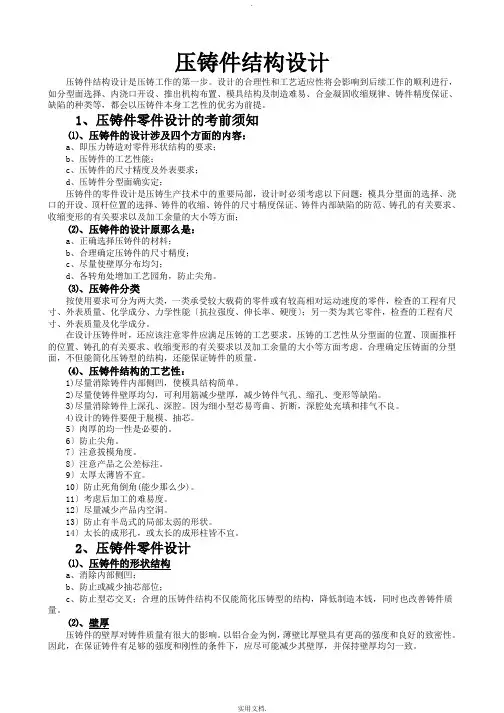

压铸件结构设计压铸件结构设计是压铸工作的第一步。

设计的合理性和工艺适应性将会影响到后续工作的顺利进行，如分型面选择、内浇口开设、推出机构布置、模具结构及制造难易、合金凝固收缩规律、铸件精度保证、缺陷的种类等，都会以压铸件本身工艺性的优劣为前提。

1、压铸件零件设计的注意事项⑴、压铸件的设计涉及四个方面的内容：a、即压力铸造对零件形状结构的要求；b、压铸件的工艺性能；c、压铸件的尺寸精度及表面要求；d、压铸件分型面的确定；压铸件的零件设计是压铸生产技术中的重要部分，设计时必须考虑以下问题：模具分型面的选择、浇口的开设、顶杆位置的选择、铸件的收缩、铸件的尺寸精度保证、铸件内部缺陷的防范、铸孔的有关要求、收缩变形的有关要求以及加工余量的大小等方面；⑵、压铸件的设计原则是：a、正确选择压铸件的材料；b、合理确定压铸件的尺寸精度；c、尽量使壁厚分布均匀；d、各转角处增加工艺园角，避免尖角。

⑶、压铸件分类按使用要求可分为两大类，一类承受较大载荷的零件或有较高相对运动速度的零件，检查的项目有尺寸、表面质量、化学成分、力学性能（抗拉强度、伸长率、硬度）；另一类为其它零件，检查的项目有尺寸、表面质量及化学成分。

在设计压铸件时，还应该注意零件应满足压铸的工艺要求。

压铸的工艺性从分型面的位置、顶面推杆的位置、铸孔的有关要求、收缩变形的有关要求以及加工余量的大小等方面考虑。

合理确定压铸面的分型面，不但能简化压铸型的结构，还能保证铸件的质量。

⑷、压铸件结构的工艺性：1)尽量消除铸件内部侧凹，使模具结构简单。

2)尽量使铸件壁厚均匀，可利用筋减少壁厚，减少铸件气孔、缩孔、变形等缺陷。

3)尽量消除铸件上深孔、深腔。

因为细小型芯易弯曲、折断，深腔处充填和排气不良。

4)设计的铸件要便于脱模、抽芯。

5）肉厚的均一性是必要的。

6）避免尖角。

7）注意拔模角度。

8）注意产品之公差标注。

9）太厚太薄皆不宜。

10）避免死角倒角(能少则少)。

11）考虑后加工的难易度。

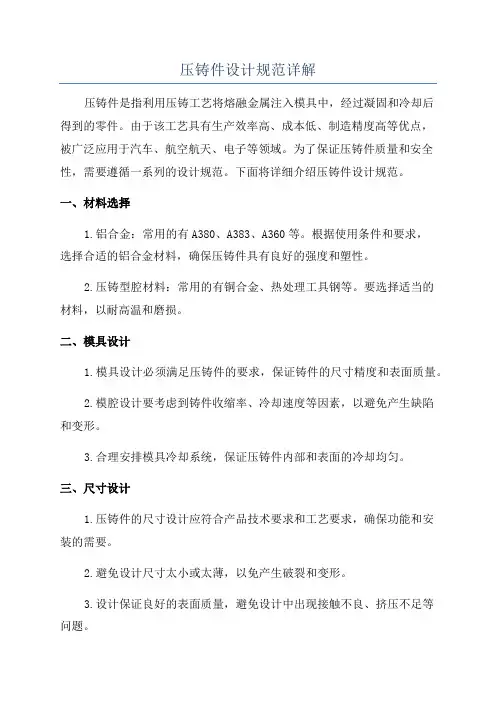

压铸件设计规范详解压铸件是指利用压铸工艺将熔融金属注入模具中，经过凝固和冷却后得到的零件。

由于该工艺具有生产效率高、成本低、制造精度高等优点，被广泛应用于汽车、航空航天、电子等领域。

为了保证压铸件质量和安全性，需要遵循一系列的设计规范。

下面将详细介绍压铸件设计规范。

一、材料选择1.铝合金：常用的有A380、A383、A360等。

根据使用条件和要求，选择合适的铝合金材料，确保压铸件具有良好的强度和塑性。

2.压铸型腔材料：常用的有铜合金、热处理工具钢等。

要选择适当的材料，以耐高温和磨损。

二、模具设计1.模具设计必须满足压铸件的要求，保证铸件的尺寸精度和表面质量。

2.模腔设计要考虑到铸件收缩率、冷却速度等因素，以避免产生缺陷和变形。

3.合理安排模具冷却系统，保证压铸件内部和表面的冷却均匀。

三、尺寸设计1.压铸件的尺寸设计应符合产品技术要求和工艺要求，确保功能和安装的需要。

2.避免设计尺寸太小或太薄，以免产生破裂和变形。

3.设计保证良好的表面质量，避免设计中出现接触不良、挤压不足等问题。

四、壁厚设计1.壁厚不应过薄，以免影响产品的强度和刚性。

2.避免壁厚过大，以减少成本和缩短冷却时间。

3.边缘和角部应注意壁厚过渡，避免产生应力集中。

五、设计角度和半径1.设计时应根据铝合金的流动性选择合适的角度和半径。

2.避免设计尖锐角度和太小的半径，以免产生气孔和挤压不足。

3.设计角度和半径应保持一定的一致性，避免因设计不当导致铸件变形和收缩不均匀。

六、设计放射状构件1.当压铸件具有放射状构件时，要合理设计放射状梁的位置和数量，以充分利用材料，并减少成本。

2.注意放射状构件的设计不应影响整体结构的强度。

七、设计排气系统1.设计时要考虑到铸件内部的气孔、气泡等气体排出问题。

2.合理安排和设计排气道，以保证良好的注模效果和铸件质量。

八、设计孔和螺纹1.设计孔和螺纹时应遵循标准规范，确保质量和安装的可靠性。

2.孔和螺纹的位置和尺寸应符合产品要求，保证压铸件的功能和使用要求。

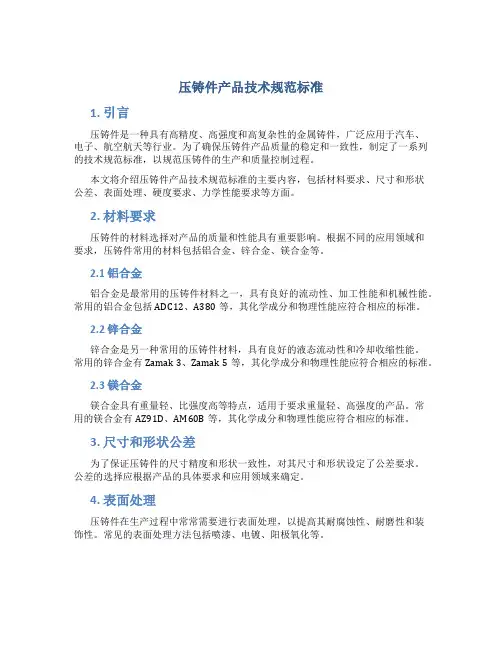

压铸件产品技术规范标准1. 引言压铸件是一种具有高精度、高强度和高复杂性的金属铸件，广泛应用于汽车、电子、航空航天等行业。

为了确保压铸件产品质量的稳定和一致性，制定了一系列的技术规范标准，以规范压铸件的生产和质量控制过程。

本文将介绍压铸件产品技术规范标准的主要内容，包括材料要求、尺寸和形状公差、表面处理、硬度要求、力学性能要求等方面。

2. 材料要求压铸件的材料选择对产品的质量和性能具有重要影响。

根据不同的应用领域和要求，压铸件常用的材料包括铝合金、锌合金、镁合金等。

2.1 铝合金铝合金是最常用的压铸件材料之一，具有良好的流动性、加工性能和机械性能。

常用的铝合金包括ADC12、A380等，其化学成分和物理性能应符合相应的标准。

2.2 锌合金锌合金是另一种常用的压铸件材料，具有良好的液态流动性和冷却收缩性能。

常用的锌合金有Zamak 3、Zamak 5等，其化学成分和物理性能应符合相应的标准。

2.3 镁合金镁合金具有重量轻、比强度高等特点，适用于要求重量轻、高强度的产品。

常用的镁合金有AZ91D、AM60B等，其化学成分和物理性能应符合相应的标准。

3. 尺寸和形状公差为了保证压铸件的尺寸精度和形状一致性，对其尺寸和形状设定了公差要求。

公差的选择应根据产品的具体要求和应用领域来确定。

4. 表面处理压铸件在生产过程中常常需要进行表面处理，以提高其耐腐蚀性、耐磨性和装饰性。

常见的表面处理方法包括喷漆、电镀、阳极氧化等。

5. 硬度要求压铸件的硬度是其材料和工艺的重要指标之一，对产品的强度、耐磨性、耐腐蚀性等性能有直接影响。

硬度测试应按照相应的标准进行，测试结果应符合规定的要求。

6. 力学性能要求压铸件的力学性能包括抗拉强度、屈服强度、延伸率等指标。

根据产品的具体要求和应用领域，制定了相应的力学性能要求。

力学性能测试应按照相应的标准进行，测试结果应符合规定的要求。

7. 检验和质量控制为了确保压铸件产品的质量稳定和一致性，需要进行严格的检验和质量控制。

压铸类产品结构设计的工艺要求
压力铸造是将熔融状态或者（半）熔融状态合金浇入压铸机的压室，以极高的速度在高压的作用下充填在压铸模的型腔内，使熔融合金在高压下冷却凝固成型的方法。

常见的压铸材料包括：铝合金、锌合金、镁合金、铜合金等，铝合金又分为铝镁合金、铝铜合金、铝锌合金、铝硅合金等。

压铸类产品在结构设计时的工艺要求注意的几个方面。

①压铸件的厚度
压铸件产品的厚度一般指料厚，料的厚薄直接影响压铸的难易，一般情况下，压铸产品的料厚≥0.8mm，具体料厚根据产品设计。

压铸产品不会因为局部料厚产生缩水的现象，相反，在一些尖钢薄钢处要加料填充，避免模具强度低而损坏。

压铸产品的外观面局部最小料厚≥0.7mm，非外观面局部最小料厚度建议≥0.4mm，太薄会导致填充不良、无法成型，薄的区域面积也不能太大，否则无法成型。

②压铸件的拔模角
压铸件与塑胶件一样，内外表面都需要拔模角，压铸件外表面的
拔模角一般在1°~3°，内表面拔模角比外表面拔模角大一点，方便产品出模。

③压铸件的后续加工
压铸件有时达不到设计的要求，需要后续加工。

其中螺丝柱中的螺纹就是后续加工的，在设计产品时只需留出底孔就可以。

压铸件有深孔时，压铸件需要做出孔位置，再通过后续机械钻孔加工完成。

压铸件有些表面要求较高的精度，一般也需要后续加工，在设计时可在需要后续加工的地方留出加工余量，加工余量一般在0.5mm 左右。

④压铸件产品不能变形，一般是螺丝连接，在做扣位连接，连接的对应产品必须能变形，如塑胶产品等。

⑤压铸件产品加强筋不能太多，对于薄壁类零件，需适当设计加强筋，以增加产品的抗弯强度，防止产品变形损坏。

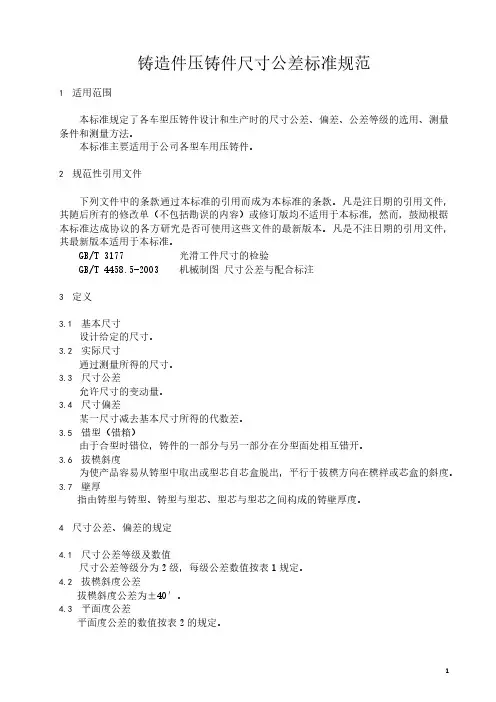

铸造件压铸件尺寸公差标准规范1 适用范围本标准规定了各车型压铸件设计和生产时的尺寸公差、偏差、公差等级的选用、测量条件和测量方法。

本标准主要适用于公司各型车用压铸件。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 3177 光滑工件尺寸的检验GB/T 4458.5-2003 机械制图尺寸公差与配合标注3 定义3.1 基本尺寸设计给定的尺寸。

3.2 实际尺寸通过测量所得的尺寸。

3.3 尺寸公差允许尺寸的变动量。

3.4 尺寸偏差某一尺寸减去基本尺寸所得的代数差。

3.5 错型（错箱）由于合型时错位，铸件的一部分与另一部分在分型面处相互错开。

3.6 拔模斜度为使产品容易从铸型中取出或型芯自芯盒脱出，平行于拔模方向在模样或芯盒的斜度。

3.7 壁厚指由铸型与铸型、铸型与型芯、型芯与型芯之间构成的铸壁厚度。

4 尺寸公差、偏差的规定4.1 尺寸公差等级及数值尺寸公差等级分为2级，每级公差数值按表1规定。

4.2 拔模斜度公差拔模斜度公差为±40′。

4.3 平面度公差平面度公差的数值按表2的规定。

表 1 (mm)注：（基本尺寸－25）÷25，取整数。

表2(mm)注：（基本尺寸－75）÷25，取整数。

4.4 位置度公差位置度公差的数值按表3的规定。

4.5 同轴度公差同轴度公差的数值按表4的规定。

(mm)注：（基本尺寸－75）÷25，取整数。

4.6 角度尺寸公差对于两个面之间有角度要求的，角度尺寸公差为±20′。

4.7 公差带的位置一般情况下，公差带应相对于基本尺寸对称分布，即一半在基本尺寸之上，一半在基本尺寸之下。

根据实际需要，公差带也可以不对称分布，在此情况下，公差应单独标注在基本尺寸的后面。

压铸件结构设计规范压铸件结构设计压铸件结构设计是压铸工作的第一步。

设计的合理性和工艺适应性将会影响到后续工作的顺利进行，如分型面选择、内浇口开设、推出机构布置、模具结构及制造难易、合金凝固收缩规律、铸件精度保证、缺陷的种类等，都会以压铸件本身工艺性的优劣为前提。

1、压铸件零件设计的注意事项⑴、压铸件的设计涉及四个方面的内容：a、即压力铸造对零件形状结构的要求；b、压铸件的工艺性能；c、压铸件的尺寸精度及表面要求；d、压铸件分型面的确定；压铸件的零件设计是压铸生产技术中的重要部分，设计时必须考虑以下问题：模具分型面的选择、浇口的开设、顶杆位置的选择、铸件的收缩、铸件的尺寸精度保证、铸件内部缺陷的防范、铸孔的有关要求、收缩变形的有关要求以及加工余量的大小等方面；⑵、压铸件的设计原则是：a、正确选择压铸件的材料；b、合理确定压铸件的尺寸精度；c、尽量使壁厚分布均匀；d、各转角处增加工艺园角，避免尖角。

⑶、压铸件分类按使用要求可分为两大类，一类承受较大载荷的零件或有较高相对运动速度的零件，检查的项目有尺寸、表面质量、化学成分、力学性能（抗拉强度、伸长率、硬度）；另一类为其它零件，检查的项目有尺寸、表面质量及化学成分。

在设计压铸件时，还应该注意零件应满足压铸的工艺要求。

压铸的工艺性从分型面的位置、顶面推杆的位置、铸孔的有关要求、收缩变形的有关要求以及加工余量的大小等方面考虑。

合理确定压铸面的分型面，不但能简化压铸型的结构，还能保证铸件的质量。

⑷、压铸件结构的工艺性：1)尽量消除铸件内部侧凹，使模具结构简单。

2)尽量使铸件壁厚均匀，可利用筋减少壁厚，减少铸件气孔、缩孔、变形等缺陷。

3)尽量消除铸件上深孔、深腔。

因为细小型芯易弯曲、折断，深腔处充填和排气不良。

4)设计的铸件要便于脱模、抽芯。

5）肉厚的均一性是必要的。

6）避免尖角。

7）注意拔模角度。

8）注意产品之公差标注。

9）太厚太薄皆不宜。

10）避免死角倒角(能少则少)。

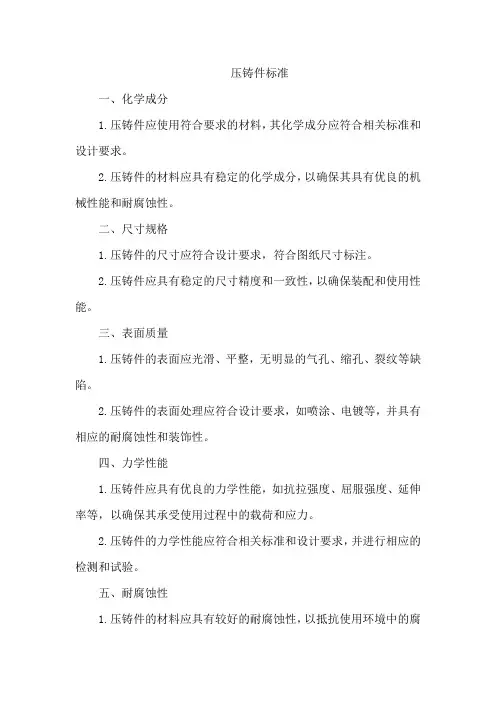

压铸件标准一、化学成分1.压铸件应使用符合要求的材料，其化学成分应符合相关标准和设计要求。

2.压铸件的材料应具有稳定的化学成分，以确保其具有优良的机械性能和耐腐蚀性。

二、尺寸规格1.压铸件的尺寸应符合设计要求，符合图纸尺寸标注。

2.压铸件应具有稳定的尺寸精度和一致性，以确保装配和使用性能。

三、表面质量1.压铸件的表面应光滑、平整，无明显的气孔、缩孔、裂纹等缺陷。

2.压铸件的表面处理应符合设计要求，如喷涂、电镀等，并具有相应的耐腐蚀性和装饰性。

四、力学性能1.压铸件应具有优良的力学性能，如抗拉强度、屈服强度、延伸率等，以确保其承受使用过程中的载荷和应力。

2.压铸件的力学性能应符合相关标准和设计要求，并进行相应的检测和试验。

五、耐腐蚀性1.压铸件的材料应具有较好的耐腐蚀性，以抵抗使用环境中的腐蚀介质侵蚀。

2.压铸件在潮湿、酸性或碱性环境中使用的，应进行相应的耐腐蚀性试验，以验证其耐腐蚀性能。

六、加工性能1.压铸件应具有良好的加工性能，包括可切削性、可磨性等，以确保其加工方便、快捷、精度高。

2.在加工过程中，应注意对压铸件的保护，避免过热、变形等问题。

七、质量稳定性1.压铸件的生产过程应具有稳定的质量控制体系，以确保其质量的稳定性和一致性。

2.在生产过程中，应对压铸件进行严格的质量检测和控制，包括外观检测、尺寸检测、材料检测等。

八、环保要求1.压铸件的生产过程应符合环保要求，采用环保材料和工艺，减少对环境的污染。

2.在使用过程中，压铸件应具有较低的环境影响，如低噪音、低能耗等。

同时应对废弃物进行分类回收处理。

压铸件结构设计和压铸工艺压铸是一种将熔融金属注入到铸型中，通过冷却凝固形成所需形状的金属成型工艺。

压铸件结构设计和压铸工艺是压铸过程中至关重要的两个环节，对于保证产品质量和提高生产效率具有重要意义。

下面将从压铸件结构设计和压铸工艺两个方面进行详细介绍。

一、压铸件结构设计1.几何形状：要考虑产品的形状是否适合压铸工艺，避免出现厚壁或复杂形状等难以生产的结构。

2.壁厚设计：在保证产品强度和刚性的前提下，尽量减少壁厚。

过厚的壁厚会导致液态金属充填困难，同时也会增加材料消耗和生产成本。

3.避免内部缺陷：合理设置内部结构，避免产生气孔、缩松等内部缺陷，影响产品质量。

4.轮廓设计：尽量简化复杂的轮廓，减少加工和后处理工序，提高生产效率。

5.集成功能：在设计阶段就考虑到产品的功能需求，尽量将不同功能集成到一个构件中，减少组装工序。

二、压铸工艺压铸工艺是将压铸件结构设计转换为实际产品的过程，主要包括模具设计、熔化与注射、冷却凝固、脱模、后处理等阶段。

1.模具设计：根据产品的形状和尺寸要求，设计出相应的模具。

模具设计要遵循易于加工和维修的原则，并考虑到产品的收缩率，以保证最终产品符合设计要求。

2.熔化与注射：将所需的金属材料加热至液态，然后通过注射机将熔融金属注入到模具中。

注射过程需要控制注射速度和压力，保证金属充填完整且无气泡。

3.冷却凝固：在模具中进行冷却凝固，使注入的金属逐渐凝固。

冷却过程需要控制温度和时间，以保证产品的结晶组织均匀性和性能稳定性。

4.脱模：凝固后的产品从模具中取出，包括冷却水冲洗和振动脱模等工序。

脱模过程需要注意避免产品的变形和损坏。

5.后处理：包括修磨、去毛刺、清洗、表面处理等工序。

后处理旨在提高产品表面质量和机械性能，并满足特定的外观要求。

总结：压铸件结构设计和压铸工艺是相互关联的，一个合理的结构设计可以提高生产效率和产品质量，而一个良好的压铸工艺可以保证结构设计的实施效果。

因此，在进行压铸件结构设计和压铸工艺选择时，需要综合考虑产品的功能要求、材料特性、生产成本等因素，以达到最佳的工艺效果。

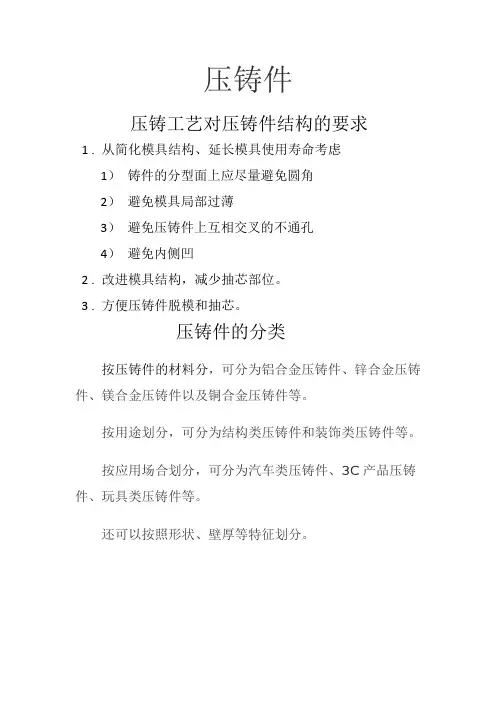

压铸件
压铸工艺对压铸件结构的要求
1 . 从简化模具结构、延长模具使用寿命考虑
1）铸件的分型面上应尽量避免圆角
2）避免模具局部过薄
3）避免压铸件上互相交叉的不通孔
4）避免内侧凹
2 . 改进模具结构，减少抽芯部位。

3 . 方便压铸件脱模和抽芯。

压铸件的分类
按压铸件的材料分，可分为铝合金压铸件、锌合金压铸件、镁合金压铸件以及铜合金压铸件等。

按用途划分，可分为结构类压铸件和装饰类压铸件等。

按应用场合划分，可分为汽车类压铸件、3C产品压铸件、玩具类压铸件等。

还可以按照形状、壁厚等特征划分。

压铸件分型面上尽量避免圆角避免模具局部过薄
避免压铸件上互相交叉的不通孔
铝合金压铸件
锌合金压铸件
汽车零部件
镁合金压铸件
装饰类压铸件
玩具类压铸件（车架）。

压铸件结构设计压铸件结构设计是压铸工作的第一步。

设计的合理性和工艺适应性将会影响到后续工作的顺利进行，如分型面选择、内浇口开设、推出机构布置、模具结构及制造难易、合金凝固收缩规律、铸件精度保证、缺陷的种类等，都会以压铸件本身工艺性的优劣为前提。

1、压铸件零件设计的注意事项⑴、压铸件的设计涉及四个方面的内容：a、即压力铸造对零件形状结构的要求；b、压铸件的工艺性能；c、压铸件的尺寸精度及表面要求；d、压铸件分型面的确定；压铸件的零件设计是压铸生产技术中的重要部分，设计时必须考虑以下问题：模具分型面的选择、浇口的开设、顶杆位置的选择、铸件的收缩、铸件的尺寸精度保证、铸件内部缺陷的防范、铸孔的有关要求、收缩变形的有关要求以及加工余量的大小等方面；⑵、压铸件的设计原则是：a、正确选择压铸件的材料；b、合理确定压铸件的尺寸精度；c、尽量使壁厚分布均匀；d、各转角处增加工艺园角，避免尖角。

⑶、压铸件分类按使用要求可分为两大类，一类承受较大载荷的零件或有较高相对运动速度的零件，检查的项目有尺寸、表面质量、化学成分、力学性能（抗拉强度、伸长率、硬度）；另一类为其它零件，检查的项目有尺寸、表面质量及化学成分。

在设计压铸件时，还应该注意零件应满足压铸的工艺要求。

压铸的工艺性从分型面的位置、顶面推杆的位置、铸孔的有关要求、收缩变形的有关要求以及加工余量的大小等方面考虑。

合理确定压铸面的分型面，不但能简化压铸型的结构，还能保证铸件的质量。

⑷、压铸件结构的工艺性：1)尽量消除铸件内部侧凹，使模具结构简单。

2)尽量使铸件壁厚均匀，可利用筋减少壁厚，减少铸件气孔、缩孔、变形等缺陷。

3)尽量消除铸件上深孔、深腔。

因为细小型芯易弯曲、折断，深腔处充填和排气不良。

4)设计的铸件要便于脱模、抽芯。

5）肉厚的均一性是必要的。

6）避免尖角。

7）注意拔模角度。

8）注意产品之公差标注。

9）太厚太薄皆不宜。

10）避免死角倒角(能少则少)。

11）考虑后加工的难易度。

压铸件结构设计规范压铸件是一种常见的金属制品，它具有成本低、生产效率高以及复杂形状和良好的表面质量等优点。

在压铸件的结构设计中，需要遵循一定的规范和要求，以确保产品的质量和性能。

以下是压铸件结构设计的一些常见规范：1.材料选择：在压铸件结构设计中，需要选择适合的材料，以确保产品的强度和耐用性。

常用的铸造材料包括铝合金、镁合金和锌合金等。

在选择材料时，需要考虑产品的功能要求、工作环境和制造工艺等因素。

2.壁厚设计：在压铸件的结构设计中，需要合理确定壁厚。

过薄的壁厚容易导致产品变形和脆性，而过厚的壁厚会增加产品的重量和生产成本。

一般来说，压铸件的壁厚应根据材料的强度、铸造工艺和表面质量要求等因素进行合理计算和选择。

3.强化设计：在压铸件结构设计中，需要考虑强化结构，以增加产品的刚性和耐用性。

常用的强化结构包括加强肋、加强筋和加强板等。

强化结构可以提高产品的抗拉强度和抗扭强度，减少变形和裂纹的产生。

4.浇注系统设计：在压铸件的结构设计中，需要合理设计浇注系统，以确保熔融金属能够均匀地充满模腔，并排除气体和杂质。

浇注系统设计包括喷嘴和浇口的位置、大小和形状等因素。

合理的浇注系统设计可以提高产品的充型性能和表面质量。

5.模具设计：在压铸件结构设计中，需要合理设计模具，以确保产品的精度和一致性。

模具设计包括型腔结构、型芯结构和冷却系统等。

合理的模具设计可以减少缺陷和变形的产生，提高产品的尺寸精度和表面质量。

综上所述，压铸件的结构设计需要遵循一定的规范和要求，以确保产品的质量和性能。

这些规范包括材料选择、壁厚设计、强化设计、浇注系统设计和模具设计等。

通过合理设计和优化，可以提高产品的制造效率、降低成本，并满足不同应用领域的需求。

压铸件设计规范相关知识压铸件设计规范相关知识一、壁厚压铸件的壁厚对铸件质量有很大的影响。

以铝合金为例，薄壁比厚壁具有更高的强度和良好的致密性。

因此，在保证铸件有足够的强度和刚性的条件下，应尽可能减少其壁厚，并保持壁厚均匀一致。

铸件壁太薄时，使金属熔接不好，影响铸件的强度，同时给成型带来困难；壁厚过大或严重不均匀则易产生缩瘪及裂纹。

随着壁厚的增加，铸件内部气孔、缩松等缺陷也随之增多，同样降低铸件的强度。

压铸件的壁厚一般以2.5～4mm为宜，壁厚超过6mm的零件不宜采用压铸。

推荐采用的最小壁厚和正常壁厚见表1。

表1 压铸件的最小壁厚和正常壁厚二、铸造圆角和脱模斜度1）铸造圆角压铸件各部分相交应有圆角（分型面处除外），使金属填充时流动平稳，气体容易排出，并可避免因锐角而产生裂纹。

对于需要进行电镀和涂饰的压铸件，圆角可以均匀镀层，防止尖角处涂料堆积。

压铸件的圆角半径R一般不宜小于1mm，最小圆角半径为0.5 mm，见表2。

铸造圆角半径的计算见表3。

表2 压铸件的最小圆角半径（mm）我司现采用的圆角一般取R1.5。

表3 铸造圆角半径的计算（mm）说明：①、对锌合金铸件，K=1/4；对铝、镁、合金铸件，K=1/2。

②、计算后的最小圆角应符合表2的要求。

2) 脱模斜度设计压铸件时，就应在结构上留有结构斜度，无结构斜度时，在需要之处，必须有脱模的工艺斜度。

斜度的方向，必须与铸件的脱模方向一致。

推荐的脱模斜度见表4。

表4 脱模斜度说明：①、由此斜度而引起的铸件尺寸偏差，不计入尺寸公差值内。

②、表中数值仅适用型腔深度或型芯高度≤50mm，表面粗糙度在Ra0.1，大端与小端尺寸的单面差的最小值为0.03mm。

当深度或高度＞50mm，或表面粗糙度超过Ra0.1时，则脱模斜度可适当增加。

我司现采用的脱模斜度一般取1.5°。

一般采用的加强筋的尺寸按图1选取：t1=2 t /3～t；t2=3 t /4～t；R≥t/2～t；h≤5t；r≤0.5mm（t—压铸件壁厚，最大不超过6～8mm）。

压铸件结构设计规范方案压铸件是一种常见的金属制品，广泛应用于汽车、电子、航空航天、军工等领域。

在压铸件的结构设计中，需要考虑安全性、可靠性、质量控制和经济性等多个方面的要求。

下面是一些压铸件结构设计的规范方案：1.结构设计原则：设计师应遵循结构设计的基本原则，包括坚固性、合理性和安全性。

压铸件在使用过程中需经受各种力的作用，因此结构需要具有足够的强度和刚度，同时保持合理的重量和尺寸，以确保产品的性能和可靠性。

2.材料选择：压铸件一般使用铝合金、镁合金和锌合金制造，根据具体使用条件和要求选择适合的材料。

在材料选择过程中，需要考虑材料的特性、成本、可塑性以及耐磨性等因素。

3.壁厚设计：压铸件的壁厚对于产品的强度和质量至关重要。

过厚的壁厚会增加材料的用量和制造成本，同时也会降低产品的制造精度和性能；而过薄的壁厚会导致产品强度不足，容易发生变形和破裂。

因此，壁厚的设计需要综合考虑产品的用途和要求，确保最佳的壁厚。

4.结构设计和冷却系统设计：压铸件在制造过程中需要通过冷却系统进行冷却，以确保产品的质量和性能。

合理的结构设计和冷却系统设计可以提高产品的制造精度和表面质量，减少材料的收缩和变形，同时也可以确保冷却介质的循环流动，提高冷却效果。

5.模具设计：压铸件的形状和尺寸需要通过模具来实现。

模具设计需要考虑产品的尺寸、形状、结构和材料特性等多个因素，确保产品可以准确复制并保持良好的质量。

同时，模具设计也需要考虑到产品的成本和制造工艺的可行性。

6.表面处理和热处理：压铸件在制造完成后需要进行表面处理，以提高产品的表面质量和耐腐蚀性。

表面处理可以选择镀铬、喷涂、阳极氧化等方式，根据产品的具体要求进行选择。

另外，部分压铸件还需要进行热处理，以改善材料的性能和强度。

7.质量控制：压铸件的质量控制是确保产品质量和性能的重要环节。

在生产过程中，需要对原材料、模具和工艺进行严格的检验和控制，以确保产品的符合设计要求。

同时，还需要建立完善的质量管理体系和检验机制，对成品进行检验和测试，以确保产品的质量和可靠性。

压铸件结构设计压铸件结构设计是压铸工作的第一步。

设计的合理性和工艺适应性将会影响到后续工作的顺利进行，如分型面选择、内浇口开设、推出机构布置、模具结构及制造难易、合金凝固收缩规律、铸件精度保证、缺陷的种类等，都会以压铸件本身工艺性的优劣为前提。

1、压铸件零件设计的注意事项⑴、压铸件的设计涉及四个方面的内容：a、即压力铸造对零件形状结构的要求；b、压铸件的工艺性能；c、压铸件的尺寸精度及表面要求；d、压铸件分型面的确定；压铸件的零件设计是压铸生产技术中的重要部分，设计时必须考虑以下问题：模具分型面的选择、浇口的开设、顶杆位置的选择、铸件的收缩、铸件的尺寸精度保证、铸件内部缺陷的防范、铸孔的有关要求、收缩变形的有关要求以及加工余量的大小等方面；⑵、压铸件的设计原则是：a、正确选择压铸件的材料；b、合理确定压铸件的尺寸精度；c、尽量使壁厚分布均匀；d、各转角处增加工艺园角，避免尖角。

⑶、压铸件分类按使用要求可分为两大类，一类承受较大载荷的零件或有较高相对运动速度的零件，检查的项目有尺寸、表面质量、化学成分、力学性能（抗拉强度、伸长率、硬度）；另一类为其它零件，检查的项目有尺寸、表面质量及化学成分。

在设计压铸件时，还应该注意零件应满足压铸的工艺要求。

压铸的工艺性从分型面的位置、顶面推杆的位置、铸孔的有关要求、收缩变形的有关要求以及加工余量的大小等方面考虑。

合理确定压铸面的分型面，不但能简化压铸型的结构，还能保证铸件的质量。

⑷、压铸件结构的工艺性：1)尽量消除铸件内部侧凹，使模具结构简单。

2)尽量使铸件壁厚均匀，可利用筋减少壁厚，减少铸件气孔、缩孔、变形等缺陷。

3)尽量消除铸件上深孔、深腔。

因为细小型芯易弯曲、折断，深腔处充填和排气不良。

4)设计的铸件要便于脱模、抽芯。

5）肉厚的均一性是必要的。

6）避免尖角。

7）注意拔模角度。

8）注意产品之公差标注。

9）太厚太薄皆不宜。

10）避免死角倒角(能少则少)。

11）考虑后加工的难易度。
