居住区规划创作与总图绘制

实验四：住宅小区规划平面效果图制作一、将图形各层转换为图像1、在cad界面中，转换前将各层颜色全部改为白色，然后按Z键在弹出的对话框中选择E选项，让图形最大化显示，关闭除零层以外的所有图层，在打印对话框中，打印区域一栏选择“界限”。

2、关闭除绿地以外的其他图层，输出绿地图像，依次输出道路道路图像、住宅建筑图像、公共建筑图像、道路中线图像。

二、合成规划平面图1、在photoshop中打开绿地图像，它位于背景图层。

2、、在photoshop中打开道路图像，按Ctrl+A键全选，Ctrl+C复制，切换到绿地窗口，按Ctrl+V键粘贴，成为图层1。

3、此时，道路图层将绿地图层完全覆盖住了，所以看不到绿地图像中的内容，于是，进入道路图层1上，选择魔棒工具，并去掉连续选项，选择白色区域，按Del键将白色区域去掉，就会透出绿地层中的内容。

按照上述方法，分别调入其他各层图像。

三、常见物体平面的绘制（一）草地的绘制1、关闭除背景层以外的所有图层，进入背景图层，用魔棒工具选取黑线和水池。

2、按Shift+Ctrl+I键反选，选中黑线和水池以外的区域，将前景色设为灰绿色，十六进制数值为85b482，按Alt+Delete键，用前景色填充选区。

3、草地出现了，但很不真实，添加杂色。

执行菜单命令滤镜——添加杂色。

按Ctrl+D键取消选择。

（二）水面的绘制可以直接用水面或天空的图片填充，但要注意控制纹理大小和模糊程度。

具体操作为：用魔棒工具选中水池的水面部分，打开水面的图片，复制后关闭，在规划效果图按Shift+Ctrl+V键粘贴到选区，用高斯模糊调整模糊度。

（三）人行道的绘制1、可用图案填充的方法绘制，打开人行道地砖图片，编辑——定义图案。

2、打开图层1，进入道路图层，选择魔棒工具，按住Shift键，选择人行道区域，观察图，若有部分人行道没有被选中的，如果继续用魔棒点，会连车行道也选进来的情况出现，进入快速蒙版模式继续选择，红色覆盖区域就是未被选中的区域，可用橡皮擦工具擦去想让进入选区的红色覆盖层即可。

万科住宅小区总图设计标准一、必须了解的规划条件：1、规划局的规划要点；建设用地范围即红线范围、地形情况、建设用地面积、建筑规模（地上地下），容积率、绿地率、建筑高度、建筑退界要求、建筑退线要求、建筑间距要求、日照要求、配套公共服务设施要求、停车指标的要求，交通规划及出入口等要求，2、地形图；3、甲方的有关要求；居住人口，户型情况，建筑色彩的要求，4、市政水、电、热、燃等管线接口位置；5、周边现状。

名木古树情况、周边地上及地下的文物保护情况，是否涉及航空净空的限制，是否处于地震断裂带等等。

二、根据以上条件，制作测算表格，大致要求的户型进行强排，估算容积率，对项目定位。

下面是万科深圳研发中心总结的各类建筑分别对应的容积率数值。

可以据此做初步的项目判断。

容积率低于0.3，高档的独栋别墅项目。

容积率0.3－0.5，一般独栋别墅项目，密度偏大。

穿插部分双拼别墅、联排别墅，可适当降低密度提高品质。

容积率0.5－0.8，一般的双拼、联排别墅。

容积率0.8－1.2，全多层项目较多。

如与低层或联排别墅组合，密度较高。

容积率1.2－1.5，正常的多层项目，环境一般。

如果是多层与小高层的组合，环境品质较好。

容积率1.5－2.0，正常的多层+小高层项目。

容积率2.0－2.5，正常的小高层项目。

容积率2.5－3.0，小高层+二类高层项目（18层以内）。

此时如果做全小高层，环境会很差。

容积率3.0－6.0，高层项目（楼高100米以内）。

容积率6.0以上，摩天大楼项目居住区入口的做法是相对模式化的，设计时要考虑以下问题：1，门卫管理方便：用最少的人力兼顾车流和人流管理2，出车的安全，门口要留出驻车的空间，让车在路口停留观察交通状况3，进车的控制，让误闯的车辆可以及时掉头4，人车分行，另外，要注意门卫室是景观做还是建筑做，如果是建筑做，是否有退界要求，是否要报批？三.合理布置路网、考虑消防车道一总体设计（一）、消防车道1、低层、多层、中高层住宅的居住区内宜设有消防车道，其转弯半径不应小于6m。

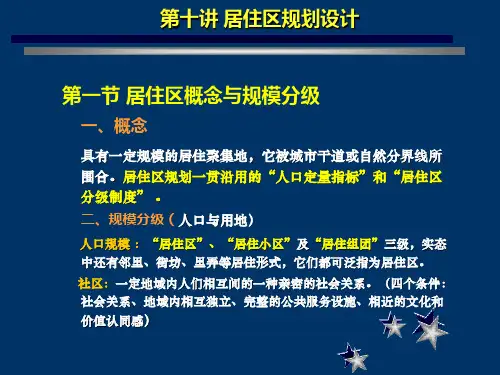

居住区规划设计图纸汇总居住区规划是在城市总体规划的基础上，根据计划任务和城市现状条件，进行城市中生活居住用地综合性设计工作。

它涉及使用、卫生、经济、安全、施工、美观等几方面的要求。

综合解决它们之间的矛盾，为居民创造一个适用、经济、美观的生活居住用地条件。

某住宅小区规划设计图纸某居住区规划设计图纸某居住小区规划设计图纸某居住小区详细规划设计图纸某居住小区规划设计图纸某居住小区规划设计图纸某居住区修建性详细规划设计图纸某住宅小区规划设计图纸某高档小区规划设计图纸某小区规划设计图纸联排式小区详细规划设计图纸某住宅区规划设计图纸某住宅小区规划设计图纸某旧村改造规划设计图纸某商住小区规划设计图纸某市高级小区规划设计图纸某住宅小区规划设计图纸某小区规划设计图纸某小区规划设计图纸某小区规划设计图纸居住区是城市居民居住和日常活动的区域。

居住区规划是指对居住区的布局结构、住宅群体布置、道路交通、生活服务设施、各种绿地和游憩场地、市政公用设施和市政管网各个系统等进行综合的具体的安排。

居住区规划是城市详细规划的组成部分。

某小区规划设计图纸某居住小区规划设计图纸某住宅小区规划设计图纸某大型小区规划设计图纸某小区规划设计图纸某小区全部规划设计图纸某住宅小区规划设计图纸某小区详细规划设计图纸某住宅小区规划设计图纸某居住区详细规划设计图纸某居住小区规划设计图纸某住宅小区规划设计图纸某住宅小区规划设计图纸某住宅小区规划设计图纸某花园小区规划设计图纸某居住小区规划设计图纸某住宅小区规划设计图纸某住宅小区规划设计图纸某小区规划设计图纸某大型住宅区规划设计图纸规划内容1．选择、确定用地位置、范围；2．确定规模，即确定人口数量和用地大小；3．拟定居住建筑类型、层数比例、数量、布置方式；4．拟定公共服务设施的内容、规模、数量、分布和布置方式；5．拟定各级道路的宽度、断面形式、布置方式；6．拟定公共绿地、体育、休息等室外场地的数量、分布和布置方式；7．拟定工程规划设计方案；8．拟定各项技术经济指标和造价估算。

第一步：指标计算& 总建筑面积<=用地面积*容积率& 建筑基地面积<=用地面积*建筑密度& 商用建筑面积<=总建筑面积*比例1、住宅总建筑面积最多值2、商业建筑面积。

& 取住宅层高，比如3米，则1、无底商的住宅2、有底商的住宅3、日照间距日照系数*建筑高度第二步：搞到符合面积指标的不同户型组合平面，如A,B,C。

根据住宅总建筑面积，减去商住的住宅部分的建筑面积S，就是每层住宅面积之和，根据M和甲方提供的不同户型面积所占的比例要求，估算出A,B,C分别为a,b,c个。

根据不同户型所住人数，由此算出这个小区一共多少人。

根据小区总人数查当地的城市规划指标，算出这个小区要多少个停车位。

第三步：总平面构图& 确定小区主次入口，是否有地下停车的需求，若有，确定停车库出入口个数和进出位置。

& 确定小区人车分流的方式。

比如有的规划是外圈行车，分别于组团空地处停车，然后户主下车入户。

& 由小区内的主次道路将用地划分为几个组团，同时构思出小区的景观轴线，集中景观区。

这些在草图上完成。

第四步：& Cad中根据构图，大致画出主次道路系统，和景观区。

& 描出单元平面轮廓，商住楼的住宅部分应该可以拼接。

& 然后根据日照间距布置不同单元的轮廓线。

第五步：深入，细化，完善& 画出宅间路，停车位。

& 利用现成的水景，丰富集中景观区，布置小品。

& 完善小区主道的景观布置，宅间路，宅间绿化，道路绿化。

第六步：& 标注主次道路宽，住宅的东西向和南北向间距。

& 列出具体的经济技术指标。

& 标注图例。

某城市中心居住区规划CAD设计图在城市的发展进程中，中心居住区的规划至关重要。

它不仅关系到居民的生活质量，还对城市的整体形象和功能布局产生深远影响。

本次的某城市中心居住区规划 CAD 设计图，旨在打造一个舒适、便捷、环保且充满活力的居住社区。

首先，从地理位置来看，该居住区位于城市中心，交通便利，周边配套设施齐全。

这意味着居民能够轻松享受到城市的各种资源，如商业中心、医疗机构、教育机构等。

在规划布局方面，充分考虑了居民的生活需求和活动规律。

整个居住区被划分为多个功能区域，包括住宅区域、休闲娱乐区域、公共服务区域等。

住宅区域分布合理，有高层公寓、多层洋房以及别墅等多种类型，以满足不同居民的居住需求。

同时，注重楼间距的设计，确保每栋楼都能获得充足的采光和通风。

休闲娱乐区域的设置也是本次规划的一大亮点。

设计了多个公园和绿地，为居民提供了休闲散步、健身锻炼的好去处。

此外，还有儿童游乐设施和老年活动中心，满足不同年龄段居民的娱乐需求。

公共服务区域则包括社区服务中心、超市、菜市场等，方便居民办理日常事务和采购生活用品。

这些公共服务设施分布在居住区的各个角落，使得居民在短距离内就能享受到便捷的服务。

在交通规划上，采用了人车分流的设计理念。

小区内部设置了专门的人行道和车行道，既保障了居民的出行安全，又减少了车辆对小区环境的干扰。

同时，合理规划了停车位，包括地下停车场和地面停车位，满足居民的停车需求。

景观设计也是本次规划的重要组成部分。

注重植物的搭配和景观小品的设置，营造出四季有景、移步换景的效果。

通过绿化的分隔，使得各个区域既相互独立又有机联系，形成一个整体美观的居住环境。

在建筑设计方面，充分考虑了当地的气候和文化特点。

建筑外观简洁大方，同时注重节能环保。

采用了新型的建筑材料和节能技术，降低了建筑的能耗，提高了居住的舒适度。

对于基础设施的规划，也是十分完善的。

包括给排水系统、供电系统、通信系统等，都进行了精心的设计和布局，确保居民的生活不受影响。
