PLC输入输出

PLC的输入输出模块及其功能介绍PLC（可编程逻辑控制器）是一种广泛应用于自动化控制领域的设备，它负责接收和处理各类输入信号，并通过输出信号控制相关设备的运行。

PLC的输入输出模块是其中至关重要的组成部分，下面将对其进行介绍。

一、PLC的输入模块1. 开关输入模块：开关输入模块常用于检测开关的状态，如按钮、开关等。

它能够实时接收开关信号，并将其转化为数字信号输入给PLC，用于控制进程。

2. 传感器输入模块：传感器输入模块用于接收各类传感器产生的信号，如温度传感器、压力传感器、光电开关等。

它能够将传感器信号转化为数字信号，并传输给PLC进行处理，用于监测和控制各种环境参数。

3. 模拟输入模块：模拟输入模块接收模拟（连续变化）信号，如电压信号、电流信号等。

它能够将模拟信号转化为数字信号，以便PLC进行精确的测量和控制。

二、PLC的输出模块1. 开关输出模块：开关输出模块用于输出开关信号控制相关设备的运行，如继电器、电磁阀等。

它能够将PLC产生的数字信号转化为相应的开关信号，控制设备的启停、方向等。

2. 电机控制输出模块：电机控制输出模块常用于控制电机的启停、正反转等操作。

它能够提供适合电机控制的输出信号，并通过PLC对电机进行精确的控制。

3. 模拟输出模块：模拟输出模块用于输出模拟（连续变化）信号，如电压信号、电流信号等。

它能够将PLC产生的数字信号转化为模拟信号，以控制各种需要连续变化的设备。

三、PLC的输入输出模块功能介绍1. 数据采集与监测：PLC的输入输出模块能够实时采集各种输入信号，并将其转化为数字信号输入给PLC进行处理。

通过输入模块，PLC可以监测实时数据，如温度、压力、流量等，以保证系统的正常运行。

2. 逻辑控制和决策：PLC能够根据输入模块接收到的信号进行逻辑判断和决策，然后再通过输出模块控制相应设备的运行。

输入输出模块在逻辑控制过程中起到了桥梁的作用，使得PLC能够实现自动化的控制。

PLC输入输出回路接线方法一、输入回路接线输入（电路）是（PLC）接收信号的端口(对模拟量来说一般为0-40MA 直流电流或0-10V直流电压信号),输入接线是指外部输入器件(任何无源的（触点）和集电极（开路）的NPN（三极管）)接通输入回路闭合,同时输入指示的（发光二极管）亮。

常用外部输入器件有按钮，（接近开关），转换开关，拨码器，各种（感应器）等，是对系统发出各种控制信号的主令电器。

（一）PLC输入模块与主令电器电器类设备的连接图中松下PLC为直流汇点式输入，所以输入点共用一个公共端COM，同时COM端内带有DC24V（电源），在编写程序时注意外部设备使用的是常闭还是常开触点。

输入端的电气原理图中停止按钮SB0用常闭触点，串在控制线中，用于停机控制。

启动按钮SB1用常开触点。

在设计的两个梯形图完成的控制功能相同，但停机信号X0使用的触点类型不同，那么连接在端点的外部停机按钮触点类型也就不同。

（I/O）分配SB0-X0，SB1-X1，输出K0-Y0。

当外部使用长闭触点，不操作该按钮，输出Y0正常接通，在PLC控制系统中，外部（开关）无论是启动还是停止一般都选用常开型。

（二）接近开关与PLC输入模块的连接在PLC控制系统设计中接线的工作比重较小，但它是编程设计的基础。

要保证接线工作正确性，需PLC的输入输出电路有一个清楚的了解。

1.PLC直流输入电路：分有源型（共阳极）输入电路，漏型（共阴极）输入电路。

所以漏型输入电路PLC的COM端是外接直流电源的正极，如（西门子）S7-400PLC直流输入模块的COM端必须接外部电源的正极。

所以西门子PLC输入信号为低压信号,如果外部信号为高压信号应该通过（中间继电器）转换。

2.PLC交流输入电路电压一般为AC120V或AC230V，经过（电阻）的限流和（电容）的隔离在经过整流变成直流三个环节，所以输入信号延迟时间比直流电路长，但是输入端是高电压，输入信号的可靠信高，一般用于环境恶劣，对响应要求不高的场合。

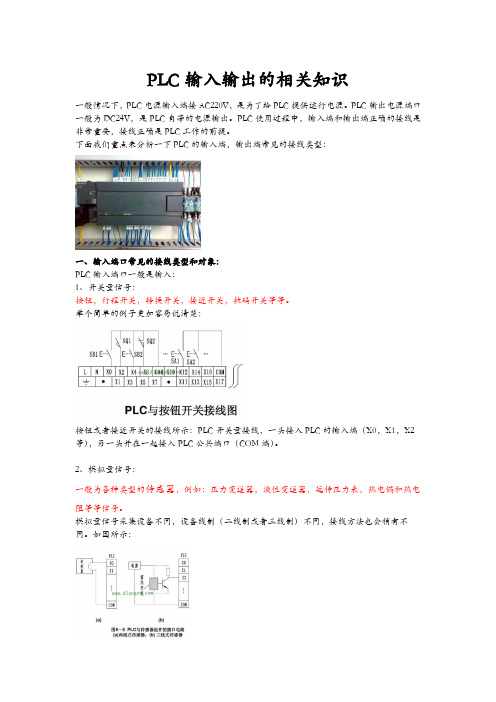

PLC输入输出的相关知识一般情况下，PLC电源输入端接AC220V，是为了给PLC提供运行电源。

PLC输出电源端口一般为DC24V，是PLC自带的电源输出。

PLC使用过程中，输入端和输出端正确的接线是非常重要，接线正确是PLC工作的前提。

下面我们重点来分析一下PLC的输入端，输出端常见的接线类型：一、输入端口常见的接线类型和对象：PLC输入端口一般是输入：1、开关量信号：按钮，行程开关，转换开关，接近开关，拨码开关等等。

举个简单的例子更加容易说清楚：按钮或者接近开关的接线所示：PLC开关量接线，一头接入PLC的输入端（X0，X1，X2等），另一头并在一起接入PLC公共端口（COM端）。

2、模拟量信号：一般为各种类型的传感器，例如：压力变送器，液位变送器，远传压力表，热电偶和热电阻等等信号。

模拟量信号采集设备不同，设备线制（二线制或者三线制）不同，接线方法也会稍有不同。

如图所示：二、输出端口接线:PLC输出端口接线一般可以分为以下三种情况：1、继电器输出。

2、晶体管输出。

3、晶闸管输出。

PLC输出方式不同，输出负载所接的电源类型也不同。

如图所示：这是PLC输入端和输出端的基本接线，属于PLC基本知识。

三、PLC接线过程中的三点常识：1、PLC电源电路。

PLC控制系统的电源除了交流电源外，还包括PLC直流电源，一般而言，PLC交流电源可以由市电直接供应，而输入设备（开关，传感器等）的直流电源和输出设备（继电器）的直流电源等，最好采取独立的直流电源供电。

大部分的PLC自带24V直流电源，只有当输入设备或者输出设备所需电流不是很大的情况下，才能使用PLC自带直流电源。

2，PLC输入口和输出口的电流定额。

PLC自带的输入口电源一般为DC24v，输入口每一个点的电流定额在5mA-7mA之间，这个电流是输入口短接时产生的最大电流，当输入口有一定的负载时，其流过的电流会相应减少。

PLC输入信号传递所需的最小电流一般为2mA，为了保证最小的有效信号输入电流，输入端口所接设备的总阻抗一般要小于2K欧。

plc输入输出模块工作原理PLC输入输出模块是PLC控制系统中的一个重要组成部分。

它可以将外部传感器和执行器的信号与PLC进行交互，实现自动化控制。

下面我将详细介绍PLC输入输出模块的工作原理。

PLC输入输出模块可以分为两大类：数字输入/输出模块和模拟输入/输出模块。

其中数字输入/输出模块又可以再分为DC（直流）模块和AC（交流）模块。

DC数字输入模块：DC数字输入模块一般有8、16、32等多种规格，作用是将外部开关、按钮等控制元件的信号输入到PLC中。

这些控制元件的信号可以是0V-5V、0V-10V、0V-24V等不同电平的信号。

当控制元件闭合时，信号通路就形成闭合回路，使PLC DC数字输入模块中的输入端口得到电压信号，激活PLC DC数字输入模块中的输出端口，控制接口中的继电器闭合或触点动作，从而实现控制和操作。

DC数字输出模块：DC数字输出模块的作用是将PLC输出信号通过继电器或三极管等末端执行元件转换成控制电路的动作信号，驱动设备的启停、正反转、加减速等控制操作。

DC数字输出模块一般有8、16、32等多种规格。

AC数字输入/输出模块：AC数字输入/输出模块一般分为8、16、32等多种规格。

AC数字输入模块的工作原理与DC数字输入模块相似，只是输入信号的范围是220V、380V等交流电压。

AC数字输出模块的工作原理与DC数字输出模块相似，只是输出的控制电信号也是220V、380V等交流电压。

模拟输入模块：模拟输入模块的作用是将温度、压力、流量等连续变化的模拟量信号输入到PLC控制器中。

模拟输入模块的输入信号一般是4-20mA、0-5V、0-10V等模拟量信号，通过模拟输入模块的A/D（模拟到数字）转换电路，将连续变化的模拟信号转换成相应的数字信号，再通过控制器进行运算处理。

模拟输出模块：模拟输出模块的作用是根据PLC控制器输出的数字信号，将其转化为模拟量信号，如温度、压力、流量等。

模拟输出模块通过D/A（数字到模拟）转换电路，将控制器输出的数字信号转换成电压或电流信号，再驱动信号执行部分工作。

PLC的输入输出模块介绍PLC（可编程逻辑控制器）是一种常用于工业自动化领域的控制设备，其输入输出模块是PLC中至关重要的组成部分。

本文将介绍PLC 的输入输出模块的基本原理、分类以及应用。

一、输入输出模块的基本原理PLC的输入输出模块主要用于将外部传感器、执行机构等与PLC主控单元之间的相互作用进行转换和传递。

它们的基本原理是通过检测输入信号的状态变化，然后将其转换成数字信号，再通过输出接口控制执行机构的工作状态。

输入模块的作用是将外部传感器或信号源的模拟信号转换成数字信号，供PLC主控单元进行逻辑运算和处理。

常见的输入模块包括开关量输入模块、模拟量输入模块等。

开关量输入模块通常通过检测传感器或开关的状态变化，将其转化为数字信号，以表示某种状态的开与关。

而模拟量输入模块则负责将模拟信号（如温度、压力等）转换为数字量，以便PLC主控单元对其进行精确测量和处理。

输出模块的作用是将PLC主控单元经过逻辑运算和处理后的数字信号转换为相应的控制信号，然后通过输出接口控制执行机构的工作状态。

输出模块同样分为开关量输出模块和模拟量输出模块。

开关量输出模块可控制开关、继电器等执行机构的开与关状态，以实现特定的控制操作。

而模拟量输出模块则用于控制执行机构的模拟量输出，如电机的转速、阀门的开度等。

二、输入输出模块的分类根据不同的功能和特点，输入输出模块可以分为以下几类：1. 开关量输入输出模块：主要用于检测和控制开关量信号，如传感器、按钮、限位开关等。

它们通常具有高速、高稳定性和抗干扰能力强的特点，适用于对控制信号要求较高的场合。

2. 模拟量输入输出模块：主要用于检测和控制模拟量信号，如温度、压力、流量等。

它们可以将模拟量信号转换为数字量，并具备较高的精度和灵活性，适用于对精确测量和控制要求较高的场合。

3. 专用输入输出模块：根据不同的应用领域和需求，PLC也提供了一些专用的输入输出模块，如高速计数器、脉冲输出模块等。

PLC输入输出接线全解析,史上最全PLC（可编程逻辑控制器）是一种用于自动化控制系统的数字计算机。

它们被广泛应用于工业控制系统中，用于监控和控制生产过程中的各种设备和机器。

PLC的输入输出接线是PLC系统中最重要的一部分，它们用于将外部信号传递给PLC，以及将PLC的输出信号传递给外部设备。

本文将对PLC输入输出接线进行全面解析，帮助读者更好地理解和应用PLC系统。

一、PLC输入输出接线的基本原理。

PLC的输入输出接线是通过连接电缆和接线端子来实现的。

PLC系统通常包括输入模块和输出模块。

输入模块用于接收外部信号，输出模块用于向外部设备发送控制信号。

输入模块和输出模块之间通过PLC的中央处理器进行数据交换和处理。

PLC的输入输出接线通常采用数字信号，即0和1表示开关状态。

输入信号可以是开关、传感器、按钮等，输出信号可以是继电器、电机、灯等。

通过输入输出接线，PLC可以实现对外部设备的监控和控制。

二、PLC输入输出接线的连接方式。

1. 输入模块的连接。

输入模块通常包括多个输入端子，每个输入端子对应一个外部信号。

输入端子可以通过电缆连接到外部设备，也可以通过连接器连接到PLC系统的输入模块。

在连接输入模块时，需要注意输入端子的极性和接线顺序，确保输入信号能够正确传递到PLC系统。

2. 输出模块的连接。

输出模块通常包括多个输出端子，每个输出端子对应一个外部设备。

输出端子可以通过电缆连接到外部设备，也可以通过连接器连接到PLC系统的输出模块。

在连接输出模块时，需要注意输出端子的极性和接线顺序，确保PLC系统的输出信号能够正确传递到外部设备。

三、PLC输入输出接线的接线方法。

1. 输入模块的接线方法。

输入模块的接线方法包括并联接线、串联接线和混合接线。

并联接线是将多个输入信号连接到同一个输入端子，串联接线是将多个输入信号连接到不同的输入端子，混合接线是将并联接线和串联接线结合起来。

在进行输入模块的接线时，需要根据实际情况选择合适的接线方法，确保输入信号能够准确传递到PLC系统。

PLC输入‎、输出源型、漏型接线的‎区别源型、漏型是指直‎流输入/输出型plc而言，针对于PL‎C的是输入‎点/输出点的公‎共端子CO‎M口，当公共点接‎入负电位时‎，就是源型接‎线；接入正电位‎时，就是漏型接‎线。

或者换种说‎法源型是高‎电平有效，漏型是低电‎平有效。

源型输入是‎指输入点接‎入直流正极‎有效漏型输入是‎指输入点接‎入直流负极‎有效。

源型输出是‎指输出的是‎直流正极漏型输出是‎指输出的是‎直流负极。

源型与漏型‎的选择决定‎了使用那种‎传感器，他决定了C‎O M端口的‎电压为正或‎是为负。

PLC的输‎入类型是分‎漏式和源式‎的，前者指的是‎正信号输入‎（可直接用P‎N P），后者指的是‎负信号输入‎（可直接用N‎P N），否则必须用‎继电器转换后输入‎。

传感器的型‎式不一而足‎，不过一般用‎得最多的是‎两线跟三线‎的，两线的跟负‎载串联。

三线的多为‎开集极输出‎，三根线分别‎为正负电源和输出晶体‎管的集电极‎。

传感器的N‎P N和PN‎P是根据输‎出晶体管的‎型号来的。

NPN的负‎载是接在正‎电源与集电‎极之间，而PNP是‎接在集电极‎与负电源之‎间的。

要用万用表来判断传感‎器的型号，需要先给它‎一个负载，再根据它的‎输出电压来‎判断。

源型、漏型是指直‎流输入/输出PLC‎而言，针对的是输‎入点/输出点的C‎O M端，当公共点接‎入负电位时‎，就是源型接‎线；接入正电位‎时，就是漏型接‎线。

或者换种说‎法源型是高‎电平有效，漏型是低电‎平有效。

源型输入是‎指输入点接‎入直流正极‎有效漏型输入是‎指输入点接‎入直流负极‎有效源型输出是‎指输出的是‎直流正极漏型输出是‎指输出的是‎直流负极。

源型与漏型‎的选择决定‎了使用那种‎传感器，他决定了C‎O M端口的‎电压为正或‎是为负接近开关n‎p n，pnp区别‎先要搞清楚‎P NP、NPN 表示的意思‎是什么。

P表示正、N表示负。

PNP表示‎平时为高电‎位，信号到来时‎信号为负。
