2020届中考物理专题复习考点练习：电功率【含答案】

2020中考复习物理知识点专项练习——专题十一：功和机械能考点一：功及其计算1.有人认为“推而不动”是因为推力太小造成的．如图所示，用100N的水平推力F去推一个在水平地面上重为500N的物体，物体静止不动．从力学角度分析，下列说法正确的是（）A. 推力做了功B. 物体与地面间摩擦力的大小是400 NC. 推力F与物体和地面之间的摩擦力互为作用力与反作用力D. 要想用同样大的力推动，可尝试将几根圆木垫在物体下2.速度是表示物体运动快慢的物理量，它是用路程和时间的比值来定义的，下列物理量所采用的定义方法与速度不一样的是A. 比热容B. 功率C. 热值D. 功3.小明用200N的力将一个重5N的足球踢到20m远的地方，则小明对足球做的功是A. 100JB. 200JC. 4000JD. 无法确定4.如图，用F=20N的水平推力推着重为40N的物体沿水平方向做直线运动，若推力F对物体做了40J的功，则在这一过程中（）A. 物体一定运动了2mB. 物体一定受到20N的摩擦力C. 重力做的功一定为80JD. 物体一定运动了4m5.如图，学校各教室都配置了饮水机，小芳将放置在地面上标有“16L”的一桶水安装到饮水机上，小芳所做的功最接近的是A. 60JB. 160JC. 260D. 360J6.全国第十三届运动会于2017年8月在天津市举行，如图是吉祥物“津娃”参加排球比赛．比赛过程中，跳发球是最具威力的发球方式，其动作要领可简化为“抛球、腾空、击球和落地”四个过程，其中运动员对排球做功的过程有A. 抛球和腾空B. 抛球和击球C. 腾空和击球D. 击球和落地7.在国际单位制中，功的单位是（）A. WB. NC. JD. Pa8.如图所示，对物体没有做功的力是（）A.吊车从地面吊起货物的力B. 马拉动原木的力C. 使火箭升空的力D. 小孩推车的力（车不动）9.如图甲所示，木块放在水平面上，用弹簧测力计沿水平方向拉动木块使其做直线运动，在相同水平面上两次拉动木块得到的s﹣t关系图象如图乙所示．第1、2两次弹簧测力计示数分别为F1、F2；速度分别为v1、v2；如果运动时间相同，拉力所做的功分别为W1、W2．下列判断正确的是（）A. F1＝F2；v1＜v2；W1＜W2B. F1＜F2；v1＜v2；W1＜W2C. F1＞F2；v1＞v2；W1＞W2D. F1＝F2；v1＞v2；W1＞W210.如图所示，将一块1m长的木板一端架高0.4m，用50N沿木板的拉力把一个重为100N的小铁块从底端加速拉到顶端时，木板对小铁块的摩擦力可能是（）A. 10NB. 15NC. 45ND. 55N11.下列说法正确的是（）A. 运动的物体具有的能量叫做动能B. 甲乙二人同时登山，甲先到达山顶，则甲功率大C. 功就是能，因为它们的单位相同D. 用50N的水平力拉着重100N的小车沿着水平地面前进5m，则此过程拉力做的功比重力做的功多12.如图所示，高度为L、横截面积为s的物块浮在盛水的杯内，杯内水的高度恰好为L．已知杯子的横截面积为2s，水的密度为ρ0，物块的密度为ρ0，现用外力将物块按入水底，则外力所做的功至少是（）A.316ρ0gsL2 B.14ρ0gsL2 C.516ρ0gsL2 D.18ρ0gsL213.在水平地面上并排铺有n块相同的均质砖块，如图甲，每块砖的质量为m，长为a，宽为b，厚为c．若要将这n块砖按图乙所示叠放在最左边的砖块上，则至少要给砖块做的功（）14.如图所示，在“探究使用斜面是否少做些功”的实验过程中，小丽同学所在的实验小组记录的数据如表所示．（1）小丽对数据的可靠性分析、评估时发表第_____组数据记录有误．小丽做出这种判断的依据是_____．（2）为了实验结果的准确可靠，必须沿斜面方向_____拉动小车，并在拉动的过程中读出拉力的大小．假如不是沿着斜面方向拉动小车就会使测出的拉力_____（选填：“偏大”、“偏小”或“不变”）．（3）在前面探究的基础上，小丽等同学用木块替代小车进行实验，发现计算出来的“Fs”和“Gh”差距较大．请你解释这种现象？_________15.如图甲所示，质地均匀的圆柱形金属块在细绳竖直向上拉力的作用下，从容器底部开始以恒定的速度V=0.1m/s 上升到离开水面一定的高度处，图乙是绳子拉力F 随时间t 变化的图象，不考虑液面变化，g 取10N/㎏，结合图象信息求：（1）金属块完全脱离水面后，钢丝绳的拉力3s 对物体所做的功是多少？_______ （2）金属块未露出水面前，液体对容器底的压强多大？________ （3）求金属块浸没在水中所受的浮力及金属块的密度？___________考点二：功率及其计算1.下列单位中，不属于功率的单位的是（ ） A. 伏•安B. 牛•米/秒C. 千瓦时D. 瓦2.春游时，小明和小红决定爬山比赛，他们同时出发，结果又同时到达山顶．想判断谁的功率大，还需知道的物理量是（ ） A. 山的高度B. 二人的体重C. 爬山的时间D. 二人身高3. 下列关于功率的说法中，正确的是（ ） A. 做功越多的则功率越大B. 功率越大的机械，其效率越高C. 功率越大的机械越省力D. 功率越小的机械做功不一定少4.关于功率概念的理解，下列说法中正确的是A. 功率大的机械做的功多B. 功率大的机械做功时用的时间少C. 单位时间内完成的功越多，则功率越大D. 机械功率越大，其机械效率越大5.为了迎接体育中考，很多男生加强了引体向上的训练，如果想粗略测量某位同学引体向上运动的功率时，下列物理量不需要测量的是A. 小明的质量B. 单杠的高度C. 每次身体上升的高度D. 做引体向上的时间6.功率相等的两辆汽车，在相等的时间内匀速通过的距离之比是2:1，则A. 两辆汽车的牵引力之比是1:2B. 两辆汽车的牵引力之比是2:1C. 两辆汽车所做的功之比是1:2D. 两辆汽车所做功之比是2:17.拖拉机在田野里耕地时，一般都走得很慢，这是为了A. 保证耕地质量B. 获得较大的牵引力C. 节能燃油D. 保证安全8.如甲图所示，小明用弹簧测力计水平拉木块，使它先后两次沿水平木板滑动相同的距离，乙图是他两次拉动同一木块得到的距离随时间变化的图象．下列说法错误的是A. 两次木块都做匀速直线运动B. 两次木块受到的摩擦力一样大C. 两次拉力对木块做的功一样多D. 两次拉力对木块做功的功率一样大9.“五一“假期，小林和爸爸一起去登红山，小林用了15min登到山顶，爸爸用了20min登上了山顶，爸爸的体重是小林的1.5倍，则小林与爸爸的登山功率之比为A. 9：8B. 8：9C. 1：2D. 2：110.甲、乙两辆汽车在水平公路上行驶，它们的牵引力F甲∶F乙＝3∶1，速度V甲∶V乙＝4∶1，车重G甲∶G＝2∶1，则在相等时间内牵引力做的功W甲∶W乙为乙A. 3∶1B. 6∶1C. 12∶1D. 24∶111.已知雨滴在空中竖直下落时所受空气阻力与速度大小的二次方成正比，且不同质量的雨滴所受空气阻力与速度大小的二次方的比值相同．现有两滴质量分别为m1和m2的雨滴从空中竖直下落，在落到地面之前都已做匀速直线运动，那么在两滴雨滴落地之前做匀速直线运动的过程中，其重力的功率之比为（）A. m1：m2B. ：C. ：D. ：12.学习了功率的知识后，小科和几位同学准备做“估测上楼时的功率”的活动：（1）他需要的测量工具分别是：测量身体质量m的磅秤、测量爬楼的高度h的_______和测量时间t的_______（填写测量器材）．（2）利用所测物理量计算功率的表达式是P=______．（用上述符号表达）（3）测得小科的质量是50kg，他从一楼登上三楼（每层楼高3m）用了20s的时间，则小明登楼的功率是_______W（g取10N/kg）．13.无人驾驶汽车是智能汽车的一种，也称为轮式移动机器人，主要依靠车内的以计算机系统为主的智能驾驶仪来实现无人驾驶．如图所示，一款质量为2t的无人驾驶汽车以72km/h的速度在平直公路上匀速行驶了20min，无人驾驶汽车在这个过程中的功率为4×104W．求在这段时间内（g取10N/kg）：（1）无人驾驶汽车对平直公路的压力；（2）无人驾驶汽车行驶的距离；（3）无人驾驶汽车的牵引力．考点三：机械能的转化与守恒1.关于能的概念，下列说法中错误的是A. 一个物体能够做功越多，这个物体具有的能量越多B. 动能、势能及机械能的单位都是焦耳C. 用线悬挂着的静止的小球没有做功，所以小球没有能D. 甲物体的速度比乙物体的速度大，但甲物体具有的动能不一定比乙物体多2.据悉，2017深圳国际马拉松赛将于12月3日上午在宝安进行．当马拉松运动员加速冲刺时，运动员的（）A. 动能增大B. 惯性增大C. 所受重力增大D. 运动状态不变3.篮球场上，运动员练习投篮，篮球划过一条漂亮的弧线落入篮筐，球的轨迹如图中虚线所示，从篮球出手到落入篮筐的过程中，篮球的重力势能A. 一直增大B. 一直减小C. 先减小后增大D. 先增大后减小4. 2017年4月20日，我国首艘货运飞船“天舟一号”在海南文昌航天发射中心由长征七号遥二运载火箭发射升空，并于4月27日成功完成与“天宫二号”的首次推进剂在轨补加实验．则下列说法正确的是（）A. “天舟一号”加速上升时，其机械能总量保持不变B. “天舟一号”加速上升时，其惯性逐渐增大C. “天舟一号”给“天宫二号”进行推进剂补加时，它们处于相对静止状态D. “天宫二号”在轨运行时，处于平衡状态5.下列实例中，机械能守恒的是（）A. 电梯匀速上升B. 小孩从斜面匀速下滑C. 降落伞在空中减速下降D. 离弦的箭在空中飞行（不计空气阻力）6.下列关于能量转化的说法正确的是A. 汽车匀速上坡时，动能转化为重力势能B. 燃料燃烧过程中化学能主要转化为内能C. 太阳能电池将太阳能转化为光能D. 电风扇正常工作时，电能主要转化为内能7.如图是“天宫一号”飞行器运行轨道的示意图；若“天宫一号”飞行器沿椭圆轨道绕地球运行的过程中机械能守恒，则它从远地点向近地点运行的过程中动能________，重力势能________（填“变大”、“变小”或“不变”），在近地点时速度最_____．8.以同样速度行驶的大卡车和小轿车，_____的动能大，所以在同样的道路上，不同车型的限制车速是不同的，大卡车的最大行驶速度应比小轿车_____（填“大”或“小”）．9.极限跳伞是一项惊险的体育运动．如图，跳伞员从3600m高空跳下，一段时间后打开降落伞，开始做减速运动．下落过程中，其重力势能将_______ (选填"增大“、“减小"或"不变")．减速下降时，跳伞员及降落伞所受的阻力_______(选填"大于”、“等于"或”小于")他们的重力．若跳伞员看到地面"迎面扑来“，则他是以_______为参照物的．10. 下列情况中的物体具有什么形式的机械能？（1）在海面上行驶的船具有．（2）被拉伸的橡皮筋具有．（3）被拦河坝挡住的上游河水具有．（4）站在下行电梯里的乘客具有．11.如图是皮球落地后弹跳过程中，每隔相等时间曝光一次所拍摄的照片．A、B是同一高度的两点，则A点的重力势能 B点的重力势能（大于/小于/等于）；A点的机械能 B点的机械能（大于/小于/等于）；A点的速度 B点的速度（大于/小于/等于）．12.我国计划于今年发射神舟十一号载人飞船和天宫二号空间实验室，长征五号和长征七号运载火箭也将进行首飞．飞船在升空过程中，它的机械能_____（选填“增大”或“减小”）；在穿越大气层时，飞船克服摩擦，将部分机械能转化为_____.2020中考复习物理知识点专项练习——专题十一：功和机械能参考答案考点一：功及其计算1.有人认为“推而不动”是因为推力太小造成的．如图所示，用100N的水平推力F去推一个在水平地面上重为500N的物体，物体静止不动．从力学角度分析，下列说法正确的是（）A. 推力做了功B. 物体与地面间摩擦力的大小是400 NC. 推力F与物体和地面之间的摩擦力互为作用力与反作用力D. 要想用同样大的力推动，可尝试将几根圆木垫在物体下【答案】D【解析】解：A、用水平推力推水平地面上的物体，没有推动，物体在力的方向上没有通过一段距离，推力没有做功，故A错误；B、物体处于平衡状态，受平衡力，平衡力大小相等，故摩擦力大小为100 N，故B错误；C、摩擦力与水平推力为一对平衡力，作用在同一物体上，不是相互作用力（作用在两个物体上），故C错误；D、垫上几根圆木将滑动摩擦变为滚动摩擦，可使物体受到的摩擦力变小，故D正确．故选D．2.速度是表示物体运动快慢的物理量，它是用路程和时间的比值来定义的，下列物理量所采用的定义方法与速度不一样的是A. 比热容B. 功率C. 热值D. 功【答案】D【解析】比热容是物质本身的属性，只与物质的种类和状态有关，不是用比值来定义的；功率表示做功的快慢的物理量，它是用功和时间的比值来定义的；热值是物质本身的属性，只与物质的种类有关；功等于力和物体在力的方向上通过的距离的乘积，不是用比值来定义的；故应选B．3.小明用200N的力将一个重5N的足球踢到20m远的地方，则小明对足球做的功是A. 100JB. 200JC. 4000JD. 无法确定【答案】D【解析】功等于力与物体在力的方向上通过距离的乘积，小明用200N的力将一个重5N的足球踢到20m远的地方，球受到小明的踢力为200N但不知球在力的作用下移动距离，离开小明的脚后，由于惯性球继续向前运动，但此时球不在受到小明对球施加的力，故小明对足球做的功是无法确定的，答案选D．4.如图，用F=20N的水平推力推着重为40N的物体沿水平方向做直线运动，若推力F对物体做了40J的功，则在这一过程中（）A. 物体一定运动了2mB. 物体一定受到20N的摩擦力C. 重力做的功一定为80JD. 物体一定运动了4m【答案】A【解析】根据W=Fs可得，物体沿水平方向运动的距离：s=W/F=40J/20N=2m，故A正确，D错误；用F=20N的水平推力推着重为40N的物体沿水平方向做直线运动，没有说是匀速直线运动，故摩擦力不一定是20N，故B错误；物体在重力的方向没有移动距离，故重力做的功为0，故C错误；故应选A．5.如图，学校各教室都配置了饮水机，小芳将放置在地面上标有“16L”的一桶水安装到饮水机上，小芳所做的功最接近的是A. 60JB. 160JC. 260D. 360J【答案】B【解析】水的体积为：V＝16L＝0.016m3；水的质量为：m＝ρV＝1.0×103kg/m3×0.016m3＝16kg；其重力为：G＝mg ＝16kg×10N/kg＝160N；饮水机的高度约为：h＝1m；故做功为：W＝Gh＝160N×1m＝160J；故ACD错误；B 正确；故选B.6.全国第十三届运动会于2017年8月在天津市举行，如图是吉祥物“津娃”参加排球比赛．比赛过程中，跳发球是最具威力的发球方式，其动作要领可简化为“抛球、腾空、击球和落地”四个过程，其中运动员对排球做功的过程有A. 抛球和腾空B. 抛球和击球C. 腾空和击球D. 击球和落地【答案】B【解析】抛球时，人对球有力，且在力的方向上有距离，故运动员对排球做功；腾空时，人与排球间没有力的作用，故运动员对排球没有做功；击球时，人对排球施加向下的力，且排球运动方向向下，故运动员对排球做功；落地时，人与排球间没有力的作用，故运动员对排球没有做功．故选B.7.在国际单位制中，功的单位是（）A. WB. NC. JD. Pa【答案】C【解析】在国际单位制中，A. 瓦特(W)是功率的单位，不符合题意；B. 牛顿(N)是力的单位，不符合题意；C. 焦耳(J)是功和能量的单位，符合题意；D. 帕斯卡(Pa)是压强的单位，不符合题意．故选C．8.如图所示，对物体没有做功的力是（）A.吊车从地面吊起货物的力B. 马拉动原木的力C. 使火箭升空的力D. 小孩推车的力（车不动）【答案】D【解析】A. 吊车从地面吊起货物，吊车给货物一个向上的力，货物向上移动了距离，吊车给货物的力对货物做功．不符合题意．B. 马拉原木时，马给原木一个向前的力，原木向前移动了距离，马给原木的力对原木做功．不符合题意．C. 使火箭升空的力向上，火箭向上移动了距离，使火箭升空的力对火箭做功．不符合题意．D. 小孩推车时，小孩给车一个向前的力，车向前没有移动距离，小孩的推力没有做功．符合题意．故选D.9.如图甲所示，木块放在水平面上，用弹簧测力计沿水平方向拉动木块使其做直线运动，在相同水平面上两次拉动木块得到的s﹣t关系图象如图乙所示．第1、2两次弹簧测力计示数分别为F1、F2；速度分别为v1、v2；如果运动时间相同，拉力所做的功分别为W1、W2．下列判断正确的是（）A. F1＝F2；v1＜v2；W1＜W2B. F1＜F2；v1＜v2；W1＜W2C. F1＞F2；v1＞v2；W1＞W2D. F1＝F2；v1＞v2；W1＞W2【答案】A【解析】由图乙可知,木块两次都做匀速直线运动,同一木块放在同一水平面上,压力不变、接触面的粗糙程度不变,所以两次木块受到的滑动摩擦力相等,则两次对应的弹簧测力计示数相等,即F1＝F2；由图乙可知,相同时间内第1次木块运动的距离较小,则第1次木块的运动速度小于第2次木块的运动速度,即v1<v2；由前面分析可知,两次木块受到的拉力相等,运动时间相同时第1次木块运动的距离较小,由W＝Fs可知,第1次拉力所做的功较少,即W1<W2；综上所述，BCD错误，A正确．故选A．10.如图所示，将一块1m长的木板一端架高0.4m，用50N沿木板的拉力把一个重为100N的小铁块从底端加速拉到顶端时，木板对小铁块的摩擦力可能是（）A. 10NB. 15NC. 45ND. 55N【答案】A【解析】有用功：W有用＝Gh＝100N×0.4m＝40J，总功：W总＝Fs＝50N×1m＝50J，则额外功：W额外＝W总-W有用＝50J-40J＝10J，克服摩擦力所做的功为额外功，由公式W＝Fs＝fs得，木板对小铁块的摩擦力为f＝10J1mWL额＝＝10N．故选A．11.下列说法正确的是（）A. 运动的物体具有的能量叫做动能B. 甲乙二人同时登山，甲先到达山顶，则甲的功率大C. 功就是能，因为它们的单位相同D. 用50N的水平力拉着重100N的小车沿着水平地面前进5m，则此过程拉力做的功比重力做的功多【答案】D【解析】物体由于运动而具有的叫作动能，故A错误；甲乙二人同时登山，甲先到达山顶，表明甲用的时间少，虽然上升的高度相同，当不能确定甲乙二人的重力大小，就无法比较做功的大小，从而无法判定功率的大小，故B错误；功和能是两个不同的物理量，功是过程量，能使状态量，所以不能说能就是功，功就是能，虽然单位相同，但物理意义不同，故C错误；用50N的水平力拉着重100N的小车沿着水平地面前进5m，拉力做了功，而重力没有做功，故则此过程拉力做的功比重力做的功多，故D正确；故应选D．12.如图所示，高度为L、横截面积为s的物块浮在盛水的杯内，杯内水的高度恰好为L．已知杯子的横截面积为2s，水的密度为ρ0，物块的密度为ρ0，现用外力将物块按入水底，则外力所做的功至少是（）A.316ρ0gsL2 B.14ρ0gsL2 C.516ρ0gsL2 D.18ρ0gsL2【答案】A 【解析】物块重心降低12L,物块重力做功W1＝12ρ0gSL12L＝14ρ0gSL2；设用外力将物块按入水底后,杯内水的高度为L′，则2SL′＝2SL+S 12L,解得L′＝54L，在末状态,水面高出物块上表面14L,这相当于原来初状态图示中物块下面的那部分水全部升至末态的物块之上,这部分水(ρ0×0.5LS)升高了(1.125−0.25)L＝0.875L，其重力势能增加△W＝ρ0×0.5LSg×0.875L,减去物块减小的重力势能W1＝12ρ0×SL×2L，即为外力至少做的功W＝△W−W1＝ρ0×0.5LSg×0.875L−12ρ0×SLg×3216L＝ρgSL2故选A.13.在水平地面上并排铺有n块相同的均质砖块，如图甲，每块砖的质量为m，长为a，宽为b，厚为c．若要将这n块砖按图乙所示叠放在最左边的砖块上，则至少要给砖块做的功（）【答案】A【解析】利用W＝Gh，求出对每一块砖所做的功，∵第一块砖提升高度为：h1＝0，第二块砖提升高度为：h2＝c，第三块砖提升高度为：h3＝2c，… ,第n块砖提升高度为：h n＝（n-1）c，∴对第一块砖所做的功为：W1＝Gh1＝mg×0＝0，对第二块砖所做的功为：W2＝Gh2＝mg×c＝mgc，对第三块砖所做的功为：W3＝Gh3＝mg×2c＝2mgc，…,对第n块砖所做的功为：W n＝Gh n＝mg×（n-1）c＝（n-1）mgc，∴W总＝W1+W2+W3+…+W n＝0+mgc+mg2c+…+（n-1）mgc＝〔1+2+…+（n-1）〕mgc＝n n12-（）mgc.14.如图所示，在“探究使用斜面是否少做些功”的实验过程中，小丽同学所在的实验小组记录的数据如表所示．（1）小丽对数据的可靠性分析、评估时发表第_____组数据记录有误．小丽做出这种判断的依据是_____．（2）为了实验结果的准确可靠，必须沿斜面方向_____拉动小车，并在拉动的过程中读出拉力的大小．假如不是沿着斜面方向拉动小车就会使测出的拉力_____（选填：“偏大”、“偏小”或“不变”）．（3）在前面探究的基础上，小丽等同学用木块替代小车进行实验，发现计算出来的“Fs”和“Gh”差距较大．请你解释这种现象？_________【答案】 (1). 3 (2). 沿着斜面将物体拉上去所做的功，比直接将物体升高做的功要少 (3). 匀速 (4). 偏大 (5). 见解析【解析】(1)由表中实验数据可知，第三组实验数据中，有用功Gh大于总功Fs，这是不可能的，因此第三组实验数据错误；(2)为了实验结果的准确可靠，必须沿斜面方向匀速拉动小车；假如不是沿着斜面方向拉动小车就会使测出的拉力偏大；(3)若用木块替代小车进行实验，此时木块与斜面的摩擦力为滑动摩擦力，所以用斜面时拉力做的功明显大于直接克服物体的重力做的功．15.如图甲所示，质地均匀的圆柱形金属块在细绳竖直向上拉力的作用下，从容器底部开始以恒定的速度V=0.1m/s上升到离开水面一定的高度处，图乙是绳子拉力F随时间t变化的图象，不考虑液面变化，g取10N/㎏，结合图象信息求：（1）金属块完全脱离水面后，钢丝绳的拉力3s 对物体所做的功是多少？_______ （2）金属块未露出水面前，液体对容器底的压强多大？________ （3）求金属块浸没在水中所受的浮力及金属块的密度？___________【答案】(1)由图象乙读出金属块完全脱离水面后钢丝绳的拉力F ＝G ＝54N ，由v ＝st得钢丝绳的拉力3s 移动距离：s ＝vt ＝0.1m/s ⨯3s ＝0.3m ，钢丝绳的拉力3s 对物体所做的功：W ＝Fs ＝54N ⨯0.3m ＝16.2J ；(2)由图乙可知,金属块未露出水面前在水中运动的时间t ′＝2s ，金属块向上移动的距离：s ′＝vt ′＝0.1m/s ⨯2s ＝0.2m ，由图乙BC 段可知，金属块露出水面所用时间t ″＝2s ，则金属块的高度：h ＝s ″＝vt ″＝0.1m/s ⨯2s ＝0.2m ，所以水的深度：H ＝h +s ′＝0.2m +0.2m ＝0.4m 对容器底的压强p ＝ρgH ＝1⨯103kg/m 3⨯10N/kg ⨯0.4m ＝4000Pa ，(3)由图象乙可知,金属块的重力G ＝54N,金属块浸没在水中时的拉力F ′＝34N ，金属块浸没在水中所受的浮力F 浮＝G −F ′＝54N −34N ＝20N ；由F 浮＝ρ水gV 排得金属块的体积：V ＝V 排＝320Ng 1103kg /m 10N /kgF 浮水＝ρ⨯⨯ ＝2×10−3m 3，由G ＝mg ＝ρVg 得金属块的密度：ρ＝3354N Vg 210m 10N /kgG -⨯⨯＝ ＝2.7⨯103kg/m 3 考点二：功率及其计算1.下列单位中，不属于功率的单位的是（ ） A. 伏•安 B. 牛•米/秒C. 千瓦时D. 瓦【答案】C 【解析】A. 由电功率的计算公式P＝UI可知，伏是电压的单位，安是电流的单位，伏安就是瓦，是电功率的单位，不符合题意；B. 由功的计算公式W＝Fs可知，牛⋅米是功的单位，即焦耳，秒是时间的单位，所以牛⋅米/秒是功率的单位，不符合题意；C. 由电功的计算公式W＝Pt可知，千瓦是功率的单位，小时是时间的单位，千瓦时是电功的单位，符合题意；D. 在国际单位制中，功率的单位是瓦，不符合题意．故选C.2.春游时，小明和小红决定爬山比赛，他们同时出发，结果又同时到达山顶．想判断谁的功率大，还需知道的物理量是（）A. 山的高度B. 二人的体重C. 爬山的时间D. 二人身高【答案】B【解析】爬上比赛，克服人的重力做功，爬山功率P＝GhWt t＝，他们同时出发，结果又同时到达山顶，说明登山时间是相同的，要比较功率还要知道二人的体重．故选B.3. 下列关于功率的说法中，正确的是（）A. 做功越多的则功率越大B. 功率越大的机械，其效率越高C. 功率越大的机械越省力D. 功率越小的机械做功不一定少【答案】D【解析】解：A、功率的大小同时取决于做功多少和所用时间．没有涉及到做功时间，所以做功越多的则功率不一定越大，故A不正确；B、机械的功率越大，表示机械做功越快，但有用功与总功的比例不一定高，故B说法不正确；C、机械省力不省力与功率没有关系，故C说法不正确；D、机械做功的多少与功率和所用时间有关，功率小，做功时间不一定短，所以的机械做功不一定少，故D 正确．故选D．4.关于功率概念的理解，下列说法中正确的是A. 功率大的机械做的功多B. 功率大的机械做功时用的时间少C. 单位时间内完成的功越多，则功率越大D. 机械功率越大，其机械效率越大【答案】C【解析】A、由公式PWt=可得W Pt=,所以做功的多少不仅与功率有关还与时间有关,故A错误;B、由公式PWt=可得tWP=,所以做功时用的时间不仅与功率有关还与功有关,故B错误;C、物体单位时间内所做的功叫功率,所以单位时间内完成的功越多,则功率越大,所以C选项是正确的;D、机械功率越大,说明机械做功越快,机械效率是指有用功与总功的比值,两者没有必然的联系,故D错误;所以C选项是正确的.5.为了迎接体育中考，很多男生加强了引体向上的训练，如果想粗略测量某位同学引体向上运动的功率时，下列物理量不需要测量的是A. 小明的质量B. 单杠的高度C. 每次身体上升的高度D. 做引体向上的时间【答案】B【解析】。

电动机和发电机工作原理一、选择题1．（2019福建）如图的四个实验中，反映电动机工作原理的是（）A． B．C． D．2.（2019河北）图所示四个装置中工作原理与发电机相同的是（）A．电磁起重机 B．司南 C．话筒 D．扬声器3.（经典题）如图所示，四个电磁学实验的应用，下列说法不正确的是（）4.（经典题）下列实验中，能说明电动机工作原理的是（）A．B．C．D．5.（经典题）下列电器中，利用电磁感应现象原理制成的是（）A．电视机B．继电器C．发电机D．电动机6.（经典题）下列设备中与发电机工作原理相同的是（）A. 电磁铁B. 电动机C. 电铃D.动圈式话筒7.（创新题）共享电动车不仅环保节能而且为人们的出行带来了很大方便。

已知某品牌共享电动车的电动机线圈内阻一定，转轴卡住不能转动时，线圈两端电压为48V，电流为12A．当电动车在水平地面上以18km/h的速度匀速直线行驶时，线圈两端电压仍然为48V，电流为2A，则下列说法正确的是（）A．电动机线圈电阻为24Ω B．电动机的机械功率为96WC．电动机的效率是66.7% D．电动车前进时受到的阻力为16N8.（创新题）如图所示的四个实验,反映电动机基本原理的是（）9.（创新题）某同学在家庭实验室里，将甲、乙图中的装置连接了如图所示的通路，其中两个相同的铜线圈处于磁场中。

用外力使甲图中的线圈在磁场中摆动，下列说法正确的是（）A．乙图中的线圈有电流通过，也会随着运动起来B．乙类似于发电机，其原理是电磁感应C．甲类似于电动机，其原理是磁场对电流有力的作用D．甲图中的线圈在运动过程中将机械能转化为电能二、填空题10.（经典题）英国物理学家__________经过10年的不解探索，终于在1831年发现了电磁感应现象，由此发明了__________(选填“电动机”或“发电机”)，开创了电气时代的新纪元。

11．（2019四川内江）发电机是利用现象制成的，我国发电厂发出的交变电流的频率是50Hz，其周期是s。

⎪⎩⎪⎨⎧==⋅=R U P R I P I U P 22,中考专题复习——电学（二）一、电学计算要点透析：（一）电功（W ）1.概念：电流通过导体时可以做功。

电流做功的过程就是电能转化为其他形式能量的过程。

电流做了多少功，就有多少电能转化为其他形式的能量。

2.公式：电功的基本公式是：tI U W ⋅⋅=根据欧姆定律，对于纯电阻电路可推导出⎪⎩⎪⎨⎧==Rt I W t RU W 22由电功率的定义又推导出：t P W ⋅=3.单位：焦耳：J千瓦时（度）：Js W h kW 6106.33600100011⨯=⨯==⋅度4.电能表：（俗称电度表）——电能表是测量电功（电能）的仪表，它表盘上的单位是度。

⑴电能表上“220V”“5A”“3000R/kwh”等字样，分别表示：电能表额定电压220V；允许通过的最大电流是5A；每消耗一度电电能表转盘转3000转。

⑵读数：A、①电能表前后两次读数之差，就是这段时间内用电的度数。

②最后一位有红色标记的数字表示小数点后一位。

如：电能表月初读数月底读数是这个月用电度，合JB、某用电器单独工作电能表（3000R/kwh）在10分钟内转36转则10分钟内电器消耗的电能是J。

（二）电功率（P ）1.概念：电流在单位时间内所做的功叫做电功率。

它是反映电流做功快慢的物理量。

2.公式：由电功率的定义得tW P =（对于纯电阻电路可推导出）3.单位：瓦特：W 千瓦：W kW 10001=4.额定电压和额定功率：⑴额定电压：用电器正常工作时的电压。

3246832654额定功率：用电器在额定电压下的功率。

P 额=U 额I 额=U 2额/R某灯泡上标有“PZ22OV-25”字样分别表示：普通照明，额定电压220V，额定功率25W的灯泡。

若知该灯“正常发光”可知：该灯额定电压为220V，额定功率25W，额定电流U 2,有时会损坏用电器)（三）实验——测定小灯泡的功率(1)伏安法测灯泡的功率：①原理：P=UI ②电路图：③选择和连接实物时须注意：(2)测量家用电器的电功率：器材：电能表秒表原理：P=W/t（四）焦耳定律1、焦耳定律：电流通过导体产生的热量跟电流的平方成正比，跟导体的电阻成正比，跟通电时间成正比。

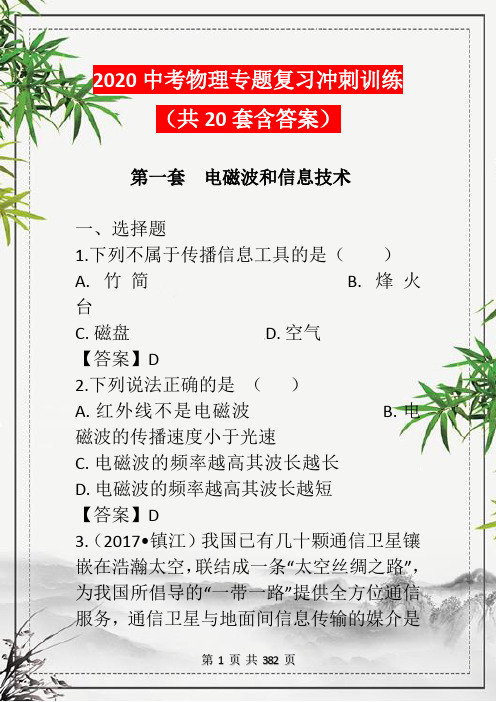

2020中考物理专题复习冲刺训练（共20套含答案）第一套电磁波和信息技术一、选择题1.下列不属于传播信息工具的是（）A.竹简B.烽火台C.磁盘D.空气【答案】D2.下列说法正确的是（）A.红外线不是电磁波B.电磁波的传播速度小于光速C.电磁波的频率越高其波长越长D.电磁波的频率越高其波长越短【答案】D3.（2017•镇江）我国已有几十颗通信卫星镶嵌在浩瀚太空，联结成一条“太空丝绸之路”，为我国所倡导的“一带一路”提供全方位通信服务，通信卫星与地面间信息传输的媒介是（）A.可听声B.次声波C.电磁波D.超声波【答案】C4.下列不属于互联网常用功能的是（）A.发送电子邮件B.浏览网页C.邮寄商品D.下载文件【答案】C5.利用互联网可以方便的进行一些信息的传递，下列各种方式中，不能通过互联网做到的是（）A.远程教育B.做饭C.远程医疗会诊D.打IP电话【答案】B6. 我国自行研制的北斗卫星导航系统具有定位、导航和通信等功能，它传递信息是利用（）A.超声波B.次声波C.电磁波D.微光【答案】C7.下列信息传播中属于第四次信息变革的产物的是（）A.利用计算机可以存储大量的声音、图片和文字籍B.人类用来记录历史的书C.人们可以用收音机收到电台播出的节目D.人们利用语言和手势来交流自己的看到的现象【答案】C8.太阳发出可见光的同时还发射出其他频率的电磁波，这些电磁波在射向地球时波长、频率都不同，所以它们的波速（）A.频率高的电磁波波速大B.一样大C.波长长的电磁波波速大D.由于速度=波长×频率，波长、频率不一定，所以无法判断【答案】B9.下列说法中正确的是（）A.两台计算机互发电子邮件时，必须同时上网B.“电子邮件”只能发送文字信息C.计算机之间的联系只能用光缆D.因特网的最大好处是能做到信息资源共享【答案】D10.最新车载GPS导航仪是通过与导航卫星互相传递信息，确定汽车的准确位置，并在电子地图上显示出来（如图），为汽车驾驶员导航，下列有关说法正确的是（）A.导航卫星发射的电磁波比光的传播速度慢B.导航仪上的移动电话通过电流传递信息C.导航卫星发射的电磁波不能在真空中传播D.导航仪与导航卫星通过电磁波传递信息【答案】D11.调制器的作用是（）A.产生高频电流B.产生低频电流C.将高频电磁波变成载波D.产生音频电流【答案】C12. 关于如图所示的核动力航空母舰和直升飞机，小明、小聪、小英和小亮各提出了一条与物理知识有关的说法，其中错误的是（）A.小明：直升飞机悬停在空中时，不需要消耗能量B.小聪：航空母舰利用的核能是在核反应堆中重核裂变释放的能量，它属于一种新能源C.小英：当甲板上的飞机都升空执行任务后，航空母舰在大海中的吃水深度将减小D.小亮：航空母舰上的雷达是利用了电磁波来发现敌方的军事目标的【答案】A二、填空题13.导体中电流的迅速变化会在空间激起________，无线电广播和电视、以及我们使用的手机，都是靠________传输信号的．电磁波在真空中传播的速度是________m/s．若某电磁波的频率是100MHz，那么它的波长是________m．【答案】电磁波；电磁波；3×108；314.黄岩岛事件中，中国派“海监310”前往黄岩岛实施海上执法，船员使用的手机是通过________传递信息的．【答案】电磁波15.在波速一定的条件下，频率越高，则波长越________．【答案】短16.随着网络通讯的快速发展，wifi已经普及，手机连接wifi主要是通过________传递信息（选填“电磁波”、“超声波”、“次声波”），它在真空中的传播速度为________m/s．【答案】电磁波；3×10817.如图所示，请在图中无线电广播的发射过程图的空格中填入恰当的器材和元件名称________．【答案】18.吴明的电子邮箱地址是：wuming@sina．com．cn，这表示这个电子邮箱用户名叫________，邮箱服务器名叫________，其中“cn”表示这个服务器是在________注册的．【答案】wuming；sina．com．cn；中国19.如图所示是某电磁波在10﹣5s内传播的波形图，其波长值为________m．【答案】100020.小军刚买了一款TCL3188手机．阅读手机的《用户手册》时，看到在“电池”栏中有如图所示的说明，在手机电池上印有如图所示字样．（符号“mAh”表示“毫安・时”，它是电量（Q=It）的单位）（1）手机是靠________（选填序号：A“超声波”、B、“电磁波”）传递信息的．（2）这块电池正常工作时的电压是________V．充满电后能够提供的电能为________J．（3）假如这款手机连续通话时工作电流恒为250mA，则这块电池充满电后能够使该手机连续工作________小时．【答案】B；3.6；6480；2三、综合题21.如图，甲是一台VCD影碟机后的连线插孔，乙是一台电视机后的连线插孔．（1）请说出标有下列字母插孔的作用：VIDEO OUT________；AUDIO OUT________；VIDEO IN________；AUDIO IN________．（2）现在请你用笔画线代表导线，将影碟机和电视机连接起来，保证影碟机播放的节目能被电视机接收到．【答案】（1）视频输出；音频输出；视频输入；音频输入（2）解：如图所示：22.光纤通信激光具有很高的亮度，一台大功率激光器发出的激光，亮度可达太阳亮度的107～1014倍．激光通信与无线电通信类似，即先将声音和图象信号调制到激光束上，然后把载有声音和图象信号的激光发送出去，最后用接收装置把声音和图象信号检出来．科学家们研究利用激光进行光纤通信，并取得了很大的成功，光纤是一种非常细的玻璃丝，比人的头发丝还要细，直径只有十分之几毫米，光纤由内芯和包层两部分组成，内芯由光速较小的物质做成，包层由光速较大的物质做成，光在内芯中传播，不断被子包层反射回来，曲折前进，如如图所示，这样，带有信号的激光就沿着光纤向前传播，容量大，不受外界条件的干扰，使激光通信能传播很远，并且能提高通信质量．完成以下填空：（1）激光通信的原理是，先将声音和图象信号调制到________上，然后把载有声音和图象信号的________发送出去，最后用________把声音和图象信号检出来．（2）光纤是一种非常细的玻璃丝，它由________和________两部分组成，光在________中传播时，不断被________反射，曲折前进．（3）激光的光纤通信具有________大，通信________高，不受外界________等优点．【答案】（1）激光束；激光束；接收装置（2）内芯；包层；内芯；包层（3）容量；质量；干扰23.如图罗列的是国际莫尔斯电码：现在你的一位同学在远处，你要向他传递一个信息“secret”，请你用一只手电筒，分别采用模拟信号和数字信号两种方式将这个信息传递给他．（1）写出你的信息传递的设计方案．（2）比较两种方式的不同．【答案】（1）解：①模拟方式：在一张透明的纸上写上“secret”，将它放在手电筒的灯泡前方的玻璃罩上，打开电筒，射向你同学所在的位置②数字方式：你与你的同学各一份国际莫尔斯电码，事先商定快速地打开、关闭手电筒表示点，手电筒打开稍长一段时间表示划．将“secret”译成电码为“…﹣•﹣••﹣••﹣”按照约定，向同学传递信息（2）解：模拟方式：操作简单，但不保密，路程远一些容易失真；数字方式，需要将信息转化成数字形式，保确私密，信息不会失真．第二套：中考复习冲刺训练: 电功和电功率一、选择题1.下列教材中的探究实验，不需要控制电流一定的是（）A.探究导体电阻与长度的关系B.探究通电导体产生的热量与电阻的关系C.探究电功与电压的关系D.探究电磁铁磁性强弱与线圈匝数的关系【答案】A2. 严寒冬季，我国北方哨兵脚上穿有电热靴．一只靴内加热电路如图所示，电源电压恒定，S2为三档旋钮开关（金属片M可分别拨至a、b、c处），电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点．这只电热靴的低温档为6W，则其中温档和高温档分别为（）A.8W，12WB.8W，24WC.12W，18WD.12W，24W【答案】A3.把标有“12V36W”的灯泡L1和“8V16W”的灯泡L2串联后接在电源的两端，其中一只灯泡正常发光，另一只灯光没有达到额定功率，则下列正确的是（）A.该电源的电压为24VB.电路中的电流为3AC.两灯泡的总功率为32WD.灯L1与灯L2的实际功率之比为9：4【答案】C4.某新型手电筒，由蓄电池，开关和三粒相同的LED灯珠连接而成，工作时每粒灯珠都正常发光且电压都为U，关于手电筒的各部分原件下列说法正确的是（）A.给蓄电池充电时是将电能转化为化学能B.LED灯珠是有超导材料制成C.三粒LED灯珠一定是并联的D.凸透镜对LED灯珠发出的光起到发散作用【答案】A5. 如图所示，AB和BC是由铝制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，下列说法正确的是（）A.AB段的电阻小于BC段的电阻B.通电相同时间，AB段消耗的电能大于BC 段消耗的电能C.这两段金属导体中的电流是由正电荷定向移动形成的D.若将AB段材料换成铜，其他条件不变，这两段导体的总电阻将变大【答案】B6.如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是（）A.只有甲、实验应用了控制变量法B.甲实验通电一段时间后，左侧容器内空气吸收的热量更多C.乙实验时为了研究电流产生的热量与电阻的关系D.乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的小【答案】D7.如图所示，灯L1、L2上分别标有“6V6W”、“6V3W”的字样，开关S闭合时,灯L1、L2都能发光，甲、乙两电压表的示数之比是（）A.1：1B.1：2C.3：2D.2：3【答案】D8.下列家用电器中，利用电流热效应工作的是（）A.电视机B.电热水器C.抽油烟机D.电冰箱【答案】B9.把一个标有“10V 3W”的小灯泡和定值电阻R串联后接在电压为12V的电源上（如图所示），小灯泡恰能正常工作．该电路工作10s 定值电阻产生的热量是（）A.60JB.36JC.30JD.6J【答案】D10.如图所示的两个电路中，电源电压相等且保持不变．闭合开关S，当滑动变阻器的滑片P都向右移动时，灯泡L1和L2的亮度变化情况是（）A.L1变暗，L2亮度不变B.L1、L2都变亮C.L1变亮，L2变暗D.L1、L2都变暗【答案】A11.某同学做“测定小灯泡的功率”实验，他正确连接好电路，闭合开关时记录了第1组数据，当小灯正常发光时记录了第2组数据，把滑片移到端点时小灯闪亮一下，后熄灭，并记录了第3组数据，如表所示．则下列判断错误的是（）电压表示数电流表示数小灯亮暗程度11.3V0.16A暗22.5V0.26A正常发光34.5V0A不发光A.他所用小灯的额定电压为2.5VB.他所用小灯的额定功率为0.65WC.滑动变阻器的最大电阻值为30ΩD.他所用电源的电压为4.5V【答案】C12.关于电功，下列说法正确的是（）A.电流通过电灯做功时，电能只转化为光能B.电流做功的多少可能大于电能转化为其他形式能量的多少C.通过导体的电流越大，电流做的功一定越多D.电流做了多少功，就相当于有多少形式的电能转化为其他形式的能【答案】D13.一只“220V 40W”的灯泡L1和一只标有“110V 40W”的灯L2都正常发光时（）A.L1比L2亮 B.L2比L1亮C.L1和L2一样亮D.无法判断【答案】C二、填空题14.把两盏灯串联接在电路上，如果它们两端的电压之比为2：3，则它们的电功率之比为________。

电学实验静安：26．某小组同学做“用电流表、电压表测电阻”实验．①该实验的目的是：．②为进行多次实验，三位同学各自设计了三个不同的实验方案，简述如下表所示．方案序号ⅠⅡⅢ实验电路设计要点通过改变串联电池的节数改变电源两端的电压电源电压保持不变，待测电阻与已知阻值的定值电阻串联，并换用阻值不同的定值电阻．电源电压保持不变，待测电阻与滑动变阻器串联，移动变阻器的滑片．（a）上述三个方案中，能实现“多次实验，减小误差”的方案有（填序号）；方案Ⅲ与另两个方案相比，优点有：（写出两点即可）．（b）小明同学根据方案Ⅲ，准备测量阻值约为20欧的电阻，实验所提供的器材齐全完好，其中：电源电压为6伏且保持不变，电流表、电压表规格如图所示，滑动变阻器有两种规格（分别标有“5欧 3安”和“50欧 1.5安”字样）．小明对所提供两种规格的滑动变阻器，提出了问题：实验中，两种变阻器是可以随意用一个变阻器，还是其中一个更适合实验？请你根据实验的相关条件，帮助小明解决问题并简要说明理由．．①该实验的目的是要学会用电流表、电压表测电阻；②（a）Ⅰ、Ⅱ、Ⅲ；多次实验时，电路不需要重新连接，操作简便；待测电阻两端的电压及通过的电流，可以在一段范围内连续变化，记录数据简便；（b）应选择标有“50欧 1.5安”的滑动变阻器；理由：可使待测电阻两端的电压及通过的电流的变化范围更大，方便读数；电压表的读取取0﹣3伏，读数更准确．浦东： 25．甲同学要测定导体R x的电阻，乙同学要测定标有“3.5V”字样小灯L的额定电功率．他们选取了电压均为6伏的电源、均标有“20Ω 2A”字样的滑动变阻器及电键和导线等．但在选取电表时，发现可选择的器材中只有一个电流表和一个电压表，经讨论后两位同学各选取了一个电表．接着，他们分别将所选电表正确接入电路，并按规范步骤进行操作．（1）为了能顺利完成各自的测量任务，选取电压表的是同学．两位同学实验依据的原理（选填“相同”或“不同”）．连接电路时，电键应处于状态．（2）选取电流表的同学闭合电键时，电流表示数0.16安；移动变阻器滑片至中点位置时（即它接入电路的电阻10欧），电流表示数0.22安．选取电压表的同学闭合电键时，电压表示数2.3伏；同样将滑片移至中点位置时，电压表示数3.5伏．综合上述信息，甲同学测得R x的电阻是欧，乙同学测得小灯L的额定电功率是瓦．故答案为：（1）乙；不同；断开；（2）17.4； 0.875．青浦：30．小张同学做“用电流表、电压表测电阻”的实验，实验器材齐全完好，所用电源的电压为6伏．他先将滑片置于变阻器的一端，然后连接电路，闭合电键，在向变阻器另一端移动滑片的过程中，观察到电压表的示数从4伏逐渐变小到0伏、电流表的示数从0.2安逐渐变大到0.58安．小张经过思考后发现了实验操作中的不当之处，随后重新正确连接电路进行实验．闭合电键后，移动变阻器的滑片到某个位置时，两个电表的示数分别如图（a）、（b）所示．根据该同学实验中观察到的现象，请将有关的数据填入表格内，并求出R X的阻值．（计算电阻时，精确到0.1欧）实验序号电压Ux（伏）电流Ix（安）电阻Rx（欧）电阻Rx平均值（欧）1 0.223 0.58实验电压Ux 电流Ix 电阻Rx 电阻Rx平均值序号（伏）（安）（欧）（欧）1 2 10.0 10.22 4.5 0.44 10.23 6 10.3松江：25．小王同学做“用电流表、电压表测电阻”实验，所有元件均完好．他将电源（电压是1.5伏的整数倍）、待测电阻、电流表、滑动变阻器、电键等串联后，将电压表并联在电路中，他移动变阻器的滑片到某端点．刚闭合电键时，观察到电流表、电压表示数如图（a）、（b）所示．当他移动变阻器的滑片时，观察到两电表的指针向相反方向偏转．他经过思考，求出了滑动变阻器的最大阻值．他重新正确连接电路，实验步骤正确．闭合电键时，观察到电压表的示数如图（c）所示．当他移动变阻器滑片到中点位置时，记录电流表的示数在下表中．他继续移动滑片，发现电流表示数最大为0.28安．①实验所用滑动变阻器的最大阻值为欧；②请根据上述他重新正确连接电路时的相关信息，将下表填写完整．（电阻精确到0.1欧）物理量实验序号电压（伏）电流（安）电阻（欧）电阻平均值（欧）12 0.243 0.28电压（伏）电流（安）电阻（欧）电阻的平均值（欧）1 4.0 0.2 20.0 20.52 4.8 20.03 6.0 21.4故答案为：（1）10；（2）如上表．徐汇：27．小徐做“用电流表、电压表测电阻”实验，现有电源（电压为6伏且保持不变），待测电阻R x、电流表、电压表、滑动变阻器、电键及导线若干，所有元件均完好．他连接电路进行实验，闭合电键后，在移动变阻器滑片的过程中，发现电流表示数的变化范围为0.10～0.28安，电压表示数的变化范围为0～4伏；当移动变阻器滑片到某个位置时，电压表、电流表的示数分别如图（a）、（b）所示，请将下表填写完整（计算电阻精确到0.1欧）．物理量实验序号电压U x（伏）电流I x（安）电阻R x（欧）电阻R x平均值1 0.1023 6.0 0.28电压U x（伏）电流I x（安）电阻R x（欧）电阻R x平均值1 4.0 0.10 20.0 21.22 3.1 0.14 22.13 6.0 0.28 21.4杨浦：30．小明在做“用电流表、电压表测电阻”的实验，实验器材齐全且完好，电源电压不高于6伏。

四川省自贡市2020年中考物理试卷一、单选题（共18题；共36分）1.2020年5月，一同学乘坐公交车去观看第26届自贡国际恐龙灯会暨2020全民抗疫主题灯会，发现路边树木不停地向后退去，他选择的参照物是（）A. 路边树木B. 远处高山C. 公路路面D. 乘坐的公交车2.一瓶矿泉水被小华喝了一半，则剩下部分水的密度将（）A. 变大B. 变小C. 不变D. 无法确定3.2020年6月21日下午，我国许多地方都出现了日环食，自贡城区也观看到了日偏食的奇观。

日环食和日偏食现象形成的原因是（）A. 光的直线传播B. 光的反射C. 光的折射D. 光的色散4.下列现象中属于凝华现象的是（）A. 雾的形成B. 霜的形成C. 水结成冰D. 露的形成5.估测是我们在生活中常用的一种方法。

下列是几个同学估测的数值，其中最接近实际的是（）A. 正常人的体温约为40℃B. 老师正常讲课时声音的响度约为120dBC. 普通人的身高约为2.0mD. 成年人正常步行的速度约为1.1m/s6.明明用水平推力推静止在地面上的桌子，但没有推动，此时( )A. 水平推力小于桌子的重力B. 水平推力小于桌子受到的摩擦力C. 水平推力等于桌子的重力D. 水平推力等于桌子受到的摩擦力7.下列四幅图呈现的是小明在探究影响滑动摩擦力大小因素时设计的几种实验方案，则下列说法中正确的是（）A. 通过甲、乙对比，可探究压力大小对滑动摩擦力大小的影响B. 通过乙、丙对比，可探究压力大小对滑动摩擦力大小的影响C. 通过乙、丙对比，可探究接触面的粗糙程度对滑动摩擦力大小的影响D. 通过乙、丁对比，可探究接触面的大小对滑动摩擦力大小的影响8.在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰放大的像．要使烛焰在光屏上呈现一个清晰缩小的像，调节的方法是( )A. 透镜不动，蜡烛远离透镜移动，光屏靠近透镜移动B. 透镜不动，蜡烛远离透镜移动，光屏远离透镜移动C. 透镜不动，蜡烛靠近透镜移动，光屏远离透镜移动D. 透镜不动，蜡烛靠近透镜移动，光屏靠近透镜移动9.一种试电笔的构造如图所示，下列说法正确的是( )A. 使用试电笔时手可以接触笔尖B. 使用试电笔时手不要接触笔卡C. 试电笔中的电阻可以用铁丝代替D. 当氖管发光时有微弱电流通过人体10.弹簧测力计挂住一条形磁铁置于螺线管的正上方，如图所示。

一、初中物理电功率的综合计算问题1．如图甲所示的电路中，电源电压U 保持不变，R 0为定值电阻。

闭合开关，电流表A 的示数为I ，电压表V 1的示数为U 1，电压表V 2的示数为U 2；将滑动变阻器R 的滑片从一端移动到另一端，U 1、U 2随I 变化的关系如图乙所示；则下列说法正确的是（ ）A ．电源电压为5.5 VB ．滑片在最右端时，定值电阻R 0的功率为6WC ．滑动变阻器的最大阻值为12.5 ΩD ．电灯的电阻随着电流的增大而减小【来源】2020年中考一轮模拟测试物理试题（一) 【答案】B 【解析】 【分析】 【详解】由图可知，灯泡L 与R 0、R 组成串联电路，电压表V 2测量L 两端的电压，电压表V 1测量灯泡L 与R 两端的总电压，当电流表的示数变大时，电压表V 2变大，电压表V 1变小，所以U 2-I 的图线为BQ ， U 1-I 图线应该为AQ ；ABC ．由图像乙知，Q 点U 1和U 2相等，则此时滑动变阻器两端的电压为零，电阻为零，电压表的示数都是3V ，电路中的电流为2.0A ，所以03V 2.0R U +=电源…①当滑动变阻器的滑片移到最左端时，电路中的电流最小为1.0A ，由图像知：电压表V 1的示数为4.5V ，电压表V 2的示数为1V ，所以04.5V 1.0=R U +电源…②由①②得：U 电源=6V ，R 0=1.5Ω，故A 错误； 此时滑动变阻器两端的电压为12= 4.5V-1V=3.5V U U U -=滑滑动变阻器的最大阻值为3.5V===3.5Ω1.0AU R I 滑滑大小 故C 错误；滑片在最右端时，U 1和U 2相等都是3V ，电路中的电流为2.0A ，已知R 0=1.5Ω，定值电阻R 0的功率为2200(2.0A) 1.5Ω=6W P I R ==⨯故B 正确；D ．通过灯泡的电流增大时，灯泡两端的电压变大，温度升高，灯丝的电阻变大，故D 错误。

2020年中考题型专练：计算题（动态电路）1.如图所示，R1＝6 Ω，当S1闭合，S2、S3断开时，电流表示数为1 A，S3闭合，S1、S2断开时，电流表示数为0.2 A．求：(1)电源电压；(2)电阻R2的阻值；(3)当S1、S2闭合，S3断开时，电路的总功率．2.小蕊同学在学习了电学知识后，观察到生活中的许多电热器都有多个挡位，于是他利用电压恒为10 V的电源和两个阻值不同的定值电阻，设计了如图所示的电路来探究电热器的多挡位问题．已知R1＝20 Ω、R2＝30 Ω，请计算：(1)S2闭合，S1、S3断开时，电路中的电流；(2)S3断开，S1、S2闭合时，通电5 min电路消耗的电能；(3)该电路的最大功率和最小功率之比．3.如图所示电路，电源的电压恒为8 V，小灯泡L标有“6 V 3 W”字样．若不考虑温度对灯丝电阻的影响，闭合开关S，求：(1)小灯泡的额定电流；(2)小灯泡正常发光时，滑动变阻器R接入电路的阻值；(3)移动滑动变阻器的滑片，当电压表示数为3 V时，小灯泡的实际功率．4.如图甲所示，滑动变阻器R2标有“50 Ω 1 A”字样，电源电压为8 V且保持不变．当开关S闭合时，电流表和的指针偏转情况如图乙所示．求：(1)电阻R1的阻值；(2)通电100 s，电流通过电阻R1产生的热量；(3)再次移动滑动变阻器R2的滑片P，使两电流表指针偏离零刻度的角度相同，此时滑动变阻器R2消耗的电功率P2.5.如图甲所示，电源电压恒定，R0为定值电阻．闭合开关S后，将滑动变阻器的滑片从a端滑到b端的过程中，电压表示数U与电流表示数I之间的关系图像如图乙所示．求：(1)当电压表示数为4.0 V时，此时滑动变阻器接入电路的电阻；(2)R0的阻值及电源电压；(3)当滑片滑到滑动变阻器中点时，电阻R0消耗的电功率；(4)电路工作5 min消耗的最大电能．6.在如图所示的电路中，电源电压为12 V，滑动变阻器的阻值范围在0至50 Ω之间，闭合开关S，调节滑动变阻器，当滑片P置于滑动变阻器的中点时，电流表的示数为0.3 A．求：(1)定值电阻R1的阻值；(2)当滑动变阻器的滑片P置于阻值最大处时，电路的总功率是多少？(得数保留1位小数)(3)电流表接入电路中的量程是0～0.6 A，在不改变电流表量程的情况下，为了保证电流表的安全，滑动变阻器接入电路中的最小阻值是多少？7. 如图甲所示的电路中，电源电压保持不变．闭合开关S后，电压表示数为1 V，电流表示数为0.1 A．求：(1)电阻R1的阻值；(2)调节滑动变阻器，电流表示数从0.1 A变为 0.3 A的过程中，电路总功率变化了3.6 W，则电源电压为多少；(3)当将滑动变阻器的滑片移至最左端时，闭合开关，1 min内电路消耗的电能；(4)在移动滑动变阻器R2滑片的过程中，滑动变阻器R2的电功率P2与电压表示数U1的关系如图乙所示，则U0的值为多少．8.在如图电路中，电源电压不变，R2为滑动变阻器，只闭合开关S，且变阻器的滑片P 在b端时，额定功率为4 W的灯泡L正常发光，电流表的示数为0.5 A；再闭合开关S1，电流表的示数变化了0.4 A．只闭合S，变阻器滑片在b端和a端时，灯L消耗的功率之比为4∶1(灯泡的电阻不随温度变化)，求：(1)电源电压；(2)电阻R1的阻值；(3)电路消耗的最大电功率；(4)滑动变阻器R2的最大阻值．9.如图所示，电源电压8 V保持不变，电流表的量程为0～0.6 A，电压表的量程为0～3 V，灯泡L标有“6 V 3 W”字样，滑动变阻器R2标有“20 Ω 1 A”字样．只闭合开关S和S2，调节滑动变阻器滑片P，使电压表示数为3 V时，电流表的示数为0.5 A，不考虑灯丝电阻的变化，求：(1)灯泡正常工作时的电流和60 s所做的功．(2)电阻R1的阻值．(3)只闭合开关S和S1，在保证电路安全的条件下，滑动变阻器的功率变化范围．10.如图甲所示，电源电压保持不变，R1是定值电阻，小灯泡L的额定电压是6 V且灯丝电阻不随温度变化．当闭合开关S1、S3, 断开开关S2，调节滑动变阻器R2的滑片，使电压表示数从1 V变为3 V的过程中，电路总功率变化了3.6 W, 其中电压表示数为3 V时，电流表示数为0.3 A；滑动变阻器R2的电功率P2与电压表示数U1的关系如图乙所示，滑动变阻器R2的滑片在a点、b点时，对应电压表示数为U a、U b，且U b＝8U a.求：(1)定值电阻R1的阻值．(2)电源电压．(3)滑动变阻器R2的滑片从a点滑到b点过程中，R2接入电路的阻值范围．(4)当闭合开关S1、S2, 断开开关S3，滑动变阻器R2的滑片在中点时，小灯泡L恰好正常发光，其电功率为P L；当滑动变阻器R2的滑片在阻值最大处时，小灯泡L的电功率为P L′.则P L与P L′之比是多少？11. 如图甲所示，电源电压恒定不变，滑动变阻器R1的最大阻值是20 Ω，小灯泡的额定电压为8 V，当只闭合开关S1时，将滑动变阻器R1的滑片调到中点，此时小灯泡恰好正常发光. 小灯泡和R2的电流随电压变化图像如图乙所示. 求：(1)定值电阻R2的阻值；(2)只闭合开关S2时，通电100 s电阻R2产生的热量；(3)保持滑片在中点处位置不变，换用电压为7.5 V的电源，闭合开关S2、S1，求此时灯丝的实际电阻值；(4)只闭合开关S1时，若电源电压可调，则通过调节电源电压可使电路允许达到的最大总功率是多少.参考答案1. 解：(1)当S 1闭合，S 2、S 3断开时，只有R 1接入电路 电源电压U ＝I 1R 1＝1 A×6 Ω＝6 V (2)当S 3闭合，S 1、S 2断开时，R 1、 R 2串联由I ＝U R 可得，电路中的总电阻R 总＝U I ＝6 V 0.2 A＝30 Ω电阻R 2的阻值R 2＝R 总－R 1＝30 Ω－6 Ω＝24 Ω (3)当S 1、S 2闭合，S 3断开时，R 1、 R 2并联通过R 2的电流I 2＝U R 2＝6 V 24 Ω＝0.25 A电路中的总电流I 总＝I 1＋I 2＝1 A ＋0.25 A ＝1.25 A 电路的总功率P ＝UI 总＝6 V×1.25 A＝7.5 W2. 解：(1)S 2闭合，S 1、S 3断开时，R 1与R 2串联，因串联电路中总电阻等于各分电阻之和，所以电路中的总电阻R ＝R 1＋R 2＝20 Ω＋30 Ω＝50 Ω，电路中的电流I ＝U R ＝10 V50 Ω＝0.2 A(2)S 3断开，S 1、S 2闭合时，R 1被短路，电路为R 2的简单电路，通电5 min 电路消耗的电能W ＝U 2R 2t ＝（10 V ）230 Ω×5×60 s＝1 000 J(3)当S 1、S 3断开，S 2闭合，两电阻串联时，总电阻最大，根据P ＝U 2R 可知，此时电路的总功率最小，电路的最小功率P 小＝U 2R ＝（10 V ）250 Ω＝2 W当S 1、S 3闭合，S 2断开，两电阻并联时，总电阻最小，根据P ＝U 2R 可知，此时电路中的总功率最大，电路中的总电阻R ′＝R 1R 2R 1＋R 2＝20 Ω×30 Ω20 Ω＋30 Ω＝12 Ω，电路的最大功率P 大＝U 2R ′＝（10 V ）212 Ω＝253 W ，所以该电路的最大功率和最小功率之比：P 大∶P 小＝253W ∶2 W ＝25∶63. 解：(1)由P ＝UI 可知小灯泡的额定电流I 额＝P 额U 额＝3 W6 V＝0.5 A (2)因小灯泡正常发光，所以U L ＝6 V ，此时滑动变阻器两端的电压U R ＝8 V －6 V ＝2 V 小灯泡与R 串联，I R ＝I 额＝0.5 A ，滑动变阻器接入电路中的阻值R ＝U R I R ＝ 2 V0.5 A＝4 Ω(3)小灯泡的电阻R L ＝U 额I 额＝6 V 0.5 A＝12 Ω ，当电压表示数为3 V 时，小灯泡的实际功率P 实＝U 2实R L ＝（3 V ）212 Ω＝0.75 W4. 解：(1)滑动变阻器R 2与电阻R 1并联，电流表测量R 2这条支路的电流为I 1＝0.4 A ，电流表测量干路的电流为I ＝1.2 A则通过电阻R 1的电流为：IR 1＝I －I 1＝1.2 A －0.4 A ＝0.8 A 电源电压为U ＝8 V ，则电阻R 1的阻值为R 1＝U IR 1＝8 V0.8 A＝10 Ω (2)电流通过电阻R 1所产生热量为Q ＝W 1＝UIR 1t ＝8 V×0.8 A×100 s＝640 J (3)电流表是测量通过R 2的电流I 2′，量程为0～0.6 A ，电流表是测量干路的电流I ′，量程为0～3 A ，则当两个电流表指针偏离零刻度的角度恰好相同时，电流表的示数是电流表示数的5倍，所以I ′＝5I 2′，即I 2′＋IR 1＝5I 2′，则I 2′＋0.8 A ＝5I 2′， 解得I 2′＝0.2 A所以滑动变阻器R 2消耗的电功率为P 2＝UI 2′＝8 V×0.2 A＝1.6 W5. 解：(1)由图可知，闭合开关后，电压表测滑动变阻器两端的电压，电流表测电路电流．由I ＝U R 知，R ＝U I ＝4.0 V0.2 A＝20 Ω(2)由图乙两组数据，电源电压相等可得 0．6R 0＝0.2R 0＋4解得：R 0＝10 Ω，则电源电压为U ＝6 V(3)滑片在b 点时，滑动变阻器接入电路中的阻值最大为20 Ω，因此当滑片在滑动变阻器中点时，滑动变阻器接入电路中的阻值为10 Ω，则R 0消耗的功率为P ＝I 2R 0＝(6 V 10 Ω＋10 Ω)2×10 Ω＝0.9 W(4)当滑动变阻器滑片在a 点时，滑动变阻器接入电路的电阻为零，电路中的总电阻最小，电路消耗的电能最大，电路工作5 min 消耗的最大电能W ＝UIt ＝6 V×0.6 A×5×60 s＝1 080 J6. 解：(1)由电路图可知，R 1与R 2串联，当滑片滑到中点时，电流表的示数为0.3 A ，由I ＝U R可知，电路的总电阻为R ＝U I ＝12 V0.3 A＝40 Ω由于R 2中＝12×50 Ω＝25 Ω，则R 1＝R －R 2中＝40 Ω－25 Ω＝15 Ω(2)当滑动变阻器的滑片滑到最大阻值时，电路中的总电阻为R ′＝R 1＋R 2＝15 Ω＋50 Ω＝65 Ω此时电路消耗的总功率P ＝U 2R ′＝（12 V ）265 Ω≈2.2 W(3)由题知电流表量程为0～0.6 A ，为保证电路安全，电路中的最大电流为0.6 A ，此时电路的总电阻最小为R min ＝U I max ＝12 V0.6 A＝20 Ω由于R 1与R 2串联，滑动变阻器R 2接入电路的最小阻值为R 2min ＝R min －R 1＝20 Ω－15 Ω＝5 Ω7. 解：(1)由图甲可知，R 1与R 2串联，电压表测量R 1两端的电压，电流表测电路中的电流，由I ＝U R知电阻R 1的阻值R 1＝U 1I 1＝1 V0.1 A＝10 Ω(2)由题可知，电源电压U 保持不变，电流表示数从0.1 A 变为0.3 A 过程中，电路总功率变化了3.6 W总功率变化量ΔP ＝UI 2－UI 1＝U ΔI 所以电源电压U ＝ΔP ΔI ＝ 3.6 W0.3 A －0.1 A＝18 V(3)当将滑动变阻器的滑片移至最左端时，只有R 1接入电路，由W ＝UIt 和I ＝U R得：1 min 内电路消耗的电能：W ＝U 2R 1t ＝（18 V ）210 Ω×60 s＝1 944 J(4)当R 1的电压为U 0时，R 2的电功率为P 2＝U 2I 2＝(U －U 0)×U 0R 1当R 1的电压为8U 0时，R 2的电功率为P 2′＝U 2′I 2′＝(U －8U 0)×8U 0R 1由图乙可知，当电压表示数为U 0和8U 0时P 2＝P 2′ 即：(U －U 0)×U 0R 1＝(U －8U 0)×8U 0R 1解得U 0＝U 9＝18 V9＝2 V8. 解：只闭合开关S ，滑片在b 端时，电路中只有灯L ，且灯L 恰好正常发光 所以电源电压U ＝U 额，由P ＝UI 知U 额＝P 额I 额＝4 W0.5 A＝8 V 所以U ＝U 额＝8 V(2)再闭合S 1时，电路中灯L 与电阻R 1并联，电流表示数的变化量即为通过R 1的电流所以通过电阻R 1的电流I 1＝0.4 A ，U 1＝U ＝8 V所以R 1＝U 1I 1＝8 V0.4 A＝20 Ω(3)当电路中电功率最大时，总电流最大，也就是开关S 、S 1都闭合，且变阻器滑片P 移动在b 端时，电路中灯L 与电阻R 1并联所以电路中的最大电流I ＝I 额＋I 1＝0.5 A ＋0.4 A ＝0.9 A 电路消耗的最大电功率P ＝UI ＝8 V×0.9 A＝7.2 W (4)灯泡的电阻R L ＝U 额I 额＝8 V0.5 A＝16 Ω，只闭合开关S ，变阻器滑片在a 端时，灯L 与变阻器最大阻值串联因为P 额∶P 实＝4∶1 所以P 实＝14P 额＝4 W4＝1 W因为P 实＝U 2L R L ，即1 W ＝U 2L16 Ω可得U L ＝4 V所以变阻器两端电压UR 2＝U －U L ＝8 V －4 V ＝4 V 此时电路中的电流IR 2＝I L ＝ 4 V16 Ω＝0.25 A 所以变阻器的最大阻值R 2＝UR 2IR 2＝ 4 V 0.25 A＝16 Ω 9. 解：(1)由P ＝UI 知灯泡正常工作时的电流I L ＝P L U L ＝3 W6 V＝0.5 A60 s 电流所做的功：W ＝Pt ＝3 W×60 s＝180 J(2)当闭合开关S 和S 2时，电阻R 1和滑动变阻器R 2串联，通过R 1的电流为0.5 A ，R 1两端的电压U 1＝U －U 2＝8 V －3 V ＝5 V R 1＝U 1I 1＝5 V 0.5 A＝10 Ω(3)闭合S 和S 1，灯泡L 和滑动变阻器R 2串联，由P ＝U 2R 知，灯泡的电阻R L ＝U 2LP L ＝（6 V ）23 W＝12 Ω令电压表示数U 0，则滑动变阻器的功率P 0＝U 0×U 1－U 0R 2，代入数值有P 0＝U 0×（8 V －U 0）12 Ω，分析可知，当0＜U 0≤4 V 时，P 0随U 0的增大而增大．当灯泡L 正常发光时，此时滑动变阻器两端的电压最小为U 0＝U －U L ＝8 V －6 V ＝2 V 此时滑动变阻器的功率最小为P 2＝2 V×（8 V －2 V ）12 Ω＝2 V×0.5 A＝1 W当电压表的示数为最大U ′0＝3 V 时，此时滑动变阻器的功率最大为P 0′＝3 V×（8 V －3 V ）12 Ω＝1.25 W ，所以滑动变阻器的功率变化范围1 W ～1.25 W10. 解：(1)当闭合开关S 1、S 3，断开开关S 2时，R 1和R 2串联在电路中，电流表测电路中的电流，电压表测R 1两端的电压；即电阻R 1的阻值R 1＝U 1I 1＝3 V0.3 A＝10 Ω(2)电压表示数为1 V 时，电路中的电流I ＝U 2R 1＝1 V10 Ω＝0.1 A当电压表示数为3 V 时，电路中的电流I 1＝0.3 A电压表示数从1 V 变为3 V ，电路总功率变化了3.6 W ，设电源电压为U ，则0.3 A×U －0.1 A×U ＝3.6 W ，解得U ＝18 V(3)当只闭合开关S 1、S 3，滑动变阻器R 2滑片在a 点时18 V －U a R a ＝U a 10 Ω ①，即P a ＝U 23R a＝（18 V －U a ）2R a＝U a10 Ω·(18 V－U a )同理，当滑动变阻器R 2滑片在b 点时 18 V －U b R b ＝U b 10 Ω②，即P b ＝U 24R b ＝（18 V －U b ）2R b＝U b10 Ω·(18 V－U b )由图乙可知，P a ＝P b ，所以 U a 10 Ω·(18 V－U a )＝U b10 Ω·(18 V－U b )③已知U b ＝8U a ④联立③④解得：U a ＝2 V ，U b ＝16 V 代入①、②解得：R a ＝80 Ω，R b ＝1.25 Ω 所以R 2接入电路的阻值范围为1.25 Ω～80 Ω(4)闭合开关S 1、S 2，断开开关S 3，灯泡L 和R 2串联在电路中．当滑动变阻器R 2滑片在中点时，灯泡L 恰好正常发光，所以灯泡两端电压为 6 V ，根据串联电路电流相等，则有 18 V －6 V 12R 2＝6 VR L ，即R 2＝4R L ， 此时灯泡L 的电功率P L ＝（6 V ）2R L当滑动变阻器R 2滑片在阻值最大处时，根据P ＝UI ＝I 2R 可得灯泡L 的电功率P L ′＝(18 V R L ＋R 2)2·R L ＝（18 V ）225 R L11 / 11 所以P L P L ′＝（6 V ）2R L （18 V ）225 R L＝259＝25∶9 11. 解：(1)由图像和I ＝U R 可知，电阻R 2的阻值为R 2＝U 0I 0＝8 V 0.8 A＝10 Ω (2)只闭合开关S 1时，将滑动变阻器R 1的滑片调到中点，此时小灯泡恰好正常发光．由图像可知，小灯泡的正常工作电流为I ＝0.8 A由I ＝U R得，小灯泡正常工作时的电阻为 R L ＝U L I L ＝8 V 0.8 A＝10 Ω 电源电压为U ＝I (R L ＋12R 1)＝0.8 A×(10 Ω＋12×20 Ω)＝16 V 只闭合开关S 2时，由图乙可知电路电流为0.8 A ，则通电100 s 电阻R 2产生的热量为Q 2＝I 2R 2t ＝(0.8 A)2×10 Ω×100 s＝640 J(3)闭合开关S 2、S 1，定值电阻与滑动变阻器并联后与小灯泡串联，则并联部分的阻值为R 并＝R 2×12R 1R 2＋12R 1＝10 Ω×12×20 Ω10 Ω＋12×20 Ω＝5 Ω 由图像可知当通过小灯泡的电流为0.6 A 时，能满足小灯泡两端电压为4.5 V ，并联部分的分压为3 V由I ＝U R 得，此时小灯泡的电阻为R L ′＝U L ′I L ′＝4.5 V 0.6 A＝7.5 Ω (4)只闭合开关S 1，要使电路总功率最大，则应使通过小灯泡的电流最大且滑动变阻器接入电路的阻值最大已知小灯泡允许通过的最大电流为I L ＝0.8 A此时小灯泡的电阻为R L ＝10 Ω由P ＝I 2R 得，电路的最大功率为P max ＝I 2L (R L ＋R 滑)＝(0.8 A)2×(10 Ω＋20 Ω)＝19.2 W。

一、初中物理电功率的综合计算问题1．如图a 所示是电阻甲和乙的I —U 图像，下列说法不正确的是（ ）A ．电阻甲为定值电阻，电阻乙的阻值随着温度的升高而减小B ．当电阻甲两端电压为1V 时，R 甲＝5Ω，此时甲的实际电功率为0.2WC ．如图b 所示，当开关闭合，电路电流为0.5A 时，电路总电阻是10ΩD ．如图c 所示，当开关闭合，电源电压为2V 时，电路总功率为0.8W 【来源】山东省淄博市沂源县2019-2020学年九年级（上)期中考试物理试题 【答案】D 【解析】 【分析】(1)根据欧姆定律可知，电阻一定时，通过电阻的电流与电阻两端的电压成正比，据此结合图像分析甲、乙电阻是否变化，再根据乙电阻热功率与阻值的关系分析作答；(2)由图像可知，当甲两端的电压为1V 时对应的电流，根据欧姆定律求出R 甲，根据P UI =求出此时甲的实际电功率；(3)甲和乙串联，由图b 读出电路电流为0.5A 时甲和乙电阻两端的电压，利用欧姆定律可求出R 乙，根据串联电路的电阻特点可得总电阻；(4)甲和乙并联，由图c 读出电源电压为2V 时甲和乙电阻对应的电流，再根据并联电路的电流特点得出总电流，再根据P UI =求出此时电路的总功率。

【详解】A ．由图a 可知，甲对应的电流与电压成正比，根据欧姆定律可知甲电阻的阻值不变；随着电压的增加，乙电阻的热功率增加，温度升高，其阻值变小，故A 正确，不符合题意；B ．由图a 可知，当甲两端的电压为1V 时，通过的电流为0.2A ，根据欧姆定律可得1V052AΩ.U R I ===甲甲甲 此时甲的实际电功率1V 0.2A 0.2W P U I ==⨯=甲甲甲故B 正确，不符合题意；C ．如图b 所示，甲、乙串联，通过两电阻的电流相等，当电路电流为0.5A 时，由图a 可知，甲和乙两端的电压均为2.5V，根据URI=可知，此时甲乙的阻值相同，则电路总电阻5Ω5Ω10ΩR R R=+=+=甲乙故C正确，不符合题意；D．如图c所示，甲、乙并联，两电阻两端的电压相等，当电源电压为2V时，由图a可知0.4A I=甲，0.2A I=乙根据并联电路中干路电流等于各支路电流之和可知，干路电流0.4A0.2A0.6AI I I=+=+=甲乙则此时电路的总功率2V0.6A 1.2WP UI==⨯=故D错误，符合题意。
