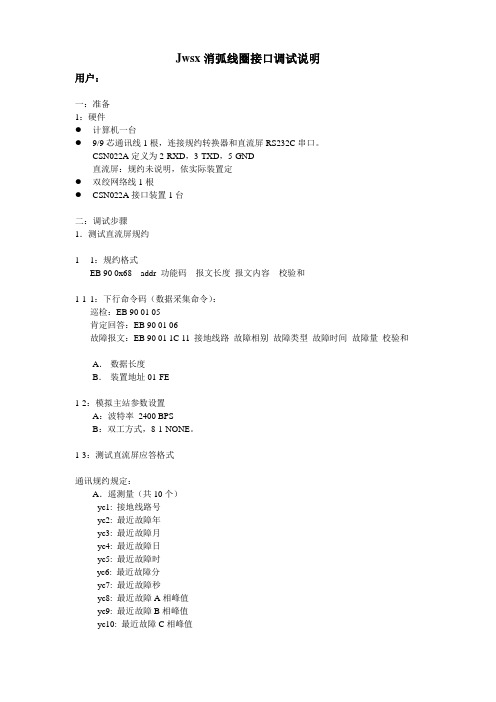

Jwsx消弧线圈接口调试说明用户：一：准备1：硬件●计算机一台●9/9芯通讯线1根，连接规约转换器和直流屏RS232C串口。

CSN022A定义为2-RXD，3-TXD，5-GND直流屏：规约未说明，依实际装置定●双绞网络线1根●CSN022A接口装置1台二：调试步骤1．测试直流屏规约1-1：规约格式EB 90 0x68 addr 功能码报文长度报文内容校验和1-1-1：下行命令码（数据采集命令）：巡检：EB 90 01 05肯定回答：EB 90 01 06故障报文：EB 90 01 1C 11 接地线路故障相别故障类型故障时间故障量校验和A．数据长度B．装置地址01-FE1-2：模拟主站参数设置A：波特率2400 BPSB：双工方式，8-1-NONE。

1-3：测试直流屏应答格式通讯规约规定：A．遥测量（共10个）yc1: 接地线路号yc2: 最近故障年yc3: 最近故障月yc4: 最近故障日yc5: 最近故障时yc6: 最近故障分yc7: 最近故障秒yc8: 最近故障A相峰值yc9: 最近故障B相峰值yc10: 最近故障C相峰值B．遥信组号01YX1:B0: 无相别B1: A相接地B2: B相接地B3: C相接地B4:B5:B6:B7:YX2:B0: 弧光接地B1: 谐振B2: 直接接地B3: 经电阻接地B4: 保留B5: 保留B6: 保留B7: 保留2：CSN022N接口调试2-1：接口软件程序为jwsx.nc2-2: 程序过程2-2-1：定时查询直流屏遥测、遥信数据。

2-2-2：遥信有变位或遥测、遥信数据定时发送时间到时上送相关遥测遥信报文。

2-2-3：以下情况下装置自复归：●定时30秒无信息帧应答。

●连续3次接收到错误信息包。

2-3：直流屏四方网络报文格式装置地址：CSN022N 8位拨玛轮地址&0xf7数据类型：30H-3fh（遥测），07H（遥信，组号=1，3，5，7）四方立德公司2002.07.12。

TSH2007-XH型消弧线圈自动调谐成套装置使用说明书北京拓山电力科技有限公司目录一.概述 (3)二.机电参数 (3)1.控制器 (3)2.接地变及消弧线圈 (4)三.环境条件 (4)1.接地变、消弧线圈等一次设备 (4)2.控制器 (5)四.型号说明（略） (5)五.成套装置构成 (5)1.总体构成 (5)2.Z型接地变压器 (6)3.调匝式消弧线圈 (7)4.8421并联电抗器组合式消弧线圈 (8)5.自动调谐控制器 (9)6.控制屏 (10)六.成套装置工作原理 (11)1.自动调谐原理 (11)2.单相接地选线原理 (12)3.母线分段运行或并列运行的控制方式 (14)七.控制器操作说明 (15)1.性能特点 (16)2.自动、手动状态 (16)3.正常运行状态 (16)4.接地故障状态 (17)5.成套装置的系统状态显示 (18)6.系统操作说明（略）.......................................................................................................... 错误！未定义书签。

八.安装调试注意事项.............................................................................................................. 错误！未定义书签。

1.现场准备.............................................................................................................................. 错误！未定义书签。

2.开箱检查.............................................................................................................................. 错误！未定义书签。

RZX智能消弧消谐选线综合装置使用说明书公司宗旨：一流的产品，满意的服务，不懈的追求淄博瑞源电力保护设备有限公司使用说明书1.概述微机消弧消谐选线综合装置，由我公司为解决谐振和弧光接地过电压对中性点非直接接地电网的侵害而研制生产的。

可广泛应用于我国电力、冶金、化工、煤炭和石油等3～35KV的配电网中。

装置的主要特点：a、能将各类过电压限制到较低的电压水平，使因过电压引起的连发事故大为减少。

b、其消弧和接地选线的机理与电网的电容电流大小无关，因而其保护性能不受电网运行方式的改变和电网扩大的影响。

c、其限制弧光接地过电压的功能比装设消弧线圈更好、更完善，原来按设计规范要求应装设消弧线圈的系统可以不再装设。

d、无需另外再装设故障线路检出装置，其可靠性更高。

e、在这类电网中无间隙金属氧化锌避雷器（MOA）发生事故的几率大为减少。

f、系统无需再装设专用的消谐装置，而其效果更好。

g、整个装置组成一台高压开关柜，结构简单，体积小，安装、调试方便，价格低廉，适用范围广。

微机消弧消谐选线综合装置，对电力系统的过电压提供了全面的保护以及提供了高准确性的单相接地保护，并适应了城乡电网建设和技术改造对设备自动化水平的要求，最终是提高了电力系统自身的安全性和供电的可靠性。

2.产品型号说明RZX □—□ / □选线路数系统额定电压产品序号智能消弧消谐选线综合装置代号正常使用条件a 海拔高度：2000米以下b 环境温度：最高气温+45℃，最低气温-25℃c 大气条件：无严重影响装置绝缘性能的污染物及爆炸性介质。

额定参数额定频率：50Hz额定电压：3、6、10、35KV工作原理装置是利用微机控制、过电压保护技术和单相开关等组成一套自动控制系统。

采用瞬时改变系统参数和在母线上的PT开口三角绕组接入消谐电阻，消除谐振；采用限制故障相的恢复电压及恢复电压的上升速度，消除弧光接地。

技术先进，工作可靠。

6.包装、储存、安装6.1 采用木箱包装，柜体底座固定在包装箱底板上。

KD-XH型配电网智能化快速消弧系统说明书Ver2.1广州智光电气有限公司KD-XH型配电网智能化快速消弧系统说明书目录一引言 (1)二工作原理 (2)三系统组成 (3)四技术特点 (4)五型号说明 (7)六一般使用条件 (6)七技术性能及尺寸参数 (6)1KD-XH型消弧系统技术性能参数 (6)2部分型号技术参数表 (7)3结构及安装尺寸 (7)4消弧系统接线图 (10)八订货说明 (10)附图1：系统基本接线图 (11)附图2：一次设备就地安装参考布置图 (12)附图3：接地变压器外形 (13)附图4：消弧线圈外形 (14)附图5：控制柜外形 (15)一．引言配电网中性点接地方式的选择是关系到电力系统运行可靠性的一项重大决策，须综合考虑多种因素并通过经济比较才能决定。

消弧线圈接地方式能自动消除瞬时性单相接地故障，具有减少跳闸次数、降低接地故障电流的优点，但由于不能切除非瞬时性单相接地故障，整个配电系统须承受较长时间（２小时）的工频过电压（线电压），因此对设备的绝缘水平要求高，这对配电系统设备（尤其对于某些进口设备，如电缆）是不利的；同时，非瞬时性单相接地故障的长时间存在也不利于设备及人身安全。

低阻接地方式可避免配电系统出现长时间工频过电压的问题，对设备绝缘要求相对较低，不足之处在于系统中任何单相接地故障都跳闸，导致跳闸率过高；同时，在系统单相接地故障时故障点接地电流很大，也带来许多不利影响（尤其对大容量的配电网更为明显）。

因此，这两种接地方式都各有利弊，只能适用于一定的条件。

理想的处理方式是，采用快速动作的消弧线圈作为接地设备，使得配电系统能在瞬时性单相接地故障时自动恢复正常；对非瞬时性单相接地故障，在消弧线圈补偿的同时在很短的时间（小于10秒）内能正确判断接地线路，将故障线路切除，从而提高配电网的供电可靠性。

同时系统若采用80%避雷器作为过电压保护，使设备的绝缘要求可以降低至与低阻接地方式相同。

消弧柜使用说明书一、装置范围本装置适用于3～35KV中压电力系统；适用于中性点不接地、中性点经消弧线圈接地或中性点经高阻接地的电力系统；适用于电缆线路为主的电网，以及架空线路为主的电网。

二、本装置的工作原理系统正常运行时，开口三角电压U△值很小，控制器面板显示高压隔离开关和装置运行状态。

当U△由低电时变成高电平时，表示系统发生故障。

此时微机控制器KWI立刻启动中断，根据电压互感器的三相二次输出电压来进行故障类型和故障相的判断来做出动作指令：同时根据故障类型向故障相真空接触器发出合闸指令，并输出开关量接点信号。

当装置动作后，面板显示故障类型和故障相别，同时输出开关量接点信号。

本装置还配置有RS485或者CAN通讯口以便于用户进行数据传输。

三、装置的主要部件（其功能参见其说明书）1.高能容三相组合式过电压保护器BHQ2.可分相控制的高压真空快速接触器JCZ3.消弧控制器KWI4.高压限流熔断器FU5.电压互感器PT（带有辅助二次绕组）四、消弧柜运至现场后可进行如下操作：1.柜体运到现场请参照装箱清单检查柜内元件器及配件；2.柜体的外观检查；3.柜体进行现场并柜安装；4.装置进行现场耐压实验；5.安装装置配件限流熔断器，电压互感器一次熔断器；6.高压投运之前通知我公司技术人员进行柜体的静态调试工作；五、装置的特点一．面板及菜单操作说明微机消弧消谐控制单元，采用汉化菜单，液晶显示，人机界面友好；传动试验、故障报告、时间调整、接触器状态等均可以在面板上完成，使调试、运行、维护方便。

装置面板如图一所示，由显示器、指示灯、按钮组成，各部分功能描述如下：图一1．显示器：由一个液晶显示屏构成。

是装置实现人机交互的窗口，当消弧控制器发出信号时，我们可以通过显示器来获得装置的状态信息。

2．指示灯：面板上指示灯由10个发光二极管构成。

3．面板上有八个按键，分别为与液晶显示屏一起实现人机交互。

3．1移动光标，向前、向后查询故障记录，在需要修改时间时能完成数值的加减。

消弧及过电压保护装置控制器说明书安徽凯民电力技术有限公司单位名称：安徽凯民电力技术有限公司地址：安徽省合肥市高新区科学大道102号邮编：230088TEL：（0551）5312386FAX：（0551）5322512一、概述在我国3~35KV供电系统中，大部分为中性点不接地系统，这种系统在发生单相接地时，电网仍可带故障运行，这就大大降低了运行成本，提高了供电系统的可靠性，但这种供电方式在单相接地时容易产生弧光接地从而可能引发相间短路，给供电设备造成了极大的危害。

以前的解决办法是在中性点加装消弧线圈补偿电容电流来抑制故障点弧光发生的机率。

很显然，这种方法的目的是为了消除弧光，但由于消弧线圈的自身的诸多特点，很难对电容电流进行有效补偿，特别是高频分量部分对供电设备造成的危害无法克服。

安徽鸿宇电气技术有限公司在研究各种消弧线圈的基础上，提出全新的概念，研制出了智能快速消弧过电压保护装置，该装置在系统出现弧光接地时，通过可以分相控制的真空接触器，使故障相接地，达到彻底消除弧光的目的。

消弧及过电压保护装置控制器，是针对智能快速消弧过电压保护装置研制的一种智能型控制器。

该控制器通过P T互感器检测出故障相，然后发出控制信号命令故障相的接地真空接触器闭合，使弧光接地变成金属性接地。

一、功能及特点1、本控制器结构紧凑，技术先进。

控制器的核心采用Mic roc hip公司生产的PIC单片机和一些外围器件构成信号采集、数据处理系统。

2、根据信号采集、数据处理结果，发出相应的信号。

PT断线、金属性接地，只报警而不接地；当系统出现弧光接地时，微机综合控制器作出判断同时发出动作信号，让接触器动作，使系统对应相转变为金属性接地。

3、可以查询最近18次的历史故障记录。

4、控制器具有485通讯口，上位机可以通过此接口对微机综合控制器进行访问，微机综合控制器给出应答信号，告诉计算机此刻消弧及过电压保护装置的运行状态。

上位机也可以对微综合控制器发出指令。

消弧、消谐、过电压保护装置招标技术要求一、消弧及过电压保护装置柜体1.1主要功能：1）能监测10kV侧对地绝缘状态；2）能判定10kV侧单相接地相别，接地类型，（金属接地或弧光接地）；3）具有消除弧光接地过电压功能和消除弧光接地谐振过电压功能；4）具有雷电过电及操作过电压保护功能；5）具有接地相别、接地性质、过电压值及保护动作显示、告警信号传送功能；6）具有电压互感器及避雷器柜的功能；7）具有PT切换和PT保护功能；8）具有小电流选线功能；9）装置控制部分具有RS485和RS232通讯接口，能进行远程数据传递，主要传输内容包括系统接地类型、故障信号、开关状态、PT模拟量、控制器掉电信号等，通讯规约根据用户要求提供。

同时装置的控制器本身应有电源监视等自身监控系统。

10）系统发生弧光后，消弧装置应在40ms内把间隙性弧光接地转换成直接金属接地（其中故障相真空接触器合闸时间必须小于10ms），并将电弧电流减少到零，从而使弧光熄灭，系统过电压被限制在相电压值的3倍以内，最大可能地防止间隙性弧光接地故障的发展；11）由于系统中有重要的负载存在，消弧装置在动作后，自身应能连续工作2小时以上，以保证不能停电的重要负载继续运行；1.2主要技术条件1）额定电压: 10kV；2）最高工作电压: 12kV；3）真空接触器额定电流: 400A；4）温升：主回路在额定电流下和额定频率下的温升除应遵守GB763《交流高压电器在长期工作时的发热》的规定外，并作如下补充：（1）柜内各组件的温升值不得超过该组件相应标准的规定；（2）可触及的外壳和盖板的温升不得超过20k。

5）相数：三相；6）电源频率： 50Hz；7）控制及操作电压： DC220V；8）主接线方式：单母线；9）进出线方式：母排；10）布置方式：离墙布置；11）开关柜种类（1）中间柜。

（2）端柜。

12）额定绝缘水平：1min工频耐压 42kV，雷电冲击耐压（全波）75kV。

10kV消弧装置成套设备技术要求2011年2月一、总则1.本技术协议适用于变电站10kV自动补偿消弧成套设备。

2.本技术协议经需方、供方、设计方协商确定，作为供需双方签定的购销合同的附件，与合同具有同等法律效力。

3.未尽事宜,由双方协商解决。

二、设备配置供货范围一览表接地变消弧线圈成套装置（室内柜体式）套数： 2电压： 10.5kV接地变容量：250KVA消弧线圈: 200三、遵守的主要标准DL/T620-1997 交流电气装置的过电压保护和绝缘配合GB10229 电抗器GB1094-85 电力变压器GB/T14549-1993 电能质量公用电网谐波GB/T17626.2-1998 电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.4-1998 电磁兼容试验和测量技术电快速冲群抗扰度试验GB/T17626.5-1998 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB/T17626.6-1998 电磁兼容试验和测量技术射频场感应的传导抗扰度GB/T17626.7-1998 电磁兼容试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则GB/T17626.8-1998 电磁兼容试验和测量技术工频磁场抗扰度试验GB/T17626.9-1998 电磁兼容试验和测量技术脉冲磁场抗扰度试验GB/T17626.10-1998 电磁兼容试验和测量技术阻尼振荡抗扰度试验GB/T17626.11-1998 电磁兼容试验和测量技术电压暂降、短时中断和电压化抗扰度试验GB/T17626.12-1998 电磁兼容试验和测量技术振荡波抗扰度试验GB11032 交流系统用无间隙金属氧化物避雷器四、运行环境1 . 接地变压器、消弧线圈、控制柜1.1 安装地点：户内1.2 海拔高度：≤1000m1.3 环境温度： -15℃～+45℃1.4 最大日温差： 25 K1.5 环境湿度：月平均相对湿度不大于90%（25℃时）日平均相对湿度不大于95%（25℃时）1.6 地震烈度: 8级水平加速度：0.2g(重力加速度)垂直加速度：0.1g(重力加速度)1.7 污秽等级: III级2. 系统控制器2.1 安装地点：户内2.2 环境温度：-15℃～+40℃2.3 相对湿度：95%2.4 周围无严重影响绝缘的污秽、无腐蚀性和爆炸性介质。

SYECXHK-Ⅱ型消弧线圈自动调谐及接地选线成套装置使用说明书(调容式Ver.2.0C)上海思源电气股份有限公司SHANGHAI SIYUAN ELECTRIC CO.,LTD.目录一、概述 (1)二、技术参数 (2)三、型号说明 (3)四、结构及组成原理 (3)4-1接地变压器 (3)4-2 调容式消弧线圈 (4)4-3 自动调谐及选线控制器 (6)4-4 阻尼电阻控制箱 (8)4-5 中性点电压互感器 (9)4-6 隔离开关 (9)4-7 控制屏 (9)五、面板布置 (9)六、操作说明 (9)6-1 菜单结构 (10)6-2 菜单项说明 (11)6-3 故障及报警显示 (19)七、运行维护注意事项 (20)7-1 总则 (20)7-2 正常运行时注意事项 (21)7-3 系统单相接地时注意事项 (22)7-4 装置异常时注意事项 (22)7-5 维护注意事项 (23)八、售后服务 (24)九、订货须知 (24)十、附录 (25)一、概述随着国民经济的日益发展和电力系统的不断完善，电力系统的安全运行及供电的可靠性已显得越来越重要，而中性点接地方式的选择是直接影响以上两个指标的重要因素。

长期以来，我国6～66kV的配电网大多采用中性点不接地运行方式。

这种运行方式，在系统单相接地时允许短时间内带故障运行，因而大大提高了供电的可靠性。

但是，随着城乡电网的扩大及供电线路的电缆化，系统对地电容电流急剧增加，单相接地后流经故障点的电流增大，电弧不易熄灭，使系统对地电容充放电而产生振荡，在健全相产生过电压幅值很高的间隙性弧光接地过电压，发展下去，会引起相间短路事故，对电力系统设备危害非常大。

同时，由于过电压幅值高，容易引起电磁式电压互感器铁芯饱和，产生谐振过电压，导致事故跳闸率明显上升。

为了解决上述问题，不少电网采用了谐振接地方式，即在中性点装设消弧线圈，当发生单相接地时，由消弧线圈产生的感性电流补偿故障点的电容电流，使流经故障点的残流变小，电弧能够自然熄灭，抑制故障发展，防止事故扩大。
