8、Report Measurement Initiate （启动报表测量）启动报表测量步骤：l IMLIT：SPG=0;l :SDTPI:MP=xx，RPTID=xx，INT=xx，TIME=xx，DATE=xx，REP=xx,IO=xx;l :SDTIP;l ：SDTPP：MP=xx，DETAILED;l ：END；9、Report Measurement Deactive （终止报表测量)终止报表测量步骤:l IMLIT:SPG=0;l :SDTPE:MP=xx,TIME=xx，DATE=xx，REP=xx，MPE；l :END；10、Report Specification Delete (删除已定义的报表)删除已定义的报表步骤：l IMLIT：SPG=0；l :SDRRE:RPTID=xx;l ：END;11、R ecording parameter Delete （删除已定义的报表中的参数)删除已定义的参数步骤：l IMLIT:SPG=0;l :SDRPE：RECPNM=xx,OBJTYPE=xx;l :END;12、Stop Collection of Statistic Counter (停止统计计数器）删除已定义的参数步骤：l IMLIT：SPG=0;l :SDDCE；l :END;5.3、MSC话务统计数据分析5.3。
1、OMS统计报告分析1、Traffic Measurement on Routes（路由话务测量）以路由为单位,测量交换机上到某些局向的来、去话路由的话务情况。
TRAFFIC MEASUREMENT ON ROUTES RESULTS, LSRTRG MP NRP RPL RPN GRN DA TE TIME SI NM FCODE13 1 1 60 1 7 020424 1000 60 NOR TRAFF NBIDS CCONG NDV ANBLO MHTIME NBANSWMSC1LGX 59。
目录1.概述 (1)1.1. 目标 (1)1.2. 读者 (1)1.3. 参考文档............................................................................................................ 错误！未定义书签。
1.4. 符号说明 (1)2.硬件结构 (1)2.1. 交换机外围设备 (1)2.2. 交换机电缆连接表 (2)3.工作原理 (3)3.1. 交换机软排队 (3)3.2. 交换机硬排队 (3)4.系统配置信息 (4)5.系统参数 (4)6.规划系统拨号规则 (7)6.1. 显示拨号规则 (7)6.2. 更改拨号规则 (8)7.管理话机 (9)7.1. 增加话机配置 (9)7.2. 获得话机配置和状态 (10)7.3. 删除话机配置 (10)7.4. 修改话机配置 (11)7.5. 维护话机 (11)8.管理ISDN PRI中继 (11)8.1. DS1参数 (12)8.2. 配置信令链路（D CHANNEL） (12)8.3. 配置中继组 (12)8.4. 配置中继组的入局呼叫的路由 (14)8.5. 维护 (15)9.配置外呼路由数据 (16)10.配置外拨的主叫号码 (18)11.管理LINE SIDE分机 (19)12.配置录音通知 (19)12.1. 系统配置 (19)12.2. 录音通知的分机 (20)12.3. 录音步骤 (20)13.管理VECTOR和VDN (20)13.1. V ECTOR (20)13.2. VDN (20)14.管理HUNT-GROUP (21)14.1. 设置队列 (22)14.2. 呼叫分配策略 (22)15.管理AGENT-LOGINID (23)16.保存配置 (24)17.附录1：软排队配置建议 (24)18.附录2：硬排队配置建议 (25)19.附录3：硬排队配置示例 (25)19.1.1.路由点VDN包含的Vector1 (25)19.1.2.排队VDN包含的Vector4 (26)19.1.3.技能Hunt-Group (26)19.1.4.座席工号Agent-LoginID (26)20.附录4：ISDN信令 (27)20.1. ISDN信令接续过程 (31)20.2. ISDN的消息类型列表 (31)20.2.1.呼叫建立类 (31)20.2.2.呼叫状态类 (32)20.2.3.呼叫清除类 (32)20.2.4.其他杂项类 (33)1.概述1.1.目标说明Avaya交换机的局数据配置。

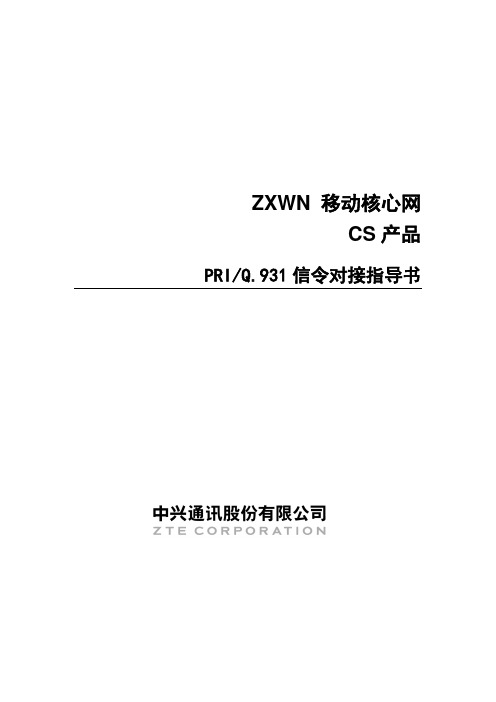

ZXWN 移动核心网CS产品PRI/Q.931信令对接指导书前言本文主要介绍CS网元采用PRI/Q.931协议对接PBX等交换机的配置过程。
目录第1章PRI简介 (3)1.1 功能概述 (3)1.2 业务的实现说明 (3)1.3 协议简介： (3)第2章业务调试 (5)2.1 对接参数及数据规划 (5)2.2 数据配置 (5)2.2.1 MGW侧数据配置： (5)2.2.2 MSCS侧数据配置： (7)2.3 典型数据配置参考： (10)2.4 PRI中继不通的排查思路： (10)第3章问题经验汇总 (16)第1章 PRI 简介1.1 功能概述PRI 是网络侧ISDN 数字中继的简称，即30B+D ，对于用户侧来说就是BRI ，即2B+D ，目前许多交换设备支持ISDN 的信令，例如CISCO 的语音网关，北电的小型交换机等都支持PRI 直接接入。
目前中兴R4的核心网也支持PRI 业务接入，ISDN 作为（G ）MSC Server 网元上信令子系统中的呼叫信令部分，实现用户接入的呼叫控制功能，同时MSC Server 还提供了ISDN 业务与其它业务模块之间交互的功能，与ISDN 之间的交互模块包括：MCC 、ISUP 、BICC 、TUP 等，支持的业务包括号码变换、主备倒换、业务观察等功能。
1.2 业务的实现说明ISDN 业务分用户侧和网络侧两个部分，一般我们核心网侧是作为网络侧，CISCO 或北电的交换机侧作为用户侧，网络侧依照Q.931协议，处理ISDN 用户侧和网络侧接口之间的消息，处理一般的呼叫过程，实现ISDN 用户与移动用户和PSTN 用户的互通。
ISDN 用户-网络接入信令子系统在整个网络中的结构如图1所示。
图1 ISDN 用户-网络接入信令系统的功能结构EP 即为ISDN 的用户侧，它处理的协议栈只有Q.931和Q.921，中间通过PRI 与我们的核心网相连，我们这一侧的Q.921工作在IDLB 板上（物理板是SPB,使用的逻辑版本为IDLB ），Q.921的上层为MGW 上IUA ，IUA 与M3UA 类似工作在SCTP 的偶联上面，但是在配置IUA 的SCTP 偶联时要注意选择正确的上层业务，否则Q.921与IUA 之间消息无法正常收发，MGW 上的IUA 将Q.921消息适配到MSC Server 上的IUA ，然后由server 上的IUA 将相关的消息转到Q.931上。

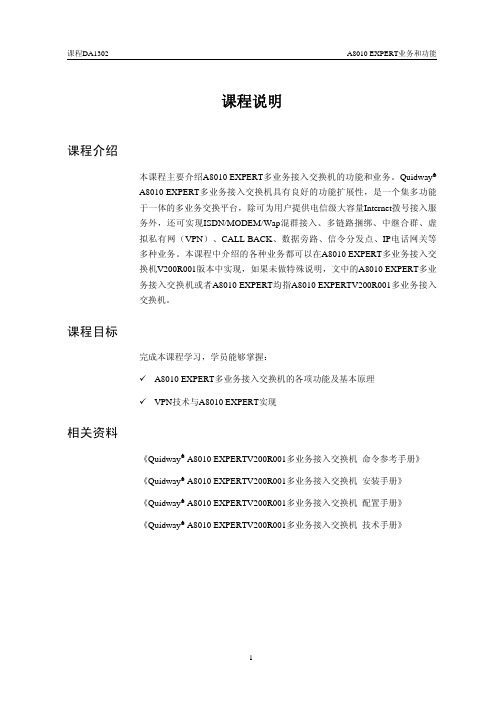

课程说明课程介绍本课程主要介绍A8010 EXPERT多业务接入交换机的功能和业务。
Quidway®A8010 EXPERT多业务接入交换机具有良好的功能扩展性，是一个集多功能于一体的多业务交换平台，除可为用户提供电信级大容量Internet拨号接入服务外，还可实现ISDN/MODEM/Wap混群接入、多链路捆绑、中继合群、虚拟私有网（VPN）、CALL BACK、数据旁路、信令分发点、IP电话网关等多种业务。
本课程中介绍的各种业务都可以在A8010 EXPERT多业务接入交换机V200R001版本中实现，如果未做特殊说明，文中的A8010 EXPERT多业务接入交换机或者A8010 EXPERT均指A8010 EXPERTV200R001多业务接入交换机。
课程目标完成本课程学习，学员能够掌握：9A8010 EXPERT多业务接入交换机的各项功能及基本原理9VPN技术与A8010 EXPERT实现相关资料《Quidway® A8010 EXPERTV200R001多业务接入交换机命令参考手册》《Quidway® A8010 EXPERTV200R001多业务接入交换机安装手册》《Quidway® A8010 EXPERTV200R001多业务接入交换机配置手册》《Quidway® A8010 EXPERTV200R001多业务接入交换机技术手册》第一节 Internet接入1.1 为ISP构建Internet接入Quidway® A8010 EXPERT多业务接入交换机是一种多业务接入交换设备，位于公用电话网与提供接入服务的局域网的接口处，将众多拨号用户接入局域网。
在ISP（Internet Service Provider，Internet服务提供商）中，多业务接入交换机位于PSTN/ISDN（Public Service Telephone Network，公众服务电话网络；Intergrated Service Digital Network，综合业务数字网络）与Internet网络之间，是用户接入Internet的关键设备。
随路信令（CAS:Channel Associated Signaling）：信令和话音在同一条话路中传送的信令方式。
目前我国采用的随路信令称为中国1号信令系统。
公共信道信令（CCS:Common Channel Signaling）：以时分方式在一条高速数据链路上传送一群话路的信令的信令方式。
通常用于局间。
目前我国采用的公共信道信令就是中国7号信令。
中国1号信令：为随路信令。
为30/32时隙2048K局间中继传输方式，Timeslot 16被用来传递其话音通道的信令，记发器信令为MFC（多频互控，即用六个频率中的两个组合，成一组编码，共15种前向信令，用四个频率中的两个组合，成一组编码，共6种后向信令，前向是指主叫向被叫传送，后向是指被叫向主叫传送。
），线路信令a,b,c,d为xx11。
R2信令与中国1号信令的区别在于R2信令的记发器信令为DTMF（双音多频），线路信令a,b,c,d为xx01。
7号信令：SS7是一种公共信道信令。
是将呼叫控制信息和其他业务信息通过一张独立的信令网络传输，由于将信令和话音通道分开，可采用高速数据链路传送信号，因而具有传输速度快、呼叫建立时间短、信号容量大等特点。
SS7信令的标准化程度比R2信令好，但依然存在标准化兼容的问题。
如国内的SS7称为中国7号信令。
在应用上由于需要目的地编码等信息，作为局间传输时使用广泛，但作为用户端局接入使用时由于目的地编码资源问题存在，应用上没有PRI信令使用灵活、广泛。
第0时隙用作帧同步信息通道，第16时隙用作公共信令通道，其余30时隙用作语音或数据通道。
7号信令的特点是：信令速度快，具有提供大量信令的潜力，具有改变和增加信令的灵活性，便于开放新业务，在通话时可以随意处理信令，成本低。
目前得到广泛应用。
CCITT自1980年提出7号信令黄皮书，先后多次修正，至1993年提出白皮书。
中国7号信令规范于1990年8月实施，该规范是以CCITT于1988年颁布的蓝皮书为参考制订的，只在电话网中使用，即只采用了消息传递部分（MTP）和电话用户部分（TUP）。
Q信令PRI、DSS1、PRA的关系与区别Q信令和PRI、DSS1、PRA的关系与区别？PRI信令：又称ISDN （30B+D）信令、DSS1信令、PRA信令。
北美和日本，ISDNPRI提供23B+D信道，总速率达1.544Mbps，其中D信道速率为64kbps。
欧洲、澳大利亚等国家，ISDNPRI为30B+D，总速率达2.048Mbps 我国30B+D方式ITU-T的I.412建议中规定了两种用户-网络接口结构：基本速率接口（BRI）和基群速率接口（PRI）。
ISDN的接口通过时分复用技术，把一个物理接口划分为多个信道（时隙）来使用。
ISDN的信道分为B、D两种类型，其中：B信道为用户信道，用来传送数据、话音、图像等用户信息，速率是64kbit/s；D信道为控制信道，用来传送公共信道信令，控制同一接口的B信道上的呼叫，速率是64kbit/s或16kbit/s。
正是这样通过B通道和D通道的划分，ISDN 接口实现了数据和控制流的分离。
在ITU-T规定的ISDN标准U-N接口中，BRI接口为2B+D，TS0（16kbit/s）为D信道，TS1、TS2（64kbit/s）分别作为两个B信道B1和B2；PRI接口分E1PRI和T1PRI两种，B、D信道的带宽均为64kbit/s。
E1PRI为30B+D，分TS0~TS31共32个时隙，TS0用于帧同步，TS16为D信道，一般在中国、亚洲部分国家和地区、欧洲等地使用；T1PRI为23B+D，分TS0~TS23共24个时隙，TS23为D信道，一般在北美（北美把T1PRI 接口定义为PRA）、加拿大、日本、香港等地使用。
在BRI接口方面，由于各国的用户线特性有差异，各国使用的线路码型有所不同，北美、中国采用2B1Q码，日本、意大利采用AMI码，英国采用3B2T码。
ITU-T的I.430建议对BRI接口电气特性的各项指标均作了详细的规定。
BRI接口最常见的配置是用户可以将话机、传真机和数据终端接在一对用户线上，使用户可以同时利用一对电话线通话、传送或接收传真而又进行数据通信。
