机床夹具液压夹紧机床是现代工业制造业的重要组成部分，是制造各类零部件、装配件、工具等产品的重要设备。
在机床加工过程中，夹紧系统对于工件的稳定夹紧至关重要。
而液压夹紧系统作为一种高效、精确定位的夹具系统，被广泛应用于机床夹具中。
液压夹紧系统的基本结构液压夹紧系统是由液压源、传动元件、夹紧器、控制装置和辅助元件组成。
其中，夹紧器是整个系统的核心部分。
夹紧器的结构一般由夹紧体、线性导向机构和密封装置三部分组成。
夹紧体一般是由夹爪、夹头、弹簧、液压缸等组成。
线性导向机构主要是起到定位和支撑的作用。
密封装置则主要是用于防止液体泄漏，保证夹紧力的可靠性。
液压源则一般是由液压泵、油箱、油管、过滤器、压力表等组成。
传动元件包括油管、接头、阀门等。
液压夹紧系统的工作原理液压夹紧系统一般是由液体通过管路输送，油液通过阀门控制，使液压缸工作，产生夹紧力，将工件夹紧在夹紧器上。
液压夹紧系统的工作过程主要包括开启油源、油液流入夹紧缸、产生压力、夹紧工件、压力传递给压力表等步骤。
当工件加工完毕后，可以通过控制装置关闭液压源，使夹紧器中的液体自然流回油箱，实现放松工件的效果。
液压夹紧系统的优点液压夹紧系统具有以下优点：1、夹紧力大、夹紧稳定。
因为使用了液压驱动，可以产生较大的夹紧力，在夹紧工件的同时，可以保证夹紧力的稳定性和均匀性。
2、夹紧精度高。
液压夹紧系统的夹紧精度可以控制在很小的范围内，对于一些精度比较高的加工工件，液压夹紧系统是一个很好的选择。
3、操作简便、效率高。
由于液压夹紧系统可以实现自动控制，可以减轻工人的劳动强度，提高工作效率。
液压夹紧系统的应用范围液压夹紧系统主要应用于各种加工场合，如车削、铣削、钻孔、刨削、磨削等加工工序。
并被广泛应用于各种工业领域，如汽车、电力、电子、轻工等。
结语液压夹紧系统是一种高效、精准的夹具系统，是机床加工过程中不可缺少的一部分。
液压夹紧系统具有夹紧稳定、夹紧精度高、操作简便、效率高等优点，适用于各种加工场合。
液压夹具工作原理液压夹具是一种常用的工业夹具，它利用液压原理来实现夹紧和释放工件的功能。
液压夹具主要由液压系统、夹紧机构和控制系统三部分组成。
本文将从这三个方面介绍液压夹具的工作原理。
一、液压系统液压夹具的液压系统主要由液压泵、液压缸和液压管路组成。
液压泵通过输送液压油来产生压力，液压油通过液压管路传输到液压缸中。
液压缸是液压夹具的动力源，它将液压油的压力转化为夹紧力或释放力。
液压系统的工作原理是利用液压油的压力传递和平衡原理。
当液压泵工作时，液压油被泵入液压缸中，使液压缸的活塞向外推动。
活塞的推动力通过夹紧机构传递到工件上，从而实现工件的夹紧。
当需要释放工件时，液压泵停止工作，液压缸中的液压油通过阀门返回油箱，夹紧力消失，工件得以释放。
二、夹紧机构液压夹具的夹紧机构是实现夹紧和释放功能的关键部分。
夹紧机构通常由夹紧爪、导向机构和弹簧组成。
夹紧爪是夹紧工件的部件，它可以根据工件的形状和尺寸进行调整。
导向机构用于确保夹紧爪的正确位置和运动轨迹，以保证夹紧力的均匀分布和工件的稳定夹紧。
弹簧的作用是在液压系统停止工作时，提供足够的释放力，使工件能够顺利释放。
夹紧机构的工作原理是通过液压油的压力传递和夹紧爪的运动来实现工件的夹紧和释放。
当液压油进入液压缸时，液压缸的活塞向外推动，夹紧爪随之运动，并夹紧工件。
当液压缸停止工作时，夹紧爪由于弹簧的作用而回到初始位置，工件得以释放。
三、控制系统液压夹具的控制系统用于控制液压系统和夹紧机构的工作。
控制系统通常由控制阀、压力传感器和控制装置组成。
控制阀用于控制液压油的流动方向和流量。
压力传感器用于监测液压油的压力，并将压力信号传递给控制装置。
控制装置根据压力信号的变化来控制液压系统的工作。
控制系统的工作原理是根据工件的夹紧力和释放力需求，通过控制阀调节液压油的流量和压力。
当夹紧力需求较大时，控制装置会打开控制阀，使液压油流入液压缸，增加夹紧力；当释放力需求较大时，控制装置会关闭控制阀，使液压油返回油箱，减小夹紧力。

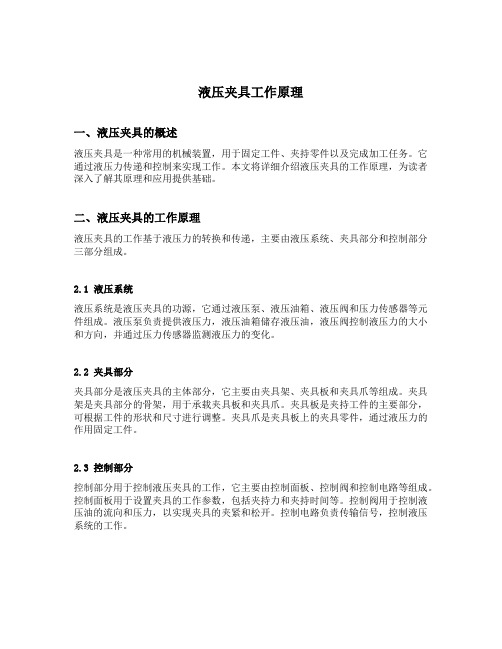

液压夹具工作原理一、液压夹具的概述液压夹具是一种常用的机械装置，用于固定工件、夹持零件以及完成加工任务。
它通过液压力传递和控制来实现工作。
本文将详细介绍液压夹具的工作原理，为读者深入了解其原理和应用提供基础。
二、液压夹具的工作原理液压夹具的工作基于液压力的转换和传递，主要由液压系统、夹具部分和控制部分三部分组成。
2.1 液压系统液压系统是液压夹具的功源，它通过液压泵、液压油箱、液压阀和压力传感器等元件组成。
液压泵负责提供液压力，液压油箱储存液压油，液压阀控制液压力的大小和方向，并通过压力传感器监测液压力的变化。
2.2 夹具部分夹具部分是液压夹具的主体部分，它主要由夹具架、夹具板和夹具爪等组成。
夹具架是夹具部分的骨架，用于承载夹具板和夹具爪。
夹具板是夹持工件的主要部分，可根据工件的形状和尺寸进行调整。
夹具爪是夹具板上的夹具零件，通过液压力的作用固定工件。
2.3 控制部分控制部分用于控制液压夹具的工作，它主要由控制面板、控制阀和控制电路等组成。
控制面板用于设置夹具的工作参数，包括夹持力和夹持时间等。
控制阀用于控制液压油的流向和压力，以实现夹具的夹紧和松开。
控制电路负责传输信号，控制液压系统的工作。
三、液压夹具的工作流程液压夹具的工作流程可以分为准备阶段、夹持阶段和松开阶段。
下面将详细介绍每个阶段的工作过程。
3.1 准备阶段在准备阶段，操作人员设置夹具的工作参数，并启动液压系统。
液压泵开始工作，产生液压力。
液压油流经液压阀，进入夹具部分，待夹具板和夹具爪准备就绪。
3.2 夹持阶段操作人员将工件放置在夹具板上，并根据工件的尺寸和形状调整夹具板。
然后，操作人员通过控制面板设置夹具的夹持力。
控制电路将信号传输给控制阀，控制液压油的流向。
液压油进入夹具爪，产生夹持力，固定工件在夹具板上。
3.3 松开阶段在完成加工任务后，操作人员通过控制面板设置夹具的松开力。
控制电路将信号传输给控制阀，控制液压油的流向。
液压油离开夹具爪，松开夹持力，工件可以从夹具板上取下。
两种快速夹紧机构工作原理分析快速夹紧机构是一种用于夹紧工件或零件的装置，可以快速实现夹紧和松开的功能。
在生产和制造过程中，快速夹紧机构广泛应用于机械加工、装配线、自动化生产线等领域。
本文将分析两种常见的快速夹紧机构的工作原理。
第一种机构是气动夹紧机构。
气动夹紧机构是利用气动动力实现夹紧和松开的过程。
它的工作原理如下：1.气源供应：通过连接气源管道，将气源供应到夹紧机构中。
常见的气源有压缩空气等。
2.气动元件：夹紧机构中的气动元件包括气缸和气压控制装置。
气缸是实现夹紧和松开动作的关键部件，通过控制气缸的进气和排气来实现夹紧和松开的过程。
3.夹紧和松开：当气缸接收到气源供应时，进气使气缸内部的活塞向外推动，从而实现夹紧工件的目的。
当气缸排气时，气缸内的活塞向内收缩，松开工件。
整个夹紧和松开的过程可以通过控制气源的供应和排气来实现。
4.控制装置：气压控制装置用于控制气源的供应和排气，可以通过手动或自动控制。
控制装置常用的操作方式有手动阀、电磁阀、传感器等。
气动夹紧机构的优点是操作方便、响应速度快，适用于需要快速夹紧和松开的场合。
然而，由于其依赖于气源供应，需要连接气管和压缩空气设备，所以需要有稳定的气源供应。
同时，气动夹紧机构的夹紧力较小，不适用于对工件施加较大压力的场合。
第二种机构是液压夹紧机构。
液压夹紧机构是利用液体压力实现夹紧和松开的过程。
它的工作原理如下：1.液源供应：通过连接液压系统，将液压油供应到夹紧机构中。
液压油通常是由液压泵、压力调节器等组成。
2.液压元件：夹紧机构中的液压元件包括油缸、活塞和液控阀等。
油缸是实现夹紧和松开动作的关键部件，活塞通过阀门控制液压油的流动来实现夹紧和松开的过程。
3.夹紧和松开：当液压油进入油缸时，液压油的压力使活塞向外推动，从而实现夹紧工件的目的。
当液压油排出时，活塞向内收缩，松开工件。
整个夹紧和松开的过程可以通过控制液控阀来实现。
4.控制装置：液控阀用于控制液压油的进出和流量，可以通过手动或自动控制。
液压夹具的工作原理
液压夹具是一种利用液压系统来实现工件的夹紧和固定的装置。
其工作原理主要包括以下几个步骤：
1. 液压源供应压力：通过液压泵将液压油供应到夹具的液压系统中，形成高压液体。
2. 控制阀控制液体流动：液压夹具中设有控制阀，可以根据需要控制液体的流动。
当需要夹紧工件时，打开控制阀使液体流动到夹紧缸和夹持机构。
3. 液压传力夹持工件：液压夹具内部的夹紧缸接收到高压液体后，会产生高压作用力，将夹紧缸进行伸缩，从而夹持住工件。
夹持机构可以是夹爪、夹具等，能够根据工件的形状和尺寸进行调整。
4. 控制阀切断液体流动：当工件夹紧到位后，关闭控制阀，切断液体流动。
这样液压夹具内部的液体压力就稳定下来，维持夹持工件的状态。
5. 释放夹紧：当需要释放夹紧的工件时，打开控制阀，液体流回液压源，夹紧缸收缩，夹持机构松开工件。
通过不断地控制液体的流动和压力的变化，液压夹具能够实现对工件的夹紧和固定，具有夹紧力大、可靠性高、操作简便等优点。
正因为液压夹具的工作原理和特点，使其在各种机械加工和装配工作中广泛应用。
液压夹具工作原理液压夹具是一种利用液压原理实现夹紧和松开工件的装置。
它主要由液压系统、夹具本体和控制系统三部分组成。
液压夹具的工作原理如下：当夹具需要夹紧工件时，操作人员通过控制系统发送信号，液压系统接收到信号后开始工作。
液压系统中的液压泵开始工作，将液压油从油箱中吸入，并送入液压缸中。
液压泵的工作原理是利用机械能驱动液压油，通过压力传递来实现工作。
液压油进入液压缸后，液压缸内的活塞开始向外运动。
由于液压油的不可压缩性，活塞向外运动的同时，液压油会传递给夹具本体。
夹具本体内部的活塞受到液压油的压力作用，开始向外伸出。
活塞上安装的夹爪与工件接触，通过液压油的压力，夹爪紧紧地夹住工件。
液压夹具通过液压油的力量，实现对工件的夹紧。
当需要松开工件时，操作人员通过控制系统发送反向信号。
液压系统接收到信号后，液压泵开始逆转工作，将液压油从液压缸中抽回油箱。
液压缸内的活塞开始向内运动，夹具本体内的活塞也开始收回。
夹爪与工件之间的压力减小，工件逐渐松开。
当活塞完全收回时，夹紧力消失，工件完全松开。
液压夹具的工作原理简单明了，但其在工业生产中的应用却非常广泛。
液压夹具具有夹紧力大、夹紧稳定、操作简便等优点，能够满足各种工件的夹紧需求。
液压夹具不仅可以用于工件的夹紧，还可以用于定位、支撑和固定工件。
在汽车制造、航空航天、机械加工等领域，液压夹具都发挥着重要的作用。
液压夹具工作原理是利用液压系统通过液压油的压力传递来实现对工件的夹紧和松开。
液压夹具具有夹紧力大、稳定可靠等优点，被广泛应用于各个领域。
通过不断创新和改进，液压夹具的性能将进一步提高，为工业生产提供更多的便利和效率。
液压工装夹具调试总结
【原创版】
目录
一、液压工装夹具的概述
二、调试的目的和意义
三、调试过程及问题分析
四、调试结果及应用效果
五、总结与展望
正文
一、液压工装夹具的概述
液压工装夹具是一种采用液压驱动，对工件进行固定和夹紧的装置，广泛应用于各种机械加工和装配过程中。
它能够提高生产效率，降低劳动强度，保证工件加工的精度和质量，是现代制造业中不可或缺的重要设备。
二、调试的目的和意义
液压工装夹具的调试，主要是为了确保其正常运行，提高夹紧力矩的精度，降低故障率，提高生产效率。
通过调试，可以发现并解决设备中存在的问题，保证设备的性能和安全性，对于提高产品质量，提高生产效率，具有重要的意义。
三、调试过程及问题分析
在调试过程中，我们首先对液压工装夹具的各个部分进行了详细的检查，包括液压系统、夹紧系统、控制系统等，确保所有部件都完好无损。
然后，我们进行了夹紧力矩的测试，发现在实际操作中，夹紧力矩的精度有所偏差。
通过分析，我们发现这是由于夹紧系统的调整不当导致的。
我们进一步调整了夹紧系统，使夹紧力矩的精度得到了显著提高。
四、调试结果及应用效果
经过调试，液压工装夹具的夹紧力矩精度得到了显著提高，设备运行稳定，故障率降低，生产效率得到了显著提高。
同时，调试过程中发现的问题也得到了有效的解决，设备的性能和安全性得到了保证。
五、总结与展望
通过这次液压工装夹具的调试，我们不仅提高了设备的性能和安全性，也积累了丰富的实践经验。
快速夹具夹紧原理
快速夹具夹紧原理
此类夹具是根据平面四杆机构中双摇杆机构的机械原理来设计，其基本结构是由连杆、机架及两连架杆等四构件组成。
当连杆与连架杆的两接点和其中一连架杆与机架的接点，三点同在一直线时，机构处于死点位置。
这时，被压紧的工件，无论有多大的反力(除破坏性反力)，也无法使压头松开，这就是机械力学中的死点夹紧原理。
为了避免在使用中，因外力负载变化和机械振动的影响，设计时，将中间接点，略偏于其它两接点连线的内侧，以确保在最大央紧力的情况下，始终保持夹具机构锁定在稳定状态而不松脱。
央紧力
央紧力是指夹具在锁定位置，不产生机械变形的情况下，压头对工件的最大压紧力，此压紧力产生于压头在力臂上调至距离安装座最近的'位置。
压头对工件的压力不常数，它随压头在力臂上的不同位置而变，当远离安装座时，夹紧力减小。
特点
结构简单，安装简便。
被夹紧工件装卸快捷，操作方便。
所有零件经电镀防锈处理，表面光洁美观。
对重负荷的夹具，其关键零件经热处理工艺，使之具有较高的强度和耐磨性。
本科毕业设计目录中文摘要 (3)一、课题介绍及解决方案 (4)1.1理论分析 (4)1.2解决方案 (5)1.3方案选择 (5)二、液压自定心自动夹紧夹具设计 (6)2.1液压自定心自动夹具的主要作用 (6)2.2液压自定心自动夹具的基本要求 (6)2.3液压系统简介 (6)2.4液压自定心自动夹紧夹具设计 (7)2.5液压自定心自动夹紧夹具的使用原理 (8)三、结论 (9)致谢 (10)参考文献 (11)附录 (12)中文摘要：装备制造业是为国民经济、国家安全提供装备，为人民物质文化生活提供丰富产品的制造业。
在装备制造业中，机械零件的加工是最基础、最根本的。
随着社会的进步，设计出来的机器越来也精密，随之而来的机械零件的加工也越来越复杂、困难。
随着数控加工的普及，加工困难得到了缓解，同时出现了另一个问题——加工效率。
在当代的社会环境中，机械零件的加工领域一直有两个永恒不变的话题——质量和效率。
要想提高质量和效率，夹具起到了很大作用，自动夹具由于采用自动夹紧，消除了人为因素，使零件加工过程变得简单、稳定。
自定心自动夹具的设计和应用，对机械零件加工的效率得到了很大的提高，由于消除了人为因素，机械零件的质量也有了保障。
关键词：装备制造业、数控加工、质量、效率、自动夹具自动夹紧装置设计一、课题介绍及解决方案课题来源：本课题来源于无锡鹰普（中国）有限公司。
鹰普（中国）有限公司是一家致力于航空零件和汽车零件精密铸造和精密加工的企业。
其加工的零件都是一些精度要求高、工艺复杂的零件。
零件座体（材料为铝合金）如图1所示，就是典型的壳体零件。
此零件批量大已成为公司的一个新的经济增长点。
此前的工艺装备为普通三爪卡盘对A的同轴度0.1，基本上不能保证，检测结果在0.15左右，这样后道工序定位时，会影响其它孔的加工位置，造成零件废品率较高，必须改进。
又由于该零件批量大，原有三爪定位时车加工转速只有500r/min，按照公司精益生产的要求，也需要改进来提高生产效率。
