双管反向放大器深入分析

反相运算放大器的特点一、反相运算放大器的电路结构1. 基本电路- 反相运算放大器由运算放大器（通常是集成运放）、输入电阻R_1、反馈电阻R_f等组成。

信号从运算放大器的反相输入端输入，同相输入端接地（或通过平衡电阻接地）。

- 例如，在一个简单的反相运算放大器电路中，设输入电压为u_i，输出电压为u_o。

2. 平衡电阻的作用- 为了保证运算放大器的两个输入端“看到”的直流电阻相等，在同相输入端与地之间接一个平衡电阻R_2，其阻值等于R_1和R_f的并联值，即R_2 = R_1∥R_f=(R_1R_f)/(R_1 + R_f)。

这有助于减小失调电流等因素对运算放大器性能的影响。

二、反相运算放大器的工作原理1. 虚短和虚断概念的应用- 虚短：由于运算放大器的开环放大倍数A_{uo}非常大（理想情况下为无穷大），而输出电压u_o是有限值，根据u_o=A_{uo}(u_ + - u_ -)，可得u_+≈ u_-。

在反相运算放大器中，因为同相输入端接地，所以反相输入端近似为地电位，即u_-≈0（这一特性称为“虚地”，是虚短概念在反相放大器中的特殊表现形式）。

- 虚断：运算放大器的输入电阻非常大（理想情况下为无穷大），流入运算放大器输入端的电流近似为零，即i_+≈0和i_-≈0。

- 根据虚断，i_1 = i_f。

其中i_1=(u_i - u_-)/(R_1)（由于u_-≈0，所以i_1=(u_i)/(R_1)），i_f=(u_- - u_o)/(R_f)（因为u_-≈0，所以i_f =-(u_o)/(R_f)）。

2. 电压放大倍数- 由i_1 = i_f可得(u_i)/(R_1)=-(u_o)/(R_f)，则反相运算放大器的电压放大倍数A_u=(u_o)/(u_i)=-(R_f)/(R_1)。

- 这表明输出电压与输入电压成比例关系，且相位相反。

例如，当R_f = 10k Ω，R_1 = 5kΩ时，A_u=- 2，输入电压为1V时，输出电压为-2V。

几种常见的放大电路原理图解展开全文能够把微弱的信号放大的电路叫做放大电路或放大器。

例如助听器里的关键部件就是一个放大器。

放大器有交流放大器和直流放大器。

交流放大器又可按频率分为低频、中源和高频;接输出信号强弱分成电压放大、功率放大等。

此外还有用集成运算放大器和特殊晶体管作器件的放大器。

它是电子电路中最复杂多变的电路。

但初学者经常遇到的也只是少数几种较为典型的放大电路。

读放大电路图时也还是按照“逐级分解、抓住关键、细致分析、全面综合”的原则和步骤进行。

首先把整个放大电路按输入、输出逐级分开，然后逐级抓住关键进行分析弄通原理。

放大电路有它本身的特点：一是有静态和动态两种工作状态，所以有时往往要画出它的直流通路和交流通路才能进行分析;二是电路往往加有负反馈，这种反馈有时在本级内，有时是从后级反馈到前级，所以在分析这一级时还要能“瞻前顾后”。

在弄通每一级的原理之后就可以把整个电路串通起来进行全面综合。

下面我们介绍几种常见的放大电路：低频电压放大器低频电压放大器是指工作频率在 20 赫～ 20 千赫之间、输出要求有一定电压值而不要求很强的电流的放大器。

( 1 )共发射极放大电路图 1 ( a )是共发射极放大电路。

C1 是输入电容， C2 是输出电容，三极管 VT 就是起放大作用的器件， RB 是基极偏置电阻 ,RC 是集电极负载电阻。

1 、 3 端是输入， 2 、 3 端是输出。

3 端是公共点，通常是接地的，也称“地”端。

静态时的直流通路见图1 ( b )，动态时交流通路见图 1 ( c )。

电路的特点是电压放大倍数从十几到一百多，输出电压的相位和输入电压是相反的，性能不够稳定，可用于一般场合。

( 2 )分压式偏置共发射极放大电路图 2 比图 1 多用 3 个元件。

基极电压是由 RB1 和 RB2 分压取得的，所以称为分压偏置。

发射极中增加电阻 RE 和电容 CE ， CE 称交流旁路电容，对交流是短路的; RE 则有直流负反馈作用。

正激、反激、双管反激、推挽开关电路⼩结开关电源电路学习⼩结1.正激（Forward）电路正激电路的原理图如图1所⽰：图1、单管正激电路1.1电路原理图说明单管正极电路由输⼊Uin、滤波电容C1、C2、C3，变压器Trans、开关管VT1、⼆极管VD1、电感L1组成。

其中变压器中的N1、N2、N3三个线圈是绕在同⼀个铁芯上的，N1、N2的绕线⽅向⼀致，N3的绕线⽅向与前两者相反。

1.2电路⼯作原理说明开关管VT1以⼀定的频率通断，从⽽实现电压输出。

当VT1吸合时，输⼊电压Uin被加在变压器线圈N1的两边，同时通过变压器的传输作⽤，变压器线圈N2两边产⽣上正下负的电压，VD1正向导通。

Uin的能量通过变压器Tran传输到负载。

由于N3的绕线⽅向与N1的相反，VT1导通时，N3的电压极性为上负下正。

当VT1关断时，N1中的电流突然变为0，但铁芯中的磁场不可能突变，N1产⽣反电动势，⽅向上负下正；N3则产⽣上正下负的反向电动势，多出的能量将被回馈到Uin。

通过上述内容可以看到W3的作⽤，就是为了能使磁场连续⽽留出的电流通路，采⽤这种接线⽅式后，VT1断开器件，磁场的磁能被转换为电能送回电源。

如果没有N3，那么VT1关断瞬间要事磁场保持连续，唯有两个电流通路：⼀是击穿开关；⼆是N2电流倒流使⼆极管反向击穿。

击穿开关或⼆极管，都需要很⾼电压，使击穿后电流以较⾼的变化率下降到零；⽽很⾼的电流变化率（磁通变化率）⾃然会产⽣很⾼的感⽣电动势来形成击穿电压。

由此可见，如果没有N3，则电感反向时的磁能将⽆法回收到电源；并且还会击穿开关和⼆极管。

1.3⼩结1)正激电路使⽤变压器作为通道进⾏能量传输；2)正激电路中，开关管导通时，能量传输到变压器副边，同时存储在电感中；开关管关断时，将由副边回路中的电感续流带载；3)正激电路的副边向负载提供功率输出，并且输出电压的幅度基本是稳定的。

正激输出电压的瞬态特性相对较好；4)为了吸收线圈在开关管关断时时的反电动势，需要在变压器中增加⼀个反电动势吸收绕组，因此正激电路的变压器要⽐反激电路的体积⼤；5)由于正激电路控制开关的占空⽐都取0.5左右，⽽反激电路的占空⽐都较⼩，所以正激电路的反激电动势更⾼。

反相放大器原理
反相放大器是一种常见的电子放大器电路，其原理是基于负反馈的机制。

它由一个输入端、一个输出端及一个共接的负载电阻组成。

当输入信号Vin进入放大器的输入端时，它被连接到一个差动放大器的非反相输入端。

差动放大器将输入信号Vin放大，并输出到反相输入端。

由于放大器的开环增益很高，输出信号-Vin具有与Vin相反的极性。

这意味着放大器将输入信号反转，并放大了一个固定的倍数。

然而，反相放大器的输出信号需要与输入信号具备相同的极性，因此需要引入负反馈来实现。

具体来说，放大器的输出信号被连接到一个电阻网络，该网络将输出信号反馈给放大器的反相输入端。

负反馈的作用是使放大器的输出信号经过调节后与输入信号相匹配。

通过调节电阻网络的值，可以实现输出信号幅度与输入信号幅度之间的比例关系。

如果负反馈很强，则输出信号的幅度将几乎等于输入信号的幅度乘以放大倍数，实现了放大器对输入信号的放大。

总之，反相放大器通过将输入信号反向放大，然后与负反馈网络相结合，使输出信号与输入信号相对应，从而实现对输入信号的放大。

这种电路结构广泛应用于各种放大器电路中，如音频放大器和功率放大器。

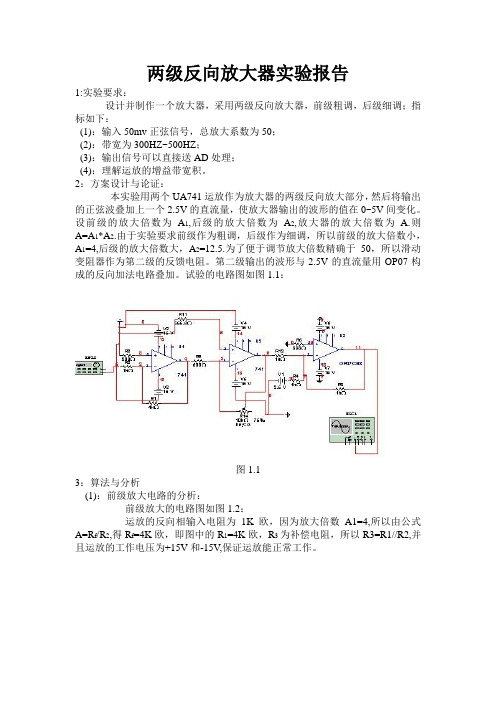

两级反向放大器实验报告1:实验要求：设计并制作一个放大器，采用两级反向放大器，前级粗调，后级细调；指标如下：(1)：输入50mv正弦信号，总放大系数为50；(2)：带宽为300HZ~500HZ；(3)：输出信号可以直接送AD处理；(4)：理解运放的增益带宽积。

2：方案设计与论证：本实验用两个UA741运放作为放大器的两级反向放大部分，然后将输出的正弦波叠加上一个2.5V的直流量，使放大器输出的波形的值在0~5V间变化。

设前级的放大倍数为A1,后级的放大倍数为A2,放大器的放大倍数为 A.则A=A1*A2.由于实验要求前级作为粗调，后级作为细调，所以前级的放大倍数小，A1=4,后级的放大倍数大，A2=12.5.为了便于调节放大倍数精确于50，所以滑动变阻器作为第二级的反馈电阻。

第二级输出的波形与2.5V的直流量用OP07构成的反向加法电路叠加。

试验的电路图如图1.1：图1.13：算法与分析(1)：前级放大电路的分析：前级放大的电路图如图1.2：运放的反向相输入电阻为1K欧，因为放大倍数A1=4,所以由公式A=R f/R2,得R f=4K欧，即图中的R1=4K欧，R3为补偿电阻，所以R3=R1//R2,并且运放的工作电压为+15V和-15V,保证运放能正常工作。

图1.2(2)：后级放大电路的分析：后级放大电路图如图1.3：图1.3由于给定的滑动变阻器的最大阻值为10K欧，为了使其滑片处于中间以上位置，根据后级放大倍数为50，而且便于电阻取值，所以取反向输入电阻为560欧，此时滑动变阻器的阻值为7K欧，R11=R14//R9=518欧，运放的工作电压为+15V和-15V，保证其正常工作。

(3)：反向加法器的分析：反向加法器的电路图如图1.4：图1.4由于放大器输出的是交流信号，所以采用反向加法器叠加2.5V信号后，也可以把信号调整到0~5V，而且反向加法电路比同向加法电路接法和算法都简单，所以采用反向加法电路。

运算放大器反相放大电路
运算放大器反相放大电路是一种基本的模拟电路，它使用运算放大器实现信号的反相放大。

以下是运算放大器反相放大电路的基本原理和特点：
1.反相放大器的基本原理：
反相放大器电路的输入信号和输出信号相位相反，也就是说，输出信号与输入信号是反相的。

这使得输出信号相对于输入信号而言是放大的。

运算放大器的虚短特性和虚断特性在反相放大器中得到了应用，即同相端和反相端的电压近似相等（虚短），且反相端的电流为零（虚断）。

2.反相放大器的特点：
运算放大器反相放大电路具有较高的放大倍数，可以轻松地实现信号的放大。

同时，由于其反相特性，可以在电路中实现信号的倒相或者移相。

此外，反相放大器电路还具有较低的输入阻抗和较高的输出阻抗，这使得它在许多模拟电路中得到了广泛应用。

3.反相放大器的应用：
运算放大器反相放大电路在许多领域都有应用，例如信号处理、测量、控制系统等。

它可以用于信号的放大、滤波、比较等功能。

此外，通过在反相放大器电路中引入反馈网络，还可以实现各种定制的功能，例如滤波器、振荡器、函数发生器等。

总之，运算放大器反相放大电路是一种基本的模拟电路，它利用运算放大器的特性实现信号的反相放大。

由于其高放大倍数、低输入
阻抗和高输出阻抗等特点，它在许多领域得到了广泛应用。

什么是反相比例放大器及其应用反相比例放大器是一种基本的运算放大器电路，它能够将输入信号进行反向放大，并根据一定的比例进行输出。

在电子学中，反相比例放大器常用于信号放大、模拟计算、自动控制等领域，在实际应用中具有广泛的用途。

一、反相比例放大器的原理及特点反相比例放大器是由运算放大器和几个电阻组成的电路。

它的输入信号通过一个电阻与运算放大器的反相输入端相连，另一个电阻与运算放大器的输出端相连，利用电阻的比例关系将输入信号进行反向放大。

特点：1. 反向放大：输入信号经过放大器输出时，其幅度相较于输入信号将具有相反的极性；2. 比例放大：输出信号与输入信号之间存在一个比例关系，可以通过改变电阻的数值来调节放大倍数；3. 输入和输出电阻：反相比例放大器的输入电阻较高，输出电阻较低，可以有效地隔离输入和输出电路。

二、反相比例放大器的应用1. 信号放大反相比例放大器常用于信号放大的应用场景中。

通过调节不同的电阻数值，可以实现对不同范围的信号进行放大。

例如，在音频放大器中，反相比例放大器可以将微弱的声音信号放大到合适的听觉范围，提高音频的可听性。

2. 模拟计算反相比例放大器还可以应用于模拟计算中，如求倒数、求相反数等。

通过输入一个信号，经过反相比例放大器的放大和反向处理，可以得到其倒数或相反数的输出信号。

这在一些测量和仪器中具有实际应用。

3. 自动控制反相比例放大器也可以用于自动控制系统中，如反馈控制。

通过将传感器感知到的信号输入到反相比例放大器中，经过放大和反向处理后，再与目标值进行比较，输出控制信号来实现自动调节和控制系统的稳定性。

4. 电源管理在电源管理电路中，反相比例放大器可以用于反馈调节电压。

通过将电源电压与参考电压输入到反相比例放大器中进行比较，根据比例关系调节输出信号，以使输出电压保持稳定。

5. 信号滤波反相比例放大器还可以用于信号滤波和去噪处理。

通过调节不同的电阻数值，可以实现对特定频率范围的信号进行放大或抑制，达到滤波效果，提高信号的质量和准确性。

搞不懂反相加法运算放大电路？一定要看这一文，电路公式，秒懂大家好，我是李工，创作不易，希望大家多多支持我。

今天给大家分享的是反相加法运算电路。

主要是以下几个方面：•反相加法运算电路•反相加法器原理•反相加法电路计算公式•反相加法计算方法案例•反相加法运算电路应用一、什么是反相加法运算电路？最常用的反相加法放大运算电路是反相放大运算电路配置的扩展版本，即多个输入应用于运算放大电路的反相输入端，而同相输入端接地，由于这种配置，电压加法器电路的输出相对于输入异相180 °。

加法放大器的一般设计如以下电路所示。

普通反相放大器电路在其反相输入端只有一个电压/输入。

如果更多输入电压如图所示连接到反相输入端子，则结果输出将是所有施加的输入电压的总和，但是是反相的。

反相加法运算电路图二、反相加法器原理反相加法放大器基本上是一个运算放大器电路，可以将输入信号的数量组合到单个输出，该输出是应用输入的加权和。

在反相放大器中，只有一个电压信号应用于反相输入，如下所示。

反相加法运算电路如果将多个输入端子并联到现有输入端子，这个简单的反相放大器可以很容易地修改为求和加法放大器，如下图所示：求和加法运算电路三、反相加法电路计算公式在之前反相运算放大器有讲过，反相放大器有一个单一的输入电压 (Vin) 施加到反相输入端。

如果我们在输入端添加更多的输入电阻，每个电阻的值都与原始输入电阻 (Rin) 相等，我们最终会得到另一个运算放大器电路，称为反相加饭放大器、“求和逆变器”甚至是“电压加法器”电路，如下图所示：反相加法运算电路图这个简单的加法放大器电路中，输出电压(Vout) 现在与输入电压之和V 1、V 2、V 3等成正比，然后我们可以修改反相放大器的原始方程，新输入的反相加法运算电路的计算公式：反相加法运算电路计算公式但是，如果所有输入阻抗 ( R IN ) 的值相等，我们可以简化上述等式以给出输出电压：反相加法运算放大电路计算公式：反相加法运算放大电路计算公式我们现在有一个运算放大器电路，将放大每个单独的输入电压并产生与三个单独的输入电压V 1、V 2和V 3的代数“SUM”成比例的输出电压信号。

反相放大电路原理
反相放大电路是一种基本的放大电路，它能够将输入信号放大并反向输出。

其主要原理是利用运算放大器的负反馈特性来实现放大功能。

在反相放大电路中，运算放大器是核心组件。

它由一个差分放大器和一个输出级组成。

差分放大器由两个输入端口和一个输出端口组成，输入信号可以通过其中一个输入端口输入，而另一个输入端口接地。

利用运算放大器的负反馈特性，将输出端口与输入端口通过反馈电阻连接起来，从而实现负反馈放大。

工作原理如下：当输入信号的电压升高时，差分放大器会放大该信号，并输出一个反向的电压信号。

这个反向的输出信号会经过反馈电阻，并与输入信号进行相减，产生一个误差电压。

这个误差电压会通过反馈电阻流入差分放大器的另一个输入端口，并抵消掉输入信号的一部分。

通过调整反馈电阻的阻值，可以控制放大倍数。

因为反馈电阻引入的负反馈，能够使得放大电路的增益稳定，并提高电路的线性度和稳定性。

此外，反相放大电路还可以实现相位反转的功能，即输入信号的正半周会被放大电路放大为负半周，从而实现信号的反向输出。

总结起来，反相放大电路通过运算放大器的负反馈特性实现输入信号的放大，并产生反向输出。

这种电路结构简单，实现方便，并且具有较好的线性度和稳定性，因此被广泛应用在许多电子设备中。

反相放大器的工作原理反相放大器是一种基本电路，用于增强输入信号的幅度。

它是一种双输入的差分放大电路，其工作原理可以用以下几个步骤来解释。

首先，反相放大器由一个有限增益的放大器和反相输入电阻组成。

它接收一个输入信号Vin作为非反相输入，并通过反相输入电阻R1接地。

通过这种方式，输入信号的极性被反转了。

其次，放大器通过放大增益来提高输入信号的幅度。

其中，放大器可以是一个有源放大器，如运放，或一个无源放大器，如晶体管。

当输入信号通过放大器时，放大器根据其特定的电路设计和参数增加输入信号的电流或电压。

然后，放大器输出信号经过负载电阻R2，并通过回路反馈到放大器的反相输入。

这种负反馈有助于稳定增益，并控制电路的性能。

回路的作用是控制放大器的增益，使其保持稳定。

最后，输出信号Vout是输入信号变化的放大版本，但极性被反转了。

反相放大器的增益由下式给出：Vout = - (R2 / R1) * Vin。

其中，R1是反相输入电阻，R2是负载电阻。

反相放大器的工作原理可以通过简单的电路图和数学方程来说明。

通过从输入信号中移除直流偏置电压，并通过放大器增加信号的幅度，反相放大器能够提供一个放大后具有反向极性的输出信号。

这个输出信号可以用于许多应用，如音频放大、信号调理和传感器接口等。

需要注意的是，反相放大器还有一些重要的参数和条件需要考虑。

首先，放大器的增益必须小于等于放大器的开环增益。

否则，电路可能会进入不稳定的状态。

其次，输入阻抗和负载阻抗必须适配，以保持信号的质量。

最后，反馈电阻和电容的选择也会影响电路的性能。

总之，反相放大器是一种基本的差分放大电路，其工作原理是通过输入信号的反相和放大来增强信号的幅度。

通过合适地选择电阻和放大器的参数，反相放大器能够提供一个放大后具有反向极性的输出信号。

这个电路在各种应用中都有广泛的使用，包括音频放大、信号调理和传感器接口等。
