计算机辅助工程分析

计算机辅助工程分析

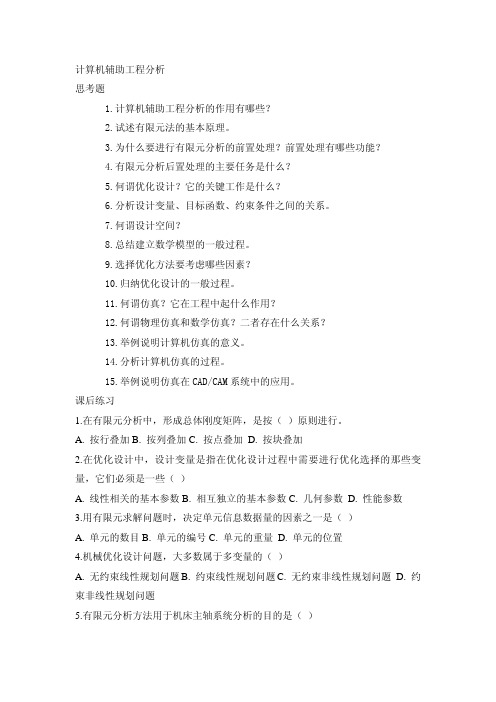

计算机辅助工程分析思考题1.计算机辅助工程分析的作用有哪些？2.试述有限元法的基本原理。

3.为什么要进行有限元分析的前置处理？前置处理有哪些功能？4.有限元分析后置处理的主要任务是什么？5.何谓优化设计？它的关键工作是什么？6.分析设计变量、目标函数、约束条件之间的关系。

7.何谓设计空间？8.总结建立数学模型的一般过程。

9.选择优化方法要考虑哪些因素？10.归纳优化设计的一般过程。

11.何谓仿真？它在工程中起什么作用？12.何谓物理仿真和数学仿真？二者存在什么关系？13.举例说明计算机仿真的意义。

14.分析计算机仿真的过程。

15.举例说明仿真在CAD/CAM系统中的应用。

课后练习1.在有限元分析中，形成总体刚度矩阵，是按（）原则进行。

A. 按行叠加B. 按列叠加C. 按点叠加D. 按块叠加2.在优化设计中，设计变量是指在优化设计过程中需要进行优化选择的那些变量，它们必须是一些（）A. 线性相关的基本参数B. 相互独立的基本参数C. 几何参数D. 性能参数3.用有限元求解问题时，决定单元信息数据量的因素之一是（）A. 单元的数目B. 单元的编号C. 单元的重量D. 单元的位置4.机械优化设计问题，大多数属于多变量的（）A. 无约束线性规划问题B. 约束线性规划问题C. 无约束非线性规划问题D. 约束非线性规划问题5.有限元分析方法用于机床主轴系统分析的目的是（）A. 进行主轴可加工性分析B. 进行动静热特性分析C. 进行经济性能分析D. 进行装配工艺分析6.通过优化计算，得到最优切削速度如下：最低成本切削速度Vc，最大利润切削速度Vp，最大生产率切削速度Vt，此时Vt与Vc与Vp的比较关系应为（）A. Vt>Vc,Vt<VpB. Vt>Vc,Vt>VpC. Vt<Vc,Vt<VpD. Vt=Vc=Vp7.传统的由人完成的机电产品设计，一般难以做到（）A. 类比设计B. 模型设计C. 经验设计D. 优化设计8.在计算机辅助设计中应用优化设计方法时，关键需要解决的问题是（）A.选择优化问题的目标函数B.确定优化问题可行域C.确定设计常量D.选择适用的优化方法和建立优化设计问题的数学模型。

第6章(106)

第6章(106)
• “预览”按钮：按下该按钮，可以在改变参数时动态 观察网格划分的情况。
• “中节点”下拉列表框：用于设置中节点的方式，有 混合、弯曲和线性3种。
• “最大雅可比矩阵值”文本框：用于设置创建网格时 雅可比矩阵的最大值。
创建一个网格划分类型为四节点四面体单元的实体网格， 其效果如图6.10所示。
第6章 计算机辅助工程分析 图6.9 “3D网格”对话框
第6章 计算机辅助工程分析 图6.5 有限元分析场景的快捷菜

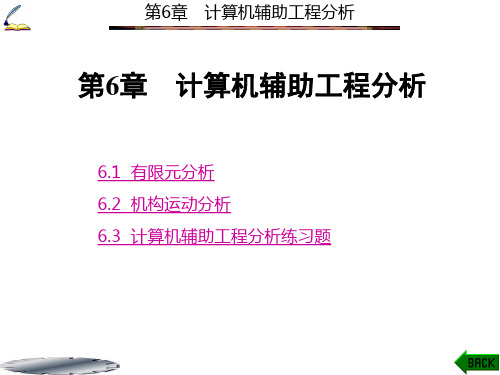

第6章 计算机辅助工程分析
用鼠标右键单击有限元分析模型(如图6.6所示)， 将打开快捷菜单，可以利用该快捷菜单创建各种参数， 如图6.7所示。
第6章 计算机辅助工程分析 图6.6 有限元分析模型
第6章 计算机辅助工程分析 图6.7 快捷菜单
第6章 计算机辅助工程分析 图6.15 “材料”对话框
第6章 计算机辅助工程分析 图6.16 “搜索结果”对话框
第6章 计算机辅助工程分析 图6.17 被选中的Iron_40的部分力学性能
第6章 计算机辅助工程分析
6．有限元分析任务的创建 在有限元模型创建完后，用户可以通过创建一个分 析任务，来确定要进行分析的内容，并把模型的参数和 处理任务的数据提交给分析器。
第6章 计算机辅助工程分析
在“结构控制”工具栏中单击 图标，将打开如图 6.18所示的建立有限元分析的“解算”对话框，在该对话 框中可进行指定打印输出、适应性分析、疲劳分析选项设 置等。单击其中的“指定打印输出”按钮，可选择打印输 出的数据类型和文件夹位置，如图6.19和图6.20所示。
第6章 计算机辅助工程分析 图6.18 “解算”对话框
④ 垂直于：要求在垂直于某个面的方向输入数值以确 定载荷的大小。

计算机辅助工程分析介绍

计算机辅助工程分析介绍

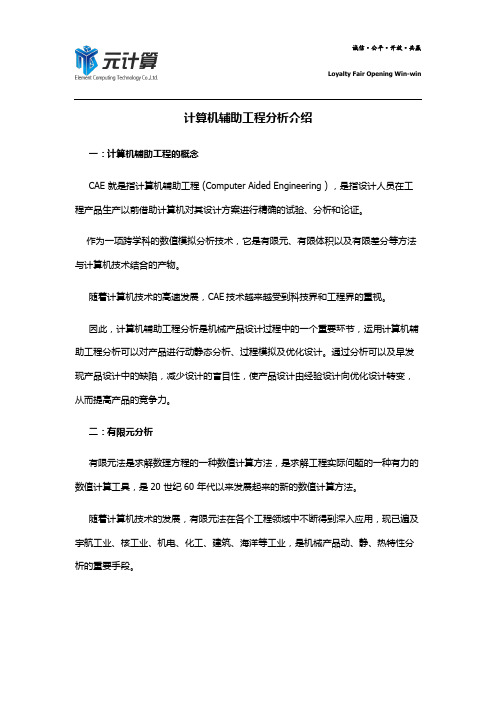

Loyalty Fair Opening Win-win计算机辅助工程分析介绍一：计算机辅助工程的概念CAE 就是指计算机辅助工程 (Computer Aided Engineering ) ，是指设计人员在工程产品生产以前借助计算机对其设计方案进行精确的试验、分析和论证。

作为一项跨学科的数值模拟分析技术，它是有限元、有限体积以及有限差分等方法与计算机技术结合的产物。

随着计算机技术的高速发展，CAE技术越来越受到科技界和工程界的重视。

因此，计算机辅助工程分析是机械产品设计过程中的一个重要环节，运用计算机辅助工程分析可以对产品进行动静态分析、过程模拟及优化设计。

通过分析可以及早发现产品设计中的缺陷，减少设计的盲目性，使产品设计由经验设计向优化设计转变，从而提高产品的竞争力。

二：有限元分析有限元法是求解数理方程的一种数值计算方法，是求解工程实际问题的一种有力的数值计算工具，是20 世纪60 年代以来发展起来的新的数值计算方法。

随着计算机技术的发展，有限元法在各个工程领域中不断得到深入应用，现已遍及宇航工业、核工业、机电、化工、建筑、海洋等工业，是机械产品动、静、热特性分析的重要手段。

Loyalty Fair Opening Win-win基本思路：将一个形状复杂的连续体的求解区域分解成有限个单元组成的等效组合体，通过将连续体离散化，把求解连续体的场变量( 应力、位移、压力和温度等 )问题简化为求解有限个单元节点上的场变量值。

优点：求解的基本方程是一个代数方程组，而不是描述真实连续体场变量的微分方程组，从而大大降低了求解的难度。

但求解的精度取决于所采用的单元类型、数量以及对单元的插值函数。

利用有限元这一先进的技术，在设计阶段就可以预测产品的性能，减少许多原型制造及测试实验工作，这样即可以缩短产品设计周期、节省实验费用，又可以优化产品的设计，避免了产品的大储备设计及不足设计。

第六章 计算机辅助工程分析


一、概述
• 机械产品传统设计过程
概念设计 详细设计 物理样机试制 样机的测试、评估
概念设计
详细设计
物理样机
评估: a) 费用 b) 性能 c) 质量 d) 生产性
定型生产
大循环 过程:
重新设计
符合设计要求吗 ?
不符合
符合
有
还有时间 和经费吗 ?
没有或不足
Page 4/85
一、概述
• 采用CAE技术后的机械产品设计过程
计算机辅助设计及制造
第六章 计算机辅助工程分析
CAE
一、概述
计算机辅助工程（ CAE ： Computer Aided Engineering) 是 产品数字化设计中的仿真分析技术的通称，它主要对设计出的 数字化产品进行性能仿真、评价和预测，并可对数字化产品进 行优化设计，对提高新产品的设计质量和水平有不可替代的作 用，可以说CAE技术是产品数字化设计阶段的设计验证及先进 数字仿真分析手段。因此，不管是全新产品开发还是老产品改 型设计，都离不开CAE技术的支持。 到目前为止，虽然对CAE技术尚无统一而确切的定义，但 大多数人认为CAE是各种计算机辅助分析技术的总称，包括有 限元分析、机构运动和动力仿真、优化设计、物理特性分析、 实验数据处理等。CAE技术的正确应用，可以有效地提高产品 的质量和性能。
• 有限元法 • 有限元法解题思路与步骤
• 有限元法的前置处理
• 有限元法的后置处理 • 通用有限元分析软件
• 有限元法工程应用
Page 8/85
二、有限元法
工程分析的方法一般有：解析法和数值法
解析法只能用于求解简单问题（几何边界规则）
复杂的工程问题多应用数值法求近似解

计算机辅助工程分析

计算机辅助工程，即CAE (Computer Aided Engineering)，是一个涉及面广、集多学科与工程技术于一体的综合性、知识密集型技术。

在产品开辟阶段，企业应用CAE 能有效地对零件和产品进行仿真检测，确定产品和零件的相关技术参数，发现产品缺陷、优化产品设计，并极大降低产品开辟成本。

在产品维护检修阶段能分析产品故障原因，分析质量因素等。

目前，CAE 主要应用于汽车、航空、电子、土木工程、通用机械、刀兵、核能、石油和化工等行业。

CAE 有限元前处理后处理CAE (Computer Aided Engineering)英文翻译是计算机辅助工程，泛指包括分析、计算和仿真在内的一切研发活动。

传统的 CAE 主要是指工程设计中的分析计算和分析仿真，其核心是基于计算力学的有限元分析技术。

创造工程协会SAE (Society of Manufacturing Engineering)将计算机辅助工程(CAE)作为CIM (Computer Integrated Manufacturing )技术构成进行如下定义：分析设计和进行运行仿真，以决定它的性能特征和对设计规则的遵循程度。

CAE 技术是计算机技术和工程分析技术相结合形成的新兴技术，CAE 软件是由计算力学、计算数学、结构动力学、数字仿真技术、工程管理学与计算机技术相结合，而形成一种综合性、知识密集型信息产品。

在近20 年来市场需求的推动下，CAE 技术有了长足的发展，它作为一项跨学科的数值摹拟分析技术，越来越受到科技界和工程界的重视。

21 世纪，是信息时代，随着计算机技术向更高速和更小型化的发展，分析软件的不断开辟和完善以及网络通讯的普及， CAE技术的应用将愈来愈广泛并成为衡量一个国家科学技术水平和工业现代化程度的重要标志。

CAE 是以有限元法、有限差分法及有限体积法为数学基础发展起来的。

其中有限元分析在CAE 中运用最广，基于有限元技术的CAE 软件，在数量及应用范围上都处于主要地位。

计算机辅助工程分析课件


06
计算机辅助工程分析案例 研究
案例一：汽车碰撞安全性仿真分析
总结词
通过计算机辅助工程分析，模拟汽车 碰撞过程，评估汽车安全性。
详细描述
利用有限元分析软件，建立汽车碰撞 模型，模拟不同碰撞场景下汽车结构 和乘员的安全性，为汽车设计提供优 化建议。
案例二：桥梁结构稳定性分析
总结词
通过计算机辅助工程分析，评估桥梁在不同载荷下的稳定性 。
多尺度分析
01
02
03
多尺度分析是CAE中的 另一个重要方向，能够 模拟不同尺度上的物理
行为。
多尺度分析涉及到从微 观到宏观的各种尺度， 需要建立不同尺度之间 的联系和转换关系。
随着计算机技术的不断 发展，多尺度分析的精 度和效率将得到进一步 提高，能够更好地应用
于实际工程问题。
人工智能与机器学习在CAE中的应用
02
计算机辅助工程分析的方 法与技术
有限元分析
• 总结词：有限元分析是一种将连续的物理系统离散为有限个小的单元，通过数学模型描述各单元之间的相互作 用，从而解决复杂工程问题的数值计算方法。
• 详细描述：有限元分析的基本思想是将连续的求解域离散为有限个小的单元，这些单元通过节点相互连接。通过将每个单元的近似解代入到整个系统的平衡方程中，可以求解出各节点 的位移和应力等物理量。
早期阶段
CAE技术起源于20世纪50年代 ，主要用于结构分析和有限元
方法。
当前阶段
CAE技术已经广泛应用于各个 工程领域，包括航空、汽车、 机械、电子等。
发展阶段
随着计算机技术的进步，CAE 技术在70-80年代得到快速发展 和应用。
未来趋势
随着计算机技术和算法的发展 ，CAE技术将更加智能化、自

计算机辅助工程

三维实体造型
工程设计项目和机械产品都是三维空间的形体。在设计过程中，设计人员构思形成的也是三维形体。CAE技 术中的三维实体造型就是在计算机内建立三维形体的几何模型，记录下该形体的点、棱边、面的几何形状及尺寸， 以及各点、边、面间的连接关系。
数据交换技术
CAE系统中的各个子系统，个个功能模块都是系统有机的组成部分，它们都应有统一的几类数据表示格式， 是不同的子系统间、不同模块间的数据交换顺利进行，充分发挥应用软件的效益，而且应具有较强的系统可扩展 性和软件的可再用性，以提高CAE系统的生产率。各种不同的CAE系统之间为了信息交换及资源共享的目的，也应 建立CAE系统软件均应遵守的数据交换规范。目前，国际上通用的标准有GKS、IGES、PDES、STEP等。
简介
随着计算机技术及应用的迅速发展，特别是大规模、超大规模集成电路和微型计算机的出现，使计算机图形 学（Computer Graphics，CG）、计算机辅助设计（Computer Aided Design，CAD）与计算机辅助制造 （Computer Aided Manufacturing，CAM）等新技术得以十分迅猛的发展。CAD、CAM已经在电子、造船、航空、 航天、机械、建筑、汽车等各个领域中得到了广泛的应用，成为最具有生产潜力的工具，展示了光明的前景，取 得了巨大的经济效益。
复杂的过程层次化，节省了大量的时间，避免了低水平重复的工作，使工程分析更快、更准确。在产品的设 计、分析、新产品的开发等方面发挥了重要作用，同时CAE这一新兴的数值模拟分析技术在国外得到了迅猛发展， 技术的发展又推动了许多相关的基础学科和应用科学的进步。
在影响计算机辅助工程技术发展的诸多因素中，人才、计算机硬件和分析软件是三个最主要的方面。现代计 算机技术的飞速发展，已经为CAE技术奠定了良好的硬件基础。多年来，重视CAE技术人才的培养和分析软件的开 发和推广应用，发达国家不仅在科技界而且在工程界已经具有一支较强的掌握CAE技术的人才队伍，同时在分析 软件的开发和应用方面也达到了较高水平。
