4.2 学习指导4.2.1 Z3050型钻床电气控制系统钻床主要用于工件钻削加工。
主要用于钻孔、括孔、铰孔、攻丝。
常见的钻床可以分立式钻床、台式钻床、摇臂钻床、专用钻床等种类。
我们主要向大家介绍摇臂钻床的电气控制系统。
一．钻床的结构运动：1．摇臂钻床结构：摇臂钻床由底座、立柱（分内立柱、外立柱）、摇臂、主轴箱、工作台，和摇臂升降机构、摇臂升降夹紧机构、主轴箱平移夹紧机构、外立柱绕内立柱旋转夹紧机构等部件组成。
如右图。
2．运动：摇臂钻床的主运动是主轴的旋转运动，辅运动包括摇臂的升降运动、摇臂（通过外立柱绕内立柱）做旋转运动、主轴箱（沿摇臂）的平移运动、夹紧机构的夹紧/放松运动和冷却泵的旋转运动。
二、摇臂钻床的控制要求与特点：任何一台设备的控制都有它的控制要求，控制要求是根据机械、电气要求决定的。
除了控制的共性外， 每台设备还有它自身的控制特点。
下面是 Z3050 型钻床的控制要求：1．主轴电动机的单向运行，主轴的分合、换向、 调速由机械完成；2．所有夹紧机构由双向旋转的液压泵供油给夹紧油缸驱动。
液压泵电动机正转，放松；反转，夹紧；3．摇臂升降之前，需自动将其夹紧机构放松；摇臂升降结束，需一定的延时用于消除 升降电动机惯性旋转后，再自动夹紧；4．摇臂升降为点动控制，包括下述过程：给升（降）信号→升降夹紧机构放松→（到位）升（降）→（到位）→拆除升（降） 信号→延时→升降夹紧机构夹紧→（到位）→停止（整个过程结束）5．具有摇臂升降限位保护；6． .摇臂钻床有三个夹紧机构， 夹紧/放松由液压系统驱动。
油路由电磁铁 （电磁阀） YA 1、 YA 2 控制。
当 YA 1、YA 2 都失电，油路向摇臂升降夹紧机构供油；当 YA 1、YA 2 分别或同时 得电，油路分别或同时向主轴箱、立柱夹紧机构供油；7．主轴箱平移、立柱旋转由人力完成，其夹紧机构动力由液压液压系统实现。
在主轴 箱、立柱的夹紧机构液压泵（电动机）起动前，YA 1、YA 2 得电，需一定的延时，保证油路 完全接通后，才能起动液压泵（电动机）；夹紧机构的液压泵（电动机）停止后，需一定的 延时，保证液压泵（电动机）惯性旋转结束后，才能断开 YA 1、YA 2，以防止惯性旋转产生 的压力油的堵塞，造成油路干涉，损坏油路；8．具有必要的指示电路和照明电路；9．具有完善的电气保护。
X62W万能铣床的实训说明一、X62W万能铣床实训的基本组成1、面板1面板上安装有机床的所有主令电器及动作指示灯、机床的所有操作都在这块面板上进行，指示灯可以指示机床的相应动作。
2、面板2面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件，这些元器件直接安装在面板表面，可以很直观的看它们的动作情况。
3、电动机三个380V三相鼠笼异步电动机，分别用作主轴电动机、进给电动机和冷却泵电动机。
4、故障开关箱设有32个开关，其中K1到K29用于故障设置；K30到K31四个开关保留；K32用作指示灯开关，可以用来设置机床动作指示与不指示。
二、原理图三、机床分析1、机床的主要结构及运动形式（1）主要结构由床身、主轴、刀杆、横梁、工作台、回转盘、横溜板和升降台等几部分组成，如右图所示。
（2）运动形式1）主轴转动是由主轴电动机通过弹性联轴器来驱动传动机构，当机构中的一个双联滑动齿轮块啮合时，主轴即可旋转。
1）工作台面的移动是由进给电动机驱动，它通过机械机构使工作台能进行三种形式六个方向的移动，即：工作台面能直接在溜板上部可转动部分的导轨上作纵向（左、右）移动；工作台面借助横溜板作横向（前、后）移动；工作台面还能借助升降台作垂直（上、下）移动。
2、机床对电气线路的主要要求（1）机床要求有三台电动机，分别称为主轴电动机、进给电动机和冷却泵电动机。
（2）由于加工时有顺铣和逆铣两种，所以要求主轴电动机能正反转及在变速时能瞬时冲动一下，以利于齿轮的啮合，并要求还能制动停车和实现两地控制。
（3）工作台的三种运动形式、六个方向的移动是依靠机械的方法来达到的，对进给电动机要求能正反转，且要求纵向、横向、垂直三种运动形式相互间应有联锁，以确保操作安全。
同时要求工作台进给变速时，电动机也能瞬间冲动、快速进给及两地控制等要求。
（4）冷却泵电动机只要求正转。
（5）进给电动机与主轴电动机需实现两台电动的联锁控制，即主轴工作后才能进行进给。

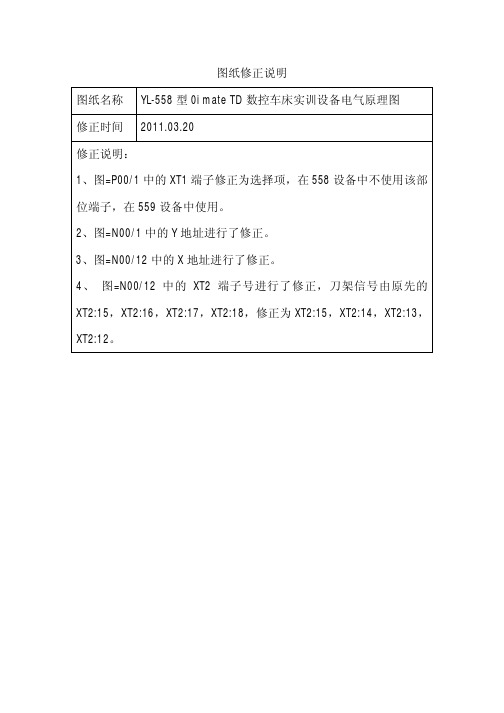

YL-569型0i mate MD数控机床实训设备控制柜原理图版本：V14.41、本设备贯彻中华人民共和国机械行业标准JB/T.2739-2008 “工业机械电气图用图形符号”的规定2、本设备贯彻中华人民共和国机械行业标准JB/T.2740-2008 的“项目代号四段标志法”2.1 项目代号采用下列四段标记：第一段 高层代号 前缀符号为 = 例如=D00第二段 位置代号 前缀符号为 + 例如+A1第三段 种类代号 前缀符号为 - 例如-QF1第四段 端子代号 前缀符号为 ：例如：103.本图纸还采用了JB2740标准的图区索引法4.代号意义B 总体设计布局及安排，接线板互连图D 电源系统，交流驱动系统N 直流控制系统P 交流控制系统5.斜体下划线表示线号如“5”表示5号线，用于智能化考核系统的输入。
F EDC B F ED图纸说明电 气 原 理 图编 码电气图号设备型号日 期签 字更 改 文 件 号标 记标 记CBAAF 3029285648U 44W 42润滑输出刀库后位输入刀库后位输出刀库前位输入刀库前位计数3813646362616059585756555453冷却排屑5049525351超程刀松刀夹松刀超程5251D E F DE标 记标 记更 改 文 件 号签 字日 期设备型号电气图号编 码电 气 原 理 图XT1表W 4117排屑电机W72V72U72风扇电机W34V34U34321控变380伺变220伺变380冷却电机U 41W32V32U32W31V31U31W1V1U116151413121110987654XT1BC BC输入公共端急停175416气压液位208206气密松刀抱闸24V200204I/O-24V 05CX362616CX41514控变24W 46U 465049启动急停系统24V 伺服24V继板24V 伺服220CX3控变110控变22076555W33V33U331U 43W 43U 43W 42U 42484746454443424140393837363534333231302928272625242322212019181.71.61.51.41.31.21.11.032313029202443.2F 2062021061042024342414039383736353433 2.72.52.32.1 2.62.42.22.03.03.1EDF 5620220420229202108202381360595857565554535251504948474645 3.33.43.53.63.7注：1、①表示端子号,例：①表示XT2：1XT2图电 气 原 理 图编 码电气图号设备型号日 期签 字更 改 文 件 号标 记标 记ED-KA1391.00.7304828PCB2009194681754535251-KA12-KA11XT22726252423222120876543211.21.42.62.42.22.01.61.51.72.12.32.52.71.3 1.1CB162650498167618060-KA18-KA17-KA16-KA15-KA1428191817161514131211100.60.50.40.30.20.10.0B010V24V 24V CBX2.1手摇倍率-XT1055F X2.0Y7.7手摇灯急停2423KP24启动停止222120194321KP24KP24*1RC-L+L DEF 17X11.5X2.5X2.4X2.3X2.2手摇轴选-XT106251816X4.7X11.6X11.7注：1、①表示端子号,例：①表示XT3：11514131211109876Y ZA24V0VX2.6X2.7X4.2XLC*10DE标 记标 记更 改 文 件 号签 字日 期设备型号电气图号编 码电 气 原 理 图XT3图XT3控制面板B C BCY2.5Y2.7Y2.6Y2.4Y2.3Y2.2Y2.1Y2.0F 41U439O 99C 272625EDF 39U43U47U46U422U42U44U4246U4344U434U4348478O 88C 7O 77C 6O 66C 5O 55C 4O 44C 3O 33C 2O 22C46454443424140393837363534333231302928注：1、①表示端子号,例：①表示XT2：1XT2电 气 原 理 图编 码电气图号设备型号日 期签 字更 改 文 件 号标 记标 记EDKA8242322XT5CBKA7KA5KA4KA6Y27Y26Y25PCB2009197Y24Y23Y22Y21KA2KA1KA3Y20500521201918171615141312111098765431010112345678921CB1--接地2--刀库U 3--刀库V 4--刀库W1--空脚2--抱闸0V 3--打刀缸4--抱闸24V 5--主轴气密封F XP1润滑、抱闸E DF XS31刀库电机接插件定义电 气 原 理 图编 码电气图号设备型号日 期签 字更 改 文 件 号标 记标 记ED1--0V2--刀库前位输入3--刀库前位输出4--刀库后位输入5--刀库后位输出6--计数7--空脚8--空脚9--24VWS20-5-KZXS1刀库信号CBWS20-9KZAWS28-12-kZ1--空脚2--主轴风扇U 3--主轴风扇V 4--主轴风扇W 5--冷却电机U 6--冷却电机V 7--冷却电机W 8--排屑电机19--排屑电机210--排屑电机311--照明电源112--照明电源2WS28-4-kZXS41主轴风扇 冷却电机 排屑电机CBA1--空脚2--空脚3--输入公共端4--气压5--松刀6--刀紧7--刀松8--空脚9--空脚10--空脚11--空脚12--空脚1--排屑输入信号2--照明输出信号3--冷却输入信号4--排屑反输出信号5--排屑正输出信号6--冷却输出信号7--M30断电信号8--24V-9--0V-10--刀库反转输出信号11--刀库正转输出信号12--润滑输出信号13--CX314--CX315--抱闸24V 16--抱闸0VF XS81 PLC信号EDF XS71 刀库输入信号接插件定义电 气 原 理 图编 码电气图号设备型号日 期签 字更 改 文 件 号标 记标 记EDWS28-16-kZXS51伺服主电源1--伺服电源1（驱动风扇）2--伺服电源23--伺服电源3（驱动风扇）4--地线CBTYP-5618-k1--空脚2--超程3--超程4--X05--Y06--Z07--X限位8--Y限位9--Z限位10--输入公共端WS24-10-kZXS91 限位信号WS24-12-kZCBWS28-16KTD WS24-10JTD F WS24-12KTD WS24-12-JZXS72 刀库输入信号XS42主轴风扇、润滑电机、冷却电机WS28-12KTD WS28-12-JZWS20-9KTD XS2刀库信号WS20-9JZWS24-10KTD XS92 限位信号WS24-10-JZ XS32刀库电机WS28-4KTD WS28-4-JZ WS20-5KTD XP2润滑、抱闸WS20-5-JZXS82PLC信号WS28-16-JZ备用XS91 限位信号WS24-10-kZ机床侧EDF 备用备用XS52伺服主电源接插件连接图电 气 原 理 图编 码电气图号设备型号日 期签 字更 改 文 件 号标 记标 记EDXS41主轴风扇、排屑电机、冷却电机WS28-12JTD WS28-12-kZXS43主轴风扇、润滑电机、冷却电机WS28-12JTD WS28-12-kZWS28-16JTD WS28-16-kZXS83PLC信号XS33刀库电机WS28-4JTD WS28-4-kZ备用WS28-16JTD WS28-16-kZXS31刀库电机WS28-4JTD WS20-5JTD WS20-9JTD WS28-4-kZXS81PLC信号XP1润滑、抱闸XS1刀库信号WS20-5-KZWS20-9KZCBTYP-233-J XS53伺服主电源TYP-5618-k接线柜侧备用控制柜侧TYP-233-K TYP-233-J WS24-12JTD WS24-12-kZXS71 刀库输入信号TYP-5618-jXS51伺服主电源TYP-5618-kCB技术要求：黑色--交流或直流动力线红色--交流控制线蓝色--直流控制电路白色--直流0V F A电源输入端子NNU422U42W42-KA18=N00/18.D9S9分励脱扣DE-W1L3L2L140A-QS0BC1L11L21L350HZ 40A3相5线 380V 设备总电源（电气控制单元）F 标 记标 记更 改 文 件 号签 字日 期编 码A短路保护NDE设备型号电气图号电 气 原 理 图电路图总电源保护接地铜排L11L12L13BC2L12L22L3=D01/1.B2-QS1 -FU1D40A 32A6mm 2黑色漏电保护F 编 码日 期签 字更 改 文 件 号标 记标 记F 单片机电源AA故障板电源、YL-015-GS3E D CBNL1=D00/1.C94L12A-Q2+5V0V单片机板考核系统电源图电 气 原 理 图电气图号设备型号ED+12V0V故障板CB20.75mm 黑色设故系统电源控制F =P01/1.D8D EF 标 记标 记更 改 文 件 号签 字日 期编 码DE设备型号电气图号电 气 原 理 图伺服主电源图伺服主电源AXS52XS51220V～220V～220V～=D01/2.F5U33V33W33B CA24mmBC。
