机床电气控制原理设计

CA6140型车床电气控制电路分析一、普通车床的主要结构和运动形式车床是一种应用极为广泛的金属切削机床，主要用于加工各种回转表面（内外圆柱面、端面、成型回转面等），还可用于车削螺纹，并可用钻头。

铰刀等进行加工。

车床主要是由床身、主轴箱、进给箱、溜板箱、刀架、丝杠和尾架等部分组成。

图1所示为CA6140型普通车床的结构示意图。

1-主轴箱；2-刀架；3-尾座；4-床身；5、9-床腿；6-光杠；7-丝杠；8-溜板箱；10-进给箱；11-挂轮图1 CA6140型车床结构示意图CA6140普通车床型号的含义为：普通车床主要是由三个运动部分组成，一是卡盘带着工件的旋转运动，也就是车床主轴的运动。

车床根据工件的材料性质、车刀材料及几何形式、工件直径、加工方式及冷却的条件不同，要求主轴由不同的切削速度。

主轴运动是由主轴电动机经传输带传递到主轴变速箱来带动主轴旋转，而主轴变速箱则用于调节主轴的转速。

二是溜板箱带着刀架的直线运动，称为进给运动。

溜板箱把丝杠或光杆的运动传递给刀架部分，变换溜板箱外置的手柄位置，经刀架部分使车刀做纵向或横向进给。

三是刀架的快速移动和工件的夹紧和放松，称为车床的辅助运动。

尾座的移动和工件的装卸都是由人力操作，车床工作时大部分功率消耗在主轴运动上。

二、车床的电力拖动形式及控制要求车床的主轴一般只需要单向运转，只有在加工螺纹时要退刀，需要主轴反转。

根据加工工艺的要求，主轴应能够在相当宽的范围内进行调速，CA6140型车床的主轴正转速度有24种（10~1 400r/min），反转速度有12种（14~1 580r/min）。

CA6140型普通车床对电力拖动及其控制有以下要求：1主轴电动机从经济性、可靠性考虑，一般选用三相笼型异步电动机，不进行电气调速。

2主轴电动机的起动、停止采用按钮操作，一般普通车床上的三相异步电动机均采用直接起动。

停止采用机械制动。

3刀架移动和主轴转动有固定的比例关系，以满足对螺纹的加工需要。

一、X62W万能铳床电气统造对于象之阳早格格创做X62W型卧式一般铳床电气本理图.该机床公有三台电效果：Ml 是主轴电效果，正在电气上需要真止起动统造与造就赶快停转统造，为了完毕族锦与IR铳，还需要正反转统造,别的还需主轴脚时造动以完毕变速收留历程.M2是处事台进给电效果，X62W万能烧床有火仄处事台战圆形处事台，其中火仄处事台不妨真止纵背进给（有安排二个进给目标）、横背进给（有前后二个进给目标）战降落进给（有上下二个进给目标），圆处事台转化等四个疏通，铢床目前只可举止一个进给疏通（一般铢床上没有克没有及真止二个或者以上多个进给疏通的妖现），通过火仄处事台收配脚柄、圆处事台变换启关、纵背进给收配脚桶、十字复式收配脚柄等选定，选定后M2的正反转便是所选定让给疏通的二个进给目标.YA是赶快牵引电磁铁.当赶快牵引电磁铁线圈通电后，牵引电磁铁通过牵引赶快离合器中的对接统造部件，使火仄处事台与赴怏离合器对接真止赴怏移动，当YA断电时，火仄处事台睨后赶快离合器，回复缓速移现.M3是热切泵电效果，唯有正在主轴电效果Ml起动后，热却泵电效果才搞起现.X62W月能铳床电气元件标记及其功能电气元件标记称呼及用途电气元件标记称呼及用途Ml主轴电效果SQ6进给变速统造启关M2进给电效果SQ7主轴变速造动启关M3热却泵电效果SAl圆处事台变换启关KMl热划泵电效果起停统造交战器SA3热划泵变换启关KM2反接造动统造交微器SA4照明灯启关KM3主电效果起停统造交战器SA5主轴换背启关KM4、KM5进给电效果正转、反转统造交战器QS电源断绝启关KM6快移统造交战器SBkSB2分段正在二处的主轴起动按钮KS速度继电器SB3、SB4分设正在二处的主轴停止按钮YA赶快移助电磁铁线圈SB5、SB6处事台赶快移动按钮R限流电阻FRl主轴电效果热继电器SQI处事台背左进给路程启关FR2进给电效果热维电器SQ2处事台背左进给珞程启关FR3热却泵热继电器SQ3处事台背前、进与进给珞程启关TC变压器SQ4处事台背后、背下进给路程启关FU1~FU4熔断二、能源电路识读1.主轴转化电路三相电源通过FUl熔断器，由电源断绝启关QS引进X62W万能铳床的主电路.正在主轴转化区中，FRl是热继电器的加热元件，起过载呵护效率.KM3主触头关合、KM2主触头断启时，SA5推扰启关有厦铳、停、题籍三个变换位子，分刖统造Ml主电效果的正转、停、反转.一往KM3主触头断启，KM2主触头关合，则电源电流经KM2主触头、二相限流电阻R正在KS速度继电器的机共下真止反接造动.与主电效果共轴拆置的KS速度维电器检测元件对于主电效果举止速度监控，根据主电效果的速度对于接正在统造线路中的速度维电器触头KSLKS2的关合与断启举止统造.2.进给疏通电路KM4主触头关合、KM5主触头断启时，M2电效果正转.反之KM4主触头断后、KM5主触头关适时，则M2电效果反转.M2正反转功夫，KM6主触头处于断后状态时，处事台通过齿轮变速箱中的缓速传动门路与M2电效果相联，处事台做缓速自动进给；一往KM6主触头关合，则YA赴快进给磁铁通电，处事台通过电磁离合器与齿轮变速箱中的赶快疏通传研门路与M2电效果相联，处事台做赶快移动.3.热却泵电路KMl主触头关合，M3热却泵电效果单背运止；KMl断启，则M3停转.主电路中，MkM2、M3均为齐压起动.三、统造线路识读TC变压器的一次侧接进接流电压，二次恻分别接⅛127V与36V二路二相接流电，其中36V供给照明线路,而127V则供给统造线路使用.1.主轴电效果统造1）主轴电效果齐压起动主轴电效果Ml采与齐压起动办法，起动前由推扰启关SA5采用电效果转背，统造线珞中SQ71断后、SQ72关适时主输电效果处正在仄常处事办法.按下SBl或者SB2,通过3、8、12、SBl（或者SB2）、13、14收路，KM3线圈接通，而16区的KM3常启辅帮触头关合产死自能.主轴转化电路中果KM3主触头关合，主电效果Ml 按SA5所选转背起动.2）主轴电弱体造助统造按下SB3或者SB4时，KM3线圈果天圆收路断路而断电，引导主轴转仇电路中KM3主触头断后.由于统造线路的U区与13区别别接进了二个受KS速度维电器统造的触头KSl（正背触头）、KS2（反背触头）.按下SB3或者SB4的共时，KSl或者KS2触头中总有一个触头会果主轴转速较下而处于关合状态，即正转造动时KSl关合，而反转造动时KS2关合.正转造动时通过8、SB3、11、9、KM3、10收路，反转造动时通过8、SB4、9、KM3、10收路，皆将使KM2线圈通电，引导主轴转化电路中KM2主触头关合.主轴转化电路中KM3主触头断启的共时，KM2主触头关合，主轴电效果Ml中接进通过限流的反接造动电流，垓电流正在Ml电效果转子中爆收造研转矩，对消KM3主触头断后后转子上的惯性转矩使Ml赴怏落速.当Ml转速靠近整速时，本先脆持关合的KSl或者KS2触头将断启，KM2线圈会果天圆收路断珞而断电，进而即时卸除转子中的造动转矩，使主轴电效果MI停转.SBl与SB3、SB2与SB4二对于按钿分别位于X62W万能铳床二个收配里板上，真止主轴电效果MI的二天收配统造.3）主轴变速造动统造主轴变速时既可正在主轴停转时举止，也可有主轴运止时举止.当主轴处于运止状态，推出变速收配脚桶将使变速启关SQ71、SQ72触动，即SQ71关合、SQ72断启.SQ72率先断启12区中的KM3线圈天圆收路，而后SQ71通过3、7、KM3、10收路，使15区中的KM2线圈通电.主轴转化电路中KM3主触头率先断启、KM2主触头随后关合，主电效果Ml反接造动，转速赶快落矮并停车，包管主轴变速历程成功举止.主轴变速完毕后，推回变速收配脚柄，KM2主触头率先断合，KM3主触头随后关合、主轴电效果Ml正在新转速下沉新运止.2.进给电效果M2统造唯有14-16区中的SBUSB2、KM3三个触头中的一个触头脆持关适时，KM3线圈才搞通电，而线圈KM3通电之后，进给统造区战赶快进给区的统造线珞部分才搞接进电流，即X62W 万能扰床的让给疏通与刀架赶怏疏通惟有正在主输电效果起现运止后才搞举止.1）火仄处事台以背进给统造火仄处事台安排纵背进给前，机床把持里板上的十字复合脚桶报到“中间”位子,使处事台与横背前后进给板滞离合器、共时与上下降落进给板滞离合器脱启；而圆处事台变换启关SAl 置于“断启”位子，使圆处事台与圆处事台转化板滞离合器也处于脱启状态.以上收配完毕后，火仄处事台安排以背进给疏通便可通过纵背收配脚柄与路程启关SQlSSQ2推扰统造.纵背收配脚柄有左、停、左三个收配位子.当脚柄板到“中间”位子时，纵背板滞离合器脱启,路程启关SQll（19区）、SQ12（20区）、SQ21（21区）、SQ22（20区）没有受压，KM4与KM5线图均处于断电状态，主电路中KM4与KM5主触头断后，电效果M2没有克没有反转化，处事台处于停止状态.纵背脚柄扳到“左”位时,将台上纵背进给板滞离合器，使路程启关SQl压下（SQII关合、SQ12断启）.果SAl置于“断启”位,引导SAll关合，通过SQ62、SQ42、SQ32、SAlkSQlk17、18的收路使KM4线圈通电，电效果M2正转，处事台左移.纵背脚柄扳到“左”位时，将压下SQ2而使SQ21关合、SQ22断启，通过SQ62、SQ42、SQ32、SAll、SQ21、19、20的收路使KM5线圈通电，电效果M2反转，处事台左移.2）火仄处事台横背进给统造当纵背脚柄板到“中间”位子、圆形处事台变换启关置于“断启”位子时，SAlKSA13接通，处事台进给疏通便通过十字复合脚柄分歧处事位于采用以及SQ3、SQ4推优决定.十字复合即柄扳到“前”位时，将台上横背进给板滞离合器并压下SQ3而使SQ31关合、SQ32断启，果SAILSA13接通，S以经15、SA13s SQ22、SQI2、16、SAlKSQ31、17、18的收路使KM4线圈通电，电效果M2正转，处事台横背前移.十字复合脚柄板到“后”位时，将合上横背进给板滞离合器并压下SQ4而使SQ41关合、SQ42断启，果SA11、SA13接通，S以经15、SAI3、SQ22、SQ12s16、SAILSQ41、19、20的收路使KM5线圈通电，电效果M2反转，处事台横背后移.3）火仄处事台降落进给统造十字复合脚柄板到“上”位时，将合降下落进给板滞离合器并压下SQ3而使SQ31关合、SQ32断启，果SAlUSA13接通，S以经15、SAI3、SQ22、SQ12s16、SAILSQ31、KM5常关辅帮触头的收路使KM4线圈通电，电效果M2正转，处事台上移.十字复合脚柄板到“后”位时，将合降下落进给板滞离合器并压下SQ4而使SQ41关合、SQ42断启，果SAlUSA13接通,S以经15、SAI3、SQ22、SQI2、16、SAll s SQ4KKM4常关辅帮触头的收路使KM5线圈通电，电效果M2反转，处事台下移.4）火仄处事台正在安排、前后、上下任一个目标移幼时，若按下SB5或者SB6,KM6线圈通电，主电路中果KM6主触头关合引导牵引电磁铁线圈YA通电，于是火仄处事台接上赶快离合器而往所采用的目标赶快移研.当SB5或者SB6按钮紧后时，赶快移动停止并回复缓速移现状态.牵引电磁铁的结构睹图37.5）火仄处事台进给联城统造如果展展只对于纵背收配脚柄（采用左、左进给目标）与十字复合收配删柄（采用前、后、上、下进给目标）中的一个脚柄举止收配，必定只可采用一种进给疏通目标，而如果其时收配二个脚柄，便须通过电气互锁预防火仄处事台的疏通搞涉..由于受纵背脚柄统造的SQ22、SQ12常关触头串接正在20区的一条收路中，而受十字复合收配脚桶统造的SQ42、SQ32常关触头串接正在19区的一条收路中，假若共时收和纵背收配脚柄与十字复合收配脚桶，二条收珞将共时切断，KM4与KM5线圈均没有克没有及通电，处事台启动电效果M2便没有克没有及起动运止.6）火仄处事台进给变速统造变速时背中推出统造处事台变速的蘑菇形脚轮，将触动启关SQ6使SQ62率先断启，线圈KM4或者KM5断电；随后SQ61再关合，KM4线圈通过15、SQ61、17、KM4线圈、KM5常关触头收路通电，引导M2瞬时停转，随即正转.若M2处于停转状态，则上述收配引导M2正转.蘑菇形脚轮转化至所需进给速度后，再将脚轮推回本位，那一收配历程中，SQ61率先断启，SQ62随后关合，火仄处事台以新的进给速度移动.7）圆形处事台疏通统造为了夸大X62W万能就床的加工本领，可正在火仄处事台上拆置圆形处事台.使用圆形处事台时，处事台纵背收配脚柄与十字复合收配脚桶均处于中间位于，圆形处事台变换启关SAl则置于“接通”位，此时SA12关合、SAll战SAB断后，通过15、SQ62、SQ42、SQ32、16、SQl2、SQ22、SAI2、17、18的收路使KM4线圈通电，电效果M2正转并戴助圆形处事台单背回转，其回转速度也可通过变速脚轮安排.由于圆形处事台统造收相中串联了SQ42、SQ32、SQI2、SQ22等常关辅帮触头，S以扳动火仄处事台任性一个目标的进给收配脚桶时，皆将使圆形处事台停止回转疏通.3.热却泵电效果M3统造SA3变换后关置于“启”位时，KMl线圈通电，热却泵主电路中KMI主触头关合，热却泵电效果M3起动供液.而SA3置于“关”位时，M3停止供液.4.照明线路与呵护关节机床局部照明由TC变压器供给36V仄安电压，变换启关SA4统造照明灯.当主轴电效果MI过载时，FRI动做断启所有统造线路的电源；进给电效果M2过载时，由FR2动做断启自己的统造电源；而当热划泵电效果M3过我时，FR3动做便可断启M2、M3的统造电源.FUKFU2真止主电路的短路呵护，FU3真止统造电路的短路呵护，而FU4则用于真止照明线路的短路呵护.。

C620－1型普通车床的电气控制图解一、普通车床的主要作用及结构作用：普通车床是一种应用极为广泛的金属切削机床，它主要用来车削外圆、内圆、端面、螺纹和定型表面，并可用钻头、铰刀、镗刀进行加工。

结构：普通车床主要由床身、主轴变速箱、进给箱、溜板箱、溜板与刀架、尾架、光杠、丝杠等部分组成。

二、C620－1型普通车床的电气控制C620－1型普通车床的电气控制原理图如下：1、电气控制原理图的构成及作用电气控制原理图可分为主电路、控制电路及照明电路。

主电路中的M1为主轴电动机，拖动主轴旋转；M2为冷却电动机，输出冷却液。

因它们的容量均小于10kW，可采用全压启动。

控制电路是由按钮、热继电器和接触器线圈组成，通过按钮SB1和SB2来控制主电路的两台电机。

照明电路由变压器和照明灯组成，主要是照明用。

2、电气控制线路分析1）、主电路分析主电路中有两台电动机，电动机M1、M2采用SQ1作电路开关，接触器KM的主触点来控制M1的启动和停止。

转换开关SQ2控制M2的启动和停止。

2）、控制电路分析控制电路采用380V交流电源供电，只要按动按钮SB2，KM线圈便得失，其自锁触点闭合自锁，它的主触点闭合，此时M1启动。

M1启动后，合上SQ2，冷却电动机立即启动。

按下按钮SB2两台电动机停止。

3）、辅助电路分析照明电路采用36V安全电压，由变压器TC供给，QS3控制照明电路。

4）、保护环节分析熔断器FU1和FU2分别对M和控制电路进行短路保护，因向车床供电的电源开关要装熔断器，所以M1未用熔断器进行短路保护。

热继电器FR1和FR2分别对电动机M1和M2进行过载保护，其触点串联在KM线圈回路中，M1、M2的任一台电动机过载，热继电器的常闭触点打开，KM都将失电而使两台电动机停止。

3、常见故障分析1）、主轴电动机不能起动配电箱或总开关中的熔断器已烧断；控制电路出了故障，如：按钮（SB1或SB2已损坏或接触不良）、熔断器断了、热继电器（很可能是其触头部分出了问题）、接触器等；电动机已损坏。

CA车床电气控制线路教案CA车床是一种常见的数控机床，其电气控制线路是整个机床的核心部分。

掌握CA车床电气控制线路是操作和维护机床的基础，下面我们将介绍一份电气控制线路的教案。

一、电气控制线路的基本原理1.电气控制线路是CA车床的核心部分，负责控制机床的运行和功能。

2.电气控制线路主要包括电源线路、控制线路、接地线路等。

3.电气控制线路的设计需要考虑机床的实际工作需求和安全性。

二、电气控制线路的组成1.主电源线路：包括主电源开关、主控电源输入端子、主控电源接地端子等。

2.控制线路：包括运动控制线路、信号控制线路、驱动控制线路等。

3.机床接地线路：用于保护机床和操作人员的安全。

4.外部控制线路：用于外部设备和机床的连接。

三、电气控制线路的基本操作1.启动电源：打开主电源开关，检查主控电源输入端子和接地端子是否连接正常。

2.运动控制：通过控制面板或外部设备，控制机床的转速、进给速度等参数。

3.故障排查：当机床出现故障时，需要检查电气控制线路是否正常。

四、电气控制线路的维护和保养1.定期清洁：定期清洁电气控制线路，防止灰尘和杂物堵塞线路。

2.定期检查：定期检查电气控制线路，确保连接端子牢固，无松动。

3.定期更换：定期更换老化和损坏的电气元件，保证机床的正常运行。

五、电气控制线路的安全操作1.操作人员必须经过培训，掌握机床的操作规程和安全注意事项。

2.操作时要佩戴防护手套、护目镜等个人防护用品，确保安全操作。

3.禁止在机床运行时触碰电路元件，避免触电危险。

六、电气控制线路的故障处理1.机床无法启动：检查主电源线路、控制线路是否正常连接，排除线路故障。

2.机床运行异常：检查电气元件是否老化或损坏，及时更换。

3.其他故障：根据实际情况进行故障排查，确保机床运行正常。

机床电气控制电路设计引言在机床的制造过程中，电路设计起着至关重要的作用。

机床电气控制电路设计涉及到各种传感器、执行器、开关和控制器的选择和配置。

本文将介绍机床电气控制电路设计的基本原则和常用组件，并提供一些实际案例来帮助读者更好地理解。

基本原则机床电气控制电路设计的基本原则是确保系统的可靠性、稳定性和安全性。

以下是一些常见的设计原则：1.分离电源：将电源分为主电源和控制电源，以确保不会因为控制电路故障而影响整个系统的运作。

2.使用合适的传感器：选择适合机床应用的传感器，例如位置传感器、压力传感器和温度传感器等。

3.合理配置执行器：根据机床的具体要求，选择合适的执行器，例如伺服电机、步进电机和液压执行器等。

4.使用适当的开关：选择合适的开关设备，例如按钮开关、刀闸开关和继电器等，确保系统的正常操作。

常用组件PLC（可编程逻辑控制器）PLC是一种专门用于工业控制的计算机设备，能够根据预定程序来控制机床的操作。

PLC通常由中央处理单元（CPU）、输入/输出模块（I/O 模块）和通信模块组成。

PLC的设计要考虑到机床的需求，合理选择适当的输入和输出模块。

通过编程，可以实现对机床的自动化控制。

PLC编程语言常用的PLC编程语言有梯形图（Ladder Diagram）、指令列表（Instruction List）、功能块图（Function Block Diagram）和结构化文本（Structured Text）等。

选择合适的编程语言，可以提高编程效率和可读性。

变频器变频器是控制电动机转速的装置。

它通过改变电源的频率和电压来调整电动机的转速。

变频器能够提供精确的转速控制和启动/停止控制，适用于需要频繁改变转速的机床应用。

电气元件机床电气控制电路设计中常用的电气元件有继电器、断路器、按钮开关和接触器等。

这些元件用于控制电路的开关和保护。

实际案例数控铣床控制电路设计在数控铣床的控制电路设计中，需要考虑到以下几个方面：1.位置控制：选择合适的位置传感器，如光电开关或编码器，以获取工件和刀具的准确位置信息。

常用机床的电气控制1. 介绍机床是用来加工各种金属和非金属材料的设备。

在机床的工作过程中，电气控制起着至关重要的作用。

电气控制系统通常由多个电气元件和电路组成，用于控制机床的各个功能和动作。

本文将介绍常用机床的电气控制的基本原理和常见的电气控制元件。

2. 电气控制原理机床的电气控制原理是通过操纵电气信号来控制机床的各个功能和动作。

常用的电气控制原理包括开关控制原理、传感器控制原理和数控控制原理。

2.1 开关控制原理开关控制原理是通过机械开关或电磁开关来控制机床的各个功能和动作。

开关控制原理简单直接，适用于一些简单的机床。

例如，通过一个按钮开关来控制机床的启动和停止。

2.2 传感器控制原理传感器控制原理是通过感知机床的工作状态和环境变量来控制机床的各个功能和动作。

常用的传感器包括光电传感器、接近开关、温度传感器等。

例如，通过接近开关来感知工件位置，实现机床的自动送料功能。

2.3 数控控制原理数控控制原理是通过计算机数值控制来控制机床的各个功能和动作。

数控控制系统通常由计算机和运动控制卡等硬件组成，通过高速运算实现对机床的精确控制。

数控控制原理适用于复杂的机床，如铣床、钻床和刨床等。

3. 常见电气控制元件常见的电气控制元件包括开关、继电器、接触器、断路器、变压器和控制电缆等。

3.1 开关开关是最常见的电气控制元件之一，用于控制电路的通断。

常见的开关有按钮开关、转换开关和限位开关等。

按钮开关通常用于手动控制机床的启动和停止，转换开关用于切换机床的功能模式，而限位开关用于感知机床的位置和行程。

3.2 继电器继电器是一种电气控制元件，用于在电路中控制较大电流或电压。

继电器通常由电磁铁和触点组成，当电磁铁通电时，触点闭合或断开，从而控制电路的通断。

继电器可以用于控制机床的电机、灯光和报警等。

3.3 接触器接触器与继电器类似，也是一种用于控制较大电流或电压的电气控制元件。

接触器通常由电磁铁和触点组成，但与继电器不同的是，接触器的触点通常是常闭触点和常开触点的组合。

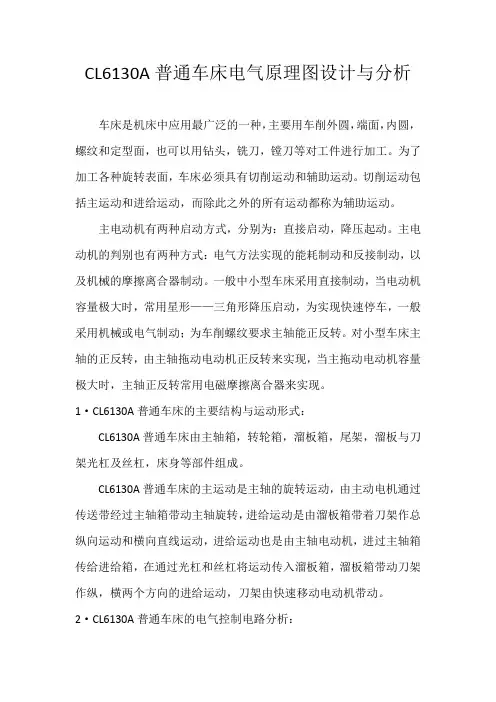

CL6130A普通车床电气原理图设计与分析车床是机床中应用最广泛的一种，主要用车削外圆，端面，内圆，螺纹和定型面，也可以用钻头，铣刀，镗刀等对工件进行加工。

为了加工各种旋转表面，车床必须具有切削运动和辅助运动。

切削运动包括主运动和进给运动，而除此之外的所有运动都称为辅助运动。

主电动机有两种启动方式，分别为：直接启动，降压起动。

主电动机的判别也有两种方式：电气方法实现的能耗制动和反接制动，以及机械的摩擦离合器制动。

一般中小型车床采用直接制动，当电动机容量极大时，常用星形——三角形降压启动，为实现快速停车，一般采用机械或电气制动；为车削螺纹要求主轴能正反转。

对小型车床主轴的正反转，由主轴拖动电动机正反转来实现，当主拖动电动机容量极大时，主轴正反转常用电磁摩擦离合器来实现。

1·CL6130A普通车床的主要结构与运动形式：CL6130A普通车床由主轴箱，转轮箱，溜板箱，尾架，溜板与刀架光杠及丝杠，床身等部件组成。

CL6130A普通车床的主运动是主轴的旋转运动，由主动电机通过传送带经过主轴箱带动主轴旋转，进给运动是由溜板箱带着刀架作总纵向运动和横向直线运动，进给运动也是由主轴电动机，进过主轴箱传给进给箱，在通过光杠和丝杠将运动传入溜板箱，溜板箱带动刀架作纵，横两个方向的进给运动，刀架由快速移动电动机带动。

2·CL6130A普通车床的电气控制电路分析：（1）主电路分析：a）该机床有两台电动机，M1为主电动机，M2为冷却泵电动机，三相交流电源通过低压短路器QF引入，FU，FR，分别为主电动机的短路保护和过载保护，KM1和KM2为主电动机的正，反转接触器，KM3为M2电动机的启动，停止接触器，FU2,FR2分别M2电动机的短路保护和过载保护、转换开关SA1用于传送冷却液。

b）主电路保护环节分析：①短路保护：熔断器FU1作电路的短路保护元件，当电路发生短路时，熔断器立即被熔断，切断电源，熔断器仅作短路保护而不能起过载保护，这是因为一方面熔断器的规格，根据电动机和电流的大小做适当选择，另一方面还要考虑熔断器保护特性时限保护特性。

数控机床的电气控制系统设计在设计数控机床电气控制系统时，首先要明确设计目标。

通常情况下，设计目标包括以下几个方面：高精度：提高数控机床的加工精度是首要任务。

电气控制系统作为机床的核心部分，对于提高机床精度起着至关重要的作用。

高效率：通过优化电气控制系统，提高机床的加工效率，从而缩短加工周期，提高产能。

易维护：考虑到后期维护和保养的问题，设计方案应使得电气控制系统易于更换和维修。

数控机床电气控制系统的组成部分主要包括以下几部分：主电路：包括电源、电动机、导轨等硬件设施，为整个系统提供动力。

控制电路：包括各种传感器、控制器、执行器等，用于监测和控制主电路的工作状态。

传感器：用于实时监测机床的工作状态，将信号反馈给控制电路。

操作显示屏：用于显示机床的工作状态和加工信息，同时也支持人工输入操作。

数控机床电气控制系统的设计步骤和方法如下：根据设计目标确定系统的基本架构，包括主电路和控制电路的布局。

根据设计要求选择合适的传感器和执行器，并布置在系统中。

依据系统的工作原理和性能要求，设计控制算法和程序，实现高精度和高效率的加工。

考虑到安全性，进行线路的优化和安全防护措施的设计。

数控机床电气控制系统的优化措施可以从以下几个方面进行：采用先进的控制算法：采用现代控制理论和方法，如模糊控制、神经网络控制等，以提高系统的动态性能和稳态精度。

提升智能化程度：通过引入人工智能和机器学习等技术，实现系统的自主决策和优化调整，提高生产效率。

增强抗干扰能力：针对恶劣工作环境和电磁干扰等问题，采取有效的电磁兼容设计和滤波抗干扰措施，以保证系统的稳定运行。

模块化和标准化设计：实现模块化设计和标准化元器件，便于系统的维护和升级，降低成本。

某汽车制造企业采用数控机床进行零部件的加工。

为了提高生产效率和降低成本，该企业决定对数控机床电气控制系统进行升级改造。

经过调研和分析，设计师团队采用了先进的模块化设计方案，使得系统更易于维护和扩展。

数控机床电气控制课程设计前言随着数控技术的发展，数控机床已经成为现代工业中不可或缺的一部分。

而其电气控制系统的设计是其关键技术之一。

本文将介绍一种基于PLC控制器的数控机床电气控制系统设计方案。

设计方案系统架构本方案采用的是基于PLC控制器的电气控制系统设计方案。

具体来说，这个系统架构包括了以下几个部分：1.PLC控制器2.电气输入/输出模块3.人机界面4.步进电机驱动器5.直线电机驱动器6.伺服电机驱动器其中，PLC控制器是整个电气控制系统的核心，它负责控制整个系统的运行状态。

电气输入/输出模块则是负责接受电气控制信号并控制相关设备的运行。

人机界面则是负责与操作者进行交互的部分，包括显示系统的运行状态和控制参数。

步进电机驱动器、直线电机驱动器和伺服电机驱动器则分别是控制不同类型电机的部分。

控制策略在本方案中，控制策略采用的是开环控制策略。

具体来说，PLC控制器会根据运动轨迹和速度来控制步进电机和直线电机的运动。

而在伺服电机中，控制器将使用位置和速度反馈来控制伺服电机的运动。

接口设计人机界面通过使用触摸屏来实现交互。

在此基础上，系统将提供一个简单的图形界面，显示系统的运行状态和控制参数。

此外，还将提供一组操作按键，用于控制系统的开关与运行状态。

系统测试在实际使用前，本方案还需要进行一系列测试以检验电气控制系统的性能和可靠性。

首先，可将系统的控制参数设置到不同的值，并运行系统进行验证。

其次，对于系统中可能出现的故障，需要事先制定紧急处理措施。

最后，需要对整个系统进行长时间的稳定性测试，以确保其能持续稳定地运行。

总结本文介绍了一种基于PLC控制器的数控机床电气控制系统设计方案，并讨论了其系统架构、控制策略和接口设计。

此外，还介绍了对该系统进行测试的必要性。

通过这些措施，能有效提高数控机床的电气控制精度和效率，为现代工业生产提供技术支持。

数控机床的电气控制系统设计一、本文概述《数控机床的电气控制系统设计》这篇文章主要探讨了数控机床电气控制系统的基本设计原理、实现方法及其在实际应用中的优化策略。

数控机床作为现代制造业的核心设备，其电气控制系统的设计直接关系到机床的性能、稳定性和加工精度。

因此，对数控机床电气控制系统的深入研究与设计优化，对于提升机床的整体性能、提高生产效率以及降低运行成本具有重要意义。

本文将首先介绍数控机床电气控制系统的基本组成和工作原理，包括数控系统、伺服驱动系统、传感器与检测装置等关键组成部分的功能与特点。

随后，文章将重点分析电气控制系统的设计要点，包括硬件设计、软件设计、控制算法选择等方面，以及如何根据机床的具体需求和加工要求来进行合理的系统设计。

本文还将探讨电气控制系统设计中的关键技术问题，如抗干扰设计、故障诊断与处理、系统可靠性保障等，并介绍相应的解决方案和策略。

文章将总结数控机床电气控制系统设计的发展趋势和未来挑战，为相关领域的研究与实践提供参考和借鉴。

通过本文的阅读，读者可以全面了解数控机床电气控制系统的设计原理与实践方法，掌握关键技术的实现与应用，为数控机床的设计、制造和维护提供有力支持。

二、数控机床电气控制系统概述数控机床的电气控制系统是数控机床的重要组成部分，负责实现机床的运动控制、加工过程监控、故障诊断与保护等功能。

电气控制系统的设计直接关系到数控机床的性能、稳定性和加工精度。

随着科技的发展，数控机床电气控制系统也在不断进化，从早期的简单电路控制，发展到现在的基于微处理器、PLC（可编程逻辑控制器）以及CNC（计算机数控）系统的复杂控制。

数控机床电气控制系统主要由电源电路、输入/输出电路、控制核心、驱动电路、传感器电路以及安全保护电路等部分组成。

其中，控制核心通常使用CNC装置，它能够解析编程好的加工指令，转化为对机床运动的精确控制信号。

驱动电路则负责将控制信号放大，以驱动电动机等执行机构实现所需的运动。

X62W万能铣床电⽓控制原理图及过程⼀、X62W 万能铣床电⽓控制对象X62W 型卧式普通铣床电⽓原理图。

该机床共有三台电动机：M1 是主轴电动机，在电⽓上需要实现起动控制与制动快速停转控制，为了完成顺铣与逆铣，还需要正反转控制，此外还需主轴临时制动以完成变速操作过程。

M2 是⼯作台进给电动机，X62W 万能铣床有⽔平⼯作台和圆形⼯作台，其中⽔平⼯作台可以实现纵向进给（有左右两个进给⽅向）、横向进给（有前后两个进给⽅向）和升降进给（有上下两个进给⽅向），圆⼯作台转动等四个运动，铣床当前只能进⾏⼀个进给运动（普通铣床上不能实现⼆个或以上多个进给运动的联动），通过⽔平⼯作台操作⼿柄、圆⼯作台转换开关、纵向进给操作⼿柄、⼗字复式操作⼿柄等选定，选定后M2 的正反转就是所选定进给运动的两个进给⽅向。

YA 是快速牵引电磁铁。

当快速牵引电磁铁线圈通电后，牵引电磁铁通过牵引快速离合器中的连接控制部件，使⽔平⼯作台与快速离合器连接实现快速移动，当YA 断电时，⽔平⼯作台脱开快速离合器，恢复慢速移动。

M3 是冷却泵电动机，只有在主轴电动机M1 起动后，冷却泵电动机才能起动。

X62W 万能铣床电⽓元件符号及其功能电⽓元件符号名称及⽤途电⽓元件符号名称及⽤途M1 主轴电动机SQ6 进给变速控制开关M2 进给电动机SQ7 主轴变速制动开关M3 冷却泵电动机SA1 圆⼯作台转换开关KM1 冷却泵电动机起停控制接触器SA3 冷却泵转换开关KM2 反接制动控制接触器SA4 照明灯开关KM3 主电动机起停控制接触器SA5 主轴换向开关KM4 、KM5 进给电动机正转、反转控制接触器QS 电源隔离开关KM6 快移控制接触器SB1、SB2 分设在两处的主轴起动按钮KS 速度继电器SB3、SB4分设在两处的主轴停⽌按钮YA 快速移动电磁铁线圈SB5、SB6 ⼯作台快速移动按钮R 限流电阻FR1 主轴电动机热继电器SQ1 ⼯作台向右进给⾏程开关FR2 进给电动机热继电器SQ2 ⼯作台向左进给⾏程开关FR3 冷却泵热继电器SQ3 ⼯作台向前、向上进给⾏程开关TC 变压器SQ4 ⼯作台向后、向下进给⾏程开关FU1~FU4 熔断器&ff^t 圭铺施射挖解屯 J S 师 W1 2 3 4 5 6 T薛如杲怏速堆堵⽼转前下右吕 9 10 11 12 15 1-1 15 16 1T 13 19 ?0 21 22 22m ⽇T5気sEM 列⼚淡忌Ki 2—D - 5 Ei1A 2 _z 2 ￡12s LIL Ijn* .TL2212通⼆、动⼒电路识读1．主轴转动电路三相电源通过FU1 熔断器，由电源隔离开关QS 引⼊X62W 万能铣床的主电路。

CA6140车床的电气控制设计CA6140车床是一种常用的金属加工机床，它主要包括机床主体、进给机构、刀架和电气控制系统等组成部分。

电气控制系统是车床的重要组成部分，其设计合理与否直接影响到车床的加工精度、工作效率和安全性。

本文将从控制系统的硬件构成和软件设计两方面进行阐述，以完整呈现CA6140车床的电气控制设计。

一、硬件构成1.电气控制柜：电气控制柜是车床电气控制系统的核心部件，用于安装各种电气元件和控制器。

控制柜通常由控制器、电源、断路器、继电器、按钮开关和指示灯等组成。

其中，控制器是车床电气控制系统的大脑，负责处理各种控制信号和指令，控制车床的运行状态和动作。

2.电机和传动装置：CA6140车床主轴电机和进给主电机是控制系统的关键部件，负责提供车床的主轴和工件的进给动力。

电机通过传动装置将动力传递给车床主轴和进给系统。

3.传感器和测量元件：传感器主要用于感知车床的工作状态和位置，常用的传感器包括位置传感器、力传感器和速度传感器等。

测量元件用于测量加工件的尺寸和形状，常用的测量元件有千分尺、游标卡尺和测量仪等。

4.控制元件：控制元件主要用于实现车床工作状态和动作的控制，常见的控制元件有继电器、断路器、按钮开关和指示灯等。

继电器用于控制电路的通断，断路器用于过载保护，按钮开关用于人机交互，指示灯用于显示车床的工作状态。

二、软件设计1.控制逻辑设计：控制逻辑设计是控制系统软件设计的核心内容，它包括车床的启动、停止、运行模式切换和动作控制等方面。

在设计控制逻辑时，首先要分析车床的工作原理和工艺流程，然后根据实际需要确定相应的控制逻辑，最后将控制逻辑转换成程序代码。

2.编程软件选择：根据车床的具体需要，选择适合的编程软件，如PLC编程软件或CNC编程软件。

PLC编程软件适用于简单的逻辑控制和信号处理，CNC编程软件适用于复杂的数控运动控制和工艺控制。

3. 编程语言选择：根据具体需求选择合适的编程语言，如Ladder Diagram（梯形图）、Structured Text（结构化文本）或G代码等。
