机床电气控制基本电路

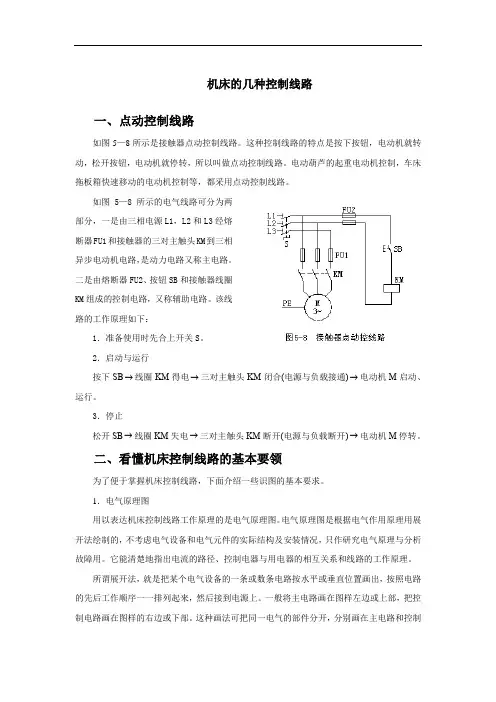

机床的几种控制线路一、点动控制线路如图5—8所示是接触器点动控制线路。

这种控制线路的特点是按下按钮，电动机就转动，松开按钮，电动机就停转，所以叫做点动控制线路。

电动葫芦的起重电动机控制，车床拖板箱快速移动的电动机控制等，都采用点动控制线路。

部分，一是由三相电源L1，L2和L3经熔断器FU1和接触器的三对主触头KM到三相异步电动机电路，是动力电路又称主电路。

二是由熔断器FU2、按钮SB和接触器线圈KM组成的控制电路，又称辅助电路。

该线路的工作原理如下：1．准备使用时先合上开关S。

2．启动与运行按下SB→线圈KM得电→三对主触头KM闭合(电源与负载接通)→电动机M启动、运行。

3．停止松开SB→线圈KM失电→三对主触头KM断开(电源与负载断开)→电动机M停转。

二、看懂机床控制线路的基本要领为了便于掌握机床控制线路，下面介绍一些识图的基本要求。

1．电气原理图用以表达机床控制线路工作原理的是电气原理图。

电气原理图是根据电气作用原理用展开法绘制的，不考虑电气设备和电气元件的实际结构及安装情况，只作研究电气原理与分析故障用。

它能清楚地指出电流的路径、控制电器与用电器的相互关系和线路的工作原理。

所谓展开法，就是把某个电气设备的一条或数条电路按水平或垂直位置画出，按照电路的先后工作顺序一一排列起来，然后接到电源上。

一般将主电路画在图样左边或上部，把控制电路画在图样的右边或下部。

这种画法可把同一电气的部件分开，分别画在主电路和控制电路的相应部位，但要用同一符号表示。

如图5—8所示，接触器的主触头在主电路中，而接触器的线圈在控制电路中，但是都用KM符号表示，说明它们是同一电气的部件。

这样使得主电路与控制电路容易区别，便于单独对主电路与控制电路的各自工作过程，及它们的相互联系进行分析。

各电气触头的位置是电路没有通电或电气未受外力的常态位置，分析控制线路工作时应从触头的常态位置进行。

2．看图的基本原则看图时，先分析主电路，然后研究控制电路，以及控制电路对主电路的控制作用。

常用机床电气控制线路引言机床是制造业中常见的设备，用于加工金属和其他工件。

机床的电气控制线路起着关键的作用，控制着机床的运行和加工过程。

本文将介绍常用的机床电气控制线路，包括常见的控制元件和其组合方式。

1. 电路图符号在了解机床电气控制线路之前，首先需要了解一些电路图中常用的符号。

下面是一些常见的电路图符号及其含义：•开关：表示开关元件，可用来控制电流的通断。

•电动机：表示机床中使用的电动机。

•继电器：表示继电器元件，用来控制电流的通断，通常用于较大电流的控制。

•传感器：表示用于检测机床中的状态或位置的传感器。

•接触器：表示接触器元件，用来控制电流的通断，通常用于较大电流的控制。

•电阻：表示电阻元件，用来控制电路中的电阻值。

2. 基本电控线路常用的机床电气控制线路可分为多个基本电控线路，下面将介绍其中的几种常见的线路。

2.1. 单向转动电机控制线路单向转动电机控制线路用于控制电机的单向转动，通常用于控制机床中的主轴或进给轴。

该线路包括一个控制开关和一个电动机，控制开关用于控制电流的通断，从而控制电机的工作状态。

电路图示例：_控制开关------| | || |电动机--------|___|2.2. 正反转电机控制线路正反转电机控制线路用于控制电机的正反转运动，通常用于控制机床中的主轴或进给轴。

该线路包括一个正转控制开关、一个反转控制开关和一个电动机，两个控制开关用于控制电流的通断，从而控制电机的运行方向。

电路图示例：_正转开关----| | || |反转开关----|_____|_____|电动机--------|___|2.3. 进给控制线路进给控制线路用于控制机床中的进给轴的运动，包括前进和后退运动。

该线路包括一个进给正转控制开关、一个进给停止控制开关和一个进给反转控制开关，以及一个电动机。

三个控制开关用于控制电流的通断，从而控制电机的运行方向和进给速度。

电路图示例：_______ ________|_____|进给停止-----|_____|-----|______| 进给反转||_______进给正转---------|_____|-------|______|_______|电动机--------|______|3. 简单控制线路示例下面是一个简单的机床电气控制线路示例，用于控制机床中的一个进给轴的正反转和停止。

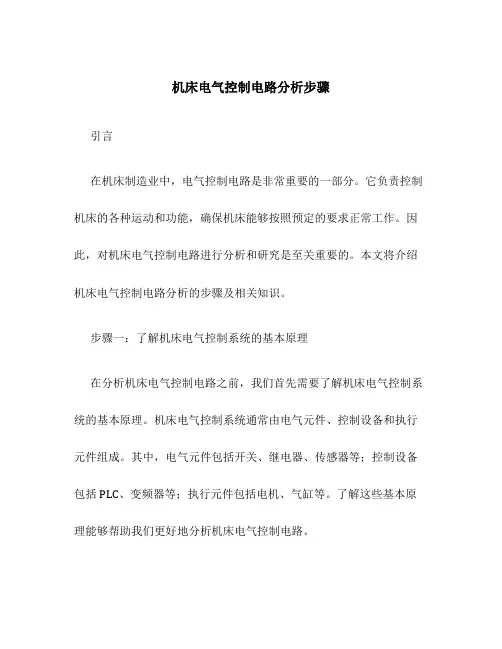

机床电气控制电路分析步骤引言在机床制造业中，电气控制电路是非常重要的一部分。

它负责控制机床的各种运动和功能，确保机床能够按照预定的要求正常工作。

因此，对机床电气控制电路进行分析和研究是至关重要的。

本文将介绍机床电气控制电路分析的步骤及相关知识。

步骤一：了解机床电气控制系统的基本原理在分析机床电气控制电路之前，我们首先需要了解机床电气控制系统的基本原理。

机床电气控制系统通常由电气元件、控制设备和执行元件组成。

其中，电气元件包括开关、继电器、传感器等；控制设备包括PLC、变频器等；执行元件包括电机、气缸等。

了解这些基本原理能够帮助我们更好地分析机床电气控制电路。

步骤二：分析电气控制电路的整体结构在进行具体的电气控制电路分析之前，我们需要先分析机床电气控制电路的整体结构。

通常，机床电气控制电路可分为输入端、控制端和输出端。

输入端接收对机床的操作指令，控制端对输入信号进行处理和控制，输出端控制机床的动作和动作方式。

这种整体结构的分析能够帮助我们更好地理解机床电气控制电路的工作原理。

步骤三：逐步分析电气控制电路的各个部分在了解了机床电气控制电路的整体结构之后，我们可以逐步分析电气控制电路的各个部分。

首先，我们可以从输入端开始分析，了解机床接收操作指令的方式和相关的电气元件。

接着，我们可以分析控制端的电气元件和控制设备，了解信号处理和控制逻辑。

最后，我们可以分析输出端的电气元件和执行元件，了解机床动作的方式和实现原理。

步骤四：仔细检查电气控制电路的连接和布线在分析机床电气控制电路的各个部分之后，我们需要仔细检查电气控制电路的连接和布线。

确保电气元件之间的连接正确可靠，避免因为连接不良或者布线错误导致机床无法正常工作。

同时，也要关注电气控制电路的安全性和可靠性，确保机床操作过程中不发生安全事故。

步骤五：运行和调试机床电气控制电路在确认电气控制电路的连接和布线无误之后，我们需要对机床电气控制电路进行运行和调试。

机床电气控制线路基本环节概述机床电气控制线路是机床系统中的重要组成部分，它负责控制机床的各个运动部分，以实现各种加工操作。

本文将介绍机床电气控制线路的基本环节，包括电源输入、电气元件、控制器和传感器等内容。

电源输入机床电气控制线路的第一个环节是电源输入。

机床通常使用三相交流电作为电源。

三相电源具有稳定的电压和较低的失真，能够提供足够的电能以满足机床的工作需求。

在机床电气控制线路中，通常采用三相电源输入方式，以保证机床系统的稳定性和可靠性。

在机床电气控制线路中，常见的电气元件包括接触器、继电器、断路器、变压器和开关等。

这些电气元件用于控制机床的开关动作和电路的连接与断开，保证机床系统的正常运行。

接触器接触器是一种电磁开关，广泛应用于机床电气控制线路中。

接触器能够实现远距离的控制，具有较高的容量和可靠性。

在机床电气控制线路中，接触器常用于控制机床的电动机启停和正反转等动作。

继电器继电器是一种电气装置，用于在电路中实现信号的接通和断开。

继电器能够将小电流信号转化为大电流信号，以控制机床系统的各个动作部分。

在机床电气控制线路中，继电器常用于控制机床的多路切换和信号转换等操作。

断路器是一种保护设备，它能够在电路中检测到过载电流和短路故障时自动断开电源。

断路器能够有效保护机床电气控制线路和设备免受电流过载和短路故障的损害，并提供重要的安全保护。

变压器变压器是一种电气设备，它能够将交流电能转换为不同电压级别的电能。

在机床电气控制线路中，变压器常用于调整电路中的电压和电流，以满足不同电器设备的工作要求。

开关开关是机床电气控制线路中最基本的元件之一，用于控制电路的通断。

开关的种类繁多，常见的有单档开关、双档开关、限位开关和按钮开关等。

开关能够实现机床系统的手动和自动控制，是机床电气控制线路中的核心组件之一。

控制器是机床电气控制线路中负责控制和调节机床工作状态的重要组成部分。

控制器通常由微处理器、存储器、输入输出接口和控制算法等部分组成。

第三章　常用机床的电气控制线路金属切削机床是机械加工的主要设备。

本章主要介绍几种常用机床电气控制线路的工作原理。

本章要求：（１）会分析常用机床（如CA６１４０普通车床、M７１３０平面磨床、M７４７５B平面磨床、Z３５摇臂钻床、Z３０４０摇臂钻床、X６２W万能铣床与T６８卧式镗床）的电气控制原理。

（２）了解常用机床控制线路的常见故障及排除方法。

第一节　普通车床的电气控制线路车床是机械加工中使用最广泛的一种机床，约占机床总数的２５％～５０％左右。

在各种车床中，应用最多的是普通车床。

普通车床可以用来车削工件的外圆、内圆、端面和螺纹等，并可以装上钻头或铰刀等进行钻孔和铰孔等加工。

型号的含义为：C A6140车床结构上与C6140不同最大车削直径为400mm 卧式车床系卧式车床组下面以CA６１４０普通车床为例来进行分析。

一、主要结构和运动情况CA６１４０普通车床的主要结构如图３－１所示。

切削时，主运动是工件作旋转运动，也就是产生车削的运动；进给运动是刀具作直线移动，也就是使切削能连续进行下去的运动。

电动机的动力，由三角带通过主轴箱传给主轴。

变换主轴箱外的手柄位置，可以改变主轴的转速。

主轴通过卡盘带动工件作旋转运动。

主轴一般只要求单方向旋转，只有在车螺纹时才需要用反转来退刀。

CA６１４０用操纵手柄通过摩擦离合器来改变主轴旋转方向，别的车床也有用改变电动机的正反转向来改变主轴转向的。

CA６１４０车床的进给运动消耗的功率很小，且车螺纹时要求主轴的旋转角度与进给的移动距离之间保持一定的比例，所以也由主轴电动机拖动，不再另加单独的电动机拖动。

主轴电动机传来的动力，经过主轴箱、挂轮架传到进给箱，再由光杠或丝杠传到溜板箱，使溜板箱带动刀架沿图３－１　CA６１４０普通车床结构示意图床身导轨作纵向走刀运动；或者传到横溜板，使刀架作横向走刀运动。

所谓纵向运动，是指相对于操作者作向左或向右的运动。

所谓横向运动，就是指相对于操作者往前或往后的运动。
