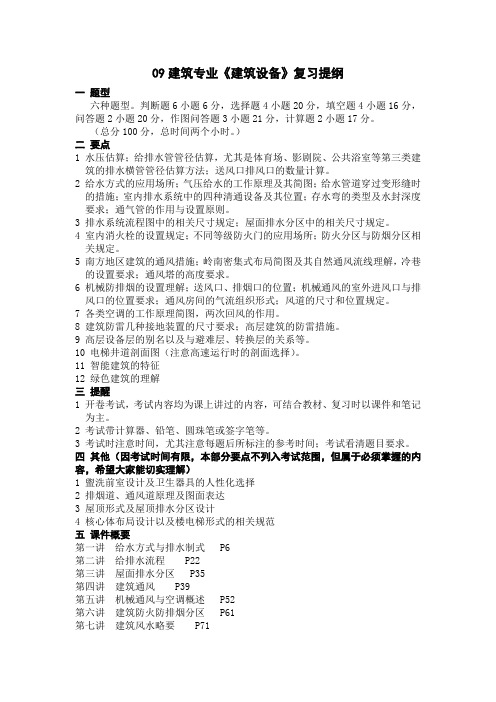

09建筑专业《建筑设备》复习提纲一题型六种题型。
判断题6小题6分，选择题4小题20分，填空题4小题16分，问答题2小题20分，作图问答题3小题21分，计算题2小题17分。
（总分100分，总时间两个小时。
）二要点1 水压估算；给排水管管径估算，尤其是体育场、影剧院、公共浴室等第三类建筑的排水横管管径估算方法；送风口排风口的数量计算。
2 给水方式的应用场所；气压给水的工作原理及其简图；给水管道穿过变形缝时的措施；室内排水系统中的四种清通设备及其位置；存水弯的类型及水封深度要求；通气管的作用与设置原则。
3 排水系统流程图中的相关尺寸规定；屋面排水分区中的相关尺寸规定。
4 室内消火栓的设置规定；不同等级防火门的应用场所；防火分区与防烟分区相关规定。
5 南方地区建筑的通风措施；岭南密集式布局简图及其自然通风流线理解，冷巷的设置要求；通风塔的高度要求。
6 机械防排烟的设置理解；送风口、排烟口的位置；机械通风的室外进风口与排风口的位置要求；通风房间的气流组织形式；风道的尺寸和位置规定。
7 各类空调的工作原理简图，两次回风的作用。
8 建筑防雷几种接地装置的尺寸要求；高层建筑的防雷措施。
9 高层设备层的别名以及与避难层、转换层的关系等。
10 电梯井道剖面图（注意高速运行时的剖面选择）。
11 智能建筑的特征12 绿色建筑的理解三提醒1 开卷考试，考试内容均为课上讲过的内容，可结合教材、复习时以课件和笔记为主。
2 考试带计算器、铅笔、圆珠笔或签字笔等。
3 考试时注意时间，尤其注意每题后所标注的参考时间；考试看清题目要求。
四其他（因考试时间有限，本部分要点不列入考试范围，但属于必须掌握的内容，希望大家能切实理解）1 盥洗前室设计及卫生器具的人性化选择2 排烟道、通风道原理及图面表达3 屋顶形式及屋顶排水分区设计4 核心体布局设计以及楼电梯形式的相关规范五课件概要第一讲给水方式与排水制式 P6第二讲给排水流程 P22第三讲屋面排水分区 P35第四讲建筑通风 P39第五讲机械通风与空调概述 P52第六讲建筑防火防排烟分区 P61第七讲建筑风水略要 P71第八讲绿色建筑赏析 P100 第九讲建筑防雷 P114第十讲智能建筑简介 P127 第十一讲高层建筑设备 P128 （上述页码为课件内页码）。
建筑设备工程复习资料一填空题1、建筑给水系统按用途可分为（生活给水系统、生产给水系统、消防给水系统）系统。
2、同一建筑的共用系统给水系统主要有（生活-生产-消防共用系统生活-消防共用系统生产-消防共用系统）共用系统。
3、建筑内部给水系统的给水方式就是（给水系统的供水）方案。
4、室外管网供应的压力经常不足，且不宜设置高位水箱的建筑。
可以考虑实行（设置气压给水设备）的给水方式。
5、高层建筑的分区给水方式的分区形式有（串联式、并联式和减压式）等。
6、建筑给水系统常用管材有（钢管、铸铁管、塑料管及铝塑复合管）等。
2、钢管连接的方法有（螺纹连接、焊接和法兰连接）。
7、给水塑料管的连接方式有（承插连接、粘接和螺纹连接）。
8、给水管道附件分为（配水附件和限制附件）两大类。
9、止回阀分为（升降止回阀和旋起止回阀）10、配水配件是指（各种配水龙头）。
11、流速式水表分为（旋翼式和螺翼式）两种类型。
12、水泵抽水时，启动的充水方式分为（吸水式和灌入式）两种。
13、水箱的有效水深，一般在（0.7~2.5m）之间。
14、离心式水泵的流量是指（单位时间内水通过水泵的）体积。
）15、离心式的扬程是指（单位质量的水，通过水泵时所获得的）能量16、气压给水装置可以分为（变压和定压）两种类型。
17、给水管道的敷设方式分为（明装和暗装）两类。
18、将污、废水、雨水分别设置管道排出建筑物外，称为（分流制）排水。
19、将污、废水合流排出建筑物外，称为（合流制）排水。
20、排水系统的布置应和当地的（地形、地貌和污水厂的位置），因地制宜的布置。
21、一个排水当量的额定流量为（0.33）l/s22、输送热量的物质或带热体称为（热媒）23、由一个热源向一个大的地区或一个大的工业企业供热称为（集中供热）系统。
24、以（热水作为热媒的供热系统）称为热水供暖系统。
25、按系统循环动力分，热水供暖系统可分为（自然循环和机械循环）系统。
26、低压蒸汽供暖系统的凝水回水方式分为（重力回水、机械回水）两种方式27、蒸汽的（汽化潜热）比每Kg水在散热器中靠温降放出的热量要大得多。
建筑设备复习提纲建筑设备复习提纲一、选择、填空、判断：1、流体的概念：是与固体相对应的一种物体形态，是液体和气体的总称。
流体的性质：压缩性和粘滞性（温度越高，粘滞性越低）2、流体静压强的特性：①流体静压强的方向必定沿着作用面的内法线方向。
②任意点的流体静压强只有一个值不因作用面的方位改变而改变。
3、1标准大气压≈101325pa≈100kpa4、流体的粘滞性造成了沿程阻力和局部阻力。
5、物体的传热方式可分为三种:①热传导②热对流③热辐射6、给水附件包括控制附件和配水附件，控制附件主要包括各式阀门，配水附件主要包括各式配水龙头。
7、基本给水方式及适用条件：①直接给水方式：当室外管网的水压，水量能经常满足用水要求，建筑物内部给水无特殊要求时，可以利用室外管网的水压直接供水；②单设水箱给水方式：当一天内室外管网大部分时间内能满足建筑内用水要求，仅在用水高峰时，由于室外管网压力降低而不能保证建筑物上层用水时，采用此种方法；③设置水泵和水箱的供水方式；④单设水泵的供水方式8、给水系统经常用管材：钢管、塑料管、给水铸铁管、铝塑复合管、铜管、不锈钢管（塑料管可以采用热熔对接，承插粘接，法兰连接等连接方式）9、控制附件：控制菇件用来调节水量，水压，或开启和关闭水流。
常用的控制附件有截止阀、闸阀、止回阀、浮球阀及安全阀等。
10、选择水泵之前首先确定水泵的流量和此流量相对应的扬程。
11、溢流管的作用是控制水箱的最高水位。
不允许设阀门。
12、冷水管、热水管交叉—热上冷下给水管、排水管交叉—给上排下13、给水管道布置与敷设的基本要求：①满足最佳水力条件；②满足维修及美观要求；③保证生产及使用安全；④保证管道不受破坏。
14、给水管道的敷设有明装（易发现问题），暗装（美观）两种形式。
15、每个消防系统都有消防水箱。
16、消火栓设在明显且易于使用的地方。
17、建筑内消防水箱应储存10min的室内消防用水量。
18、水枪射流中在26-38mm直径的圆断面内包含全部水量75%-90%的密实水柱长度称为充实水柱长度（L＞15m、L＜7m都不合适）。
1 市政配水，排水管网布置形式，及其优缺点市政配水：（1）树枝状管网优点：管线敷设长度较短，构造简单，投资较省。
缺点：某处发生故障时，其下游部分要停水，供水可靠性差，又因树枝状管网终端水流停顿，成为死水端，会使水质变坏。
（2）环状管网优点：供水安全可靠，还能减轻管内水锤的威胁，有利管网安全。
缺点：管线较长，投资较大。
市政排水：截留式，平行式，分区式，放射式2 低层与高层建筑供水方式有哪些稳定水压的方式有哪些工作原理如何低层：直接给水方式;设有水箱的给水方式；设水泵的给水方式；设水泵和水箱的给水方式；气压式给水方式高层：并联供水方式；串联给水方式，减压水箱给水方式，减压阀给水方式，无水箱给水方式稳定水压的方式：当通过计算的所需压力值与能够供水的水压有较大差别时，应对管网的某些管段的管径作适当调整（1）当能够供水水压大于计算所需压力值时，在允许流速范围内，缩小某些（一般要缩小较大的管段）的管径。
（2）当能够供水水压小于计算所需压力值时，如相差不大，则可放大某些管段（一般放大较小的管段）的管径，以减少管网水头损失；如相差较大，则要设置增压装置。
3 低层建筑和高层建筑防火系统管网有哪些布置形式优缺点涉及到哪些主要设备其作用是什么4 湿式自动喷水系统的工作原理系统有哪些主要设备重要设备的功能是什么工作原理：该系统由湿式报警阀组，水流指示器，闭式喷头，管道和水泵等组成，管道内始终充满有压水，报警阀上下管道内也经常充满压力水，当喷头开启时，就立即喷水灭火主要设备：（1）湿式报警阀组功能：平时可用来检修，测试自动喷水灭火系统的可靠性，在发生火灾时能发出火警信号（2）水流指示器功能：给出某一失火楼层支管水流流动的电信号，此信号可送到消防控制室，尽快识别火灾发生的地点（3）闭式喷头功能：阀门打开喷水灭火5 常用给水系统管材有哪些种类其性能如何（1）钢管性能：优点是强度高，长度大，接头方便，接头少；缺点是易生锈，出现黄水，污染水质，易结垢，使管道断面缩小，阻力增大，易滋生细菌。
一章P5 常用管材:1金属管2复合管3塑料给水管4塑料排水管5钢筋混凝土管P13水表：1旋翼式2螺翼式压力表温度计连接技术：1焊接连接2螺纹连接3法兰连接4管道卡箍连接5承插口连接6热熔连接P18室内给水系统分类:1生活给水系统2生产给水系统3消防给水系统；组成：1引入管2水表节点3管道系统4给水附件5升压和贮水设备给水方式 :1直接给水方式2单设水箱给水方式3单设水泵给水方式4水泵—水箱联合给水方式5 分区供水的给水方式6气压罐给水方式图1-32 直接给水P20变频水泵（名词解释）通过改变电动机工作电源频率达到改变电动机转速从而改变流量的目的P22管道敷设工艺流程：安装准备---预留孔洞---预制加工---干管安装---立管安装---支管安装---管道试压---管道防腐和保温---管道消毒冲洗P23 （3）给水管道不宜穿过伸缩缝，沉降缝和防震缝，必须穿过时应采取有效措施；常用措施： 1螺纹弯头法2软管接头法3活动支架法P25（5）管道穿过墙壁和楼板，应设置金属或塑料套管穿过楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。
P30室内排水系统组成：1卫生器具2排水管道3排水附件4污水局部处理构筑物通气管的作用：1把管道内产生的有害气体排至大气中2稳压3保护存水弯和水封存水弯清扫口检查口P37雨水排水系统分类1按雨水管道布置位置分类：1）外排水系统2）内排水系统3）混合排水系统；2按管内水流情况分类：1）重力流雨水系统2）重力半有牙流雨水系统3）压力流雨水系统P43给排水施工图组成：图纸目录，主要设备材料表，设计说明，图例，平面图，系统图，施工详图·给水标高：在管道中心；排水及封管标高：管底标高p43采暖施工图组成：设计施工说明，平面图，系统图，详图，设备及主要材料明细表等二章P48室内消防栓系统组成：消防栓设备、消防管道和水源P51自动喷水灭火系统（名词解释）：当室内温度达到70度时，喷头会自动炸裂、灭火同时发生报警信号组成：水源，自动喷淋泵，供水管网，湿式报警装置，闭式喷头，信号蝶阀，水流开关，末端试水装置和自动喷淋消防水泵接合器基本组成：水源，自动喷淋泵，湿式报警装置，闭式喷头其他灭火系统了解三章P63供暖系统组成：热源，供暖管道，散热设备三个基本部分与辅助设备及附件组成供暖（名词解释）：是指根据热平衡原理，在冬季以一定方式向房间补充热量，以维持人们正常生活和生产所需要的环境温度。
建筑设备复习提纲建筑设备复习提纲1.室内给水的任务：把水从城市给水管网或自备水源安全可靠、经济合理地输送到设置在室内的生活、生产和消防设备的用水点，并且满足用水点对水量、水压和水质等方面的要求。
2.室内给水系统按用途分为：生活给水系统、生产给水系统和消防给水系统、共用给水系统3.室内给水系统的组成：引入管、水表节点、给水管道、给水附件、升压设备、贮水和水量调节构筑物、室内消防设备、水处理设备。
4.室内给水方式的选用原则：一.满足用户要求的前提下，力求给水系统简单，管道长度短，以降低工程造价和运行管理费用。
二，尽量利用室外管网的水压直接供水。
三，供水安全可靠、管理维修方便。
四，当两种及两种以上用水的水质接近时，应尽量采用共用给水系统。
五，生产给水应尽量采用废水重复利用的给水系统，以节约水资源。
六，生产、生活、消防给水系统中的管道、配件和附件所承受的水压，要小于产品的允许工作压力。
5.室内给水方式：直接给水方式、单设水箱给谁方式、水泵水箱联合给水方式、气压罐给水方式、水泵给水方式、分区给水方式（简单题）6.常用的室内消防给水系统有：消火栓灭火系统、自动喷水灭火系统、水幕系统、水喷雾灭火系统、蒸汽灭火系统等7.消火栓给水系统的组成：室外消火栓给水系统：室外消火栓、管道和控制阀室内消火栓给水系统：消防水源、消防管道、室内消火栓、消防卷盘、消火栓箱、消防水泵、消防水箱、消防水池、水泵接合器、控制阀等组成8.室内消火栓应布置在建筑物内各层明显、易于取用和经常有人出入的地方，如楼梯间、走廊、大厅、车间的出入口，消防电梯的前室等处。
消火栓阀门中心装置高度距地面1.2米，出入方向宜向下或与设置消火栓的墙角成90°。
室内消火栓的布置，应保证有两支水枪的充实水柱能同时达到室内的任何部位。
9.水泵接合器：从外部水源给室内消防管网供水的连接口。
10.水泵接合器根据安装形式可以分为地下式、地上式、墙角式、多用式等类型11.水泵接合器的设置数量，应按照室内消防用水量确定。
建筑设备复习提纲——给水排水暖通空调部分
1.室内给水系统任务、分类及所需压力。
2.多层建筑的各种给水方式、组成及适应范围
3.水箱、水池、水泵作用，布置特点，他们的容量与哪些因素有关。
4.高层建筑给水系统特点及给水方式
5.室内给水系统设计内容：1）用水量标准；2）设计秒流量；3）管径确定；4）管网水头损失；5）校核资用压力
6.给水管网布置、敷设要求
7.室内排水系统任务、分类、组成、制式
8.排水管网布置、敷设要求
9.屋面雨水排放系统组成及特点
10.采暖系统的组成，热媒的种类
11.热水采暖系统中的定压排气等问题，工程上采用什么措施来解决。
12.建筑物热损失的主要组成，采暖建筑对围护结构在技术上的主要要求
13.散热器布置特点
14.采暖管网布置和敷设
15.锅炉房位置的确定及对建筑设计的要求
16.集中热水供应系统的组成、图式、主要特点
17.通风方式的选择
18. 为什么要考虑建筑通风
19.加强自然通风效果的主要措施
20. 空调的目的，主要技术指标
21. 空调负荷的组成及减少空调能耗的措施
22. 空气处理室（箱）组成，空调机房布置
23.空调房间的建筑布置和对建筑热工要求
24. 气流组织的目的，主要几种形式
25. 空调房间的气流组织有那几种形式，怎样应用
26.空调机房、制冷机房在建筑设计时应怎样考虑。
第一讲绪论本课程的意义本课程的基本内容及进度考核情况等给排水部分基础知识建筑的三个学科：土木工程（安全）；建筑设备工程（舒适）；建筑学（美观）本课程的意义：1、确保设计与设备等相互协调，发挥建筑物应有作用2、设计与设备相互影响，建筑师懂得设备知识，有利于设计符合社会发展要求的建筑3、有利于和设备工程师之间沟通4、注册建筑师考试科目：建筑物理与设备流体不能承受拉力和拉伸形变，但能承受较大压力建筑环境中的流体：水、空气、设备工质流体的主要物理性质：1、容积、密度、热胀性；2、流体的粘性：流体粘性越大，其流动性就越小。
从桶底把一桶甘油放完要比把一桶水放完慢得多，这是因为甘油流动时内摩擦力比水大的缘故。
几个常用数据：空气密度、水密度流体的粘性定义：运动着的流体内部相邻两流体层间由于分子运动而产生的相互作用力，称为流体的内摩擦力或粘滞力。
流体运动时内摩擦力的大小，体现了流体粘性的大小。
流动阻力的不同形式:1、沿程阻力2、局部阻力：进口、出口、弯头、突然扩大、突然缩小、阀门等3、总水头损失=沿程水头损失+局部水头损失三种不同流态：层流、过渡流、紊流（湍流）-----------------------------------------------第二讲室外给水工程概述室外排水工程概述第1节城镇用水标准和用水量用水标准：1、生活用水：《室外给水设计规范》2、工业生产：由工艺确定3、消防用水量：《建筑设计防火规范》《高层民用建筑设计防火规范》4、其他用水：浇洒用水；汽车冲洗居民生活用水定额影响因素：生活水平、生活习惯、气候条件、水费、水质第2节水源与取水工程城市给水系统构成：取水构筑物、一级泵站、处理构筑物、清水池、二级泵站、配水管网、水塔、浑水输水管道、清水输水管道水源：1、地下水特点：物理、化学和细菌性质较好，优先考虑；取水量要小于允许开采量2、地表水：江河湖海及水库水源选择原则：1、充沛、优良、安全、经济；2、位置适应城镇规划，位于城镇水系上游；3、要有优先顺序：地下水、流量未经调节的江湖、流量经过调节的河水4、不同用水要求：生活用水、工业用水水源防护：100m半径内不得停靠船只、游泳、捕捞等污染水源活动；上游1000m，下游100m内，不能排放工业废水和生活污水，医院污水需处理，回灌需符合饮用水标准；远离废渣、化学品库、垃圾、粪便、有毒品码头净水厂布置原则：1、交通便捷及供电安全、取水和排水便利2、布置紧凑、留有发展余地、不小于10m的绿化带取水构筑物地下水：1、管井：取水量大、含水层厚大于5m且被地板埋藏深度大于15m的情况；2、大口井：含水层厚度5m左右，地板埋藏深度小于15m；3、渗渠：含水层厚度小于5m；4、泉室：泉水露层小于5m地表水取水：岸边式、河床式、活动式、缆车式水处理的标准：生活用水（城市自来水）：《生活饮用水卫生标准》；工业用水：按照工业工艺对水质的要求来确定水处理水处理工艺：1、沉淀2、过滤3、消毒：输配水工程（将净化后的水输运到用水地区并分配到各用水点，整个给水工程70%的造价）包括：输水管道、配水管道、加压泵站、调节构筑物等输水管道分类：1、单管：允许间断供水的给水工程、多水源供水的给水工程或设有安全蓄水池室2、多管：不允许间断供水的给水工程需设两条或两条以上输水管道输水管道安全性：最好沿现有道路或规划道路敷设，并尽量避免穿越河谷、山脊、沼泽、重要铁道及洪水泛滥淹没地区配水管网分为：1、支式管网2、环式管网输配水工程调节设施：调节供水量与用水量之间的不平衡第3节室外排水工程概述污水排放要求：1）排入城市排水管：不引起排水管道火灾或爆炸；不损害管道的水力性能，不发生堵塞、磨损及腐蚀管道；不妨碍污水厂设备净化效能，不含有毒物质等；医院污水需预处理；不产生伤害养护人员的物质。
DN15,DN30:镀锌钢管规格，DN表示公称直径；焊接钢管：耐压、抗振、单管长、接头少，轻镀锌钢管（白铁管）非镀锌钢管（黑铁管），塑料管不应在消防给水系统中应用给水铸铁管，质脆，重，长度小，一般采用承插连接。
给水附件：给水附件分为配水附件和控制附件配水附件是指装在卫生器具和用水点的各种水龙头，用以调节和分配流量；控制附件用来调节水量和控制水流方向以及关断水流，如止阀，蝶阀，止回阀，浮球阀。
给水系统的组成：（重点）1：引入管：从室外给水管穿越建筑物承重墙或基础将水引入室内的管段，也称入户管；2：水表节点：安装在引入管上的水表及前后设置的阀门和泄水装置的总称；3：给水管道：包括水平干管和立管和支管；4:配水装置和用水设备；5：给水附件：指给水管道上的阀门，止回阀等6：升压和贮水设备：当室外给水管网压力不足或要求供水压力稳定，确保供水安全，设置水泵，气压给水设备和水池，水箱等增压贮水设备。
给水设计秒流量：（重点）建筑内生活用水量是不均匀的，为保证用水，生活给水管道的设计流量应为建筑内卫生器具按配水最不利情况组合出流时的最大瞬时流量；排水设计秒流量：（重点）保证最不利时刻的最大排水量迅速安全排放，排水设计流量应为建筑内的最大排水瞬时流量；引入管的特点：（小题）1力求简短，铺设与外墙垂直，位置要结合室外给水网，由建筑物用水最大处接入；2一般建筑设一根引入管，单向供水，大型或多层建筑，应设两条或两条以上引入管，环状或贯通支状供水；3引入管埋深根据给水网及气候和水文地质条件和地面荷载而定。
寒冷地区，买冰冻线0.2M 以下。
4穿越承重墙或基础时，注意保护管道。
基础埋深较浅时，管道从基础底部穿过；基础埋深较深应从基础上部通过，否则引入管将穿越承重墙或基础本体，应预留洞口，上部净空高度不小于0.15M；消火栓给水系统的组成：水枪，水龙带，消火栓，消防管道，消防水池，消防水箱水泵接合器及增压水泵；消防栓给水系统的布置：水枪的充实水柱的长度：一般建筑不小于7M，6层以上民用建筑和4层厂房和库房应不小于10M；消防箱：安装高度以消防栓栓口中心距地面1.1米为基准自动喷水灭火系统：能自动打开喷头喷水灭火并同时发生火警信号的消防灭火设施；1湿式系统：适用于室内温度不低于4C且不高于70C建筑物2干式系统：不适合火势蔓延快的场所3预作用系统：适用于对于建筑装饰要求高，灭火要求及时的建筑4雨淋系统：适用于火灾火势迅猛，蔓延迅速，危险性打的地方5水喷雾系统：用于扑救可燃液体火灾，电气火灾6水幕系统：挡烟阻火和冷却分隔物。
建筑设备工程考试复习资料内容第一章建筑给水系统1、建筑给水系统按用途及供水对象可分为三类：生活给水系统、生产给水系统和消防给水系统。
影响给水系统选择的相关因素有：各类用水对水质、水量、水压、水温的要求；室外给水系统的实际情况；建筑使用功能对给水系统的要求2、一般建筑给水系统由以下几个部分组成：1）引入管；2）水表节点；3）给水管网；4）配水龙头或生产用水设备；5）给水附件；6）升压和贮水设备；7）消防和其他设备。
3、典型给水方式有以下几种：1）直接给水方式；2）单设水箱的给水方式（优点是供水可靠，系统简单，投资省‘，节能，无需设管理人员，能减轻市政管网高峰负荷，可充分利用室外给水管网水压，缺点：是增加了建筑物的荷载，水箱水质易产生二次污染，当供水水压、水量周期性不足时采用此方式）；3）单设水泵的给水方式；4）设水泵、水箱的联合供水方式；5）气压给水设备的给水方式；6）分区给水方式（并联直接给水方式、水泵、水箱分区串联给水方式、水箱减压供水方式）。
4、给水系统的选择：应尽量利用城镇给水管网的水压直接供水。
在初设时，中低层建筑直接给水系统所需压力（自室外地面算起）可估算确定：一层为100kPa，二层为120 kPa，二层以上每增加一层增加40 kPa。
引入管或室内管道较长或层高超过3.5m时，压力值应适当增加。
5、高层建筑分区给水方式的分区形式有并联式、串联式和减压式。
升压和贮水设备可采用水泵、水箱方式，也可采用气压给水方式。
6、减压给水方式：减压阀减压方式、水箱减压方式和变频泵垂直串联设减压阀给水试。
7、管道布置时要满足以下基本要求：1）满足良好的水力条件，经济合理要求；2）确保供水的安全性要求；3）保护管道不受损坏的要求；3）不影响生产安全和建筑物使用功能方面的要求；5）便于安装、检修的措施要求。
8、引入管数目根据房屋的使用性质及消防要求等因素确定。
一般建筑给水管网只设一条引入管，当不允许断水或消火栓个数大于10个时设置两条。
给水排水暖通空调部分1.室内给水系统任务、分类及所需压力。
(ppt 第四章－1 6 到13)任务：将水自室外给水管网引入室内，并在保证满足用户对水质、水量、水压等要求的情况下，把水送到各个配水点（如配水龙头、生产用水设备、消防设备等） 分类：生活给水系统、生产给水系统、消防给水系统、联合给水系统民用建筑的室内给水系统分类：生活给水系统、集中热水系统、循环水系统、中水系统、消防给水系统工业建筑的室内给水系统：生活给水系统、生产给水系统、循环水系统、重复利用水系统、消防给水系统 室内给水管网所需压力 HS. U ——室内给水管网所需的压力，mH2O ；H1——室内给水引入管起点至最高最远配水管的几何高度，m ；H2——计算管路的沿程水头损失于局部水头损失之和，mH2O ；H3——水流经水表时的水头损失，mH2O ；H4——计算管路最高最远配水点所需之流出水头，mH2O按建筑物的层数确定所需最小压力值（mH20)2. 气压式给水方式（适用范围：建筑不宜设高位水箱的场所，eg.纪念性、艺术性、地下建筑etc.） 高层建筑分区给水方式：1分区并联给水方式(优点：各给水分区为独立系统，互不影响，供水安全可靠；水泵集中布置，便于维护管理，能源消耗较少。
缺点：管材耗用较多，水泵型号较多，水箱占用建筑使用面积。
广泛用于允许设置分区水箱的高层建筑。
)2分区串联给水方式4321.H H H H H U S +++=(优点：各分区水泵扬程按本区需要设计，水泵效率高，管道较简单，能源消耗较少。
缺点：水泵设于技术层，对防振、防噪声和防漏水等施工技术要求较高；水泵分散设置，管理维修不便，下区水箱的转输容积大；占用使用面积较大；任何一区发生故障则以上几区供水均受影响)3分区减压给水方式（优点：水泵型号少，设备布置集中，维护管理方便。
缺点：屋顶水箱容积大，不利于结构抗震；一次提升耗能大，且安全可靠性低。
设置减压阀代替各分区减压水箱。
安装方便投资省，不占建筑使用面积，因此有推广使用前途。
）4无水箱供水方式（优点:省去高位水箱缺点：需要一套价格较贵的变速水泵及自动控制设备，且维修复杂。
工程实例：广州中国大酒家，南京金陵饭店，北京长城饭店）注：当建筑物甚高、竖向分区比较多时，往往根据工程需要混合采用多种给水方式。
3.水箱、水池、水泵作用，布置特点，他们的容量与哪些因素有关。
(ppt第四章－1 18到23)水箱、水泵的作用：在室外给水网压力经常或周期性不足的情况下，可以保证室内给水管网所需压力。
水泵还可在消防给水系统中供应消防时所需的压力。
水池的作用：（室外为枝状供水管网，或只有一条供水引入管，且消防用水量之和超过25L/s；室外给水管网不能满足室内用水的压力要求，又不能从室外管网直接抽水向室内供水的；建筑物内设有消防给水系统；当生产、生活用水量达到最大时，市政给水管道进水管不能满足室内外消用水量；当生产、生活、消防用水量达到最大时，城市管网供水压力低于10m水柱的情况下，）水池可以起到弥补以上供水量不足的作用。
（括号内的部分似乎可以略去，个人看法）水池设置的特点可设置在建筑物外部或室内地下室生活贮水池位置应远离卫生环境不良的房间，防止生活饮用水被污染，溢流管底部应高出地面100mm；水池进出水管应布置在相对位置，使池内贮水经常流动。
消防水池容积超过500m3应分成两个；包括室外消防水量时，室外应设有供消防车取水的吸水口。
生活用水、消防用水合用的贮水池应采取消防用水不被挪作其他用途的措施。
贮水池应设通气管，管径不小于DN200；溢水管比进水管大一号；泄水管按2小时泄完池水，且不小于DN100。
穿水池池壁、池底的各种管道均应设置带防水翼环的钢性或柔性防水管套。
材料一般为钢筋混凝土、玻璃钢、钢板等，防火内衬、防腐涂料必须无毒无害，不影响水质，外墙不能作为池壁。
水池容量的影响因素：调节水量、消防贮备水量、生产事故储备用水量、火灾延续时间内城市给水管网的补水量水箱设置特点：设置高度：应保证最不利配水点处有所需的流出水头便于维修、光线良好、且不结冻的地方。
顶层或闷顶内，平屋顶上（南方）水箱的容量影响因素：单设高位水箱时：高位水箱供水的最大连续平均小时用水量设水泵和高位水箱时：水泵出水量，水泵一小时最大启动次数（一般2 ～4次）。
若水泵定时启动且一天中启动次数小于及等于3次时，用水量标准，用水计算单位数（人数或单位数），一天中水泵启动次数。
水泵设置特点：常设置在水泵房。
（PPT上讲的是水泵机组的设置原则）设置时管线最短，弯头最少，管路便于连接，布置力求紧凑，尽量减少泵房平面尺寸以降低建筑造价，并考虑到扩建和发展。
（另PPT上有水泵房的设置要点，一并摘下：）水泵房建筑应为一、二级耐火等级；泵房应有充足的光线和良好的通风，并不至于结冻。
泵房净高，当采用固定吊钩或活动支架时，其净高不小于3.0m；当采用固定吊车时，应保证吊起物底部与吊运的越过物体顶部之间有0.5m以上的净距。
选泵时，应选用低噪音水泵，在有防振或安静要求的房间的上下和毗邻的房间内不得设置水泵。
水泵基础应设隔振装置，吸水管和出水管上应设隔振减噪音装置，管道支架、管道穿墙及楼板处应采取放固体传声措施，必要时可在泵房建筑上采取隔声吸音装置。
泵房内应有地面排水措施，地面坡向排水沟，排水沟坡向集水坑。
泵房大门应保证能将搬运的水泵机件进入，且应比最大件宽0.5m。
泵房采暖温度一般为16℃，无人值班室采用5℃，每小时换气3～4次4.高层建筑给水系统特点(ppt第四章－3 8到17 也可见书60到62 所讲的也都不是特点，我想应该是方式上与其他的有所不同)分区并联给水方式优点：各给水分区为独立系统，互不影响，供水安全可靠；水泵集中布置，便于维护管理，能源消耗较少。
缺点：管材耗用较多，水泵型号较多，水箱占用建筑使用面积广泛用于允许设置分区水箱的高层建筑分区串联给水方式优点：各分区水泵扬程按本区需要设计，水泵效率高，管道较简单，能源消耗较少。
缺点：水泵设于技术层，对防振、防噪声和防漏水等施工技术要求较高；水泵分散设置，管理维修不便，下区水箱的转输容积大；占用使用面积较大；任何一区发生故障则以上几区供水均受影响。
分区减压给水方式优点：水泵型号少，设备布置集中，维护管理方便。
缺点：屋顶水箱容积大，不利于结构抗震；一次提升耗能大，且安全可靠性低。
设置减压阀代替各分区减压水箱。
安装方便投资省，不占建筑使用面积，因此有推广使用前途。
无水箱供水方式优点:省去高位水箱缺点：需要一套价格较贵的变速水泵及自动控制设备，且维修复杂。
5.各种消防给水系统的组成（p45）消火栓灭火系统当室外管网的压力和流量能满足室内最不利点消火栓的设计水压和流量时，宜采用无加压水泵和水箱的消火栓给水系统。
在水压变化较大的城市或居住区，宜采用单设水箱的室内消火栓给水系统，当室外管网的压力和流量经常不能满足室内消防给水系统所需的水量水压时，宜设有加压水泵和水箱的室内消火栓给水系统。
建筑物高度大于24m但不超过50m，室内消火栓栓口处，静水压力超过0.8MPa的工业和民用建筑室内消火栓给水系统，仍可得到消防车通过水泵接合器向室内管网供水以加强室内消防给水系统工作，系统采用不分区的消火栓给水系统。
建筑物高度超过50m,室内消火栓栓口处，静水压力超过0.8MPa时，消防车已难于协助灭火，室内消火消火栓给水系统应具有扑灭建筑物内大火的能力，为了加强安全和保证火场供水，宜采用分区的室内消火栓给水系统。
自动喷水灭火系统水幕系统水喷雾灭火系统蒸汽灭火系统等6.室内给水系统设计内容：1）用水量标准；2）设计秒流量；3）管径确定；4）管网水头损失；5）校核资用压力（书P55-60）1）用水量标准；用水定额，在某一度量单位内（单位时间，单位产品等）被居民或其他用户所消费的水量。
随各地的气候条件，生活习惯，生活水平及卫生设备的设置情况而不同。
（p55）2）设计秒流量；住宅建筑物中的用水情况在一昼夜间是不均匀的，并且“逐时逐秒”的在变化。
因此在设计室内给水管网时，必须考虑到这种“逐时逐秒”变化情况，以求得最不利时刻的最大用水量，这就是管网水利计算中所需的设计秒流量。
根据建筑物内的卫生器具类型数量和这些器具满足使用情况的用水量确定。
（p56）3）管径确定已知给水管道设计秒流量，根据流量公式q=∏d2(此处为平方)v／4q=管段设计秒流量，㎡/sv=管段中的流速，m/sd=管径，m确定流速v，便可求得管径d。
生活和生产给水管道不宜大于2m/s，消防给水管道不宜大于2.5m/s；(p59)4）管网水头损失；管网的水头损失为管网中心去顶的计算管路的沿程水头损失和局部损失之和。
(p60)5）校核资用压力（未找到）7.给水管网布置、敷设要求给水管网布置要求：埋地管道应避免布置在可能被重物压坏或设备振坏之处管道不得穿越生产设备基础当穿越伸缩缝、沉降缝时，应采取相应的技术措施当管道需要穿越墙壁和楼板时，应设置金属和塑料套管给水管道不得布置在烟道和风道内管道不得穿过橱窗、壁橱、大便槽和小便槽等消防管道的布置应符合《建筑设计防火规范》的要给水管网敷设要求：明装：室内管道尽量沿墙、梁、柱、顶棚、地板敷设优点：便于安装、修理和维护，造价低缺点：影响房间的美观和整洁适用于一般民用建筑和生产车间暗装：管道敷设在地下室、顶棚内、墙槽、管道井、管道设备层或公共管沟内优点：不影响房间的美观和整洁缺点：施工复杂，检修不便，造价高8.室内排水系统任务、分类、组成、制式书P67任务：排除居住建筑、公共建筑和生产建筑内的污水分类：生活污(废)水管道、生产污（废）水管道、雨水管道组成：卫生器具（或生产设备）、排水横支管、立管、排出管、通气管、清通设备及某些特殊设备制式：Null （书上PPT都没找到）9.排水管网布置、敷设要求在底层可以埋设在地下在楼层可以沿墙明装在地板上或悬吊在楼板下。
架空或悬吊横管不得布置在遇水后会损坏的原料、产品和设备的上方，不得布置在卧室内及厨房灶上方或布置在食品及贵重物品储藏室、变配电室、通风小室及空气处理室内，以保证安全和卫生。
当建筑有较高要求时，可以暗装，将管道敷设在吊顶内，但必须考虑安装和检修的方便。
横支管不宜过长，一般不超过10m，并应尽量少转弯。
污水立管宜靠近最脏、杂质最多、排水量最大的排水点设置，例如尽量靠近大便器。
立管应避免穿越卧室、办公室和其他对卫生、安静要求较高的房间。
生活污水立管应避免靠近与卧室相邻的内墙。
立管一般布置在墙角明装，无冰冻危害地区亦可布置在墙外。
当建筑有较高要求时，可在管槽内或管井内暗装。
暗装时需考虑检修的方便，在检查口处设检修门。
排出管排出管可埋在底层地下或悬吊在地下室的顶板下面。
排出管的长度取决于室外排水检查井的位置。
