专题15 电与磁 信息的传递与能源(第02期)-2018年中考物理试题分项版汇编(解析版)

专题15 电与磁信息的传递与能源一、单选题1．关于如图所示实验，下列说法正确的是( )A．用该装置可探究“让通电导体在磁场中动起来”B．法拉第根据该实验揭示的原理发明了电动机C．导体ab竖直向上运动时，灵敏电流表指针偏转D．导体ab水平向左运动时，灵敏电流表指针偏转【来源】四川省成都市2018年中考物理试题【答案】D【解析】【点睛】本题考查的是电与磁中实验装置，解题的关键是理解各实验过程和实验装置、实验用途等知识点。

2．关于材料和信息技术，下列说法正确的是（）A．铜、铁、铝都是磁性材料，可以被磁化B．玻璃、橡胶制品在常温下是导体C．光缆通信中光在光纤里一直沿直线传播D．北斗卫星导航系统通过电磁波提供定位服务【来源】四川省成都市2018年中考物理试题【答案】D【解析】【详解】常见的磁性材料有铁、钴、镍，铜、铝不是磁性材料，不能被磁化，故A错误；玻璃、橡胶制品在常温下是绝缘体，故B错误；光纤通信是通过激光在光纤内不断反射向前传播，从而传递信息的，故C错误；电磁波可以传递信息，且传播不需要介质，北斗卫星导航系统通过电磁波提供定位服务的，故D正确，故选D。

【点睛】本题考查的知识点较多，涉及磁性材料、电磁波的传播、光纤通信、导体等，都是基础知识，难度不大。

3．我国计划在2025年实现首次载人登月。

已知月球上无大气、无磁场，物体在月球上所受重力只相当于地球上的，假设月球表面粗糙程度与地面相同。

在月球上，你认为下列情况可能的是（）A．月球车行驶时所受摩擦力变小B．用指南针确定方向C．利用降落伞降落，以确保安全落月D．月球车可以用汽油机驱动【来源】青海省西宁市2018年中考物理试题【答案】A【解析】4．下图中说法错误的是（）A．如图是发电机原理装置图B．如图是电动机原理装置图C．如图中动圈式话筒是电流磁效应原理D．如图是安培定则判断通电螺线管的极性【来源】青海省西宁市2018年中考物理试题【答案】C【解析】【点睛】本题考查的是电磁学中的典型实验装置，需要熟记这些实验装置、实验过程中的现象及探究的目的，对于解决此题题目非常关键。

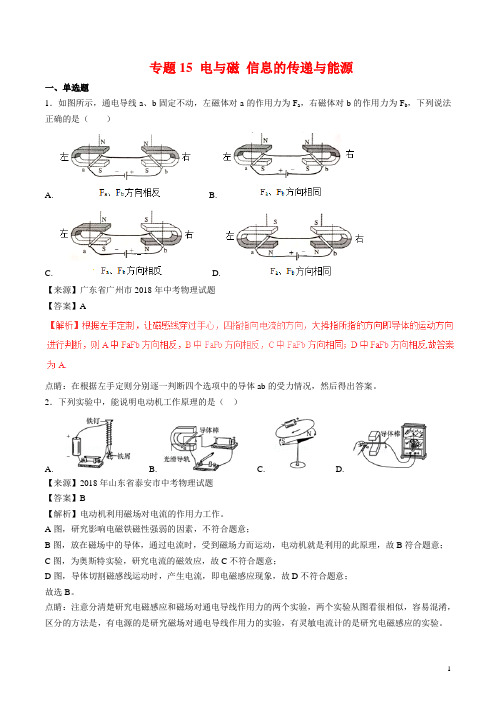

专题15 电与磁信息的传递与能源一、单选题1．如图所示，通电导线a、b固定不动，左磁体对a的作用力为F a，右磁体对b的作用力为F b，下列说法正确的是（）A. B.C. D.【来源】广东省广州市2018年中考物理试题【答案】A点睛：在根据左手定则分别逐一判断四个选项中的导体ab的受力情况，然后得出答案。

2．下列实验中，能说明电动机工作原理的是（）A. B. C. D.【来源】2018年山东省泰安市中考物理试题【答案】B【解析】电动机利用磁场对电流的作用力工作。

A图，研究影响电磁铁磁性强弱的因素，不符合题意；B图，放在磁场中的导体，通过电流时，受到磁场力而运动，电动机就是利用的此原理，故B符合题意；C图，为奥斯特实验，研究电流的磁效应，故C不符合题意；D图，导体切割磁感线运动时，产生电流，即电磁感应现象，故D不符合题意；故选B。

点睛：注意分清楚研究电磁感应和磁场对通电导线作用力的两个实验，两个实验从图看很相似，容易混淆，区分的方法是，有电源的是研究磁场对通电导线作用力的实验，有灵敏电流计的是研究电磁感应的实验。

3．小磁针静止时的指向如图所示，由此可知（）A. a端是通电螺线管的N极，c端是电源正极B. a端是通电螺线管的N极，c端是电源负极C. b端是通电螺线管的N极，d端是电源正极D. b端是通电螺线管的N极，d端是电源负极【来源】山东省临沂市2018年中考物理试题【答案】B【点睛】该题考查了安培定则的应用、磁极间的作用规律的应用等知识点，是一道综合题。

4．如图所示中是探究发电机原理的是（）A. B. C. D.【来源】山东省临沂市2018年中考物理试题【答案】A【解析】分析：发电机的工作原理是电磁感应现象，分析清楚图示实验原理，然后答题。

要解决此题，需要掌握发电机和电动机的制作原理。

知道发电机是根据电磁感应现象制成的，将机械能转化为电能。

解答：发电机的工作原理是电磁感应现象；A、图中没有电源，是电磁感应现象，电磁感应现象是发电机的工作原理，故A正确；B、图示是奥斯特实验，是电流的磁效应实验，不是发电机的工作原理，故B错误；C、图中有电源，是通电导线在磁场中受到力而运动的实验，是电动机的工作原理，不是发电机的工作原理，故C错误；D、图示是探究电磁铁磁性强弱的实验，它的原理是电流的磁效应，故D错误。

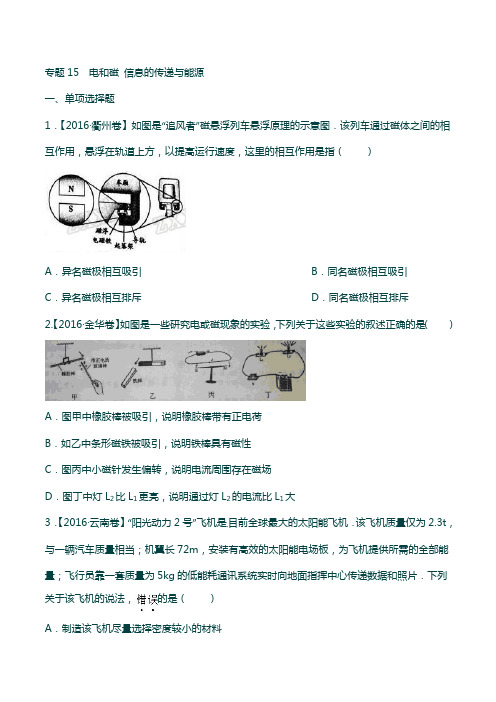

专题15 电和磁信息的传递与能源一、单项选择题1．【2016〃衢州卷】如图是“追风者”磁悬浮列车悬浮原理的示意图．该列车通过磁体之间的相互作用，悬浮在轨道上方，以提高运行速度，这里的相互作用是指（）A．异名磁极相互吸引B．同名磁极相互吸引C．异名磁极相互排斥D．同名磁极相互排斥2.【2016〃金华卷】如图是一些研究电或磁现象的实验，下列关于这些实验的叙述正确的是（）A．图甲中橡胶棒被吸引，说明橡胶棒带有正电荷B．如乙中条形磁铁被吸引，说明铁棒具有磁性C．图丙中小磁针发生偏转，说明电流周围存在磁场D．图丁中灯L2比L1更亮，说明通过灯L2的电流比L1大3．【2016〃云南卷】“阳光动力2号”飞机是目前全球最大的太阳能飞机．该飞机质量仅为2.3t，与一辆汽车质量相当；机翼长72m，安装有高效的太阳能电场板，为飞机提供所需的全部能量；飞行员靠一套质量为5kg的低能耗通讯系统实时向地面指挥中心传递数据和照片．下列关于该飞机的说法，的是（）A．制造该飞机尽量选择密度较小的材料B．该飞机所需的能量来源于可再生能源C．使用该飞机可以减少对环境的污染D．飞机向地面指挥中心传递信息的速度约为3.0×105m/s4．【2016〃台州卷】在近代原子学说的发展过程中，有下列观点：①物质都是由原子构成的；②原子都是实心球体；③正电荷均匀分布在整个原子内．1911年卢瑟福用带正电的α粒子轰击原子，发现多数α粒子穿过后仍保持原来的运动方向，担忧绝少数α粒子发生了较大角度的偏转，如图所示．分析实验结果，可以否定上述观点中的（）A．①②B．①③C．②③D．①②③5．【2016〃台州卷】有人发明了一种“发电地板”，如图所示．发电地板的主要部件由永磁体和线圈组成，行人或车辆通过时，挤压地板使永磁体和线圈发生相对运动，使能发电．该发电地板的工作原理与下列哪个选项的实验原理相同（）A．B．C． D．[来源:学|科|网][来源:学§科§网Z§X§X§K]6．【2016〃绍兴卷】如图是温度自动报警器工作电路．在水银温度计上部插入一段金属丝，当温度到达金属丝下端所指示的温度时（）A．铃响，灯不亮 B．铃不响，灯不亮 C．铃响，灯亮 D．铃不响，灯亮7．【2016〃绍兴卷】控制变量是一种常用的科学方法，下列实验中变量控制不合理的是（）A．研究影响电磁铁磁性强弱的因素B．研究压力作用效果的相关因素C．研究摩擦力的相关因素D．研究种子的呼吸作用8.【2016〃宁波卷】如图所示是利用磁悬浮原理浮在空中的盆栽，盆栽底部有磁体，底座内装有电磁铁。

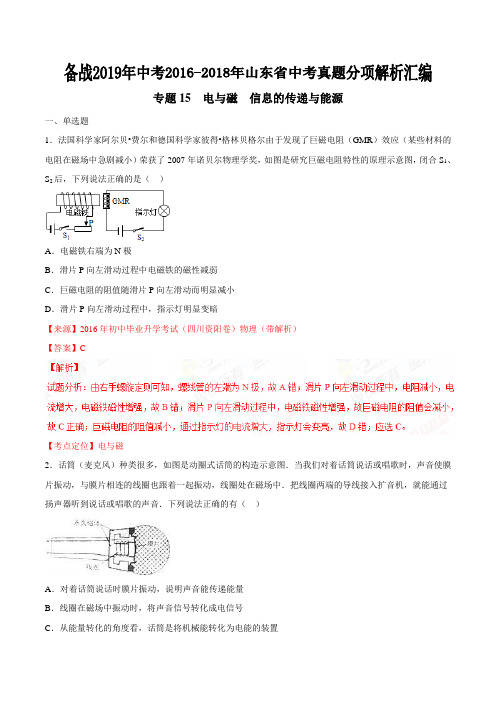

专题15 电与磁信息的传递与能源一、单选题1．法国科学家阿尔贝•费尔和德国科学家彼得•格林贝格尔由于发现了巨磁电阻（GMR）效应（某些材料的电阻在磁场中急剧减小）荣获了2007年诺贝尔物理学奖，如图是研究巨磁电阻特性的原理示意图，闭合S1、S2后，下列说法正确的是（）A．电磁铁右端为N极B．滑片P向左滑动过程中电磁铁的磁性减弱C．巨磁电阻的阻值随滑片P向左滑动而明显减小D．滑片P向左滑动过程中，指示灯明显变暗【来源】2016年初中毕业升学考试（四川资阳卷）物理（带解析）【答案】C【考点定位】电与磁2．话筒（麦克风）种类很多，如图是动圈式话筒的构造示意图．当我们对着话筒说话或唱歌时，声音使膜片振动，与膜片相连的线圈也跟着一起振动，线圈处在磁场中．把线圈两端的导线接入扩音机，就能通过扬声器听到说话或唱歌的声音．下列说法正确的有（）A．对着话筒说话时膜片振动，说明声音能传递能量B．线圈在磁场中振动时，将声音信号转化成电信号C．从能量转化的角度看，话筒是将机械能转化为电能的装置D．扬声器的工作原理和话筒的工作原理相同【来源】2016年初中毕业升学考试（山东日照卷）物理（带解析）【答案】BC【解析】试题分析：对着话筒说话时膜片振动，说明声音是物体的振动产生的，故A错误；声波引起膜片振动，线圈和膜片是连在一起的，连在膜片上的线圈就一起振动，线圈在永久磁体的磁场里振动，切割磁感线产生感应电流，这就是电信号，线圈振动的快慢、强弱代表了声音振动的特征，产生感应电流的大小和方向就随着这个特征而变化，这个记载声音信号的感应电流经放大后传给扬声器，就发出声音，故B正确；当对着话筒说话时，线圈在磁场中做切割磁感线运动，从而产生交变电流，将声音信号转化为电信号，把机械能转化为电能，故C正确；当扬声器线圈中有随声音变化的电流时，由于电流的磁效应，通电线圈相当于一个磁体，根据磁极间的相互作用情况，通电线圈就会受到永磁体的作用力．所以当电流方向改变时，通电线圈的磁极发生变化，受力方向就变化，线圈带动纸盆也来回振动，于是扬声器就发出了声音，故扬声器是利用电流的磁效应工作的，故D错误；故应选BC。

专题15 电与磁信息的传递与能源一、单选题1．如图所示，干电池底部吸有强磁铁（可导电），在干电池的正极上支有一“门”字形导线框，导线框B侧和套在强磁铁上导电圆环C连接，导线框和圆环C能够一起绕干电池持续转动，圆环C在转动过程中与强磁铁接触良好．导线框转动的动力来源A．只有线框A侧受到磁场对电流的作用B．只有线框B侧受到磁场对电流的作用C．线框A侧、B侧都受到磁场对电流的作用D．线框A侧、B侧都不受到磁场对电流的作用，是受到的其它外力【来源】江苏省宿迁市2018中考物理试题【答案】B【解析】2．图中的线圈通电后会在磁场中转动，下列四个设备中利用此原理工作的是（）A． B． C． D．【来源】辽宁省辽阳市2018年中考物理试题【答案】C【解析】【点睛】本题考查的是磁场对通电导体有作用力，注意区分电动机是将电能转化为机械能的机械，它在工作时要消耗电能，发电机是将机械能转化为电能，它在工作时产生电能。

3．下列对应关系正确的是（）A．沈括——发现电流周围存在磁场B．奥斯特——发现地理两极和地磁场两极不重合C．托里拆利——测出大气压强值D．安培——发现电磁感应现象【来源】贵州省铜仁市2018年中考物理试题【答案】C【解析】【分析】根据学过物理学史，记住一些物理学家及他们的贡献，可逐一对题干中的描述做出判断。

【详解】A、沈括最早发现了磁偏角，故A错误；B、丹麦物理学家奥斯特最早发现了电流周围存在磁场，故B错误；C、托里拆利最早测出大气压强值，故C正确；D、安培最早发现了安培定则，故D错误。

故选C。

【点睛】本题考查了物理学史方面的知识，学习物理学史不仅能丰富我们的知识，还能激发我们学习物理的兴趣，关键是平时要注意物理学历史知识的学习与积累。

4．下列图示展示了我国劳动人民的智慧成果，对其中涉及的物理知识.下列说法错误的是A．司南是最早利用地磁场指示方向的装置B．人站在天坛的回音壁前说话，声音经过多次反射，可以在围墙的任何位置听到C．碾谷物的石磨选用厚重的石材，是为了减小石磨对谷物的压强D．从两心壶的壶嘴能分别倒出两种不同的液体是利用了大气压【来源】贵州省毕节市2018年中考物理试题【答案】C【解析】【点睛】本题考查的是古代劳动人民发明的几种装置，即司南、回音壁、石磨和两心壶等，考查了物理知识在生活中的应用，体现了古代劳动人民的智慧。

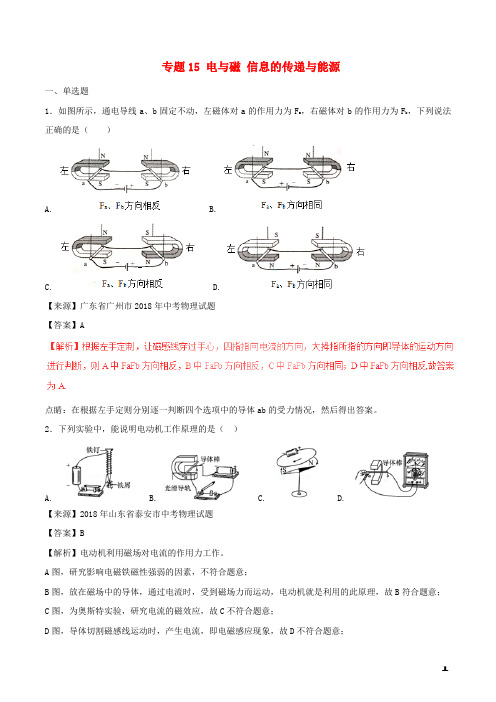

专题15 电与磁信息的传递与能源一、单选题1．如图所示，通电导线a、b固定不动，左磁体对a的作用力为F a，右磁体对b的作用力为F b，下列说法正确的是（）A. B.C. D.【来源】广东省广州市2018年中考物理试题【答案】A点睛：在根据左手定则分别逐一判断四个选项中的导体ab的受力情况，然后得出答案。

2．下列实验中，能说明电动机工作原理的是（）A. B. C. D.【来源】2018年山东省泰安市中考物理试题【答案】B【解析】电动机利用磁场对电流的作用力工作。

A图，研究影响电磁铁磁性强弱的因素，不符合题意；B图，放在磁场中的导体，通过电流时，受到磁场力而运动，电动机就是利用的此原理，故B符合题意；C图，为奥斯特实验，研究电流的磁效应，故C不符合题意；D图，导体切割磁感线运动时，产生电流，即电磁感应现象，故D不符合题意；故选B。

点睛：注意分清楚研究电磁感应和磁场对通电导线作用力的两个实验，两个实验从图看很相似，容易混淆，区分的方法是，有电源的是研究磁场对通电导线作用力的实验，有灵敏电流计的是研究电磁感应的实验。

3．小磁针静止时的指向如图所示，由此可知（）A. a端是通电螺线管的N极，c端是电源正极B. a端是通电螺线管的N极，c端是电源负极C. b端是通电螺线管的N极，d端是电源正极D. b端是通电螺线管的N极，d端是电源负极【来源】山东省临沂市2018年中考物理试题【答案】B【点睛】该题考查了安培定则的应用、磁极间的作用规律的应用等知识点，是一道综合题。

4．如图所示中是探究发电机原理的是（）A. B. C. D.【来源】山东省临沂市2018年中考物理试题【答案】A【解析】分析：发电机的工作原理是电磁感应现象，分析清楚图示实验原理，然后答题。

要解决此题，需要掌握发电机和电动机的制作原理。

知道发电机是根据电磁感应现象制成的，将机械能转化为电能。

解答：发电机的工作原理是电磁感应现象；A、图中没有电源，是电磁感应现象，电磁感应现象是发电机的工作原理，故A正确；B、图示是奥斯特实验，是电流的磁效应实验，不是发电机的工作原理，故B错误；C、图中有电源，是通电导线在磁场中受到力而运动的实验，是电动机的工作原理，不是发电机的工作原理，故C错误；D、图示是探究电磁铁磁性强弱的实验，它的原理是电流的磁效应，故D错误。

一、单选题1．如图是世界上第一台飘浮风力涡轮发电机，它的外形好似一个长翅膀的巨型甜甜圈，它内装氦气，中央采用类似螺旋推进器的叶片．飘浮在距地面350米的高空，并通过高强度的导线向地面输电．关于漂浮风力涡轮发电机，下列四种说法不正确的是（）A. 内装氦气，可能是利用了氦气密度比空气小的性质B. 能量转化过程为：风能→叶片的机械能→电能C. 漂浮在350米的高空发电是利用了此时高空的风力更大同时更稳定的特点D. 通过导线向地面输电时，金属导体中的电流是由正电荷定向移动形成的【来源】2015年初中毕业升学考试（浙江义乌卷）物理（带解析）【答案】D【考点定位】电流的方向；能量的转化视频2．下列关于甲、乙、丙、丁四幅图的说法正确的是（）A. 撞击锤柄，锤柄停止运动，锤头由于惯性作用继续向下运动便紧套在柄上B. 近视眼原来成像在视网膜之后，佩带凹透镜后得到了矫正C. 若闭合开关，通电螺丝线管的左端为N极，右端为S极D. 每个滑轮重2牛，物体重6牛，不计绳重与摩擦，静止时拉力F为4牛【来源】2015年初中毕业升学考试（浙江义乌卷）物理（带解析）【答案】D【考点定位】惯性；滑轮组；通电螺线管视频3．如图是世界上第一台漂浮风力漩涡发电机，它的外形好似一个长翅膀的巨星甜甜圈，它内装氮气，中央采用类似螺旋推进器的叶片，漂浮在距地面350米的高空，并通过高强度的导线向地面输电，关于漂浮风力漩涡发电机，下列四种说法中不正确的是（）A．内含氮气，可能是利用了氮气密度比空气小的性质B．能量转化过程为：风能-叶子的机械能-电能C.漂浮在350米的高空发电是利用了此高空的风力更大同时更稳定的性质D．通过导线向地面输电时，金属导体中的电流是从正电荷定向移动形成的【来源】2015年初中毕业升学考试（浙江绍兴卷）物理（带解析）【答案】D【解析】试题分析：由于氮气的密度小于空气的密度，所以充有氮气的发电机能够漂浮在空中，故A正确；在发电过程中，风吹动叶片转动，风能转化为叶片的动能，叶片带动发电机发电，机械能转化为电能，故B正确；离地成越高的地方空气流动的快而稳，故C正确；通过导线向地面输电时，金属导体中的电流是负电荷定向移动形成的，故D错；应选D。

专题15 电与磁信息的传递与能源一、单选题1．如图所示，通电导线a、b固定不动，左磁体对a的作用力为F a，右磁体对b的作用力为F b，下列说法正确的是（）A. B.C. D.【来源】广东省广州市2018年中考物理试题【答案】A点睛：在根据左手定则分别逐一判断四个选项中的导体ab的受力情况，然后得出答案。

2．下列实验中，能说明电动机工作原理的是（）A. B. C. D.【来源】2018年山东省泰安市中考物理试题【答案】B【解析】电动机利用磁场对电流的作用力工作。

A图，研究影响电磁铁磁性强弱的因素，不符合题意；B图，放在磁场中的导体，通过电流时，受到磁场力而运动，电动机就是利用的此原理，故B符合题意；C图，为奥斯特实验，研究电流的磁效应，故C不符合题意；D图，导体切割磁感线运动时，产生电流，即电磁感应现象，故D不符合题意；故选B。

点睛：注意分清楚研究电磁感应和磁场对通电导线作用力的两个实验，两个实验从图看很相似，容易混淆，区分的方法是，有电源的是研究磁场对通电导线作用力的实验，有灵敏电流计的是研究电磁感应的实验。

3．小磁针静止时的指向如图所示，由此可知（）A. a端是通电螺线管的N极，c端是电源正极B. a端是通电螺线管的N极，c端是电源负极C. b端是通电螺线管的N极，d端是电源正极D. b端是通电螺线管的N极，d端是电源负极【来源】山东省临沂市2018年中考物理试题【答案】B【点睛】该题考查了安培定则的应用、磁极间的作用规律的应用等知识点，是一道综合题。

4．如图所示中是探究发电机原理的是（）A. B. C. D.【来源】山东省临沂市2018年中考物理试题【答案】A【解析】分析：发电机的工作原理是电磁感应现象，分析清楚图示实验原理，然后答题。

要解决此题，需要掌握发电机和电动机的制作原理。

知道发电机是根据电磁感应现象制成的，将机械能转化为电能。

解答：发电机的工作原理是电磁感应现象；A、图中没有电源，是电磁感应现象，电磁感应现象是发电机的工作原理，故A正确；B、图示是奥斯特实验，是电流的磁效应实验，不是发电机的工作原理，故B错误；C、图中有电源，是通电导线在磁场中受到力而运动的实验，是电动机的工作原理，不是发电机的工作原理，故C错误；D、图示是探究电磁铁磁性强弱的实验，它的原理是电流的磁效应，故D错误。

专题15 电与磁信息的传递与能源一、单选题1．如图所示，干电池底部吸有强磁铁（可导电），在干电池的正极上支有一“门”字形导线框，导线框B侧和套在强磁铁上导电圆环C连接，导线框和圆环C能够一起绕干电池持续转动，圆环C在转动过程中与强磁铁接触良好．导线框转动的动力来源A．只有线框A侧受到磁场对电流的作用B．只有线框B侧受到磁场对电流的作用C．线框A侧、B侧都受到磁场对电流的作用D．线框A侧、B侧都不受到磁场对电流的作用，是受到的其它外力2．图中的线圈通电后会在磁场中转动，下列四个设备中利用此原理工作的是（）A．B．C．D．3．下列对应关系正确的是（）A．沈括——发现电流周围存在磁场B．奥斯特——发现地理两极和地磁场两极不重合C．托里拆利——测出大气压强值D．安培——发现电磁感应现象4．下列图示展示了我国劳动人民的智慧成果，对其中涉及的物理知识.下列说法错误的是A．司南是最早利用地磁场指示方向的装置B．人站在天坛的回音壁前说话，声音经过多次反射，可以在围墙的任何位置听到C．碾谷物的石磨选用厚重的石材，是为了减小石磨对谷物的压强D．从两心壶的壶嘴能分别倒出两种不同的液体是利用了大气压5．在图所示的实验装置中，用来研究电动机工作原理的装置是（）A．B．C．D．6．通电螺线管和磁体A的磁极附近的磁感线分布如图所示，小磁针处于静止状态。

则A．小磁针的b端为N极B．通电螺线管左端为N极C．电源“+” 极为c端D．螺线管上看得见的导线中的电流自下而上7．电磁感应现象是由哪位科学家发现的A．爱因斯坦B．法拉第C．牛顿D．伽利略8．下列有关磁现象说法正确的是（）A．电磁感应现象是电能转化为机械能B．通电导体在磁场中的受力方向只与电流方向有关C．奥斯特实验证明了通电导体周围存在磁场D．地理S、N极与地磁S、N完全重合9．下列正中正确的是（）A．从能量角度来看,磁场对电流的作用,表明了电能可以转化为机械能B．在跳远比赛中加速奔跑,是为了增大身体的惯性,可以跳得更远一些C．声音也可以在真空中传播D．奥斯特实验发了电磁感应观象10．小关在探究磁现象的活动中能够实现的是（）A．用小磁针吸起铜块或铝块B．用放大镜能看到磁铁周围的磁感线C．用磁铁吸起铜导线制成的通有电流的轻质螺线管D．把小磁针放在磁铁周围的任何位置，静止后小磁针的北极都指向地理北极11．下列有关磁场的说法错误的是（）A．磁体周围的磁场是真实存在的B．磁感线是为了描述磁场面虚拟的封闭曲线C．通电导体周围存在着磁场D．地面上的指南针N极总是指向地理的南极12．如图把导体棒ab放在磁场中，闭合开关导体棒ab中有电流通过，ab受到向右的力F使ab受力方向向左可行的办法是（）A．改变电流的大小B．改变磁场的强弱C．使电流的方向反向D．使电流和磁场的方向同时反向13．下列哪位科学家最先精确地确定了电流产生热量与电流、电阻和时间的关系（）A．牛顿B．焦耳C．欧姆D．法拉第14．下列说法中，正确的是A．光纤通信是利用电流传递信息B．核电站利用的是核聚变时产生的能量C．我国北斗导航卫星传递信息利用的是超声波D．电磁波在真空中的传播速度等于光在真空中的传播速度15．下列有关信息和能源说法正确的是（）A．电吹风主要利用电磁波的能量特性进行工作B．我国自主建立的北斗卫星定位系统是利用电磁波传递信息的C．煤、石油、水力，太阳能、风能等属于可再生能源D．日前世界上已投入使用的核电站都是利用核聚变发电的16．能源、信息和材料是现代社会发展的三大支柱。

专题15 电与磁信息的传递与能源一、单选题1．如图所示，通电导线a、b固定不动，左磁体对a的作用力为F a，右磁体对b的作用力为F b，下列说法正确的是（）A. B.C. D.【来源】广东省广州市2018年中考物理试题【答案】A点睛：在根据左手定则分别逐一判断四个选项中的导体ab的受力情况，然后得出答案。

2．下列实验中，能说明电动机工作原理的是（）A. B. C. D.【来源】2018年山东省泰安市中考物理试题【答案】B【解析】电动机利用磁场对电流的作用力工作。

A图，研究影响电磁铁磁性强弱的因素，不符合题意；B图，放在磁场中的导体，通过电流时，受到磁场力而运动，电动机就是利用的此原理，故B符合题意；C图，为奥斯特实验，研究电流的磁效应，故C不符合题意；D图，导体切割磁感线运动时，产生电流，即电磁感应现象，故D不符合题意；故选B。

点睛：注意分清楚研究电磁感应和磁场对通电导线作用力的两个实验，两个实验从图看很相似，容易混淆，区分的方法是，有电源的是研究磁场对通电导线作用力的实验，有灵敏电流计的是研究电磁感应的实验。

3．小磁针静止时的指向如图所示，由此可知（）A. a端是通电螺线管的N极，c端是电源正极B. a端是通电螺线管的N极，c端是电源负极C. b端是通电螺线管的N极，d端是电源正极D. b端是通电螺线管的N极，d端是电源负极【来源】山东省临沂市2018年中考物理试题【答案】B【点睛】该题考查了安培定则的应用、磁极间的作用规律的应用等知识点，是一道综合题。

4．如图所示中是探究发电机原理的是（）A. B. C. D.【来源】山东省临沂市2018年中考物理试题【答案】A【解析】分析：发电机的工作原理是电磁感应现象，分析清楚图示实验原理，然后答题。

要解决此题，需要掌握发电机和电动机的制作原理。

知道发电机是根据电磁感应现象制成的，将机械能转化为电能。

解答：发电机的工作原理是电磁感应现象；A、图中没有电源，是电磁感应现象，电磁感应现象是发电机的工作原理，故A正确；B、图示是奥斯特实验，是电流的磁效应实验，不是发电机的工作原理，故B错误；C、图中有电源，是通电导线在磁场中受到力而运动的实验，是电动机的工作原理，不是发电机的工作原理，故C错误；D、图示是探究电磁铁磁性强弱的实验，它的原理是电流的磁效应，故D错误。
