在线分析仪类型安全操作及保养规程在线分析仪广泛应用于化工、冶金、环保、水处理等领域，具有快速、精确、全面的实时检测分析功能。
但是，如果不正确使用和保养在线分析仪，可能会产生安全隐患和故障，给生产和环境造成不良影响，甚至危及人员安全。
因此，科学合理地操作和保养在线分析仪十分重要。
本文将介绍几种常见型号的在线分析仪的安全操作和保养规程，希望对相关工作人员有所帮助。
一、液相色谱在线分析仪液相色谱在线分析仪常用于食品、医药、环境等领域的分析检测，其操作步骤如下：1.准备工作•仪器开机前应检查系统管路和接口是否密封，准备样品和标准液，并预热色谱柱；•打开仪器电源开关，启动仪器软件并进行系统初始化；•检查样品名、编号等信息是否正确。
2.样品注入•打开进样阀门，调节进样量和流速；•关闭进样阀门并用洗脱液冲洗柱床。
3.色谱分离•调节溶液体积分配器的流速和比例；•注意保持色谱柱的恒温和恒流。
4.检测和定量分析•使用紫外检测器或荧光检测器进行检测，记录气相色谱检测器的信号；•制作标准曲线并计算出样品中目标物质的浓度；•备份数据并保存记录。
5.仪器关机•断开电源和连通管路，清洁进口和柱床。
为确保液相色谱在线分析仪的正常运行，还需注意以下保养规程：•每次使用后，应关闭仪器电源、清理系统管路和柱床，防止残留物质堵塞管道；•定期检查仪器的电源线、数据线和多路阀门的连接情况，固定接触部件并进行保养；•每月定期清洗柱床、检查泵头和紫外检测器，保持其清洁、特性和灵敏度；•长期不用时，应拆下柱床和管路，用专用试剂进行清洗和保养，避免系统零部件出现堵塞或腐蚀现象。
二、气相色谱在线分析仪气相色谱在线分析仪主要用于石油、化工、农药等领域的气体分析和检测，其操作步骤如下：1.准备工作•检查气源气缸和样品气瓶是否满足检测要求；•打开仪器开关，启动仪器软件并进行系统初始化；•检查各气路和阀门是否有泄漏，准备柱前装置和样品进样器。
2.样品进样•启动样品进样器并调节进样量和流速；•过洗柱床，排除残留样品物质。

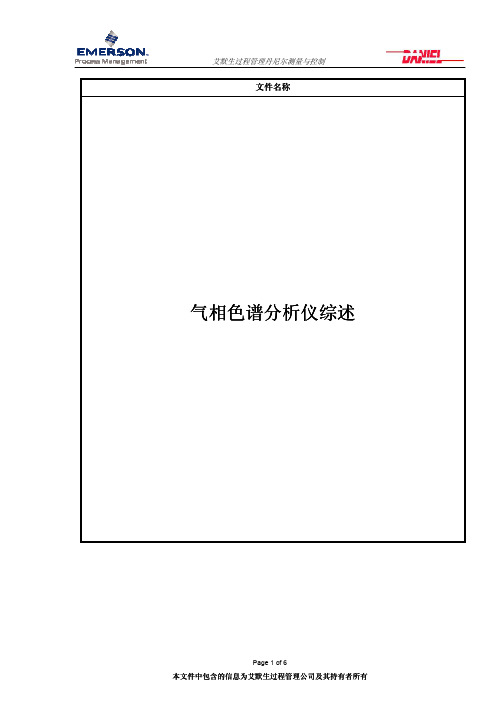

文件名称文件名称气相色谱分析仪气相色谱分析仪综述综述综述目录目录1.0 丹尼尔丹尼尔在线色谱分析仪在线色谱分析仪在线色谱分析仪描述描述...................................................................................................................................32.0 丹尼尔丹尼尔在线色谱分析仪在线色谱分析仪在线色谱分析仪功能功能...................................................................................................................................33.0丹尼尔丹尼尔在线色谱分析仪的特点在线色谱分析仪的特点 (4)3.1 计量精度分析周期 (4)3.2 计量精度...........................................................................................................................................................................4 3.3测试.....................................................................................................................................................................................4 3.4通讯.....................................................................................................................................................................................44.0丹尼尔丹尼尔在线色谱分析仪的优势在线色谱分析仪的优势 (4)4.1工作表现..............................................................................................................................................................................4 4.2 诊断软件..............................................................................................................................................................................5 4.3 动态声速法比较.................................................................................................................................................................6 4.4 烃露点计算 (6)1.0丹尼尔丹尼尔在线色谱分析仪在线色谱分析仪在线色谱分析仪描述描述描述我们使用的在线色谱分析仪是丹尼尔Model 570热值计量型色谱，它是计量系统的核心，570型色谱可以分析到C6+组分。
天然气分析用小型在线色谱仪早在1992年，日本山武-霍尼韦尔公司就率先推出了变送器式的小型在线气相色谱仪气特点：1.小型化设计，体积小，重量轻，其体积和重量仅为传统色谱仪的三分之一.与传统的在线色谱仪相比，它用低。
2直接安装在现场取样点近旁、不需要样品传输管线，也不需要分析小屋，安装费爆采用隔爆方式。
3不需要仪表压缩空气、进样阀、柱切阀采用电磁阀(或用载气驱动)，电气部分的防50mL/min。
4载气消耗量很低、仅为8~10mL/min。
而传统色谱仪的载气消耗量一般大于。
5采用24V直流供电，因而称之为变送器式色谱仪，最大功耗一般在50~60W。
而传国外厂家开发小型色谱仪的初衷是希望用它替代传统大型色谱仪，但实际情况并不理想，十几年来，石油化工、炼油、化肥等行业仍在沿用传统的大型色谱仪，小型色谱仪在这工业领域中并未取得多大进展。
但在天然气行业，小型色谱仪却独占鳌头，这主要是由于在天然气输送管道现场，难于提供大型色谱仪所需要的仪表空气源，天然气的组成相对稳定，其分析属于常量分析，对色谱仪的要求不高，这些都有利于小型色谱仪在天然气行业的目前在我国市场销售的小型在线气相色谱仪产品主要有：日本山武-霍尼韦尔公司(Yamatake-Honeywell) SGC 3000智能型气相色谱仪；·美国丹尼尔公司(现属Emerson集团) D analyzer TM 500、700系列在线气相色谱仪；·德国Elster-In strom et公司En Cal 3000在线色谱仪；·德国RMG公司PGC9000VC天然气色谱仪·西门子公司(Siemens Appl idAutomation) Micro SAM小型在线气相色谱仪；·ABB公司Total flow 8200系列BTU/CV天然气色谱仪；·加拿大Galvanic公司(Galvanic Applied Sciences Inc.) PL GCⅡ型气相色谱仪；·美国Chandler公司(Chandler Engineering Company L.L.C.) 2920型在线热值分析色谱仪；·美国休斯敦·阿特拉斯公司(Houston Atlas Inc.) 6800系列在线气相色谱仪。
第5节 气相色谱仪简介一、气相色谱过程示意图气相色谱仪流程图二、气相色谱仪的组成气相色谱仪虽然种类很多，形式也各不一样，但主要由以下几部分组成：1．气路系统包括载气和检测器所用气体的气源（氮气、氦气、氢气、压缩空气等的钢瓶和气体发生器，气流路线），以及气体控制装置（压力表、针型阀、电磁阀、电子流量计）。
2．进样系统其作用是有效地将样品导入色谱柱进行分离，如自动进样器、进样阀、各种进样口（填充柱进样口、分流/不分流进样口、冷柱上进样口、程序升温进样口）以及顶空进样器、吹扫－捕集进样器、裂解进样器等辅助进样器。
3．柱系统包括加热箱、色谱柱以及与进样口和检测器连接的接头。
其中色谱柱性能是分离成败的关键。
色谱柱有填充柱：内径2-5mm，通常长度为1-3m。
主要用于一般不太复杂混合物的分析；制备柱：内径8-10mm，长1-10m，主要用于分离提纯样品；毛细管柱：一般内径为0.1-1mm，长1-100m以上，可以把固定液直接涂布、键合或交联在管壁上制成开口空心柱，也可将载体或吸附剂装入玻璃管中，然后拉制成内径为0.25-0.5mm 的填充毛细柱。
用于分析复杂混合物。
又有极性、中等极性、弱极性和非极性之分。
4.检测系统用于测定柱后流出组分的浓度(或质量)随时间的变化(微分型检测器)，常用的检测器有：热导检测器（TCD）、火焰检测器（FID）、氮磷检测器（NPD）、电子捕获检测器（ECD）、质谱检测器（MSD）、原子发射光谱检测器（AED）等。
5.数据处理系统：即对GC原始数据进行处理，绘制色谱图，并获得相应的定性或定量数据结果。
6.控制系统：主要是检测器、进样器和柱温的控制装置和检测器信号的控制等。
现代仪器自动化程度高，往往将各种控制功能（温度、气流、信号）和数据处理功能聚于一体，构成所谓工作站，通过计算机来全程实现所需功能。
色谱数据处理第6节数据处理最基本的功能是将检测器输出的模拟信号随时间变化的曲线即色谱图画出来。

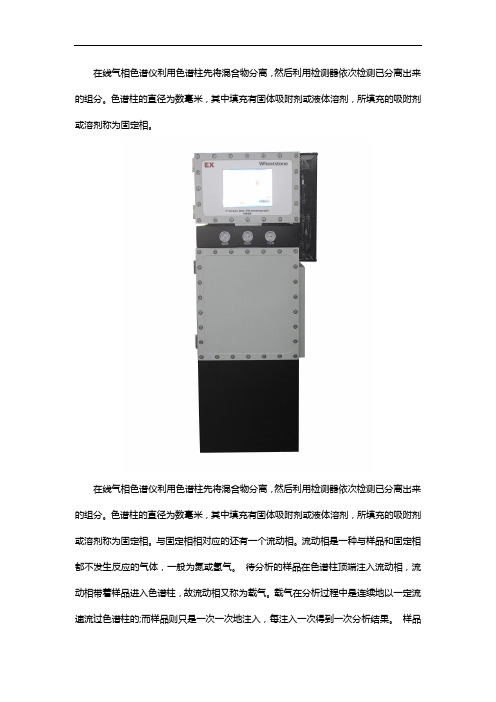

在线气相色谱仪利用色谱柱先将混合物分离，然后利用检测器依次检测已分离出来的组分。
色谱柱的直径为数毫米，其中填充有固体吸附剂或液体溶剂，所填充的吸附剂或溶剂称为固定相。
在线气相色谱仪利用色谱柱先将混合物分离，然后利用检测器依次检测已分离出来的组分。
色谱柱的直径为数毫米，其中填充有固体吸附剂或液体溶剂，所填充的吸附剂或溶剂称为固定相。
与固定相相对应的还有一个流动相。
流动相是一种与样品和固定相都不发生反应的气体，一般为氮或氢气。
待分析的样品在色谱柱顶端注入流动相，流动相带着样品进入色谱柱，故流动相又称为载气。
载气在分析过程中是连续地以一定流速流过色谱柱的;而样品则只是一次一次地注入，每注入一次得到一次分析结果。
样品在色谱柱中得以分离是基于热力学性质的差异。
在线气相色谱仪利用色谱柱先将混合物分离，然后利用检测器依次检测已分离出来的组分。
色谱柱的直径为数毫米，其中填充有固体吸附剂或液体溶剂，所填充的吸附剂或溶剂称为固定相。
与固定相相对应的还有一个流动相。
流动相是一种与样品和固定相都不发生反应的气体，一般为氮或氢气。
待分析的样品在色谱柱顶端注入流动相，流动相带着样品进入色谱柱，故流动相又称为载气。
载气在分析的过程中，是连续地以一定流速流过色谱柱的；而样品则只是一次一次地注入，每注入一次得到一次分析结果。
样品在色谱柱中得以分离是基于热力学性质的差异。
固定相与样品中的各组分具有不同的亲合力(对气固色谱仪是吸附力不同，对气液分配色谱仪是溶解度不同)。
当载气带着样品连续地通过色谱柱时，亲合力大的组分在色谱柱中移动速度慢，因为亲合力大意味着固定相拉住它的力量大。
亲合力小的则移动快。
4根柱管实际上是一根，只是用来表示样品中各组分在不同瞬间的状态。
样品是由A、B、C3个组分组成的混合物。
在载气刚将它们带入色谱柱时，三者是完全混合的，如状态(Ⅰ)。
经过一定时间，即载气带着它们在柱中走过一段距离后，三者开始分离，如状态(Ⅱ)。
气相色谱仪的操作说明书一、仪器概述气相色谱仪是一种常用的分析仪器，在化学、生物、环境等领域有广泛的应用。
它可以通过气相色谱法对复杂的混合物进行分离、定性、定量分析。
本操作说明书将详细介绍气相色谱仪的操作步骤和注意事项，以帮助用户准确、高效地使用该仪器。
二、仪器准备1. 确保气相色谱仪已经正确连接电源，并待仪器完全启动。
2. 检查气相色谱仪的气源供应是否正常，检查气瓶压力是否足够。
3. 检查色谱柱是否正确安装并连接好。
三、样品准备1. 根据需要进行样品的准备和预处理，确保样品质量和稳定性。
2. 选择适当的溶剂将样品溶解或稀释至适当浓度。
3. 若样品需要进一步提取或衍生化处理，请使用合适的方法进行。
四、样品注射1. 打开气相色谱仪软件，进入样品注射界面。
2. 将样品注射器插入进样口，并调整进样量和进样速度。
3. 注意避免气泡进入样品注射器，以免影响结果准确性。
五、仪器参数设定1. 在气相色谱仪软件中设置适当的方法参数，如柱温、流速、进样量等。
2. 根据样品性质和需要设定检测器的相关参数，如检测器的温度、增益等。
六、开始分析1. 点击软件中的“开始分析”按钮，仪器将开始进行色谱分离。
2. 观察色谱图，并根据需要进行峰识别和数据分析。
3. 如需再次分析样品，请确保注射器和色谱柱已清洗干净。
七、数据处理与结果分析1. 将数据导出到数据处理软件进行进一步的数据处理和分析。
2. 根据结果对样品进行定性、定量分析，并进行结果报告。
八、仪器关机1. 结束实验后，关闭气相色谱仪软件。
2. 将色谱柱进行适当的清洗和保养，确保其长期稳定使用。
3. 关闭气源和电源开关，完成仪器的关机。
使用气相色谱仪时需要注意以下事项：1. 操作过程中要注意安全，避免接触有毒有害物质，并正确佩戴个人防护设备。
2. 柱头和进样口要定期清洗，避免交叉污染和保持良好的色谱分离效果。
3. 注意样品的保存和处理，避免样品质量的变化对结果产生影响。
4. 定期进行仪器的维护和保养，如更换柱子、检修检测器等。
气相色谱仪紧要测什么气相色谱仪是一种广泛应用于化学、化工、医药、食品等领域的紧要分析仪器。
它能够高效分别和测定多而杂样品中的各种组分，其紧要测定的物质包含气体、液体和固体中的挥发性组分。
一、气相色谱仪的工作原理气相色谱仪的工作原理是利用色谱柱将样品中的各组分进行分别，然后通过检测器对分别后的组分进行检测和测量。
气相色谱仪的色谱柱一般是由玻璃或金属料子制成的，其内部填充有固定相，如硅胶、氧化铝等。
当样品中的组分被载气带入色谱柱后，由于固定相对各组分的吸附作用不同，因此各组分在色谱柱中的移动速度也会有所不同，从而实现各组分的分别。
二、气相色谱仪的紧要应用1.气体分析：气相色谱仪可以用于分析空气、氧气、氮气、二氧化碳等气体中的杂质和有害物质，如二氧化硫、一氧化碳、甲烷等。
2.液体分析：气相色谱仪可以用于分析各种液体中的挥发性组分，如汽油、柴油、润滑油等。
通过对这些液体中的组分进行分析，可以了解其成分和浓度，为生产和使用供应引导。
3.固体分析：气相色谱仪可以用于分析固体中的挥发性组分，如土壤、食品、药品等。
通过对这些固体中的组分进行分析，可以了解其成分和含量，为质量掌控和安全评估供应依据。
三、气相色谱仪的紧要优点1.高分别效能：气相色谱仪具有高分别效能，能够将多而杂样品中的各组分进行高效分别，适用于各种多而杂样品的分析。
2.高灵敏度：气相色谱仪具有高灵敏度，能够检测出低浓度的组分，为痕量分析供应可能。
3.宽线性范围：气相色谱仪的检测器具有宽线性范围，能够适应不同浓度样品的测量需求。
4.自动化程度高：气相色谱仪具有较高的自动化程度，能够实现自动进样、自动分别和自动检测等功能，提高分析效率和准确性。
5.应用范围广：气相色谱仪适用于各种领域，如化学、化工、医药、食品等，为不同领域的研究和应用供应支持。
总之，气相色谱仪是一种紧要的分析仪器，其紧要测定物质包含气体、液体和固体中的挥发性组分。
它具有高分别效能、高灵敏度、宽线性范围、自动化程度高等优点，广泛应用于各个领域的研究和应用中。
气相色谱仪的结构组成气相色谱仪（Gas Chromatograph, GC）是一种通过气相色谱分离物质的分析仪器。
它由一系列主要部分组成，包括进样系统、分离系统、检测系统和数据处理系统等。
下面将对每个部分的结构组成进行详细介绍。
1.进样系统：进样系统用于将待测样品引入气相色谱仪分离柱。
主要包括进样口、进样器和进样控制系统。
-进样口：进样口是样品引入气相色谱仪的通道。
可以通过自动进样装置和手动进样装置两种方式进行进样。
-进样器：进样器用于将待测样品按一定比例引入气相色谱仪分离柱。
常用的进样器有注射器、气泵进样器和气调进样器等。
-进样控制系统：进样控制系统用于控制进样装置的运转。
可以通过计算机或者手动操作进行控制。
2.分离系统：分离系统用于将待测样品混合物分离成单一组分。
主要包括分离柱、载气系统和温控系统。
-分离柱：分离柱是气相色谱仪的核心部件，用于分离混合物中的组分。
根据分离机理的不同，分离柱可分为毛细管柱和填充柱两种。
-载气系统：载气系统用于输送样品和驱使样品移动到分离柱。
主要包括气瓶、减压阀、流量计、进样装置等部分。
-温控系统：温控系统用于控制分离柱的温度，以保证分离的有效性。
通常使用的温控系统包括恒温器、热传导油浴和热电耦等。
3.检测系统：检测系统用于检测和定量各组分的信号，并将其转换为电信号。
主要包括检测器和信号放大器。
-检测器：检测器是气相色谱仪的关键部分，用于检测分离出的物质。
常用的检测器包括火焰离子化检测器（FID）、电子捕获检测器（ECD）、氮磷检测器（NPD）和质谱检测器等。
-信号放大器：信号放大器用于放大检测器输出的微弱电信号，以便进行后续的数据处理和分析。
4.数据处理系统：数据处理系统用于采集、处理和分析检测器输出的数据。
主要包括数据采集卡、计算机和分析软件等。
-数据采集卡：数据采集卡是将检测器输出的信号转换为数字信号，以便计算机进行处理的设备。
-计算机：计算机是对采集到的数据进行处理和分析的主要设备。
