电网短路电流计算1.短路电流的定义和基本原理：短路电流是电力系统中电流的最大值，通常发生在电网出现故障时。
故障时，电流会沿着故障点附近低阻抗路径流动，形成短路电流。
短路电流的大小取决于电源的最大输出功率、电网的电压和阻抗。
2.发电机短路电流计算方法：发电机并网接入电网时，短路电流的计算方法如下：2.1基础参数的获取：首先，需要获取发电机和电网的基础参数，包括发电机的额定功率（MVA）、额定电压（kV）、短路阻抗（pu）以及电网的短路容量（MVA）等。
2.2短路阻抗的确定：根据发电机的类型和连接方式，可以通过实验或者参考标准，确定发电机的短路阻抗。
短路阻抗通常以百分比（pu）的形式给出。
2.3短路电流计算方法：根据公式 I = U / Z ，其中I为短路电流（kA），U为发电机的电压（kV），Z为短路阻抗（pu），可以计算出短路电流的大小。
2.4确定故障位置：根据实际情况，需要确定故障发生的位置。
故障可以发生在发电机附近的高压侧，也可以发生在电网的其他位置。
2.5短路电流的限制：根据电网的规范和安全要求，需要对短路电流进行限制。
通常通过设置保护装置或者选择合适的发电机容量来限制短路电流。
3.短路电流计算的影响因素：短路电流的大小受到多种因素的影响，包括发电机容量、电网电压、短路阻抗、电缆长度等。
调整这些参数可以对短路电流进行控制和限制。
4.短路电流计算的用途：短路电流计算有助于电力系统的设计和保护设置。
它可以帮助工程师评估电网的稳定性、选择合适的保护装置、确定故障位置和排除电力系统中的潜在问题。
总结：电网短路电流计算是电力系统设计和保护设置中重要的一部分。
通过计算短路电流，可以评估电力系统的稳定性和安全性，为工程师提供有关电网故障的关键信息。
在发电机并网的情况下，短路电流的计算需要考虑发电机和电网的基本参数、短路阻抗的确定以及故障位置的确定等因素。
同时，通过合理调整这些参数，可以对短路电流进行控制和限制，以确保电力系统的正常运行。

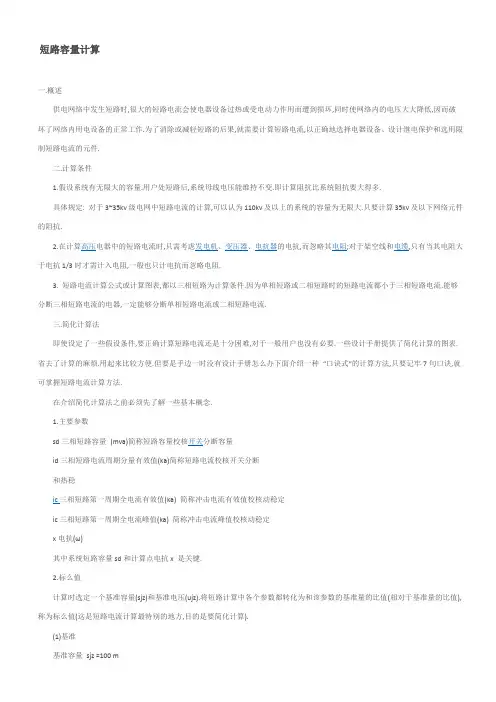

短路容量计算一.概述供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作.为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件.二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多.具体规定: 对于3~35kv级电网中短路电流的计算,可以认为110kv及以上的系统的容量为无限大.只要计算35kv及以下网络元件的阻抗.于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻.3. 短路电流计算公式或计算图表,都以三相短路为计算条件.因为单相短路或二相短路时的短路电流都小于三相短路电流.能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流.三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要.一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.在介绍简化计算法之前必须先了解一些基本概念.1.主要参数id三相短路电流周期分量有效值(ka)简称短路电流校核开关分断和热稳ic三相短路第一周期全电流峰值(ka) 简称冲击电流峰值校核动稳定x电抗(ω)其中系统短路容量sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(sjz)和基准电压(ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量sjz =100 m基准电压ujz规定为8级. 230, 115, 37, , , ,, kv有了以上两项,各级电压的基准电流即可计算出,例: ujz (kv)因为s=*u*i 所以ijz (ka)(2)标么值计算容量标么值s* =s/sjz.例如:当10kv母线上短路容量为200 mva时,其标么值容量s* = 200/100=2.电压标么值u*= u/ujz ; 电流标么值i* =i/ijz3无限大容量系统三相短路电流计算公式短路电流标么值: i*d = 1/x* (总电抗标么值的倒数).短路电流有效值: id= ijz* i*d=ijz/ x*(ka)冲击电流有效值: ic = id *√1 2 (k c-1)2 (ka)其中kc冲击系数,取所以ic =冲击电流峰值: ic =* id*kc= id (ka)当1000kva及以下变压器二次侧短路时,冲击系数kc ,取这时:冲击电流有效值ic =*id(ka)冲击电流峰值: ic = id(ka)掌握了以上知识,就能进行短路电流计算了.公式不多,又简单.但问题在于短路点的总电抗如何得到例如:区域变电所变压器的电一种方法是查有关设计手册,从中可以找到常用变压器、输电线路及电抗器的电抗标么值.求得总电抗后,再用以上公式计算短路电流; 设计手册中还有一些图表,可以直接查出短路电流.下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.4．简化算法【1】系统电抗的计算系统电抗，百兆为一。
短路容量短路容量是指电力系统中在短路条件下所能提供的最大电流。
在电力系统中，短路是指电流在电路中某一部分异常增大，超过系统设计或设备安全容纳范围所引起的电流过大现象。
短路容量的重要性短路容量是电力系统设计、运行和维护中一个重要的参数。
它决定了系统能否正常运行，并对设备的选择和保护方案产生影响。
准确计算短路容量，有助于确保电力系统可靠性和安全性。
短路容量的计算方法计算短路容量的方法有多种，常见的有：1.复合电路法：根据短路电流的复合电路特性，采用复合电路计算短路电流。
2.正序分解法：将系统分解为正序、负序和零序电路，分别计算短路电流，最后复合得出总短路电流。
3.数值解法：采用计算机仿真软件，对电力系统进行建模后，通过数值计算得出短路电流。
影响短路容量的因素影响短路容量的因素主要有以下几个：1.系统电压等级：系统电压等级越高，短路容量越大。
2.供电能力：供电能力越强，短路容量越大。
3.线路长度：线路长度越长，短路容量越小。
4.变压器容量：变压器容量越大，短路容量越大。
短路容量与设备保护的关系短路容量与设备保护方案密切相关。
在选取设备保护方案时，需要考虑短路容量，并确保设备能够承受短路电流。
如果短路容量超过设备承受能力，可能会造成设备损坏，甚至引起火灾等严重后果。
为了保护设备，通常会采取以下措施：1.安装熔断器或断路器：熔断器和断路器能够在电流超过设定值时断开电路，起到保护设备的作用。
2.设置过电压保护装置：当系统的电压超过设定值时，过电压保护装置会采取措施，保护设备免受电压过高的损害。
3.使用短路电流限制器：短路电流限制器能够限制电流在设备承受范围内，保护设备免受过大电流的损害。
短路容量的提高方法为了提高短路容量，可以采取以下措施：1.增加供电能力：提高供电能力可以增加短路容量。
2.增加系统电压等级：提高系统电压等级可以增加短路容量。
3.优化设备布局：合理布置设备，减少线路长度，可以增加短路容量。
4.使用高容量变压器：选择合适的变压器容量，可以增加短路容量。
