三绕组变压器的短路容量计算

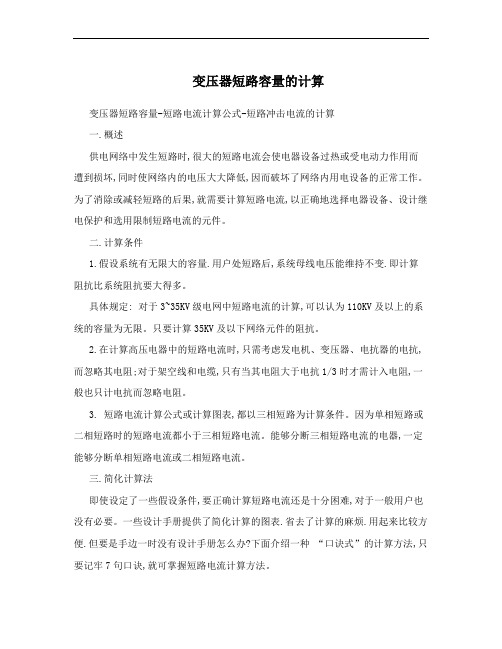

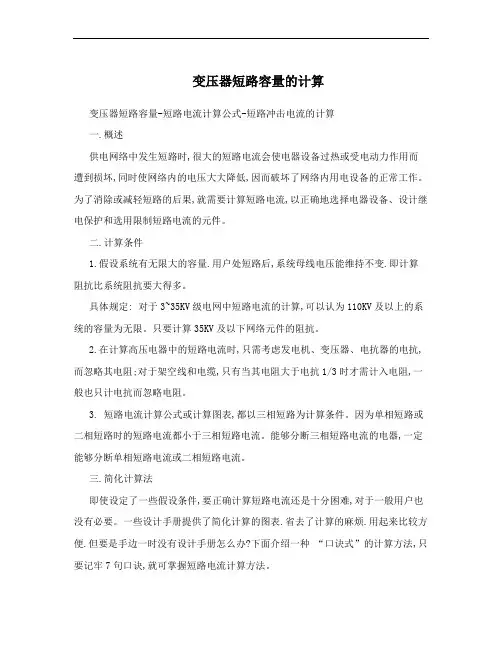

变压器短路容量的计算变压器短路容量-短路电流计算公式-短路冲击电流的计算一.概述供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。

为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。

二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。

具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。

只要计算35KV及以下网络元件的阻抗。

2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。

3. 短路电流计算公式或计算图表,都以三相短路为计算条件。

因为单相短路或二相短路时的短路电流都小于三相短路电流。

能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。

三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。

一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。

在介绍简化计算法之前必须先了解一些基本概念。

1.主要参数Sd三相短路容量 (MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(W)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量 Sjz =100 MVA基准电压 UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4,0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV) 37 10.5 6.3 0.4因为S=1.73*U*I 所以 IJZ (KA)1.565.59.16144(2)标么值计算容量标么值 S* =S/SJZ.例如:当10KV母线上短路容量为200 MVA时,其标么值容量S* = 200/100=2.电压标么值 U*= U/UJZ ; 电流标么值 I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *?1 2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了。

短路容量计算一.概述供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作.为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件.二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多.具体规定: 对于3~35kv级电网中短路电流的计算,可以认为110kv及以上的系统的容量为无限大.只要计算35kv及以下网络元件的阻抗.大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻.3. 短路电流计算公式或计算图表,都以三相短路为计算条件.因为单相短路或二相短路时的短路电流都小于三相短路电流.能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流.三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要.一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.在介绍简化计算法之前必须先了解一些基本概念.1.主要参数id三相短路电流周期分量有效值(ka)简称短路电流校核开关分断和热稳ic三相短路第一周期全电流峰值(ka) 简称冲击电流峰值校核动稳定x电抗(ω)其中系统短路容量sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(sjz)和基准电压(ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量sjz =100 m基准电压ujz规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 kv有了以上两项,各级电压的基准电流即可计算出,例: ujz (kv)3710.56.30.4因为s=1.73*u*i 所以ijz (ka)1.565.59.16144(2)标么值计算容量标么值s* =s/sjz.例如:当10kv母线上短路容量为200 mva时,其标么值容量s* = 200/100=2.电压标么值u*= u/ujz ; 电流标么值i* =i/ijz3无限大容量系统三相短路电流计算公式短路电流标么值: i*d = 1/x* (总电抗标么值的倒数).短路电流有效值: id= ijz* i*d=ijz/ x*(ka)冲击电流有效值: ic = id *√1 2 (kc-1)2 (ka)其中kc冲击系数,取1.8所以ic =1.52id冲击电流峰值: ic =1.41* id*kc=2.55 id (ka)当1000kva及以下变压器二次侧短路时,冲击系数kc ,取1.3这时:冲击电流有效值ic =1.09*id(ka)冲击电流峰值: ic =1.84 id(ka)掌握了以上知识,就能进行短路电流计算了.公式不多,又简单.但问题在于短路点的总电抗如何得到?例如:区域变电所变压器的一种方法是查有关设计手册,从中可以找到常用变压器、输电线路及电抗器的电抗标么值.求得总电抗后,再用以上公式计算短路电流; 设计手册中还有一些图表,可以直接查出短路电流.下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.4．简化算法【1】系统电抗的计算系统电抗，百兆为一。

变压器短路容量-短路电流计算公式-短路冲击电流的计算变压器短路容量-短路电流计算公式-短路冲击电流的计算发布者：admin 发布时间：2009-3-23 阅读：513次供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。

为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。

二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。

具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。

只要计算35KV及以下网络元件的阻抗。

2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。

3. 短路电流计算公式或计算图表,都以三相短路为计算条件。

因为单相短路或二相短路时的短路电流都小于三相短路电流。

能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。

三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。

一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。

在介绍简化计算法之前必须先了解一些基本概念。

1.主要参数Sd三相短路容量(MV A)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(W)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量Sjz =100 MV A基准电压UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4因为S=1.73*U*I 所以IJZ (KA)1.565.59.16144(2)标么值计算容量标么值S* =S/SJZ.例如:当10KV母线上短路容量为200 MV A时,其标么值容量S* = 200/100=2.电压标么值U*= U/UJZ ; 电流标么值I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1 2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KV A及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了。

变压器短路容量-短路电流计算公式-短路冲击电流的计算供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。

为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。

二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。

具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。

只要计算35KV及以下网络元件的阻抗。

2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。

3. 短路电流计算公式或计算图表,都以三相短路为计算条件。

因为单相短路或二相短路时的短路电流都小于三相短路电流。

能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。

三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。

一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。

在介绍简化计算法之前必须先了解一些基本概念。

1.主要参数Sd三相短路容量(MV A)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(W)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量Sjz =100 MV A基准电压UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4因为S=1.73*U*I 所以IJZ (KA)1.565.59.16144(2)标么值计算容量标么值S* =S/SJZ.例如:当10KV母线上短路容量为200 MV A时,其标么值容量S* = 200/100=2.电压标么值U*= U/UJZ ; 电流标么值I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1 2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KV A及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了。

变380V低压侧短路电流计算：＝6％时Ik＝25Se＝4％时Ik＝37Se上式中Uk：变压器的阻抗电压,记得好像是Ucc;Ik：总出线处短路电流ASe：变压器容量KVA3;峰值短路电流＝Ik4.两相短路电流＝Ik5.多台变压器并列运行Ik＝S1+S2+;;;;SnUk变压器短路容量-短路电流计算公式-短路冲击电流的计算一.概述供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作;为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件;二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多;具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限;只要计算35KV及以下网络元件的阻抗;2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻;3. 短路电流计算公式或计算图表,都以三相短路为计算条件;因为单相短路或二相短路时的短路电流都小于三相短路电流;能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流;三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要;一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法;在介绍简化计算法之前必须先了解一些基本概念;1.主要参数Sd三相短路容量 MVA简称短路容量校核开关分断容量Id三相短路电流周期分量有效值KA简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值KA 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值KA 简称冲击电流峰值校核动稳定x电抗W其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量Sjz和基准电压Ujz.将短路计算中各个参数都转化为和该参数的基准量的比值相对于基准量的比值,称为标么值这是短路电流计算最特别的地方,目的是要简化计算.1基准基准容量 Sjz =100 MVA基准电压 UJZ规定为8级. 230, 115, 37, , , ,, KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ KV3因为S=UI 所以 IJZ KA442标么值计算容量标么值 S =S/SJZ.例如:当10KV母线上短路容量为200 MVA时,其标么值容量S = 200/100=2.电压标么值 U= U/UJZ ; 电流标么值 I =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: Id = 1/x 总电抗标么值的倒数.短路电流有效值: Id= IJZ Id=IJZ/ xKA冲击电流有效值: IC = Id √1 2 KC-12 KA其中KC冲击系数,取所以IC =冲击电流峰值: ic = IdKC= Id KA当1000KVA及以下变压器二次侧短路时,冲击系数KC ,取这时:冲击电流有效值IC =IdKA冲击电流峰值: ic = IdKA掌握了以上知识,就能进行短路电流计算了;公式不多,又简单.但问题在于短路点的总电抗如何得到例如:区域变电所变压器的电抗、输电线路的电抗、企业变电所变压器的电抗,等等;一种方法是查有关设计手册,从中可以找到常用变压器、输电线路及电抗器的电抗标么值.求得总电抗后,再用公式计算短路电流; 设计手册中还有一些图表,可以直接查出短路电流;下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法;4．简化算法1系统电抗的计算系统电抗,百兆为一;容量增减,电抗反比;100除系统容量例：基准容量 100MVA;当系统容量为100MVA时,系统的电抗为XS=100/100＝1当系统容量为200MVA时,系统的电抗为XS=100/200＝当系统容量为无穷大时,系统的电抗为XS=100/∞＝0系统容量单位：MVA系统容量应由当地供电部门提供;当不能得到时,可将供电电源出线开关的开断容量作为系统容量;如已知供电部门出线开关为W-VAC 12KV 2000A 额定分断电流为40KA;则可认为系统容量S=4010000V=692MVA, 系统的电抗为XS=100/692＝;2变压器电抗的计算110KV, 除变压器容量；35KV, 7除变压器容量；10KV{6KV}, 除变压器容量;例：一台35KV 3200KVA变压器的电抗X=7/=一台10KV 1600KVA变压器的电抗X==变压器容量单位：MVA这里的系数,7,实际上就是变压器短路电抗的％数;不同电压等级有不同的值; 3电抗器电抗的计算电抗器的额定电抗除额定容量再打九折;例：有一电抗器 U=6KV I= 额定电抗 X=4% ;额定容量 S=6= MVA. 电抗器电抗X={4/}=电抗器容量单位：MVA4架空线路及电缆电抗的计算架空线：6KV,等于公里数；10KV,取1/3；35KV,取 3％0电缆：按架空线再乘;例：10KV 6KM架空线;架空线路电抗X=6/3=210KV 电缆;电缆电抗X={3}=;这里作了简化,实际上架空线路及电缆的电抗和其截面有关,截面越大电抗越小; 5短路容量的计算电抗加定,去除100;例：已知短路点前各元件电抗标么值之和为X∑=2, 则短路点的短路容量Sd=100/2=50 MVA;短路容量单位：MVA6短路电流的计算6KV,除电抗；10KV,除电抗; 35KV,除电抗; 110KV,除电抗;,150除电抗例：已知一短路点前各元件电抗标么值之和为X∑=2, 短路点电压等级为6KV,则短路点的短路电流 Id=2=;短路电流单位：KA7短路冲击电流的计算1000KVA及以下变压器二次侧短路时：冲击电流有效值Ic=Id, 冲击电流峰值ic= 1000KVA以上变压器二次侧短路时：冲击电流有效值Ic=, 冲击电流峰值ic=例：已知短路点{1600KVA变压器二次侧}的短路电流 Id=,则该点冲击电流有效值Ic=,＝＝,冲击电流峰值ic==406=;可见短路电流计算的关键是算出短路点前的总电抗{标么值}.但一定要包括系统电抗; 欢迎转载,信息来自维库电子市场网。

短路容量计算短路电流速算摘要:介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。

原作是多年前发表在《建筑电气》上的。

具体时间和作者已不记得。

本人只是稍作整理供有需要的同行参考。

关键词:短路电流计算方法口诀一.概述供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作.为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件.二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多.具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限大.只要计算35KV及以下网络元件的阻抗.2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻.3. 短路电流计算公式或计算图表,都以三相短路为计算条件.因为单相短路或二相短路时的短路电流都小于三相短路电流.能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流.三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要.一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.在介绍简化计算法之前必须先了解一些基本概念.1.主要参数Sd三相短路容量 (MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(Ω)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量 Sjz =100 MVA基准电压 UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV 有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4 因为 S=1.73*U*I 所以 IJZ (KA)1.565.59.16144(2)标么值计算容量标么值 S* =S/SJZ.例如:当10KV母线上短路容量为200 MVA时,其标么值容量S* = 200/100=2.电压标么值 U*= U/UJZ ; 电流标么值 I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *?1 2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以 IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了.公式不多,又简单.但问题在于短路点的总电抗如何得到?例如:区域变电所变压器的电抗、输电线路的电抗、企业变电所变压器的电抗,等等.一种方法是查有关设计手册,从中可以找到常用变压器、输电线路及电抗器的电抗标么值.求得总电抗后,再用以上公式计算短路电流; 设计手册中还有一些图表,可以直接查出短路电流.下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.4(简化算法【1】系统电抗的计算系统电抗，百兆为一。

变压器容量短路电流计算
1.变压器容量计算
变压器容量计算是确定一台变压器最大能够容纳的负载容量的计算方法，其基本计算原理是：根据变压器的结构及技术要求确定变压器的容量
大小，通常要求变压器在负载范围内输出电压为5%以内，过载能力应大
于110%，短路能力应大于150%。

传统的变压器容量计算，一般是根据变压器的售电量和负载电压计算
出其容量，即
对于电力变压器，在确定容量大小时，还须考虑初功率损失（由于铁
芯有铁损）、负载损失及变压器其他损失，以确保它能够为负载提供足够
的电能，并保持变压器的正常工作。

最终容量=初始额定容量X增大系数
Kf
2.短路计算
当变压器在短路状态下工作时，由于变压器的支路中，电流突然增加，从而引起变压器的内部热量大量增加，使绝缘物质老化加快，或产生火花
等有损绝缘物质及铁芯的情况，因此，短路容量是变压器的一项重要性能
指标。

为了确定变压器的短路容量，通常需要求解变压器的最小耐受短路
容量（MVA）
其中，最小耐受短路容量MVA＝XN×KN
其中，XN为变压器的额定容量，KN为系数，通常KN为1.3。

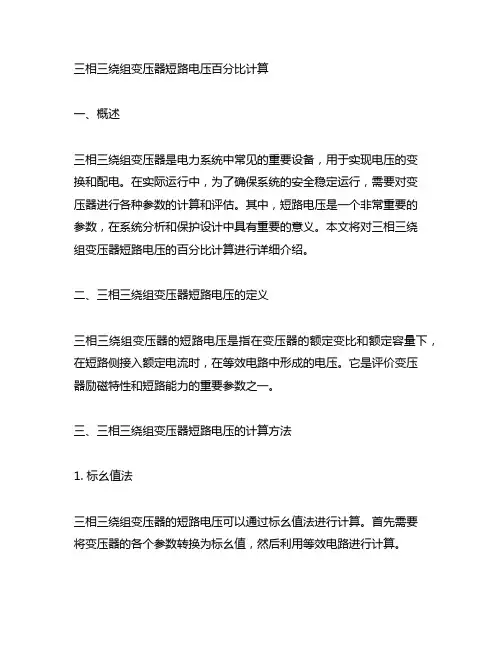

三相三绕组变压器短路电压百分比计算一、概述三相三绕组变压器是电力系统中常见的重要设备，用于实现电压的变换和配电。

在实际运行中，为了确保系统的安全稳定运行，需要对变压器进行各种参数的计算和评估。

其中，短路电压是一个非常重要的参数，在系统分析和保护设计中具有重要的意义。

本文将对三相三绕组变压器短路电压的百分比计算进行详细介绍。

二、三相三绕组变压器短路电压的定义三相三绕组变压器的短路电压是指在变压器的额定变比和额定容量下，在短路侧接入额定电流时，在等效电路中形成的电压。

它是评价变压器励磁特性和短路能力的重要参数之一。

三、三相三绕组变压器短路电压的计算方法1. 标幺值法三相三绕组变压器的短路电压可以通过标幺值法进行计算。

首先需要将变压器的各个参数转换为标幺值，然后利用等效电路进行计算。

2. 电压降法电压降法是一种常用的计算短路电压的方法，通过对变压器的额定短路电压和额定短路电流进行计算，并考虑变压器的连接方式和电压折算系数，可以准确地计算出变压器的短路电压。

3. 等效电路法等效电路法是一种直观、简便的计算方法，通过将变压器转化为等效电路，利用等效电路的方法进行计算，可以得到较为准确的短路电压。

四、三相三绕组变压器短路电压百分比的计算三相三绕组变压器的短路电压百分比是指变压器短路电压与额定电压的比值，通常以百分数的形式表示。

计算公式为：\[ \ \ short \ circuit \ voltage = \frac{V_{sc}}{V_{rated}} \times100\ \]其中，\( V_{sc} \)为短路电压，\( V_{rated} \)为额定电压。

在实际计算中，需要考虑变压器的连接方式、电压折算系数、短路电压的计算方法等因素，以确保计算准确。

五、结论三相三绕组变压器短路电压百分比的计算是电力系统中的重要工作之一，它直接关系到系统的安全稳定运行。

在实际工程中，需要根据变压器的具体参数和接线方式，选择合适的计算方法，并对短路电压进行准确的计算和评估。
