电网短路电流计算1.短路电流的定义和基本原理：短路电流是电力系统中电流的最大值，通常发生在电网出现故障时。
故障时，电流会沿着故障点附近低阻抗路径流动，形成短路电流。
短路电流的大小取决于电源的最大输出功率、电网的电压和阻抗。
2.发电机短路电流计算方法：发电机并网接入电网时，短路电流的计算方法如下：2.1基础参数的获取：首先，需要获取发电机和电网的基础参数，包括发电机的额定功率（MVA）、额定电压（kV）、短路阻抗（pu）以及电网的短路容量（MVA）等。
2.2短路阻抗的确定：根据发电机的类型和连接方式，可以通过实验或者参考标准，确定发电机的短路阻抗。
短路阻抗通常以百分比（pu）的形式给出。
2.3短路电流计算方法：根据公式 I = U / Z ，其中I为短路电流（kA），U为发电机的电压（kV），Z为短路阻抗（pu），可以计算出短路电流的大小。
2.4确定故障位置：根据实际情况，需要确定故障发生的位置。
故障可以发生在发电机附近的高压侧，也可以发生在电网的其他位置。
2.5短路电流的限制：根据电网的规范和安全要求，需要对短路电流进行限制。
通常通过设置保护装置或者选择合适的发电机容量来限制短路电流。
3.短路电流计算的影响因素：短路电流的大小受到多种因素的影响，包括发电机容量、电网电压、短路阻抗、电缆长度等。
调整这些参数可以对短路电流进行控制和限制。
4.短路电流计算的用途：短路电流计算有助于电力系统的设计和保护设置。
它可以帮助工程师评估电网的稳定性、选择合适的保护装置、确定故障位置和排除电力系统中的潜在问题。
总结：电网短路电流计算是电力系统设计和保护设置中重要的一部分。
通过计算短路电流，可以评估电力系统的稳定性和安全性，为工程师提供有关电网故障的关键信息。
在发电机并网的情况下，短路电流的计算需要考虑发电机和电网的基本参数、短路阻抗的确定以及故障位置的确定等因素。
同时，通过合理调整这些参数，可以对短路电流进行控制和限制，以确保电力系统的正常运行。
主变压器容量的选择原则主变压器是电力系统中的重要设备，负责将发电厂输送的高压电能变压为适合输送和使用的低压电能。
主变压器容量的选择是一个重要的决策，它直接影响到电力系统的可靠性、经济性和安全性。
下面将介绍主变压器容量选择的一些原则。
1.负载需求主变压器容量的选择首先应满足负载需求。
负载需求是指系统中各个用户的用电需求，包括瞬时负荷和持续负荷。
瞬时负荷是指短时间内出现的高峰负荷，如电动机启动时的冲击负荷；持续负荷是指长时间内持续存在的负荷，如照明、空调等。
根据负载需求的峰值和平均值，确定主变压器容量的最低值。
2.系统短路容量主变压器容量的选择还应考虑系统的短路容量。
短路容量是指系统中电源端到短路点之间的电流能力，它影响到短路故障时的电流限制和保护设备的选择。
主变压器容量应满足系统的短路容量要求，保证系统在短路时能够正常运行，并提供足够的电流保护。
3.资金投入主变压器容量的选择还受到资金投入的限制。
主变压器是一项重要的固定资产，其价格随容量的增加而增加。
因此，在选择主变压器容量时，需要综合考虑资金投入和经济效益，选择最经济的容量。
一般来说，容量较小的主变压器初始投资较低，但随着负荷的增加，可能需要增加或更换主变压器，增加运行成本和维护成本。
容量较大的主变压器初始投资较高，但能够满足较长时间内的负荷需求，降低运行成本和维护成本。
4.可靠性要求主变压器容量的选择还应考虑系统的可靠性要求。
可靠性是指系统在规定的时间内连续运行的能力。
主变压器是电力系统的重要组成部分，其可靠性直接影响到系统的可靠性。
一般来说，容量较小的主变压器运行时负荷较大，容易过载；容量较大的主变压器运行时负荷较低，可靠性较高。
因此，在选择主变压器容量时，需要综合考虑系统的可靠性要求，选择适合的容量。
5.未来发展预测综上所述，主变压器容量的选择应综合考虑负载需求、系统短路容量、资金投入、可靠性要求和未来发展预测等因素。
选择主变压器容量的原则可以归纳为以下几点：1.负载需求：根据系统的负载需求确定主变压器的容量。
低压系统短路电流的计算一、低压系统短路电流的定义低压系统短路电流是指在电力系统中出现短路故障时，电路中的电流急剧增大，达到最大值的电流。
通常情况下，短路电流可以分为对称电流和不对称电流。
对称电流是指短路电流的三个相位之间的电流幅值相等，相位角相差120度，是对称的。
而不对称电流是指短路电流的三个相位之间的电流幅值和相位角不相等，是不对称的。
二、低压系统短路电流的计算方法1.全电气法全电气法是通过全部的电气参数来计算短路电流的方法，可以精确计算短路电流的大小和波形。
其计算步骤如下：(1) 短路电流的基本公式为：Isc=U/Z，其中Isc为短路电流，U为电压，Z为总阻抗。
(2)计算电源电压：U=Un*1.05，其中Un为额定电压。
(3)计算负荷侧电压：Uf=Un*1.05*UF，其中Un为额定电压，UF为负荷变压器的变比。
(4)计算变压器阻抗：Zt=(Zp*左箭头Uf^2)/P，其中Zp为变压器的阻抗，左箭头表示反箭头。
(5)计算线路阻抗：Zl=Rl+左箭头Xl，其中Rl为线路的电阻，Xl为线路的电抗。
(6)计算电压降：∆U=左箭头Uf*Zt/(Zt+Zl)，其中左箭头Uf为电压的发生器。
(7)计算短路电流：Isc=∆U/(Zt+Zl)，其中∆U为电压降。
(8)计算短路电流的对称分量。
2.阻抗法阻抗法是通过系统的等值视为许多等效电阻串联来计算短路电流的方法，简化了计算过程。
其计算步骤如下：(1)确定总接线方式：单相式、三相四线式、三相三线式。
(2)计算设备的最小对称短路容量。
(3)计算电阻和电抗的等效值。
(4)确定短路发生位置，选择发生最大短路的点。
三、低压系统短路电流的影响因素1.电源容量：电源的容量越大，短路电流也越大。
2.发电机励磁特性：励磁特性的增加将使短路电流增大。
3.电源内阻：电源内阻越小，短路电流越大。
4.电源电压：电源电压的升高将使短路电流增大。
5.发电机的发电能力：发电机的发电能力和同步电机、逆功率保护的设备容量成正比，其短路电流也将增加。
断路器选择依据断路器是一种用于保护电气设备和电路的开关装置，它能够在电路出现故障时自动切断电流，防止电气设备和电路过载或短路。
在选择断路器时，我们需要考虑多个因素，以确保其能够适应具体的应用环境和需求。
下面将从以下几个方面介绍断路器选择的依据。
1. 额定电流：断路器的额定电流是指它能够正常运行的最大电流。
在选择断路器时，我们需要根据电路的负载情况确定额定电流。
如果负载电流超过断路器的额定电流，断路器会被过载，无法正常工作。
因此，选择断路器时，额定电流要大于负载电流。
2. 短路容量：短路容量是断路器能够安全切断的最大电流。
当电路发生短路时，电流会急剧增加，如果断路器的短路容量不足，就无法及时切断电流，可能导致严重的火灾和安全事故。
因此，在选择断路器时，需要根据电路的短路容量确定断路器的额定短路容量。
3. 使用环境：不同的应用环境对断路器的要求也不同。
例如，在潮湿的环境中，我们需要选择防潮性能好的断路器；在易燃易爆场所，我们需要选择防爆性能好的断路器。
因此，在选择断路器时，需要考虑其使用环境，确保其能够安全可靠地工作。
4. 使用寿命：断路器的使用寿命是指其能够正常运行的时间。
一般来说，断路器的使用寿命越长，其质量越好，性能越稳定。
因此，在选择断路器时，我们需要选择具有较长使用寿命的产品，以减少维护和更换的频率。
5. 故障指示：一些高级断路器具有故障指示功能，可以显示断路器的工作状态，提醒用户是否需要维修或更换断路器。
在选择断路器时，我们可以考虑选择具有故障指示功能的产品，以提高故障排查效率。
6. 安全性能：断路器作为保护电气设备和电路的关键装置，其安全性能至关重要。
在选择断路器时，我们需要选择具有良好安全性能的产品，以确保电气设备和电路的安全运行。
选择合适的断路器需要考虑多个因素，包括额定电流、短路容量、使用环境、使用寿命、故障指示和安全性能等。
只有根据具体的应用需求和环境特点，选择符合要求的断路器，才能确保电气设备和电路的安全可靠运行。
1.(单选题) 电力系统静态稳定的实用判据是（）。
A． B． C． D．答题： A. B. C. D. （已提交）参考答案：A问题解析：答题： A. B. C. D.答题： A. B. C. D.答题： A. B. C. D.5.(单选题) 电力系统静态稳定的实用判据是（）。
A.B.C. 加速面积大于减速面积D．加速面积小于减速面积答题： A. B. C. D. （已提交）参考答案：A问题解析：答题： A. B. C. D.答题： A. B. C. D.答题： A. B. C. D.答题： A. B. C. D.答题： A. B. C. D.答题： A. B. C. D.问题解析：12.(单选题) 系统发生两相短路时，短路点正序电流的计算公式是（）。
A． B．C． D．答题： A. B. C. D. （已提交）答题： A. B. C. D.答题： A. B. C. D.问题解析：15.(单选题) 作为判据主要应用于分析简单系统的（）。
A. 暂态稳定B.故障计算C.静态稳定D.调压计算答题： A. B. C. D. （已提交）参考答案：C问题解析：答题： A. B. C. D.答题： A. B. C. D.答题： A. B. C. D.答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D.答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D.答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D.答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D.答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D.答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D.答题： A. B. C. D.答题： A. B. C. D.问题解析：53.(单选题) 作为判据主要应用于分析简单系统的（）A. 暂态稳定B. 故障计算C. 静态稳定D. 调压计算答题： A. B. C. D. （已提交）参考答案：C问题解析：答题： A. B. C. D.答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D.答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D.答题： A. B. C. D.问题解析：65.(单选题) 系统发生两相短路时，短路点正序电流的计算公式是（）A、B、C、D、答题： A. B. C. D. （已提交）参考答案：B问题解析：66.(单选题) 系统发生单相接地短路时m(n)的值为（）A、1B、C、3D、0答题： A. B. C. D. （已提交）参考答案：C问题解析：答题： A. B. C. D.答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D.答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D.答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题：对. 错答题：对. 错答题：对. 错答题：对. 错答题：对. 错答题：对. 错答题：对. 错答题：对. 错答题：对. 错答题：对. 错答题：对. 错答题：对. 错答题：对. 错答题：对. 错答题：对. 错答题：对. 错答题：对. 错答题：对. 错答题：对. 错答题：对. 错。

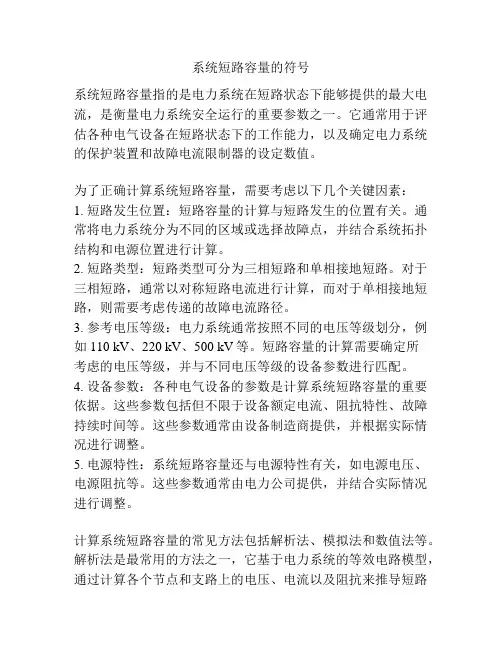

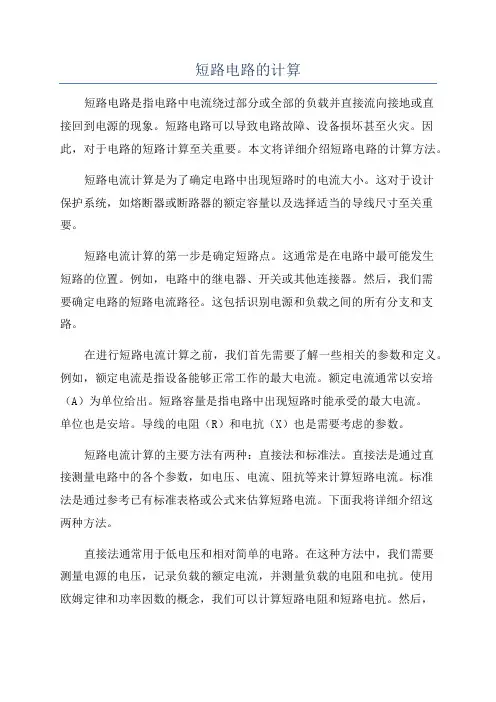

短路电路的计算短路电路是指电路中电流绕过部分或全部的负载并直接流向接地或直接回到电源的现象。
短路电路可以导致电路故障、设备损坏甚至火灾。
因此，对于电路的短路计算至关重要。
本文将详细介绍短路电路的计算方法。
短路电流计算是为了确定电路中出现短路时的电流大小。
这对于设计保护系统，如熔断器或断路器的额定容量以及选择适当的导线尺寸至关重要。
短路电流计算的第一步是确定短路点。
这通常是在电路中最可能发生短路的位置。
例如，电路中的继电器、开关或其他连接器。
然后，我们需要确定电路的短路电流路径。
这包括识别电源和负载之间的所有分支和支路。
在进行短路电流计算之前，我们首先需要了解一些相关的参数和定义。
例如，额定电流是指设备能够正常工作的最大电流。
额定电流通常以安培（A）为单位给出。
短路容量是指电路中出现短路时能承受的最大电流。
单位也是安培。
导线的电阻（R）和电抗（X）也是需要考虑的参数。
短路电流计算的主要方法有两种：直接法和标准法。
直接法是通过直接测量电路中的各个参数，如电压、电流、阻抗等来计算短路电流。
标准法是通过参考已有标准表格或公式来估算短路电流。
下面我将详细介绍这两种方法。
直接法通常用于低电压和相对简单的电路。
在这种方法中，我们需要测量电源的电压，记录负载的额定电流，并测量负载的电阻和电抗。
使用欧姆定律和功率因数的概念，我们可以计算短路电阻和短路电抗。
然后，我们可以使用电路中的各种支路和分支的电阻、电抗和电源电阻的数学运算来计算短路电流。
标准法通常适用于高电压和复杂的电路。
在这种方法中，我们使用已有的标准和公式来估算短路电流。
例如，根据特定设备的标准，我们可以找到相应设备的短路容量。
然后，我们使用已知的电路参数，如电阻、电抗和电源电压，在标准公式中代入这些值来计算短路电流。
无论使用哪种方法，短路电流计算都应该考虑到电路中所有的分支、支路和连接器。
此外，电路中的电源电阻也应该包括在短路电流计算中。
还应该注意电压降和功率因数的影响。

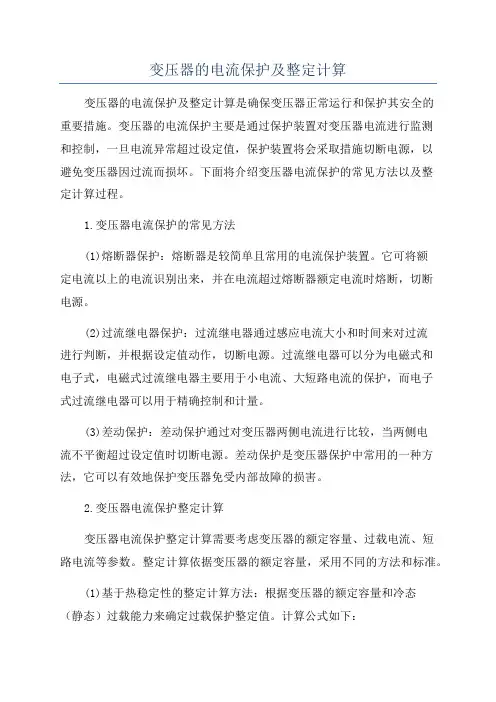

变压器的电流保护及整定计算变压器的电流保护及整定计算是确保变压器正常运行和保护其安全的重要措施。
变压器的电流保护主要是通过保护装置对变压器电流进行监测和控制，一旦电流异常超过设定值，保护装置将会采取措施切断电源，以避免变压器因过流而损坏。
下面将介绍变压器电流保护的常见方法以及整定计算过程。
1.变压器电流保护的常见方法(1)熔断器保护：熔断器是较简单且常用的电流保护装置。
它可将额定电流以上的电流识别出来，并在电流超过熔断器额定电流时熔断，切断电源。
(2)过流继电器保护：过流继电器通过感应电流大小和时间来对过流进行判断，并根据设定值动作，切断电源。
过流继电器可以分为电磁式和电子式，电磁式过流继电器主要用于小电流、大短路电流的保护，而电子式过流继电器可以用于精确控制和计量。
(3)差动保护：差动保护通过对变压器两侧电流进行比较，当两侧电流不平衡超过设定值时切断电源。
差动保护是变压器保护中常用的一种方法，它可以有效地保护变压器免受内部故障的损害。
2.变压器电流保护整定计算变压器电流保护整定计算需要考虑变压器的额定容量、过载电流、短路电流等参数。
整定计算依据变压器的额定容量，采用不同的方法和标准。
(1)基于热稳定性的整定计算方法：根据变压器的额定容量和冷态（静态）过载能力来确定过载保护整定值。
计算公式如下：Ith = K1 × IL其中Ith为过载保护整定值，K1为系数，IL为变压器的额定容量。
(2)基于热瞬时稳定性的整定计算方法：根据变压器的额定容量和动态过载能力来确定过载保护整定值。
计算公式如下：Ith = K2 × IL其中Ith为过载保护整定值，K2为系数，IL为变压器的额定容量。
(3)基于短路容量的整定计算方法：根据变压器的额定容量和短路容量来确定短路保护整定值。
计算公式如下：Isc = K3 × IL其中Isc为短路保护整定值，K3为系数，IL为变压器的额定容量。
整定计算中，系数K1、K2、K3的值根据具体变压器的类型、参数和特性来确定，一般可以参考相关国际、国家或地方的标准和规范。
1短路容量的确定2整流装置主电量计算（1）电解槽参数电解槽：25kt/a, 164对/台槽电压：3.08（期待值）电流密度：（运行値）5.0 KA/m2（设计值）6.0 KA/m2（（（2）最大要求电压595V电流 15kA × 4系统（3）空载电压Udio=Udn(1+P/Pt)+S*Ns*Utm+Ud/(1-b％)(CoSαmax-Kx*Ux％)式中：P/Pt=0.01（变压器铜耗百分值）；P--变压器铜损；Pt-变压器直流功率S*Ns*Utm=2*1*1.5=3(V,)式中：S--桥臂串联数，三相桥全控S=2；Ns--每个桥臂元件串联数；Utm--元件峰值压降，取1.5V；Ud=3V,附加的直流压降。
CoSαmax=CoS20°=0.94(深控后有额定电压输出），控制角α=20°Kx*Ux％=0.5*10％=0.05式中：Kx--变压器的直流压降换算系数，取0.5；Ux--变压器阻抗的电抗部分。
b％=5％，电网电压波动系数。
空载电压Udio=595*1.01+3+3/（1-0.05）（0.94-0.05）=606.95/0.85=714V （4）空载直流功Pdo=Udio*Idn=714*15=10710kw（5）整流变压器网侧容量Sl=1.05Pdo=11245.5kVA，取11250kVA(6)110kv侧网侧电流IL=SL/√3UL=11250/1.732*110=59A(7)对于6脉波整流装置，基波有效值与整个波形的有效值比为0.955，网侧基波电流IL（1）=0.955*59=56A3各次谐波计算3.1特征谐波的次数h=k*p±1式中：k—整数1、2、3…。
p--整流电路的相数或每周脉动数，这里取p=123.2重叠角计算设Uk％=10％，α=15°。
(1)控制角α=0时的换相角为ｕ0CoSｕ0=1- Uk％=1-10％=0.9，ｕ0=25.8°=26°.（2）控制角α≠0时的换相角为ｕCoS（α+ｕ）= CoSα-（1- CoSｕ0）CoS（15°+ｕ）=CoS15°-1+0.9=0.86615°+ｕ=30°，ｕ=15°3.3网侧谐波电流有效值与基波电流有效值之比根据α=15°ｕ=15°，由下式计算Ih/IL（1）=1/h(CoSα- CoS（α+ｕ）)*(Sin令Kh= Ih/IL（1）,计算结果如下：K5=0.186 K7=0.124 K11=0.063 K13=0.046 K17=0.022 K19=0.0142 K23=0.0051 K25=0.004K29=0.0058 K31=0.0064 K35=0.0062 K37=0.0055 K41=0.0037K43=0.0028 K47=0.0012 K49=0.0011I5= K5 *IL（1）=0.186*56=10.416(A) I7=0.124*56=6.944(A) I11=0.063*56=3.528 I13=0.046*56=2.576 I17=0.022*56=1.232 I19=0.0142*56=0.7952 I23=0.0051*56=0.2856 I25=0.004*56=0.224I29=0.0058*56=0.3248 I31=0.0064*56=0.3584I35=0.0062*56=0.3472 I37=0.0055*56=0.308 I41=0.0037*56=0.2072 I43=0.0028*56=0.1568 I47=0.0012*56=0.0672 I49=0.0011*56=0.0616 3.5流入系统谐波电流（1）假设动力系统吸收10％，其余90％流入系统.（2）非特征谐波电流含有率5％单台整流器特征谐波 4台整流器特征谐波Ish5％时特征谐波Is5=0.9*10.416=9.3744 37.4976 1.8749Is7=0.9*6.944=6.2496 24.9984 1.2499Is11=0.9*3.528=3.1752 12.7008 0.6350Is13=0.9*2.576=2.3184 9.2736 0.4637Is17=0.9*1.232=1.1088 4.4352 0.2218Is19=0.9*0.7952=0.7157 2.863 0.1431Is23=0.9*0.2856 =0.2570 1.0282 0.0514Is25=0.9*0.224=0.2016 0.8064 0.0403Is29=0.9*0.3248=0.29232 1.1693 0.05846Is31=0.9*0.3584 =0.3226 1.2902 0.0645Is35=0.9*0.3472=0.31248 1.2499 0.0625Is37=0.9*0.308 =0.2772 1.1088 0.0544Is41=0.9*0.2072=0.18648 0.74592 0.037296Is43=0.9*0.1568 =0.1411 0.5648 0.02822Is47=0.9*0.0672 =0.0648 0.2419 0.0121Is49=0.9*0.0616=0.0554 0.2218 0.01113.5 110kv母线最小短路容量1303.14MVA时，计算各次谐波电压（1）系统阻抗Xs1=U*U/Smin=110*110/1303.14=9.285（2）计算各次谐波电压Uh=Ish*Xsh=Ish*(h*Xs1)特征谐波电压5％非特征谐波电压U5=37.4976 *(5*9.285)=1.74(KV) 0.087(KV)U7=24.9984 *(7*9.285)=1.625(KV) 0.081(KV)U11=12.7008*(11* 9.285)=1.297(KV) 0.065(KV)U13=9.2736*(13* 9.285)=1.119 0.056U17=4.4352 *(17* 9.285)=0.7 0.035U19=2.863*(19* 9.285)=0.505 0.0255U23= 1.0282 *(23* 9.285)=0.22 0.011U25= 0.8064 *(25* 9.285)=0.187 0.01U29=1.1693 *(29* 9.285)=0.456 0.023U31=1.2902 *(31* 9.285)=0.371 0.019U35= 1.2499 *(35* 9.285)=0.406 0.02U37= 1.1088 *(37* 9.285)=0.38 0.02U41= 0.74592 *(41* 9.285)=0.28 0.014U43=0.5648 *(43* 9.285)=0.226 0.011U47= 0.2419 *(47* 9.285)=0.106U49=0.2218 *(49* 9.285)=0.101(3)按单机组12脉波，整变相位角相差7.5°,4机组等效48脉波.U47、U49为特征谐波电压，其余均为非特征谐波电压。
当Kh(f）=5％时，5至49次的总谐波电压畸变率为：THDu=√（0.087+0.081+0.065+ 0.056+ 0.035+ 0.0255+ 0.011+ 0.01+ 0.023+ 0.019+0.02+0.02+ 0.014+ 0.011+0.106+0.101 ）/110/√3=√（0.0076+0.0066+0.0042+0.0031+0.0012+0.0007+0.0001+0.0001 +0.0005+0.00036+0.000004+0.0002+0.00012+0.01124+0.0102）/63.51=√0.04626/63.51=0.00338657=0.34％4谐波分析和比较根据最小短路容量修正谐波电流允许值I5=(1303.14/750)*9.6=1.7375*9.6=16.68I7=(1303.14/750)*6.8=1.7375*6.8=11.815I11=(1303.14/750)*4.3=7.47I13=(1303.14/750)*3.7=6.43I17=(1303.14/750)*2.8=4.865I19=(1303.14/750)*2.5=4.34I23=(1303.14/750)*2.1=3.648I25=(1303.14/750)*1.9=3.3根据最小短路容量修正谐波电流允许值，计算用电协议容量修正谐波电流允许值，220kv隆兴变主变容量为180MVA，本站主变容量为50MVA.根据修正公式I5i=16.68*(0.278)1/1.2=5.74 I7i=11.815(0.278)1/1.4=4.73 I11i=7.47(0.278)1/1.8=3.67 I13i=6.43(0.278)1/1.9=3.28 I17i=4.865(0.278)1/2=2.57 I19i=4.34(0.278)1/2=2.29 I23i=3.648(0.278)1/2=1.923 I25i=3.3(0.278)1/2 = 1.74注入公共连接点（PCC)110kv谐波电流的允许值谐波次数短路容量/MVA50/180=0.278谐波电流谐波次数短路容量/MVA50/180=0.278谐波电流750 1303．147501303．14212.0 201.239.6 21 1.44 6.0 22 1.15 9.616.68 5.74 1.8749 23 2.1 3.6481.9236 4.0 24 1.07 6.811.8154.73 1.2499 25 1.9 3.3 1.748 3.0 269 3.2 2710 2.4 2811 4.37.47 3.67 0.6350 29注入公共连接点35kv 谐波电流的允许值谐波次数 短路容量/MVA谐波次数 短路容量/MVA 250348.75 250 348.75 2 15.0 20 1.5 3 12.0 21 1.8 4 7.7 22 1.4 5 12.0 23 2.7 6 5.1 24 1.3 78.8252.512 2.030 133.76.433.280.463714 1.7 15 1.9 16 1.5172.84.865 2.570.221818 1.3192.54.342.29 0.14319 4.1 2710 3.1 2811 5.6 2912 2.6 3013 4.714 2.215 2.516 1.917 3.618 1.719 3.2注入公共连接点10kv谐波电流的允许值谐波次数短路容量/MVA谐波次数短路容量/MVA100 234.24 100234.242 26 20 2.63 20 214 13 225 20 236 8.5 247 15 258 6.4 2610 5.1 2811 9.3 2912 4.3 3013 7.914 3.715 4.116 3.217 6.018 2.819 5.4。
