变压器容量、短路、电流计算
1.变压器容量计算P=√3×U×I×COS￠一次侧额定电流：Ｉ＝６３００００÷１００００÷１．７３２＝３６．３７Ａ二次侧额定电流：Ｉ＝６３００００÷400÷１．７３２=909Ａ【2】变压器电抗的计算110KV, 10.5除变压器容量；35KV, 7除变压器容量；10KV{6KV}, 4.5除变压器容量。
例：一台35KV 3200KVA变压器的电抗X*=7/3.2=2.1875 MVA一台10KV 1600KVA变压器的电抗X*=4.5/1.6=2.813 MVA【3】电抗器电抗的计算电抗器的额定电抗除额定容量再打九折。
例：有一电抗器 U=6KV I=0.3KA 额定电抗 X=4%额定容量 S=1.73*6*0.3=3.12 MVA. 电抗器电抗X*={4/3.12}*0.9=1.15 MVA【4】架空线路及电缆电抗的计算架空线：6KV，等于公里数；10KV，取1/3；35KV，取 3％0电缆：按架空线再乘0.2。
例：10KV 6KM架空线。
架空线路电抗X*=6/3=210KV 0.2KM电缆。
电缆电抗X*={0.2/3}*0.2=0.013。
这里作了简化，实际上架空线路及电缆的电抗和其截面有关，截面越大电抗越小。
【5】短路容量的计算电抗加定，去除100。
例：已知短路点前各元件电抗标么值之和为X*∑=2, 则短路点的短路容量Sd=100/2=50 MVA。
短路容量单位：MVA【6】短路电流的计算6KV，9.2除电抗；10KV，5.5除电抗; 35KV，1.6除电抗; 110KV，0.5除电抗。
0.4KV，150除电抗例：已知一短路点前各元件电抗标么值之和为X*∑=2, 短路点电压等级为6KV,则短路点的短路电流 Id=9.2/2=4.6KA。
短路电流单位：KA【7】短路冲击电流的计算1000KVA及以下变压器二次侧短路时：冲击电流有效值Ic=Id, 冲击电流峰值ic=1.8Id1000KVA以上变压器二次侧短路时：冲击电流有效值Ic=1.5Id, 冲击电流峰值ic=2.5Id例：已知短路点{1600KVA变压器二次侧}的短路电流 Id=4.6KA，则该点冲击电流有效值Ic=1.5Id,＝1.5*4.6＝7.36KA,冲击电流峰值ic=2.5Id=2.5*406=11.5KA。
变压器的短路电流计算方法
变380V低压侧短路电流计算：＝6％时Ik＝25*Se＝4％时Ik＝37*Se上式中Uk：变压器的阻抗电压，记得好像是Ucc。
Ik：总出线处短路电流ASe：变压器容量KVA3。
峰值短路电流＝Ik*2.554.两相短路电流＝Ik*0.8665.多台变压器并列运行Ik＝（S1+S2+。
Sn）*1.44/Uk变压器短路容量-短路电流计算公式-短路冲击电流的计算一.概述供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。
为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。
二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。
具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。
只要计算35KV及以下网络元件的阻抗。
2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。
3. 短路电流计算公式或计算图表,都以三相短路为计算条件。
因为单相短路或二相短路时的短路电流都小于三相短路电流。
能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。
三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。
一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。
在介绍简化计算法之前必须先了解一些基本概念。
1.主要参数Sd三相短路容量(MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(W)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量Sjz =100 MVA基准电压UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4因为S=1.73*U*I 所以IJZ (KA)1.565.59.16144(2)标么值计算容量标么值S* =S/SJZ.例如:当10KV母线上短路容量为200 MVA 时,其标么值容量S* = 200/100=2.电压标么值U*= U/UJZ ; 电流标么值I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1 2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了。
变压器短路电流计算法
1、变压器短路电流计算法：例：变压器容量Se=1250KVA ，变比：U1/U2=10/0.4KV ，短路阻抗电压：Uk=6%，计算低压侧三相短路时高低压侧三相短路电流值。
172.2I A === 21804I A === 172.2(3)112030.06I I A Uk === 21804(3)23006730.070.06I I A KA Uk ====2、无功补偿装置容量计算：例：变压器容量Se=1000KVA ，变比：U1/U2=10/0.4KV ，短路阻抗电压：Uk=6%，额定功率因数cos ¢=0.8，现电力部门要求用户受电侧的功率因数cos ¢1达到0.95，则无功补偿装置应选择多大容量的电容器？变压器的额定有功为：*cos 1000*0.8800Pe Se KW ϕ===额定无功为：600Qe KVar ===即当变压器达到额定出力时，将从电网吸收600KVar 的无功功率。
当电力部门要求用户受电侧的功率因数cos ¢1达到0.95，则有功：*cos 1000*0.95950Pe Se KW ϕ1===用户只能从电网吸收无功功率为：312Qe KVar === 故用户需增加无功补偿电容器的容量为：600-312=288KVar ，故选择的电容器容量为300KVar2）、空压机If ＝Kx ϕcos U 3P∑=0.95* 132*1000/1.732*380*0.75=253A考虑环境温度可能高于30度,根据表3可知选择3*120mm2+2*70mm2铜芯电缆线。
3）、2X135KW 通风机If ＝Kx ϕcos U 3Pe ∑=0.95*270*1000/1.732*380*0.8=518A考虑环境温度可能高于30度,根据表3可知选择2（3*150mm2+2*70mm2）铜芯电缆线。
4)、砼输送泵If ＝Kx ϕcos U 3Pe ∑=0.75* 55*1000/1.732*380*0.7=84A根据表3可知选择3*25mm2+2*16mm2铜芯电缆线。
变压器短路容量-短路电流计算公式-短路冲击电流的计算
变压器短路容量-短路电流计算公式-短路冲击电流的计算一.概述供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。
为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。
二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。
具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。
只要计算35KV及以下网络元件的阻抗。
2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。
3. 短路电流计算公式或计算图表,都以三相短路为计算条件。
因为单相短路或二相短路时的短路电流都小于三相短路电流。
能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。
三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。
一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。
在介绍简化计算法之前必须先了解一些基本概念。
1.主要参数Sd三相短路容量(MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(W)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量Sjz =100 MVA基准电压UJZ规定为8级. 230, 115, 37, 10.5, 6.3,3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4因为S=1.73*U*I 所以IJZ (KA)1.565.59.16144(2)标么值计算容量标么值S* =S/SJZ.例如:当10KV母线上短路容量为200 MVA时,其标么值容量S* = 200/100=2.电压标么值U*= U/UJZ ; 电流标么值I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1 2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了。
变压器的短路电流计算方法
变380V低压侧短路电流计算：＝6％时Ik＝25*Se＝4％时Ik＝37*Se上式中Uk：变压器的阻抗电压，记得好像是Ucc。
Ik：总出线处短路电流ASe：变压器容量KVA3。
峰值短路电流＝Ik*4.两相短路电流＝Ik*5.多台变压器并列运行Ik＝（S1+S2+。
Sn）*Uk变压器短路容量-短路电流计算公式-短路冲击电流的计算一.概述供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。
为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。
二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。
具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。
只要计算35KV及以下网络元件的阻抗。
2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。
3. 短路电流计算公式或计算图表,都以三相短路为计算条件。
因为单相短路或二相短路时的短路电流都小于三相短路电流。
能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。
三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。
一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。
在介绍简化计算法之前必须先了解一些基本概念。
1.主要参数Sd三相短路容量 (MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动x电抗(W)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量 Sjz =100 MVA基准电压 UJZ规定为8级. 230, 115, 37, , , ,, KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV) 因为S=*U*I 所以 IJZ (KA)(2)标么值计算容量标么值 S* =S/SJZ.例如:当10KV母线上短路容量为200 MVA 时,其标么值容量S* = 200/100=2.电压标么值 U*= U/UJZ ; 电流标么值 I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1 2 (KC-1)2 (KA)其中KC冲击系所以IC =冲击电流峰值: ic =* Id*KC= Id (KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC ,取这时:冲击电流有效值IC =*Id(KA)冲击电流峰值: ic = Id(KA)掌握了以上知识,就能进行短路电流计算了。
完整版变压器短路电流计算

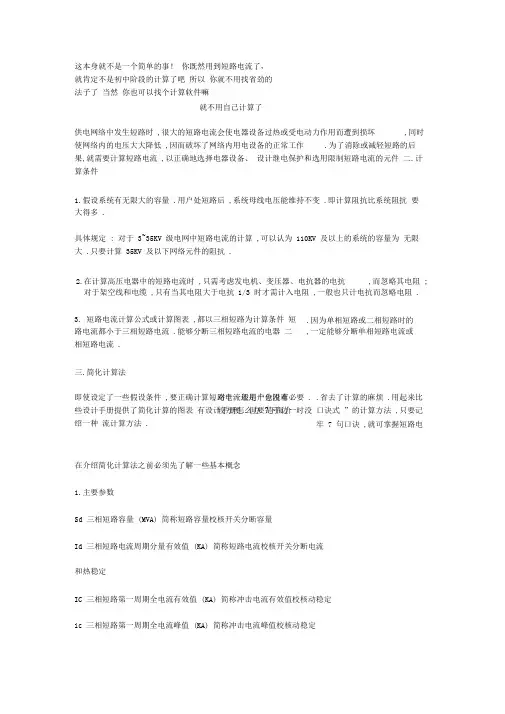

这本身就不是一个简单的事！ 你既然用到短路电流了，就肯定不是初中阶段的计算了吧 所以 你就不用找省劲的法子了 当然 你也可以找个计算软件嘛就不用自己计算了 供电网络中发生短路时 ,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏 ,同时 使网络内的电压大大降低 ,因而破坏了网络内用电设备的正常工作 .为了消除或减轻短路的后 果,就需要计算短路电流 ,以正确地选择电器设备、 设计继电保护和选用限制短路电流的元件 二.计算条件 1.假设系统有无限大的容量 .用户处短路后 ,系统母线电压能维持不变 .即计算阻抗比系统阻抗 要大得多 . 具体规定 : 对于 3~35KV 级电网中短路电流的计算 ,可以认为 110KV 及以上的系统的容量为 无限大 .只要计算 35KV 及以下网络元件的阻抗 . 2.在计算高压电器中的短路电流时 ,只需考虑发电机、变压器、电抗器的电抗 ,而忽略其电阻 ; 对于架空线和电缆 ,只有当其电阻大于电抗 1/3 时才需计入电阻 ,一般也只计电抗而忽略电阻 . 3. 短路电流计算公式或计算图表 ,都以三相短路为计算条件 短路电流都小于三相短路电流 .能够分断三相短路电流的电器 二相短路电流 . .因为单相短路或二相短路时的 ,一定能够分断单相短路电流或 三.简化计算法 即使设定了一些假设条件 ,要正确计算短路电流还是十分困难些设计手册提供了简化计算的图表 有设计手册怎么办 ?下面介绍一种 流计算方法 . ,对于一般用户也没有必要 . .省去了计算的麻烦 .用起来比较方便 .但要是手边一时没 口诀式 ”的计算方法 ,只要记牢 7 句口诀 ,就可掌握短路电 在介绍简化计算法之前必须先了解一些基本概念1.主要参数Sd 三相短路容量 (MVA) 简称短路容量校核开关分断容量Id 三相短路电流周期分量有效值 (KA) 简称短路电流校核开关分断电流和热稳定IC 三相短路第一周期全电流有效值 (KA) 简称冲击电流有效值校核动稳定 ic 三相短路第一周期全电流峰值 (KA) 简称冲击电流峰值校核动稳定x电抗(Q) 其中系统短路容量 Sd和计算点电抗x是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值 (相对于基准量的比值 ),称为标么值 (这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量Sjz =100 MV A基准电压UJZ 规定为 8 级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上两项 ,各级电压的基准电流即可计算出,例： UJZ (KV)3710.56.30.4因为 S=1.73*U*I 所以 IJZ (KA)1.565.59.16144(2)标么值计算容量标么值 S* =S/SJZ.例如：当10KV母线上短路容量为 200 MVA时,其标么值容量S* = 200/100=2.电压标么值 U*= U/UJZ ; 电流标么值 I* =I/IJZ3 无限大容量系统三相短路电流计算公式短路电流标么值： I*d = 1/x* ( 总电抗标么值的倒数 ).短路电流有效值： Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值:IC = Id * V1+2 (KC2 (KA)其中 KC 冲击系数，取 1.8所以 IC =1.52Id冲击电流峰值： ic =1.41* Id*KC=2.55 Id (KA)当 1000KVA 及以下变压器二次侧短路时 ,冲击系数 KC ,取1.3这时：冲击电流有效值 IC =1.09*Id(KA)冲击电流峰值 : ic =1.84 Id(KA)掌握了以上知识 ,就能进行短路电流计算了 .公式不多 ,又简单 .但问题在于短路点的总电抗如何得到 ?例如:区域变电所变压器的电抗、输电线路的电抗、企业变电所变压器的电抗,等等 .一种方法是查有关设计手册 ,从中可以找到常用变压器、输电线路及电抗器的电抗标么值.求得总电抗后 ,再用以上公式计算短路电流 ; 设计手册中还有一些图表 ,可以直接查出短路电流 .面介绍一种“口诀式”的计算方法 ,只要记牢 7句口诀 ,就可掌握短路电流计算方法 4．简化算法1】系统电抗的计算系统电抗，百兆为一。
短路电流计算公式
变压器短路容量-短路电流计算公式-短路冲击电流的计算供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。
为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。
二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。
具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。
只要计算35KV及以下网络元件的阻抗。
2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。
3. 短路电流计算公式或计算图表,都以三相短路为计算条件。
因为单相短路或二相短路时的短路电流都小于三相短路电流。
能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。
三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。
一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。
在介绍简化计算法之前必须先了解一些基本概念。
1.主要参数Sd三相短路容量(MV A)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(W)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量Sjz =100 MV A基准电压UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4因为S=1.73*U*I 所以IJZ (KA)1.565.59.16144(2)标么值计算容量标么值S* =S/SJZ.例如:当10KV母线上短路容量为200 MV A时,其标么值容量S* = 200/100=2.电压标么值U*= U/UJZ ; 电流标么值I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1 2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KV A及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了。
变压器的短路电流计算方法
变压器的短路电流计算有多个方法很多手册中都有讲到，工业与民用配电设计手册第三版中有详细的说明，这里就不在赘述，大家自己看书去，还有短路电流计算的软件，也很方便，很多地方也有下载的，自己找吧。
这里要说的是简单的经验公式，可以快速的计算出短路电流的大小，供大家参考，非我版权，呵呵380V低压侧短路电流计算：＝6％时Ik＝25*Se＝4％时Ik＝37*Se上式中Uk：变压器的阻抗电压，记得好像是Ucc。
Ik：总出线处短路电流ASe：变压器容量KVA3。
峰值短路电流＝Ik*2.554.两相短路电流＝Ik*0.8665.多台变压器并列运行Ik＝（S1+S2+。
Sn）*1.44/Uk变压器短路容量-短路电流计算公式-短路冲击电流的计算一.概述供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。
为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。
二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。
具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。
只要计算35KV及以下网络元件的阻抗。
2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。
3. 短路电流计算公式或计算图表,都以三相短路为计算条件。
因为单相短路或二相短路时的短路电流都小于三相短路电流。
能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。
三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。
一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。
变压器的短路电流计算方法
变压器短路容量-短路电流估计公式-短路冲打电流的估计之阳早格格创做一.概括供电搜集中爆收短路时,很大的短路电流会使电器设备过热或者受电能源效率而受到益坏,共时使搜集内的电压大大落矮,果而益害了搜集内用电设备的平常处事.为了与消或者减少短路的成果,便需要估计短路电流,以精确天采用电器设备、安排继电呵护战采用节造短路电流的元件.二.估计条件 1.假设系统有无限大的容量.用户处短路后,系统母线电压能保护稳定.即估计阻抗比系统阻抗要大得多.简曲确定: 对付于3~35KV级电网中短路电流的估计,不妨认为110KV及以上的系统的容量为无限.只消估计35KV及以下搜集元件的阻抗. 2.正在估计下压电器中的短路电流时,只需思量收电机、变压器、电抗器的电抗,而忽略其电阻;对付于架空线战电缆,惟有当其电阻大于电抗1/3时才需计进电阻,普遍也只计电抗而忽略电阻. 3. 短路电流估计公式或者估计图表,皆以三相短路为估计条件.果为单相短路或者二相短路时的短路电流皆小于三相短路电流.不妨分断三相短路电流的电器,一定不妨分断单相短路电流或者二相短路电流.三.简化估计法纵然设定了一些假设条件,要精确估计短路电流仍旧格中艰易,对付于普遍用户也不需要.一些安排脚册提供了简化估计的图表.省去了估计的贫苦.用起去比较便当.但是假如脚边一时不安排脚册怎么办?底下介绍一种“心诀式”的估计要领,只消记牢7句心诀,便可掌握短路电流估计要领.正在介绍简化估计法之前必须先相识一些基原观念. 1.主要参数Sd三相短路容量(MV A)简称短路容量校核启闭分断容量Id三相短路电流周期分量灵验值(KA)简称短路电流校核启闭分断电流战热宁静IC三相短路第一周期齐电流灵验值(KA) 简称冲打电流灵验值校核动宁静ic三相短路第一周期齐电流峰值(KA) 简称冲打电流峰值校核动宁静x电抗(W)其中系统短路容量Sd战估计面电抗x 是闭键. 2.标么值估计时选定一个基准容量(Sjz)战基准电压(Ujz).将短路估计中各个参数皆转移为战该参数的基准量的比值(相对付于基准量的比值),称为标么值(那是短路电流估计最特别的场合,脚段是要简化估计).(1)基准基准容量Sjz =100 MV A基准电压UJZ确定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上二项,各级电压的基准电流即可估计出,例: UJZ (KV)3710.56.30.4果为S=1.73*U*I 所以IJZ (KA)1.565.59.16144(2)标么值估计容量标么值S* =S/SJZ.比圆:当10KV母线上短路容量为200 MV A时,其标么值容量S* = 200/100=2.电压标么值U*= U/UJZ ; 电流标么值I* =I/IJZ 3无限大容量系统三相短路电流估计公式短路电流标么值: I*d =1/x* (总电抗标么值的倒数).短路电流灵验值: Id= IJZ* I*d=IJZ/ x*(KA)冲打电流灵验值: IC = Id *√1 2 (KC-1)2 (KA)其中KC冲打系数,与1.8所以IC =1.52Id冲打电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KV A及以下变压器二次侧短路时,冲打系数KC ,与1.3那时:冲打电流灵验值IC =1.09*Id(KA)冲打电流峰值: ic =1.84 Id(KA)掌握了以上知识,便能举止短路电流估计了.公式已几,又简朴.但是问题正在于短路面的总电抗怎么样得到?比圆:天区变电所变压器的电抗、输电线路的电抗、企业变电所变压器的电抗,等等.一种要领是查有闭安排脚册,从中不妨找到时常使用变压器、输电线路及电抗器的电抗标么值.供得总电抗后,再用公式估计短路电流; 安排脚册中另有一些图表,不妨曲交查出短路电流.底下介绍一种“心诀式”的估计要领,只消记牢7句心诀,便可掌握短路电流估计要领.4．简化算法【1】系统电抗的估计系统电抗，百兆为一.容量删减，电抗反比.100除系统容量例：基准容量100MV A.当系统容量为100MV A 时，系统的电抗为XS*=100/100＝1当系统容量为200MV A时，系统的电抗为XS*=100/200＝0.5当系统容量为无贫大时，系统的电抗为XS*=100/∞＝0系统容量单位：MV A系统容量应由当天供电部分提供.当不克不迭得到时，可将供电电源出线启闭的启断容量动做系统容量.如已知供电部分出线启闭为W-V AC 12KV 2000A 额定分断电流为40KA.则可认为系统容量S=1.73*40*10000V=692MV A, 系统的电抗为XS*=100/692＝0.144.【2】变压器电抗的估计110KV, 10.5除变压器容量；35KV, 7除变压器容量；10KV{6KV}, 4.5除变压器容量.例：一台35KV 3200KV A变压器的电抗X*=7/3.2=2.1875一台10KV 1600KV A变压器的电抗X*=4.5/1.6=2.813变压器容量单位：MV A那里的系数10.5，7，4.5本质上便是变压器短路电抗的％数.分歧电压等第有分歧的值.【3】电抗器电抗的估计电抗器的额定电抗除额定容量再挨九合.例：有一电抗器U=6KV I=0.3KA 额定电抗X=4% .额定容量S=1.73*6*0.3=3.12 MV A. 电抗器电抗X*={4/3.12}*0.9=1.15电抗器容量单位：MV A【4】架空线路及电缆电抗的估计架空线：6KV，等于公里数；10KV，与1/3；35KV，与3％0电缆：按架空线再乘0.2.例：10KV 6KM架空线.架空线路电抗X*=6/3=210KV 0.2KM电缆.电缆电抗X*={0.2/3}*0.2=0.013.那里做了简化，本质上架空线路及电缆的电抗战其截里有闭，截里越大电抗越小.【5】短路容量的估计电抗加定，去除100.例：已知短路面前各元件电抗标么值之战为X*∑=2, 则短路面的短路容量Sd=100/2=50 MV A.短路容量单位：MV A【6】短路电流的估计6KV，9.2除电抗；10KV，5.5除电抗; 35KV，1.6除电抗; 110KV，0.5除电抗.0.4KV，150除电抗例：已知一短路面前各元件电抗标么值之战为X*∑=2, 短路面电压等第为6KV,则短路面的短路电流Id=9.2/2=4.6KA.短路电流单位：KA【7】短路冲打电流的估计1000KV A及以下变压器二次侧短路时：冲打电流灵验值Ic=Id, 冲打电流峰值ic=1.8Id1000KV A以上变压器二次侧短路时：冲打电流灵验值Ic=1.5Id, 冲打电流峰值ic=2.5Id例：已知短路面{1600KV A变压器二次侧}的短路电流Id=4.6KA，则该面冲打电流灵验值Ic=1.5Id,＝1.5*4.6＝7.36KA,冲打电流峰值ic=2.5Id=2.5*406=11.5KA.可睹短路电流估计的闭键是算出短路面前的总电抗{标么值}.但是一定要包罗系统电抗.欢迎转载,疑息去自维库电子商场网（）。
短路电流计算
1、系统电抗的计算
系统电抗，百兆为1，容量增减，电抗反比。本句话的意思是当系统短路容量为100MVA时，系统电抗数值为1; 当系统短路容量不为100MVA，而是更大或更小时，电抗数值应反比而变。例如当系统短路容量为200MVA时，电抗便是0.5(100200=0.5); 当系统短路容量为50MVA时，电抗便是2(10050=2)，图1中的系统容量为“∞”，则100∞=0，所以其电抗为0。
计算依据的公式是 Id=Ijz X∑ (6)
式中Ijz 表示基准容量为100MVA时基准电流(kA)，6kV取9.2kA，10kV取5.5kA，35kV取1.6kA，110kV取0.5kA，0.4kV则取150kA。
则图1中d1点的短路电流为 Id1=9.20.443=20.77kA
若为电缆线路 其电抗值应分别取上述同电压等级架空线路电抗值的五分之一。
例如一回6km的6kV架空线路，其电抗值为6，若为6km的10kV架空线路，则电抗为63=2; 若为6km的35kV架空线路，则电抗为6×0.03=0.18。图1中70km的110kV架空线路，则电抗为70×0.003=0.21。
假定的短路点往往取在母线上或相当于母线的地方。图1便是一个供电系统简图，其中短路点d1前的元件有容量为无穷大的电力系统，70km的110kV架空线路及3台15MVA的变压器，短路点d2前则除上述各元件外，还有6kV，0.3kA，相对额定电抗(XDK%)为4的电抗器一台。
下面以图1为例，说明各供电元件相对电抗(以下“相对”二字均略)的计算方法。
本公式中的前2个因式，实际是Xk%除电抗器的额定容量(MVA)数; 后一因式是考虑电抗器额定电压不等于线路平均额定电压，为此而再乘上一个系数，一般约为0.9，因此电抗器的相对电抗值应是用额定电抗除额定容量再乘0.9。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器短路容量-短路电流计算公式-短路冲击电流的计算变压器短路容量-短路电流计算公式-短路冲击电流的计算发布者：admin 发布时间：2009-3-23 阅读：513次供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。
为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。
二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。
具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。
只要计算35KV及以下网络元件的阻抗。
2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。
3. 短路电流计算公式或计算图表,都以三相短路为计算条件。
因为单相短路或二相短路时的短路电流都小于三相短路电流。
能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。
三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。
一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。
在介绍简化计算法之前必须先了解一些基本概念。
1.主要参数Sd三相短路容量(MV A)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(W)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量Sjz =100 MV A基准电压UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4因为S=1.73*U*I 所以IJZ (KA)1.565.59.16144(2)标么值计算容量标么值S* =S/SJZ.例如:当10KV母线上短路容量为200 MV A时,其标么值容量S* = 200/100=2.电压标么值U*= U/UJZ ; 电流标么值I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1 2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KV A及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了。
公式不多,又简单.但问题在于短路点的总电抗如何得到?例如:区域变电所变压器的电抗、输电线路的电抗、企业变电所变压器的电抗,等等。
一种方法是查有关设计手册,从中可以找到常用变压器、输电线路及电抗器的电抗标么值.求得总电抗后,再用公式计算短路电流; 设计手册中还有一些图表,可以直接查出短路电流。
下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。
4．简化算法【1】系统电抗的计算系统电抗，百兆为一。
容量增减，电抗反比。
100除系统容量例：基准容量100MV A。
当系统容量为100MV A时，系统的电抗为XS*=100/100＝1当系统容量为200MV A时，系统的电抗为XS*=100/200＝0.5当系统容量为无穷大时，系统的电抗为XS*=100/∞＝0系统容量单位：MV A系统容量应由当地供电部门提供。
当不能得到时，可将供电电源出线开关的开断容量作为系统容量。
如已知供电部门出线开关为W-V AC 12KV 2000A 额定分断电流为40KA。
则可认为系统容量S=1.73*40*10000V=692MV A,系统的电抗为XS*=100/692＝0.144。
【2】变压器电抗的计算110KV, 10.5除变压器容量；35KV, 7除变压器容量；10KV{6KV}, 4.5除变压器容量。
例：一台35KV 3200KV A变压器的电抗X*=7/3.2=2.1875一台10KV 1600KV A变压器的电抗X*=4.5/1.6=2.813变压器容量单位：MV A这里的系数10.5，7，4.5实际上就是变压器短路电抗的％数。
不同电压等级有不同的值。
【3】电抗器电抗的计算电抗器的额定电抗除额定容量再打九折。
例：有一电抗器U=6KV I=0.3KA 额定电抗X=4% 。
额定容量S=1.73*6*0.3=3.12 MV A. 电抗器电抗X*={4/3.12}*0.9=1.15电抗器容量单位：MV A【4】架空线路及电缆电抗的计算架空线：6KV，等于公里数；10KV，取1/3；35KV，取3％0电缆：按架空线再乘0.2。
例：10KV 6KM架空线。
架空线路电抗X*=6/3=210KV 0.2KM电缆。
电缆电抗X*={0.2/3}*0.2=0.013。
这里作了简化，实际上架空线路及电缆的电抗和其截面有关，截面越大电抗越小。
【5】短路容量的计算电抗加定，去除100。
例：已知短路点前各元件电抗标么值之和为X*∑=2, 则短路点的短路容量Sd=100/2=50 MV A。
短路容量单位：MV A【6】短路电流的计算6KV，9.2除电抗；10KV，5.5除电抗; 35KV，1.6除电抗; 110KV，0.5除电抗。
0.4KV，150除电抗例：已知一短路点前各元件电抗标么值之和为X*∑=2, 短路点电压等级为6KV,则短路点的短路电流Id=9.2/2=4.6KA。
短路电流单位：KA【7】短路冲击电流的计算1000KV A及以下变压器二次侧短路时：冲击电流有效值Ic=Id, 冲击电流峰值ic=1.8Id1000KV A以上变压器二次侧短路时：冲击电流有效值Ic=1.5Id, 冲击电流峰值ic=2.5Id例：已知短路点{1600KV A变压器二次侧}的短路电流Id=4.6KA，则该点冲击电流有效值Ic=1.5Id,＝1.5*4.6＝7.36KA,冲击电流峰值ic=2.5Id=2.5*406=11.5KA。
可见短路电流计算的关键是算出短路点前的总电抗{标么值}.但一定要包括系统电抗。
本文来自: 河南全新液态起动设备有限公司专业软起动软启动水电阻液态软起液态软启动生产厂家原创文章转载请标明详细出处：/newsdetails.asp?id=147 1短路电流的计算是为了正确选择和校验电气设备，使其满足电流的动、热稳定性的要求。
对于低压开关设备和熔断器等，还应按短路电流校验其分断能力。
计算短路电流时，首先要选择好短路点，短路点通常选择在被保护线路的始、末端。
始端短路点用于计算最大三相短路电流，用于校验设备和电缆的动、热稳定性；末端用于计算最小二相短路电流，用于校验继电保护整定值的可靠性。
短路电流的计算方法有解释法和图表法，主要以解释法为主。
一、短路电流的计算公式1、三相短路电流计算：I K(3)=U N2/{√3·[(∑R)2+(∑X)2]1/2}式中：I K(3) 三相短路电流，安；U N2 变压器二次侧额定电压，对于127、380、660伏电网，分别取133、400、690伏；∑R、∑X 短路回路内一相的电阻、电抗的总和，欧。
2、二相短路电流计算：I K(2)=U N2/{2·[(∑R)2+(∑X)2]1/2}式中：I K(2) 二相短路电流，安；3、三相短路电流与二相短路电流值的换算I K(3)=2 I K(2)/√3=1.15 I K(2)或 I K(2)=0.866 I K(3)二、阻抗计算1、系统电抗X S=U N22/S K式中：X S 折合至变压器二次侧的系统电抗，欧/相；U N2 变压器二次侧的额定电压，KV；S K 电源一次侧母线上的短路容量，MVA。
X S、S K 指中央变电所母线前的电源电抗和母线短路容量。
如中央变的短路容量数据不详，可用防爆配电箱的额定断流容量代替计算。
额定断流容量与系统电抗值 (欧)断流容量25 30 40 50MVA 额定电压 V400 0.0064 0.0053 0.004 0.0032690 0.019 0.0159 0.0119 0.00952、变压器阻抗(可查参考文献3附录六表19-3)变压器每相电阻、电抗按下式计算：R B=ΔP/3I N22=ΔP·U N22/S N2X B=10U X%·U N22/ S N=10(U K2-U R2)1/2·U N22/ S N 式中：R B、 X B 分别为变压器每相电阻和电抗值，欧；U X 变压器绕组电抗压降百分值，%；U X=(U K2-U R2)1/2 U K 变压器绕组阻抗压降百分值，%；U R 变压器绕组电阻压降百分值，%；U R=[△P/(10·S N)]%ΔP 变压器短路损耗，瓦；U N2、I N2 变压器二次侧额定电压(KV)和电流(A);S N 变压器额定容量，KVA。
3、高压电缆的阻抗高压电缆的阻抗折合至变压器二次侧的数值可按下式计算，同时计算出的电阻数据应换算至65℃时的数据。
电阻： R=R0L/K2；欧电抗： X=X0L/K2 欧式中：R0 高压电缆每公里的电阻，欧。
R0=1000ρ0/Sρ0 导电线芯的直流电阻系数，20℃时不小于下列数值：铜芯：0.0184 Ω·mm2/m铝芯：0.0310 Ω·mm2/mS 电缆线芯截面， mm2X0高压电缆每公里电抗，欧；对6～10KV电压，电抗平均值为：0.08欧/公里。
L 电缆长度，米。
K 变压比，变压器一次侧平均电压与二次侧平均电压的比值。
电缆截面 mm2 (线芯温度65℃)铜芯400V690V250.00350.0106350.00250.0076500.00180.0055700.00120.0037950.00090.00294、低压电缆的电阻和电抗(可查参考文献3附录三表5-1)所提供的数据如是20℃时的数据，应换算到65℃的数据，按下式计算：R=R20[1+0.004(t-20)]即：R65=1.18R20阻电电缆线芯截面(mm2)抗缆型号46101625355070电阻UZ 6.36U或UP5.50 3.69 2.16UC 2.18MY 1.210.780.5540.3860.272电抗0.1010.0950.0920.0900.0880.0840.0810.078短路电流计算方法2010年06月05日星期六 11:10介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。
