变压器短路容量-短路电流计算公式-短路冲击电流的计算

1.变压器容量计算P=√3×U×I×COS￠一次侧额定电流：Ｉ＝６３００００÷１００００÷１．７３２＝３６．３７Ａ二次侧额定电流：Ｉ＝６３００００÷400÷１．７３２=909Ａ【2】变压器电抗的计算110KV, 10.5除变压器容量；35KV, 7除变压器容量；10KV{6KV}, 4.5除变压器容量。

例：一台35KV 3200KVA变压器的电抗X*=7/3.2=2.1875 MVA一台10KV 1600KVA变压器的电抗X*=4.5/1.6=2.813 MVA【3】电抗器电抗的计算电抗器的额定电抗除额定容量再打九折。

例：有一电抗器 U=6KV I=0.3KA 额定电抗 X=4%额定容量 S=1.73*6*0.3=3.12 MVA. 电抗器电抗X*={4/3.12}*0.9=1.15 MVA【4】架空线路及电缆电抗的计算架空线：6KV，等于公里数；10KV，取1/3；35KV，取 3％0电缆：按架空线再乘0.2。

例：10KV 6KM架空线。

架空线路电抗X*=6/3=210KV 0.2KM电缆。

电缆电抗X*={0.2/3}*0.2=0.013。

这里作了简化，实际上架空线路及电缆的电抗和其截面有关，截面越大电抗越小。

【5】短路容量的计算电抗加定，去除100。

例：已知短路点前各元件电抗标么值之和为X*∑=2, 则短路点的短路容量Sd=100/2=50 MVA。

短路容量单位：MVA【6】短路电流的计算6KV，9.2除电抗；10KV，5.5除电抗; 35KV，1.6除电抗; 110KV，0.5除电抗。

0.4KV，150除电抗例：已知一短路点前各元件电抗标么值之和为X*∑=2, 短路点电压等级为6KV,则短路点的短路电流 Id=9.2/2=4.6KA。

短路电流单位：KA【7】短路冲击电流的计算1000KVA及以下变压器二次侧短路时：冲击电流有效值Ic=Id, 冲击电流峰值ic=1.8Id1000KVA以上变压器二次侧短路时：冲击电流有效值Ic=1.5Id, 冲击电流峰值ic=2.5Id例：已知短路点{1600KVA变压器二次侧}的短路电流 Id=4.6KA，则该点冲击电流有效值Ic=1.5Id,＝1.5*4.6＝7.36KA,冲击电流峰值ic=2.5Id=2.5*406=11.5KA。

变380V低压侧短路电流计算：＝6％时Ik＝25*Se＝4％时Ik＝37*Se上式中Uk：变压器的阻抗电压，记得好像是Ucc。

Ik：总出线处短路电流ASe：变压器容量KVA3。

峰值短路电流＝Ik*2.554.两相短路电流＝Ik*0.8665.多台变压器并列运行Ik＝（S1+S2+。

Sn）*1.44/Uk变压器短路容量-短路电流计算公式-短路冲击电流的计算一.概述供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。

为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。

二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。

具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。

只要计算35KV及以下网络元件的阻抗。

2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。

3. 短路电流计算公式或计算图表,都以三相短路为计算条件。

因为单相短路或二相短路时的短路电流都小于三相短路电流。

能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。

三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。

一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。

在介绍简化计算法之前必须先了解一些基本概念。

1.主要参数Sd三相短路容量(MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(W)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量Sjz =100 MVA基准电压UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4因为S=1.73*U*I 所以IJZ (KA)1.565.59.16144(2)标么值计算容量标么值S* =S/SJZ.例如:当10KV母线上短路容量为200 MVA 时,其标么值容量S* = 200/100=2.电压标么值U*= U/UJZ ; 电流标么值I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1 2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了。

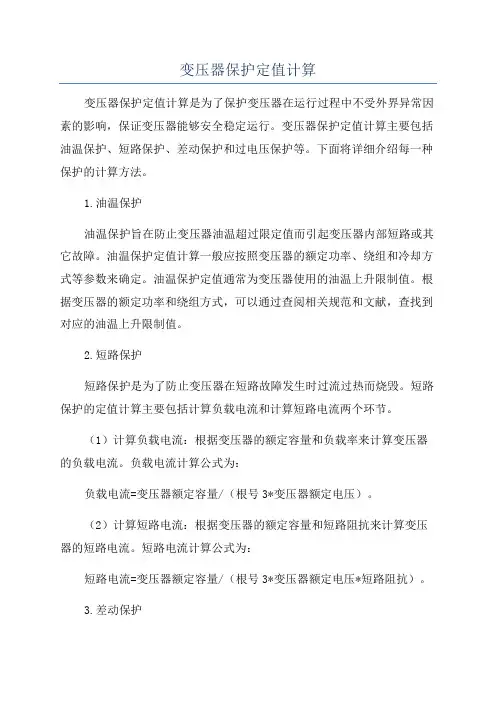

变压器保护定值计算变压器保护定值计算是为了保护变压器在运行过程中不受外界异常因素的影响，保证变压器能够安全稳定运行。

变压器保护定值计算主要包括油温保护、短路保护、差动保护和过电压保护等。

下面将详细介绍每一种保护的计算方法。

1.油温保护油温保护旨在防止变压器油温超过限定值而引起变压器内部短路或其它故障。

油温保护定值计算一般应按照变压器的额定功率、绕组和冷却方式等参数来确定。

油温保护定值通常为变压器使用的油温上升限制值。

根据变压器的额定功率和绕组方式，可以通过查阅相关规范和文献，查找到对应的油温上升限制值。

2.短路保护短路保护是为了防止变压器在短路故障发生时过流过热而烧毁。

短路保护的定值计算主要包括计算负载电流和计算短路电流两个环节。

（1）计算负载电流：根据变压器的额定容量和负载率来计算变压器的负载电流。

负载电流计算公式为：负载电流=变压器额定容量/（根号3*变压器额定电压）。

（2）计算短路电流：根据变压器的额定容量和短路阻抗来计算变压器的短路电流。

短路电流计算公式为：短路电流=变压器额定容量/（根号3*变压器额定电压*短路阻抗）。

3.差动保护差动保护是为了防止变压器的内部绕组短路故障引起严重事故。

差动保护定值计算主要包括计算可靠性因数和制动电流两个环节。

（1）计算可靠性因数：可靠性因数是差动保护装置的一个重要参数，用于判断差动保护的可靠性。

可靠性因数的计算需要考虑变压器的额定容量、绕组和差动电流等参数。

计算公式为：可靠性因数=({(Ia1-Ia2)/(Ib1-Ib2)}^2+{(Ia1-Ia3)/(Ic1-Ic3)}^2)^(1/2)其中，Ia1、Ia2、Ia3分别为A相的差动电流、备用差动电流和零序差动电流，Ib1、Ib2为B相的差动电流和备用差动电流，Ic1、Ic3为C相的差动电流和零序差动电流。

（2）制动电流：制动电流是差动保护装置的动作阈值，用于判断差动保护装置是否对故障起动。

制动电流的计算主要依据变压器的额定容量和差动保护装置的制动系数。

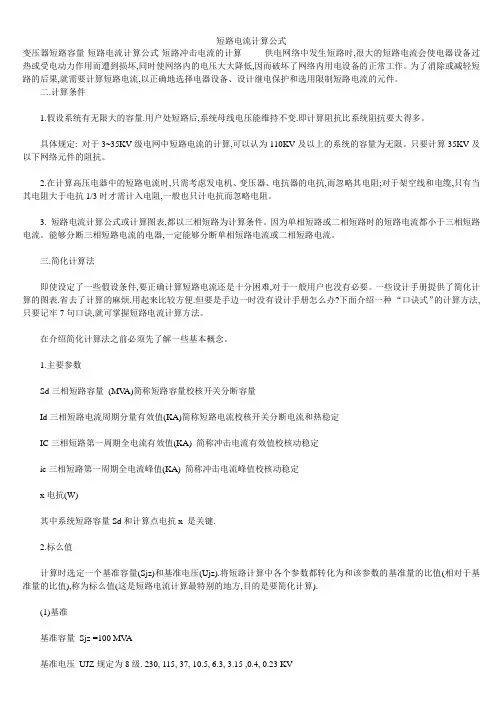

变压器短路容量-短路电流计算公式-短路冲击电流的计算供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。

为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。

二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。

具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。

只要计算35KV及以下网络元件的阻抗。

2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。

3. 短路电流计算公式或计算图表,都以三相短路为计算条件。

因为单相短路或二相短路时的短路电流都小于三相短路电流。

能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。

三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。

一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。

在介绍简化计算法之前必须先了解一些基本概念。

1.主要参数Sd三相短路容量(MV A)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(W)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量Sjz =100 MV A基准电压UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4因为S=1.73*U*I 所以IJZ (KA)1.565.59.16144(2)标么值计算容量标么值S* =S/SJZ.例如:当10KV母线上短路容量为200 MV A时,其标么值容量S* = 200/100=2.电压标么值U*= U/UJZ ; 电流标么值I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1 2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KV A及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了。

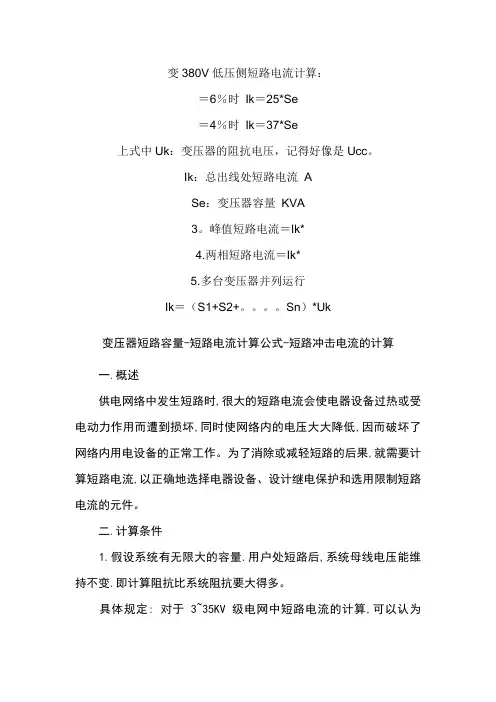

变380V低压侧短路电流计算：＝6％时Ik＝25*Se＝4％时Ik＝37*Se上式中Uk：变压器的阻抗电压，记得好像是Ucc。

Ik：总出线处短路电流ASe：变压器容量KVA3。

峰值短路电流＝Ik*4.两相短路电流＝Ik*5.多台变压器并列运行Ik＝（S1+S2+。

Sn）*Uk变压器短路容量-短路电流计算公式-短路冲击电流的计算一.概述供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。

为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。

二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。

具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。

只要计算35KV及以下网络元件的阻抗。

2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。

3. 短路电流计算公式或计算图表,都以三相短路为计算条件。

因为单相短路或二相短路时的短路电流都小于三相短路电流。

能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。

三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。

一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。

在介绍简化计算法之前必须先了解一些基本概念。

1.主要参数Sd三相短路容量 (MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动x电抗(W)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量 Sjz =100 MVA基准电压 UJZ规定为8级. 230, 115, 37, , , ,, KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV) 因为S=*U*I 所以 IJZ (KA)(2)标么值计算容量标么值 S* =S/SJZ.例如:当10KV母线上短路容量为200 MVA 时,其标么值容量S* = 200/100=2.电压标么值 U*= U/UJZ ; 电流标么值 I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1 2 (KC-1)2 (KA)其中KC冲击系所以IC =冲击电流峰值: ic =* Id*KC= Id (KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC ,取这时:冲击电流有效值IC =*Id(KA)冲击电流峰值: ic = Id(KA)掌握了以上知识,就能进行短路电流计算了。

变压器短路容量-短路电流计算公式-短路冲击电流的计算变压器短路容量-短路电流计算公式-短路冲击电流的计算发布者：admin 发布时间：2009-3-23 阅读：513次供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。

为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。

二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。

具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。

只要计算35KV及以下网络元件的阻抗。

2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。

3. 短路电流计算公式或计算图表,都以三相短路为计算条件。

因为单相短路或二相短路时的短路电流都小于三相短路电流。

能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。

三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。

一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。

在介绍简化计算法之前必须先了解一些基本概念。

1.主要参数Sd三相短路容量(MV A)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(W)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量Sjz =100 MV A基准电压UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4因为S=1.73*U*I 所以IJZ (KA)1.565.59.16144(2)标么值计算容量标么值S* =S/SJZ.例如:当10KV母线上短路容量为200 MV A时,其标么值容量S* = 200/100=2.电压标么值U*= U/UJZ ; 电流标么值I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1 2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KV A及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了。

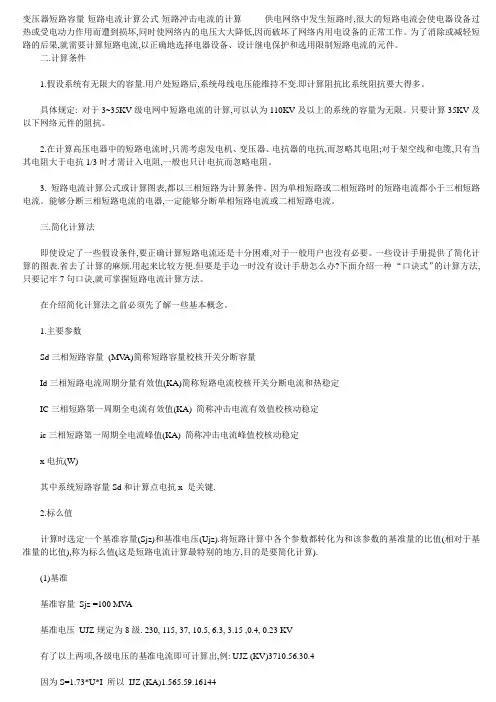

变压器短路容量-短路电流计算公式-短路冲击电流的计算供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。

为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。

二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。

具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。

只要计算35KV及以下网络元件的阻抗。

2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。

3. 短路电流计算公式或计算图表,都以三相短路为计算条件。

因为单相短路或二相短路时的短路电流都小于三相短路电流。

能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。

三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。

一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。

在介绍简化计算法之前必须先了解一些基本概念。

1.主要参数Sd三相短路容量(MV A)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(W)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量Sjz =100 MV A基准电压UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4因为S=1.73*U*I 所以IJZ (KA)1.565.59.16144(2)标么值计算容量标么值S* =S/SJZ.例如:当10KV母线上短路容量为200 MV A时,其标么值容量S* = 200/100=2.电压标么值U*= U/UJZ ; 电流标么值I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1 2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KV A及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了。

变压器的短路电流计算有多个方法很多手册中都有讲到，工业与民用配电设计手册第三版中有详细的说明，这里就不在赘述，大家自己看书去，还有短路电流计算的软件，也很方便，很多地方也有下载的，自己找吧。

这里要说的是简单的经验公式，可以快速的计算出短路电流的大小，供大家参考，非我版权，呵呵380V低压侧短路电流计算：＝6％时Ik＝25*Se＝4％时Ik＝37*Se上式中Uk：变压器的阻抗电压，记得好像是Ucc。

Ik：总出线处短路电流ASe：变压器容量KVA3。

峰值短路电流＝Ik*2.554.两相短路电流＝Ik*0.8665.多台变压器并列运行Ik＝（S1+S2+。

Sn）*1.44/Uk变压器短路容量-短路电流计算公式-短路冲击电流的计算一.概述供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。

为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。

二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。

具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。

只要计算35KV及以下网络元件的阻抗。

2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。

3. 短路电流计算公式或计算图表,都以三相短路为计算条件。

因为单相短路或二相短路时的短路电流都小于三相短路电流。

能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。

三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。

一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。

变压器短路容量-短路电流估计公式-短路冲打电流的估计之阳早格格创做一.概括供电搜集中爆收短路时,很大的短路电流会使电器设备过热或者受电能源效率而受到益坏,共时使搜集内的电压大大落矮,果而益害了搜集内用电设备的平常处事.为了与消或者减少短路的成果,便需要估计短路电流,以精确天采用电器设备、安排继电呵护战采用节造短路电流的元件.二.估计条件 1.假设系统有无限大的容量.用户处短路后,系统母线电压能保护稳定.即估计阻抗比系统阻抗要大得多.简曲确定: 对付于3~35KV级电网中短路电流的估计,不妨认为110KV及以上的系统的容量为无限.只消估计35KV及以下搜集元件的阻抗. 2.正在估计下压电器中的短路电流时,只需思量收电机、变压器、电抗器的电抗,而忽略其电阻;对付于架空线战电缆,惟有当其电阻大于电抗1/3时才需计进电阻,普遍也只计电抗而忽略电阻. 3. 短路电流估计公式或者估计图表,皆以三相短路为估计条件.果为单相短路或者二相短路时的短路电流皆小于三相短路电流.不妨分断三相短路电流的电器,一定不妨分断单相短路电流或者二相短路电流.三.简化估计法纵然设定了一些假设条件,要精确估计短路电流仍旧格中艰易,对付于普遍用户也不需要.一些安排脚册提供了简化估计的图表.省去了估计的贫苦.用起去比较便当.但是假如脚边一时不安排脚册怎么办?底下介绍一种“心诀式”的估计要领,只消记牢7句心诀,便可掌握短路电流估计要领.正在介绍简化估计法之前必须先相识一些基原观念. 1.主要参数Sd三相短路容量(MV A)简称短路容量校核启闭分断容量Id三相短路电流周期分量灵验值(KA)简称短路电流校核启闭分断电流战热宁静IC三相短路第一周期齐电流灵验值(KA) 简称冲打电流灵验值校核动宁静ic三相短路第一周期齐电流峰值(KA) 简称冲打电流峰值校核动宁静x电抗(W)其中系统短路容量Sd战估计面电抗x 是闭键. 2.标么值估计时选定一个基准容量(Sjz)战基准电压(Ujz).将短路估计中各个参数皆转移为战该参数的基准量的比值(相对付于基准量的比值),称为标么值(那是短路电流估计最特别的场合,脚段是要简化估计).(1)基准基准容量Sjz =100 MV A基准电压UJZ确定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上二项,各级电压的基准电流即可估计出,例: UJZ (KV)3710.56.30.4果为S=1.73*U*I 所以IJZ (KA)1.565.59.16144(2)标么值估计容量标么值S* =S/SJZ.比圆:当10KV母线上短路容量为200 MV A时,其标么值容量S* = 200/100=2.电压标么值U*= U/UJZ ; 电流标么值I* =I/IJZ 3无限大容量系统三相短路电流估计公式短路电流标么值: I*d =1/x* (总电抗标么值的倒数).短路电流灵验值: Id= IJZ* I*d=IJZ/ x*(KA)冲打电流灵验值: IC = Id *√1 2 (KC-1)2 (KA)其中KC冲打系数,与1.8所以IC =1.52Id冲打电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KV A及以下变压器二次侧短路时,冲打系数KC ,与1.3那时:冲打电流灵验值IC =1.09*Id(KA)冲打电流峰值: ic =1.84 Id(KA)掌握了以上知识,便能举止短路电流估计了.公式已几,又简朴.但是问题正在于短路面的总电抗怎么样得到?比圆:天区变电所变压器的电抗、输电线路的电抗、企业变电所变压器的电抗,等等.一种要领是查有闭安排脚册,从中不妨找到时常使用变压器、输电线路及电抗器的电抗标么值.供得总电抗后,再用公式估计短路电流; 安排脚册中另有一些图表,不妨曲交查出短路电流.底下介绍一种“心诀式”的估计要领,只消记牢7句心诀,便可掌握短路电流估计要领.4．简化算法【1】系统电抗的估计系统电抗，百兆为一.容量删减，电抗反比.100除系统容量例：基准容量100MV A.当系统容量为100MV A 时，系统的电抗为XS*=100/100＝1当系统容量为200MV A时，系统的电抗为XS*=100/200＝0.5当系统容量为无贫大时，系统的电抗为XS*=100/∞＝0系统容量单位：MV A系统容量应由当天供电部分提供.当不克不迭得到时，可将供电电源出线启闭的启断容量动做系统容量.如已知供电部分出线启闭为W-V AC 12KV 2000A 额定分断电流为40KA.则可认为系统容量S=1.73*40*10000V=692MV A, 系统的电抗为XS*=100/692＝0.144.【2】变压器电抗的估计110KV, 10.5除变压器容量；35KV, 7除变压器容量；10KV{6KV}, 4.5除变压器容量.例：一台35KV 3200KV A变压器的电抗X*=7/3.2=2.1875一台10KV 1600KV A变压器的电抗X*=4.5/1.6=2.813变压器容量单位：MV A那里的系数10.5，7，4.5本质上便是变压器短路电抗的％数.分歧电压等第有分歧的值.【3】电抗器电抗的估计电抗器的额定电抗除额定容量再挨九合.例：有一电抗器U=6KV I=0.3KA 额定电抗X=4% .额定容量S=1.73*6*0.3=3.12 MV A. 电抗器电抗X*={4/3.12}*0.9=1.15电抗器容量单位：MV A【4】架空线路及电缆电抗的估计架空线：6KV，等于公里数；10KV，与1/3；35KV，与3％0电缆：按架空线再乘0.2.例：10KV 6KM架空线.架空线路电抗X*=6/3=210KV 0.2KM电缆.电缆电抗X*={0.2/3}*0.2=0.013.那里做了简化，本质上架空线路及电缆的电抗战其截里有闭，截里越大电抗越小.【5】短路容量的估计电抗加定，去除100.例：已知短路面前各元件电抗标么值之战为X*∑=2, 则短路面的短路容量Sd=100/2=50 MV A.短路容量单位：MV A【6】短路电流的估计6KV，9.2除电抗；10KV，5.5除电抗; 35KV，1.6除电抗; 110KV，0.5除电抗.0.4KV，150除电抗例：已知一短路面前各元件电抗标么值之战为X*∑=2, 短路面电压等第为6KV,则短路面的短路电流Id=9.2/2=4.6KA.短路电流单位：KA【7】短路冲打电流的估计1000KV A及以下变压器二次侧短路时：冲打电流灵验值Ic=Id, 冲打电流峰值ic=1.8Id1000KV A以上变压器二次侧短路时：冲打电流灵验值Ic=1.5Id, 冲打电流峰值ic=2.5Id例：已知短路面{1600KV A变压器二次侧}的短路电流Id=4.6KA，则该面冲打电流灵验值Ic=1.5Id,＝1.5*4.6＝7.36KA,冲打电流峰值ic=2.5Id=2.5*406=11.5KA.可睹短路电流估计的闭键是算出短路面前的总电抗{标么值}.但是一定要包罗系统电抗.欢迎转载,疑息去自维库电子商场网（）。

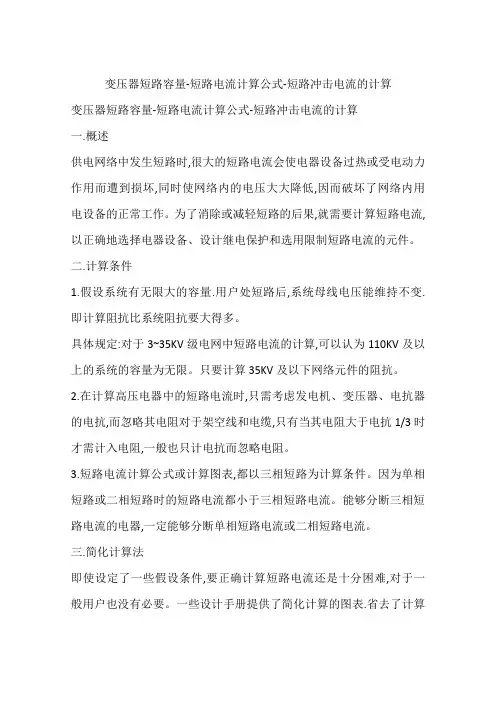

变压器短路容量-短路电流计算公式-短路冲击电流的计算变压器短路容量-短路电流计算公式-短路冲击电流的计算一.概述供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。

为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。

二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。

具体规定:对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。

只要计算35KV及以下网络元件的阻抗。

2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。

3.短路电流计算公式或计算图表,都以三相短路为计算条件。

因为单相短路或二相短路时的短路电流都小于三相短路电流。

能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。

三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。

一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种口诀式的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。

在介绍简化计算法之前必须先了解一些基本概念。

1.主要参数Sd三相短路容量(MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA)简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA)简称冲击电流峰值校核动稳定x电抗(W)其中系统短路容量Sd和计算点电抗x是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量Sjz=100MVA基准电压UJZ规定为8级.230,115,37,10.5,6.3,3.15,0.4,0.23KV有了以上两项,各级电压的基准电流即可计算出,例:UJZ(KV)3710.56.30.4因为S=1.73*U*I所以IJZ(KA)1.565.59.16144(2)标么值计算容量标么值S*=S/SJZ.例如:当10KV母线上短路容量为200MVA时,其标么值容量S*=200/100=2.电压标么值U*=U/UJZ电流标么值I*=I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值:I*d=1/x*(总电抗标么值的倒数).短路电流有效值:Id=IJZ*I*d=IJZ/x*(KA)冲击电流有效值:IC=Id*&radic12(KC-1)2(KA)其中KC冲击系数,取1.8所以IC=1.52Id冲击电流峰值:ic=1.41*Id*KC=2.55Id(KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC,取1.3这时:冲击电流有效值IC=1.09*Id(KA)冲击电流峰值:ic=1.84Id(KA)掌握了以上知识,就能进行短路电流计算了。

变压器的短路电流计算方法标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]变380V低压侧短路电流计算：＝6％时 Ik＝25*Se＝4％时 Ik＝37*Se上式中Uk：变压器的阻抗电压，记得好像是Ucc。

Ik：总出线处短路电流 ASe：变压器容量 KVA3。

峰值短路电流＝Ik*4.两相短路电流＝Ik*5.多台变压器并列运行Ik＝（S1+S2+。

Sn）*Uk变压器短路容量-短路电流计算公式-短路冲击电流的计算一.概述供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。

为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。

二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。

具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。

只要计算35KV及以下网络元件的阻抗。

2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。

3. 短路电流计算公式或计算图表,都以三相短路为计算条件。

因为单相短路或二相短路时的短路电流都小于三相短路电流。

能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。

三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。

一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。

在介绍简化计算法之前必须先了解一些基本概念。

1.主要参数Sd三相短路容量 (MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(W)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量 Sjz =100 MVA基准电压 UJZ规定为8级. 230, 115, 37, , , ,, KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3因为S=*U*I 所以 IJZ (KA)44(2)标么值计算容量标么值 S* =S/SJZ.例如:当10KV母线上短路容量为200 MVA时,其标么值容量S* = 200/100=2.电压标么值 U*= U/UJZ ; 电流标么值 I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1 2 (KC-1)2 (KA)其中KC冲击系数,取所以IC =冲击电流峰值: ic =* Id*KC= Id (KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC ,取这时:冲击电流有效值IC =*Id(KA)冲击电流峰值: ic = Id(KA)掌握了以上知识,就能进行短路电流计算了。

变压器短路容量-短路电流计算公式-短路冲击电流的计算发布者：admin 发布时间：2009-3-23 阅读：513次供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。

为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。

二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。

具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。

只要计算35KV及以下网络元件的阻抗。

2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。

3. 短路电流计算公式或计算图表,都以三相短路为计算条件。

因为单相短路或二相短路时的短路电流都小于三相短路电流。

能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。

三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。

一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。

在介绍简化计算法之前必须先了解一些基本概念。

1.主要参数Sd三相短路容量 (MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(W)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量 Sjz =100 MVA基准电压 UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4因为S=1.73*U*I 所以 IJZ (KA)1.565.59.16144(2)标么值计算容量标么值 S* =S/SJZ.例如:当10KV母线上短路容量为200 MVA时,其标么值容量S* = 200/100=2.电压标么值 U*= U/UJZ ; 电流标么值 I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1 2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了。

变压器短路容量变压器短路容量-短路电流计算公式-短路冲击电流的计算一.概述供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。

为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。

二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。

具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。

只要计算35KV及以下网络元件的阻抗。

2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。

3. 短路电流计算公式或计算图表,都以三相短路为计算条件。

因为单相短路或二相短路时的短路电流都小于三相短路电流。

能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。

三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。

一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。

在介绍简化计算法之前必须先了解一些基本概念。

1.主要参数Sd三相短路容量(MV A)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(W)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算较特别的地方,目的是要简化计算).(1)基准基准容量Sjz =100 MV A基准电压UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4因为S=1.73*U*I 所以IJZ (KA)1.565.59.16144(2)标么值计算容量标么值S* =S/SJZ.例如:当10KV母线上短路容量为200 MVA时,其标么值容量S* = 200/100=2.电压标么值U*= U/UJZ ; 电流标么值I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1 2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KV A及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了。

变压器短路容量短路电流计算变压器是电力系统中常用的电力设备，用于改变交流电压的大小。

当变压器发生短路时，会产生巨大的电流，这可能会给电力系统带来严重的损坏甚至危险。

因此，对变压器的短路容量和短路电流进行计算和分析是非常重要的。

下面将对变压器短路容量和短路电流的计算方法进行详细介绍。

一、变压器短路容量的计算方法1.按照电源的类型和短路电流的计算方法，可以将变压器的短路容量分为两种情况进行计算：(1)当变压器处于较高电压侧短路时，由于变压器的变比关系，较低电压侧的短路容量可以推算得到。

(2)当变压器处于较低电压侧短路时，较高电压侧的短路容量可以通过变压器的短路电压和额定容量来计算。

2.变压器短路容量的计算公式如下：(1)较低电压侧短路容量计算公式：Ssc=Lsc/Isca其中，Ssc表示变压器较低电压侧的短路容量；Lsc表示变压器较高电压侧的短路容量；Isca表示较高电压侧短路电流。

(2)较高电压侧短路容量计算公式：Ssc=Lsc*Usca^2/Usca^2其中，Ssc表示变压器较高电压侧的短路容量；Lsc表示变压器较低电压侧的短路容量；Usca表示变压器短路电压。

3.变压器的短路容量主要由变压器的绕组参数和耐短路能力决定，其中绕组参数主要包括绕组电阻和短路电压。

当变压器的绕组电阻和短路电压越大时，变压器的短路容量也会相应增加。

二、变压器短路电流的计算方法1.变压器的短路电流是指在变压器短路状态下的电路中的最大电流值。

短路电流的大小直接关系到变压器的耐短路能力和系统的安全运行，因此需要准确计算。

2.变压器的短路电流计算方法通常分为两种情况：(1)对于联接网侧电源短路电流计算，可以使用等效电路和等效电压法进行计算。

(2)对于变压器低压侧短路电流计算，可以使用等效电路和等效电压法进行计算。

3.变压器短路电流的计算公式如下：(1)联接网侧电源短路电流计算公式：Isc=k*Usn/（（Zsn^2+Zlk^2）^0.5）其中，Isc表示变压器短路电流；k表示变压器的变比；Usn表示变压器的额定电压；Zsn表示变压器的短路电阻；Zlk表示变压器的短路电抗。

变380V低压侧短路电流计算：＝6％时Ik＝25*Se＝4％时Ik＝37*Se上式中Uk：变压器的阻抗电压，记得好像是Ucc。

一到损坏。

为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。

二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。

具体规定:对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。

只要计算35KV及以下网络元件的阻抗。

2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。

3.短路电流计算公式或计算图表,都以三相短路为计算条件。

因为单相短路或二三. 71.Id定ICic三相短路第一周期全电流峰值(KA)简称冲击电流峰值校核动稳定x电抗(W)其中系统短路容量Sd和计算点电抗x是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量Sjz=100MVA基准电压UJZ规定为8级.230,115,37,10.5,6.3,3.15,0.4,0.23KV其标么值容量3冲击电流峰值:ic=1.41*Id*KC=2.55Id(KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC,取1.3这时:冲击电流有效值IC=1.09*Id(KA)冲击电流峰值:ic=1.84Id(KA)掌握了以上知识,就能进行短路电流计算了。

公式不多,又简单.但问题在于短路点的总电抗如何得到?例如:区域变电所变压器的电抗、输电线路的电抗、企业变电所变压器的电抗,等等。

一种方法是查有关设计手册,从中可以找到常用变压器、输电线路及电抗器的电抗标么值.求得总电抗后,再用公式计算短路电流;设计手册中还有一些图表,可以直接查出短路电流。

变压器的短路电流计算有多个方法很多手册中都有讲到，工业与民用配电设计手册第三版中有详细的说明，这里就不在赘述，大家自己看书去，还有短路电流计算的软件，也很方便，很多地方也有下载的，自己找吧。

这里要说的是简单的经验公式，可以快速的计算出短路电流的大小，供大家参考，非我版权，呵呵380V低压侧短路电流计算：＝6％时Ik＝25*Se＝4％时Ik＝37*Se上式中Uk：变压器的阻抗电压，记得好像是Ucc。

Ik：总出线处短路电流ASe：变压器容量KVA3。

峰值短路电流＝Ik*2.554.两相短路电流＝Ik*0.8665.多台变压器并列运行Ik＝（S1+S2+。

Sn）*1.44/Uk变压器短路容量-短路电流计算公式-短路冲击电流的计算一.概述供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。

为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。

二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。

具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。

只要计算35KV及以下网络元件的阻抗。

2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。

3. 短路电流计算公式或计算图表,都以三相短路为计算条件。

因为单相短路或二相短路时的短路电流都小于三相短路电流。

能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。

三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。

一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。

变压器短路容量-短路电流计算公式-短路冲击电流的计算之迟辟智美创作一.概述供电网络中发生短路时,很年夜的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压年夜年夜降低,因而破坏了网络内用电设备的正常工作.为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电呵护和选用限制短路电流的元件.二.计算条件 1.假设系统有无限年夜的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要年夜很多.具体规定: 对3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限.只要计算35KV及以下网络元件的阻抗. 2.在计算高压电器中的短路电流时,只需考虑发机电、变压器、电抗器的电抗,而忽略其电阻;对架空线和电缆,只有当其电阻年夜于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻. 3. 短路电流计算公式或计算图表,都以三相短路为计算条件.因为单相短路或二相短路时的短路电流都小于三相短路电流.能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流.三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对一般用户也没有需要.一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比力方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.在介绍简化计算法之前必需先了解一些基本概念. 1.主要参数Sd三相短路容量(MV A)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(W)其中系统短路容量Sd和计算点电抗x 是关键. 2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对基准量的比值),称为标么值(这是短路电流计算最特另外处所,目的是要简化计算).(1)基准基准容量Sjz =100 MV A基准电压UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4因为S=1.73*U*I 所以IJZ (KA)1.565.59.16144(2)标么值计算容量标么值S* =S/SJZ.例如:当10KV母线上短路容量为200 MV A时,其标么值容量S* = 200/100=2.电压标么值U*= U/UJZ ; 电流标么值I* =I/IJZ 3无限年夜容量系统三相短路电流计算公式短路电流标么值: I*d =1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1 2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KV A及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了.公式未几,又简单.但问题在于短路点的总电抗如何获得?例如:区域变电所变压器的电抗、输电线路的电抗、企业变电所变压器的电抗,等等.一种方法是查有关设计手册,从中可以找到经常使用变压器、输电线路及电抗器的电抗标么值.求得总电抗后,再用公式计算短路电流; 设计手册中还有一些图表,可以直接查出短路电流.下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.4．简化算法【1】系统电抗的计算系统电抗，百兆为一.容量增减，电抗反比.100除系统容量例：基准容量100MV A.当系统容量为100MV A时，系统的电抗为XS*=100/100＝1当系统容量为200MV A 时，系统的电抗为XS*=100/200＝0.5当系统容量为无穷年夜时，系统的电抗为XS*=100/∞＝0系统容量单元：MV A系统容量应由本地供电部份提供.当不能获得时，可将供电电源出线开关的开断容量作为系统容量.如已知供电部份出线开关为W-V AC 12KV 2000A 额定分断电流为40KA.则可认为系统容量S=1.73*40*10000V=692MV A, 系统的电抗为XS*=100/692＝0.144.【2】变压器电抗的计算110KV, 10.5除变压器容量；35KV, 7除变压器容量；10KV{6KV}, 4.5除变压器容量.例：一台35KV 3200KV A 变压器的电抗X*=7/3.2=2.1875一台10KV 1600KV A变压器的电抗X*=4.5/1.6=2.813变压器容量单元：MV A 这里的系数10.5，7，4.5实际上就是变压器短路电抗的％数.分歧电压品级有分歧的值.【3】电抗器电抗的计算电抗器的额定电抗除额定容量再打九折.例：有一电抗器U=6KV I=0.3KA 额定电抗X=4% .额定容量S=1.73*6*0.3=3.12 MV A. 电抗器电抗X*={4/3.12}*0.9=1.15电抗器容量单元：MV A【4】架空线路及电缆电抗的计算架空线：6KV，即是公里数；10KV，取1/3；35KV，取3％0电缆：按架空线再乘0.2.例：10KV 6KM架空线.架空线路电抗X*=6/3=210KV 0.2KM电缆.电缆电抗X*={0.2/3}*0.2=0.013.这里作了简化，实际上架空线路及电缆的电抗和其截面有关，截面越年夜电抗越小.【5】短路容量的计算电抗加定，去除100.例：已知短路点前各元件电抗标么值之和为X*∑=2, 则短路点的短路容量Sd=100/2=50 MV A.短路容量单元：MV A【6】短路电流的计算6KV，9.2除电抗；10KV，5.5除电抗; 35KV，1.6除电抗; 110KV，0.5除电抗.0.4KV，150除电抗例：已知一短路点前各元件电抗标么值之和为X*∑=2, 短路点电压品级为6KV,则短路点的短路电流Id=9.2/2=4.6KA.短路电流单元：KA【7】短路冲击电流的计算1000KV A及以下变压器二次侧短路时：冲击电流有效值Ic=Id, 冲击电流峰值ic=1.8Id1000KV A以上变压器二次侧短路时：冲击电流有效值Ic=1.5Id, 冲击电流峰值ic=2.5Id例：已知短路点{1600KV A变压器二次侧}的短路电流Id=4.6KA，则该点冲击电流有效值Ic=1.5Id,＝1.5*4.6＝7.36KA,冲击电流峰值ic=2.5Id=2.5*406=11.5KA.可见短路电流计算的关键是算出短路点前的总电抗{标么值}.但一定要包括系统电抗.欢迎转载,信息来自维库电子市场网（）。

变380V低压侧短路电流计算：＝6％时Ik＝25*Se＝4％时Ik＝37*Se上式中Uk：变压器的阻抗电压，记得好像是Ucc。

Ik：总出线处短路电流ASe：变压器容量KVA3。

峰值短路电流＝Ik*2.554.两相短路电流＝Ik*0.8665.多台变压器并列运行Ik＝（S1+S2+。

Sn）*1.44/Uk变压器短路容量-短路电流计算公式-短路冲击电流的计算一.概述供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。

为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。

二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。

具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。

只要计算35KV及以下网络元件的阻抗。

2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。

3. 短路电流计算公式或计算图表,都以三相短路为计算条件。

因为单相短路或二相短路时的短路电流都小于三相短路电流。

能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。

三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。

一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。
