1问题的提出HXD2型电力机车在大秦线运行过程中经常发生主接触器故障，当主接触器故障时会导致机车对应单轴电机隔离或切一节车。
仅2013年共发生主接触器故障129件，占电机隔离故障的18.8%，其中机破4件，影响运输32小时，干扰了大秦线的正常运输秩序。
HXD2型电力机车主接触器发生故障主要是因为控制命令与反馈信号不一致，即主接触器无法正常闭合或是无法正常打开。
本文重点讨论主接触器自身原因导致的故障。
2主接触器故障造成的影响从安全角度讲，主接触器故障直接造成机车牵引力的部分丧失，严重影响列车的安全行车。
HXD2型电力机车担当牵引任务的两万吨列车长度近2400米，单元万吨列车长度近1200米，列车充、排风时间长，为了适应大秦线线路起伏坡道多，坡度大，连续上、下坡道长的特点，列车平稳操纵的关键之处就在于充分、合理的利用机车牵引力及再生电制动力，结合坡道特点进行合理化操控，即在上坡道前充分发挥机车牵引力提前抢速闯坡，而在下坡道时充分利用机车再生电制动力控制速度，减少空气制动的使用。
在机车发生主接触器故障后，机车对应电机丧失牵引、制动力，在长大上坡道容易因牵引力不足而造成途停，在长大下坡道容易因再生电制动力不足而被迫使用空气制动，甚至会由于再生电制动力不足无法保障机车空气制动缓解后的充风飏时间而造成机车超速乃至放，严重影响列车的行车安全。
3机车主接触器控制原理分析当机车判断主接触器工作正常时，主断路器会在机车主断路器闭合后接受牵引控制单元TCU的指令向主接触器发送闭合命令，控制电磁阀1得电动作打开气路，控制风缸2内的活塞在压缩空气的作用下通过联结杆7推动主接触器的动触头3与主接触器静触头2接触闭合，同时联结杆7带动凸轮块6使辅助触头5闭合，向牵引控制单元TCU反馈接触器状态。
为了实现机车牵引力的最大利用，HXD2型机车使用的轴控技术，及每一轴高压回路单独控制，相应的每一轴都有一个主接触器，机车牵引控制单元TCU通过判断主接触器控制命令与反馈信号的状态是否一致确定主接触器是否处于正常的工作状态，当主接触器的控制命令与反馈信号相互不一致，且持续0.3秒钟，相应的轴隔离或相应的单节车隔离。
电磁接触器常见故障原因及速修方法
由于接触器具有动作频率高、使用寿命长、工作牢靠、性能稳定、修理简洁等特点，所以它被广泛应用于远距离频繁接通和断开的交、直流电路及大容量掌握电路中，作为自动切换开关。
电磁接触器常见故障缘由及速修方法如表中所列。
表电磁接触器常见故障缘由及速修方法序号故障现象故障缘由速修方法1 线圈通电后，接触器不动作或动作不正常线圈损坏用万用表测量线圈，若开路应检修线圈电源断路检查各接线端子是否断线、松脱、开焊，帮助触头是否虚接，应予修复接触器运动部分卡住或弹簧反作用力过大卸下灭弧罩，按动触头是否灵活，如有变形应拆下更换2 线圈通电后吸力过大，线圈过热冒烟电源电压过高测量电源电压，调整电压或更换线圈线圈内局部短路更换新线圈3线圈断电后触点不断开运动部分卡死清除异物或更换严峻变形零件弹簧失效或丢失更换或调整弹簧，但反作用力不宜过大剩磁严峻用消磁器消磁或在线圈两端并联一只0. 1～1μF的电容器 4 吸合后噪声大铁芯端面间有异物或接触不良清洁铁芯端面（若端面不平可少量磨削），使接触良好弹簧反作用力过大调整反作用力至适当大小5触头及导电连接板温度过高触头接触压力不足调整主触头弹簧触头接触不良改善接触状况，必要时可修锉触头表面紧固螺钉松动检查弹簧垫圈，若断裂，应更换，并使接触牢靠
1。

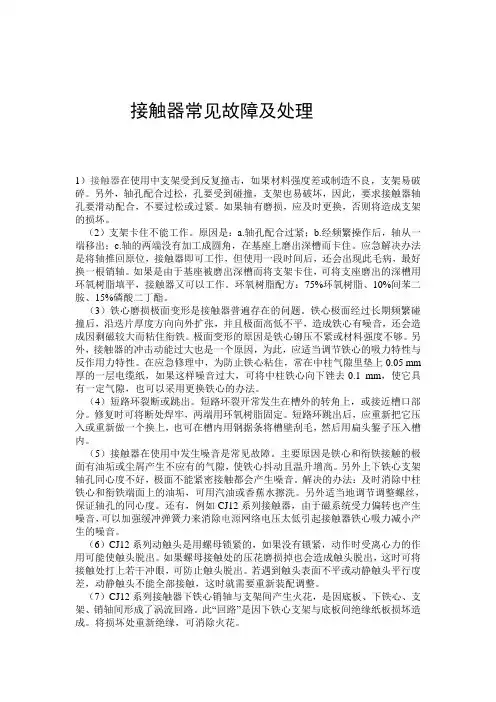

接触器常见故障及处理1）接触器在使用中支架受到反复撞击，如果材料强度差或制造不良，支架易破碎。
另外，轴孔配合过松，孔要受到碰撞，支架也易破坏，因此，要求接触器轴孔要滑动配合，不要过松或过紧。
如果轴有磨损，应及时更换，否则将造成支架的损坏。
（2）支架卡住不能工作。
原因是：a.轴孔配合过紧；b.经频繁操作后，轴从一端移出；c.轴的两端没有加工成圆角，在基座上磨出深槽而卡住。
应急解决办法是将轴推回原位，接触器即可工作，但使用一段时间后，还会出现此毛病，最好换一根销轴。
如果是由于基座被磨出深槽而将支架卡住，可将支座磨出的深槽用环氧树脂填平，接触器又可以工作。
环氧树脂配方：75%环氧树脂、10%间苯二胺、15%磷酸二丁酯。
（3）铁心磨损极面变形是接触器普遍存在的问题。
铁心极面经过长期频繁碰撞后，沿迭片厚度方向向外扩张，并且极面高低不平，造成铁心有噪音，还会造成因剩磁较大而粘住衔铁。
极面变形的原因是铁心铆压不紧或材料强度不够。
另外，接触器的冲击动能过大也是一个原因，为此，应适当调节铁心的吸力特性与反作用力特性。
在应急修理中，为防止铁心粘住，常在中柱气隙里垫上0.05 mm 厚的一层电缆纸，如果这样噪音过大，可将中柱铁心向下锉去0.1 mm，使它具有一定气隙，也可以采用更换铁心的办法。
（4）短路环裂断或跳出。
短路环裂开常发生在槽外的转角上，或接近槽口部分。
修复时可将断处焊牢，两端用环氧树脂固定。
短路环跳出后，应重新把它压入或重新做一个换上，也可在槽内用钢据条将槽壁刮毛，然后用扁头錾子压入槽内。
（5）接触器在使用中发生噪音是常见故障。
主要原因是铁心和衔铁接触的极面有油垢或尘屑产生不应有的气隙，使铁心抖动且温升增高。
另外上下铁心支架轴孔同心度不好，极面不能紧密接触都会产生噪音。
解决的办法：及时消除中柱铁心和衔铁端面上的油垢，可用汽油或香蕉水擦洗。
另外适当地调节调整螺丝，保证轴孔的同心度。
还有，例如CJ12系列接触器，由于磁系统受力偏转也产生噪音，可以加强缓冲弹簧力来消除电源网络电压太低引起接触器铁心吸力减小产生的噪音。

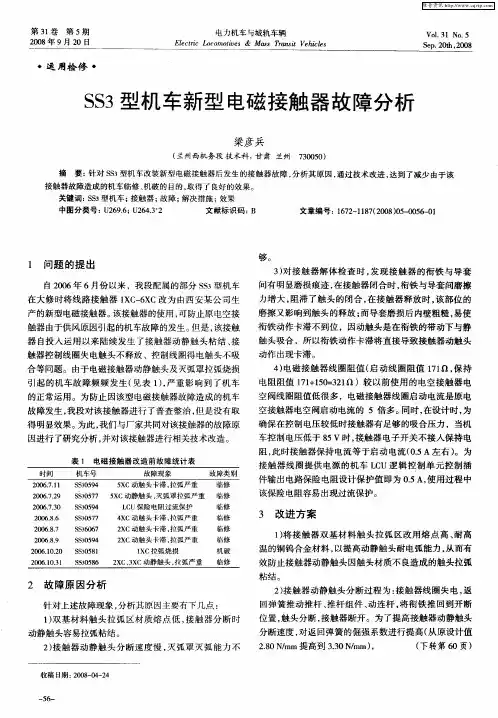

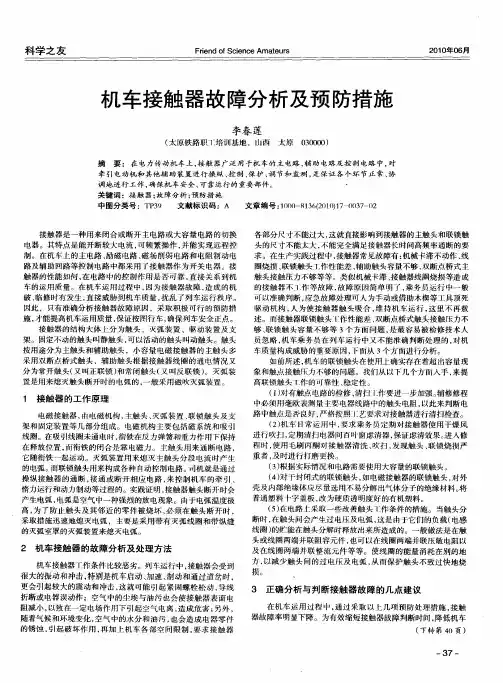

接触器常见故障原因及处理方法接触器作为一种常用的电气元件，在电力系统和工业控制系统中发挥着重要的作用。
然而，由于长期使用或其他原因，接触器可能会出现一些故障。
本文将介绍一些接触器常见故障的原因和处理方法。
常见故障一：接触器不能吸合或不能分合。
原因一：线圈失效。
可能是由于线圈绝缘破损，线圈接触不良或线圈短路等问题导致线圈失效。
处理方法一：首先，检查线圈绝缘是否破损，如果有破损，则需要更换线圈。
其次，检查线圈接触是否良好，如果接触不良，则需要清洁或更换触点。
最后，如果线圈短路，则需要修复或更换线圈。

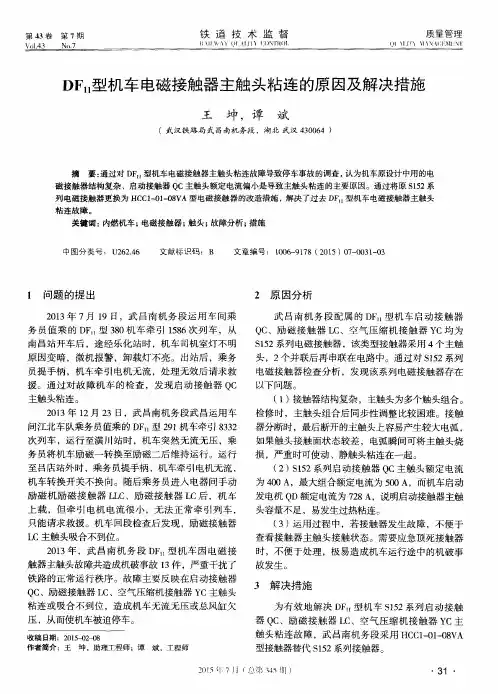

原因二：接触器接点焊接。
可能是由于长时间传导大电流导致触点发热，或者由于灵敏度调整不当导致触点过大而引起的焊接。
处理方法二：首先，检查触点是否有焊接现象。
如果有焊接，则需要移除焊接物。
其次，检查接触器灵敏度调整是否合适，如果不合适，则需要进行调整。
最后，如果触点受损严重，则需要更换触点。
常见故障二：接触器发热。
原因一：线圈过热。
可能是由于线圈绝缘老化，线圈过载运行或线圈通电时间过长等问题导致线圈过热。
处理方法一：首先，检查线圈绝缘是否老化，如果老化，则需要更换线圈。
其次，检查线圈是否过载运行，如果过载，则需要减小负载。
最后，如果线圈通电时间过长，则需要设置合理的通电时间。
原因二：接触器接点发热。
可能是由于触点与负载接触不良，触点压力不足或触点污染导致的发热。
处理方法二：首先，检查触点与负载是否接触良好，如果不良好，则需要清洁触点或更换触点。
其次，检查触点压力是否足够，如果不足，则需要增加触点压力。
最后，如果触点污染导致发热，则需要清洁触点。
常见故障三：接触器不能正常断电。
原因一：接触器励磁系统失效。
可能是由于励磁线圈绝缘损坏，励磁继电器损坏或励磁电源故障等问题导致励磁系统失效。
处理方法一：首先，检查励磁线圈绝缘是否破损，如果破损，则需要更换励磁线圈。
其次，检查励磁继电器是否正常工作，如果损坏，则需要修复或更换励磁继电器。

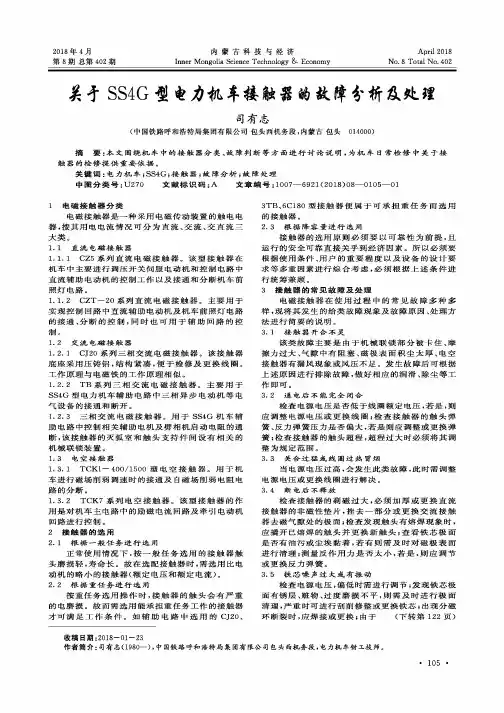

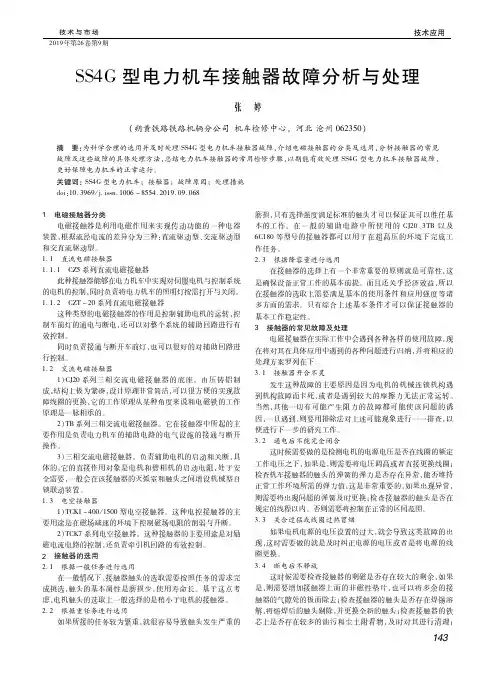

2018年4月第8期总第402期内蒙古科技与经济Inner Mongolia Science Technology &■EconomyApril 2018No. 8 Total No. 402矣彳S S4G f电力机车辏触褰的故障舍祈&处理司有志(中国铁路呼和浩特局集团有限公司包头西机务段，内蒙古包头014000)摘要：本文围绕机车中的接触器分类、故障判断等方面进行讨论说明，为机车曰常检修中关于接触器的检修提供重要依据。
关键词：电力机车；S S4G;接触器；故障分析；故障处理中图分类号：U270 文献标识码：A文章编号：1007—6921(2018)08—0105—011 电磁接触器分类电磁接触器是一种采用电磁传动装置的触电电器，按其用电电流情况可分为直流、交流、交直流三大类。
1.1 直流电磁接触器1. 1.1 CZ5系列直流电磁接触器。
该型接触器在机车中主要进行调压开关伺服电动机和控制电路中直流辅助电动机的控制工作以及接通和分断机车前照灯电路。
1. 1_2 CZT— 20系列直流电磁接触器。
主要用于实现控制回路中直流辅助电动机及机车前照灯电路的接通、分断的控制，同时也可用于辅助回路的控制。
1.2 交流电磁接触器1. 2. 1 CJ20系列三相交流电磁接触器。
该接触器底座采用压铸铝，结构紧凑，便于检修及更换线圈。
工作原理与电磁铁的工作原理相似。
1.2. 2 T B系列三相交流电磁接触器。
主要用于S S4G型电力机车辅助电路中三相异步电动机等电气设备的接通和断开。
1.2. 3 三相交流电磁接触器。
用于S S4G机车辅助电路中控制相关辅助电机及劈相机启动电阻的通断，该接触器的灭弧室和触头支持件间设有相关的机械联锁装置。
1.3 电空接触器1.3_1 TCK1—400/1500型电空接触器。
用于机车进行磁场削弱调速时的接通及自磁场削弱电阻电路的分断。
1.3. 2 TCK7系列电空接触器。
